Tekniska specifikationer	Inbyggd stereoförstärkare, 90 W per kanal (8 ohm), frekvensomfång 5 Hz till 100 kHz.
Anslutningar	RCA-ingångar, XLR-ingångar, phono-ingång, högtalarutgång, förförstärkarutgång, optisk och koaxial digitalingång.
Användning	Idealisk för audiofiler, användning med passiva högtalare, volym- och tonkontroll.
Underhåll	Rengör kontakterna regelbundet, kontrollera anslutningarna, utsätt inte för fukt.
Säkerhet	Koppla ur enheten vid underhåll, undvik överbelastning, använd på en stabil yta.
Allmän information	Mått: 435 x 151 x 400 mm, vikt: 16 kg, 2 års garanti.

Vanliga frågor - AS2200 YAMAHA

Hur ansluter jag min YAMAHA AS2200 till mina högtalare?

För att ansluta dina högtalare till YAMAHA AS2200, använd högtalarkablar för att koppla högtalarutgångarna till motsvarande terminaler på baksidan av enheten, och se till att polariseringen (+ och -) respekteras.

Varför startar inte min YAMAHA AS2200?

Kontrollera först att strömkabeln är korrekt ansluten till vägguttaget och mottagaren. Se också till att uttaget fungerar genom att ansluta en annan enhet.

Hur justerar jag volymen på YAMAHA AS2200?

Använd volymknappen på enhetens frontpanel för att höja eller sänka ljudnivån. Du kan också använda fjärrkontrollen om den medföljer.

Ljudet från min YAMAHA AS2200 är förvrängt, vad ska jag göra?

Kontrollera högtalarkablarna för att säkerställa att de sitter ordentligt. Sänk volymen om den är för hög och kontrollera även att högtalarna är kompatibla med mottagaren.

Hur byter jag ljudkälla på YAMAHA AS2200?

Använd källväljaren på frontpanelen eller fjärrkontrollen för att välja önskad ljudkälla, som CD, tuner eller aux-ingång.

Min YAMAHA AS2200 ger ifrån sig ett bakgrundsbrus, vad ska jag göra?

Se till att alla anslutningar är säkra och att kablarna inte är skadade. Håll också elektroniska apparater som kan orsaka störningar på avstånd.

Hur justerar jag toninställningarna på YAMAHA AS2200?

Använd tonkontrollknapparna på frontpanelen för att justera bas och diskant efter dina önskemål. Inställningarna kan också göras via fjärrkontrollen.

Har YAMAHA AS2200 Bluetooth-stöd?

Nej, YAMAHA AS2200 har inte inbyggda Bluetooth-funktioner. Du måste använda trådbundna anslutningar eller en extern Bluetooth-adapter.

Hur uppdaterar jag firmware på min YAMAHA AS2200?

YAMAHA AS2200 kräver vanligtvis inga firmwareuppdateringar. För specifika instruktioner, se användarmanualen eller Yamahas webbplats.

Vad gör jag om fjärrkontrollen till YAMAHA AS2200 inte fungerar?

Kontrollera fjärrkontrollens batterier och byt ut dem vid behov. Se till att inget blockerar IR-sensorn på mottagaren.

BRUKSANVISNING AS2200 YAMAHA

Tack och gratis till ditt kop av denna Yamaha-produkt.

Du kan nu njuta av hogkvalitativ stereoljud medenna integradere effektforstarkare i en hemmamiljo.
- För att kunna användaprodukten på ett korrekt och säkert sätt, foreslår vi att du laser braupsanvisningen och "Säkerhetsanvisningar" noggrant.

Forvara manualen på en saker och lattatkomlig plats for framtida referens.

Funktioner

Flytande balanserad krets for effektförstärkare
Fullt balanserad overföring frän ingäng till utgang
Kretsen for tonkontrollen med parallellt volymsystem
Kraftig strömförsörjning med fyra separata kretsar
Vänster-höger symmetrisk design
Fullständigt diskret phonoförstärkare
Lagimpedans, hogpresterande hörlursfürstärkare

Saker att veta innan du anvander Produkten

Angäendeenna manual

• Bruksanvisningen beskriverenhetens Funktioner och forfaranden for anslutning.
• Illustrationerna som visas i manualen År endast avsedda for instruktionsändamål.
• Specifikationer och utseende kanalandasutan foregående meddelande.

FÖRSIKTIGHET" beskriver försiktighetsatgärder som sca foljas for att undvika risk for persorskada.

• "MEDDELANDE" beskriver forsiktighetsatgärder som skä foljas for att undvika risk for Funktionstörning erer skada påprodukten.
• ”” beObser kompletterande information omprodukten.

Se till att foljande tillbehör ingär i forpackningen.

Fjarrkontroll
- Batterier (AAA, R03, UM-4) (× 2)
- Strömkabel *
- Bruksanvisning (donna bok)
Sakerhetsanvisningar

• Flera strömkablar kan inkluderas i forpackningen beroende på området für leverans.

Använd den som ar lämpig für ditt vagguttag.

Innehällsförteckning

Funktioner 87

Saker att veta innan du anvander Produkten.. 88

Angaende denna manual. 88

Delarnas namn och Funktioner 89

Frontpanel 90

Bakre panel 94

Fjarrkontroll. 96

Satta i batterier i fjarrkontrollen. .98

Anvanda fjarrkontrollen 98

Anslutningar 99

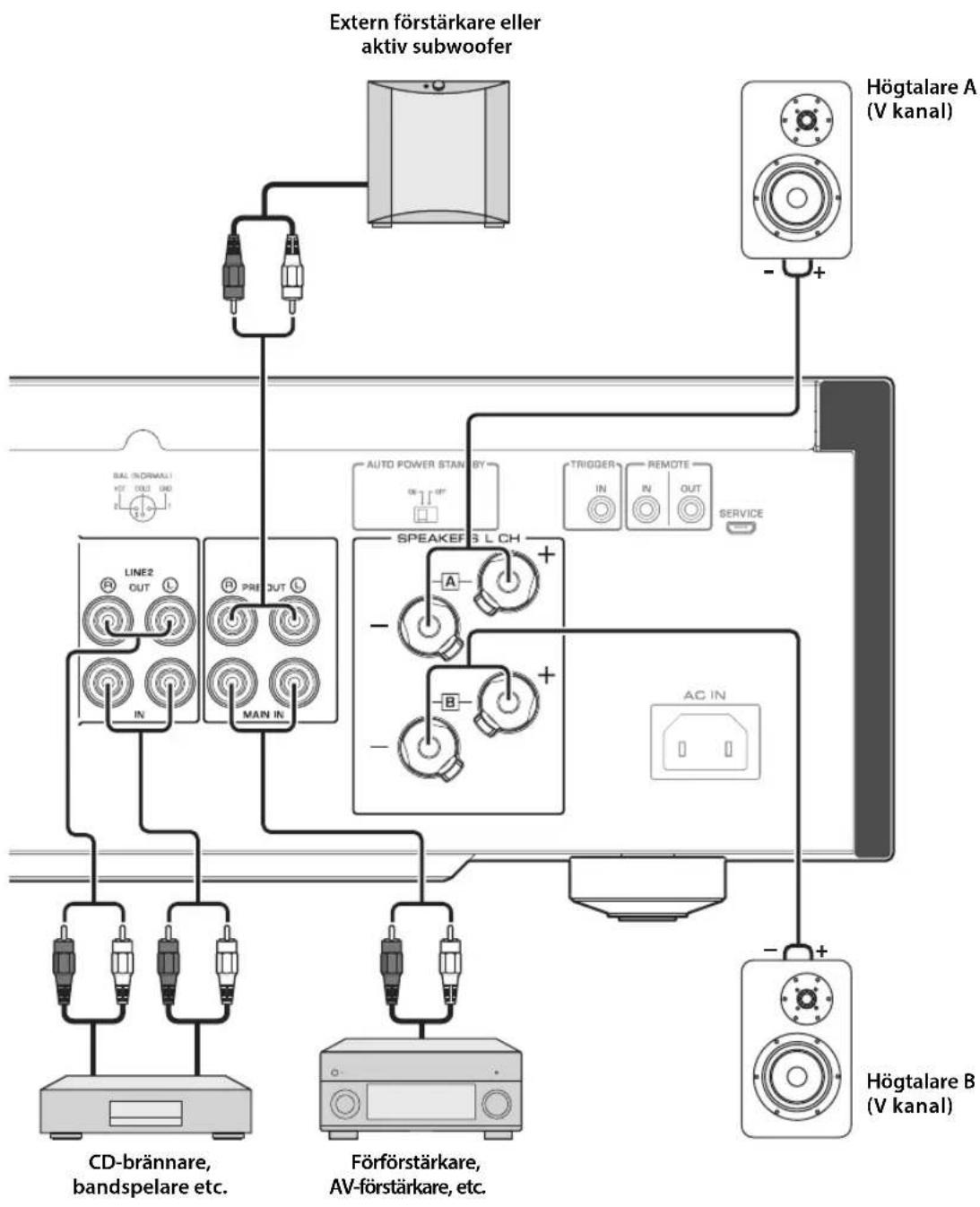

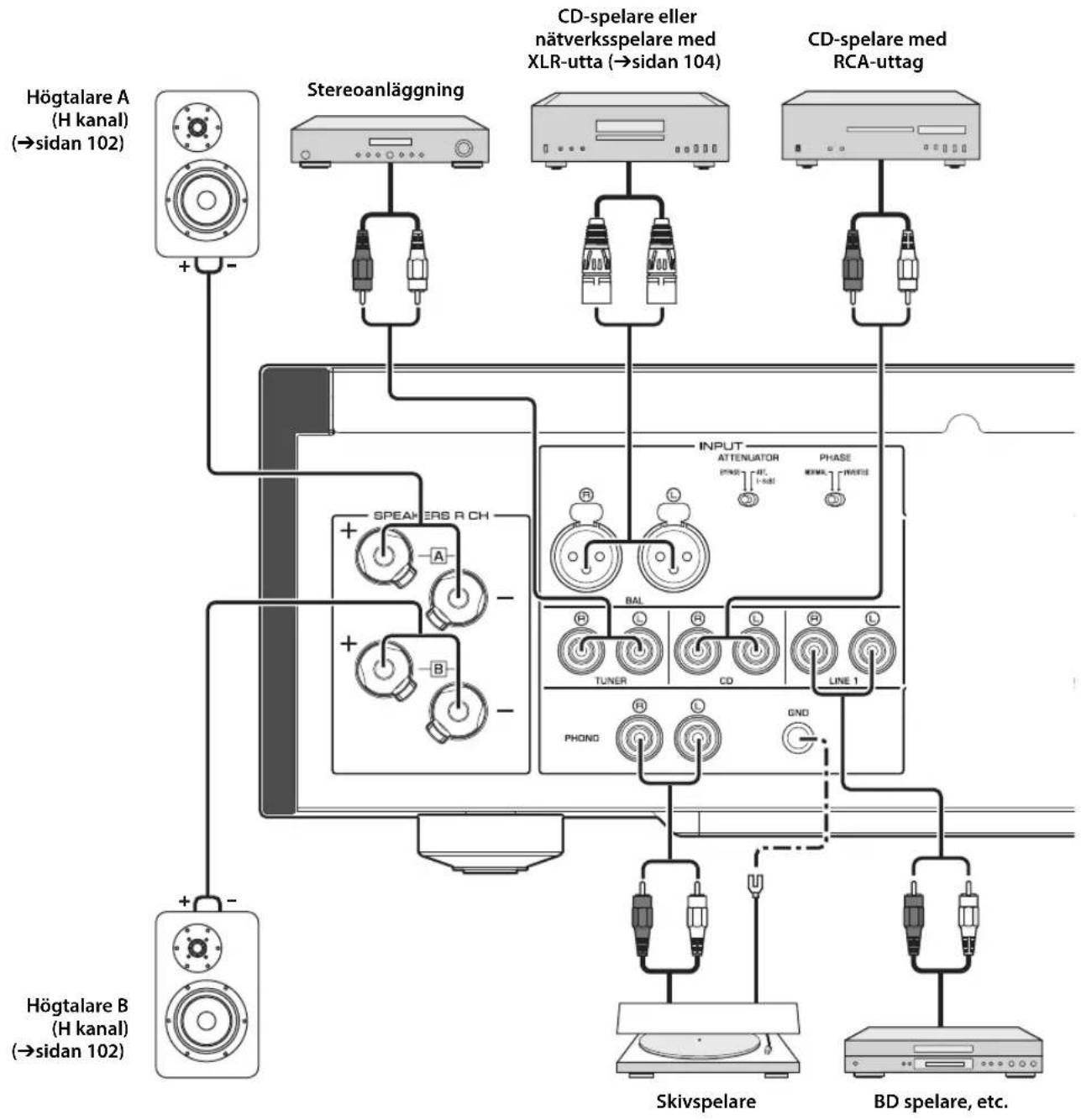

Anslutningsschema. 100

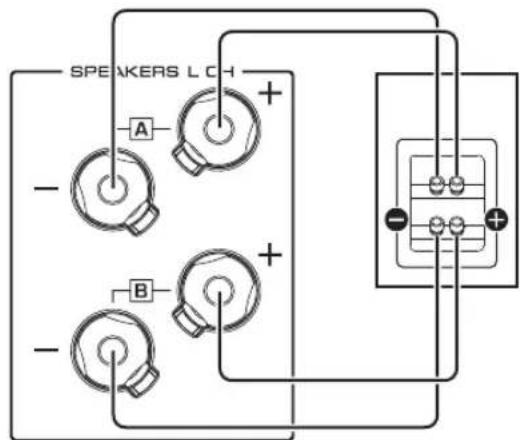

Anslutande hogeatalare. 102

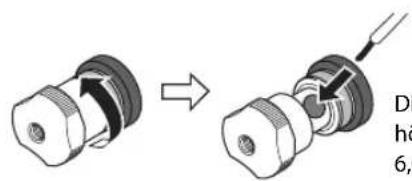

Anvanda hogehtalarkablar 102

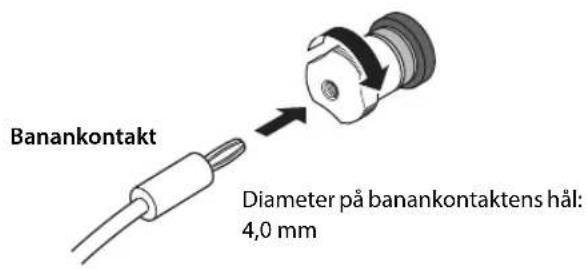

Anvanda kablar med banankontakt 103

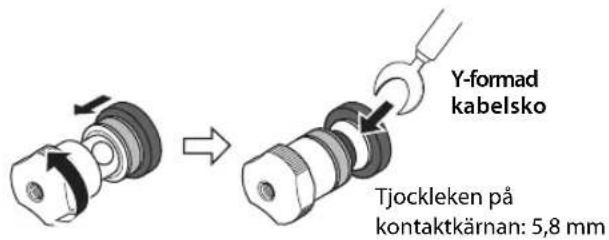

Anvand Y-formade kablar med kabelsko .. 103

Balanserad anslutning 104

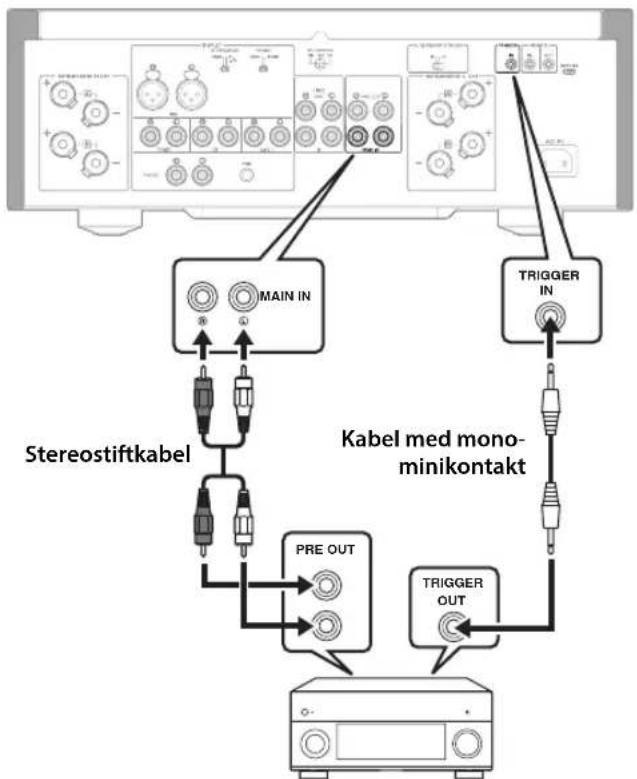

Trigger-anslutning 104

Fjarransluttingar. 105

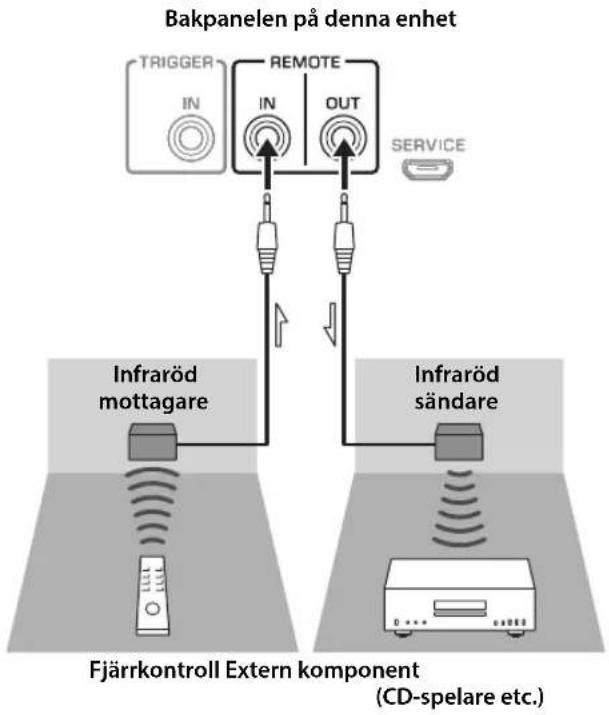

Anvandaenhetenfranettannatrum.....105

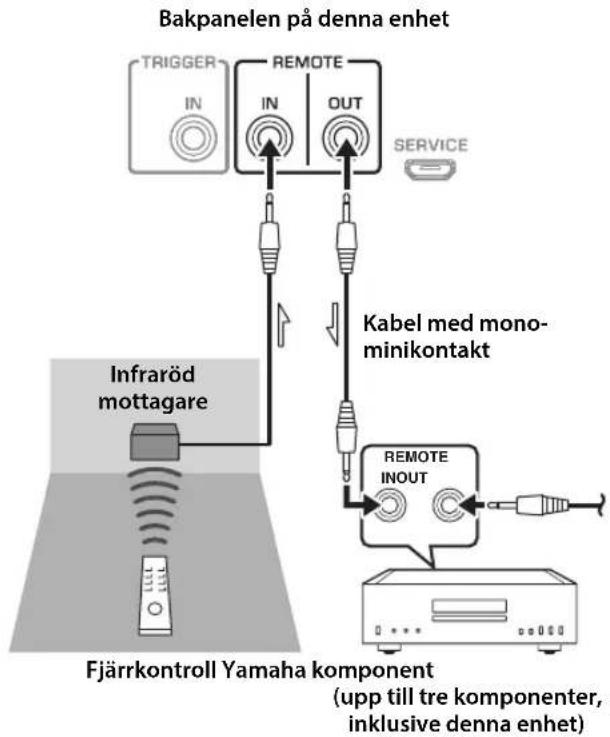

Fjarransluting mellan
Yamaha-komponenter 105

Ansluta strömsladden 106

Bilaga. 107

Specificationer 108

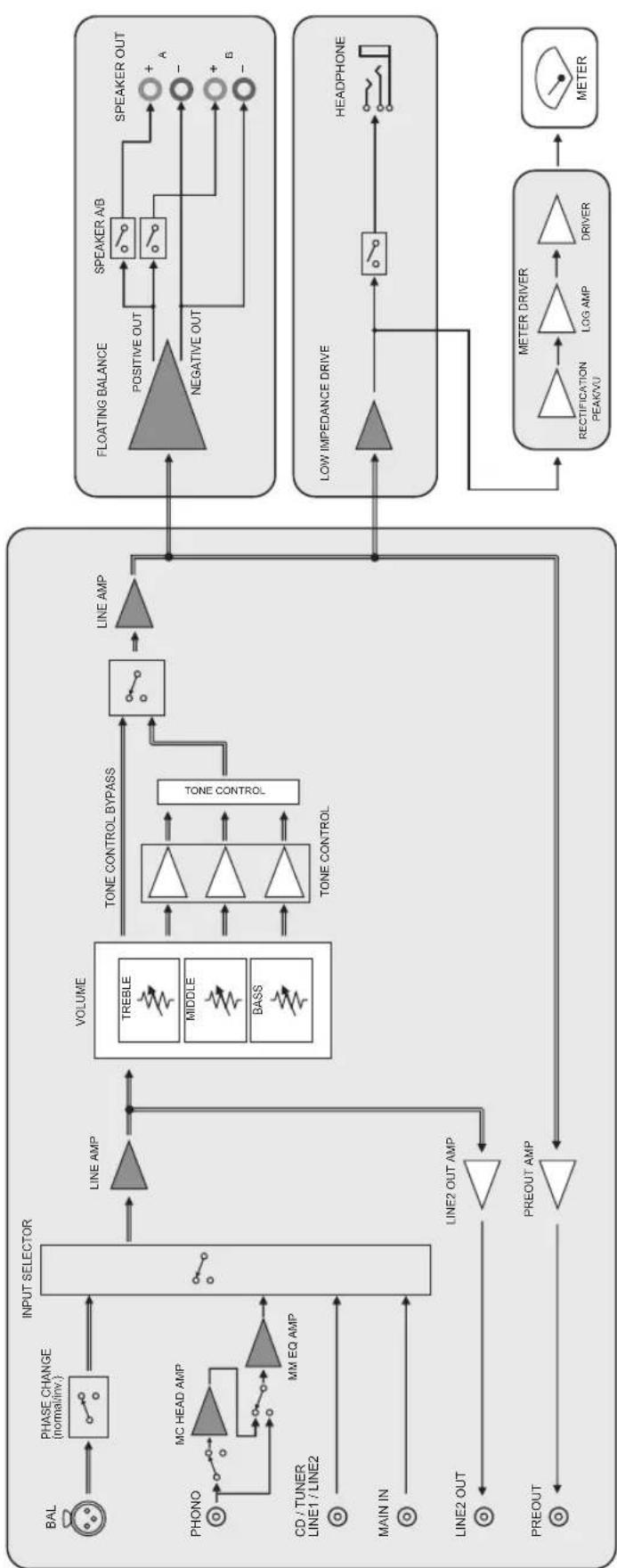

Blockdiagram 110

Akustiska egenskaper 111

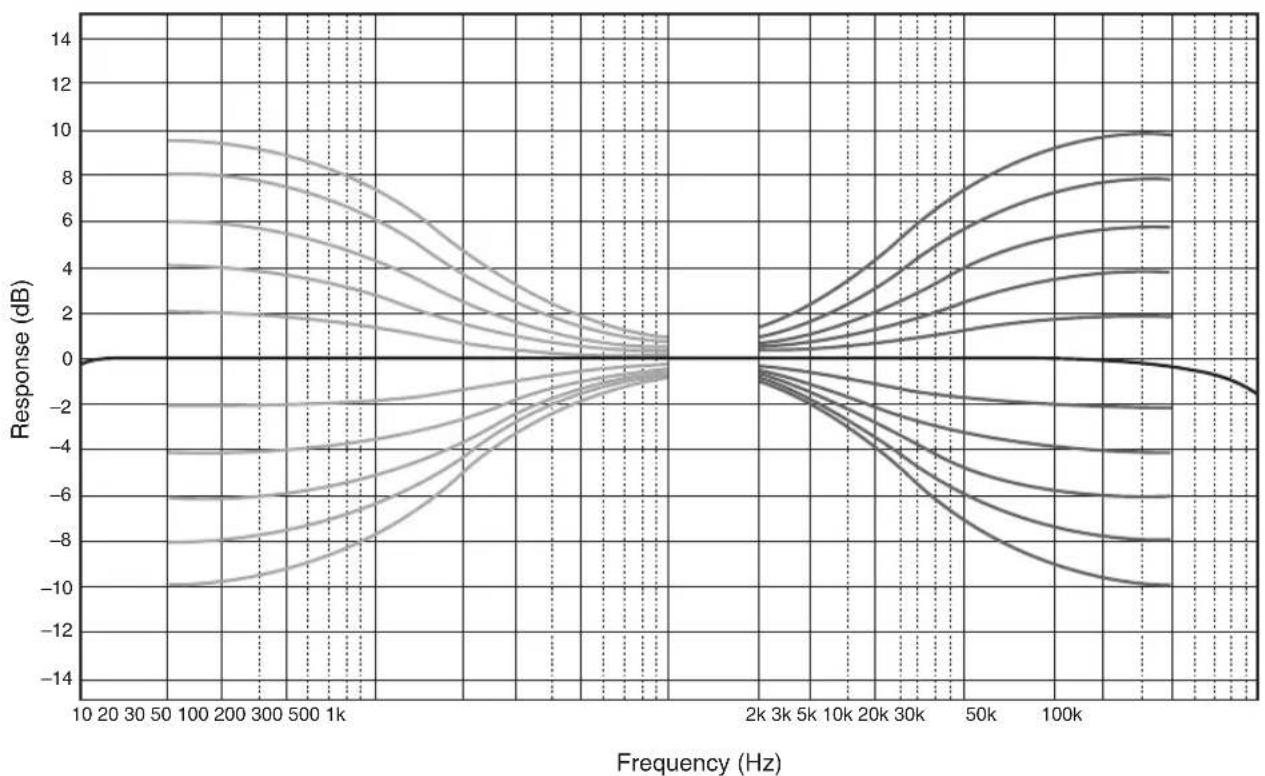

Tonkontrollkarakteristik 111

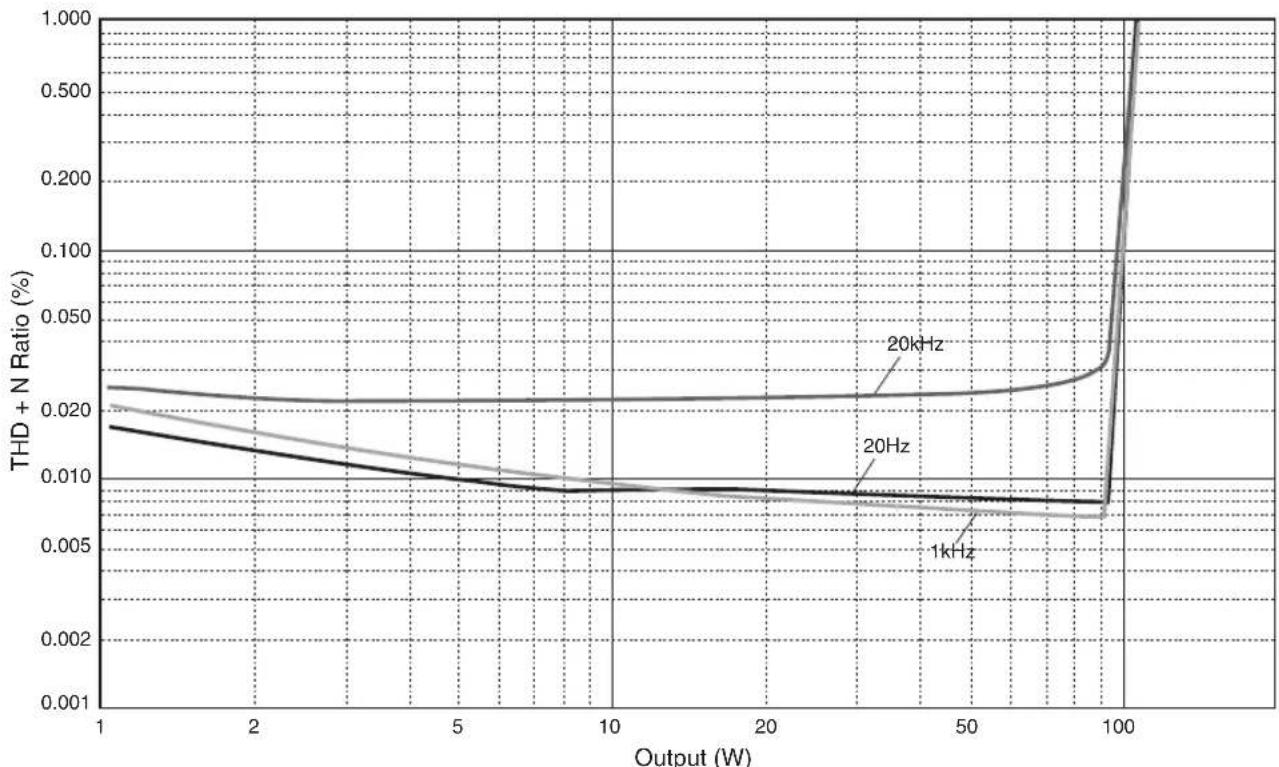

Total harmonisk distorsion 111

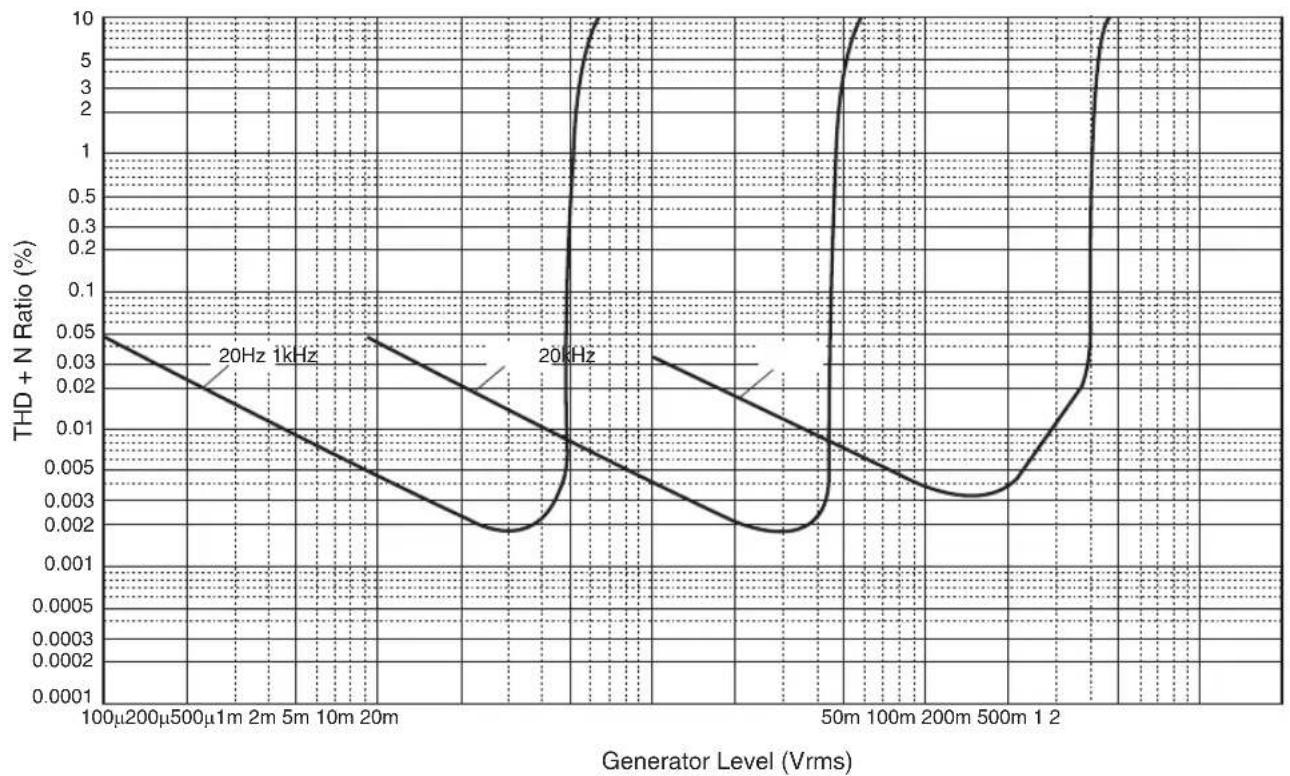

Total harmonisk distorsion (PHONO). 112

Felsökning 113

Underhäll 114

C

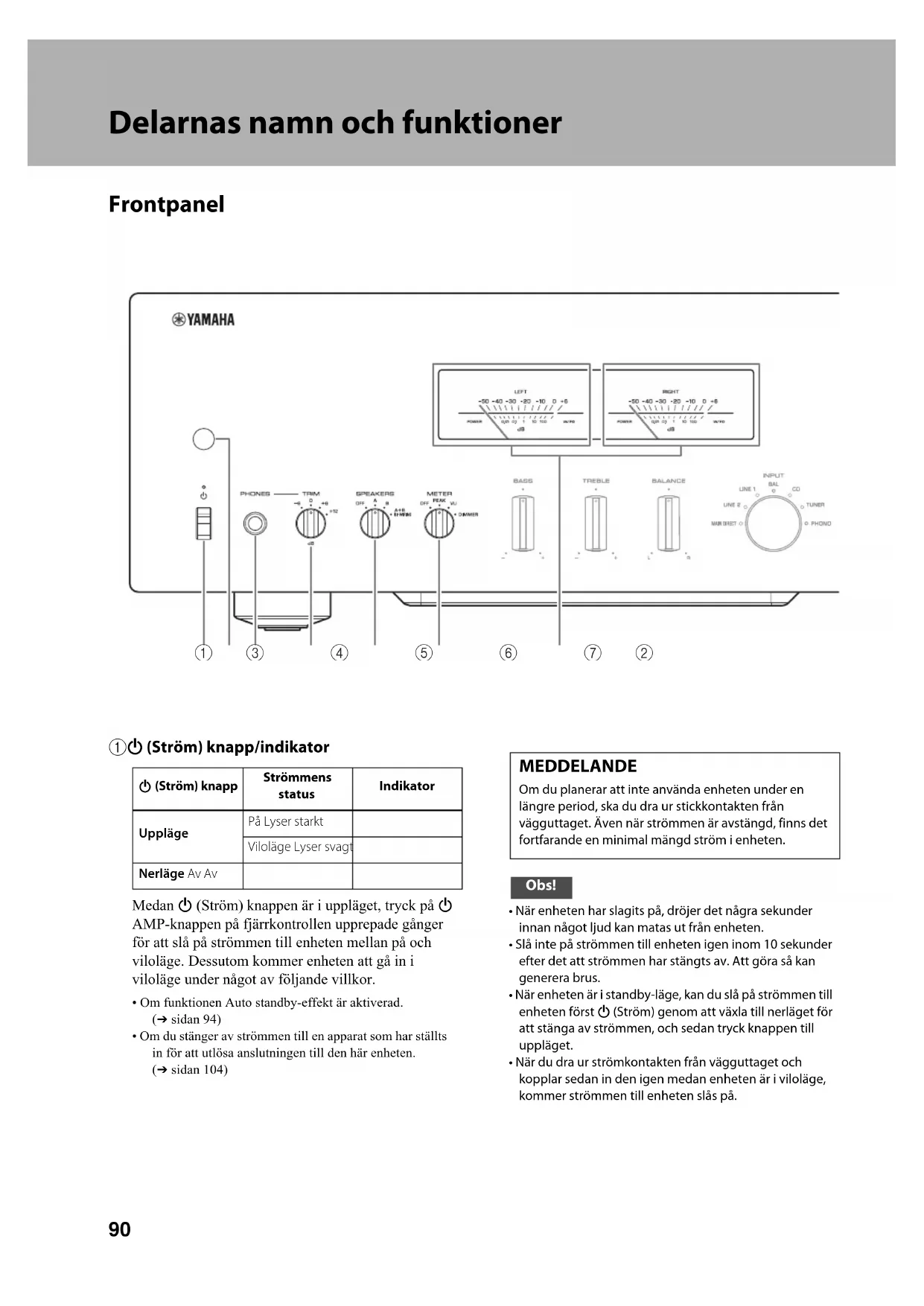

Delarnas namn och Funktioner

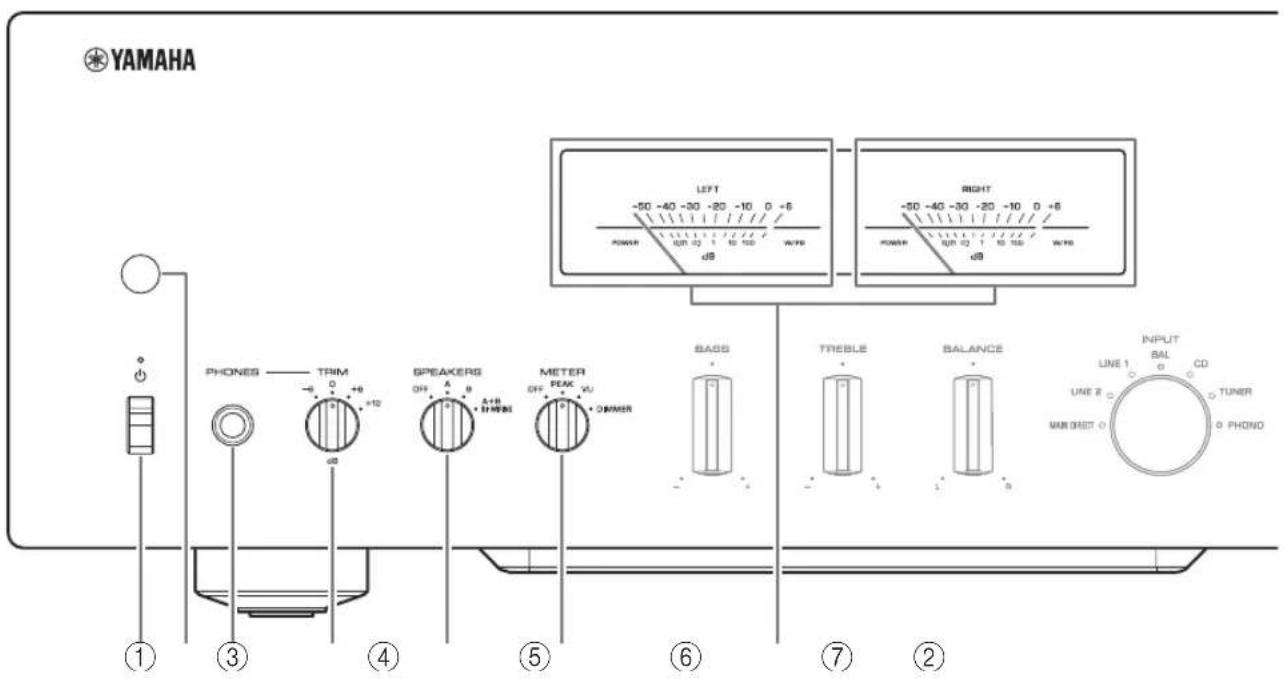

Frontpanel

(Strom) knapp/indikator

( Ström ) knapp	Strömmens status	Indikator
Uppläge	På Lyser starkt
	Viloläge Lyser svagt
Nerlöse Av Av

Medan (Ström) knappen ar i uppläget, tryck pa AMP-knappen pa fjarrkontrollen upprepade ganger for att slå pa strommen till encheten mellan pa och viloläge. Dessutom kommt encheten att ga in i viloläge under nagot av foljande villkor.

• Om Funktionen Auto standby-effectt ar aktiverad. ( sidan 94)
• Om du stänger av strömmen till en apparat som har ställts in for att utlosa anslutningen till den har enheten. ( sidan 104)

MEDDELANDE

Omdu planar attinte anvandaenheten under en langere period, skudru ur stickkontakten fran vagguttaget.Aven narrstromn aravstngd, finns det fortfarande en minimal mangd stromi enheten.

Obs!

• När enheten har slagits pa, drojer det nagra sekunder innan nagot Ijud kan matas ut fran encheten.
• Sla inte på strommen till encheten ingen inom 10 sekunder after det att strommen har stängts av. Att gora sä kan generera brus.
  När enheten ar i standby-läge, kan du slå pa strömmen till enheten forst (Strom) genom att växla till nerläget for att stänga av strömmen, och sedan tryck knappen till upplaget.
  När du dra ur strömkontakten frän vagguttaget och koplar sedan in den igen medan encheten ar i viloläge,kommen strömmen till encheten slås på.

②Fjärrkontrollsensor

Tar tar emot signaler fran fjarrkontrollen. ( sidan 98)

③PHONES-uttag

Anslut dina hörlarar hare.

Obs!

• Ansluter du hörllurarna harkommen det att resultera i foljande:
  -IngetIjudhorsfrandeanslutna Hogtalarna.
  Ljudsignalerna matas inte ut pa PRE OUT-uttagen.
• Dukommeninte att kunna valja MAIN DIRECT som ingangskalla.
• Om MAIN DIRECT väljs som ingängskälla, matas ingaljusdsignaler ut vid PHONES -uttag.

④TRIM-valjare

Växlar hörlurens Förstkning av Förstkare.

Välj Förstkningsinställningen som passar dina hörlunar.

Tillganglig forstarkning:

-6dB,0dB，+6dB，+12dB

⑤SPEAKERS-väljare

Växlar uppsättingar av högtalare anslutna till SPEAKERS L/R CH A- och B-kontakter på bakpanelen enligt foljande:

OFF: Inga ljudsignalerkommen att matas ut fran högtalarna.

A: Ljudsignaler matas ut fran uppsattningen hegtalare anslutna till A-kontakterna.
B: Ljudsignaler kommt att matas ut fran uppsattningen högtalare anslutna till B-kontakterna.
A+B BI-WIRING: Ljudsignaler kommt att matas ut fran uppsattninger hoigtalare anslutna till A- och B-kontakterna. Valj den har positionen när du planerar att gora en biwiring anslutning. ( sidan 103)

MEDDELANDE

[Modell for Asien]

Om du ansluter tvä uppsättingar högtare (A+B), ska du anecdva högtalarna med en impedans pa 12 aller högre.

[Övrıga modeller]

Om du ansluter tvä uppsättingar högtalare (A+B), ska du anecdva Högtalarna med en impedans på 8Ω aller högre.

⑥METER-väljare

Växlar Funktionen mäturentlgt foljande:

OFF: Stanger av mataren och visning av belysning.

PEAK: Växlar matarens visningstyp till en högsta punkt på nivåmataren. Nivåmataren for högsta punkt visar den högsta omedelbara niven på en utgangssignal for ljudet.

VU: Växlar matarens visningstyp till en VU (Volymenhet) for nivamataren. Nivamataren for VU visar ett effektiv utgangsvarde for ljudet som representarHur ljudet uppfattas av det manskliga orat.

DIMMER: När den ar valid,ändrar DIMMER automatiskt lusstyrkan for visning av mataren i steg. När du ser niven på lusstyrkan som önskas,cka du vaxla till en annan inställningsparameter for att lasa den senaste installda lusstyrkan.

⑦Mātare (LEFT/RIGHT)

Visar nivan pa ljudutgangen for vander (LEFT) och hoger (RIGHT).

Delarnas namn och Funktioner

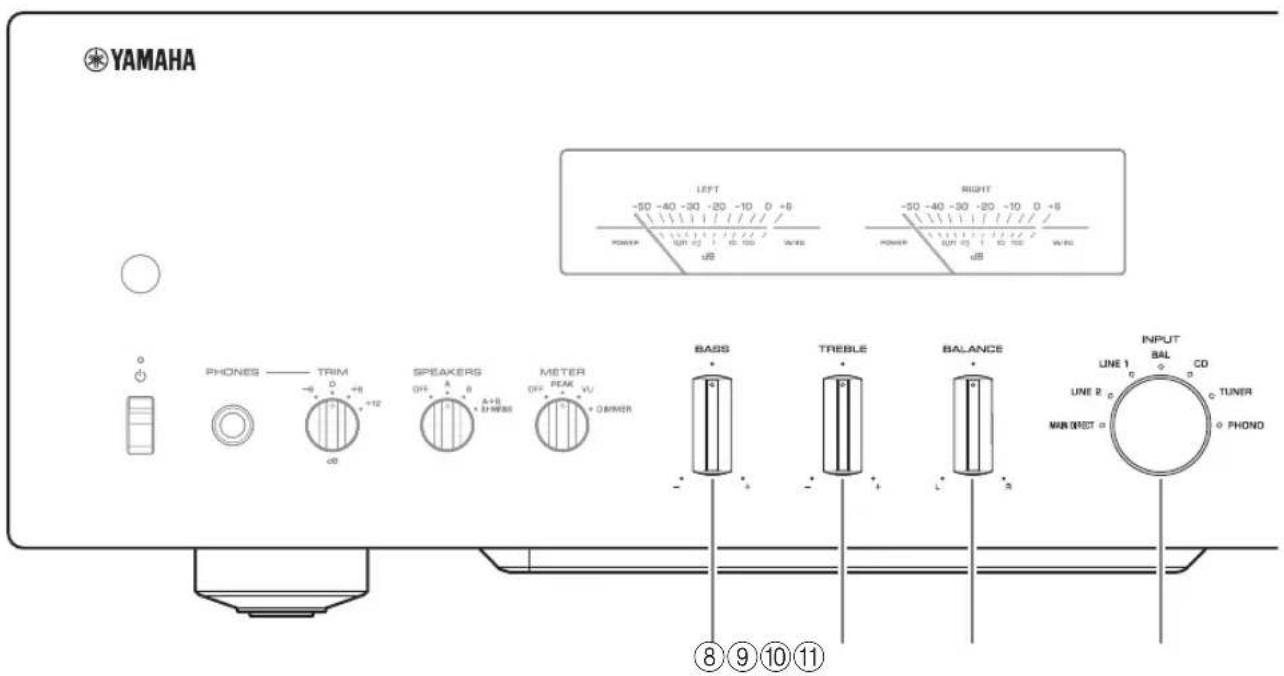

Frontpanel

BASS-kontroll

Jesterar niven pa ljudvolymen for basomradet.

Justerbart omrade: -10 dB -0 +10 dB

⑨ TREBLE-kontroll

Jesterar nivan pa ljudvolymen for diskantomradet.

Justerbart omrade: -10 dB -0 +10 dB

10BALANCE-kontroll

Jesterar balansen på ljudutgangen mellan vänster och höger högtalare for att kompersera for obalanser i ljudet orsakad av högtalarlagen allerforhallanden i lyssningsrummet.

Obs!

• Om bāda BASS- och TREBLE-kontrollerna ár installda till 0 (noll),kommen ljudsignalen att forbigå kretsen for tonkontrollen.
• Inställningar für BASS, TREBLE, och BALANCE-kontrollernakommen inte att paverka ingängssignalerna på MAIN INuttagen eller utgangssignalen vid LINE 2 OUT-uttagen.

Väljer ingängskälla. Indikatom for den valda ingängskällan tänds. Ljudsinaler for den valda ingängskällan matas ut vid LINE 2 OUT-uttag.

MAIN DIRECT: Väljer componenten ansluten till MAIN IN-uttag som ingängskälla.

LINE 1/LINE 2: Valjer componenten ansluten till LINE 1 aller LINE 2-uttag som ingangskalla.

BAL: Väljer componenten ansluten till BAL-ingångsuttag som ingångskälla.

CD: Valjer CD-spelare ansluten till CD-ingangsuttag som ingangska.

TUNER: Valjer den tuncr ansluten TUNER-ingangsuttag som ingangska.

PHONO: Valjer skivspelaren ansluten till PHONO-ingangsuttag som ingangska.

Obs!

• Om MAIN DIRECT ar valid som ingängskalla, matas ljudsignalerna inte ut vid PRE OUT-, LINE 2 OUT-ller PHONES-uttag.
• Om LINE 2 väljs, matas ingen signal ut vid LINE 2 OUTuttag

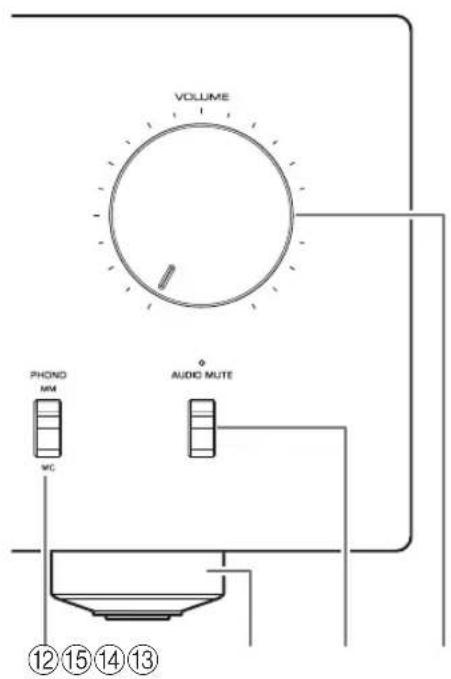

⑫PHONO-knappen

Ställ in knappen till MM- cller MC-positionen enligt typ av magnetisk patron på skiv spelaren som ar ansluten till PHONO-ingångsuttag på panelens baksida.

Obs!

Innan du byter patron for skiv spelaren,cka du se till att enhances ar avslagen.

③ Fotter

Om enheten ar instabil, justera hojden pa fotterna after behov genom att rotera dem.

14 AUDIO MUTE-knappen/indikator

Tryck pa denna knapp for att sanka den aktuella ljudvolymen med ungefjar 20 dB. Indikatorn tandts. Tryck pa knappen ingen for att aterstalla ljudvolymen till foregande niva. Indikatorn sloknar.

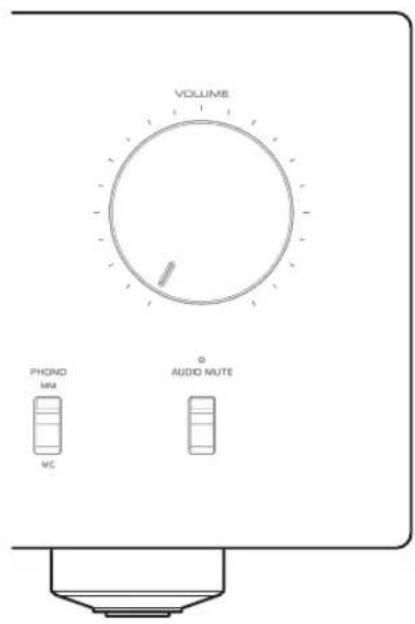

15VOLUME-knappen

Justerar nivan pa Ijudvolymen. Denna installing npaverkar inte utmatningsnivan vid LINE 2 OUTttagen.

MEDDELANDE

Väljer du MAIN DIRECT som ingångskälla for den har enhetenkommen niven pa volymen att justeras. I detta fall sca volymreglaget anvandas pa den externa forstärkaren som ar ansluten till MAIN IN-uttag for att Ijudvolymen skajusteras.

Delarnas namn och Funktioner

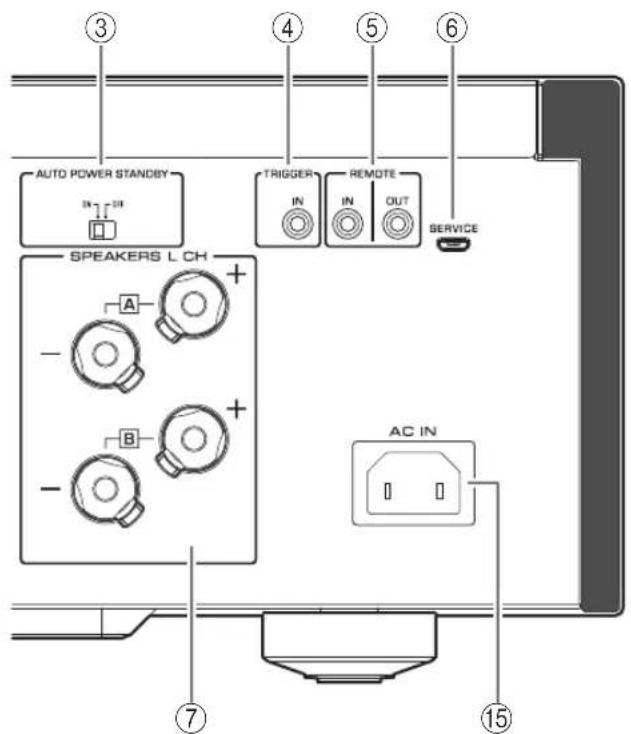

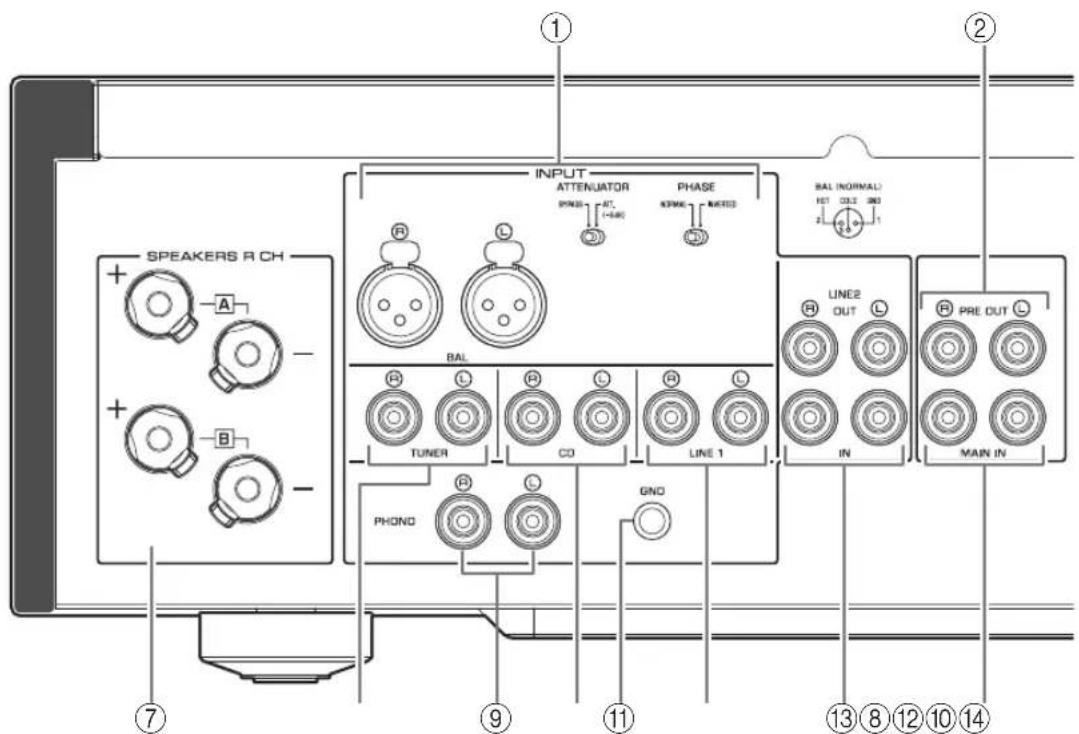

Bakre panel

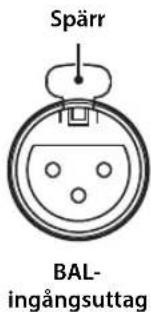

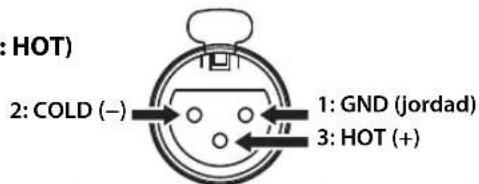

①BAL-(balanserad) ingängsuttag

Obs!

Ställ in ATTENUATOR-väljaren och PHASE-väljaren på rätt satt für komponenterna für uppspelning som ar ansluten till uttagen. (→sidan 104)

② PRE OUT-uttag

Obs!

Ljudsignaler som matas ut vid PRE OUT-uttag ar sama kanalsignaler som matas ut pa SPEAKERS L / RCH-kontakterna.
- Foljandeinstallingaravparameteräreffektivafor utmatningavljusignalervidPREOUT-uttag.

-BASS
-TREBLE
-BALANCE
VOLUME

③ AUTO POWER STANDBY-knappen

ON: Enheten gär automatiskt in i standby-läge om den lamnas på och inte används på atta timmar (Funktionen Auto standby-effect).

OFF: Enheten gär inte automatiskt in i standby-läge.

④TRIGGER IN-uttag

Anslut externakomponenter som stoder triggerfungkctionen. ( sidan 104)

Uttaget används für att testaprodukten.

SPEAKERS L/R CH-kontakter

⑧TUNER-ingängsuttag

⑨PHONO-ingångsuttag

CD-ingångsuttag

① GND (Jordad) terminal

Om du ansluter din skiv spelare till den har enheten, jorda den till GND-terminalen. Att gora sa kan minska bruset.

FÖRSIKTIGHET

Lossa inte på knappen for GND terminal allt for mycket. Annars kan den knappen lossna och ett barn kan svälja den av misstag.

Obs!

Det har ar inte en skyddsjord.

LINE 1 ingängsuttag

LINE 2-uttag

Anslut externa komponenter som har Funktionen analog ljud in/ut-uttag.

14MAIN IN-uttag

Anslut externa komponenter som har Funktionen volymkontroll sa att du kan anvandaennaenhet som en effektforstarkare.

MEDDELANDE

Väljer du MAIN DIRECT som ingängskälla for den hare enhetenkommen niven pa volymen att justeras. I detta fall sca volymreglaget anvandas pa den externa forstarkaren som ar ansluten till MAIN IN-uttag for att Ijudvolymen skajusteras.

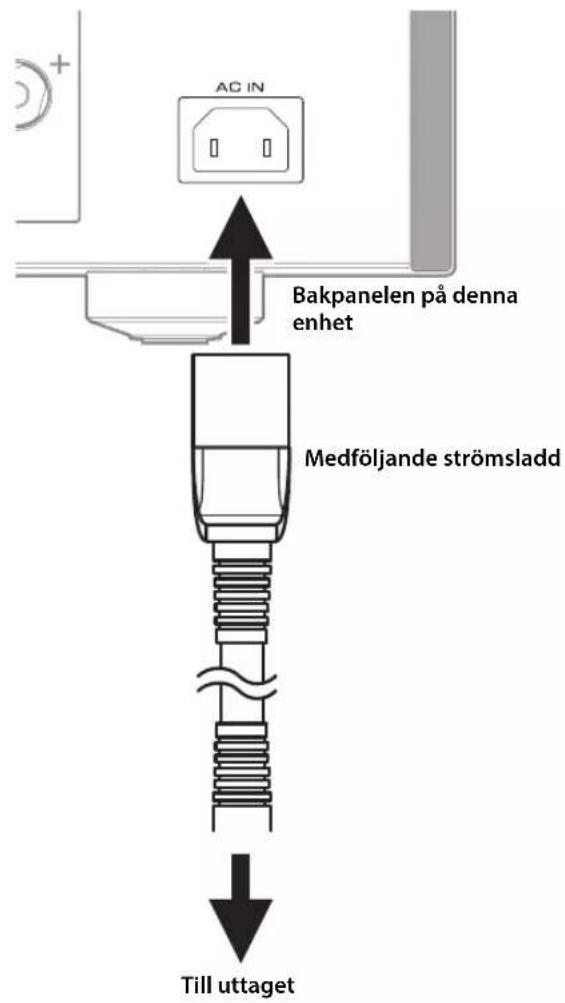

⑤AC IN-uttag

Anslut den medfoljande strömsladden hit. ( sidan 106)

Delarnas namn och Funktioner

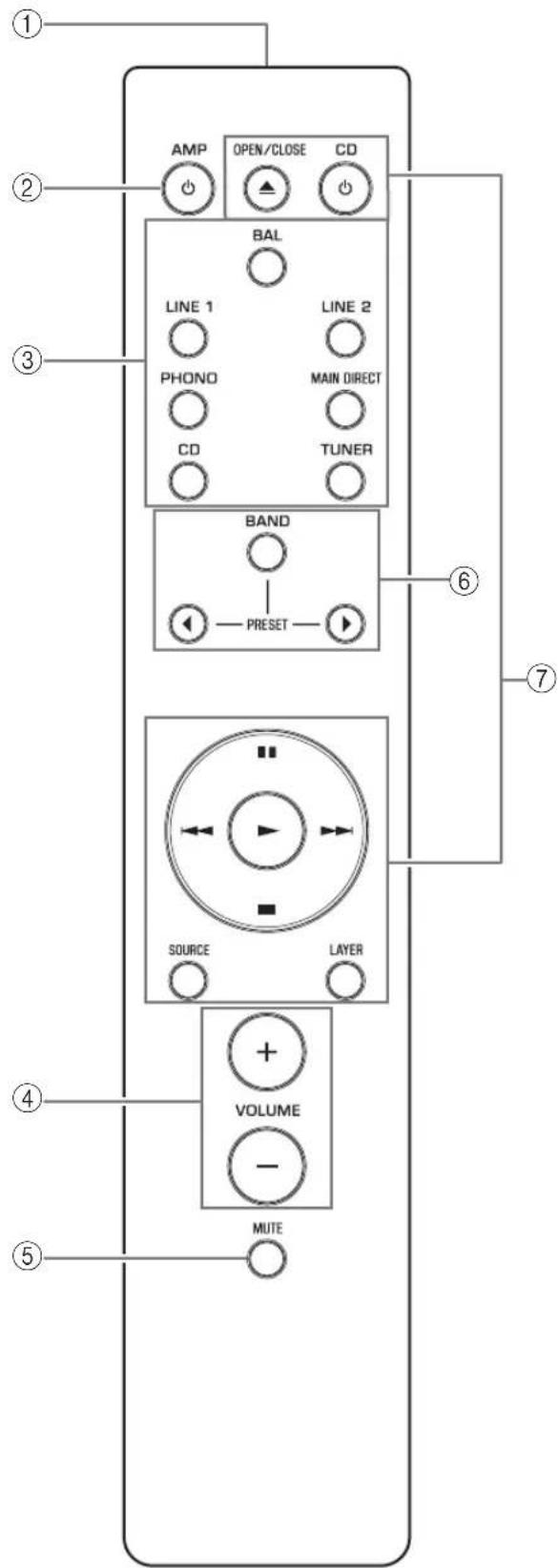

Fjarrkontroll

① Sandare for infraroda signaler

Matar ut infraröda styrsignaler mot enhcten.

Slár pá strömmen till encheten eller växlar den till standby-läge. (→sidan 90)

③ Väljarknappar for ingang

Välj ingängskälla.

Ljudsignaler for den valda ingangskallan matas ut vid LINE 2 OUT-uttag.

BAL: Valjer componenten ansluten till BAL-ingangsuttag som ingangska.

LINE 1/LINE 2: Väljer componenten ansluten till LINE 1 aller LINE 2-uttag som ingängskälla.

PHONO: Väljer skivspelaren ansluten till PHONO-ingängsuttag som ingängskälla.

MAIN DIRECT: Valjer componenten ansluten till MAIN IN-uttag som ingangskalla.

CD: Valjer CD-spelare ansluten till CD-ingangsuttag som ingangska.

TUNER: Valjer den tuner ansluten TUNER-ingangsuttag som ingangskailla.

Obs!

• Om MAIN DIRECT ar valid som ingängskälla, matas ljudsignalerna inte ut vid PRE OUT-, LINE 2 OUT-ller PHONES-uttag.
• Om LINE 2 väljs, matas ingen signal ut vid LINE 2 OUTuttag

④VOLUME+/-knappar

Justera nivan pa Ijudvolmen. Denna installing n parverkar inte utmatningsnivan vid LINE 2 OUT-uttagen.

MEDDELANDE

Väljer du MAIN DIRECT som ingängskälla for den har enhetenkommen niven pa volymen att justeras. I detta fall sca volymreglaget anvandas pa den externa forstarkaren som ar ansluten till MAIN IN-uttag for att ljudvolymen skajusteras.

⑤MUTE-knapp

Tryck pa denna knapp for att sanka den aktuella ljudvolymen med ungefjar 20 dB. Tryck pa knappen pa nytt for att aterstalla den tidigare ljudvolymen.

⑥ Skiv spelarens kontrollknappar

Kontrolcra Funktionerna for en ansluten Yamahatuner. Mer information finns i anvandarmanualen till din skiv spelare.

⑦CD-spelarens kontrollknappar

Kontrollera Funktionerna for en ansluten Yamaha CD-spelare. Mer information finns i anvandarmanualen till din CD-spelare.

OPEN/CLOSE-knappen: Oppnar erler stangler skivfacet for en ansluten Yamaha CD-spelare.
CD-knapp: Slár på strömmen till en ansluten CD-spelare eller växlar till standby-laget.
(Spelaupp):Startar upppseleningen av CDspelaren.
(Pausa): Pausar uppselningen av CD-spelaren. Tryck på peller foratt ateruppta uppselningen.
(Stoppa): Stoppar uppselningen av CD-spelaren.
/ (Hoppa over): Hoppar till nasta spar aller atergar till borjan av det aktuella sparet.

SOURCE-knapp: Väljer källan som sca spelas upp på CD-spelaren. Källan for upspelning andras varje gang du trycker på den här knappen.

LAYER-knapp: Växlar upspelningslager av en hybrid-Super Audio-CD-skiva mellan "Super Audio-CD" och "CD."

Obs!

Vissa Yamaha-tunrar eller CD-spelare kanske inte stoder kontrollknapparna forfor tunerller CD-spelare.

Delarnas namn och Funktioner

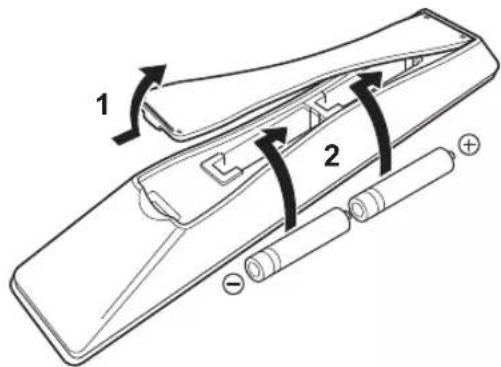

Satta i batterier i fjarrkontrollen

1 Ta bort batterifackets lucka.

2Satt i två batterier (AAA, R03, UM-4) i korrekt riktning (+ och -) angiven på insidan av batterifacet.

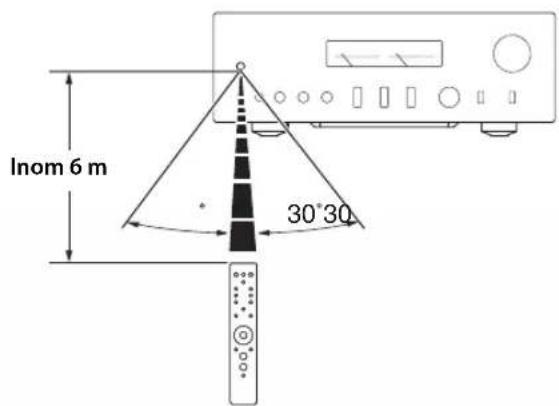

■Anvanda fjarrkontrollen

Använd fjarrkontrollen i det område som visas nedan genom att peka den mot fjarrkontrollsensorn på enchetens frontpanel.

3Satt tillbaka batterifackets lock.

Anslutningar

I detta avsnitt beskrivs hur du ansluter encheten till högtalare och komponenter med ljudkällor.

Anslutningar

Anslutningsschema

FÖRSIKTIGHET

Se till att slutfora alla anslutningar innan du satter in strömsladden tillett vagguttag. ( sidan 106)

MEDDELANDE

Om en component ar ansluten till MAIN IN-uttagen, faststalls ehetens volymniva. Därfor sku du inte ansluta en CD-spelare ell nagra andra komponenter som inte innehaller volymjustering till MAIN IN-uttagen. Annars kan ett högt ljud utsändas, vilket resulterar i funktnsstörning pa encheten er skador pa högtalarna.

Anslutningar

Obs!

Eftersom denna effektforstarkare ar av typen flytande balanserad, ar foljande anslutninger inte mojliga.

• Ansluta mellan tvä" ^+ (eller tvä-" terminaler pänster och hoger kanal (Figur 1).
• Ansluta varje"terminal paenhetens vänstra och hogra kanal till de motsatta kanalhogtalarna (korskoppling, Figur 2).
• Anslutning av vänster/höger kanal "-" terminaler (eller oavsiktigt lata dem komma i kontakt) med metalldelen på bakpanelen på,enheten.

Figur 1

Figur 2

• Anslut inte en aktiv subwoofer till SPEKERS L/R CH-kontakterna. Anslut din subwoofer till enchetens PRE OUT-uttag.

Anslutande högtalare

■Anvanda högtalarkablar

1 Ta bort ca 10 mm isolering fran slutändan av varje högtalarkabel och vrid de synliga tradarna på kabeln for att forhindra kortslutning.

2Skruva av knappen for varje terminal pa hegtalare och satt sedan in den blottade kabeltråden i sidohålet pa terminalen.

Diameter pa hegtalarkabelns hal: 6,0 mm

3Dra at knappen.

FÖRSIKTIGHET

• Lossa inte på knappen allt for mycket. Annars kan knappen gå av och att barn kan av misstag svälja den.
• För att minska risken for elektrisk stöt, ska högtalarens kontakter inte röras vid nar strömmen till encheten ar pa.

MEDDELANDE

• Om SPEAKERS-kontakte metallkonsol kan en kortslutning uppsta, vilket medfor skada pa encheten. När du installerar encheten pa en konsol, se till att tillräckligt med utrémme finns for att Förhindra SPEAKERS-kontakter intekommen i kontakt med konsolen.
• Latinte de blottade hegtalartradarna komma i kontakt med varandra, eller nagoon metalldel pa den har enheten. Annars kan encheten och/eller hegtalarna skadas.

komm

Obs!

Alla ansluttingar ske vara korreka: L (vänster) till L, R (höger) till R, " ^+ " till " ^+ , och " ^- " till "-". Information gällande
anslutningsproceduren, ská du vända dig till bruksanvisningen for dina högtalare.

■Använda kablar med banankontakt

(Modeller for USA, Kanada, Australien, Kina och Taiwan)

Först ská du dra Åt knappen på SPEAKERS-kontakt och sätt sedan in banankontakten i knappens huvud.

■Använd Y-formade kablar med kabelsko

1Skruva loss knappen, och skjut sedan in den Y-formade kabelskon mellan ringdelen och basen på terminalen.

2Dra at knappen.

Bi-wired anslutning

En bi-wired anslutning skiljer woofern frän mellanfrekvens- och högfrekvensomrade. IIogtalare som stoder bi-wired anslutning har två par kontakter (total fyra kontakter). Dessa två par kontakter kan dela högtalarna i två oberoende delar. For att gora denna typ av anslutning, skä du ansluta for mellanfrekvens- och högfrekvensomrade med drivrutiner till ett par kontakter och lagfrekvensomrade drivrutiner till det andra paret av kontakter.

1 Ta bort kortslutningssskenor aller bryggor på högtalarna.

2Anslutennaenhettilhogtalarnaenligtbildennedan.

Ett exemple på anslutning till vänster kanal

Bakpanelen på denna enchet Högtalare

3Ställ in väljare für SPEAKERS på frontpanelen till A+B BI-WIRING.

Anslutningar

Balanserad anslutning

Du kan ansluta en CD-spelare eller en natverksspelare som har balanscrade uttag for XLR-typ till BAL-ingangsuttag på denna enchet. Använd balanscrade kablar av XLR-typ forenna anslutning.

ATTENUATOR-väljare: Gör det möjlig att ställa in den tillatna ingängsniven vid de balanscrade uttag. Välj ATT. (-6 dB) om ljudutgången是从 den anslutna componenten läter forvrängd.

PHASE-väljare: Gör att du kan ställa in laget (fas) på HOT stift (stift #2: HOT eller stift #3: HOT) vid balanserade ingångar.

NORMAL

(Stift #2: HOT)

INV.

(Stift #3: HOT)

Se bruksanvisingen for den anslutna componenten for att ta reda pa laget for det HOT stiftet vid de balanserade utgangarna pa componenten.

Obs!

• Välj NORMAL (stift blir #2 HOT) for en Yamaha-spelare.
• Använd inte balanserade och obalanserade anslutningar für en component samtidigt. Sādan användning av kablar skulle skapa en jordningssslinga som kan generera elektrostatisk laddning och brus.
• När du ansluter en kabel, se till att rikta upp stiften på kontakten med hålen på uttaget och satt sedan in XLR hankontakt i uttaget tills du hörett klick. För att ta bort kabeln, tryck och häll ner spaken på BAL-ingängsuttaget genom att trycka ut XLR hankontakten frän uttaget.

XLR-kontakt (honkontakt)

• For en balanserad anslutning, välj BAL som ingångskälla.

Trigger-anslutning

Du kan ansluta en Yamaha AV-mottagare erler annan component som stoder triggerfunktionen. Du kan styra den har encheten synkroniscrad med en ansluten component.

Bakpanelen på denna enchet
Yamaha AV-mottagare erler annan
komponent som har TRIGGER OUT-uttag
och PRE OUT-uttag

När strömmen till den anslutna componenten ar pascalagen, slås strömmen också på till enheten. Samtidigt ar ingängskällan till enheten satt till MAIN DIRECT. Om MAIN DIRECT har valts som ingängskälla forenna entchet,kommen den har enheten att gä in i standby-läge när strömmen till den anslutna componenten ar avständg.

Obs!

När strömbrytaren på encheten är avständ,kommen strömmen till encheten inte att triggas.

Fjarransluttingar

■Anvanda encheten franett annat rum

Om du ansluter enCOMMersiell tillganglig infrarod mottagare och sändare till enhetens REMOTE IN/OUT-uttag,kommen du att kunna anvanda enheten och/eller extern component franett annat rum med den medfoljande fjarrkontrollen.

Fjarranslutting mellan Yamahakomponenter

Om du har en annan Yamaha-komponent som stoder fjarransluttingar, ar det inte nodvändigt med en IR sändare. Anslut en infraröd mottagare till enchetens REMOTE IN/OUT-uttag, som visas ndan. Upp till tre Yamaha-komponenter (inklusive denna enhet) kan stallas in for fjarranslutting.

Anslutningar

Ansluta strömsladden

När alla anslutninger ar slUTForda, koppla in stromsladden till en AC IN-kontakt på encheten. Satt sedan stickkontakten i vagguttagct.

Bilaga

Det har avsnittet innehaller tekiska specifikationer for encheten.

Specificationer

Nominell utgangseffekt (20 Hz till 20 kHz, 0,07% THD) 2-kanalsdriven

[Modell for Asien]

8Ω 90W+90W

6Ω 110W+110W

[Övriga modeller]

8Ω 90 W + 90 W

4 150W+150W

Dynamisk kraft

8Ω 105W+105W

6Ω 135W+135W

4Ω 190W+190W

2Ω 220W+220W

[Modeller for Storbritannien och Europa]

8Ω 95W+95W

Ingångskänslighet / ingångsimpedans

(1 kHz, 100 W/8Ω)

PHONO (MC) 150 Vrms / 50Ω

PHONO (MM) 3,5 mVrms / 47 kΩ

CD (eller liknande) 200 mVrms / 47 kΩ

[Modeller for USA och Kanada] ... AC 120 V, 60 Hz

[Modell for Kina]AC 220 V,50 Hz

[Modell for Korea]AC 220 V,60 Hz

[Modell for Australien]AC 240 V,50 Hz

[Modeller for Storbritannien och Europa] AC 230 V, 50 Hz

[Modell for Asien] .AC 220-240 V, 50Hz / 60Hz

[Modell for Taiwan].AC 110 V,60 Hz

Effektforbrukning

[Modell for Asien] 250 W

[Övriga modeller] 350 W

Effektförbrukning i standby-lage

AV-lage 0,1 W

Standby-lage 0,2 W

• Innehallet i denna bruksanvising gäller de senaste specifikationerna vid publiceringsdatumet. Om du vill ha den scenaste bruksanvisingen gär du till Yamahas webbplats och laddar ned bruksanvisningsfilen.

Blockdiagram

Akustiska egenskaper

■Tonkontrollkarakteristik
Total harmonisk distorsion

Total harmonisk distorsion (PHONO)

Felsökning

Se tabellen nedan, omenna enchet inte fungerar som den ske. Om instruktionerna nedan inte hjälper, eller om problemet du upplever inte finns i listen nedan, stäng av encheten, dra ur stickkontakten och kontakta narraste auktoriscrade Yamaha-Äterförsäljare erler serviceccenter.

Problem Orsak Lösning			Se sidan
Strömmen slås inte på.	Strömsladden är inte ansluten till AC IN-kontakten på bakpanelen eller inte ansluten till nagot vagguttag.	Anslut strömsladden ordentlich. 106
	Denna,enhet har utsatts for en kraftig extern elektrisk stöt (t.ex. ett blíxtnedslag eller kraftig statisk elektricitet).	Slå av,enhet,dra ur stickkontakten från vagguttaget,vänta i ca 30 sekunder och koppla sedan in,enhetigen.	-
( Ström )indikatorn på frontpanelen blinkar.	Skyddskretsen har aktiverats på grund av kortslutting etc.	Kontrollera att högtalarkablarna inte vidrör varandra eller orsakar kortslutting på baksidan avenna,enhet,och slå sedan på strömmen till,enhetigen.	102
	Det har uppstätt att problem med de interna kretsarna påenna,enhet.	Koppla bort stickkontakten och kontakta:närmaste auktoriserade ÅterförsäljareEller service.	-
När,enhet ar pâslagen,blinkar INPUT-indikatorn och volymnivän sänks.	Skyddskretsen har aktiverats på grund av kortslutting etc.	Kontrollera att högtalarkablarna inte vidrör varandra eller orsakar kortslutting på baksidan avenna,enhet,och slå sedan på strömmen till,enhetigen.	102
Inget ljud hörss.	Inkorrekt ansluttingaravabel till ingängEller utgang.	Anslut kablarna korrekt.Om problemet fortsetter,kan det hända att kablarna ár skadade.	100
	Ingen lámplig ingängskälla har valts.	Välj en lámplig ingängskälla med INPUT-väljaren på frontpanelen (eller en av väljarknapparna på fjarrkontrollenfor inmatning).	92,96
	Väljarenfor SPEAKERS ár inställd på OFF.	Ställ in väljarefor SPEAKERS till rätt position.91
	Högtalarkablarna ár inte ordentligt anslutna.	Kontrollera att högtalarkablarna ár ordentlich anslutna.	102
Ljudet har plötslgtdämpats.	Skyddskretsen har aktiverats på grund av kortslutting etc.	Kontrollera att högtalarkablarna inte vidrör varandra eller orsakar kortslutting på baksidan avenna,enhet,och slå sedan på strömmen till,enhetigen.	102
Nivån på ljudvolymen kaninte justeras.	MAIN DIRECT har valts som ingängskälla.	Justera nivån på ljudvolymen for den anslutnakomponenten.Alternativ kan du ansluta den externakomponenten tillett par av uttagen annatän MAININ-uttag,och sedan välja motsvarande ingängskälla.	92
Endast enkanalhögztare hörss.	Komponentenfor upspelning ellere Högtalarna ár inte korrekt anslutna.	Se till att de ár ordentlich anslutna. Om problemetfortsätter,kan det hända att kablarna ár skadade.	100
	Balansen i volymnivän mellan mellan vänster och höger högtalare ár inte korrekt korrigerade.	Korrigera balansen i volymnivän mellan vänsteroch höger högtalare med hjälp av BALANCE-kontroll.	92
Ätergivet ljud sknar bas och afterklang.	Trådarna plus- och minus (+ och -) ar omkastade vid anslutning till förstärkaren eller högtalarna.	Anslut högtalarkablarna till korrekt + och - polaritet.	102
Ett "brummande" ljud hör.	Inkorrekta anslutninger av kabel till ingäng erller utgang.	Anslut kablarna korrekt. Om problemet fortsätter, kan det*hända att kablarna är skadade.	100
	Skivspelaren År inte jordad till GND-terminalen.	Anslut skivspelaren till GND-terminalen på den härentheten.	100
Uppspelning av ljud frän componenten ansluten till BAL-ingängsuttag{länger Förvrängt.	Nivân på signalen vid de balanserade ingängarna överstiger tillatna ingängsnivân.	Om niven på signalen vid de balanserade uttaget für typen av XLR på den anslutna componenten für upspelning fördublas jämfort med de obalanserade RCA-uttagen, ställer du ATTENUATOR-väljaren under ingängarni till ATT. (-6 dB).	104
Bas saknar djup;när BAL har valts.	Polariteten År felaktig. Välj korrekt polariet med hjälp av PHASE-väljaren. 104
Uppspelning av ljud ár förvrängt;när du lyssnar på en anSLuten CD-spelareEller bandspelarevia hörllurar (som ár anSLuten till en CD-spelareEllerett bandspelare).	Strömmen till encheten ár avslagen. Slå på strömmen till encheten. 90
Nivân på ljudvolymen påvinylplattan árfor lög.	PHONO-knappen på frontpanelen ár felaktigt inställld.	Ställ in PHONO-knappen på MM uller MC-positionen enligt typ av magnetisk patron på skivspelaren.	93
Fjärkrontrollen fungerar inte korrekt.	Fjärkrontrollen har används atanfor området for användning.	Fjärkrontrollen måste användas inom ett maximalvändstand på 6 m och inte mer øn 30 grader fränaxelns fjärkrontrollsensor på frontpanelen.	98
	Direkt solljus eller belysning (frân en væxelriktrad typ av fluorescerande lampa, elektroniskt lus etc.) på fjärkrontrollsensor på frontpanelen.	Ändra orienteringen av belysningen eller placeraom encheten.	-
	Batterierna ár svaga. Byt ut alla batterier.	98

Underhäll

Spegel-finish på sidopanelerna

Vi rekommenderar att du anvander en rengoringsduk avsedd for pianon.

Övriga ytor

Använd inte kemiska ämnen, t.ex. bensen eller fortunningsmedel För rengöring. Annars kan ytorna skadas. Torka av ytor med en mjuk torr duk.
