MANUALE UTENTE AS3200 YAMAHA

Manuale di istruzioni

Grazie e congratulazioni per aver acquistato quello prodotto Yamaha.

• Questo amplificatore integrato consente l'ascolto nella propria abitazione di suono stereo di alta qualità.
• Per un utilizzo corretto e sicuro del prodotto, si consiglia di leggere attendamente il presente manuale e la "Volantino sulla sicurezza".

Conservare il manuale in un luogo sicuro e accessibile per usi futuri.

Caratteristiche

Circuito bilanziato flottante per l'amplificatore di potenza
Trasmissione completeness bilanziata da ingressso a uscita
Circuito di controllo del tono con un sistema di volume parallelo
Ampio alimentatore con quattro circuiti separati
Design simmetrico sinistra-destra
Amplificatore per giradischi completeness discrete
Amplificatore per cuffie bassa impedenza e alte prestazioni
Leve di selezione ad alta rigidity

Cose da conoscere prima di utilizzato il prodotto

A proposito di quello manuale

• Il presente manuale describes funzioni e procedure di collegamento dell'unità.
  Le illustrazioni c le schermate in quello manuale vengono fornite esclusivamente a scopo descrittivo.
• Specifiche e aspetto sono soggetti a modifiche sera preavviso.

AVVERTENZA "describe precauzioni da seguire per evitare la possibilità di lesioni gravi o perfino morte.

ATTENZIONE" descive precauzioni da seguire per evitare la possibilità di lesioni.

• "AVVISO" descive precauzioni da seguire per evitare la possibilità di malfunzionamenti/danni al prodotto.
• " " d Nota ulteriori informazioni sul prodotto.

Accessor in dotazione

Assicurarsi che i seguenti accessori siano inclusi nella confezione.

Telecomando
- Batterric (AAA, R03, UM-4) (× 2)
Cavo di alimentazione*
- Manuale di istruzioni (questa pubblicazione)
Volantino sulla sicurezza

• La confezione può includere più cavi di alimentazione a seconda dell'area di distribuzione. Utilizzare quello adatto alla propria presa elettrica.

Indice

Caratteristica 115

Cose da conoscere prima diutilizzare il prodotto 116

A proposito di quello manuale. 116
Accessori in dotazione 116

Nomi e funzioni delle parti. 117

Pannello anteriore. 118
Pannello posteriore. 122
Telecomando. 124

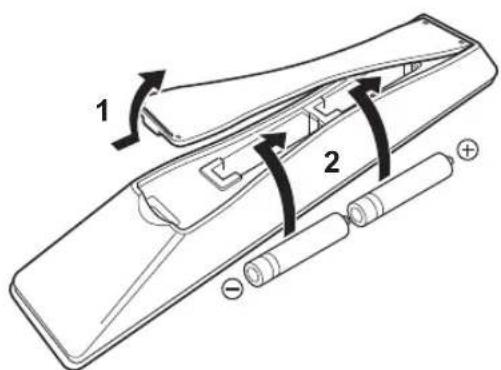

Installazione delle batterie nel telecomando.. 126

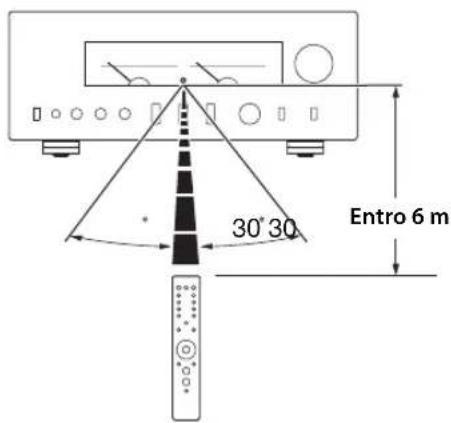

Funzionamento del telecomando. 126

Collegamenti 127

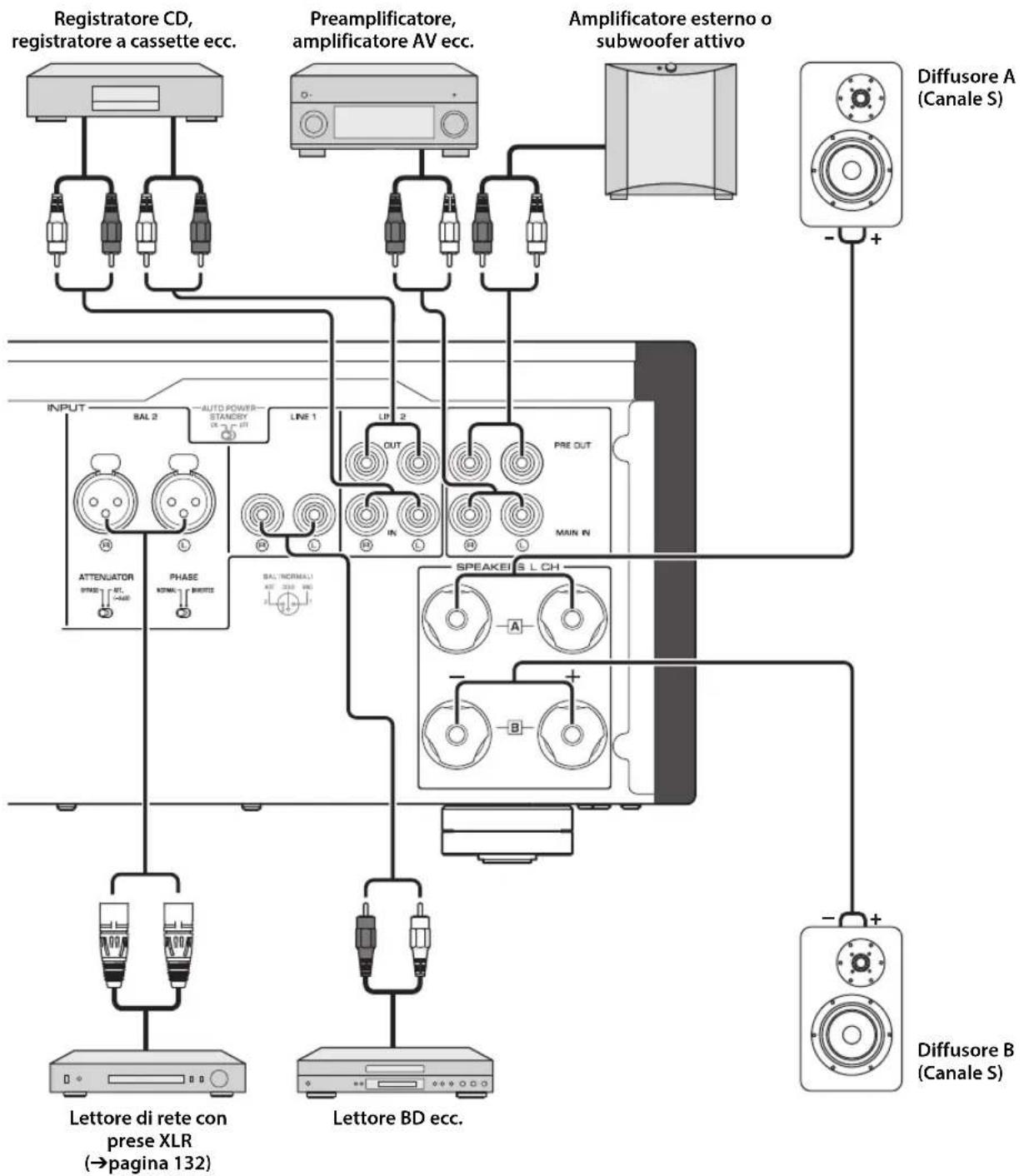

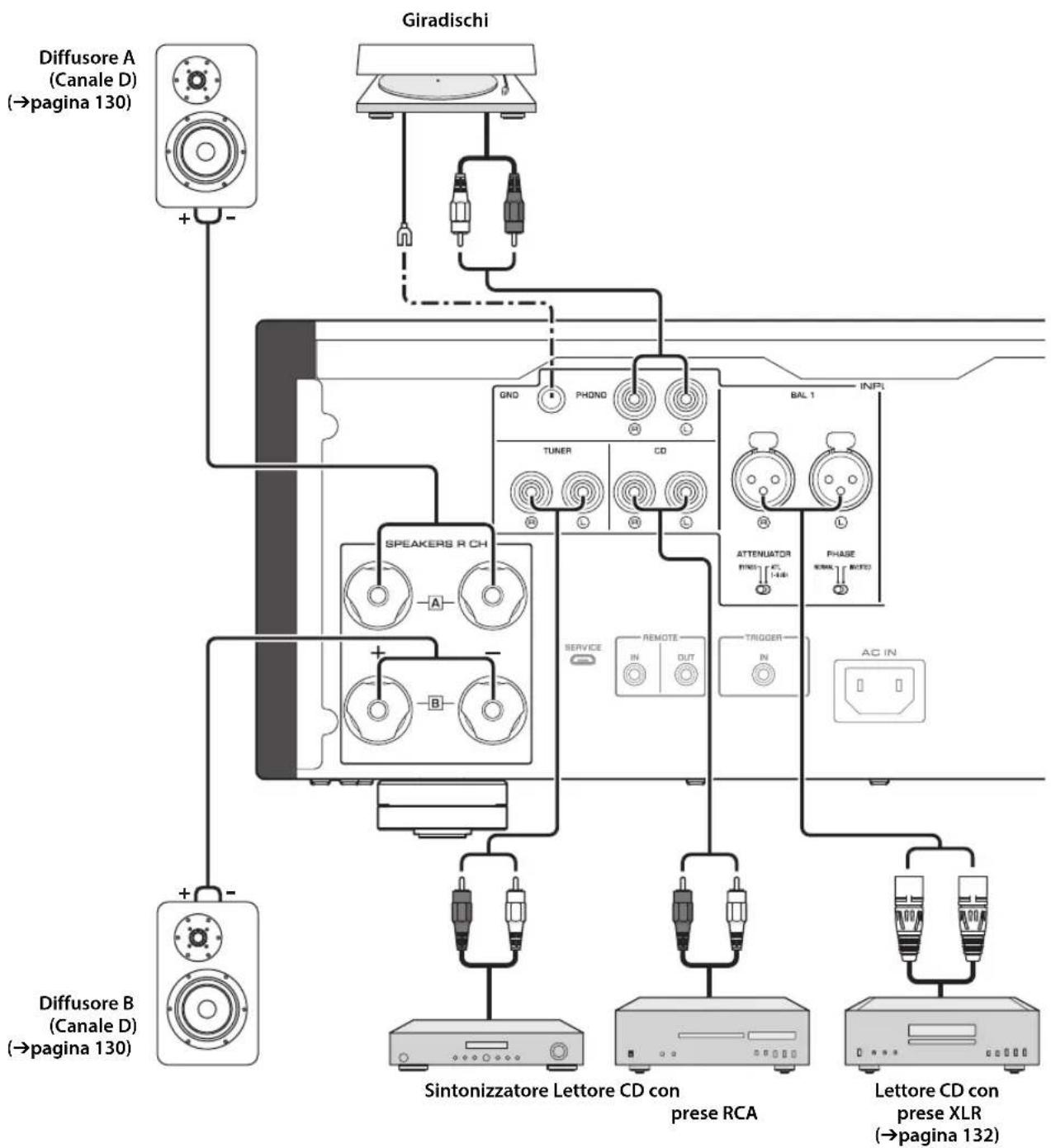

Diagramma dei collegamenti. 128

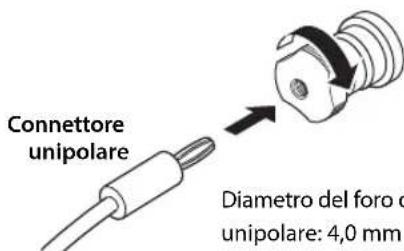

Collegamento dei diffusori 130 Utilizzo dei cavi dei diffusori 130 Utilizzo di cavi con connettore unipolare.. 131

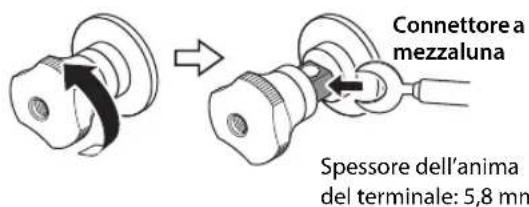

Utilizzo di cavi con connettore a mezzaluna.. 131

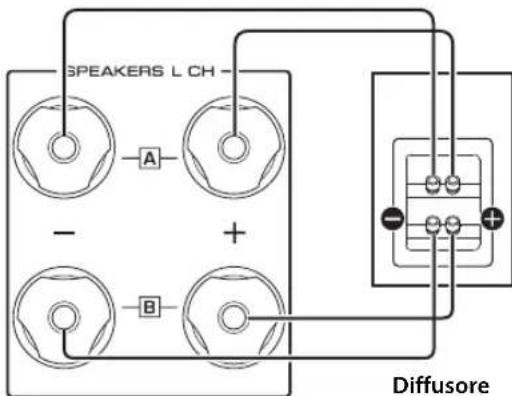

Collegamento bi-wire 131
Collegamento bilanziato. 132

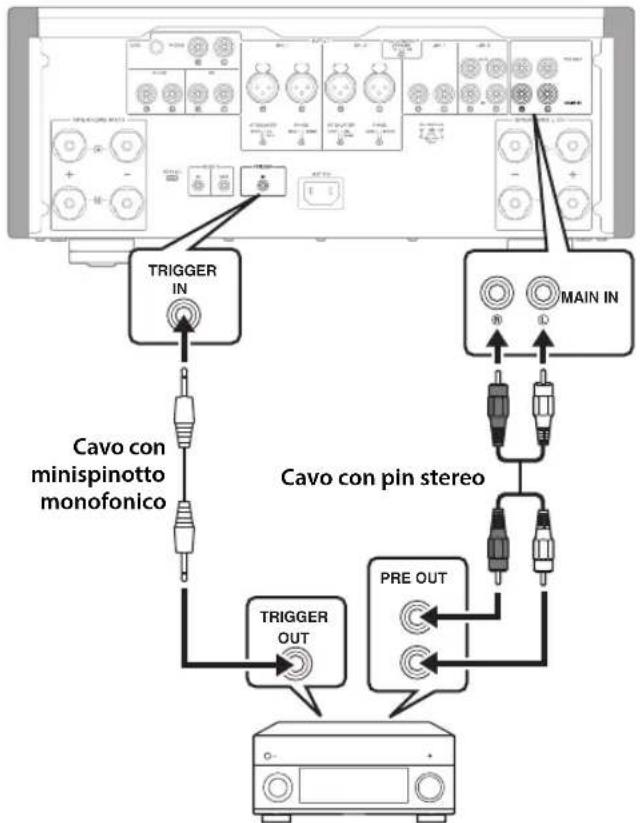

Collegamento di attivazione 132

Collegamento remoto 133

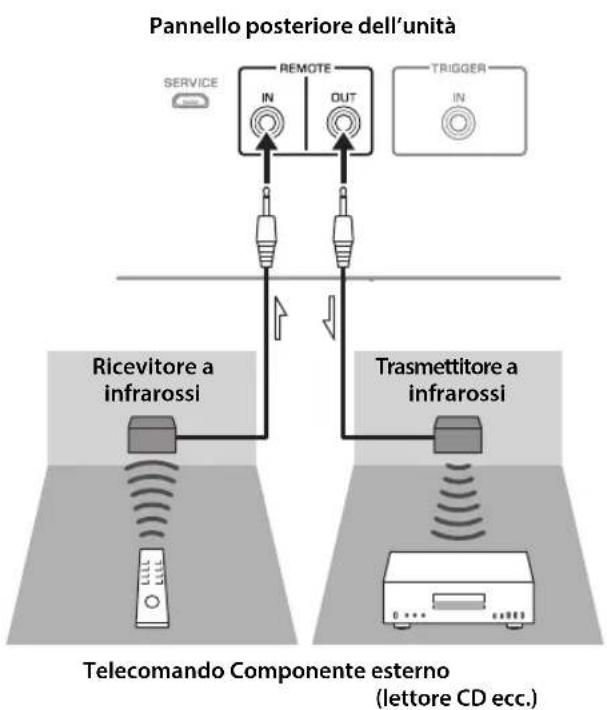

Come comandare l'unità da un'altra stanza 133

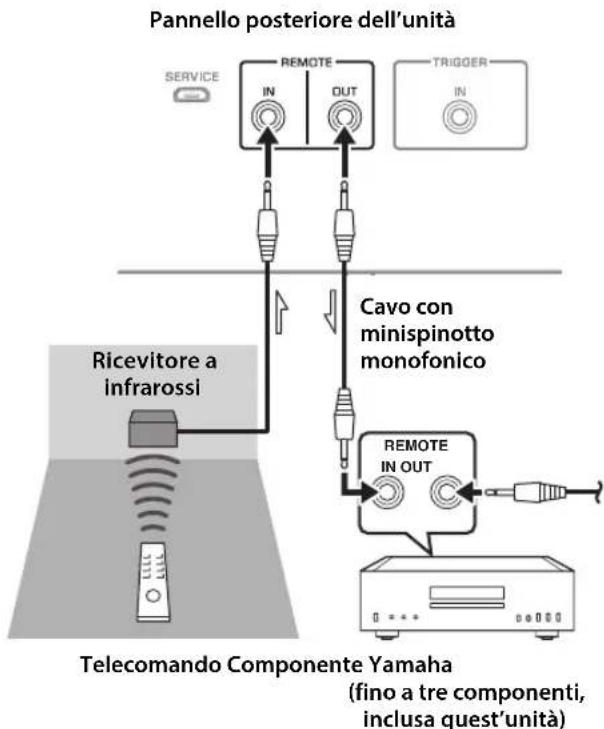

Connessione remota tra componenti
Yamaha 133

Collegamento del cavo di alimentazione 134

Appendice 135

Specifiche. 136

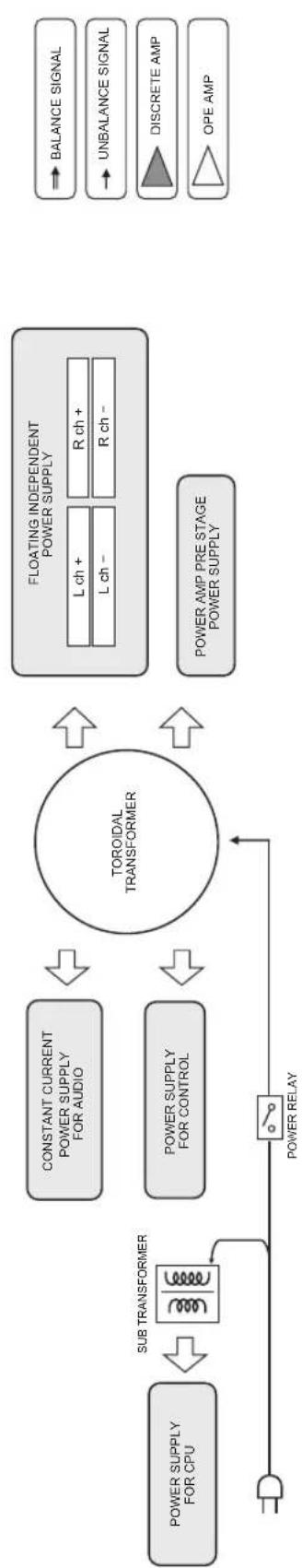

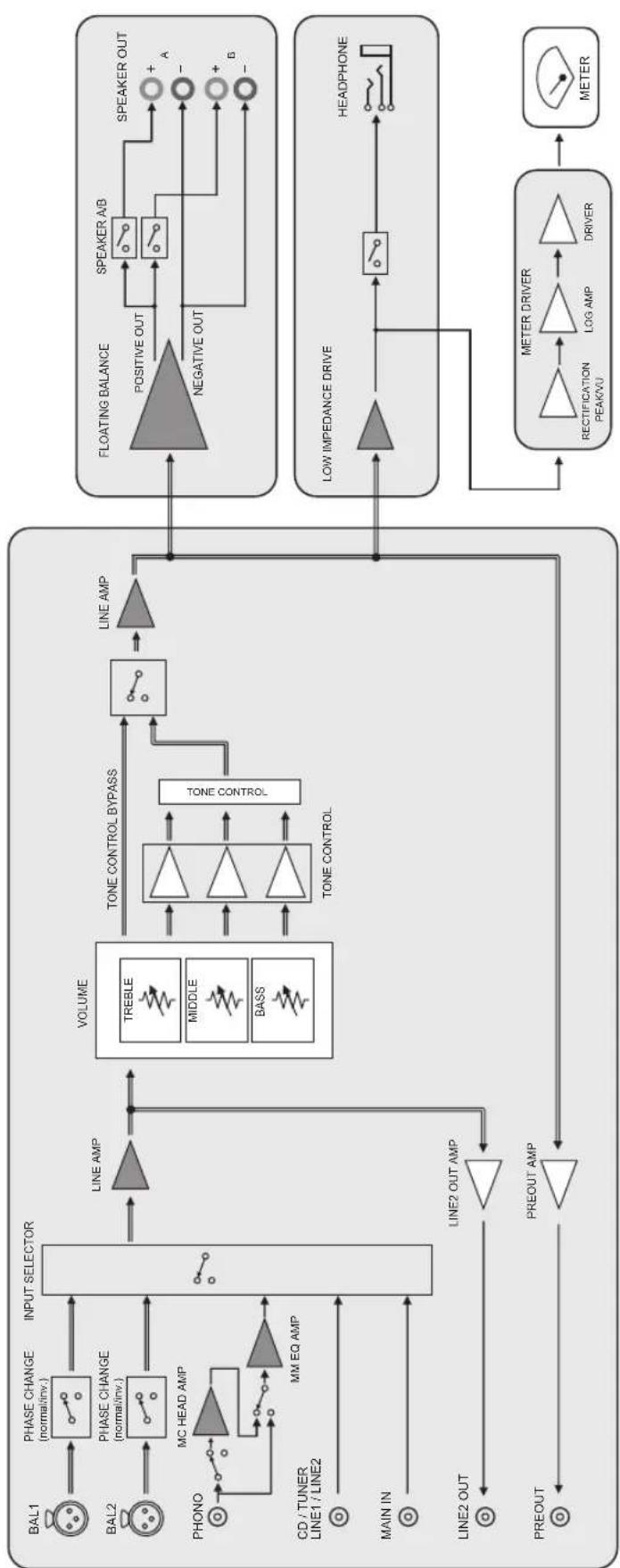

Diagramma a blocchi 138
Caratteristiche acustiche 139

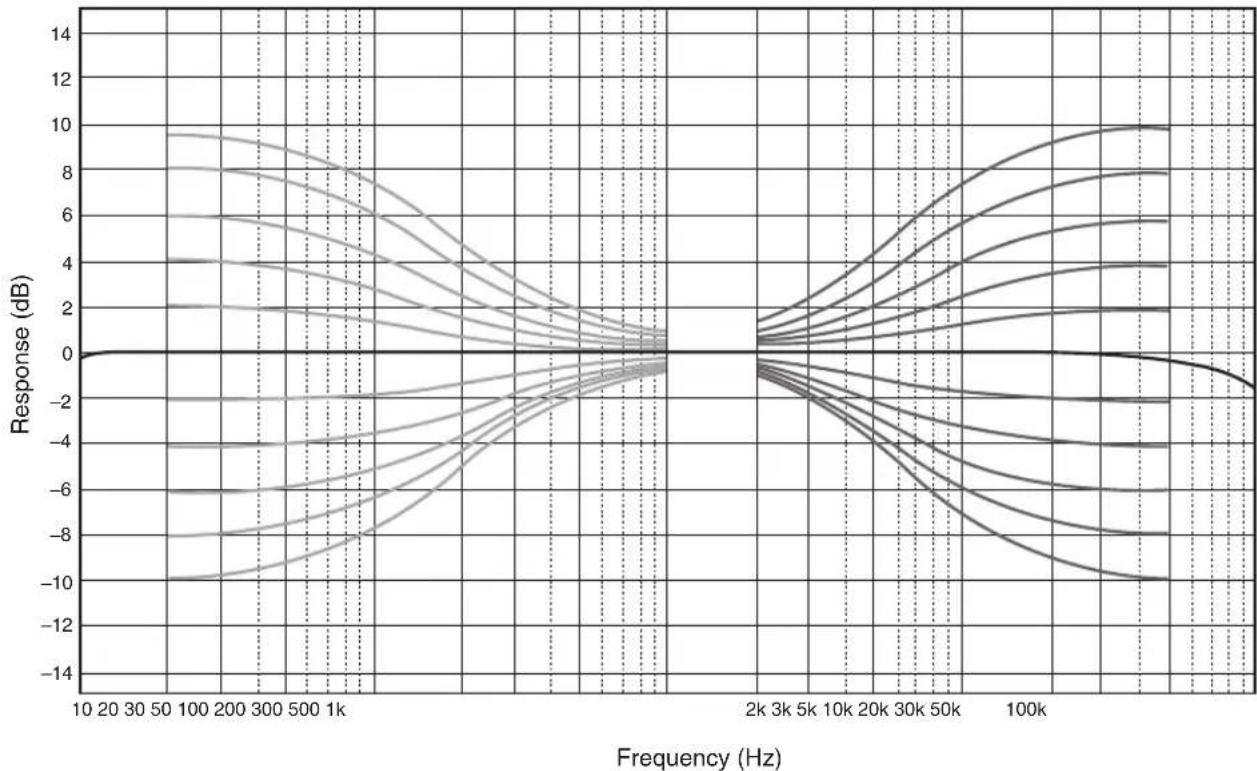

Caratteristiche di controllo dei toni 139

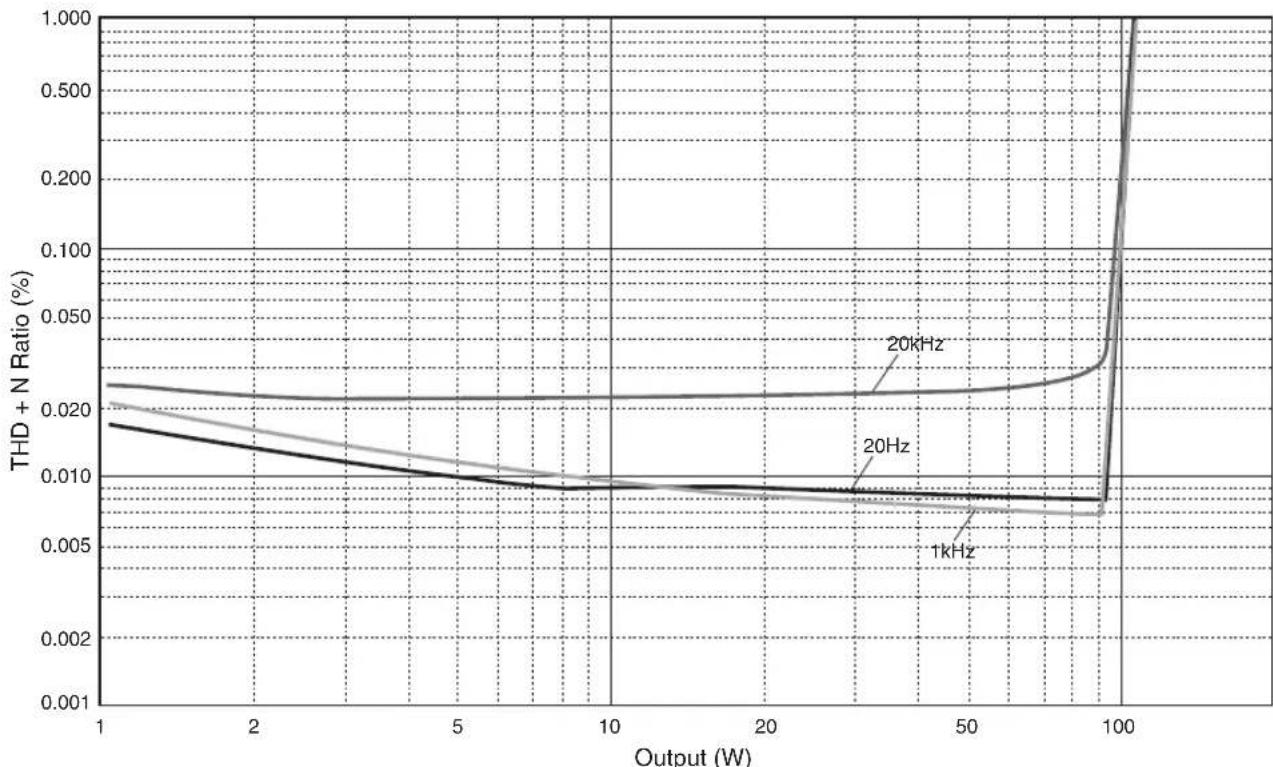

Distorsione armonica complessiva 139

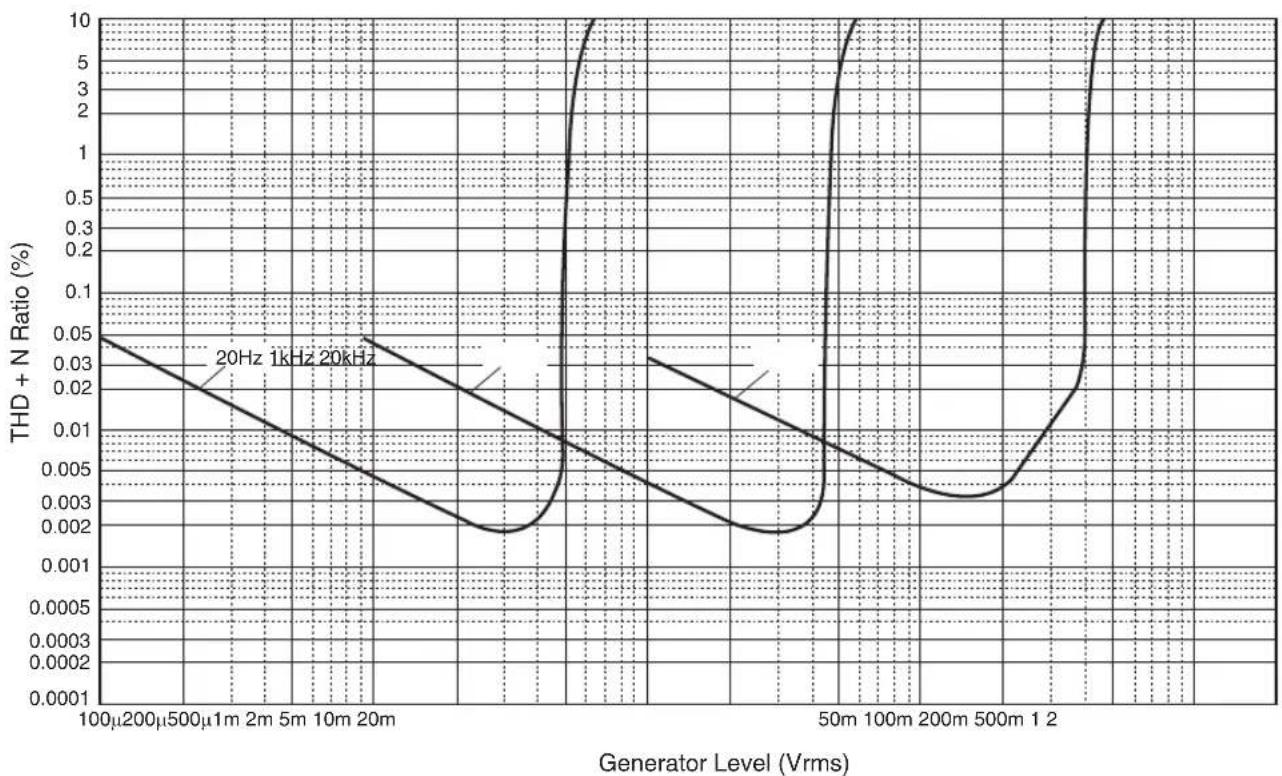

Distorsione armonica complessiva (PHONO). 140
Risoluzione dei problemi 141
Manutenzione 142

Nomie funzioni delle parti

Questa sezione elenca i nomi e descrive le funzioni delle diverse parti sui pannelli anteriore e posteriori e sul telecommando.

Nomi e funzioni delle parti

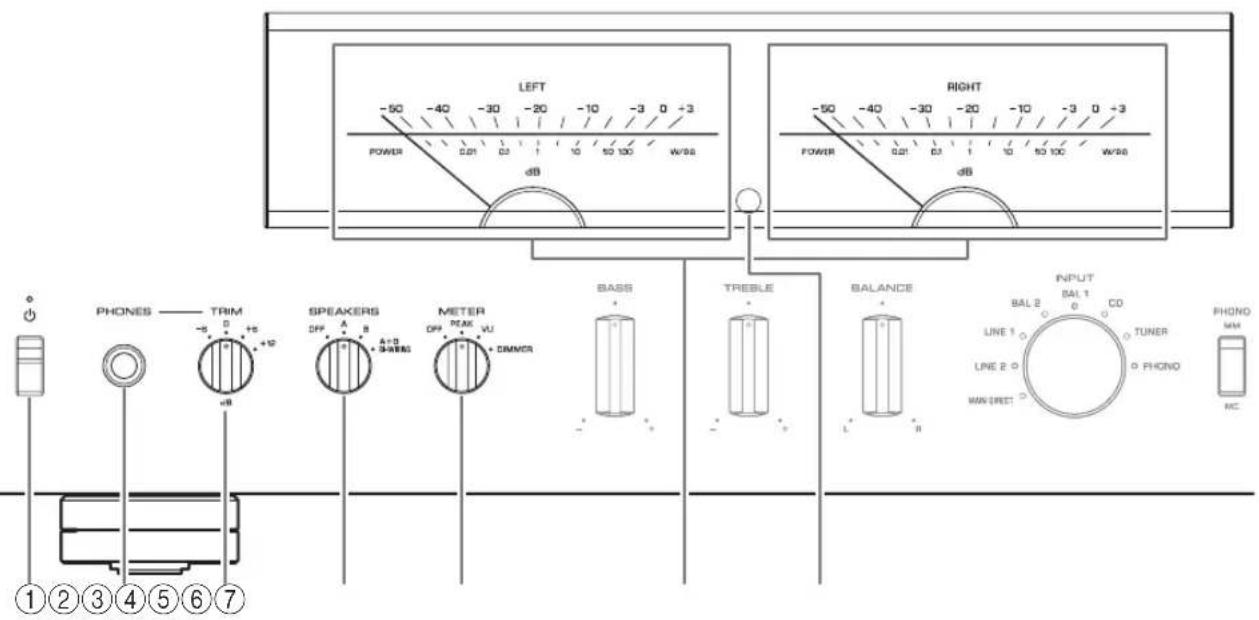

Pannello anteriore

YAMAHA

① Interruttore/indicatore (Alimentazione)

Interruttore (Alimentazione)	Stato alimentazione	Indicatore
Posizione su	Acceso	Illuminato brillamente
	Standby	Illuminato fiocamente
Posizione più Spento	Spento

Mentre l'interruttore (Alimentazione) è sollevato, premerc ripietutamente il tasto AMP sul telecomando per commutare l'alimentazione dell'unità tra accesa e modalità standby. Inoltre, in una delle seguenti condizioni, l'unità entra in modalità standby.

Se la funzione di Standby automatico è abilitata.
(→pagea 122)
- Se si spegne un dispositorio impostato per attivare la connessione con l'unità. (→pagea 132)

AVVISO

Se si preve de non utilizzato l'unità per un periodo di tempo prolongato, assicurarsi di scollegare il cavo di alimentazione dalla presa di corrente. Anche se l'alimentazione è disattivata, un flusso minimo di corrente continua a giungere all'unità.

Nota

• Quando si accende quest'unità, occorrè attendere alcuni secondi prima cheessa sa in grado di riproduire il suono.
  Non riaccendere l'alimentazione dell'unità prima di 10 secondi dallo spegnimento in modo da evitare di produrre rumore.
• Mentre l'unità è in modalità standby, per accendere l'alimentazione dell'unità, prima abbassare l'interruttore (Alimentazione) per spegnere l'unità, quando premere nuovamente l'interruttore.

② Presa PHONES

Collegare qui le cuffie.

Nota

• Il collegamento qui delle cuffie generera i seguenti risultati:
• Non si sentirà alcun suono dai diffusori collegati.
• I segnali audio non saranno trasmessi alle prese PRE OUT.
• Non sare possibile selezionare MAIN DIRECT come sorgente di ingresso.
• Se MAIN DIRECT è selezionato come sorgente di ingresso, i segnali audio non verranno trasmessi alla presa PHONES.

③Selettore TRIM

Regola il guadagno dell'amplificatore delle cuffie.
Selezione l'impostazione di guadagno adatta alle cuffie.

Guadagno disponible:

-6dB,0dB，+6dB，+12dB

④Selettore SPEAKERS

Commuta Ic coppic di diffusori collegati ai terminali SPEAKERS L/R CH A e B sul pannello posteriore come segue:

OFF: non sare trasmesso alcun segnale audio dai diffusori.
A: i segnali audio saranno trasmessi alla coppi di diffusori collegata ai terminali A.
B: i segnali audio saranno trasmessi alla coppia di diffusori collegata ai terminali B.
A+B BI-WIRING: i segnali audio saranno trasmessi alla coppi di diffusori collegata ai terminali A e B. Selezionare questa posizione se si intende esguire un collegamento bi-wire. ( pagina 131)

AVVISO

Se si collegano due coppie di diffusori (A + B) ,utilizzare diffusori con un'impedenza di almeno 8

⑤Selettore METER

Commuta la funzione del misuratore come segue:

OFF: spegne il misuratore e l'illuminazione del display.

PEAK: imposta il tipo di misuratore sul livello di picco. Il misuratore del livello di picco alla il livello istantaneo più alto di un segnale di uscita audio.

VU: imposta il tipo di misuratore su VU (Volume Unit, unità di volume). Il misuratore del livello VU在哪 una valore di uscita audio efficace che rappresenta il modo in cui il suono viene percepito dall'orecchio umano.

DIMMER: Quando selezionato, il DIMMER modifica automaticamente c gradualmente la luminosità del display del misuratore. Quando si ottiene il livello di luminosità desiderato, passare all'impostazione di un altro parametro per confirmare la luminosità.

⑥ Misuratore (LEFT/RIGHT)

Indica il livello di uscita audio dei canali sinistro (LEFT) e destro (RIGHT).

⑦Sensore del telecomando

Riceve i segnali del telecomando. ( pagina 126)

Nomi e funzioni delle parti

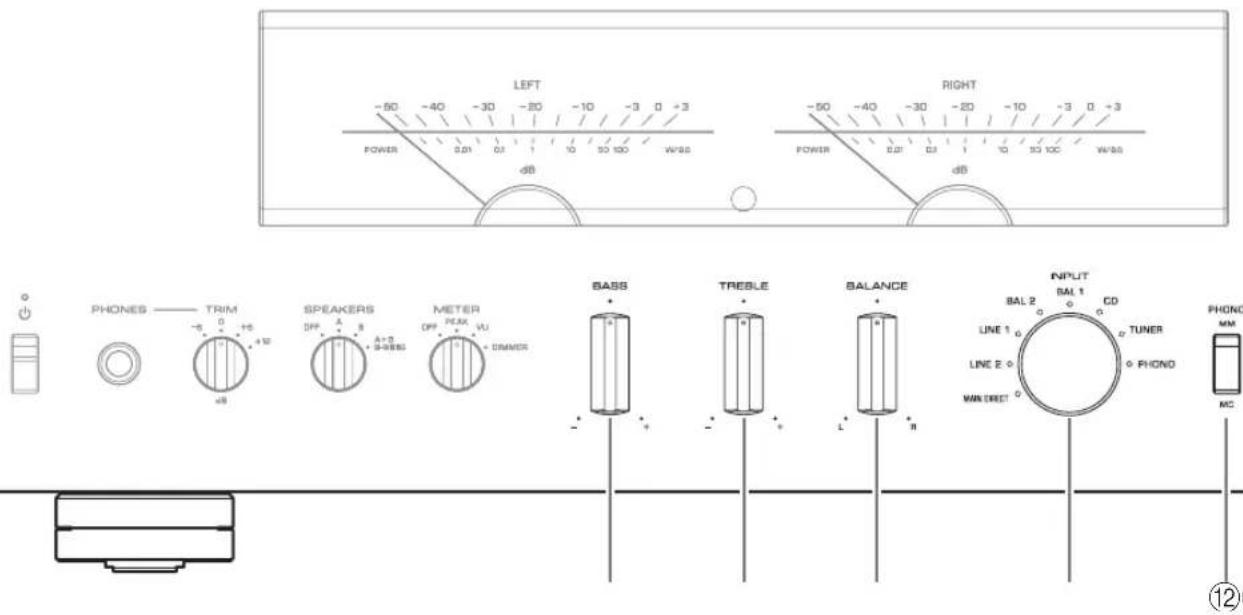

Pannello anteriore

YAMAHA

⑧ Controllo BASS

Regola il volume delle basse frequenze.

Intervallo di regolazione: -10dB - 0 + 10dB

⑨ Controllo TREBLE

Regola il volume delle alte frequenze.

Intervallo di regolazione: -10dB - 0 + + 10dB

10Controllo BALANCE

Regola il bilanciamento dell'uscita audio tra i diffusori sinistro e destro per compensare eventuali squilibri sonori causati alla posizione dei diffusori o dalle condizioni della stanza di ascolto.

Nota

• Se entrambi i controlli BASS e TREBLE sono impostati a 0 (zero), il segnale audio bypasserà il circuito di controllo del tono.
• Le impostazioni dei controlli BASS, TREBLE e BALANCE non influiscono sui segnali di ingresso delle prese MAIN IN né sui segnali di uscita delle prese LINE 2 OUT.

⑪Selettore/indicatore INPUT

Selezione la sorgente di ingresso. L'indicatore della sorgente di ingresso selezionata si accende. I segnali audio della sorgente di ingresso selezionata verranno trasmessi alle prese LINE 2 OUT.

MAIN DIRECT: Seleziona il componente collegato alle prese MAIN IN come sorgente di ingresso.
LINE 1/LINE 2: Seleziona il componente collegato alle prese LINE 1 o LINE 2 come sorgente di ingressso.
BAL 1/BAL 2: Sezione il componente collegato alle prese di ingressso BAL 1 o BAL 2 come sorgente di ingressso.
CD: Seleziona illettore CD collegato alle presc di ingressso CD come sorgente di ingressso.
TUNER: Seleziona il componente collegato alle presedi ingresso TUNER come sorgente di ingresso.
PHONO: Seleziona il giradischi collegato alle prese di ingresso PHONO come sorgente di ingresso.

Nota

• Se MAIN DIRECT è selezionato come sorgente di ingresso, i segnali audio non verranno trasmessi alle prese PRE OUT, LINE 2 OUT o PHONES.
• Se è selezionato LINE 2, i segnali audio non verranno trasmessi alle prese LINE 2 OUT.

②Interruttore PHONO

Portare l'interruttore su MM o MC a seconda del tipo di testina magnetica posseduta dal giradischi collegato alle prese di ingresso PHONO sul pannello posteriore.

Nota

Se si sostituisce la testina, assicurarsi di spegnere sempre prima quest'unità.

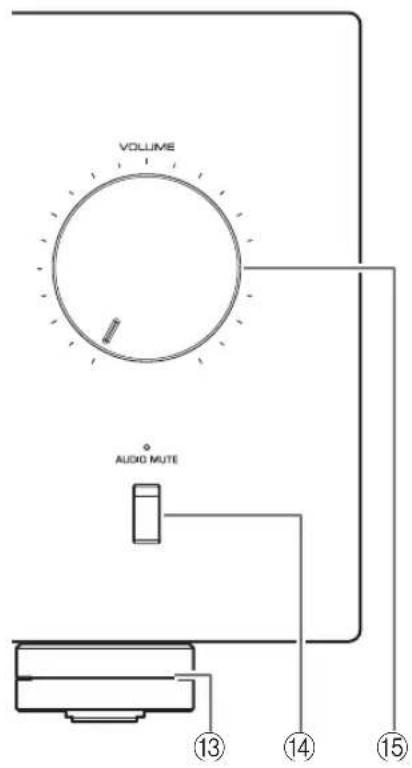

⑬ Piedini

Se l'unità è instabile, regolare l'altezza dei piedini ruotandoli secondo necessità.

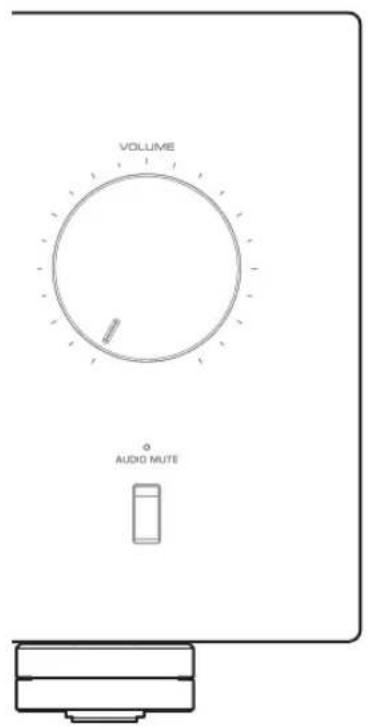

14Interruptore/indicatorate AUDIO MUTE

Premere quello interruttoro per ridurre di circa 20 dB il volume attuale. L'indicatore si accenderà. Premerlo nuovamente per riportare il volume audio al suo livello precedente. L'indicatore si spegnerà.

15Manopola VOLUME

Regola il livello del volume. Questa impostazione non influisce sul livello di uscita delle prese LINE 2 OUT.

AVVISO

Se si selezione MAIN DIRECT come sorgente di ingresso per l'unità, il livello del volume sare fisso. In quello caso, regolare il volume usando il controllo del volume dell'amplificatore esterno collegato alle prese MAIN IN.

Nomi e funzioni delle parti

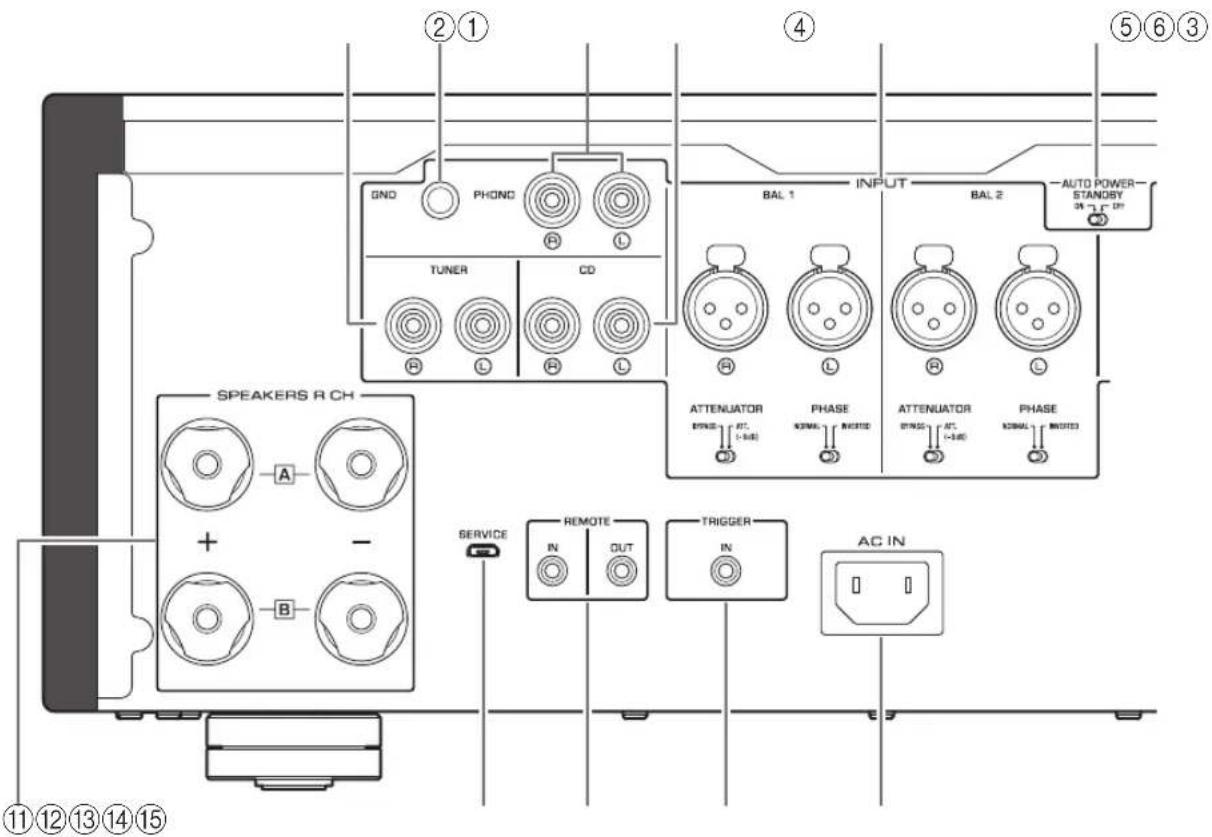

Pannello posteriore

① Prese di ingresso TUNER

②Terminale GND (terra)

Se si collega un giradischi all'unità, eseguirne la messa a terra tramite il terminale GND in modo da ridurre il rumore.

ATTENZIONE

Non allentare troppo la manopola del terminale GND. In caso contrario, la manopola potrebbe svitarsi eVenire ingerita accidentalmente da un bambino.

Nota

Non si tratta di una messa a terra per la sicurezza.

③ Prese di ingresso PHONO

④ Prese di ingresso CD

⑤ Prese di ingresso BAL 1/BAL 2 (bilanciate)

Nota

Impostare correttamente i selettori ATTENUATOR e PHASE per i componenti di riproduzione collegati all'unità. (→pagea 132)

⑥Interruftore AUTO POWER STANDBY

ON: L'unità entra automaticamente in modalità standby se viene lasciata accesa ma inutilizzata perutto ore (funzione di Standby automatico).

OFF: L'unità non entra in modalità standby automaticamente.

⑦ Presedi ingresso LINE1

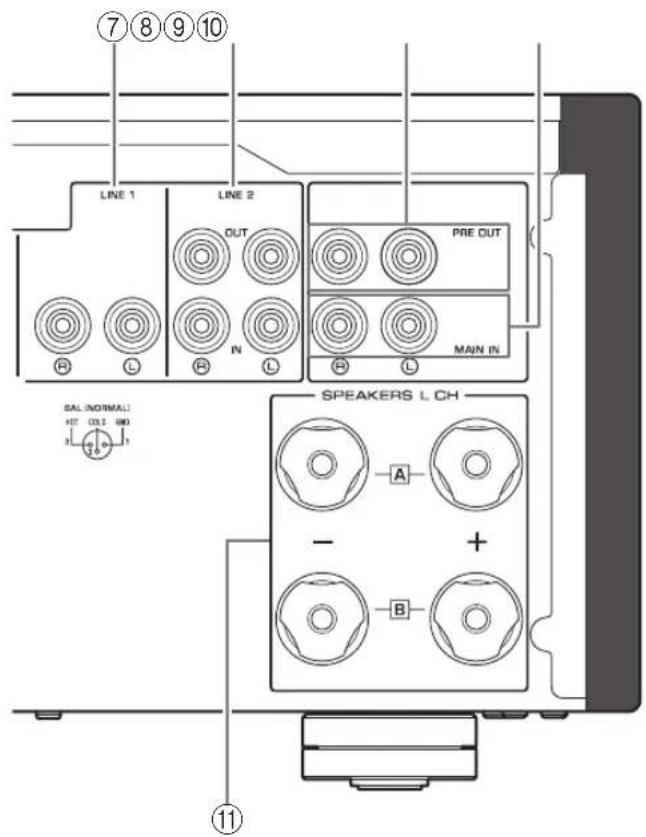

⑧ Prese LINE 2

Collegare componenti esterni che dispongono di presede ingresso/uscita audio analogiche.

⑨Prese PRE OUT

Nota

• I segnali audio trasmessi alle prese PRE OUT sono gli stessi segnali di canale trasmessi ai terminali SPEAKERS L/R CH.
• Le seguenti impostazioni dei parametri valgono per i segnali audio delle prese PRE OUT.

-BASS
-TREBLE
-BALANCE
VOLUME

⑩ Prese MAIN IN

Collegare componenti esterni che dispongano della funzione di regolazione del volume in modo da poter utilizzato l'unità come amplificatore di potenza.

AVVISO

Se si selezione MAIN DIRECT come sorgente di ingresso per l'unità, il livello del volume sare fisso. In quello caso, regolare il volume usando il controllo del volume dell'amplificatore esterno collegato alle prese MAIN IN.

① Terminali SPEAKERS L/R CH

12Presa SERVICE

Questa presa èutilizzata per collaudare il prodotto.

Collegare qui componenti esterni che supportino la funzione remota. () pagina 133

14Presa TRIGGER IN

Collegare qui componenti esterni che supportino la funzione di attivazione. ( pagina 132)

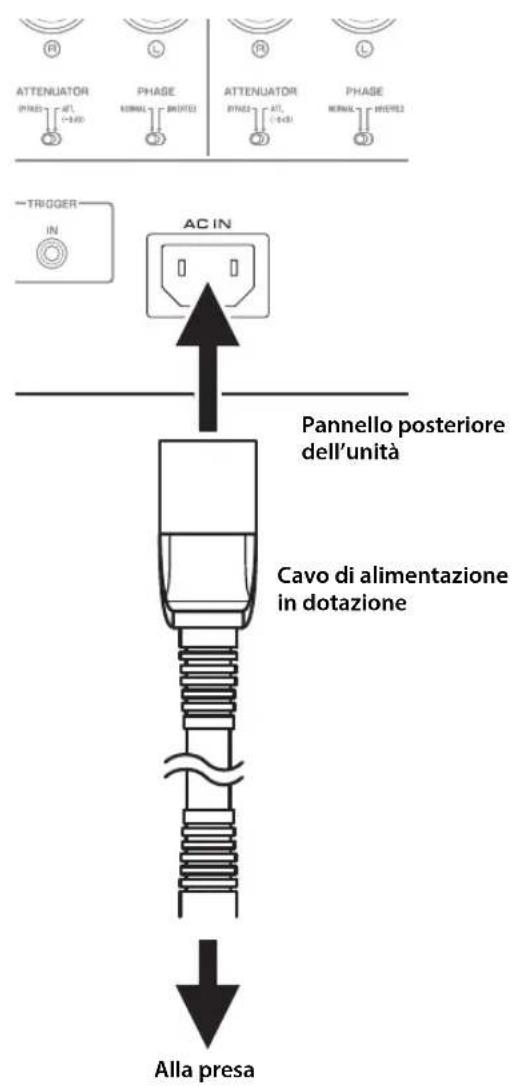

15Presa AC IN

Collegare qui il cavo di alimentazione fornito in dotazione. ( pagina 134)

Nomi e funzioni delle parti

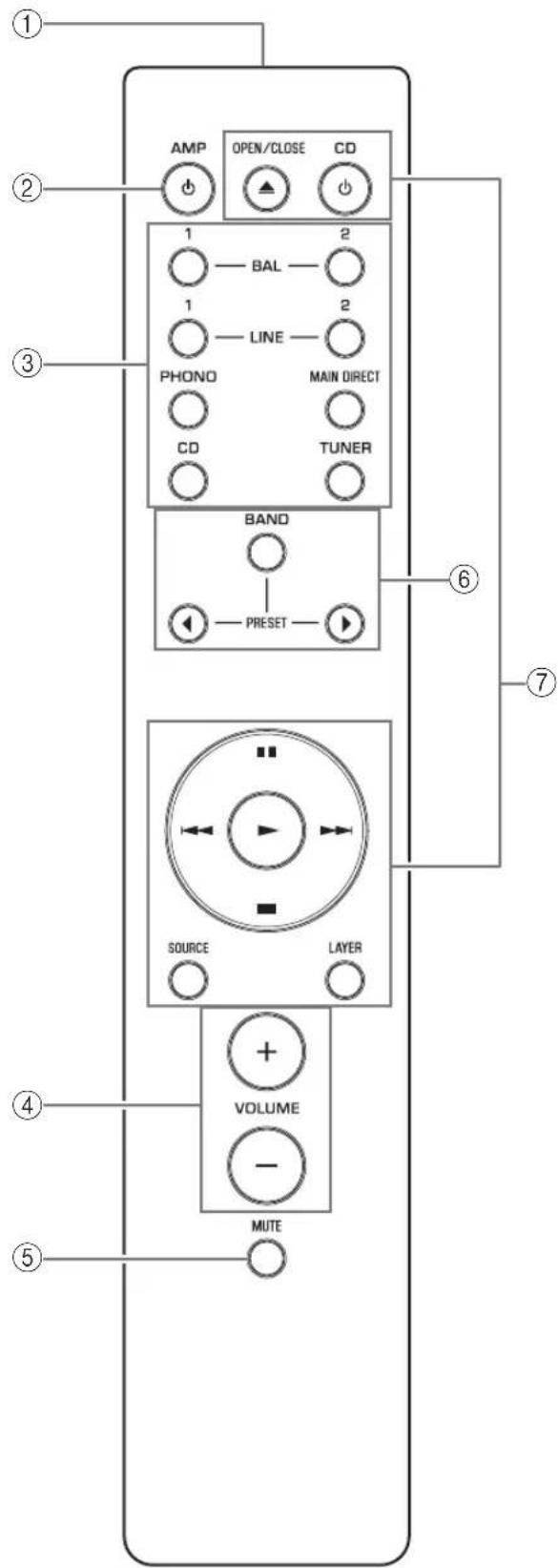

Telecomando

① Trasmettitore a raggi infrarossi

Trasmette i segnali di controllo a infrarossi all'unità.

( pagina 126)

②Tattoo AMP

Accende l'unità o la imposta in modalità standby.

( pagina 118)

③Tasti di selezione ingresso

Selezione la sorgente di ingresso.

I segnali audio della sorgente di ingresso selezionata verranno trasmessi alle prese LINE 2 OUT.

BAL 1/BAL 2: Seleziona il componente collegato alle prese di ingressso BAL 1 o BAL 2 come sorgente di ingressso.

LINE 1/LINE 2: Seleziona il componente collegato alle prese LINE 1 o LINE 2 come sorgente di ingressso.

PHONO: Seleziona il giradischi collegato alle prese di ingresso PHONO come sorgente di ingresso.

MAIN DIRECT: Selezione il componente collegato alle prese MAIN IN come sorgente di ingresso.

CD: Sezione illettore CD collegato alle presdi ingressso CD come sorgente di ingressso.

TUNER: Seleziona il componente collegato alle presedi ingresso TUNER come sorgente di ingresso.

Nota

• Se MAIN DIRECT è selezionato come sorgente di ingresso, i segnali audio non verranno trasmessi alle prese PRE OUT, LINE 2 OUT o PHONES.
• Se è selezionato LINE 2, i segnali audio non verranno trasmessi alle prese LINE 2 OUT.

④Tasti VOLUME +/-

Regola il livello del volume. Questa impostazione non influisce sul livello di uscita delle presc LINE 2 OUT.

AVVISO

Se si selezione MAIN DIRECT come sorgente di ingresso per l'unità, il livello del volume sare fisso. In questo caso, regolare il volume usando il controllo del volume dell'amplificatore esterno collegato alle prese MAIN IN.

⑤Taste MUTE

Premere quello tasto per ridurre di circa 20 dB il volume attuale. Premerlo nuovamente per riportare il volume audio al suo livello precedente.

6Tasti di controlo del sintonizzatore

Controllo delle funzioni del sintonizzatore Yamaha collegato. Per maggiori informazioni, consultare il manuale di istruzioni del sintonizzatore.

⑦Tasti di controllo dellettore CD

Controllo delle funzioni dellettore CD Yamaha collegato.Per maggiori informazioni, consultare il manuale di istruzioni dellettore CD.

Tasto OPEN/CLOSE: Apre o chiude il piatto portadisco dellettore CD collegato.

Tasto CD: Accende illettore CD collegato o lo imposta in modalità standby.

(Riproduci): Avvia la riproduzione sullettore CD.
(Pausa): Mette in pausa la riproduzione sullettore CD.

Premercpqrarpirendere lariproduzione.

(Arresto): Arresta la riproduzione sullettore CD.
/ (Salta): Permette di saltare al brano successivo o di tornare all'inizio del brano attuale.

Tasto SOURCE: Seleziona la sorgente da riproduire sullettore CD. La sorgente da riproduire cambia a agli pressione di quello tasto.

Tasto LAYER: Commuta lo strato di riproduzione di un Super Audio CD ibrido da "Super audio CD" a "CD" e viceversa

Nota

Alcuni sintonizzatori olettori CD Yamaha potrebbero non supportare i tasti di controllo del sintonizzatore o dellettore CD.

Nomi e funzioni delle parti

Installazione delle batterie nel telecomando

1 Rimuovere il coperchio del vano batterie.

2Inserire due batterie (AAA, R03, UM-4) tenendo presente leindicazioni di polarità (+e - ) all'interno del vano batterie.

Funzionamento del telecomando

Utilizzato il telecomando entro il raggio d'azione illustrato di seguito puntando il telecomando verso il relativo sensore sul pannello anteriore dell'unità.

3Riapplicare il coperchio del vano batterie.

Collegamenti

Questa sezione spiega come collegare l'unità ai diffusori e componenti di sorgente audio.

Collegamenti

Diagramma dei collegamenti

ATTENZIONE

Assicurarsi di completing tutti i collegamenti prima di collegare il cavo di alimentazione a una presa elettrica. ( pagina 134)

AVVISO

Se un componente è collegato alle prese MAIN IN, il livello del volume dell'unità sera fisso. Non collegare quando unlettore CD o altri componenti che non disponano della regolazione del volume per le prese MAIN IN. In caso contrario, potrebbe essere emesso un suono ad alto volume con seguente malfunzionamento dell'unità o danneggiamento dei diffusori.

Collegamenti

Collegamento dei diffusori

Nota

• Poiché l'amplificatore di potenza è del tipo flottante bilanciato, i seguenti tipi di collegamento non sono possibili.

-Collegamento tra due terminali ^ 喜 + ^ 喜 (oppure due -dei canali sinistro e destro (Fig.1).
- Collegamento di ciascun terminale "--" dei canali sinistro e destro dell'unità al canale opposto dei diffusori (collegamento incrociato, Fig. 2).
- Collegamento dei terminali " -" del canale sinistro/ destro (o se vengono accidentalmente in contatto) con la parte metallica del pannello posteriore dell'unità.

Figura 1

Figura 2

Non collegare un subwoofer attivo ai terminali SPEAKERS L/R CH. Collegare il subwoofer alle prese PRE OUT dell'unita.

Utilizzo dei cavi dei diffusori

1 Rimuovere circa 10mm di isolamento dall'estremità di ciascun cavo dei diffusori e attorcigliare in un fascio i fili esposti del cavo in modo da evitare corto circuiti.

2Svitare la manopola su ciascun terminale dei diffusori, quando insertire il filo scoperto nel foro laterale del terminale.

Diametro del foro del filo del cavo del diffusore: 6,0 mm

3Stringere la manopola.

ATTENZIONE

• Non allentare troppo la manopola. In caso contrario, la manopola potrebbe svitarsi eVenire ingerita accidentalmente da un bambino.
• Per ridurre il rischio di scosse elettriche, non toccare i terminali dei diffusori nelle l'unità è accesa.

AVVISO

• Se i terminali SPEAKERS entrano in contatto con uno scaffale metallico, si potrebbe verificare un corto circuito e seguenti danni all'unità. Se l'unità viene installata su uno scaffale metallico, assicurarsi di Maintainere spazio libero sufficiente onde evitare che i terminali SPEAKERS tocchino lo scaffale.
• Non lasciare che le porzioni scoperte dei cavi dei diffusitori si tocchino e non lasciare che tocchino altre parti in metallo di quest'unità. In caso contrario, l'unità e/o i diffusori potrebbero essere danneggiati.

Nota

Tutti i collegamenti devono essere corretti: L (sinistro) a L, R (destro) a R, " + " a " + " e " - " a "-". Per maggiori informazioni sulla procedura di collegamento, consultare il manuale di istruzioni dei diffusori.

Utilizzo di cavi con connettore unipolare

(Modelli per U.S.A., Canada, Australia, Cina e Taiwan)

Per prima casa, stringere la manopola del terminale SPEAKERS e insere lo spinotto unipolare nella testa della manopola.

Utilizzo di cavi con connettore a mezzaluna

1Svitare la manopola e quindiMETTERE il connettore a mezzaluna fra I'anello e la base del terminale.

2Stringere la manopola.

Un collegamento bi-wire Separate il woofer dai medi e dagli alto. I diffusori che supportano il collegamento bi-wire dispongono di due coppie di terminali (per un totale di quattro terminali). Queste due coppie di terminali sono suddividere i diffusori in due parti independenti. Per effettuare quello tipo di collegamento, è necessario collegare i driver dei medi e degli alto a una Coppia di terminali e i driver dei bassi a un'altra Coppia di terminali.

1 Rimuovere le barrette o i ponticelli sui diffusori.

2Collegare l'unità ai diffusori come illustrato nella figura seguente.

Esempio di collegamento del canale sinistro

Pannello posteriore dell'unità

3Impostare il selettore SPEAKERS sul pannello anteriore su A+B BI-WIRING.

Collegamenti

Collegamento bilanziato

É possibile collegare unlettore CD o unlettore di rete che disponga di presc di uscita bilanciate di tipo XLR alle presc di ingressso BAL 1 o BAL 2 dell'unità. Per questo collegamento,utilizzare cavi bilanciati di tipo XLR.

Selettore ATTENUATOR: Consente di impostare il livello di ingresso consentito per le prese di ingresso bilanciate. Selezionare ATT. (-6 dB) se l'uscita audio del componente collegato produce distorsione.

Selettore PHASE: Consente di impostare la posizione (fase) del pin HOT (pin n. 2: HOT o pin n. 3: HOT) sulle prese di ingresso bilanciate.

NORMAL

(Pin n. 2: HOT)

INV.

(Pin n. 3: HOT)

Consultare il manuale diistruzioni del componente collegato per scopire la posizione del pin HOT nelle prese di uscita del componente.

Nota

• Selezionare NORMAL (il pin n. 2 è HOT, ossia conduttore) in caso di utilizzato di unlettore Yamaha.
  Non utilizzare contemporaneamente collegamenti bilanziati e non bilanziati per un componente. Questo doppio collegamento crea un loop di terra che produce energia statica e rumore.
• Quando si collega un cavo, assicurarsi di allineare i pin sul connettore con i fori sulla presa, quindi inseire il connettore XLR maschio nella presa sono a sentire un cli. Per rimuovere il cavo, estrarre il connettore XLR maschio nelle si tiene premuta in giù la leva sulla presa di ingressro BAL 1 o BAL 2.

Connettore XLR
(femmina)
Connettore XLR (maschio)

Leva
Presa di ingresso BAL 1/BAL 2

• Per un collegamento bilanziato, selezionare BAL 1 o BAL 2 come sorgente di ingresso.

Collegamento di attivazione

É possibile collegare un ricevitore AV Yamaha o un altro componente che supporti la funzione di attivazione. É possibile controllare l'unità in sincronia con un componente collegato.

Pannello posteriore dell'unità
Ricevitore AV Yamaha o alto
componente che dispona di prese
TRIGGER OUT e PRE OUT

Quando l'alimentazione del componente collegato è accesa, si accendeanche l'unità. Contemporaneamente, la sorgente di ingressso all'unità è impostata su MAIN DIRECT.

Sc MAIN DIRECT è stata selezionata come sorgente di ingressso per l'unità, quando il componente collegato non è alimentato, l'unità entrèra in modalità standby.

Nota

Se si spegne l'unità, non verrà attenuata l'alimentazione all'unità.

Collegamento remoto

Come comandare I'unità da un'altra stanza

Se si collega un trasmettitore e ricevitatore a infrarossi alle presc REMOTE IN/OUT dell'unità, è possibile comandare quest'unità e/o il componente esterno utilizzato il telecomando in dotazione in un'altra stanza.

■Connessione remota tra componenti Yamaha

Se si dispone di un'alto componente Yamaha che supporta la connessione remota, non è necessario un trasmettitore a infrarossi. Collegare un ricevitore a infrarossi alle prese REMOTE IN/OUT dell'unità come ilustrato di seguito.

É possible configurare fino a tre componenti Yamaha (inclusa l'unità) per il collegamento remoto.

Collegamenti

Collegamento del cavo di alimentazione

Terminati tutti i collegamenti, collegare il cavo di alimentazione al connettore AC IN dell'unità e a una presa di corrente.

Appendice

Questa sezione elenca le specifiche tecniche dell'unità.

Appendice

Specifiche

Potenza di uscita nominale (da 20 Hz a 20 kHz, 0,07% THD) 2 canali

[Modello per l'Asia]

8Ω 90W+90W
4Ω 145W+145W

[Altri modelli]

8Ω 100W+100W
4Ω 150 W + 150 W

Potenza dinamica

[Modello per l'Asia]

8Ω 100W+100W
6Ω 130W+130W
4Ω 180W+180W
2Ω 290W+290W

[Altri modelli]

Potenza di uscita IEC (1 kHz, 0,07% THD)

[Modelli per Regno Unito ed Europa]

8Ω 105W+105W

Potenza di uscita massima effettiva (JEITA, 1 kHz, 10% THD)

[Modello per l'Asia]

Larghezza di banda potenza (0,1%) THD, 50 W) 2 canali

Fattore di attenuazione (1 kHz)

8Ω 250 o piu

Sensibilità ingresso/Impedenza ingresso (1 kHz, 100 W/8Ω)

PHONO (MC) 150 Vrms / 50Ω
PHONO (MM) 3.5 mVrms / 47 kΩ
CD (o simile) 200 mVrms / 47 kΩ
MAIN IN 1 Vrms/47 kΩ
BAL 1/BAL 2 . 200mVrms / 100k

Tensione massima segnale in ingresso (1 kHz, 0,5% THD)

PHONO (MC). 2,0 mVrms
PHONO (MM) 50 mVrms
CD (o simile) 2,80 Vrms
BAL 1/BAL 2
BYPASS. 2,80 Vrms
ATT. (-6 dB). 5,60 Vrms

Tensione di uscita nominale/impedenza di uscita

LINE 2 OUT . 200 mVrms / 1,5 kΩ
PRE OUT. 1 Vrms / 1,5 kΩ

Potenza nominale di uscita della presa delle cuffie (1 kHz, 32Ω, 0,2% THD)

50mW + 50mW

Rispostainfrequenza

Da 5 Hz a 100 kHz +0/-3 dB
Da 20Hz a 20kHz +0 / - 0,3 dB

Deviazioni dall'equalizzatore RIAA

PHONO (MM/MC) ± 0,5 dB

Distorsione armonica complessiva piu rumore

(JEITA, ingresso 0,5 V, da 20 Hz a 20 kHz)

2 canali

PHONO (MC) LINE 2 OUT, 1,2 Vrms.0,02%
PHONO (MM) LINE 2 OUT, 1,2 Vrms .005%
CD (o simile)/BAL 1/BAL 2 →
SPEAKERS OUT, 50 W/8Ω. 0,035%

Rapporto segnale/rumore (JEITA, rete IHF-A)

PHONO (MC) 90 dB
PHONO (MM) 96 dB

CD (o simile) 110 dB

BAL 1/BAL 2 114 dB

Separazione dei canali (JEITA, 1 kHz/10 kHz)

PHONO (MC) 66/77 dB o piu

PHONO (MM) 90/77 dB o piu

CD (o simile)/BAL 1/BAL 2 74/54 dB o piu

Caratteristiche di controllo dei toni

BASS

Enfasi/riduzione. 50 Hz / ± 9 dB

Frequenza di turnover 350 Hz

TREBLE

Enfasi/riduzione. 20 kHz / ±9 dB

Frequenza di turnover 3,5 kHz

Precisione della misurazione

...Classe 2.5

Alimentazione

[Modelli per USA e Canada] CA 120 V, 60 Hz

[Modello per la Cina] CA 220 V, 50 Hz

[Modello per la Corea]. CA 220 V, 60 Hz

[Modello per l'Australia] CA 240 V, 50 Hz

[Modelli per Regno Unito ed Europa]

CA 230 V, 50 Hz

[Modello per l'Asia] ....CA 220-240 V, 50Hz / 60Hz

[Modello per Taiwan] .CA 110 V, 60 Hz

Consumo energetico

350W

Modalità spento 0,1 W

Modalità standby 0,2 W

Consumo energetico massimo (1 kHz, 4Ω 10% THD)

[Modello per Taiwan] 700 W

Dimensioni (L× A× P)

435× 180× 464mm

Peso

24,7 kg

• Il contento del presente manuale si applica alle ultime specifiche tecniche a partire alla data di pubblicazione. Per ottenere la versione più recente del manuale, accedere al site Web Yamaha e scaricare il file corrispondente.

Appendice

Diagramma a blocchi

Caratteristiche acustiche

■Caratteristiche di controlo dei toni
Distorsione armonica complessiva

Appendice

Distorsione armonica complessiva (PHONO)

Risoluzione dei problemi

Se quest'unità non funziona a dovere, consultare la segunte tabella. Sc il problema riscontrato non fosse presente nell'elenco o se i rimedi proposti non fossero di aiuto, spegnere l'unità, scollegare il cavo di alimentazione e mettersi in contatto col rivenditore autorizzato o centro assistenza Yamaha più vicino.

Problema Causa Rimedio			Vedere pagina
L'unità non si accende.	Il cavo di alimentazione non è collegato alla presa AC IN del pannello posteriore o a una presa di corrente alternata.	Collegare saldamente il cavo di alimentazione. 134
	Quest'unità è stata esposta a forti scariche elettriche (ad esempio fulmini o forte elettricità statica).	Spagnere l'unità, scollegare il cavo di alimentazione dall'a presa CA, attendere circa 30 secondi, quindi ricollegarlo.	-
L'indicatore (Alimentazione) sul pannello anteriore lampeggia.	Il circuito di protezione è stato attivato da un corto circuito o altro.	Controllare che i fili dei diffusori non si tocchino fra loro e che non siano in cortocircuito col pannello posteriore dell'unità, quindi riaccendere l'unità.	130
	I circuiti interni di quest'unità hanno migliorche problema.	Scollegare il cavo di alimentazione dall'a presa di corrente e rivolgersi al rivenditore o centro servizio autorizzato Yamaha più vicino.	-
A unità accesa, l'indicatore INPUT lampeggia e il volume diminuisce.	Il circuito di protezione è stato attivato da un corto circuito oILT.	Controllare che i fili dei diffusori non si tocchino fra loro e che non siano in cortocircuito col pannello posteriore dell'unità, quindi riaccendere l'unità.	130
Non viene emesso audio.	Ingrassso scelto scorretto o collegamenti scorretti.	Verificare il collegamento dei cavi. Se il problema persistsiste, i cavi sono probabilitmente difettosi.	128
	Non si è scelta una sorrente di segnale adatta.	Scegliere una sorrente di segnale adatta whilee il selettore INPUT del pannello anteriore o uno dei tasti del telecomando.	120, 124
	Il selettore SPEAKERS è impostato su OFF.	Impostare il selettore SPEAKERS sulla posizione appropriata.	119
	I cavi dei diffusori non sono collegati correttamente.	Assicurarsi che lo siano. 130
Il suono viene interrotto all'improvviso.	Il circuito di protezione è stato attivato da un corto circuito oILT.	Controllare che i fili dei diffusori non si tocchino fra loro e che non siano in cortocircuito col pannello posteriore dell'unità, quindi riaccendere l'unità.	130
Impossibile regolare il livello del volume.	MAIN DIRECT è selezionato come sorgente di ingresso.	Regolare il volume sul componente Collegato. In alternatively, collegare il componente esterno a una coppia di prese di ingresso diverse da MAIN IN, quando selezionare la sorgente di ingresso corrispondente.	120
Si sente solo un diffusore di canale.	Il componente di riproduzione o i diffusori non sono collegati correttamente.	Assicurarsi che lo siano. Se il problema persistsiste, i cavi sono probabilitmente difettosi.	128
	Il bilanciamento del livello del volume tra i diffusori sinistro e destro non è regolato correttamente.	Regolare correttamente il bilanciamento del livello del volume tra i diffusori sinistro e destro mediante il controlled BALANCE.	120

Appendice

Problema Causa Rimedio			Vedere pagina
Mancano i bassi e l'ambienza.	I fili + e - sono collegati alla rovescia all'amplificatore o ai diffusori.	Collegare i fili dei diffusori ai terminali + e - in modo corretto.	130
Si sente un ronzio.	Ingresso scelto scorretto o collegamenti scorretti.	Verificare il collegamento dei cavi. Se il problema persistsiste, i cavi sono stati difettosi.	128
	Non è stata effettuata la messa a terra del giradischi sul terminale GND.	Collegare il giradischi al terminale GND di quest'unità.	128
Il suono della riproduzione audio dal componente audio Collegato alle prese di ingressso BAL 1 o BAL 2 è distorto.	Il livello del segnale sulle prese di ingressso bilanciate supera il livello di ingressso consentito.	Se il livello del segnale sulle prese di uscita bilanciate di tipo XLR sul componente Collegato è doppio rispetto alle prese non bilanciate RCA, impostare su ATT il selettore AT TENUATOR situato nelle le prese di ingressso. (-6 dB).	132
I bassi mancano di profondità quando si selezione BAL 1 o BAL 2.	La polarità non è corretta.	Selezionare la polarità corretta con il selettore PHASE.	132
La riproduzione audio è distorta durante l'ascolto dellettore CD o registraratore a cassette Collegato a cui sono collegate delle cuffie.	L'unità è spenta. Accendere l'unità. 118
Il livello del volume del disco in vinile è troppo basso.	L'interruttore PHONO sul pannello anteriore non è impostato correttamente.	Portare l'interruttore PHONO su MM o MC a seconda del tipo di testina magnetica posseduta dal giradischi.	121
Il telecomando non funziona o funziona male.	Il telecomando è stato utilizzato fuori dal raggio operativo.	Il telecomando devese essere utilizzato entro 6 m e a non più di 30 gradi rispetto all'asse del sensore del telecomando sul pannello anteriore.	126
	La luce solare diretta o una sorgente luminosa (una lampada a fluorescenza, stroboscopica o altro) colpisce il sensore del telecomando sul pannello anteriore dell'unità.	Cambiare l'orientamento dell'illuminazione o riposizione l'unità.	-
	Le batterie sono indebolite. Sostituire tutte le batterie. 126

Manutenzione

Pannelli laterali lucidati a specchio

Consigliamo di utilizzato un panno per la pulizia come quelli prodotti per i pianoforti.

Altre superfici

Non utilisezare per la pulizia sostanze chimiche come benzene o diluenti per non danneggiare le superfici.

Pulire le superfici con un panno morbido asciutto.

3Apriete la perilla.

ATENCLON

(Contacto n.° 3: HOT)
