Caractéristiques techniques	Amplificateur de puissance multi-zone, 4 canaux, puissance de 4 x 70 W sous 8 ohms
Connectivité	Entrées audio analogiques et numériques, compatibilité avec les systèmes de contrôle tiers
Utilisation	Idéal pour les installations audio professionnelles, systèmes de sonorisation et home cinéma
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les grilles de ventilation pour éviter la surchauffe
Sécurité	Éviter l'exposition à l'humidité, utiliser des câbles de qualité pour prévenir les courts-circuits
Informations générales	Garantie constructeur, assistance technique disponible, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - XDAAMP5400RK YAMAHA

Comment réinitialiser le YAMAHA XDAAMP5400RK aux paramètres d'usine ?

Pour réinitialiser le YAMAHA XDAAMP5400RK, maintenez enfoncé le bouton 'Power' tout en branchant l'appareil à l'alimentation. Continuez à maintenir le bouton jusqu'à ce que le voyant s'allume en rouge, puis relâchez-le.

Pourquoi le son ne sort-il pas des haut-parleurs ?

Vérifiez que les haut-parleurs sont correctement connectés et que le volume n'est pas réglé sur zéro. Assurez-vous également que la source audio est sélectionnée et active.

Comment connecter le YAMAHA XDAAMP5400RK à un réseau Wi-Fi ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis 'Wi-Fi'. Recherchez votre réseau Wi-Fi, entrez le mot de passe et connectez-vous.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise pour éliminer les problèmes d'alimentation.

Comment mettre à jour le firmware du YAMAHA XDAAMP5400RK ?

Connectez l'appareil à Internet, accédez au menu des paramètres, puis à 'Mise à jour du firmware'. Suivez les instructions à l'écran pour télécharger et installer la dernière version.

Le YAMAHA XDAAMP5400RK peut-il être contrôlé par une application mobile ?

Oui, le YAMAHA XDAAMP5400RK peut être contrôlé via l'application YAMAHA MusicCast, disponible sur iOS et Android.

Comment résoudre les problèmes de connexion Bluetooth ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le YAMAHA XDAAMP5400RK est en mode 'Appairage'. Si nécessaire, effacez les appareils précédemment appairés et réessayez de vous connecter.

Pourquoi y a-t-il une distorsion dans le son ?

Vérifiez les niveaux de volume, car un volume trop élevé peut causer de la distorsion. Assurez-vous également que les câbles des haut-parleurs sont en bon état et correctement connectés.

Comment ajuster les paramètres d'égalisation ?

Accédez au menu des paramètres audio, puis sélectionnez 'Égaliseur'. Vous pourrez ajuster les fréquences selon vos préférences.

Le YAMAHA XDAAMP5400RK est-il compatible avec les assistants vocaux ?

Oui, il est compatible avec certains assistants vocaux, mais cela dépendra de la configuration de votre réseau et de l'intégration des appareils.

MODE D'EMPLOI XDAAMP5400RK YAMAHA

À propos de ce mode d'emploi .....17

NOMS DE PIÈCES ET FONCTIONS 18

Face avant 18

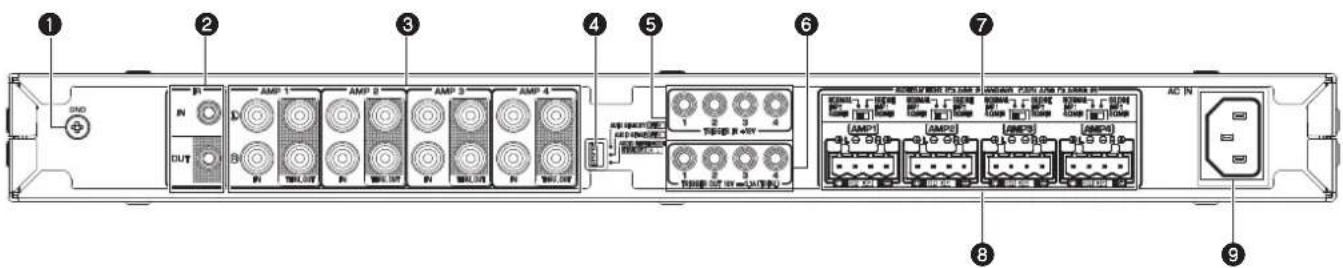

Face arrière 19

POSITIONNEMENT ET CONNEXION 20

Positionnement de l'unité 20

Montage de l'unité sur un rack 20

Positionnement de l'unité sans rack...... 20

Raccordement des appareils 21

Raccordement des enceintes 22

Raccordement des enceintes en mode pont.... 22

Raccordement des appareils externes ..... 22

Branchement du cordon d'alimentation..... 22

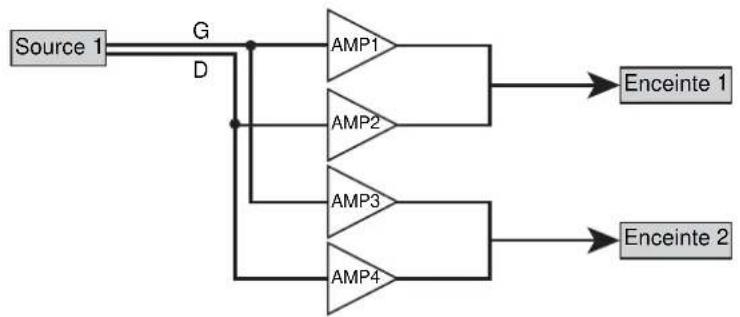

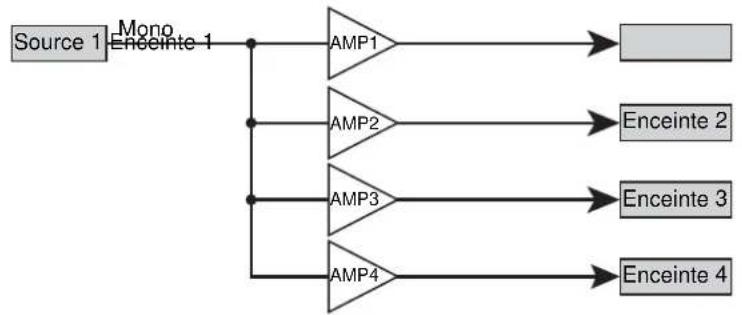

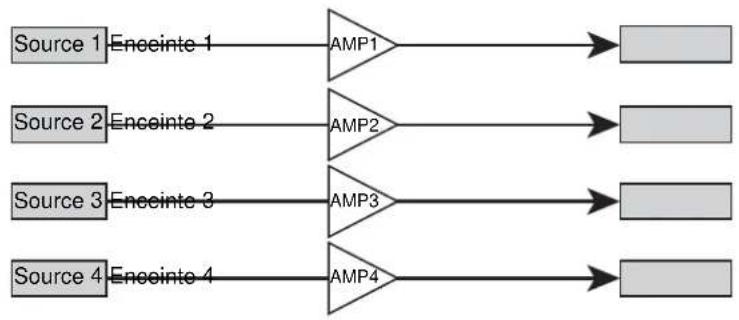

Exemples de connexion 23

CARACTÉRISTIQUES TECHNIQUES 27

Caractéristiques techniques ...... 27

Accessoires

Confirmez que tous les éléments suivants se trouvent bien dans l'emballage.

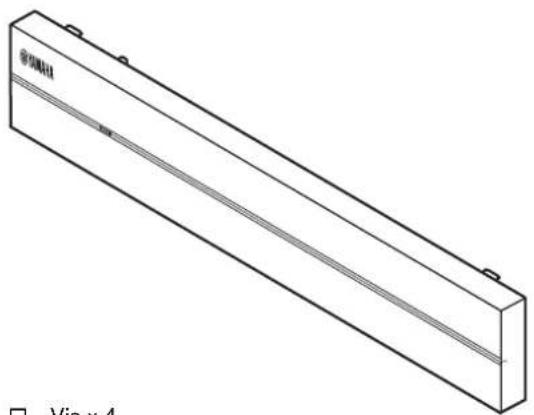

□ Couvercle avant x 1

□ Cordon d'alimentation
□ Mode d'emploi
□ Brochure sur la sécurité

Remarque :

Les vis pour le montage en rack ne sont pas incluses.

□ Connecteur cavalier x 6

□ Coussinet anti-dérapant x 4

□ Câble RCA mono x 2

□ Câble de commande x 3

À propos de ce mode d'emploi

• Ce MODE D'EMPLOI décrit les préparatifs et les opérations pour l'installation de l'unité. Veillez bien à donner ce MODE D'EMPLOI à l'utilisateur après la mise en place, la connexion et la configuration de l'unité.
• Lisez le livret fourni « Brochure sur la sécurité » avant d'installer et d'utiliser l'unité.
• En fonction des améliorations du produit, les spécifications et illustrations peuvent être modifiées sans avis préalable.
• Les illustrations figurant dans ce manuel servent uniquement à expliciter les instructions.
• Accédez au site de téléchargement Yamaha pour télécharger le mode d'emploi et la brochure sur la sécurité les plus récents.
  http://download.yamaha.com/

Avis :

Indique des précautions à prendre pour éviter un éventuel dysfonctionnement ou dommage de l'unité.

Remarque :

Donne des instructions et des explications supplémentaires pour une utilisation optimale.

NOMS DE PIÈCES ET FONCTIONS

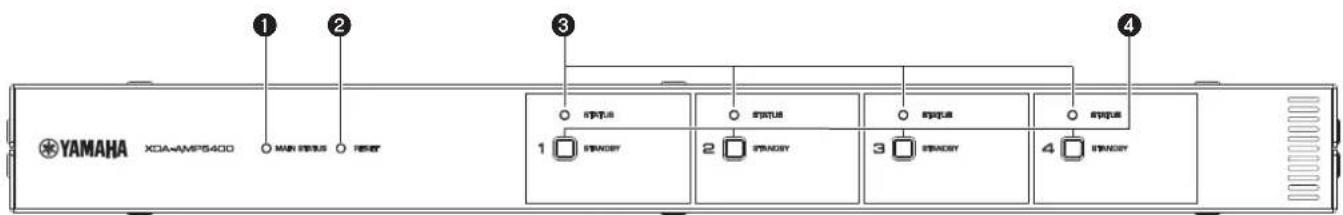

Face avant

YAMAHA XOA-AMPS400 ① ② ③ ④ ① ② ③ ④ ① ② ③ ④

①Témoin MAIN STATUS

Indique le statut de l'unité en fonction de sa couleur et de son état allumé ou clignotant.

- Éteint Veille

Blanc Allumé Sous tension

Rouge Allumé Audio Sense activé

Clignote Une erreur a eu lieu

②Touche RESET

Permet de réinitialiser l'unité. L'unité est redémarrée de force en maintenant enfoncée la touche RESET pendant plus de 10 secondes.

③Témoins STATUS

Indique le statut AMP1 - AMP4 selon qu'ils sont allumés ou clignotent.

- Éteint Veille

Blanc Allumé Sous tension

④Touches STANDBY

Réglez AMP1 - AMP4 sur marche/veille. L'unité consomme une petite quantité d'énergie même en mode veille. La consommation en veille de l'unité dépend de la configuration de la veille.

Le raccordement du châssis de l'appareil source à la borne GND de l'unité permet de réduire le bruit du signal.

Remarque

La mise à la terre n'est pas une mise à la terre de sécurité.

②Prise IR IN/OUT

Connexion : mini-fiche mono de 3,5 mm

Pour la connexion à une télécommande externe et l'entrée/sortie des signaux de commande. La sortie avec la fonction pass-thru est activée même en mode veille.

③Prises AMP 1-4 : IN/THRU. OUT

Connexion : fiche stéréo RCA (G/D)

IN : Pour la connexion à un appareil de lecture audio comme un lecteur CD (prise de sortie analogique) et la réception des signaux audio dans AMP1-AMP4.

THRU. OUT : Pour l'émission des signaux audio analogiques recus

AMP 1-4 : Fonction bypass-thru des prises IN. La sortie est activée même en mode veille.

④ Commutateur AUTO STANDBY

Active/désactive la fonction de veille automatique.

OFF : ne règle pas automatiquement l'appareil en mode veille.

ON : règle l'appareil en mode veille en l'absence d'opérations pendant 8 heures.

Commutateur AUDIO SENSE

Active/désactive la fonction Audio Sense qui détecte l'entrée de signaux audio analogiques dans AMP 1-4 : IN.

OFF : la fonction Audio Sense est désactivée.

ON : détecte l'entrée dans AMP 1-4 : IN, et par conséquent active AMP1-AMP4.

Remarque

Débranchez le cordon d'alimentation de l'unité de la prise secteur avant de changer le réglage du commutateur AUDIO SENSE.

Commutateur AUDIO SENSE MODE

Sélectionne le mode Audio Sense qui détermine la durée nécessaire entre la détection des signaux audio analogiques reçus et l'émission des signaux audio analogiques.

STANDBY : les signaux audio analogiques sont émis environ 7 secondes après la détection de leur réception. Ce réglage réduit la consommation en veille de l'unité.

ACTIVE : les signaux audio analogiques sont émis dans la seconde après la détection de leur réception.

⑤Prises TRIGGER IN 1-4

Connexion : mini-fiche mono de 3,5 mm (pointe : + / manchon : -) Pour recevoir des signaux de déclenchement (CC 12 V) Chaque AMP est mis sous tension à la réception du signal « Élevé ».

⑥Prises TRIGGER OUT 1-4

Connexion : mini-fiche mono de 3,5 mm (pointe : + / manchon : -) Pour l'émission de signaux de déclenchement (CC 12 V) par la mise sous tension de chaque AMP.

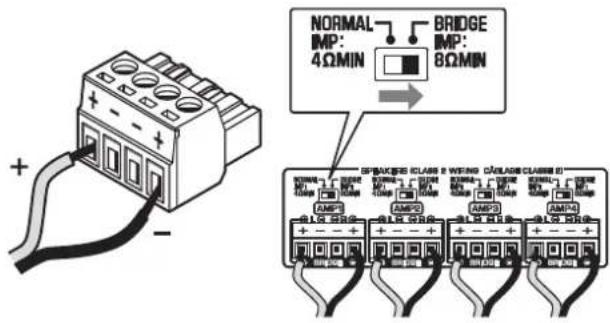

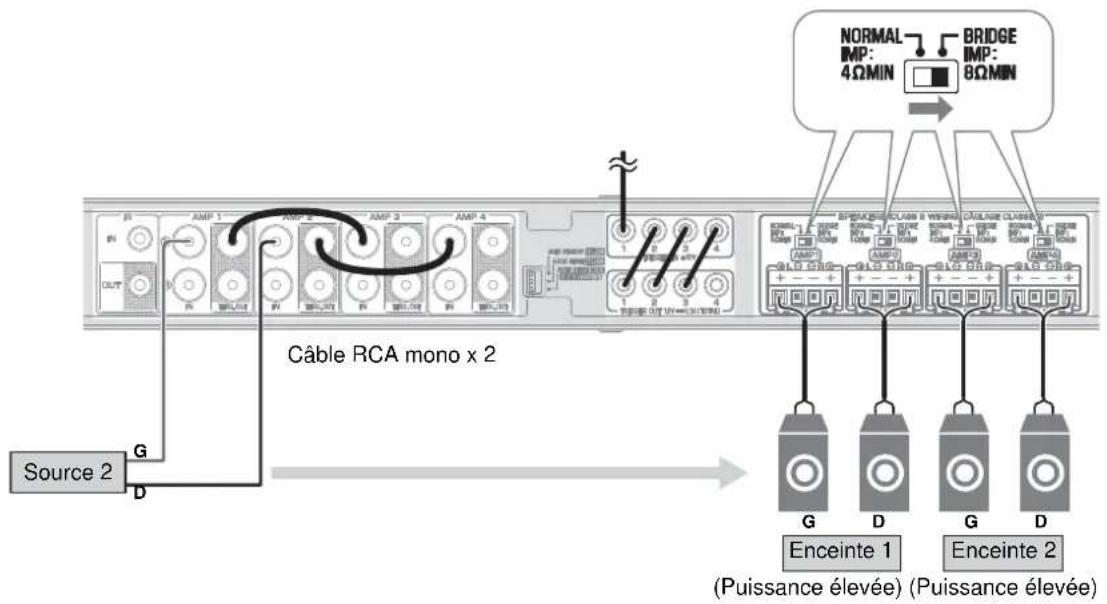

⑦ Commutateur NORMAL/BRIDGE

Sélectionne la connexion NORMAL/BRIDGE des enceintes. Ce commutateur est généralement placé sur NORMAL. Placez-le sur BRIDGE uniquement si l'enceinte est utilisé dans un montage en pont.

Remarque

Débranchez le cordon d'alimentation de l'unité de la prise secteur avant de changer le réglage du commutateur NORMAL/BRIDGE.

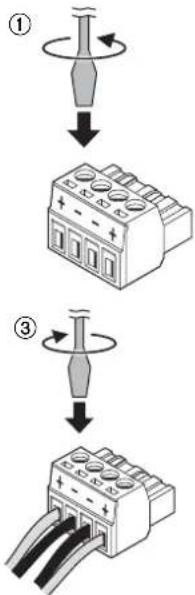

⑧Bornes SPEAKERS

Connexion : Borniers Euroblocks (fournis)

Impédance d'enceinte : 4 Ω ou plus (NORMAL), 8 Ω ou plus (BRIDGE)

Pour la connexion à des enceintes avec les borniers Euroblock fournis.

⑨Prise AC IN

Pour raccorder le cordon d'alimentation fourni.

Positionnement de l'unité

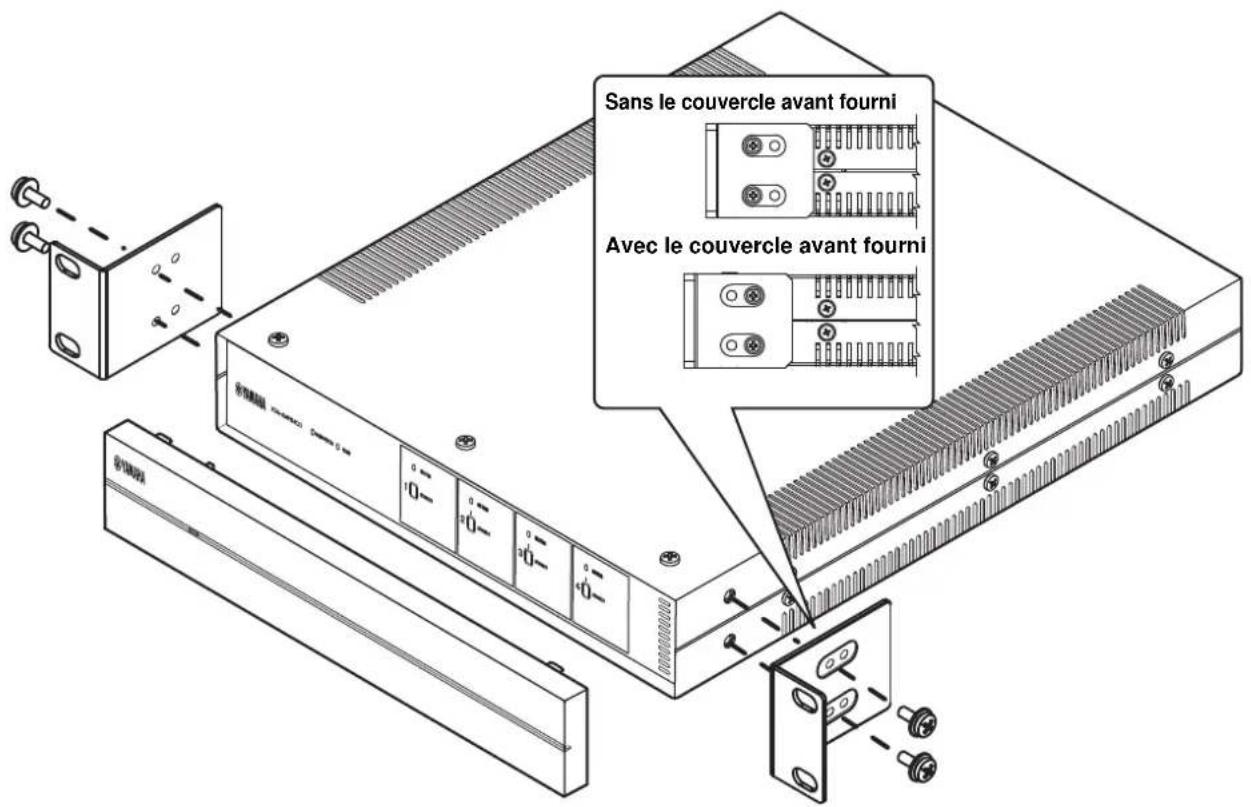

■ Montage de l'unité sur un rack

Utilisez les supports fournis pour monter l'unité sur un rack à la norme EIA. Vissez les supports à l'unité horizontalement.

Sans le couvercle avant fourni Avec le couvercle avant fourni

Avis

• N'utilisez pas les supports pour les appareils autres que le XDA-AMP5400.
• Lors de l'installation des supports, utilisez les vis incluses.
• Serrez les vis jusqu'à ce que les supports soient solidement fixés.

Remarque

Les vis pour le montage en rack ne sont pas incluses.

Précautions pour le montage en rack

Si l'unité est montée avec des unités supplémentaires et/ou d'autres appareils dans un rack à la norme EIA, la température interne peut augmenter en raison de la chaleur générée par les appareils, ce qui peut affecter la performance. Si l'unité est montée en rack, observez toujours les exigences suivantes pour éviter l'accumulation de chaleur :

• Si l'unité est montée en rack avec d'autres appareils qui produisent une quantité non négligeable de chaleur, comme un amplificateur de puissance, laissez plus d'1U d'espace entre l'unité et les autres appareils (en dessus et en dessous). De plus, veillez à laisser tout espace ouvert dégagé ou installez des panneaux d'aération appropriés pour réduire la possibilité d'accumulation de chaleur.
• Pour garantir une circulation suffisante de l'air, laissez l'arrière du rack ouvert et placez-le à au moins 10 cm des murs ou d'autres surfaces.

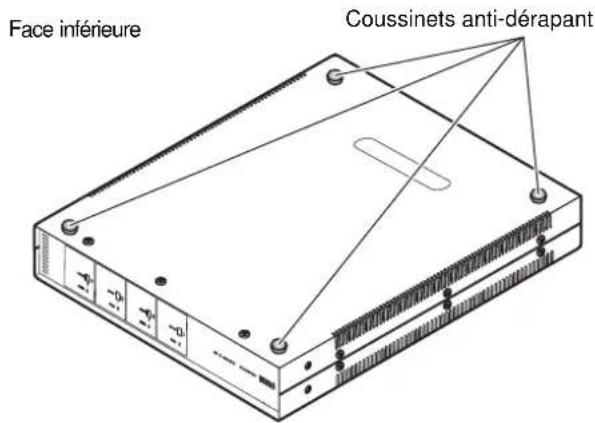

■ Positionnement de l'unité sans rack

Fixez les coussinets anti-dérapant fournis aux quatre coins au bas de l'unité, puis placez l'unité sur une étagère ou un rack.

Face inférieure Coussinets anti-dérapant

Remarque

Prévoyez un espace d'aération d'au moins 10 cm en haut, de chaque côté et derrière l'unité.

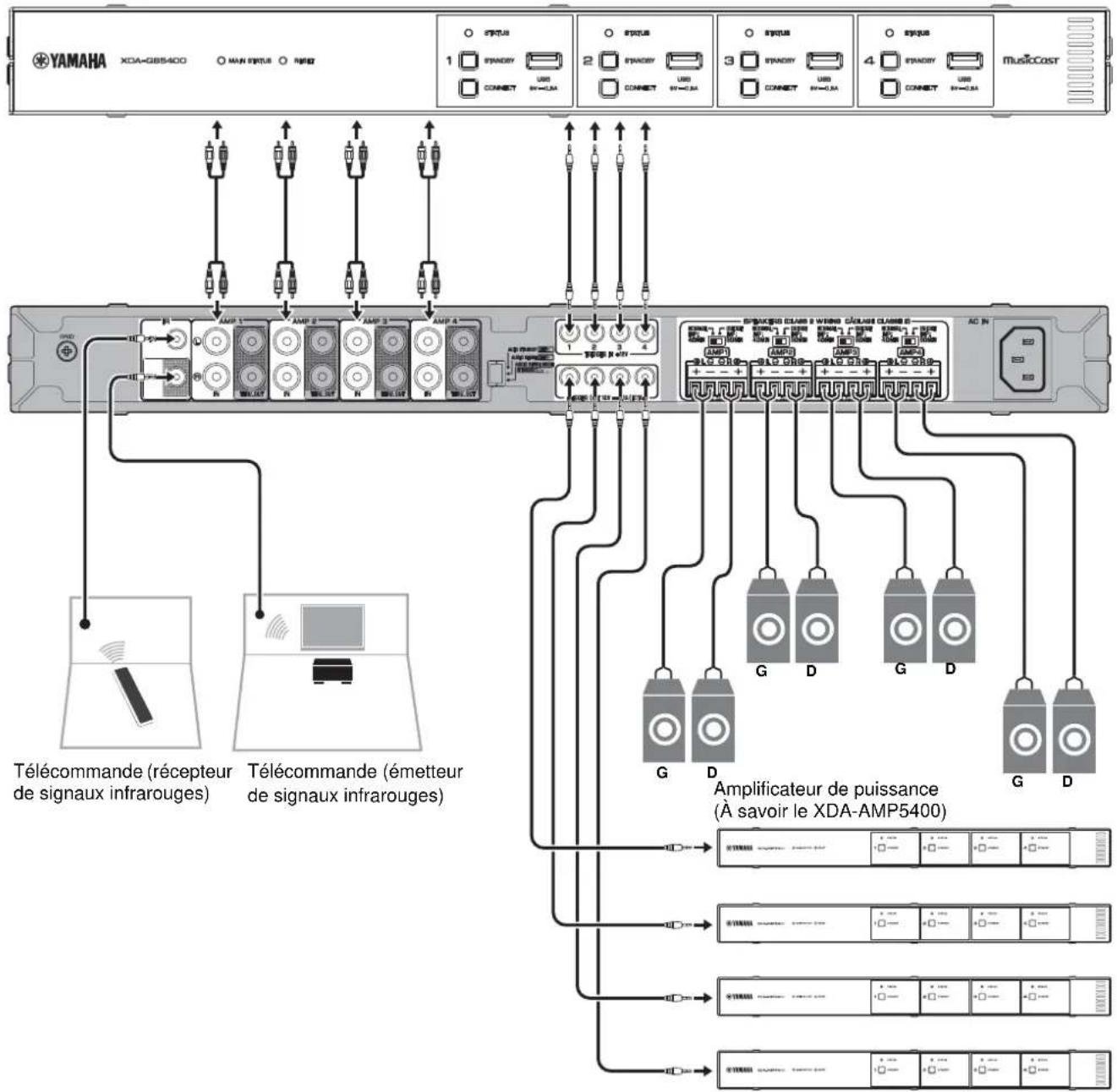

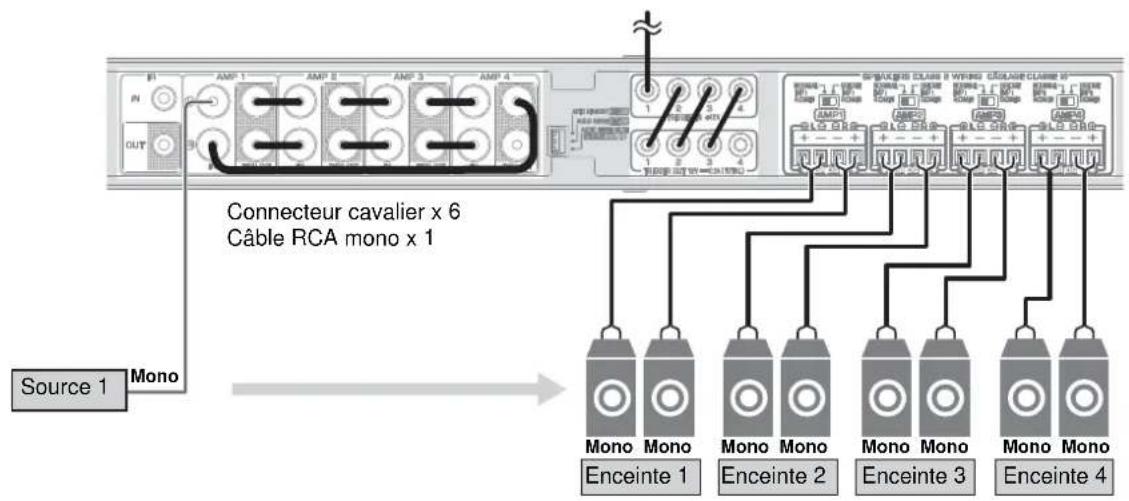

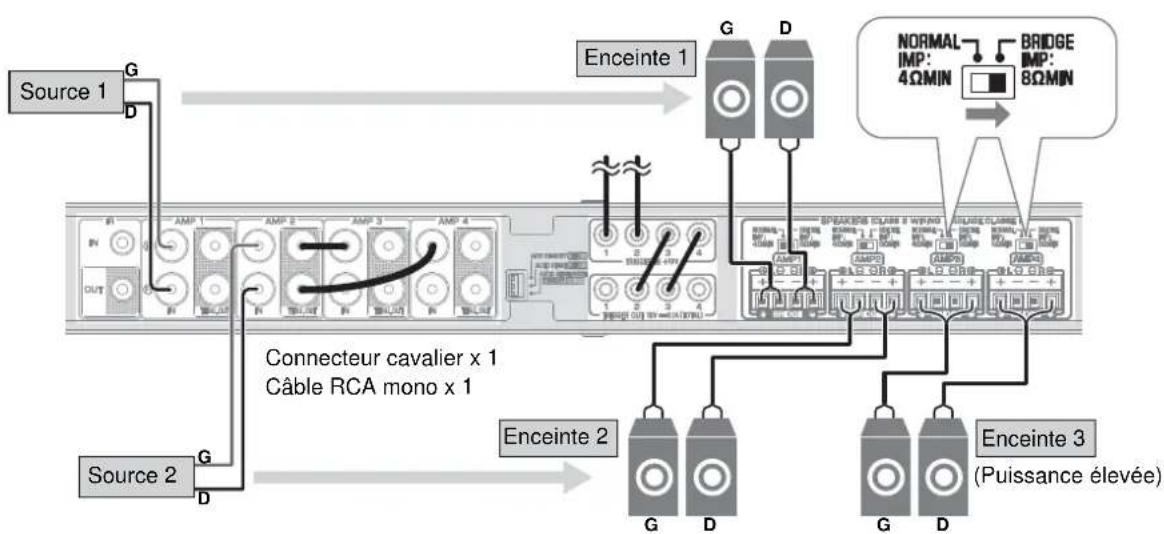

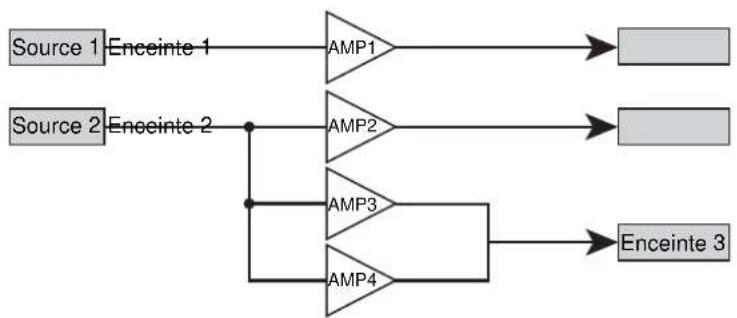

Voici un exemple de raccordement des appareils. Débranchez le cordon d'alimentation de l'unité de la prise secteur avant de raccorder les appareils.

XDA-QS5400

L'unité n'est pas dotée de commandes de volume. Assurez-vous de raccorder à l'unité un appareil doté d'une commande de volume (par exemple, un préamplificateur). Si vous raccordez un appareil sans commande de volume (par exemple, un lecteur CD) directement à l'unité, le volume risque d'être assourdissant et des dommages peuvent survenir au niveau de l'unité ou des enceintes.

■ Raccordement des enceintes

Raccordez les enceintes à l'unité avec le bornier Euroblock fourni et des câbles d'enceinte en vente dans le commerce.

1 Desserrez les vis des bornes.
2 Insérez les câbles.
3 Serrez fermement les vis des bornes.
4 Insérez le bornier Euroblock dans les bornes SPEAKERS de l'unité.

Remarque

• Vous devez utiliser le bornier Euroblock fourni. Si vous avez perdu le bornier, veuillez contacter votre revendeur Yamaha.
• Types de câble recommandés pour le bornier Euroblock : AWG 26 (0,13 mm²) à AWG 16 (1,3 mm²)
• Pour préparer le câble en vue de le fixer à un bornier Euroblock, dénudez le fil comme illustré en utilisant le toron pour le raccordement. Avec un raccordement Euroblock, les torons peuvent se casser plus facilement en raison de la fatigue du métal due au poids du câble ou des vibrations. Lorsque vous montez votre appareil en rack, utilisez une barre de treillis si possible pour réunir et attacher les câbles.
  • N'étamez (soudez) pas l'extrémité exposée.

■ Raccordement des enceintes en mode pont

Raccordez les enceintes à l'unité avec le bornier Euroblock fourni et des câbles d'enceinte en vente dans le commerce, puis placez le commutateur NORMAL/BRIDGE sur BRIDGE.

Remarque

Débranchez le cordon d'alimentation de l'unité de la prise secteur avant de changer le réglage du commutateur NORMAL/BRIDGE.

NORMAL BRIDGE IMP: 4ΩMIN IMP: 8ΩMIN SPRAXES CLASS B WIREN CABLES CLASS D 10Ω 12Ω 14Ω 16Ω 18Ω 20Ω 22Ω 24Ω 26Ω 28Ω 30Ω 32Ω 34Ω 36Ω 38Ω 40Ω 42Ω 44Ω 46Ω 48Ω 50Ω 52Ω 54Ω 56Ω 58Ω 60Ω 62Ω 64Ω 66Ω 68Ω 70Ω 72Ω 74Ω 76Ω 78Ω 80Ω 82Ω 84Ω 86Ω 88Ω 90Ω

■ Raccordement des appareils externes

■ Pour un appareil externe avec sortie audio stéréo analogique

Utilisez un câble stéréo à broches analogique en vente dans le commerce (câble RCA audio stéréo). Vous pouvez également utiliser les connecteurs cavaliers fournis et les câbles RCA mono pour différentes configurations du système de son.

Remarque

Pour plus d'informations sur les configurations avec les connecteurs cavaliers fournis et les câbles RCA mono, reportez-vous à :

• « Exemples de connexion » (p.23)

■ Pour une télécommande

Utilisez un câble mono à mini-fiche de 3,5 mm en vente dans le commerce. Pour le raccordement à un émetteur/récepteur de signal infrarouge, afin de commander l'unité et d'autres appareils depuis une autre pièce.

■ Pour un appareil compatible avec la fonction de déclencheur

Utilisez un câble mono à mini-fiche de 3,5 mm en vente dans le commerce. La fonction de déclencheur peut être commandée par des appareils externes (comme le XDA-QS5400) en conjonction avec la mise sous/hors tension de l'appareil.

■ Branchement du cordon d'alimentation

Une fois que tous les raccordements sont terminés, branchez le cordon d'alimentation fourni dans la prise AC IN sur la face arrière, puis branchez le cordon d'alimentation sur une prise secteur.

■ Exemples de connexion
■ Exemple 1

■ Exemple 5

■ Exemple 6

■ Exemple 7

Caractéristiques techniques

Les caractéristiques techniques de l'unité sont les suivantes.

Prises d'entrée

Audio analogique

• Audio stéréo (RCA) x 4

Prises de sortie

Audio analogique

- Sortie Enceinte x 4 (G/D)

• Audio stéréo (RCA) x 4

Autres prises

Entrée Déclencheur x 4

Sortie Déclencheur x 4

Entrée Télécommande x 1

Sortie Télécommande x 1

Section audio

Puissance de sortie nominale

• (deux voies, 1 kHz, 0,9 % DHT, NORMAL, 4/8 Ω) 90/50 W

• (deux voies, 1 kHz, 0,9 % DHT, BRIDGE, 8 Ω) 100 W

- (une voie, 1 kHz, 0,9 % DHT, NORMAL, 4/8 Ω) 100/50 W

- (une voie, 1 kHz, 0,9 % DHT, BRIDGE, 8 Ω) 200 W

Puissance dynamique

- (deux voies, 20 Hz à 20 kHz, 0,08 % DHT) 20 ms Burst, NORMAL, 4/8 Ω) 80/40 W

- (deux voies, 20 Hz à 20 kHz, 0,08 % DHT) 20 ms Burst, BRIDGE, 8 Ω) 150 W

- (deux voies, 1 kHz, 0,9 % DHT, 20ms Burst, NORMAL, 4/8 Ω) 100/50 W

- (deux voies, 1 kHz, 0,9 % DHT, 20ms Burst, BRIDGE, 8 Ω) 200 W

- (toutes les voies, 1 kHz, 0,9 % DHT, 20 ms Burst, NORMAL(8-ch), 4/8 Ω) 80/50 W

• (toutes les voies, 1 kHz, 0,9 % DHT, 20 ms Burst, BRIDGE(4-ch), 8 Ω) 170 W

Puissance de sortie effective maximale (JEITA)

- (une voie, 1 kHz, 10% DHT, NORMAL, 4/8 Ω) 130/65 W

- (une voie, 1 kHz, 10 % DHT, BRIDGE, 8 Ω) 260 W

Distorsion harmonique totale (DHT)

• (20 Hz à 20 kHz, SP OUT, 25 W, 8 Ω) 0,04 % DHT

Réponse en fréquence (+0/-3 dB)

• SP OUT (AMP IN) 5 Hz à 40 kHz

Rapport signal/bruit (IHF-A)

Signal d'entrée maximum

- AMP IN (1 kHz, 0,9 % DHT) 1,0 V

Gain

• SP OUT (Entrée 1 V) 25,8 dB

Sensibilité de l'entrée

• 1 W de puissance (1 W/8 Ω en sortie) 150 mV

• Puissance MAX (50 W/8 Ω en sortie) 1,0 V

Généralités

Alimentation

• [Modèle pour les États-Unis] CA 120 V, 60 Hz

• [Autres modèles] CA 220 à CA 240 V, 50/60 Hz

Consommation 130 W

- Amp1 - Amp4 activé, Condition sans signal 32 W

- Amp1 - Amp4 désactivé, Audio Sense activé, Mode Audio Sense actif 14,8 W

Consommation en veille

• Audio Sense désactivé 0,3 W

• Audio Sense activé, Veille du Mode Audio Sense 0,5 W

Dimensions de référence

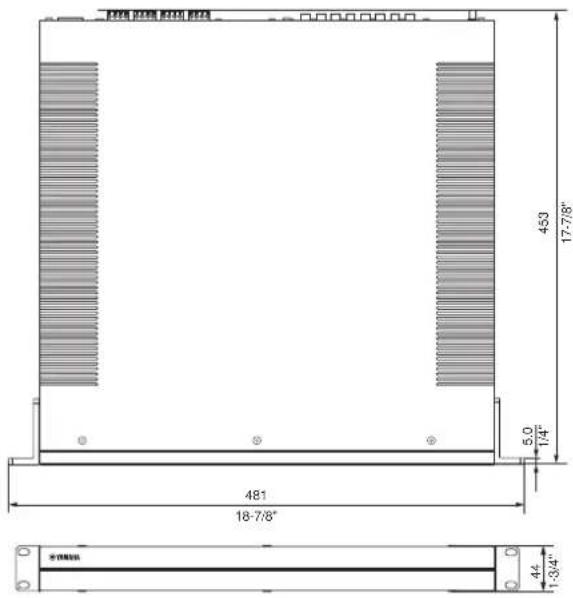

• Supports avec couvercle avant

481 x 44 x 453 mm

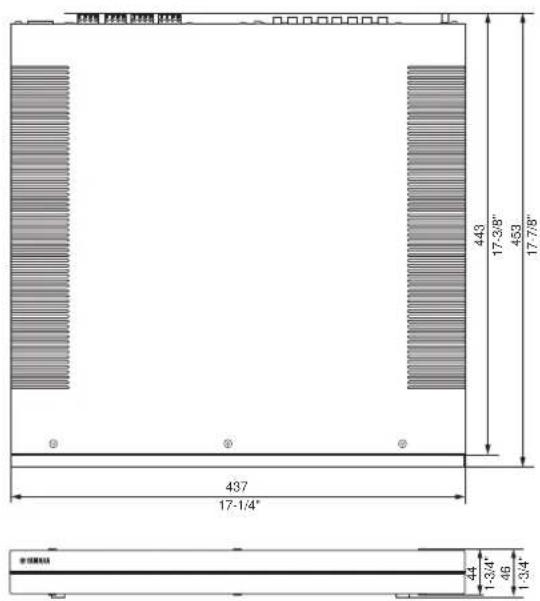

- Monture sur table avec couvercle avant

437 x 46 x 453 mm

* Le contenu de ce mode d'emploi s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné.

FR
