XDAAMP5400RK - Amplificador de cine en casa YAMAHA - Manual de uso y guía de instrucciones gratis

Marca	YAMAHA
Modelo	XDA-AMP5400RK
Tipo	Amplificador home-cinema
Canales de amplificación	4 canales independientes (AMP1-AMP4)
Potencia de salida (NORMAL, 4 Ω)	90 W por canal (1 kHz, 0,9% DHT, dos vías)
Potencia de salida (NORMAL, 8 Ω)	50 W por canal (1 kHz, 0,9% DHT, dos vías)
Potencia de salida (BRIDGE, 8 Ω)	200 W (una vía, 1 kHz, 10% DHT)
Impedancia de altavoces	4 Ω o más (Normal), 8 Ω o más (Bridge)
Entradas de audio	4 x estéreo RCA (IN/THRU)
Salidas de altavoces	4 x bornes Euroblock (G/D)
Respuesta en frecuencia	5 Hz - 40 kHz (+0/-3 dB)
Distorsión armónica total	0,04 % (20 Hz-20 kHz, 25 W, 8 Ω)
Tensión de alimentación	220-240 V CA, 50/60 Hz
Consumo eléctrico	130 W
Consumo en espera	0,3 W (Audio Sense desactivado)

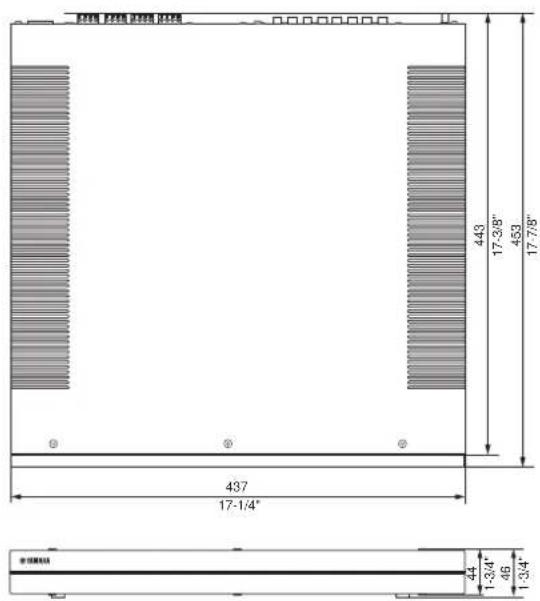

Dimensiones (con soportes rack)	481 x 44 x 453 mm (An x Al x Pr)
Dimensiones (sin rack, con tapa)	437 x 46 x 453 mm (An x Al x Pr)
Funciones especiales	Audio Sense, Auto Standby, Trigger 12V, IR pass-through, modo Bridge
Accesorios incluidos	Tapa frontal, cable de alimentación, manual de instrucciones, folleto de seguridad, conectores puente x6, almohadillas antideslizantes x4, cables RCA mono x2, cable de control x3
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar disolventes.
Seguridad	Lea el folleto de seguridad antes de usar.
Montaje en rack	Soportes incluidos (tornillos no suministrados). Dejar 1U de espacio arriba y abajo.

Preguntas frecuentes - XDAAMP5400RK YAMAHA

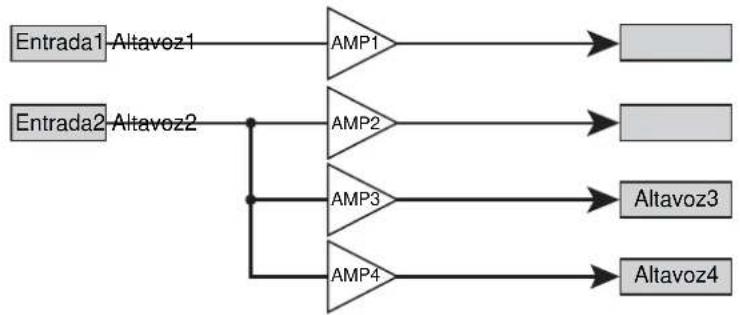

¿Cómo conectar varios altavoces al XDA-AMP5400?

Puede usar los conectores puente incluidos y cables RCA mono para distribuir la señal de audio de una fuente a varios canales. Consulte los ejemplos de conexión en el manual de instrucciones (páginas 23-26) para diferentes configuraciones.

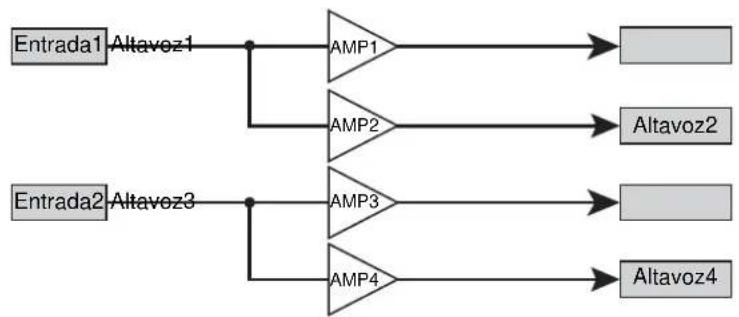

¿Qué es el modo Bridge y cómo activarlo?

El modo Bridge combina dos canales para proporcionar mayor potencia a un solo altavoz. Para activarlo, coloque el interruptor NORMAL/BRIDGE en la parte posterior en 'BRIDGE' después de desconectar el cable de alimentación. La impedancia mínima del altavoz pasa entonces a 8 Ω.

¿Cómo usar la función Audio Sense?

La función Audio Sense enciende automáticamente los canales AMP cuando se detecta una señal de audio analógica. Actívela mediante el interruptor AUDIO SENSE en la parte posterior (ON). El modo AUDIO SENSE MODE permite elegir entre 'STANDBY' (espera rápida para ahorrar energía) y 'ACTIVE' (respuesta inmediata). Desconecte la alimentación antes de modificar estos ajustes.

¿Cómo reiniciar el dispositivo?

Para reiniciar la unidad, mantenga presionado el botón RESET en el panel frontal durante más de 10 segundos. Esto fuerza un reinicio del aparato.

¿Qué significan los indicadores luminosos en el panel frontal?

El indicador MAIN STATUS muestra el estado general: apagado = espera, blanco fijo = encendido, rojo fijo = Audio Sense activado, parpadeante = error. Los indicadores STATUS (AMP1-4) muestran el estado de cada canal: apagado = espera, blanco fijo = encendido.

¿Cómo configurar el disparador (trigger)?

Use cables minijack mono de 3,5 mm para conectar las tomas TRIGGER IN y TRIGGER OUT. La señal de disparo (CC 12 V) permite encender/apagar los canales AMP en relación con un dispositivo externo compatible, como el XDA-QS5400.

¿Puedo usar este amplificador con un control remoto externo?

Sí, a través de las tomas IR IN/OUT (minijack mono de 3,5 mm). Puede conectar un receptor o emisor infrarrojo para controlar el dispositivo a distancia. La salida IR funciona incluso en espera (pass-thru).

¿Qué cables usar para los altavoces?

Use cables de altavoz de sección AWG 26 a AWG 16 (0,13 a 1,3 mm²) con los bornes Euroblock incluidos. Pele el cable sin estañarlo. Para el modo Bridge, siga el esquema de cableado indicado en el dispositivo.

¿Cómo reducir el consumo de energía en espera?

Para minimizar el consumo en espera (0,3 W), desactive la función Audio Sense (interruptor en OFF). Si Audio Sense está activado, ponga el Modo Audio Sense en 'STANDBY' para que el dispositivo entre en espera más rápido tras la detección de señal.

¿Dónde descargar el manual de instrucciones más reciente?

Visite el sitio de descargas de Yamaha en http://download.yamaha.com/ para obtener la versión más reciente del manual de instrucciones y del folleto de seguridad.

MANUAL DE USUARIO XDAAMP5400RK YAMAHA

MANUAL DE INSTRUCCIONES

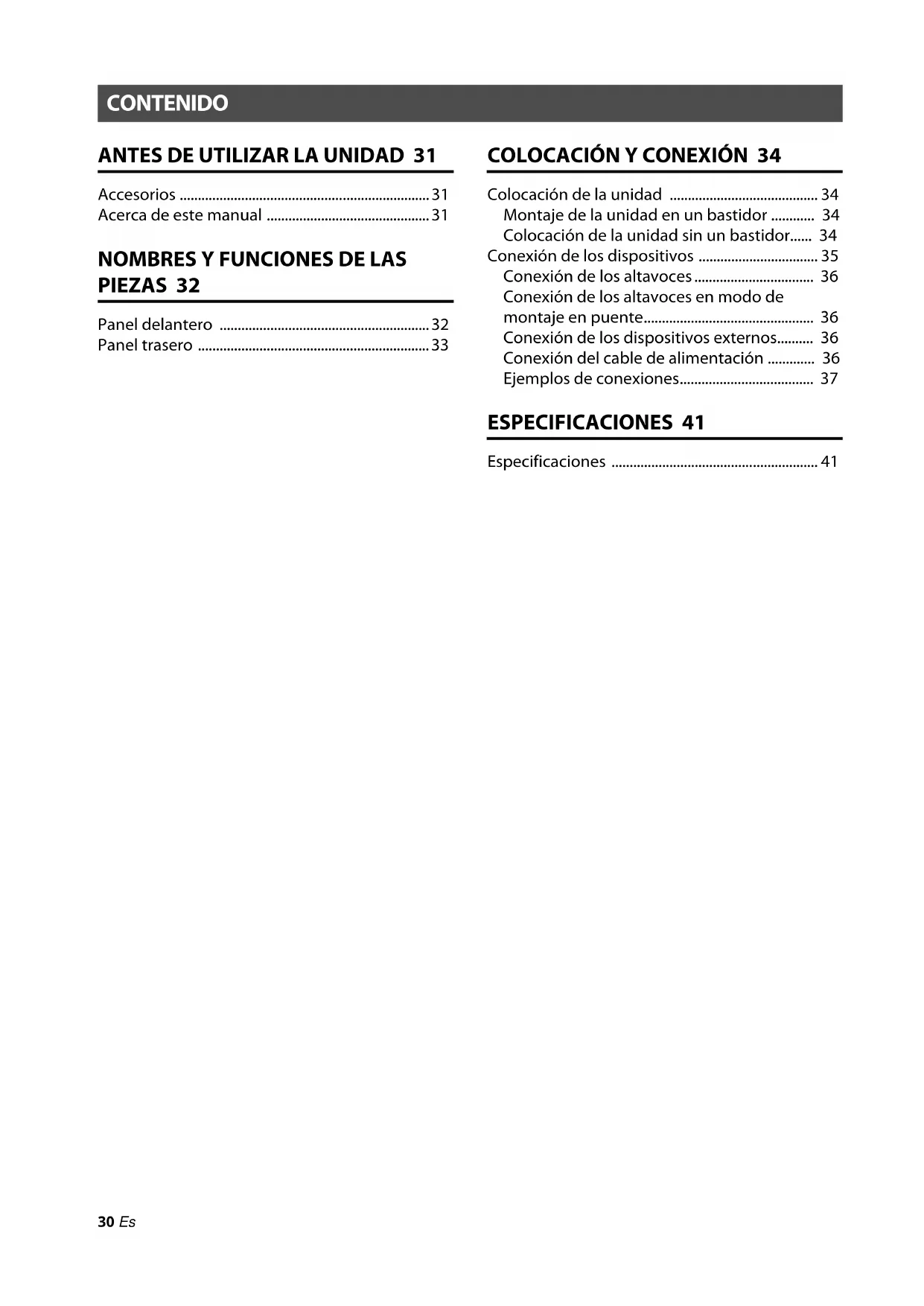

CONTENTS

BEFORE USING THE UNIT 3

Accessories 3

About this manual 3

ANTES DE UTILIZAR LA UNIDAD 31

Accesorios ....31

Acerca de este manual 31

NOMBRES Y FUNCIONES DE LAS PIEZAS 32

Panel delantero 32

Panel trasero 33

COLOCACIÓN Y CONEXIÓN 34

Colocación de la unidad 34

Montaje de la unidad en un bastidor ..... 34

Colocación de la unidad sin un bastidor..... 34

Conexión de los dispositivos 35

Conexión de los altavoces.... 36

Conexión de los altavoces en modo de montaje en puente.... 36

Conexión de los dispositivos externos...... 36

Conexión del cable de alimentación ..... 36

Ejemplos de conexiones.... 37

ESPECIFICACIONES 41

Especificaciones 41

Accesorios

Compruebe que el paquete incluye los elementos que se indican a continuación.

□ Cubierta frontal × 1

□ Cable de alimentación
□ Manual de instrucciones
□ Folleto de seguridad

Nota:

No se incluyen los tornillos para el montaje en un bastidor.

□ Enchufe de conexión puente × 6

□ Almohadilla antideslizante × 4

□ Soporte × 2

□ Cable RCA monoaural × 2

□ Cable de control × 3

Acerca de este manual

• En este MANUAL DE INSTRUCCIONES se explican los preparativos y las operaciones que los instaladores de la unidad deben realizar. Asegúrese de proporcionar este MANUAL DE INSTRUCCIONES al usuario después de colocar, conectar y configurar la unidad.
• Lea el "Folleto de seguridad" suministrado antes de instalar y utilizar la unidad.
• Debido a mejoras del producto, las especificaciones y la apariencia están sujetas a cambios sin previo aviso.
• Las figuras de este manual solo tienen propósitos ilustrativos.
• Visite el sitio de Descargas de Yamaha para descargar los Manuales de instrucciones y los Folletos de seguridad más recientes.
  http://download.yamaha.com/

Aviso:

Indica precauciones de uso para evitar la posibilidad de que se produzcan averías o daños en la unidad.

Nota:

Indica instrucciones y explicaciones complementarias para utilizar la unidad de forma óptima.

NOMBRES Y FUNCIONES DE LAS PIEZAS

Panel delantero

YAMAHA XOA-AMPS400 ① ② ③ ④ ① ② ③ ④ ① ② ③ ④

①Indicador MAIN STATUS

Indica el estado de la unidad en función de su color y de si está encendido o parpadeando.

- Apagado En espera

Blanco Encendido Encendido

Rojo Encendido Detector de audio encendido

Parpadeando Se ha producido un error

②Tecla RESET

Restablece la unidad. La unidad se reiniciará a la fuerza si mantiene pulsada la tecla RESET durante más de 10 segundos.

③Indicadores STATUS

Indican el estado de AMP1 - AMP4 en función de si están encendidos o parpadeando.

- Apagado En espera

Blanco Encendido Encendido

4Teclas STANDBY

Establecen AMP1 - AMP4 en el modo de encendido o en espera. La unidad consume una pequeña cantidad de energía incluso en el modo en espera. El consumo de energía en el modo en espera de la unidad depende de la configuración del modo en espera.

Si conecta el chasis del dispositivo fuente al terminal GND de la unidad, puede reducirse el ruido de la señal.

Nota

La toma de tierra no es una toma de tierra segura.

②Toma IR IN/OUT

Conexión: Miniconector monoaural de 3,5 mm Para conectarse a un mando a distancia externo y recibir/emitir señales del mando a distancia. La salida con función "Pass-through" está activada incluso en el modo en espera.

③Tomas AMP 1-4: IN/THRU. OUT

Conexión: enchufe RCA estéreo (I/D)

IN: Para conectarse a un dispositivo de reproducción de audio, como, por ejemplo, un reproductor CD (toma de salida analógica) y recibir señales de audio en AMP1–AMP4.

THRU. OUT: Para emitir la entrada de señales de audio analógico en AMP 1–4: Tomas IN con la función "Pass-through". La salida está activada incluso en el modo en espera.

④Interruptor AUTO STANDBY

Activa o desactiva la función de espera automática.

OFF: no establece la unidad en modo en espera automáticamente.

ON: establece la unidad en modo en espera cuando no se realiza ningún tipo de operación durante ocho horas.

Interruptor AUDIO SENSE

Activa o desactiva la función de detector de audio que detecta la entrada de señales de audio analógico en AMP 1-4: IN.

OFF: desactiva la función de detector de audio.

ON: detecta la entrada en AMP 1–4: IN y, por tanto, enciende AMP1–AMP4.

Nota

Desenchufe el cable de alimentación de la unidad de la toma de CA antes de cambiar el ajuste del interruptor AUDIO SENSE.

Interruptor AUDIO SENSE MODE

Selecciona el modo de detector de audio que determina el período de tiempo necesario entre la detección de la entrada y la salida de señales de audio analógico.

STANDBY: emite señales de audio analógico unos siete segundos después de detectar la entrada de dichas señales. Este ajuste reduce el consumo de energía en el modo en espera de la unidad.

ACTIVE: emite señales de audio analógico un segundo después de detectar la entrada de dichas señales.

⑤Tomas TRIGGER IN 1-4

Conexión: Miniconector monoaural de 3,5 mm (punta: +/manguito: -)

Para recibir señales de activación (12 V CC). Cada amplificador (AMP) se enciende al recibir una señal de nivel "High".

⑥Tomas TRIGGER OUT 1-4

Conexión: Miniconector monoaural de 3,5 mm (punta: +/manguito: -)

Para emitir señales de activación (12 V CC) debe encender cada amplificador (AMP).

Selecciona la conexión NORMAL/BRIDGE de los altavoces. Este interruptor suele estar establecido en NORMAL. Solo debe cambiar el ajuste a BRIDGE, cuando el altavoz se utilice en un montaje en puente.

Nota

Desenchufe el cable de alimentación de la unidad de la toma de CA antes de cambiar el ajuste del interruptor NORMAL/BRIDGE.

⑧Terminales SPEAKERS

Conexión: Conectores Euroblock (suministrados)

Impedancia de los altavoces: 4 Ω o superior (NORMAL), 8 Ω o superior (BRIDGE).

Para conectarse a los altavoces con los conectores Euroblock suministrados.

⑨Toma AC IN

Para conectar el cable de alimentación suministrado.

Colocación de la unidad

■ Montaje de la unidad en un bastidor

Utilice los soportes suministrados para montar la unidad en un bastidor que cumple con el estándar EIA. Atornille los soportes a la unidad de forma horizontal.

Sin la cubierta frontal suministrada Con la cubierta frontal suministrada

Aviso

• No utilice los soportes en otros dispositivos que no sean el XDA-AMP5400.
• Al instalar los soportes, utilice los tornillos incluidos.
• Apriete los tornillos hasta que los soportes estén colocados de forma segura.

Nota

No se incluyen los tornillos para el montaje en un bastidor.

Precauciones para realizar el montaje en un bastidor

Si la unidad se monta junto con otras unidades u otros dispositivos en un bastidor de equipo que cumple con el estándar EIA, la temperatura interna puede aumentar debido al calor generado de los dispositivos, lo que puede afectar al rendimiento. Si la unidad se monta en un bastidor, tenga en cuenta en todo momento los siguientes requisitos para evitar que se acumule calor:

• Si la unidad se monta en un bastidor con otros dispositivos que generan gran cantidad de calor, como, por ejemplo, un amplificador de potencia, deje más de 1U de espacio entre la unidad y los otros dispositivos (tanto arriba como abajo).
  Además, asegúrese de dejar espacios abiertos sin cubrir o de instalar paneles de ventilación adecuados para reducir al mínimo la posibilidad de que se acumule calor.
• Con el fin de garantizar un flujo de aire suficiente, deje abierta la parte trasera del bastidor y colóquelo a 10 cm como mínimo de la pared u otras superficies.

■ Colocación de la unidad sin un bastidor

Coloque las almohadillas antideslizantes en las cuatro esquinas de la parte inferior de la unidad y, a continuación, coloque la unidad en un estante o en un bastidor.

Parte inferior Almohadillas antideslizantes

Nota

Deje un espacio de ventilación de 10 cm como mínimo en la parte superior, lateral y trasera de la unidad.

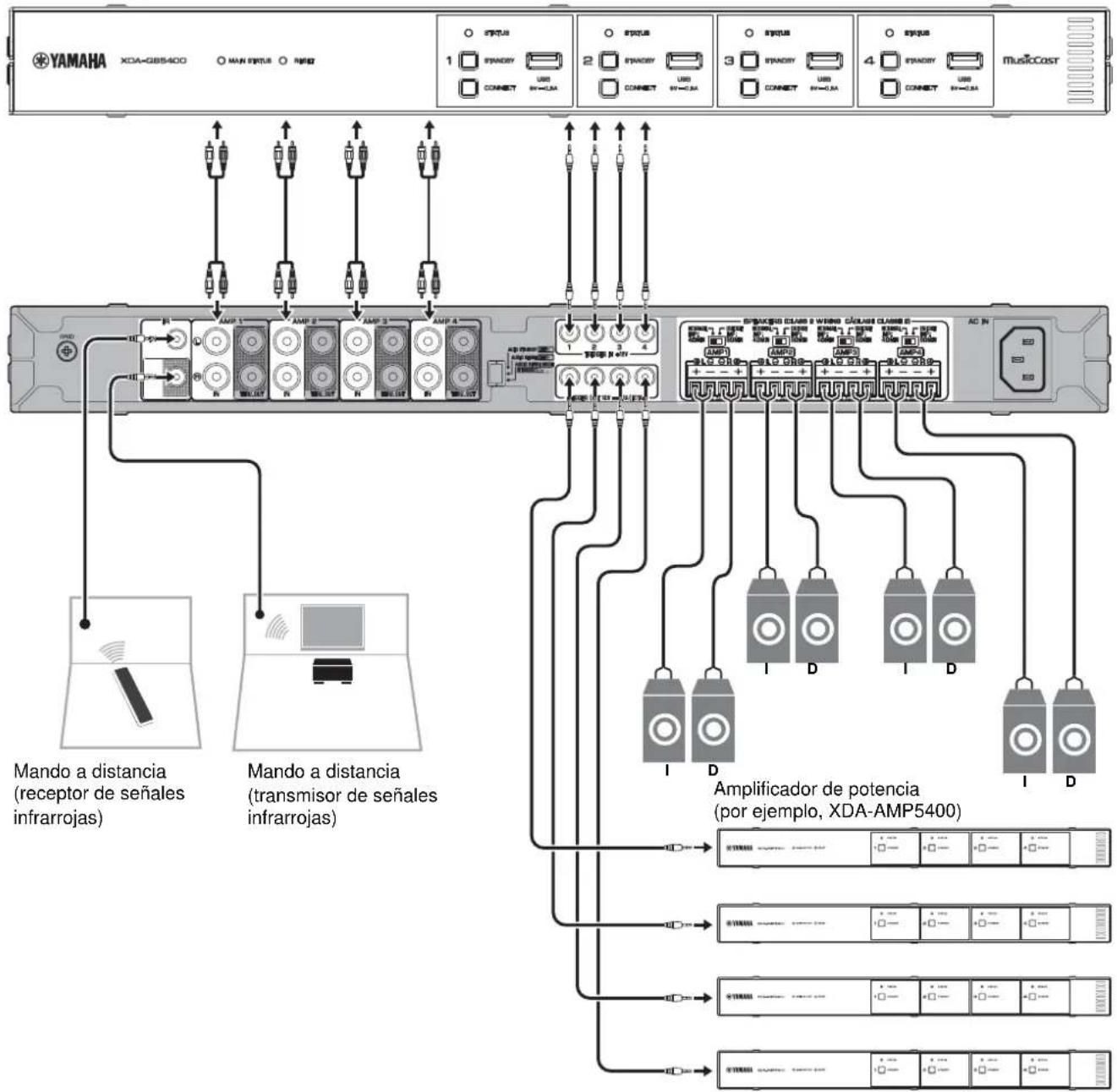

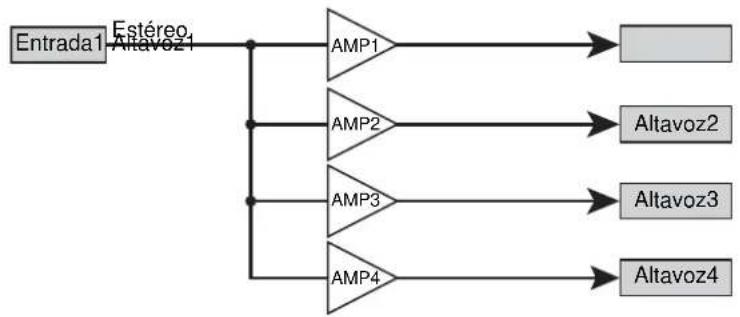

A continuación se indica un ejemplo de cómo conectar los dispositivos. Desenchufe el cable de alimentación de la unidad de la toma de CA antes de conectar los dispositivos.

XDA-QS5400

La unidad no dispone de controles del volumen. Deberá conectar a la unidad un dispositivo con control de volumen (como un preamplificador). Si conecta un dispositivo sin control de volumen (como un reproductor de CD) directamente a la unidad, es posible que el volumen sea excesivamente alto y pueda dañar la unidad o los altavoces.

■ Conexión de los altavoces

Conecte los altavoces a la unidad con el conector Euroblock suministrado y los cables de altavoces disponibles en tiendas.


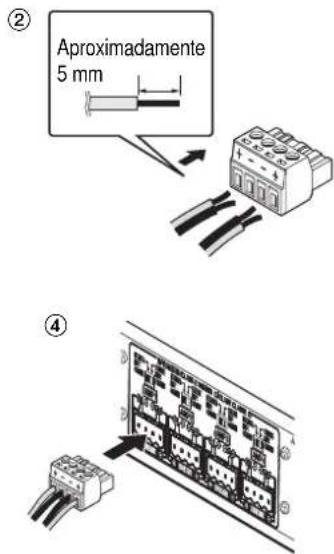

② Aproximadamente 5 mm ④

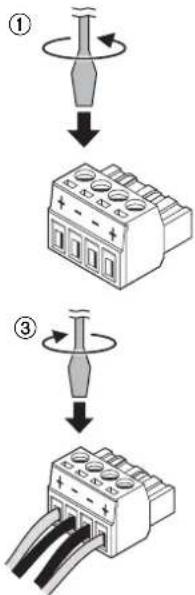

1 Afloje los tornillos del terminal.
2 Introduzca los cables.
3 Apriete los tornillos del terminal de forma segura.
4 Introduzca el conector Euroblock en los terminales SPEAKERS de la unidad.

Nota

• Debe utilizar los conectores Euroblock suministrados. Si los ha extraviado, póngase en contacto con su distribuidor de Yamaha.
• Calibres de cable recomendados para el conector Euroblock: De AWG26 (0,13 mm²) a AWG16 (1,3 mm²)
• Con el fin de preparar el cable para conectarse a un conector Euroblock, pele el cable con hilos cableados para realizar las conexiones, tal y como se muestra en la figura. Con una conexión Euroblock, los hilos cableados pueden romperse debido a la fatiga de metal por el peso del cable o por la vibración. Cuando monte el dispositivo en un bastidor, utilice una barra de cableado para agrupar y sujetar los cables.
• No suelde el extremo expuesto.

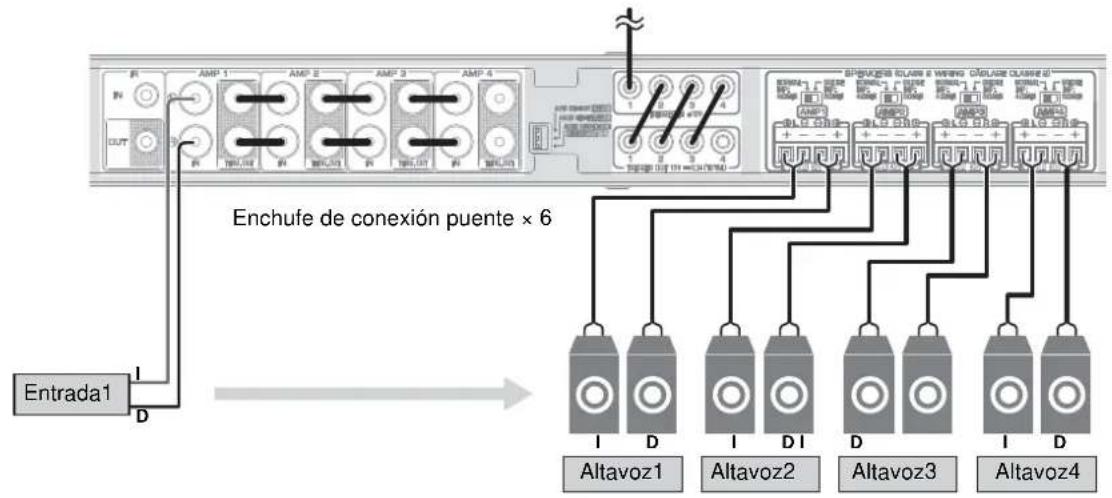

■ Conexión de los altavoces en modo de montaje en puente

Conecte los altavoces a la unidad con el conector Euroblock suministrado y los cables de altavoces disponibles en tiendas y establezca el interruptor NORMAL/BRIDGE en "BRIDGE".

Nota

Desenchufe el cable de alimentación de la unidad de la toma de CA antes de cambiar el ajuste del interruptor NORMAL/BRIDGE.

NORMAL BRIDGE IMP: 4ΩMIN IMP: 8ΩMIN + - + (6"BAKERS CLAMS & WIRING (CABLES)CLASS II) 10Amp 10Amp AMP2 AMP3 AMP4

■ Conexión de los dispositivos externos

■ Para un dispositivo externo con salida de audio estéreo analógico

Utilice un cable de clavijas estéreo analógico disponible en tiendas (cable RCA de audio estéreo). También puede utilizar los cables RCA monoaurales y los enchufes de conexión puente suministrados para varias configuraciones del sistema de sonido.

Nota

Para obtener más información sobre las configuraciones con los cables RCA monoaurales y los enchufes de conexión puente suministrados, consulte lo siguiente:

- "Ejemplos de conexiones" (p.37)

■ Para un mando a distancia

Utilice el cable de miniconector monoaural de 3,5 mm disponible en tiendas. Para conectarse a un emisor/receptor de señales infrarrojas que le permita utilizar la unidad y otros dispositivos desde otra sala.

■ Para un dispositivo compatible con la función de activación

Utilice el cable de miniconector monoaural de 3,5 mm disponible en tiendas. Los dispositivos externos (como, por ejemplo, el XDA-QS5400) pueden controlar la función de activación de forma conjunta con la función de encendido/apagado del dispositivo.

■ Conexión del cable de alimentación

Una vez realizadas todas las conexiones, enchufe el cable de alimentación suministrado a la toma AC IN situada en el panel trasero y, a continuación, enchufe el cable de alimentación a una toma de CA.

■ Ejemplos de conexiones
Ejemplo 1

■ Ejemplo 2

■ Ejemplo 3

■ Ejemplo 4

■ Ejemplo 5

■ Ejemplo 6

■ Ejemplo 7

Especificaciones

A continuación se indican las especificaciones de la unidad.

Tomas de entrada

Audio analógico

• Audio estéreo (RCA) × 4

Tomas de salida

Audio analógico

- Salida de altavoz × 4 (I/D)

• Audio estéreo (RCA) × 4

Otras tomas

Entrada de activación × 4

Salida a activación × 4

Entrada remota × 1

Salida remota × 1

Sección de audio

Potencia de salida nominal

• (Dirigida por 2 canales, 1 kHz, 0,9 % THD, NORMAL, 4/8 Ω) 90/50 W
• (Dirigida por 2 canales, 1 kHz, 0,9 % THD, BRIDGE, 8 Ω) 100 W
• (Dirigida por 1 canales, 1 kHz, 0,9 % THD, NORMAL, 4/8 Ω) 100/50 W
• (Dirigida por 1 canales, 1 kHz, 0,9 % THD, BRIDGE, 8 Ω) 200 W

Potencia dinámica

• (Dirigida por 2 canales, de 20 Hz a 20 kHz, 0,08 % THD, Ráfaga de 20 ms, NORMAL, 4/8 Ω) 80/40 W
• (Dirigida por 2 canales, de 20 Hz a 20 kHz, 0,08 % THD, Ráfaga de 20 ms, BRIDGE, 8 Ω) 150 W
• (Dirigida por 2 canales, 1 kHz, 0,9 % THD, Ráfaga de 20 ms, NORMAL, 4/8 Ω) 100/50 W
• (Dirigida por 2 canales, 1 kHz, 0,9 % THD, Ráfaga de 20 ms, BRIDGE, 8 Ω) 200 W
• (Dirigida por todos los canales, 1 kHz, 0,9 % THD, Ráfaga de 20 ms, NORMAL (8 canales), 4/8 Ω) 80/50 W
• (Dirigida por todos los canales, 1 kHz, 0,9 % THD, Ráfaga de 20 ms, BRIDGE (4 canales), 8 Ω) 170 W

Potencia de salida efectiva máxima (JEITA)

- (Dirigida por 1 canales, 1 kHz, 10% THD, NORMAL, 4/8 Ω) 130/65 W

• (Dirigida por 1 canal, 1 kHz, 10 % THD, BRIDGE, 8 Ω)

Distorsión armónica total (THD)

• (De 20 Hz a 20 kHz, SP OUT, 25 W, 8 Ω) 0,04 % THD

Respuesta de frecuencia (+0/-3 dB)

Relación señal a ruido (IHF-A)

Señal de entrada máxima

• AMP IN (1 kHz, 0,9 % THD) 1,0 V

Ganancia

- SP OUT (1 V INPUT) 25,8 dB

Sensibilidad de entrada

• 1 W de potencia (salida de 1 W/8 Ω) 150 mV
• Potencia MÁX. (salida de 50 W/8 Ω) 1,0 V

Generalidades

Alimentación

• [Modelo de EE. UU.] CA120 V, 60 Hz
• [Otros modelos] De CA 220 V a CA 240 V, 50/60 Hz

Consumo de energía 130 W

- Amp1 - Amp4 encendidos, sin condición de señal 32 W

- Amp1 - Amp4 apagados, detector de audio encendido, modo de detector de audio activo 14,8 W

Consumo en espera

- Detector de audio apagado 0,3 W

- Detector de audio encendido, detector de audio en modo en espera 0,5 W

Dimensiones (An x Al x Prof) 437 × 46 × 443 mm

Peso 6.0 kg

Dimensiones de referencia

- Soportes con cubierta frontal

481 × 44 × 453 mm

453 17-7/8" 5.0 1/4" 481 18-7/8" 全通轴线 44 1-3/4"

• Montaje en mesa con cubierta frontal
437 × 46 × 453 mm

* El contenido de este manual se aplica a las especificaciones más recientes en la fecha de publicación. Para obtener el manual más reciente, visite el sitio web de Yamaha y descargue el archivo del manual.

Yamaha Global Site

https://www.yamaha.com/

Yamaha Downloads
