GCDP 5010 G - Pompe de surface EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de surface pour eaux usées
Marque	Einhell
Modèle	GCDP 5010 G
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance absorbée	500 W
Débit maximal	12 000 l/h
Hauteur manométrique maximale	8 m
Profondeur d'immersion maximale	5 m
Température d'eau maximale	35 °C
Raccord flexible	env. 42 mm (1 1/4") FI
Corps étranger maximal	Ø 10 mm
Interrupteur à flotteur	Oui, réglable (marche/arrêt)
Indice de protection	IPX8
Utilisation conforme	Refoulement d'eau claire ou légèrement sale, vidange, irrigation
Sécurité	Protection contre la marche à sec, protection moteur, nécessite un dispositif différentiel résiduel (RCD) ≤ 30 mA
Entretien régulier	Nettoyage après usage, contrôle de l'interrupteur à flotteur tous les 3 mois
Nettoyage de la roue à aubes	Démonter le panier d'aspiration, nettoyer à l'eau claire
Pièces d'usure	Rotor
Garantie	24 mois, sous réserve d'utilisation conforme

FOIRE AUX QUESTIONS - GCDP 5010 G EINHELL

Quelle est la température maximale de l'eau que la pompe peut refouler ?

La température de l'eau ne doit pas dépasser 35 °C.

Puis-je utiliser la pompe pour des liquides agressifs ou abrasifs ?

Non, la pompe est exclusivement conçue pour l'eau. L'utilisation de liquides agressifs ou abrasifs est interdite.

Comment régler l'interrupteur à flotteur ?

L'interrupteur à flotteur peut être déplacé dans son support pour ajuster les points de mise en marche et d'arrêt. Veillez à ce que l'écart entre la tête du flotteur et le support de câble soit d'au moins 10 cm.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord la tension secteur. Si la tension est présente, le flotteur est peut-être bloqué en position basse ; placez-le plus haut manuellement.

Comment nettoyer la pompe après utilisation ?

Après chaque emploi, rincez la pompe à l'eau claire. Tous les 3 mois, nettoyez le fond de la cuve et vérifiez l'interrupteur à flotteur. Pour nettoyer la roue à aubes, démontez le panier d'aspiration et retirez les dépôts.

La pompe peut-elle fonctionner à sec ?

Non, la marche à sec est dangereuse et peut endommager la pompe. L'interrupteur à flotteur doit normalement couper l'alimentation si le niveau d'eau est trop bas.

Quelle est la profondeur d'immersion maximale ?

La profondeur d'immersion maximale est de 5 mètres.

Dois-je installer un disjoncteur différentiel ?

Oui, obligatoirement. La pompe doit être alimentée via un dispositif différentiel résiduel (RCD) avec un courant de défaut maximal de 30 mA conformément à la norme VDE 0100.

Que faire si le débit diminue ?

Vérifiez si le filtre d'entrée est bouché ou si le tuyau de refoulement est plié. Nettoyez le filtre à l'eau claire et redressez le tuyau.

Puis-je utiliser la pompe dans une piscine ?

Non, l'appareil ne convient pas à l'emploi dans les piscines, pataugeoires ou autres pièces d'eau où des personnes ou animaux pourraient se trouver.

MODE D'EMPLOI GCDP 5010 G EINHELL

F Instructions d'origine Pompe eaux usées

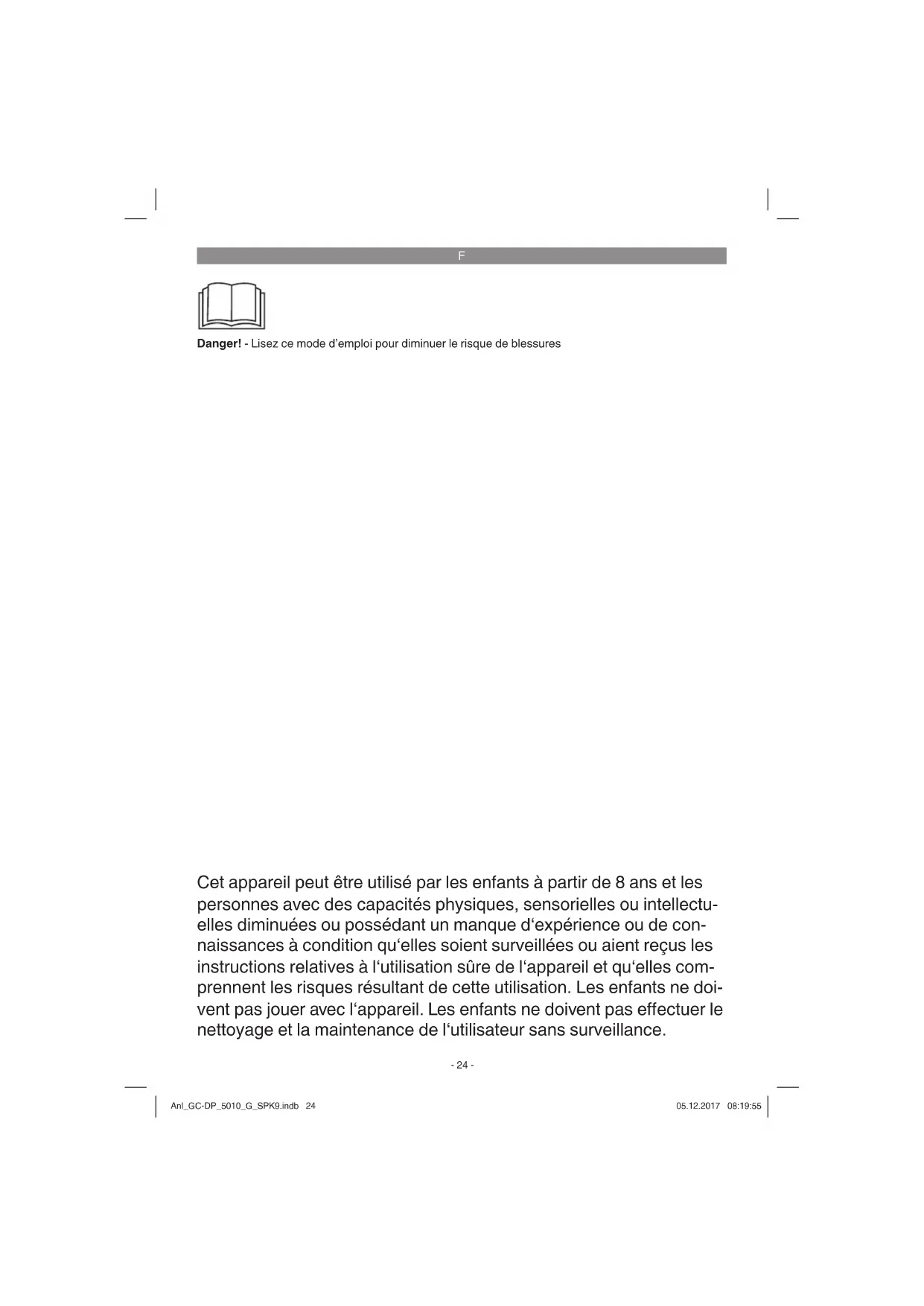

Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures

Cet apparéil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des capacities physiques, sensorielles ou intellectuées diminuées ou possédant un manque d'expérience ou de connaissances à condition qu'elles soient surveillées ou aient reçus les instructions relatives à l'utilisation sure de l' apparéil et qu'elles comptennent les risques résultat de cette utilisation. Les enfants ne doivent pas jourer avec l' apparéil. Les enfants ne doivent pas effectuer le nettoyage et la maintenance de l'utilisateur sans surveillance.

F

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni d'évitier des blessures et dommages. Veuillez donc tire attentionnement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appointeil doit être remis à autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Danger!

Veuillez tire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserve toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Attention!

La pompe doit etre alimentee via un dispositif diff erentiel residuel (RCD) avec un courant diff erentiel assigne de 30mA au maximum (conformement a VDE 0100 parties 702 et 738).

L'appareil ne convient pas à l'emploi dans les piscines, les pataugeoires de tous genres et toutes autres pieces d'eaux dans lesquilles des personnes ou des animaux peuvent se trouver pendant son fonctionnement. Il est interdit de faire fonctionner l'appareil en la presence de personnes ou d'animaux dans la zone dangereuse.Consultez votre spécialiste en electricite!

• Avant demettre en service I'appareil,faites vérifier par un spécialiste si la mise a la terre, la mise au neutre ou la protection contre les courants de courts-circuits satisfont bien aux prescriptions de sécurité des distributeurs d'énergie et fonctionnement bien irréprochablement.

• Les connecteurs enchichables électriques doivent être réservés de l'humidité.

• En cas de risques d'inondation, placez les connecteurs enchichables dans un endroit à l'abri des inondations.
  Il faut éviter à tout prix de refouler des liquides agressifs ainsi que des substances abrasives (à effet de gel lubrifiant).

• Protégez l'appareil du gel.

• Protégéz l'appareil contre le fonctionnement à sec.
  Il faut interdire l'accès aux enfants par des mesures ajustées.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1)

1. Poignée
2. Raccord fl exible
3. Panier d'aspiration
4. Interrupteur à flotteur

2.2 Volume de livraison

Veuiliez contrôler si l'article est complet à l'aide de la description du volume de livreaison. S'il manque des pièces, adressez-vous dans un décai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuiliez consulter pour cela le tableau des aranties dans les informations service après-vente à la fin du mode d'emploi.

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
Retirez le matériel d'emballage tout comme les securités d'emballage et de transport (s'il y en a).
- Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdirit de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite taille. Ils risquent de les avaler et de s'étouff er!

Pompe eaux usées
3 embouts a olive (figure 2)
Mode d'emploi d'origine

F

3. Utilisation conforme à l'aff ectation

L'appareil que vous venez d'acheter est destiné au refoulement de l'eau à une température maximaile de 35^ .Cet appeareil ne doit pas etre utilise pour d'autres liquides, en particulier pas pour des carburants pour moteurs, des produits nettoyants et autres produits chimiques!

L'appareil peut être également employé partout où l'on a besoin de transporter de l'eau, par exemple à la maison, dans le jardin et bien d'autres applications encore. Il est interdit de l'utiliser pour exploiter des bassins de piscine!

Lorsque you employez l'appareil dans des eaux comprenant naturellement un fond boueux, placez l'appareil en le relevant legement, par exemple, sur des briques.

L'appareil ne convient pas à une utilisation continue, par exemple comme une pompe de circulation dans une piece d'eau. La durée de vie attendue de l'appareil serait alors essentiellement raccourcie, étant donné que l'appareil n'est pas construit pour une charge permanente.

La machine doit exclusivement etre employee conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur decline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'appareil est utilise professionnellement,isanamentoou dans des sociétés industriielles,tout comme pour toute activite equivalente.

L'eau peut être salie par des fuites d'huile de graissage/de lubrifi ant.

4. Données techniques

Branchement secteur 220-240 V 50 Hz
Puisance absorbee 500 watts
Refoulement maxi. 12000 l./h.
Hauteur manometrique maxi. 8 m
Profondeur d'immersion maxi. 5 m
Tempereature de I'eau maxi. 35^ Raccord flexible env. 42 mm (1¼") FI
Corps étranger maxi. 0 10 mm
Hauteur de point de commutation: MARCHE env. 50 cm maxi.
Hauteur de point de commutation: ARRET env. 10 cm min.
Type de protection : IPX8

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

5.1 L'installation

L'installation de l'appareil se fait soit:

• fixe avec une tuyauterie fixe
  ou
• fixe avec une conduite couple

Remarque :

Clarifi ez avant la mise en service de la pompe les conditions particulieres eventuelles de son installation!
Si par ex. une coupure de courant, des impuretés ou un joint défectueux peuvent entraîner des dommages, il faut installer des mesures de protection supplémentaires.
Ces mesures de protection sont par exemple des pompes installées en parallele sur un circuit électrique sécurisé séparé, des capteurs d'humidité pour la mise hors service, et des dispositifs de sécurité similaires.
Dans le doute, faites-vous conseiller par un spécialiste en installations sanitaires.
Pour raccorder la conduite de pression, veuillez utiliser les embouts à olive adaptés, joints à la livraison.
Utilisiez l'adaptateur qui convient à chaque diamètre de tuyau (voir fi gure 2).
Pour eff ectuer le montage, procedez comme suit :
- Vissez l'embout à olive à la main sur le rac

F

cordement de pression (fig. 1/pos. 2).

Raccordez le tuyau de pression à l'embout à olive et fixez celui-ci, p. ex., avec un collier de serrage.

Lors de l'installation, faites attention à ne jamais suspendre l'appareil librement à la conduite de pression ni à le monter à un cable électrique. L'appareil doit être suspendu à la poignée prévue à cet effet et ou est place sur le fond de la cuve. Dans le but de garantir un fonctionnement irréprochable de l'appareil, le fond de la cuve doit toutes être exempt de boue ou d'autres impuretés. Lorsque le niveau de l'eau est trop faible, la boue qui se trouve dans la cuve peutrapidement secher, ce qui est un obstacle au bon demarrage de l'appareil. Raison pour laquelle il est nécessaire de contrcler l'appareil régulierement (en eff ectuant des essais de demarrage).

Le puits de pompé devrait avoir une taille suffi -sante.

5.2 Le branchement secteur Danger!

Votre apparéil est déjà pourvu d'une fi che à contact de protection. L' apparéil est destiné à être raccordé à une prise de courant de sécurité 220-240 V ~ 50 Hz. Assurez-vous que la prise est assez sécurisée (au moins 6 A) et en parfait état de fonctionnement. Engagez la fi che de contact dans la prise de courant et l' apparéil est prét au fonctionnement.

6. Commande

Après avoir lu attentivement les Presents instructions d'installation et de service, vous pouvezmettre l'appareil en service en respectant lespoints suivants:

• Vérifiez que l'appareil est placé de manière sère.
  Vérifiez que la conduite de pression est montée dans les règles de l'art.
  Assurez-vous que l'alimentation électrique est de 220-240 V ~ 50 Hz.
• Vérifiez que la prise de courant électriche est en bon état.
  Assurez-vous que l'humidité ou l'eau n'entre jamais en contact avec le branchement secteur.
  Assurez-vous que l'appareil fonctionne à sec.

• Évitez que la pompé ne fonctionné à sec.

• Débranche la prise secteur pour êtreindre l'appareil.

Réglage du point de contact de mise en/hors circuit :

Le point de commutation de mise en / hors circuit de l'interrupteur à fl otteur peut être régèle par déplacement de l'interrupteur à fl otteur dans son support (fi g. 3 / pos. 5).

L'interrupteur à flotteur doit être fixé pour que la hauteur de point de commutation : MARCHE et la hauteur de point de commutation : ARRET puisSENT être atteintes facilement et avec peu d'efforts. Vérifie ce point en plaçant l'appareil dans un réseau, rempli d'eau, et levez l'interrupteur à flotteur précautionneusement avec la mainuis abaissez-le a nouveau. Vous pouvez voir ainsi si l'appareil se met en ou hors circuit.
Veiliez également à ce que l'écart entre la tête de l'interrupteur à flotteur et le support de cable ne soit pas inférieur à 10 cm. En cas d'écart trop faible, un fonctionnement irréprochable n'est pas garantie.
Veillez lors du réglage de l'interrupteur à flotteur que ce dernier ne touche pas le fond avant la mise hors service de l'appareil. Attention! Risque de fonctionnement à sec.

Manual operation:

7. Remplacement de la ligne de raccordement réseau

Danger!

Si la ligne de raccordement reseau de cet ap-pareil est endommagee, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'eviter tout risque.

F

8. Nettoyage, maintenance et commande de pieces de rechange

Danger!

• Avant chaque travail de maintenance, dé-branchez la prise réseau.
  Lorsque you l'utilisez en le transportant, nettoyez l'appareil après chaque emploi avec de I'eau claire.
• En cas d'installation fixe, il est recommandé de contrôle tous les 3 mois la fonction de l'interrupteur à flotteur.
• Eliminées les particules de peluches et fibres évientuellesment déposées dans le boîtier à l'aide d'un jet d'eau.
  Tous les 3 mois, débarrasssez le fond de la boue et nettoyez également les parois de la cuve.
• Eliminer les dépôts de l'interrupteur à flotteur avec de l'eau claire.

8.1 Nettoyage de la roue à aubes

En cas de dépôt trop important dans le boitier, la partie inférieure de l'appareil doit être démontee comme suit :

1. Retirez les vis de fixation (fig. 3/pos. A) du panier d'aspiration.
2. Nettoyez la roue à aubes avec de l'eau claire.

Attention! Ne pas poser ou etayer l'appareil sur la roue à aubes!

1. Le montage est eff ectué dans l'ordre inverse des étapes.

8.2 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

8.3 Commande de pieces de rechange :

Pour les commandes de pieces de rechange, veuillez indiquer les références suivantes:

Type del'appareil
No. d'article de l'appareil
No. d'identification de l'appareil
No. de piece de rechange de la piece requise
Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière aux divers, comme par ex. des metaux et matières plastiques. Les appeareils défectueux ne doivent pas être jetsés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit nombre, sec et a I'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

11. Plan de recherche des erreurs

Dérangements	Origines Remède
L'appareil ne dé-marre pas	- Tension secteur manque- Interrupteur à fl otteur ne commute pas	- Vérifi er la tension secteur- Placer l'interrupteur à flotteur dans une position plus élevé
L'appareil ne refoule pas	- Filtre d'entrée bouché-Tuyau de refoulement fl ambé	- Nettoyer le fi litre d'entrée au jet d'eau-Défaire le point de piage
L'appareil ne se met pas hors circuit	- L'interruteur à fl otteur ne peut pas s'abaisser	- Monter correctement l'appareil sur le fond de la cuve
Refoulementinsu-fi sant	- Filtre d'entrée bouché-Puisance diminuée par des produits mélangés à l'eau très encrassés et graissants	- Nettoyer le fi litre d'entrée- Nettoyer l'appareil et replacer les pièces d'usure
L'appareil se dé-connecte après une brève durée de fonctionnement	- La protection du moteur déconnec-te l'appareil à cause d'un trop grand encrassement de l'eau-Température de l'eau trop élevée, la protection du moteur déconnecte	- Débrancher la prise secteur et nettoyez l'appareil ainsi que la cuve- Veillez à la température maximale de l'eau de 35° C!

C

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouvrez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pieces de rechange et d'usure ou l'achat de pieces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une Usuré liée à l'utilisation ou à une Usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* Rotor
Matériel de consommation/ pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison!

En cas de vices ou de defaults, nous vous prions d'enregistrer le cas du defaulted sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du defaulted et répondre dans tous les cas aux questions suivantes :

est-ce que I'appareil a fonctionné une fois ou etait-il defectieux desp le depart ?
- avez-vous remarqué quelque chose avant la panne (symptôme avant la panne)?
- quel est le dernier de fonctionnement de l'appareil à votre avis (symptôme principal)? Décriveze ce dernier de fonctionnement.

F

Bon de garantie

nos produits sont soumis à un contrôle de qualité très strict. Si toutes, il arrivait que cet apparéil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons égalementizontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement a des consommateurs, c'est a dire a des personnes physiques qui ne souhait n it utiliser ce produit dans le cadre de leur activite industrielle ou artisanale, ni dans le cadre de toute autre activite independante. Les conditions de garantie reglemente les prestations de garantie supplémentaires que le fabricant mentionne ci-dessous promet aux acheteurs de ses apparciels en supplément de la prestation de garantie legale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s'etend exclusivement aux defaults resultant d'une erreur de fabrication ou de matériel d'un apparéil neuf du fabricant mentionné ci-dessous et achété par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels defaults sur l' apparéil, soit à l'échange de l' apparéil.

Veillez au fait que nos apparèils, conformément au règlement, n' ont pas été concus pour être utilisés dans un environnement professionnel, industriel ouartisanal. Il n'y a donc pas de contrat de garantie quand l'apparèil a été utilisé professionnellement,artisanalement ou par des sociétés industrielles ou exposé à une solicitationsemblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

3. les dommages résultat d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la déténération d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).

4. les dommages sur l'appareil ou des parties de l'appareil resultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

5. La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un-delai de deux semaines après avoir constaté le dernier. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appleil ou toute autre piece de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

6. Pour faire valeur vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante: www.isc-gmbh.info. Veuillez gardar a disposition la preuve d'achat ou tout autre justificatif de I'achat de votre nouvel appleil. Les appleils envoyés sans les justificats correspondants ou sans plaque signalétique sont excus de la prestation de garantie en raison de I'impossibilite de les enregistrer. Si le defaut de I'appleil est inclut dans la garantie, vous recevrez sans retard un appleil réparé ou un nouvel appleil.

Bien entendu, nous réparons volunteers les défauts de votre apparéil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veillez envoyer l' apparéil à notre adresse de service après-vente.

Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

F déclaré la conformité suivant selon la directive CE et les normes concernant l'article
