Tipo di prodotto	Pompa di superficie per acque reflue
Marca	Einhell
Modello	GCDP 5010 G
Tensione di alimentazione	220-240 V ~ 50 Hz
Potenza assorbita	500 W
Portata massima	12 000 l/h
Altezza manometrica massima	8 m
Profondità di immersione massima	5 m
Temperatura massima dell'acqua	35 °C
Raccordo flessibile	circa 42 mm (1 1/4") FI
Corpo estraneo massimo	Ø 10 mm
Interruttore a galleggiante	Sì, regolabile (marcia/arresto)
Grado di protezione	IPX8
Utilizzo conforme	Sollevamento di acqua pulita o leggermente sporca, svuotamento, irrigazione
Sicurezza	Protezione contro la marcia a secco, protezione motore, richiede un dispositivo differenziale residuo (RCD) ≤ 30 mA
Manutenzione regolare	Pulizia dopo l'uso, controllo dell'interruttore a galleggiante ogni 3 mesi
Pulizia della girante	Smontare il cestello di aspirazione, pulire con acqua pulita
Parti soggette ad usura	Rotore
Garanzia	24 mesi, a condizione di utilizzo conforme

Domande frequenti - GCDP 5010 G EINHELL

Qual è la temperatura massima dell'acqua che la pompa può sollevare?

La temperatura dell'acqua non deve superare 35 °C.

Posso utilizzare la pompa per liquidi aggressivi o abrasivi?

No, la pompa è esclusivamente progettata per l'acqua. L'uso di liquidi aggressivi o abrasivi è vietato.

Come regolare l'interruttore a galleggiante?

L'interruttore a galleggiante può essere spostato nel suo supporto per regolare i punti di accensione e spegnimento. Assicurarsi che la distanza tra la testa del galleggiante e il supporto del cavo sia di almeno 10 cm.

Cosa fare se la pompa non si avvia?

Verificare prima la tensione di rete. Se la tensione è presente, il galleggiante potrebbe essere bloccato in posizione bassa; posizionarlo più in alto manualmente.

Come pulire la pompa dopo l'uso?

Dopo ogni utilizzo, sciacquare la pompa con acqua pulita. Ogni 3 mesi, pulire il fondo del serbatoio e controllare l'interruttore a galleggiante. Per pulire la girante, smontare il cestello di aspirazione e rimuovere i depositi.

La pompa può funzionare a secco?

No, la marcia a secco è pericolosa e può danneggiare la pompa. L'interruttore a galleggiante dovrebbe normalmente interrompere l'alimentazione se il livello dell'acqua è troppo basso.

Qual è la profondità di immersione massima?

La profondità di immersione massima è di 5 metri.

Devo installare un interruttore differenziale?

Sì, obbligatoriamente. La pompa deve essere alimentata tramite un dispositivo differenziale residuo (RCD) con una corrente di guasto massima di 30 mA conformemente alla norma VDE 0100.

Cosa fare se la portata diminuisce?

Verificare se il filtro di ingresso è ostruito o se il tubo di mandata è piegato. Pulire il filtro con acqua pulita e raddrizzare il tubo.

Posso utilizzare la pompa in una piscina?

No, l'apparecchio non è adatto per l'uso in piscine, vasche o altri specchi d'acqua dove potrebbero trovarsi persone o animali.

MANUALE UTENTE GCDP 5010 G EINHELL

Istruzioni per l'uso originali Pompa per acque refl ue

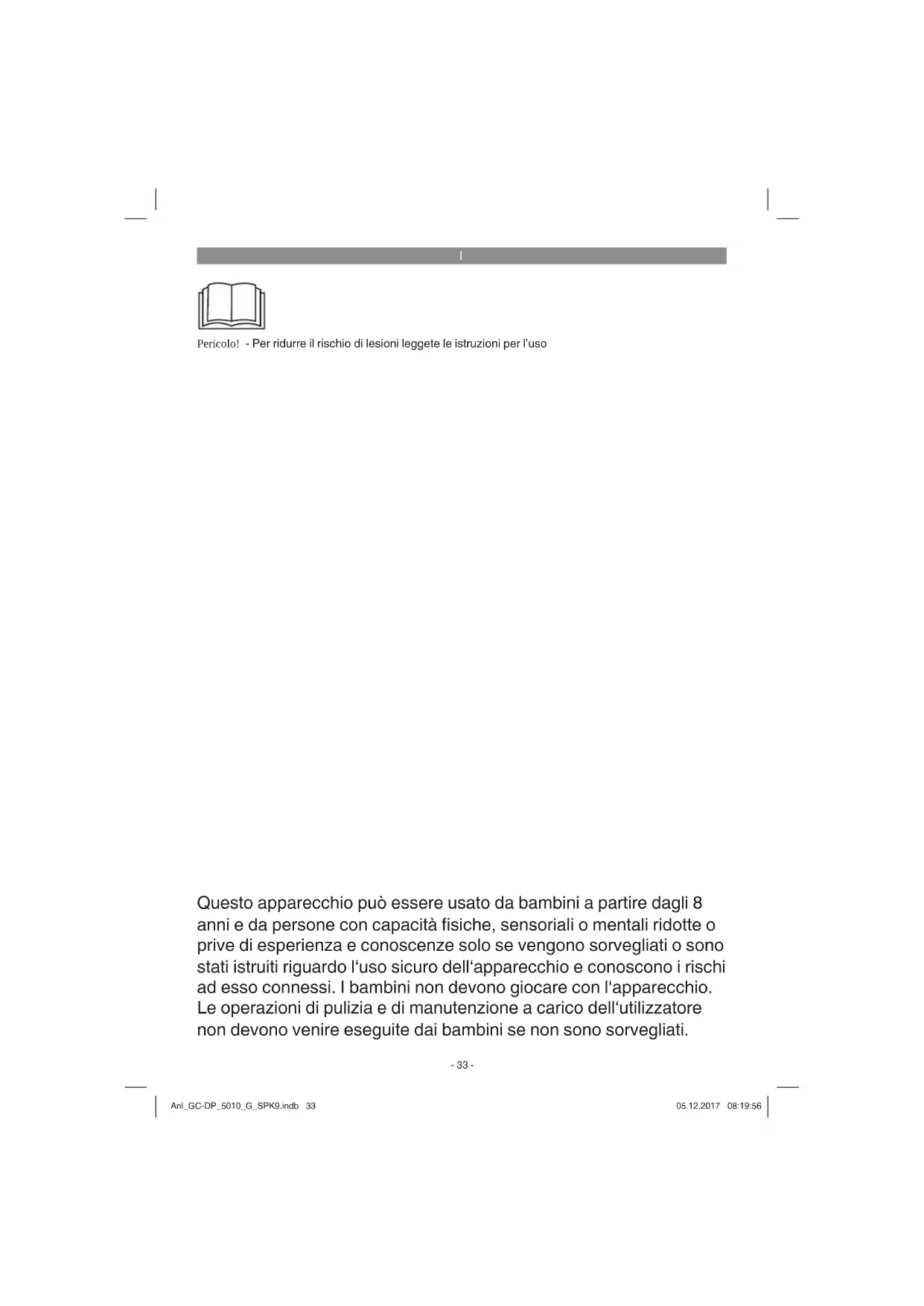

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Questo apparecchio più essere usato da bambini a partire dagli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o privile di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l'uso sicuro dell'apparecchio e conoscono i rischi adesso connessi. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione a carico dell'utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati.

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Pericolo!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Pericolo!

La pompa deve venire alimentata tramite un dispositivo di protezione per correnti di guasto (RCD) con una corrente di guasto non superiore a 30mA (secondo la norma VDE 0100 parte 702 e 738).

L'apparecchio non è adatto all'uso in piscine, piscine per bambini di agli tipo e vasche in cui possano essere presenti persono o animali nelle dette è in funzione. è vietato l'uso dell'apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

• Prima di mettere in funzione l'apparecchio, fate controllare da uno specialista che la messa a terra, la messa a terra del neutro o il circuito di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell'ente responsablea della fornitura di energia elettrica e funzionino in modo correto.
  I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
  In caso di pericolo di inondazioni collocate i collegamenti ad innesto in un'area che non ne venga interessata.

• Si deve comunque evitare in agli caso di convogliare liquidi aggressivi e sostanze abrasive.
  L'apparecchio deve essere protetto dal gelo.
  L'apparecchio deve essere protetto da un funzionamento a secco.

• Adottate misure alla tenere l'apparecchio lontano alla portata dei bambini.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1)

1. Impugnatura
2. Attacco tubo fl essibile
3. Griglia di aspirazione
4. Interruttore a galleggiante

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'appareccchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e nelle fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono gliacare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Pompa per acque reflue
3 boccole per tubo flessibile (Fig. 2)
- Istruzioni per l'uso originali

3. Utilizzo proprio

L'apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35^ C. L'apparecchio non deve essere assolutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici!

L'apparecchio può essere impiegato ovunque si debba pompare dell'acqua, per es. in casa, in giardino e in molto altri settori. Non deve essere usato nel caso di vasche di piscine!

Per usare l'apparecchio in acqua con fondo naturale e fangoso, mettetelo in un posto un po' sollevato, per es. su dei mattoni.

L'apparecchio non è adatto per l'uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell'apparecchio si ridurà notevolmente, poichè non è stato costruito per una sollecitazione continua.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiana o industriale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in impresse commerciali, artigianali o industriali, o in attività equivalenti.

La fuoruscita di olio lubrificante/altri lubricanti.
puo comportare una contaminazione dell'acqua.

4. Caratteristiche tecniche

Collegamento alla rete 220-240 V 50 Hz
Potenza assorbita 500 Watt
Portata max. 12000 l/h
Prevalenza max. 8 m
Profondità di immersione max. 5 m
Temperatura max. dell'acqua 35^ Attacco del tubo flessibile ca. 42 mm (1¼,) fileto interno
Corpi estranei max. 0 10 mm
Altezza del punto di commutazione ON max. ca. 50 cm Altezza del punto di commutazione OFF min. ca. 10 cm
Tipodi protezione IPX8

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

5.1 L'installazione

L'installazione dell'apparecchio viene effettuata o: in modo fisso con tubazione rigida
0 in modo fisso con tubazione flessibile

Avviso!

Eventuali condizioni speciali di installmente vanno chiariè prima della messa in esercizio della pompa!
In caso di danni causati ad esempio da sporcia, una caduta di corrente o una guarnizione difettosa, dovete installare le ulteriori misure di protezione.
Le misure di protezione sono ad esempio: pompe con funzionamento parallelo su un circuito di corrente con protezione separata, sensori di umidità per il disinserimento e dispositivi di sicurezza similii.
In caso di dubbi fatevi consigliare assolutamente da un technician di impianti sanitari.

Per il collegamento del tubo di mandata sono compresi tra gli elementi forniti le relative boccole per tubo fl essibile. A seconda del diametro del tubo fl essibile usate I'adattatore adeguato (vedi Fig. 2). Per il montaggio procede nel modo seguente: Avvitate a mano la boccola per tubo flessibile

C

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

• Prima di agli lavoro di manutenzione staccate la spina alla presa di corrente.
  In caso di impiego mobile, l'apparecchio deve gligni volta assere lavato con acqua pulita dopo l'uso.
• In caso di un utilizzo fisso si consiglia di controllare il funzionamento dell'interruttore a galleggiante agli 3 mesi.
• Togliete con un getto d'accua filetti, peluzzi e particelle fibrose che si siano eventualmente depositi nella carcassa.
• Ogni 3 mesi togliete il fango dal fondo del vano in cui si trovava la pompa e pulitene anche le pareti.
• Pulite l'interruttore a galleggiante e liberatelo dai depositi.

8.1 Pulizia della ruota a pale

In caso di depositi eccessivi nella carcassa è necessario smontare la parte inferiore dell'apprecchio nel modo seguente.

1. Togliete le viti di fi ssaggio (Fig. 3/Pos. A) della griglia di aspirazione.
2. Pulite la ruota a pale con acqua pulita.

Attenzione! Non mettete o appoggiate l'apparecchio sulla ruota a pale!
3. L'assemblaggio aviene nell'ordine inverso.

8.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

11. Tabella per l'eliminazione delle anomalie

Anomalie Cause	Rimedio
Il motore non si avvia	- Manca la tensione di rete - L'interruttore a galleggiante non funzione	- Controllate la tensione di rete - Portate l'interruttore a galleggiante in una posizione più elevata
L'apparecchion non convoglia	- Filtrato in entrata ostruito - Tubo di mandata piegato	- Pulite con un getto d'accua il fi Itro in entrata - Eliminate la piega
La pompa non si disinserisce	- L'interruttore a galleggiante non può abbassarsi	- Installate bene l'apparecchio sul fondo del pozzo
Portatainsuffi ciente	- Filtrato in entrata ostruito - Prestazioni ridotte a causa di impurità e corpi estranei abrasivi nell'accua	- Pulite il fi Itro in entrata - Pulite l'apparecchio e sostituite le parti usurate
La pompa si spegnebero un breve per-ODO di esercizio	- Il salvamotore spegne l'apparecchio a causa del notevole sporco presente nell'accua - Temperatura dell'accua trop-po alta, il salvamotore spegne l'apparecchio	- Staccate la spina e pulite l'apparecchio e il pozzo - Tenete presente la temperatura massima dell'accua di 35°C!

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio puòanche venire consegovato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericlaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicatei nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso overo che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Girante della pompa
Materiale di consumo/parti di consumo *
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha qi funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti.

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

• Danni all'apparecchio dovuti a usi improper o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiogo della forza o a infusssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 24 anni e inizi a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. è esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non iniziung un nuovo periodo di garanzia. Cio valeanche nel caso in cui si ricorra a un servizio sul dato.

• Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettosotramite situ internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o alla targhetta d'identificazione sono esclusi da la prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparecchio rientra nella sua prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
