GEBRUIKSAANWIJZING GCDP 5010 G EINHELL

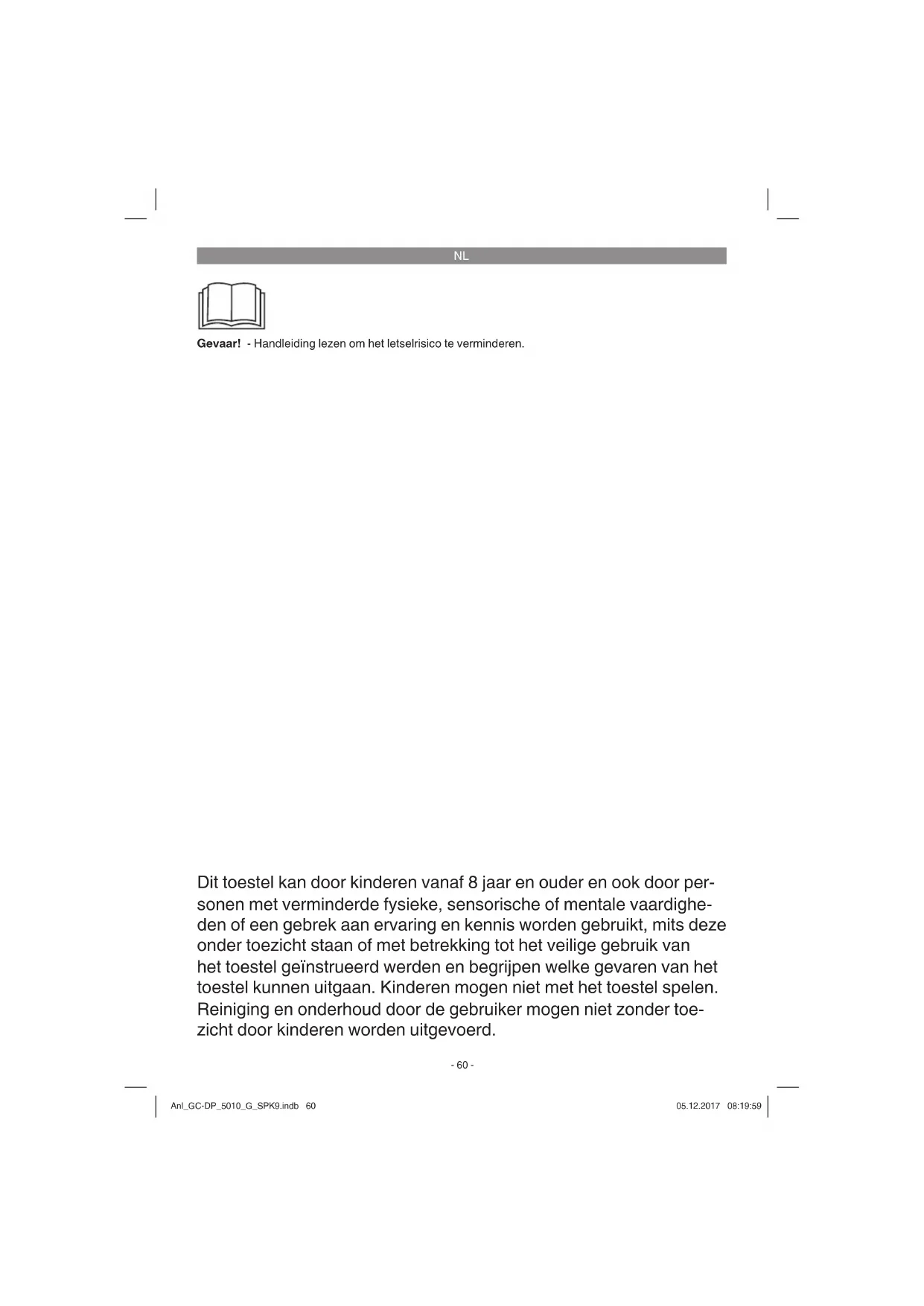

Gevaar! - Handleiding lezen om het letselrisico te verminderen. Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door per- sonen met verminderde fysieke, sensorische of mentale vaardighe- den of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toe- zicht door kinderen worden uitgevoerd. Anl_GC-DP_5010_G_SPK9.indb 60Anl_GC-DP_5010_G_SPK9.indb 60 05.12.2017 08:19:5905.12.2017 08:19:59NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Gevaar! De pomp moet via een aardlekschakelaar (RCD) met een nominale verliesstroom van niet meer dan 30 mA worden gevoed (vol- gens VDE 0100 deel 702 en 738). Het apparaat is niet geschikt voor de inzet in zwembassins, kinderbadjes noch voor ander water waarin zich tijdens het bedrijf perso- nen of dieren kunnen ophouden. Het is niet toegestaan om het apparaat te gebruiken, terwijl er zich personen of dieren binnen de gevarenzone ophouden. Raadpleeg uw elek- tricien!

Voordat u het apparaat in gebruik neemt moet u door een deskundige laten controleren of de aarding, de nulleider of de aardlekscha- keling beantwoorden aan de veiligheidsvoor- schriften van het energiebedrijf en foutloos werken.

De elektrische steekverbindingen moeten tegen natheid worden beschermd.

Bij gevaar van overstroming moeten de steekverbindingen in een zone worden aan- gebracht die daartegen is beveiligd.

Het transporteren van agressieve vloei- stoffen en het transporteren van abrasieve (schurende) stoffen moet in elk geval worden vermeden.

Het apparaat moet tegen vorst worden be- schermd.

Het apparaat moet tegen drooglopen worden beschermd.

De toegang tot het apparaat door kinderen moet door adequate maatregelen worden verhinderd.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het apparaat

4. Vlotterschakelaar

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

3 slangmondstukken (afbeelding 2)

Het door uw aangekochte apparaat is bedoeld voor het opvoeren van water met een maximale temperatuur van 35 °C. Het apparaat mag niet worden gebruikt voor andere vloeistoff en, vooral niet voor motorbrandstoff en, reinigingsmiddelen en andere chemische producten! Het apparaat wordt ingezet op alle plaatsen waar water van de ene plaats naar de andere moet worden overgebracht, bijv. in de huishouding, in de tuin, en voor tal van andere toepassingen. Het apparaat mag niet worden gebruikt voor de inzet zwembassins! Bij gebruik van het apparaat in wateren met een natuurlijke modderige bodem plaatst u het lichtjes verhoogd, bijv. op bakstenen. Het apparaat is niet bedoeld om continu te wor- den gebruikt, bijv. als circulatiepomp in een vijver. De te verwachten levensduur van het apparaat wordt daardoor aanzienlijk verkort, omdat het niet geconstrueerd is om permanent te worden belast. Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk ver- der gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabri- kant, aansprakelijk. Wij wijzen erop dat onze toestellen overeen- komstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Door uitlopen van smeerolie/smeermiddel kan het water worden verontreinigd.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

De installatie van het toestel gebeurt ofwel:

Stationair met een vaste buisleiding

stationair met een flexibele slangleiding Aanwijzing: Ga na of er eventueel speciale voorwaarden voor de installatie gelden, voordat u de pomp in bedrijf stelt! Wanneer bijv. door stroomonderbreking, vervui- ling of defecte afdichting materiële schade kan worden veroorzaakt, dan moeten extra veiligheid- sinrichtingen worden geïnstalleerd. Deze beschermende maatregelen zijn bijvoor- beeld: parallel lopende pompen op een gescheiden beveiligde stroomkring, vochtigheidssensoren voor de uitschakeling en dergelijke veiligheidsin- richtingen. Laat u in geval van twijfel absoluut adviseren door een vakman voor sanitaire installaties. Voor de aansluiting van de drukleiding zijn de bi- jhorende slangmondstukken meegeleverd. Gebruik al naargelang slangdiameter de passen- de adapter (zie afb. 2). Ga voor de montage als volgt te werk:

Schroef het passende slangmondstuk aan de drukaansluiting (afb. 1/pos. 2).

en borg deze, bijv. met een slangklem. Bij de installatie moet u er rekening mee houden, dat het apparaat nooit aan de drukleiding of aan de stroomkabel vrij hangend mag worden gemonteerd. Het apparaat moet aan het daartoe voorziene handvat opgehangen of op de schacht- bodem opgesteld worden. Om een perfecte werk- wijze van het apparaat te verzekeren moet de schachtbodem steeds vrij zijn van modder of an- dere verontreinigingen. Bij een te laag waterpeil kan de modder in de schacht snel droog worden en het aanlopen van het apparaat beletten. Daa- rom is het noodzakelijk het apparaat regelmatig te controleren (startpogingen uitvoeren). De pompschacht moet voldoende groot zijn. 5.2. Netaansluiting Gevaar! Het door u aangekochte apparaat is reeds voor- zien van een veiligheidsstekker. Het apparaat is bedoeld voor de aansluiting aan een veilig- heidswandcontactdoos met 220-240 V~50 Hz. Vergewis u ervan dat de contactdoos voldoende beveiligd (min. 6 A) en helemaal in orde is. Steek de netstekker in het stopcontact en het apparaat is meteen operationeel.

Als u de installatie- en gebruiksinstructies nauwkeurig heeft gelezen, dan kunt u het ap- paraat in gebruik nemen mits inachtneming van de volgende punten:

Vergewis u ervan dat het apparaat veilig is opgesteld.

Controleer of de drukleiding zoals voorge- schreven is aangebracht.

Vergewis u ervan dat de elektrische aanslui- ting 220-240 V ~ 50 Hz bedraagt.

Controleer de foutloze toestand van het elekt- rische stopcontact.

Controleer of er nooit vocht of water bij de netaansluiting komt.

Vermijd het drooglopen van het apparaat.

Om het apparaat uit te schakelen trekt u de netstekker uit het stopcontact. Instelling van het Aan/Uit-schakelpunt: Het in- resp. uitschakelpunt van de vlotterscha- kelaar kan worden ingesteld door verandering van de schakelaar in het arrêt (afb. 3/pos. 5).

De vlotterschakelaar moet zo worden aange- bracht, dat de schakelpunthoogte: AAN en de schakelpunthoogte: UIT gemakkelijk en met geringe krachtsinspanning kan worden be- reikt. Controleer dit door het apparaat in een met water gevuld reservoir te plaatsen en de vlotterschakelaar met de hand voorzichtig op te tillen en daarna weer neer te laten. Daarbij kunt u zien of het apparaat wordt in- resp. uitgeschakeld.

Let er ook op dat de afstand tussen de kop van de vlotterschakelaar en de kabelhouder niet kleiner is dan 10 cm. Bij een te geringe afstand is de perfecte werking van het ap- paraat niet verzekerd.

Let er bij het instellen van de vlotterscha- kelaar op dat de schakelaar vóór het uitscha- kelen van het apparaat niet de bodem raakt. Opgelet! Gevaar van drooglopen. Handmatig bedrijf: De vlotterschakelaar moet worden gemonteerd zoals getoond in afbeelding 4. Zo loopt het ap- paraat continu. Het apparaat mag alleen onder toezicht worden ingezet, om droogloop te vermi- jden. Het apparaat moet worden uitgeschakeld (netstekker uittrekken), zodra er geen water meer uit de drukleiding komt.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar!

Voor elke onderhoudswerkzaamheid dient u de stekker uit het stopcontact te verwijderen.

Bij mobiel gebruik is het raadzaam om het toestel na elk gebruik met helder water te rei- nigen.

Bij stationair gebruik is het aan te bevelen de werking van de vlotterschakelaar om de 3 maanden te controleren. Anl_GC-DP_5010_G_SPK9.indb 63Anl_GC-DP_5010_G_SPK9.indb 63 05.12.2017 08:19:5905.12.2017 08:19:59NL

Pluisjes en vezelachtige partikels die zich eventueel in het huis hebben vastgezet met een waterstraal verwijderen.

Om de 3 maanden de schachtbodem van modder ontdoen en ook de schachtwanden schoonmaken.

De vlotterschakelaar met helder water van bezinksels ontdoen.

8.1 Reinigen van het schoepenwiel

Als te veel bezinksels in het huis aanwezig zijn moet het benedendeel van het toestel als volgt worden gedemonteerd:

1. Verwijder de bevestigingsschroeven (afb. 3/

pos. A) van de aanzuigkorf.

2. Het schoepenrad reinigen met helder water.

Opgelet! Het apparaat niet op het schoepen- rad neerzetten of laten steunen!

3. De montage gebeurt in omgekeerde volgor-

In het toestel zijn er geen andere te onderhouden onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_GC-DP_5010_G_SPK9.indb 64Anl_GC-DP_5010_G_SPK9.indb 64 05.12.2017 08:19:5905.12.2017 08:19:59NL

11. Schema voor foutopsporing

Storingen Oorzaken Oplossing Apparaat start niet - Netspanning ontbreekt - Vlotterschakelaar schakelt niet - Netspanning controleren - Vlotterschakelaar hoger plaatsen Apparaat transpor- teert niet - Inlaatzeef verstopt - Drukslang geknikt - Inlaatzeef met waterstraal reinigen - Knikplaats verhelpen Apparaat wordt niet uitgeschakeld - Vlotterschakelaar kan niet dalen - Apparaat op de schachtbodem cor- rect opstellen Transportcapaciteit onvoldoende - Inlaatzeef verstopt - Capaciteit verminderd door erg ver- vuilde en afslijtende waterbijmeng- sels - Inlaatzeef reinigen - Apparaat reinigen en versleten on- derdelen vervangen Apparaat wordt na korte looptijd uitge- schakeld - Motorveiligheid schakelt het ap- paraat wegens te hoge waterver- vuiling uit - Watertemperatuur te hoog, motor- veiligheid schakelt het apparaat uit - Netstekker uit het stopcontact ver- wijderen en apparaat alsmede de schacht schoonmaken - Maximale watertemperatuur van 35° C in acht nemen! Anl_GC-DP_5010_G_SPK9.indb 65Anl_GC-DP_5010_G_SPK9.indb 65 05.12.2017 08:19:5905.12.2017 08:19:59NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GC-DP_5010_G_SPK9.indb 66Anl_GC-DP_5010_G_SPK9.indb 66 05.12.2017 08:19:5905.12.2017 08:19:59NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Pompwiel Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GC-DP_5010_G_SPK9.indb 67Anl_GC-DP_5010_G_SPK9.indb 67 05.12.2017 08:20:0005.12.2017 08:20:00NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GC-DP_5010_G_SPK9.indb 68Anl_GC-DP_5010_G_SPK9.indb 68 05.12.2017 08:20:0005.12.2017 08:20:00E
