EY4640 - Broyeur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meule d'angle sans fil
Marque	Panasonic
Modèle	EY4640
Utilisation prévue	Meulage et tronçonnage
Diamètre de la meule	115 mm (4-1/2")
Diamètre du moyeu de la meule	22 mm (7/8")
Taille de filetage de broche	M14
Tension du moteur	14,4 V CC
Vitesse nominale	9500 min⁻¹ (tr/min)
Poids (avec batterie)	2,2 kg (4,8 lbs)
Longueur totale	361 mm (14-7/32")
Type de batterie	Li-ion rechargeable
Modèles de batterie compatibles	EY9L40 (3 Ah), EY9L41 (3,3 Ah)
Tension de la batterie	14,4 V CC
Chargeur	EY0L80
Durée de charge (3 Ah)	Environ 50 min (pleine charge)
Durée de charge (3,3 Ah)	Environ 60 min (pleine charge)
Fonctions de sécurité	Protection contre les surcharges, protection batterie, verrouillage de l'interrupteur, prévention du redémarrage accidentel
Équipement de protection requis	Lunettes de protection, masque anti-poussières, protège-tympans, gants
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de dissolvants. Vérifier régulièrement le carter de protection et les charbons.
Pièces détachées et accessoires	Disque abrasif (EY9X202E), carter (EY9X212E), disque à tronçonner (EY9X203E), carter de tronçonnage (EY9X213E), flasque (EY9X221E), écrou de serrage (EY9X231E)
Réparabilité	Remplacement des charbons possible. Toute autre réparation doit être effectuée par un centre agréé Panasonic.

FOIRE AUX QUESTIONS - EY4640 PANASONIC

Comment changer la meule de mon broyeur Panasonic EY4640 ?

Pour changer la meule, débranchez d'abord la batterie. Utilisez le bouton de blocage de l'axe pour empêcher la rotation. Dévissez l'écrou de serrage du collier avec la clé fournie, retirez l'ancienne meule, puis placez la nouvelle meule et la flasque. Revissez fermement l'écrou. Assurez-vous que la meule est bien fixée avant de remettre la batterie.

Quelle batterie utiliser avec le Panasonic EY4640 ?

Le modèle EY4640 utilise des batteries Li-ion Panasonic de 14,4 V, modèles EY9L40 (3 Ah) ou EY9L41 (3,3 Ah). Utilisez uniquement les batteries recommandées pour éviter tout risque de dysfonctionnement ou de sécurité.

Comment charger la batterie du broyeur ?

Insérez la batterie dans le chargeur EY0L80 en alignant les repères. Branchez le chargeur sur une prise secteur. Le témoin vert indique la charge en cours. Lorsque la charge est terminée, le témoin clignote rapidement en vert. Si la batterie est chaude, le témoin orange clignote jusqu'à ce qu'elle refroidisse.

Quels sont les équipements de sécurité obligatoires pour utiliser cet outil ?

Portez toujours des lunettes de protection, un masque anti-poussières, des protège-tympans et des gants. Utilisez également un tablier d'atelier. Assurez-vous que le carter de protection est correctement installé et que les spectateurs sont à distance.

Pourquoi mon outil ne démarre-t-il pas ?

Vérifiez que la batterie est chargée et correctement insérée. Si l'interrupteur est en position 'MARCHE', la fonction de prévention du redémarrage accidentel peut être activée : mettez l'interrupteur sur 'ARRET' puis à nouveau sur 'MARCHE'. Si le témoin de surchauffe clignote, laissez refroidir l'outil au moins 30 minutes.

Peut-on utiliser des disques à tronçonner avec le Panasonic EY4640 ?

Oui, mais uniquement avec le carter de disque à tronçonner spécifique (EY9X213E) et en respectant les consignes de sécurité. N'utilisez jamais un disque à tronçonner pour le meulage latéral et n'appliquez pas de pression excessive.

Comment nettoyer et entretenir le broyeur ?

Utilisez un chiffon sec pour essuyer l'outil. N'utilisez pas de solvants, benzine ou chiffons humides. Nettoyez régulièrement les aérations avec une brosse douce. Vérifiez l'état des charbons : si leur longueur est inférieure à 5 mm, remplacez-les par des charbons identiques.

Quelle est la vitesse de rotation maximale de l'outil ?

La vitesse nominale à vide est de 9500 tours par minute (min⁻¹). Assurez-vous que les accessoires utilisés supportent cette vitesse.

Comment éviter le rebond lors de l'utilisation ?

Maintenez une prise ferme avec les deux mains sur les poignées. Ne coincez pas la meule et n'appliquez pas de pression excessive. Évitez les coins et bords tranchants. Utilisez toujours la poignée latérale et ne placez pas votre corps dans l'alignement de la meule.

Où trouver les pièces détachées et accessoires pour le Panasonic EY4640 ?

Les pièces détachées (disques, carter, flasque, écrou, charbons) et accessoires sont disponibles chez les revendeurs agréés Panasonic ou dans les centres de service après-vente. Utilisez uniquement des pièces d'origine Panasonic pour garantir la sécurité et la fiabilité.

MODE D'EMPLOI EY4640 PANASONIC

Instructions d'utilisation

Meule d'angle sans fil

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Merci d'avoir acheté la meule d'angle Panasonic. L'action de meulage puissante de cet outil, combinée avec la commodité de sa batterie autonome rechargeable, vous offre un excellent résultat de meulage.

Cette meule d'angle ne doit être utilisée que pour meuler et tronçonner.

DANGER :

Ce produit est un outil de meulage, conçu pour meuler. Il a un disque rotatif qui est capable de vous couper en profondeur, résultant en des blessures graves ou la mort. Il en résulte que, veuillez lire soigneusement cette notice et les signes d'avertissement sur l'outil, et obéissez à toutes les instructions de sécurité afin d'éviter lesdites blessures.

AVERTISSEMENT :

Pour réduire le risque de blessure, utilisez toujours des protections propres lors du meulage.

Comment se servir de cette notice

• Veuillez lire entièrement la présente notice avant de commencer à utiliser votre meule d'angle. Si vous laissez une autre personne utiliser la meule d'angle, veillez à ce que cette personne ait lu cette notice ou ait été complètement informée de la méthode d'utilisation correcte et de toutes les précautions de sécurité relatives à la meule d'angle.
• Veuillez conserver cette notice pour consultation ultérieure. Elle contient des consignes de sécurité importantes que vous devez suivre absolument pour utiliser la meule d'angle en toute sécurité.
• Dans cette notice et sur l'outil figurent les termes de signalisation suivants :

REMARQUE :

Les remarques fournissant des renseignements complémentaires utiles qu'il est important de savoir à propos de la meule d'angle.

Les mises en garde signalent des situations représentant un danger réel pouvant se traduire par des blessures superficielles ou moyennes si elles ne sont pas évitées. Les mises en garde rappellent aussi que les pratiques envisagées qui ne sont pas sûres doivent être abandonnées.

AVERTISSEMENT :

Les avertissements signalent des situations représentant un danger réel pouvant se traduire par des accidents graves voire entraîner la mort si elles ne sont pas évitées.

DANGER :

Les rappels de danger signalent un risque imminent pouvant se traduire par des accidents graves voire entraîner la mort s'il n'est pas évité.

Veuillez lire le livre « Instructions de sécurité » et les instructions suivantes avant d'utiliser l'outil.

Instructions de sécurité pour toutes les utilisations

Consignes de sécurité spécifiques aux opérations de meulage ou de tronçonnage :

1) Cet outil électrique est prévu pour fonctionner comme un outil de meulage ou de tronçonnage. Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions énumérées ci-dessous peut entraîner des chocs électriques, incendie et/ou de graves blessures.

2) Les opérations comme le ponçage, le brossage de câbles, le polissage sont déconseillées avec cet outil électrique. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent générer un danger et occasionner des blessures corporelles. 3) N'utilisez pas des accessoires qui ne sont pas spécifiquement conçus et recommandés par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne signifie pas que le fonctionnement sera sécurisé. 4) La vitesse nominale de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Des accessoires fonctionnant plus rapidement que leur VITESSE NOMINALE risquent de se casser et de voler en éclats. 5) Le diamètre externe et l'épaisseur de votre accessoire doivent correspondre à la puissance nominale de votre outil électrique. Des accessoires aux dimensions inappropriées ne sont pas protégeables ou contrôlables. 6) La taille de l'arbre des roues, flasques, patins de renfort ou autre accessoire doit s'adapter correctement à l'axe de l'outil. Les accessoires comportant des orifices d'arbre qui ne correspondent pas au matériel de montage de l'outil électrique seront déséquilibrés et subiront des vibrations excessives, ce qui peut occasionner une perte de contrôle. 7) N'utilisez pas d'accessoire endommagé. Avant chaque utilisation, vérifiez que les accessoires, comme les meules à tronçonner, ne comportent pas de copeaux et de fissures. Si l'outil électrique ou l'accessoire tombe, vérifiez qu'il n'est pas abîmé ou installez un accessoire en bon état. Après l'inspection et l'installation d'un accessoire, positionnez-vous ainsi que les spectateurs à distance du plan de rotation de l'accessoire et faites fonctionner l'outil électrique à la vitesse maximale à vide pendant une minute.

Normalement, tout accessoire endommagé se brisera au cours de cette période d'essai.

8) Portez un équipement de protection personnelle. En fonction de l'application, utilisez un masque facial ou des lunettes de protection. Si nécessaire, portez un masque anti-poussières, des protège-tympans, des gants et un tablier d'atelier capable d'arrêter les petits fragments abrasifs ou des morceaux de la pièce ouvragée. La protection pour les yeux doit pouvoir stopper les projections de débris générées par diverses opérations. Le masque anti-poussières ou respirateur doit pouvoir filtrer les particules générées par votre application. Une exposition prolongée à un bruit de haute intensité peut entraîner une perte auditive. 9) Gardez les spectateurs à une distance de sécurité de la zone de travail. Quiconque pénètre dans la zone de travail doit porter un équipement de protection corporelle. Des fragments de la pièce ouvragée ou d'un accessoire cassé peuvent être projetés hors de la zone de travail immédiate et entraîner des blessures. 10) Ne tenez l'outil électrique que par ses surfaces de manutention isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de découpe peut entrer en contact avec des fils dissimulés ou avec son propre cordon. Le contact avec un fil sous tension mettra les parties métalliques exposées de l'outil sous tension, causant ainsi un choc électrique chez l'utilisateur. 11) Positionnez le cordon à l'écart de l'accessoire rotatif. Si vous perdez le contrôle, le cordon peut être coupé ou accroché et l'accessoire rotatif risque d'attraper votre main ou votre bras.

12) Ne déposez jamais l'outil électrique à terre tant qu'il ne s'est pas complètement arrêté. L'accessoire rotatif peut accrocher la surface et vous risquez de perdre le contrôle de l'outil électrique. 13) Ne faites pas tourner l'outil électrique si vous le transportez à côté de vous. Un contact accidentel avec l'accessoire rotatif pourrait accrocher vos vêtements et attirer l'accessoire vers votre corps. 14) Nettoyez régulièrement les aérations de l'outil électrique. Le ventilateur du moteur tirera la poussière à l'intérieur du logement et une accumulation excessive de poudre métallique peut entraîner des chocs électriques. 15) N'opérez pas l'outil électrique à proximité de matériaux inflammables. Les étincelles risquent d'enflammer ces matériaux. 16) N'utilisez pas d'accessoires qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou de liquides de refroidissement peut entraîner une électrocution ou un choc électrique.

Instructions de sécurité avancées pour toutes les opérations

Rebond et avertissements afférents

Le rebond est une réaction soudaine suite à un pincement ou accrochage d'une roue en rotation, d'un patin de renfort, d'une brosse ou d'un autre accessoire. Un pincement ou un accrochage peut entraîner le calage rapide de l'accessoire rotatif, ce qui peut alors forcer l'outil électrique hors de contrôle à tourner dans la direction opposée au sens de rotation de l'accessoire, jusqu'à ce qu'ils se bloquent.

Par exemple, si une meule abrasive est accrochée ou pincée par la pièce ouvragée, le rebord de la meule qui entrait dans le point de pincement peut creuser dans la surface du matériel, ce qui peut faire sortir ou rebondir la meule. La meule risque de sauter en direction de l'opérateur ou dans la direction opposée, en fonction du sens de rotation de la meule au niveau du point de pincement. Les meules abrasives peuvent également se casser dans certaines conditions.

tion de l'opérateur ou dans la direction opposée, en fonction du sens de rotation de la meule au niveau du point de pincement. Les meules abrasives peuvent également se casser dans certaines conditions.

Le rebond est dû à une mauvaise utilisation de l'outil ou à des procédures ou des conditions de travail inappropriées. Il peut être évité en prenant les mesures appropriées, telles que celles indiquées ci-dessous.

1) Maintenez une prise ferme sur l'outil électrique et positionnez votre corps et vos bras de façon à pouvoir résister aux forces du rebond. Utilisez toujours une poignée auxiliaire, s'il y en a une, pour un contrôle maximal sur les rebonds ou le couple de réaction au démarrage. L'opérateur peut contrôler les couples de réaction ou les forces du rebond s'il prend les précautions nécessaires. 2) Ne placez jamais la main à proximité de l'accessoire rotatif. L'accessoire risque de rebondir sur votre main. 3) Ne positionnez pas votre corps dans la zone où l'outil électrique se déplacera en cas de rebond. Le rebond propulsera l'outil dans la direction opposée au mouvement de la meule, au point d'accrochage. 4) Soyez particulièrement prudent lorsque vous travaillez dans des recoins, sur des rebords tranchants, etc. Évitez de faire rebondir ou d'accrocher l'accessoire. Les recoins, les rebords tranchants ou les rebonds ont tendance à accrocher l'accessoire rotatif et à provoquer une perte de contrôle ou un rebond. 5) Ne fixez pas une lame de sculpteur à chaîne coupante ou une lame de scie dentée. De telles lames peuvent créer des rebonds et une perte de contrôle.

Consignes de sécurité spécifiques aux opérations de meulage et de tronçonnage :

Consignes de sécurité spécifiques aux opérations de meulage et de tronçonnage :

1) N'utilisez que les types de meules qui sont recommandées pour votre outil électrique et la protection spécifique conçue pour la meule choisie. Les meules pour lesquelles l'outil électrique n'a pas été conçu ne peuvent pas être protégées de manière adéquate et ne sont pas sûres. 2) Fixez fermement la protection à l'outil électrique et positionnez-la pour une sécurité maximale, de manière à exposer la meule au minimum en direction de l'opérateur. La protection permet de protéger l'opérateur contre les fragments de meule et un contact accidentel avec la meule. 3) N'utilisez les meules que pour les applications recommandées. Par exemple : ne meulez pas avec la face latérale de la meule à tronçonner. Les meules à tronçonner sont conçues pour un meulage périphérique ; les forces latérales appliquées à ces meules peuvent les briser. 4) Utilisez toujours des flasques de meule en bon état dont la taille et la forme sont adaptées à la meule que vous avez choisie. Des flasques de meule appropriés soutiennent la meule, réduisant ainsi la possibilité qu'elle ne casse. Les flasques pour les meules à tronçonner peuvent être différents des flasques de meule. 5) N'utilisez pas des meules usées issues d'outils électriques plus grands. La meule conçue pour les outils électriques plus grands ne convient pas à la vitesse plus élevée d'un outil plus petit et elle risque d'exploser.

Consignes de sécurité supplémentaires spécifiques aux opérations de tronçonnage :

1) Ne coincez pas la meule ou n'appliquez pas de pression excessive. Ne tentez pas d'effectuer une découpe d'une profondeur excessive. Une surcharge de la meule augmente la charge et la susceptibilité aux torsions ou coincements de la meule lors de la découpe et la possibilité d'un rebond ou que la meule se casse. 2) Ne positionnez pas votre corps en ligne avec et derrière la meule rotative. Quand la meule, au niveau du point de fonctionnement, s'écarte de votre corps, le rebond éventuel peut propulser la meule en rotation et l'outil électrique directement sur vous. 3) Quand la meule se coince ou lors de l'interruption d'une découpe, quelle qu'en soit la raison, éteignez l'outil électrique et maintenez-le immobile jusqu'à ce que la meule s'arrête complètement. Ne tentez jamais de retirer la meule à tronçonner de la coupe quand la meule est en mouvement, sans quoi un rebond risque de se produire. Identifiez la cause du coincement de la lame et prenez les mesures correctives pour éliminer ladite cause. 4) Ne redémarrez pas l'opération de découpe dans la pièce ouvragée. Laissez la meule atteindre sa vitesse pleine et rentrez à nouveau dans la coupe avec prudence. La meule peut se coincer, retourner en arrière ou rebondir si l'outil électrique est redémarré dans la pièce ouvragée. 5) Soutenez les panneaux ou une pièce ouvragée de taille excessive pour minimiser les risques de pincement et de rebond de la meule. Les pièces ouvragées de grande dimension ont tendance à s'affaisser sous leur propre poids. Il faut installer des dispositifs de soutien sous la pièce ouvragée, à proximité de la ligne

de coupe et des rebords de la pièce ouvragée, de chaque côté de la meule.

6) Soyez extrêmement prudent lorsque vous effectuez une coupe en plongée dans un mur ou toute autre surface derrière laquelle peuvent se trouver des objets non visibles. La meule en saillie peut couper des conduites de gaz ou d'eau, des fils électriques ou des objets qui peuvent provoquer un rebond.

Symbole	Signifi cation
V Volts
---	Courant continu
n Vitesse nominale
... min-1	Révolutions ou alternan-ces par minute
Ah	Capacité électrique de la batterie autonome
	Pour réduire le risque de blessure, l'utiliseur doit dire et comprendre la notice d'utilisation.
	Pour l'utilisation à l'inté-rieur seulement.
	Portez toujours une pro-tection pour les yeux.

MISE EN GARDE :

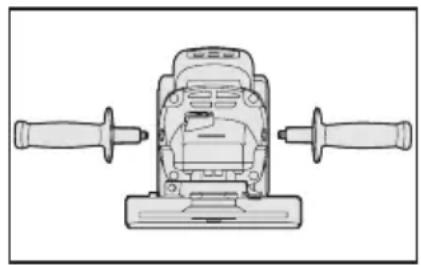

• Avant d'utiliser l'outil, assurez-vous toujours que la poignée latérale est installée de façon sûre.

Vissez la poignée latérale de façon sécurisée telle qu'illustrée dans la figure.

MISE EN GARDE :

• N'activez jamais la goupille de blocage de l'axe alors qu'il tourne. Vous pourriez endommager l'outil.

Pressez sur le bouton de verrouillage afin d'empêcher la rotation de l'axe lors du remplacement de pièces, tels que les disques de meulage, le carter de disque, etc.

Installation ou retrait de la meule

Inspection avant l'utilisation

• Avez-vous monté le disque abrasif convenant à l'objet à poncer ?
• Avez-vous monté un disque abrasif de la taille convenant à l'outil monté ?
• Avez-vous monté le disque abrasif correct conforme aux normes de sécurité indiquées ci-dessous ?

Europe - EN, Australie - AS

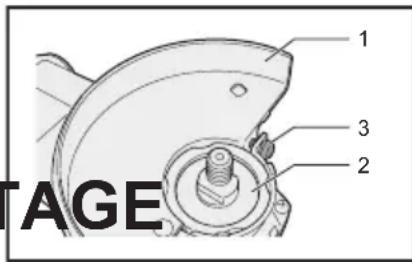

1. Carter de disque abrasif 2.Axe
2. Vis de fixation du carter de disque abrasif

III. MONTAGE

REMARQUE :

Lorsque vous fixez ou retirez une poignée coulissante, déconnectez la batterie autonome de l'outil.

MISE EN GARDE :

• Lors de l'utilisation, il faut monter le carter de disque abrasif sur l'outil, de sorte que la partie fermée du carter soit toujours orientée vers l'opération.
• Vérifiez que les buvards sont utilisés lorsqu'ils sont équipés du produit abrasif stratifié et lorsqu'ils sont nécessaires ;

AVERTISSEMENT :

Utilisez toujours la protection fournie lors de l'utilisation de l'outil. Comme le disque abrasif peut se rompre pendant l'utilisation, le carter de disque réduit les risques de blessure corporelle.

1. Installez le carter de disque abrasif, puis serrez la vis fermement.

1. Écrou de serrage de collier
2. Disque abrasif
3. Flanque du disque

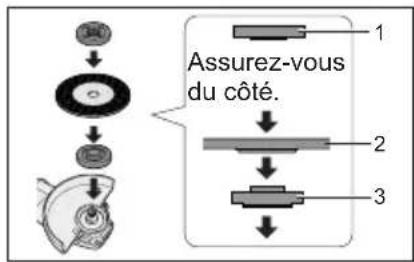

4. Installer la flasque du disque et le disque à l'axe dans l'ordre tel qu'illustré dans la figure.

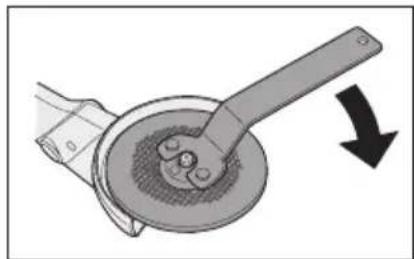

5. Serrez l'écrou de serrage du collier sur l'axe de sorte que les côtés latéraux creux sont dans le sens opposé au disque.
6. Poussez le bouton de blocage de l'axe pour sécuriser l'axe en position et ensuite utiliser la clé de l'écrou de collier pour serrer l'écrou en toute sécurité.

1. Bouton de blocage de l'axe

1. Pour retirer le disque abrasif, suivez la procédure d'installation dans l'ordre inverse.

Fixation ou retrait de la batterie autonome

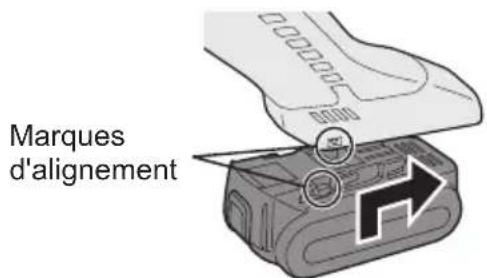

1. Pour raccorder la batterie autonome :

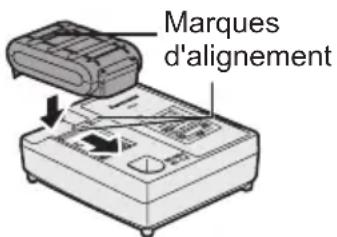

Alignez les marques d'alignement et fixez la batterie autonome.

• Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

1. Pour retirer la batterie autonome :

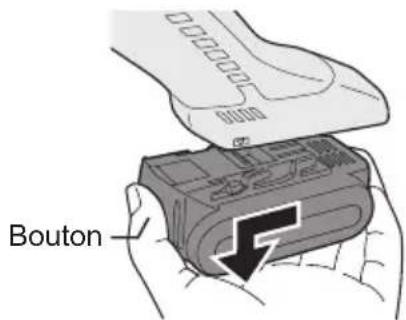

Appuyez sur le bouton depuis l'avant pour libérer la batterie autonome.

IV. UTILISATION

REMARQUE :

Soyez conscient que cet outil est toujours en condition de fonctionnement, puisqu'il ne doit pas être branché dans une prise électrique.

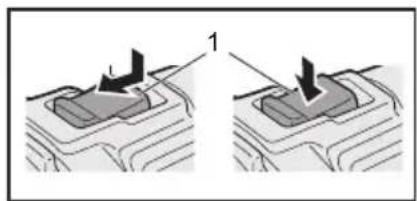

Interrupteur d'alimentation

1. Interrupteur d'alimentation

MISE EN GARDE:

• Avant d'insérer la batterie autonome sans l'outil, assurez-vous toujours que l'interrupteur fonctionne correctement et retourne à la position "ARRET" quand l'arrière de l'interrupteur a été pressé.
• L'interrupteur peut être verrouillé dans la position "MARCHE". Restez alerte quand l'outil est verrouillé dans la position "MARCHE" et agrippez fermement l'outil en utilisant le manche et la prise.

Pour démarrer l'outil, pressez et glissez l'interrupteur vers la position "MARCHE". Pour une opération continue, pressez sur l'avant l'interrupteur pour le verrouiller.

Pour arrêter l'outil, pressez sur l'arrière de l'interrupteur puis glissez-le vers la position ARRET.

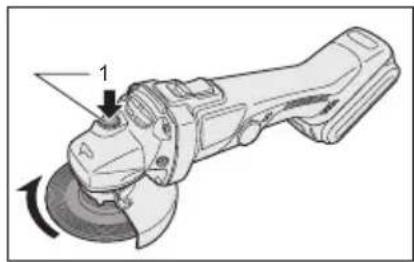

AVERTISSEMENT:

• Il n'est jamais nécessaire de forcer l'outil. Le poids de l'outil lui-même suffit à assurer une pression adéquate. En forçant l'outil ou en appliquant une pression excessive dessus, vous courez le risque dangereux de casser le disque abrasif.
• Remplacez TOUJOURS le disque abrasif si l'outil vous échappe pendant le meulage.
• NE JAMAIS cogner ou frapper le disque abrasif.
• Évitez de laisser le disque abrasif sautiller ou accrocher, tout particulièrement lorsque vous travaillez dans les coins, sur les bords tranchants, etc. Cela peut causer une perte de contrôle et un rebond.

MISE EN GARDE:

• Après l'utilisation, mettez toujours l'outil hors tension et attendez l'arrêt complet de la meule avant de déposer l'outil.

Inspection visuelle et test d'entraînement sur le disque

1. Assurez-vous toujours que le disque ne présente aucune fissure avant son utilisation.
2. Effectuez toujours un test d'entraînement sur la lame comme suit.
3. Assurez-vous toujours que le disque est bien fixé.

	Durée d'entraine-ment
Disque neuf Plus	de 3 min.
Avant l'utilisation sur le disque actuel	Plus de 1 min.

Tenez TOUJOURS l'outil fermement en posant une main sur le manche arrière et l'autre main sur le manche latéral. Mettez l'outil en marche puis posez la meule ou le disque sur la pièce ouvragée.

En général, vous devez maintenir le bord de la meule ou du disque abrasif sur un angle d'environ 15 degrés par rapport à la surface de la pièce ouvragée.

Lors de l'utilisation d'un nouveau disque, ne faites pas fonctionner la scie dans le sens B car elle coupera dans la pièce ouvragée. Une fois le tranchant de la meule rodé, la meule peut être utilisée dans les sens A et B.

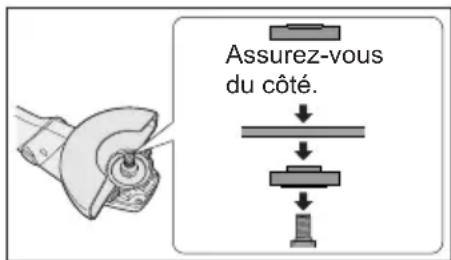

Utilisation d'un carter de disque de tronçonnage (EY9X213E) (Accessoire facultatif, non inclus)

AVERTISSEMENT :

• Lors de l'utilisation d'un disque de tronçonnage abrasif, assurez-vous de n'utiliser que le carter de disque de tronçonnage conçu pour cette utilisation avec le disque à tronçonner. N'utilisez JAMAIS de disque à tronçonner abrasif pour le meulage latéral.
• Ne coincez pas le disque ou n'appliquez pas de pression excessive.
• Ne tentez pas d'effectuer une découpe d'une profondeur excessive.

Une surcharge du disque à tronçonner augmente la charge et la susceptibilité aux torsions ou coincements du disque à tronçonner lors de la découpe et la possibilité d'un rebond, que le disque se casse et que le moteur surchauffe.

• Ne démarrez pas l'outil lorsque le disque est dans la pièce ouvragée. Cela entraînerait le disque à tronçonner à se coincer ou à rebondir. Laissez le disque à tronçonner atteindre sa vitesse pleine et découpez prudemment la pièce ouvragée. Durant les opérations de découpe, ne changez jamais l'angle du disque. Si vous appliquez une pression latérale sur le disque à tronçonner (dans un meulage), il craquera et se cassera, entraînant des blessures corporelles graves.

MISE EN GARDE :

• Afin d'empêcher la température de la surface de l'outil d'augmenter excessivement, ne faites pas fonctionner l'outil continuellement en utilisant deux batteries autonomes ou plus. L'outil a besoin d'une période de refroidissement avant de passer à une autre batterie autonome.
• Ne fermez pas les évents sur le corps de l'outil pendant le fonctionnement. Sinon, le fonctionnement de la machine peut être affecté négativement et une panne peut s'ensuivre.
• Ne forcez PAS l'outil (le moteur). Cela peut endommager l'appareil. Utilisez l'outil de façon à ce que l'air des évents ne soit pas soufflé directement sur votre peau. Sinon, cela peut vous brûler.

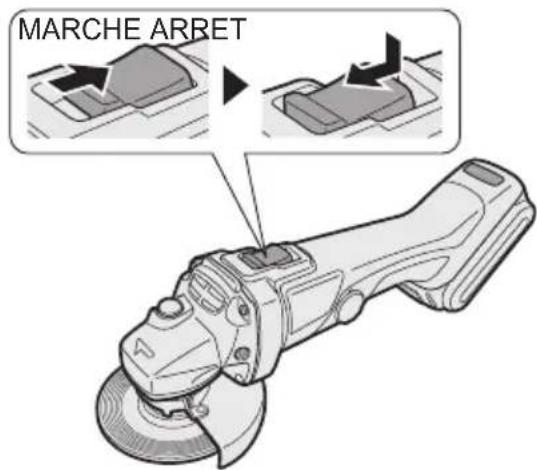

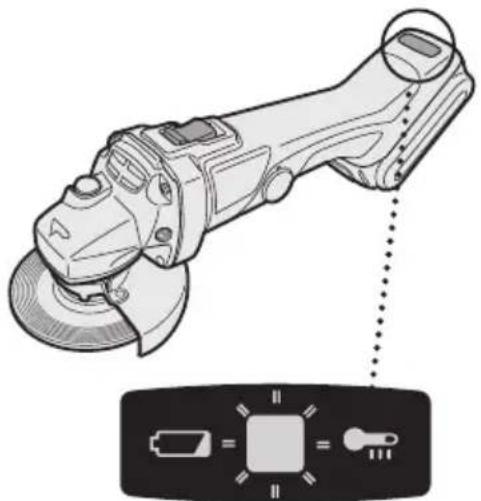

Témoin de la fonction d'avertissement de verrouillage activé

La scie ne démarrera pas quand l'interrupteur est sur la position "MARCHE" (le levier de l'interrupteur sur "MAR

CHE"), même lorsque la batterie autonome est insérée. La lampe d'avertissement clignotera à ce moment-là pour indiquer que la fonction de prévention du verrouillage du démarrage a fonctionné.

Pressez sur l'interrupteur à la position "ARRET" (le levier de l'interrupteur sur "ARRET") et ensuite pressez dessus pour le ramener sur la position "MARCHE" (le levier de l'interrupteur sur "MARCHE") pour démarrer la scie.

Témoin d'avertissement de surchauffe

Arrêt (fonctionnement normal)

Clignotant : Surchauffe. Indique que le fonctionnement a été arrêté à la suite d'une surchauffe de la batterie.

La caractéristique de protection contre la surchauffe arrête le fonctionnement de l'outil afin de protéger la batterie autonome en cas de surchauffe. Le moyen d'avertissement de surchauffe clignote sur le panneau de commande lorsque cette caractéristique est active.

• Lorsque la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'est éteint.
• Évitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.

Témoin d'avertissement de batterie faible

Arrêt (fonctionnement normal)

Clignotant (Pas de charge) : Caractéristique de protection de la batterie active

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterie faible.
• Dès que vous remarquez le clignotement du témoin d'avertissement de batterie faible, rechargez immédiatement la batterie autonome.

- Fonction préventive de redémarrage accidentel

• Même si la batterie autonome est insérée sur l'outil avec l'interrupteur en "MARCHE", l'outil ne démarre pas. À ce moment-là, la lampe scintille lentement et ceci indique que la fonction préventive de redémarrage accidentel fonctionne.
• Pour démarrer l'outil, d'abord glissez l'interrupteur vers la position "ARRÊT" et ensuite glissez-le vers la position "MARCHE".

Batterie autonome Li-ion (EY9L40/EY9L41)

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.

• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retirée du corps de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome

ATTENTION :

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie]

Recharge

Mises en garde pour la batterie autonome Li-ion

• Si la température de la batterie autonome chute au-dessous d'environ -10 °C, la charge s'arrête automatiquement pour empêcher la détérioration de la batterie.

Mises en garde communes pour la batterie autonome Li-ion/Ni-MH/Ni-Cd

Le niveau de température ambiante moyenne se situe entre 0 °C (32 °F) et 40 °C (104 °F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0 °C (32 °F), l'outil pourrait ne pas fonctionner correctement. - Lorsqu'une batterie autonome froide (en dessous de 0 °C (32 °F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. - Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.

• La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.

MISE EN GARDE :

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

Jeu de batterie Batterie autonome Li-ion

REMARQUE :

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.
2. Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.
3. Faites glisser vers l'avant dans le sens de la flèche.

1. Pendant la charge, le témoin de charge s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie.

La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80 %.
2. Lorsque la charge est terminée, le moyen de charge se met à clignoter rapidement en vert.
3. Lorsque la température de la batterie autonome est de 0 °C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50 % de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le témoin de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

Batterie autonome Ni-MH/Ni-Cd

REMARQUE :

Chargez une nouvelle batterie autonome, ou une batterie autonome qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur ; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Pendant la charge, le témoin de charge s'allume.

Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.
2. Si le témoin de charge ne s'allume pas immédiatement après le branchement du chargeur ou si, après la durée de charge standard, le témoin ne s'éteint pas, consultez un revendeur/agréé pour de l'assistance technique.
3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le témoin de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

INDICATION DU VOYANT

Allumé en vert

Le chargeur est branché dans la prise secteur.

Prêt pour la charge.

Clignotant rapidement en vert

Chargement terminé. (Pleine charge)

Clignotant en vert

La batterie est chargée à environ 80% . (Charge utile. Li-ion seulement)

Allumé en vert

Chargement en cours.

Allumé en orange

La batterie autonome est froide

La batterie autonome est chargée lentement pour réduire

l'effort de la batterie. (Li-ion seulement)

Clignotant en orange

La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend.

Lorsque la température de la batterie autonome est de -10°C ou moins, le témoin de l'état de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente (Li-ion seulement).

Témoin de l'état de charge

Gauge : vert, Droite : orange s'affichent.

Clignotant rapidement en orange et en vert.

Impossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie autonome.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

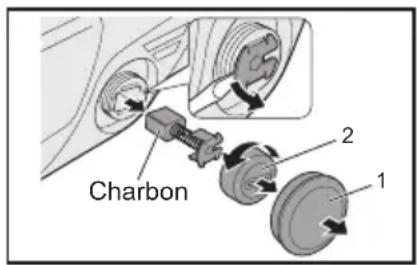

Remplacement des charbons

Gardez les charbons propres et assurez-vous qu'ils glissent librement dans les porte-charbons. Lorsque leur longueur est inférieure à 5 mm (3/16"), les deux charbons doivent être remplacés en même temps. Utilisez uniquement des charbons identiques.

Insérez l'extrémité supérieure d'un tournevis à fentes dans l'encoche de l'outil et retirez les capuchons des charbons en les soulevant.

1. Couvercle de capuchon des charbons
2. Capuchon des charbons

Retirez les capuchons à l'aide d'un tournevis. Enlevez les charbons usés, insérez les neufs et remettez en place les capuchons de charbon.

Réinstallez le couvercle de capuchon des charbons sur l'outil.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation et tout travail d'entretien ou de réglage doivent être effectués par un Centre de service après-vente agréé Panasonic, et avec des pièces de rechange Panasonic.

V. ENTRETIEN

Utilisez essentiellement du tissu sec et doux pour essuyer l'outil. N'utilisez pas de tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.

VI. ACCESSOIRES

MISE EN GARDE :

• L'utilisation d'accessoires ne figurant pas dans ce manuel peut causer un incendie, un choc électrique ou des blessures corporelles. N'utilisez que les accessoires recommandés.
• L'outil vous est fourni avec un carter pour l'utilisation avec un disque abrasif. Vous pouvez également utiliser un disque à tronçonner avec un carter de disque à tronçonner. Si vous décidez d'utiliser votre scie Panasonic avec des accessoires approuvés que vous avez achetés chez votre revendeur ou centre de réparations Panasonic, assurez-vous d'obtenir et d'utiliser toutes les pièces de fixation et protections nécessaires d'après les conseils contenus dans cette notice. Dans le cas contraire, vous-mêmes ainsi que d'autres personnes risquez d'être blessés.

Disque abrasif

• EY9X202E

Diamètre de roue 115 mm (4-1/2") × 6 mm (1/4") × 22 mm (7/8")

Carter de disque abrasif

• EY9X212E

Disque à tronçonner

• EY9X203E

Diamètre de roue 115 mm (4-1/2") × 2,5 mm (3/32") × 22 mm (7/8")

Carter de disque à tronçonner (pour la meule à tronçonner)

• EY9X213E

Flasque de disque - EY9X221E, Écrou de serrage de collier - EY9X231E

APPAREIL PRINCIPAL

Diamètre de la meule à monter 115 mm (4-1/2")
Diamètre du moyen de la meule à monter	22 mm (7/8")
Taille de fi letage de broche M14
Tension du moteur 14,4 V CC
Vitesse nominale 9500 min	\( ^{-1} \) (t./min.)
Poids (avec batterie: EY9L40/EY9L41)	2,2 kg(4,8 lbs)
Longueur totale 361 mm (14-7/32")
Bruit, Vibration Bruit, Vibration

BATTERIE AUTONOME

Modèle EY9L40 EY9L41
Stockage de la batterie Batterie Li-ion
Tension de la batterie 14,4 V CC (3,6 V x 4 piles)
Capacité	3 Ah	3,3 Ah

CHARGEUR DE BATTERIE

Modèle	EY0L80
Puisance nominale	Voir la plaque signalétique se trouvant sur le côte inférieur du chargeur.
Poids	0,95 kg (2,1 lbs)

[Batterie autonome Li-ion]

Durée de chargement	3 Ah	14,4 V	21,6 V	28,8 V
		EY9L40	EY9L60	EY9L80
		Utilisable: 35 min.	Utilisable: 45 min.	Utilisable: 55 min.
		Plein: 50 min.	Plein: 60 min.	Plein: 70 min.
Durée de chargement	3,3 Ah	14,4 V
		EY9L41
		Utilisable: 45 min.
		Plein: 60 min.

REMARQUE : Ce tableau peut inclure des modèles non disponibles dans votre région.

Veuillez vous reporter au catalogue général le plus récent.

REMARQUE : Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.

I. USAGE PRÉVU
