EY4640 - Kvarn PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Sladdlös vinkelslip
Märke	Panasonic
Modell	EY4640
Avsedd användning	Slipning och kapning
Slipskivans diameter	115 mm (4-1/2")
Slipskivans navdiameter	22 mm (7/8")
Spindelgängans storlek	M14
Motorns spänning	14,4 V DC
Nominell hastighet	9500 min⁻¹ (rpm)
Vikt (med batteri)	2,2 kg (4,8 lbs)
Total längd	361 mm (14-7/32")
Batterityp	Uppladdningsbart Li-jon
Kompatibla batterimodeller	EY9L40 (3 Ah), EY9L41 (3,3 Ah)
Batterispänning	14,4 V DC
Laddare	EY0L80
Laddtid (3 Ah)	Cirka 50 min (full laddning)
Laddtid (3,3 Ah)	Cirka 60 min (full laddning)
Säkerhetsfunktioner	Överbelastningsskydd, batteriskydd, brytarlås, förhindrande av oavsiktlig omstart
Nödvändig skyddsutrustning	Skyddsglasögon, dammmask, hörselskydd, handskar
Underhåll och rengöring	Rengör med en torr trasa, använd inte lösningsmedel. Kontrollera regelbundet skyddshöljet och kolborstarna.
Reservdelar och tillbehör	Slipskiva (EY9X202E), skyddshölje (EY9X212E), kapningsskiva (EY9X203E), kapningsskydd (EY9X213E), fläns (EY9X221E), låsmutter (EY9X231E)

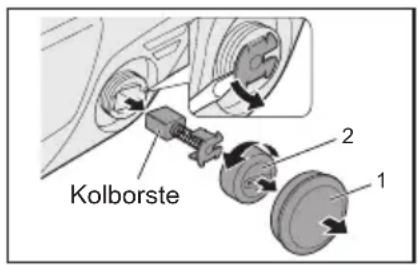

Reparerbarhet	Kolborstbyte möjligt. All annan reparation måste utföras av en auktoriserad Panasonic-verkstad.

Vanliga frågor - EY4640 PANASONIC

Hur byter man slipskivan på min Panasonic EY4640 slipmaskin?

För att byta slipskivan, koppla först bort batteriet. Använd axellåsknappen för att förhindra rotation. Skruva loss låsmuttern med medföljande nyckel, ta bort den gamla slipskivan, sätt sedan på den nya slipskivan och flänsen. Dra åt muttern ordentligt. Se till att slipskivan är ordentligt fastsatt innan du sätter tillbaka batteriet.

Vilket batteri ska man använda med Panasonic EY4640?

Modellen EY4640 använder Panasonic Li-jon-batterier på 14,4 V, modellerna EY9L40 (3 Ah) eller EY9L41 (3,3 Ah). Använd endast rekommenderade batterier för att undvika risk för funktionsfel eller säkerhetsproblem.

Hur laddar man slipmaskinens batteri?

Sätt i batteriet i laddaren EY0L80 genom att rikta in markeringarna. Anslut laddaren till ett vägguttag. Den gröna indikatorn visar att laddning pågår. När laddningen är klar blinkar indikatorn snabbt grönt. Om batteriet är varmt blinkar den orange indikatorn tills det svalnat.

Vilken skyddsutrustning är obligatorisk för att använda detta verktyg?

Bär alltid skyddsglasögon, dammmask, hörselskydd och handskar. Använd även ett arbetsförkläde. Se till att skyddshöljet är korrekt installerat och att åskådare håller avstånd.

Varför startar inte mitt verktyg?

Kontrollera att batteriet är laddat och korrekt isatt. Om strömbrytaren står i läge 'PÅ' kan funktionen för förhindrande av oavsiktlig omstart vara aktiverad: sätt strömbrytaren i läge 'AV' och sedan åter i 'PÅ'. Om överhettningsindikatorn blinkar, låt verktyget svalna i minst 30 minuter.

Kan man använda kapningsskivor med Panasonic EY4640?

Ja, men endast med det specifika kapningsskyddsskyddet (EY9X213E) och med iakttagande av säkerhetsföreskrifterna. Använd aldrig en kapningsskiva för sidoslipning och utsätt inte för högt tryck.

Hur rengör och underhåller man slipmaskinen?

Använd en torr trasa för att torka av verktyget. Använd inte lösningsmedel, bensin eller våta trasor. Rengör regelbundet ventilationsöppningarna med en mjuk borste. Kontrollera kolborstarnas skick: om deras längd är mindre än 5 mm, byt ut dem mot identiska kolborstar.

Vilken är verktygets maximala rotationshastighet?

Den nominella tomgångshastigheten är 9500 varv per minut (min⁻¹). Se till att använda tillbehör som tål denna hastighet.

Hur undviker man bakslag vid användning?

Håll ett fast grepp med båda händerna på handtagen. Kläm inte fast slipskivan och applicera inte överdrivet tryck. Undvik hörn och vassa kanter. Använd alltid sidohandtaget och placera inte kroppen i linje med slipskivan.

Var hittar man reservdelar och tillbehör till Panasonic EY4640?

Reservdelarna (skivor, skyddshölje, fläns, mutter, kolborstar) och tillbehör finns hos auktoriserade Panasonic-återförsäljare eller i servicecenter. Använd endast originaldelar från Panasonic för att garantera säkerhet och tillförlitlighet.

BRUKSANVISNING EY4640 PANASONIC

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.

Tack för att du har köpt Panasonics vinkelslipmaskin. Tack vare detta verktygs kraftfulla slipande och dess bekväma laddningsbara batteri får du riktigt bra slipprestanda.

Denna vinkelslipmaskin får endast användas för slipning och kapning.

FARA:

Denna produkt är ett slipande verktyg som är konstruerat för att slipa. Den här roterande skivan kan ge dig djupa sår, vilket kan orsaka allvarliga eller livshotande skador. Därför bör du noggrant läsa denna bruksanvisning och varningsmeddelandena på verktyget och följa alla säkerhetsföreskrifter för att undvika skada.

VARNING:

Använd alltid lämpliga skydd när du slipar för att minska risken för skador.

Hur du använder bruksanvisningen

• Läs igenom hela denna bruksanvisning innan du börjar använda slipmaskinen. Om någon annan ska använda slipmaskinen, ska du se till att personen i fråga antingen har läst igenom denna bruksanvisning eller har getts fullständiga instruktioner om korrekt användning och samtliga säkerhetsföreskrifter för slipmaskinen.
• Spara denna bruksanvisning för framtida referensbehov. Den innehåller viktig säkerhetsinformation som måste följas för att garantera säker användning av slipmaskinen.
• I bruksanvisningen och på produkten används följande beteckningar:

OBSERVERA:

Ger ytterligare information som du bör känna till om slipmaskinen.

Visar på situationer som eventuellt kan innebära fara och orsaka lätta eller måttliga personskador om anvisningarna inte följs. Den gör dig även uppmärksam på felaktig användning.

VARNING:

Varning innebär en situation som eventuellt kan leda till fara och orsaka svåra eller livshotande skador om anvisningarna inte följs.

FARA:

Visar på omedelbar fara som leder till svåra eller livshotande skador om anvisningarna inte följs.

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar, innan verktyget tas i bruk.

II. YTTERLIGARE SÄKERHETSREGLER

Säkerhetsföreskrifter för all användning

Säkerhetsvarningar som är gemensamma för slipning och kapslipning:

1) Detta elverktyg är avsett att fungera som en slipmaskin eller ett kapverktyg. Läs alla säkerhetsvarningar, föreskrifter, illustrationer och specifikationer som ges för detta elverktyg. Om du inte följer föreskrifterna nedan kan det leda till en elektrisk stöt, brand och/eller allvarlig skada. 2) Sandpappring, stålborstning, polering och dylikt rekommenderas inte med detta elverktyg. Användning som elverktyget inte konstruerades för kan skapa fara och orsaka personskador. 3) Använd inte tillbehör som inte är speciellt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan anslutas till ditt verktyg, betyder det inte att det är säkert.

4) Det beräknade varvtalet på tillbehöret måste vara minst lika högt som det maximala varvtalet som anges på elverktyget. Tillbehör med högre varvtal än deras BERÄKNADE VARVTAL kan gå sönder och flyga åt olika håll. 5) Ytterdiametern och tjockleken på ditt tillbehör måste vara inom kapacitetsklassningen för ditt elverktyg. Tillbehör med felaktig storlek kan inte skyddas och kontrolleras tillräckligt. 6) Dornstorleken på skivor, flänsar, stöddynor eller andra tillbehör måste passa ordentligt på elverktygets spindel. Tillbehör med dornhål som inte passar elverktygets monteringsdel kommer att tappa balans, vibrera mycket och kan leda till att du tappar kontrollen över verktyget. 7) Använd inte ett skadat tillbehör. Före varje användning ska du undersöka tillbehören, som t.ex. slipskivor, beträffande hack och sprickor. Om du tappar elverktyget eller tillbehöret, ska du undersöka om det är skadat eller montera ett oskadat tillbehör. Efter att ha undersökt och monterat ett tillbehör, ska du hålla dig och åskådare borta från det roterande tillbehöret och köra elverktyget på maximalt varvtal utan belastning i en minut. Skadade tillbehör går normalt sönder under denna testtid. 8) Bär personlig skyddsutrustning. Beroende på användning ska du använda visir, skyddsglasögon eller säkerhetsglasögon. Bär som lämpligt dammfiltermask, hörselskydd, handskar och verkstadsförkläde som kan stoppa små slipfragment eller fragment från arbetsstycket. Ögonskyddet måste kunna stoppa flygande spillror som skapats av olika manövreringar. Dammfiltermasken eller andningsskyddet måste kunna filtrera partiklar som skapas av dina manövreringar. Om du utsätts för högintensivt ljud kan det leda till hörselnedsättning.

9) Håll åskådare på ett säkert avstånd från arbetsområdet. Alla som går inom arbetsområdet måste bära personlig skyddsutrustning. Fragment från arbetsstycket eller trasigt tillbehör kan flyga iväg och orsaka skada bortom det omedelbara området för manövrering. 10) Håll endast elverktyget på isolerade greppytor när det finns risk för att det kapande tillbehöret kan komma i kontakt med dolda ledningar eller sin egen sladd. Om det kapande tillbehöret kommer i kontakt med en strömförande ledning kan göra oskyddade metalldelar på elverktyget strömförande och ge användaren en stöt. 11) Håll sladden borta från det snurrande tillbehöret. Om du tappar kontrollen kan sladden kapas eller fastna och din hand eller arm kan dras in i det snurrande tillbehöret. 12) Lägg aldrig ned elverktyget innan tillbehöret har stannat helt. Det snurrande tillbehöret kan gripa tag i ytan och dra elverktyget ur din kontroll. 13) Ha inte elverktyget i gång medan du bär det vid din sida. Genom oavsiktlig kontakt med det snurrande tillbehöret kan det fastna i dina kläder och dras in mot din kropp. 14) Rengör elverktygets luftventiler regelbundet. Motorns fläkt drar in damm innanför höljet och en mycket stor ansamling av pulvriserad metall kan leda till elektriska faror. 15) Använd inte elverktyget nära lättantändliga material. Gnistor kan antända dessa material. 16) Använd inte tillbehör som behöver flytande kylmedel. Om du använder vatten eller andra flytande kylmedel kan det leda till att du får en elektrisk stöt.

Bakslag och relaterade varningar

Bakslag är en plötslig reaktion hos en roterande skiva, stöddyna, borste eller något annat tillbehör som kläms eller fastnar. Om tillbehöret kläms eller fastnar kan det leda till att det roterande tillbehöret plötsligt stannar vilket i sin tur tvingar det okontrollerade elverktyget i motsatt riktning jämfört med tillbehörets rotation vid inklämningsstället.

Om till exempel en slipskiva fastnar eller kläms i arbetsstycket, kan skivans kant som rör sig in mot inklämningsstället borra sig in i materialets yta vilket leder till att skivan stöts ut. Skivan kan antingen hoppa mot eller bort från användaren, beroende på åt vilket håll skivan rör sig vid inklämningsstället. Slipskivor kan även gå sönder under dessa förhållanden.

Bakslag är ett resultat av missbruk eller felaktig användning av verktyget och kan undvikas genom att försiktighetsåtgärderna nedan vidtas.

1) Håll stadigt i elverktyget och håll kroppen och armarna i ett läge där du kan stå emot bakåtkrafter. Använd alltid stödhandtag, om det finns, för maximal kontroll över bakåtkrafter eller reaktionsmoment vid start. Användaren kan kontrollera reaktionsmoment och bakåtkrafter om försiktighetsåtgärder vidtas. 2) Håll aldrig din hand nära det roterande tillbehöret. Tillbehöret kan få ett bakslag mot din hand. 3) Håll inte din kropp i det område där elverktyget rör sig vid ett bakslag. Bakslaget kommer att driva verktyget i motsatt riktning mot skivans rörelse vid inklämningsstället. 4) Var särskilt försiktig vid bearbetning av hörn, vassa kanter etc. Se till att tillbehöret inte studsar ut eller kommer i kläm. Vid hörn, vassa kanter eller vid studsande tenderar det roterande tillbehöret att fastna, vilket kan leda till att du tappar kontrollen eller bakslag.

5) Använd inte kedjesågblad eller tandat sågblad. Sådana blad leder ofta till bakslag eller att du tappar kontrollen.

Ytterligare säkerhetsföreskrifter för slipning och kapning

Säkerhetsvarningar som är specifika för slipning och kapslipning:

1) Använd endast slipskivetyper som rekommenderas för ditt elverktyg och det särskilda skyddet som är avsett för den valda slipskivan. Slipskivor som elverktyget inte är konstruerat för är inte säkra. 2) Skyddet måste fästas på elverktyget på ett säkert sätt och för maximal säkerhet placeras så att en så liten del av slipskivan som möjligt är exponerad mot användaren. Skyddet hjälper till att skydda användaren mot trasiga fragment av slipskivan och oavsiktlig kontakt med slipskivan. 3) Slipskivor får endast användas till rekommenderade arbeten. Slipa till exempel aldrig med sidan av kapskivan. Slipkapskivor är avsedda för yttre slipning. Tryck mot sidan på dessa skivor kan leda till att de går sönder. 4) Använd alltid oskadade skivflänsar som har rätt storlek och form för din valda skiva. Passande skivflänsar stöder skivan och minskar risken för skador på skivan. Flänsar för kapskivor kan skilja sig från slipskiveflänsar. 5) Använd inte slitna skivor från större elverktyg. Skivor avsedda för större elverktyg passar inte för det mindre verktygets högre varvtal och kan gå sönder.

Ytterligare säkerhetsvarningar specifika för kapslipning:

1) Tryck inte ned kapskivan och använd inte högt tryck. Försök inte skära för djupt. Om skivan överbelastas ökar påfrestningen och risken för att skivan ska vridas eller fastna i skärspåret och få bakslag eller skador. 2) Placera inte din kropp i linje med eller bakom den roterande skivan. När skivan används och rör sig bort från din kropp, kan ett eventuellt bakslag driva den snurrande skivan och elverktyget rakt mot dig. 3) Om skivan fastnar eller avbryts under skärning, ska du stänga av elverktyget och hålla elverktyget stilla tills skivan har stannat helt. Försök aldrig ta bort en kapskiva från skärspåret medan skivan rör sig, eftersom det kan leda till bakslag. Undersök och åtgärda orsaken till att skivan fastnar. 4) Starta inte verktyget igen om det sitter i arbetsstycket. Låt skivan komma upp i full hastighet innan den försiktigt förs in i skärspåret igen. Skivan kan fastna, hoppa ur arbetsstycket eller få bakslag om elverktyget sätts på när det sitter i arbetsstycket. 5) Stöd skivor och andra stora arbetsstycken för att minska risken för att skivan kläms och får bakslag. Stora arbetsstycken kan ge efter för sin egen vikt. Stöd måste placeras under arbetsstycket nära skärspåret och kanten på båda sidorna om skivan. 6) Var särskilt försiktig vid "fickkapning" i en färdig vägg eller andra dolda områden. Den utskjutande skivan kan skära i gas-, vatten- eller elledningar eller andra föremål som kan orsaka bakslag.

Symbol	Betydelse
V Volt
---	Direkt ström
n Märkvarvital
... min-1	Varv eller pendlingar per minut
Ah	Batteriets elektriska kapacitet
	För att minska risiken für skador måste användarenläsa och FörståBruksan-visningen.
	Endast für inomhusbruk.
	Använd alltid ögonskydd

III. MONTERING

OBSERVERA:

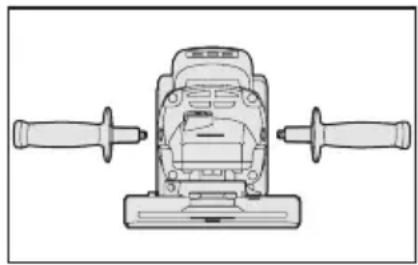

Om du ska ansluta eller ta bort ett handtag, måste du koppla bort batteriet från verktyget.

VIKTIGT:

• Kontrollera alltid att sidohandtaget är säkert monterat innan du använder verktyget.

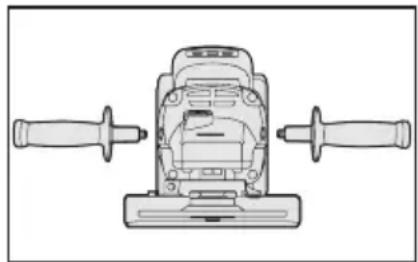

Skruva på sidohandtaget säkert som på bilden.

VIKTIGT:

Aktivera aldrig låsknappen när spindeln roterar. Verktyget kan skadas.

Tryck på låsknappen för att förhindra att spindeln roterar när du monterar eller tar bort delar, som t.ex. slipskivan, skivskyddet etc.

Montera eller ta bort skiva Inspektion före användning

• Har korrekt slipskiva monterats för det föremål som skall slipas?
• Har en slipskiva med lämplig storlek monterats för verktyget?
• Har en korrekt slipskiva enligt nedanstående standard monterats? Europa - EN, Australien - AS

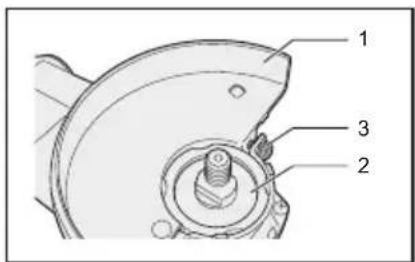

1. Slipskivans skydd
2. Spindel
3. Låsskruv för slipskivans skydd

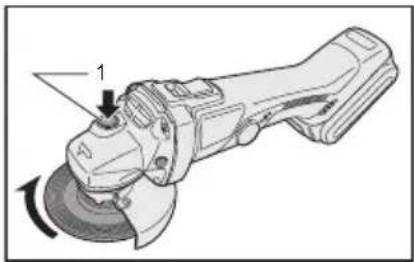

4. Tryck på spindelns låsknapp för att hålla spindeln på plats och använd sedan mutternyckeln för att SPÄNNA muttern.

1. Spindelns låsknapp

VIKTIGT:

• Vid användning måste skyddet för slipskivan monteras på verktyget så att den stängda sidan alltid är vänd mot användaren. Var noga med att använda mellanlägg när sådana medföljer slipskivan och de krävs.

VARNING:

• Använd alltid det medföljande skyddet när du använder verktyget. Slipskivan kan förstöras under användning och skyddet för slipskivan hjälper till att förhindra personskador.
• Montera skyddet för slipskivan och drag fast skruven ordentligt.

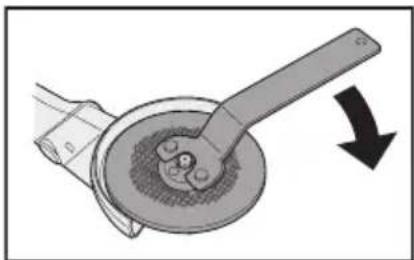

1. Mutter
2. Slipskiva
3. Skivfläns
4. Följ monteringsanvisningarna i motsatt ordning för att ta bort slipskivan.

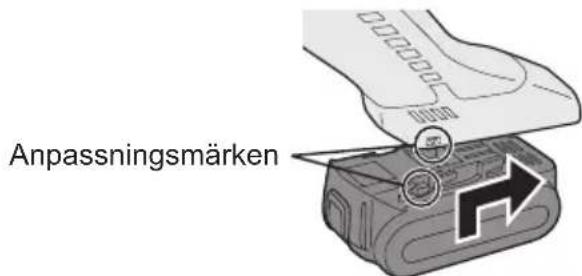

1. För att ansluta batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

• Skjut batteriet bakåt tills det hakar fast i korrekt läge.

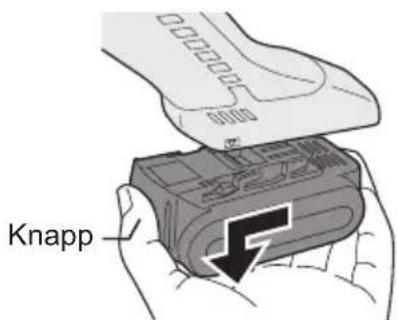

1. För att ta ut batteriet:

Tryck in frigöringsknappen framifrån för att ta loss batteriet.

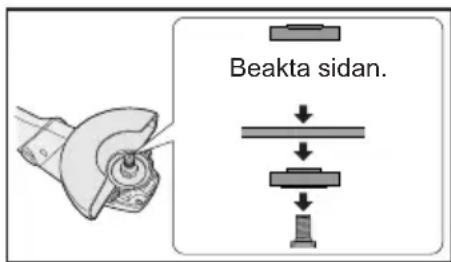

1. Montera skivflänsen och skivan på spindeln i den ordningsföljd som visas på bilden.
2. Spänn muttern på spindeln så att den ihåliga sidan pekar mot motsatt sida till skivan.

IV. DRIFT

OBSERVERA:

Tänk på att detta verktyg alltid är driftklart, eftersom det inte behöver anslutas till ett eluttag.

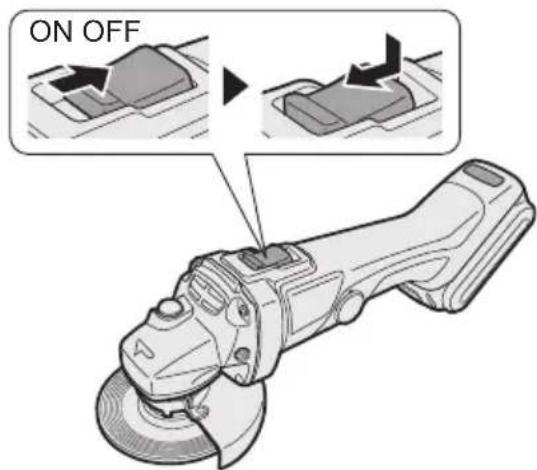

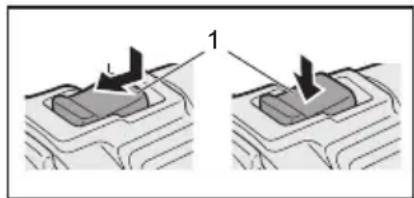

Användning av strömbrytaren

1. Strömbrytare

VIKTIGT:

• Innan du sätter in batteriet i verktyget, ska du alltid se till att strömbrytaren fungerar ordentligt och återgår till "OFF"-läget när den bakre delen av strömbrytaren är intryckt.
• Strömbrytaren kan låsas i "ON"-läget. Var uppmärksam när du låser verktyget i "ON"-läget och fatta tag i verktyget stadigt med hjälp av stödhandtag och grepp.

Tryck och skjut strömbrytaren mot "ON"-läget för att starta verktyget. För kontinuerlig drift trycker du på den främre delen av strömbrytaren för att låsa den. Tryck på den bakre delen av strömbrytaren och skjut den mot "OFF"-läget för att stoppa verktyget.

riangle VARNING:

Du ska aldrig behöva använda verktyget med kraft. Verktygets vikt ger tillräckligt tryck. Om du använder mycket kraft och tryck kan det leda till farliga skador på slipskivan. - Byt ALLTID slipskivan om du tappar verktyget under slipning. - Slå ALDRIG mot slipskivan. - Undvik att slipskivan studsar eller fastnar, särskilt när du arbetar på hörn, vassa kanter etc. Detta kan leda till att du tappar kontrollen eller till bakslag.

VIKTIGT:

• Efter användning ska du alltid stänga av verktyget och vänta tills skivan har stannat helt innan du sätter ned verktyget.

Visuell undersökning och test av skivan

1. Se alltid till att skivan inte har några sprickor före användning.
2. Testa alltid bladet enligt följande.
3. Se alltid till att skivan sitter fast ordentligt.

	Testtid
Helt ny skiva mer	än 3 min.
Färe användning av nuvarande skiva	mer侦 1 min.

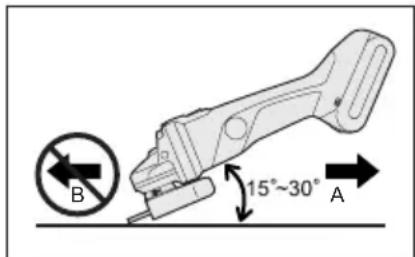

Slipning

Håll ALLTID verktyget stadigt med en hand på greppet och den andra på sidohandtaget. Sätt på verktyget och sätt skivan på arbetsstycket.

Häll kanten av skivan i en vinkel på ungefär 15 grader mot arbetsstyckets yta.

Om du använder en ny slipskiva, ska slipmaskinen inte gå i riktning B. Då skär den in i arbetsstycket. När slipskivans kant har rundats av på grund av användning får slipskivan gå både i riktning A och B.

Användning av kapskivskydd (EY9X213E) (finns som tillbehör, medföljer ej)

VARNING:

När du använder en kapslipskiva, ska du endast använda kapskivskyddet som är avsett för användning med kapskivor. - Använd ALDRIG kapskivor för slipning. Tryck inte ned skivan och använd inte högt tryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar påfrestningen och risken för att kapskivan ska vridas eller fastna i skärspåret och bakslag, skador på kapskivan eller överhettning av motorn kan inträffa. - Starta inte verktyget när skivan är i arbetsstycket. Det leder till att kapskivan fastnar eller får bakslag. Låt kapskivan komma upp i full hastighet och sedan försiktigt skära arbetsstycket. - Byt aldrig vinkel på skivan under skärning. Om du trycker på kapskivan från sidan (som vid slipning) spricker skivan och går sönder, vilket kan orsaka allvarliga personskador.

VIKTIGT:

För att förhindra mycket stor temperaturökning på verktygets yta ska du inte använda verktyget kontinuerligt med två eller fler batterier. Verktyget behöver tid att svalna innan du byter till ett annat batteri. - Stäng inte ventilationsöppningarna på sidan av verktyget under användning. Då påverkas maskinens funktion negativt och det blir stopp. - Belasta INTE verktyget (motorn). Det kan leda till skador på verktyget. Se vid användning av verktyget till att hålla det på ett sätt som förhindrar att luft från ventilationsöppningarna blåser direkt mot huden. Du kan få brännskador.

Slipmaskinen startar inte om strömbrytaren är i ON-läget, även om batteriet är isatt. Varningslampan blinkar för att indikera att funktionen påslagningssäkring förhindrar start.

Tryck strömbrytaren till OFF-läget och tryck sedan tillbaka den till ON-läget för att starta slipmaskinen.

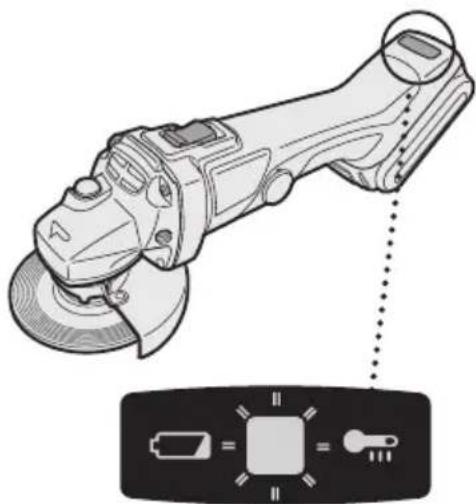

Varningslampa för överhettning

Släckt (normal drift)

Blinkar: Överhettning

Detta anger att driften har stoppats på grund av överhettning av batteriet.

Skyddsfunktionen för överhettning stoppar verktygets drift för att skydda batteriet i händelse av överhettning. Varningslampan för överhettning på kontrollpanelen blinkar när denna funktion har aktiverats.

• Om skyddsfunktionen för överhettning har aktiverats, ska du låta verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.
• Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.

Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande (ingen laddning) Batteriets skyddsfunktion aktiverad

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget har en skyddsfunktion för batteriet avsett att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet är urladdat, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet om du märker att varningslampan för svagt batteri blinkar.
• Funktion för förebyggande av oavsiktlig omstart
• Trots att batteriet är isatt i verktyget och strömbrytaren är i "ON"-läget startar inte verktyget. Lampan flimrar sakta vilket betyder att funktionen för förebyggande av oavsiktlig omstart är aktiverad.
• För att starta verktyget skjuter du först strömbrytaren mot "OFF"-läget och sedan mot "ON"-läget.

Korrekt hantering av batteriet

Litiumjonbatteri (EY9L40/ EY9L41)

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att få optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, t.ex. damm eller vatten. Om de inte är det ska du rengöra polerna innan du laddar batteriet. Batteripolernas livslängd kan påverkas av främmande ämnen, t.ex. damm och vatten, under användning. När batteriet inte ska användas ska det hållas borta från metallföremål som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra polerna.

En kortslutning av batteriets poler kan orsaka gnistor, brand eller brännskador.

• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Det laddningsbara batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, om sådan finns, för att bidra till att skydda miljön.

• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt laddat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

Laddning

Försiktighetsåtgärder för litiumjon-batterier

• Om batteriets temperatur sjunker till under cirka -10°C, avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.

Gemensamma försiktighetsåtgärder för litiumjon- och NiMH/NiCd-batterier

• Temperaturen i omgivningen ska vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batterier i följd.
• Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid.

VIKTIGT:

Iaktta följande för att förhindra brand och skador på batteriladdaren.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

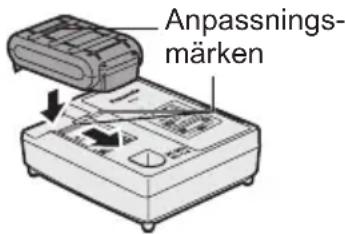

1. Sätt i batteriet ordentligt i laddaren.
2. Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra.
3. Skjut batteriet framåt i pilens riktning.

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka 80% laddning.
2. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka

som gäller för batteri som laddats upp helt vid normala temperaturförhållanden.

1. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett vägguttag eller om den gröna laddningslampan inte börjar blinka intensivt efter normal laddningstid, ska du kontakta en auktoriserad återförsäljare.
2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

NiMH/NiCd-batteri

OBSERVERA:

När batteriet laddas för första gången, eller efter lång lagring, ska det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

1. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
2. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett vägguttag, eller om den gröna laddningslampan inte börjar blinka intensivt efter normal laddningstid, ska du kontakta en auktoriserad återförsäljare.
3. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

Lysande grön

Laddaren är ansluten till vägguttaget.

Redo för laddning.

Intensivt blinkande grön

Laddningen är färdig. (Full laddning.)

Blinkande grön

Batteriet är laddat till ca 80% . (Batteriet kan användas.

Endast litiumjonbatteri.)

Lysande grön

Laddning pågår.

Lysande orange

Batteriet är kallt.

Batteriet laddas upp långsamt för att minska belastningen på batteriet. (Endast litiumjonbatteri.)

Blinkande orange

Batteriet är för varmt. Laddningen startar när batteriet har svalnat.

Om batteriets temperatur är -10 °C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp (gäller endast litiumjonbatteri).

Laddningslampor (för laddningsstatus)

Vänster: grön Höger: orange lampa

Intensivt blinkande både orange och grön

Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olamplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

Byte av kolborstar

Håll kolborstarna rena så att de kan sättas in i hållarna. Om det återstår mindre än 5 mm (3/16") av båda kolborstarna, skall de bytas ut samtidigt. Använd endast identiska kolborstar.

Sätt in den platta delen längst upp på skruvmejseln i spåret i verktyget och ta bort borstlockskyddet genom att lyfta upp det.

1. Borstlockskydd
2. Borstlock

Använd en skruvmejsel för att ta bort locken. Ta ut de slitna kolborstarna, sätt in nya och säkra borstlocken.

Montera på borstlockskyddet på verktyget.

För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET ska reparationer och andra underhållsarbeten eller justeringar göras av Panasonics auktoriserade återförsäljare eller fabriksservicecenter. Panasonics reservdelar ska alltid användas.

V. UNDERHÅLL

Använd endast en torr, mjuk trasa för att torka slipmaskinen. Använd inte en fuktig trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring.

• Om du använder andra tillbehör än vad som anges här kan det leda till brand, elektrisk stöt och personskador. Använd endast rekommenderade tillbehör. Ditt verktyg har ett skydd som ska användas med en slipskiva. En kapskiva kan användas med ett kapskivskydd. Om du använder din Panasonic slipmaskin med godkända tillbehör som du köper hos Panasonics återförsäljare eller på ett fabriksservicecenter, ska du se till att skaffa och använda alla nödvändiga fästanordningar och skydd som rekommenderas i denna bruksanvisning. Om du inte gör det, kan det medföra personskador för dig och andra.

Slipskiva

• EY9X202E

Skivdiameter 115 mm (4-1/2") x 6 mm

(1/4") x 22 mm (7/8")

Slipskivans skydd

• EY9X212E

Kapskiva - EY9X203E

Skivdiameter 115 mm (4-1/2") x 2,5

Hål 22 mm (7/8")

Kapskivskydd (för kapskivor) - EY9X213E Skivfläns - EY9X221E Mutter - EY9X231E

VII. TEKNISKA SPECIFIKATIONER

HUVUDENHET

Monteringshjulets diameter 115 mm	(4-1/2")
Hålet für monteringshjulets inner-diameter	22 mm (7/8")
Spindelgängans storlek M14
Motorsprüning 14,4 V likström
Märkvarvital 9500 min	-1 (r/m)
Vikt (med batteri: EY9L40/EY9L41)	2,2 kg(4,8 lbs)
Total langd 361 mm (14-7/32")
Buller, Vibration Se det bifogade arket

BATTERI

Modell EY9L40 EY9L41
Ackumulatorbatteri Lithiumjönbatteri
Batterispänning 14,4 V likström (3,6 V × 4 celler)
Kapacitet 3 Ah 3,3 Ah

BATTERILADDARE

Modell EY0L80
Märkdata	Se märkpläten på undersidan av laddaren.
Vikt	0,95 kg (2,1 lbs)

[Litiumjonbatteri]

Laddningstid	3 Ah	14,4 V	21,6 V	28,8 V
		EY9L40Användbar uppladdning: 35 min.	EY9L60Användbar uppladdning: 45 min.	EY9L80Användbar uppladdning: 55 min.
		Fullständig uppladdning: 50 min.	Fullständig uppladdning: 60 min.	Fullständig uppladdning: 70 min.
Laddningstid	3,3 Ah	14,4 V
		EY9L41Användbar uppladdning: 45 min.
		Fullständig uppladdning: 60 min.

[NiCd/NiMH-batteri]

Laddningstid		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5 Ah			EY9201	EY9231	EY9251	65 min.
				55 min.

OBSERVERA: Tabellen kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till den senaste allmänna katalogen.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.

I. AVSEDD ANVÄNDNING

Tack för att du köpte Panasonic vinkelslip. Detta kraftfulla verktyg, kombinerat med bekvämligheten du får med den uppladdningsbara batteripaketet, ger dig utmärkt slipfunktion.

När du fäster eller tar av sidohandtaget, koppla bort batteripaketet från verktyget.

FÖRSIKTIGT:

Blinkar snabbt i grönt

Laddningen av batteripaketet sker långsamt för att minska belastningen på batteriet. (Endast Li-jon)

Blinkar orange

Batteripaketet är varmt. Laddningen startar när batteripaketets temperatur sjunker.

Om temperaturen på batteripaketet är -10 °C eller lägre, kommer laddningslampan (orange) också att börja blinka.

Laddningen startar när temperaturen på batteripaketet stiger (endast Li-ion).

Laddstatuslampa
