Produkttype	Trådløs vinkelsliper
Merke	Panasonic
Modell	EY4640
Tiltenkt bruk	Sliping og kapping
Slipeskivediameter	115 mm (4-1/2")
Slipeskivenavdiameter	22 mm (7/8")
Spindelgjengestørrelse	M14
Motorspenning	14,4 V DC
Nominell hastighet	9500 min⁻¹ (omdr/min)
Vekt (med batteri)	2,2 kg (4,8 lbs)
Total lengde	361 mm (14-7/32")
Batteritype	Li-ion oppladbar
Kompatible batterimodeller	EY9L40 (3 Ah), EY9L41 (3,3 Ah)
Batterispenning	14,4 V DC
Lader	EY0L80
Ladetid (3 Ah)	Omtrent 50 min (fulladet)
Ladetid (3,3 Ah)	Omtrent 60 min (fulladet)
Sikkerhetsfunksjoner	Overbelastningsbeskyttelse, batteribeskyttelse, bryterlås, forhindring av utilsiktet omstart
Nødvendig verneutstyr	Vernebriller, støvmaske, hørselsvern, hansker
Vedlikehold og rengjøring	Rengjør med en tørr klut, ikke bruk løsemidler. Kontroller regelmessig beskyttelsesdekselet og kullbørstene.
Reservedeler og tilbehør	Slipeskive (EY9X202E), deksel (EY9X212E), kappeskive (EY9X203E), kappedeksel (EY9X213E), flens (EY9X221E), festemutter (EY9X231E)

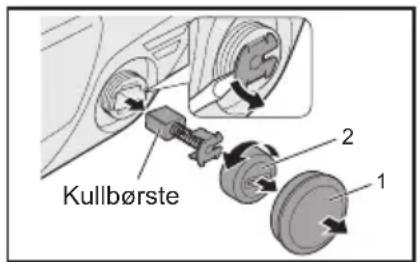

Reparerbarhet	Utskifting av kullbørster mulig. All annen reparasjon må utføres av et autorisert Panasonic-servicesenter.

Ofte stilte spørsmål - EY4640 PANASONIC

Hvordan bytter jeg slipeskiven på Panasonic EY4640?

For å bytte slipeskiven, koble først fra batteriet. Bruk aksellåsknappen for å hindre rotasjon. Skru av festemutteren på kragen med den medfølgende nøkkelen, fjern den gamle skiven, sett deretter inn den nye skiven og flensen. Stram mutteren godt. Forsikre deg om at skiven er ordentlig festet før du setter inn batteriet.

Hvilket batteri skal jeg bruke med Panasonic EY4640?

Modell EY4640 bruker Panasonic Li-ion-batterier på 14,4 V, modeller EY9L40 (3 Ah) eller EY9L41 (3,3 Ah). Bruk kun anbefalte batterier for å unngå risiko for funksjonsfeil eller sikkerhetsproblemer.

Hvordan lader jeg batteriet til slipemaskinen?

Sett batteriet inn i laderen EY0L80 ved å justere merkene. Koble laderen til en stikkontakt. Det grønne lyset indikerer at lading pågår. Når ladingen er fullført, blinker det grønne lyset raskt. Hvis batteriet er varmt, blinker det oransje lyset til det er avkjølt.

Hvilket verneutstyr er obligatorisk for bruk av dette verktøyet?

Bruk alltid vernebriller, støvmaske, hørselsvern og hansker. Bruk også et verkstedsforkle. Sørg for at beskyttelsesdekselet er riktig montert og at tilskuere holder avstand.

Hvorfor starter ikke verktøyet mitt?

Kontroller at batteriet er ladet og riktig satt inn. Hvis bryteren står i 'PÅ'-posisjon, kan funksjonen for forhindring av utilsiktet omstart være aktivert: sett bryteren til 'AV' og deretter til 'PÅ' igjen. Hvis overopphetingslyset blinker, la verktøyet avkjøles i minst 30 minutter.

Kan jeg bruke kappeskiver med Panasonic EY4640?

Ja, men kun med det spesifikke kappeskivedekselet (EY9X213E) og i henhold til sikkerhetsinstruksjonene. Bruk aldri en kappeskive til sidesliping og ikke påfør for høyt trykk.

Hvordan rengjør og vedlikeholder jeg slipemaskinen?

Bruk en tørr klut til å tørke av verktøyet. Ikke bruk løsemidler, bensin eller våte kluter. Rengjør ventilasjonsåpningene regelmessig med en myk børste. Kontroller tilstanden til kullbørstene: hvis lengden er mindre enn 5 mm, bytt dem ut med identiske kullbørster.

Hva er maksimal rotasjonshastighet for verktøyet?

Nominell tomgangshastighet er 9500 omdreininger per minutt (min⁻¹). Forsikre deg om at tilbehøret tåler denne hastigheten.

Hvordan unngår jeg tilbakeslag under bruk?

Hold et fast grep med begge hender på håndtakene. Ikke kile skiven fast og ikke påfør for høyt trykk. Unngå skarpe kanter og hjørner. Bruk alltid sidehåndtaket og plasser ikke kroppen i linje med skiven.

Hvor finner jeg reservedeler og tilbehør til Panasonic EY4640?

Reservedeler (skiver, deksel, flens, mutter, kullbørster) og tilbehør fås hos autoriserte Panasonic-forhandlere eller servicesentre. Bruk kun originale Panasonic-deler for å sikre sikkerhet og pålitelighet.

BRUKSANVISNING EY4640 PANASONIC

Før enheten tas i bruk, vennligst les alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

Yderligere sikkerhedsadvarsler, som er specifikke for sibende aftkæringsoperationer:

Advarselssymbol for overoppheting

Fra (normal anvendelse)

Ytterligare säkerhetsföreskrifter för all användning

Montering/demontering av batteri

Denne vinkelsliperen skal bare brukes til sliping og kutting.

FARE:

Dette produktet er et kutteverktøy, konstruert for kutting. Det har en roterende skive som er i stand til å kutte dypt, og føre til alvorlige personskader eller død. Les derfor vennligst bruksanvisningen og advarselsmerkingen på verktøyet grundig, og følg alle sikkerhetsinstruksjonene, slik at du unngår slike personskader.

ADVARSEL:

For å redusere faren for personskader, bruk alltid korrekte skjermer ved sliping.

Hvordan denne veiledningen skal brukes

Vær vennlig å lese hele bruksanvisningen før du tar i bruk din vinkelsliper. Hvis du lar noen andre bruke vinkelsliperen, sørg for at de enten leser bruksanvisningen, eller at de er nøye instruert om riktig bruk og alle sikkerhetsinstruksjoner som gjelder vinkelsliperen. - Vennligst ta vare på denne bruksanvisningen for senere bruk. Den inneholder viktig sikkerhetsinformasjon som du må følge for å bruke vinkelsliperen på en sikker måte. - Denne bruksanvisningen og produktet bruker følgende merking:

MERK:

Merknader inneholder ekstra informasjon som du bør kjenne til om vinkelsliperen.

FORSIKTIG:

Forsiktig angir en mulig farlig situasjon, som kan føre til mindre eller moderate skader dersom den ikke unngås. Meldingene varsler deg også om usikker bruk som bør unngås.

TILTENKT BRUK

Advarsel angir en mulig farlig situasjon, som kan føre til alvorlige eller dødelige skader dersom faren ikke unngås.

FARE:

Fare angir en umiddelbar fare som vil føre til alvorlige eller dødelige skader hvis den ikke unngås.

Les heftet "Sikkerhetsinstruksjoner" og følgende før bruk.

Sikkerhetsinstruksjoner for alle operasjoner

Sikkerhetsadvarsel felles for alle slipe- eller kutteoperasjoner:

1) Dette motorverktøyet er beregnet brukt som en vinkelsliper for kutting. Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som følger med dette motorverktøyet. Unnlatelse av å følge alle instruksjonene opplistet nedenfor kan føre til elektrisk støt, brann og/eller alvorlig personskade. 2) Operasjoner som sliping, børsting, polering anbefales det ikke gjennomføre med dette motorverktøyet. Operasjoner som motorverktøyet ikke er konstruert for kan føre til fare og medføre personskader. 3) Bruk tilbehør som er spesielt utviklet og anbefalt av verktøyprodusenten. Bare fordi utstyret kan monteres til ditt motoriserte verktøy, sikrer ikke det trygg bruk. 4) Den nominelle hastigheten til utstyret må minst være lik den maksimale hastigheten merket på motorverktøyet. Utstyr som går fortere enn sin NOMINELLE HASTIGHET kan bli brutt opp og splintres.

5) Den utvendige diameteren og tykkelsen til ditt utstyr må være innenfor kapasitetsspesifikasjonene til ditt motorverktøy. Utstyr med feil størrelse kan ikke sikres eller kontrolleres tilstrekkelig. 6) Spindelstørrelsen til skiver, flenser, bakplater eller annet utstyr må passe spindelen til motorverktøyet skikkelig. Utstyr med spindelhull som ikke passer montasjen på motorverktøyet vil gå ubalansert, vibrere kraftig og kan føre til tap av kontroll. 7) Bruk ikke skadet utstyr. Før hver gangs bruk, inspiser utstyr, som slipeskive, for skar og sprekker. Hvis motorverktøy eller utstyr faller ned, inspiser for skader eller installer uskadet utstyr. Etter inspeksjon og installasjon av et utstyr, hold deg selv og tilskuere unna rotasjonsplanet til det roterende utstyret og kjør motorverktøyet på maksimum hastighet uten belastning i ett minutt. Ødelagt utstyr vil vanligvis bryte sammen i løpet av denne testtiden. 8) Bruk personlig verneutstyr. Avhengig av bruk, bruk ansiktsvisir eller vernebriller. Ved behov, bruk støvmaske, hørselsvern, hansker og verkstedsforkle som kan stoppe små fragmenter av slipemiddel eller arbeidsstykket. Vernebrillene må kunne stoppe flygende rester som oppstår ved forskjellige operasjoner. Støvmasken eller åndedrettsvernet må kunne filtrere ut partikler generert av operasjonen. Langvarig eksponering for støy med høy intensitet kan føre til hørselskader. 9) Hold tilskuere på trygg avstand fra arbeidsområdet. Alle som kommer inn i arbeidsområdet må bruke personlig verneutstyr. Fragmenter av arbeidsstykket eller av ødelagt utstyr kan bli kastet ut og føre til personskader utenfor det umiddelbare arbeidsområdet.

10) Hold motorverktøyet kun med isolerte håndtak når du utfører operasjoner hvor kutteredskapet kan komme i kontakt med skjulte ledninger eller sin egen ledning. Kutteredskap som kommer i kontakt med en "strømførende" ledning kan føre til at metalldelene til motorverktøyet blir "strømførende" og gir operatøren støt. 11) Plasser ledningen unna roterende utstyr. Hvis du mister kontrollen, kan ledningen bli kuttet eller røsket ut av hånden, eller hånden kan bli dratt inn i det roterende utstyret. 12) Legg aldri ned motorverktøyet før utstyret har stoppet fullstendig. Det roterende utstyret kan få feste i overflaten og trekke motorverktøyet ut av din kontroll. 13) Kjør ikke motorverktøyet mens du bærer det langs siden. Utilstrekkelig kontakt med det roterende utstyret kan gripe fatt i tøyet ditt og trekke utstyret inn mot kroppen din. 14) Rengjør motorverktøyets luftåpninger regelmessig. Motorens vifte vil trekke støv inn i kapslingen og oppsamling av metallstøv kan føre til elektriske farer. 15) Bruk ikke motorverktøyet i nærheten av brennbare materialer. Gnister kan antenne slike materialer. 16) Bruk ikke utstyr som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.

Ytterligere sikkerhetsinstruksjoner for alle operasjoner

Tilbakeslag og relaterte advarsler

Tilbakeslag er en plutselig reaksjon på grunn av en fastklemt eller fasthektet roterende skive, bakplate, børste eller annet utstyr. Fastklemming eller fasthekting fører til rask stopp av det roterende utstyret, som igjen fører til at motorverktøyet ukontrollert blir kastet i motsatt retning av utstyrets rotasjonsretning i punktet som sitter fast.

For eksempel, hvis en slipeskive hektes fast eller klemmes fast av arbeidsstykket, kan kanten av skiven som går inn i festepunktet grave seg inn i overflaten av materialet slik at skiven klatrer ut eller kastes ut. Skiven kan enten hoppe mot eller fra operatøren, avhengig av skivens bevegelsesretning i festepunktet. Slipeskiver kan også bli ødelagt under slike betingelser.

Tilbakeslag er resultatet av feil bruk av motorverktøyet og/eller feil driftsprosedyrer under visse betingelser, og kan unngås hvis man følger forholdsreglene gitt nedenfor.

1) Hold godt fast i motorverktøyet og posisjoner kroppen og armen slik at du kan motstå tilbakeslagskreftene. Bruk alltid ekstrahåndtaket, hvis aktuelt, for maksimal kontroll over tilbakeslag eller momentreaksjoner under oppstart. Operatøren kan kontrollere momentreaksjoner eller tilbakeslagskrefter, hvis korrekte forholdsregler blir tatt. 2) Plasser aldri hånden din i nærheten av det roterende utstyret. Utstyret kan slå tilbake mot hånden din. 3) Posisjoner ikke kroppen i området hvor motorverktøyet vil bevege seg hvis det inntrer tilbakeslag. Tilbakeslag vil kaste verktøyet i motsatt retning av skivens bevegelsesretning i festepunktet.

4) Utvis spesiell forsiktighet ved arbeid i hjørner, ved skarpe kanter ol. Unngå at utstyret spretter og setter seg fast. Hjørner, skarpe kanter eller spretting har en tendens til å kile fast det roterende utstyret, slik at man mister kontrollen eller at det oppstår et tilbakeslag. 5) Sett ikke på et treskjæreblad til kjedesag eller et sagblad med tenner. Slike blader gir hyppige tilbakeslag og tap av kontroll.

Ekstra sikkerhetsinstruksjoner for sliping og kutteoperasjoner

Sikkerhetsadvarsler spesifikke for slipe- eller slipeskivekutteoperasjoner:

1) Bruk kun skivetyper som er anbefalt for ditt motorverktøy og den spesifikke skjermen utviklet for den valgte skiven. Skiver som ikke er konstruert for motorverktøyet kan ikke sikres korrekt, og er derfor farlige. 2) Skjermen må være godt festet til motorverktøyet og posisjonert for maksimum sikkerhet, slik at minst mulig av skiven er eksponert mot operatøren. Skjermen hjelper til å beskytte operatøren mot fragmenter av ødelagte skiver og utilsiktet kontakt med skiven. 3) Skivene må kun brukes til anbefalte oppgaver. For eksempel: slip ikke med siden av en kutteskive. Slipende kutteskiver er ment for periferisliping, sidekrefter påført disse skivene kan få dem til å splintres. 4) Bruk alltid uskadede skiveflenser som er av korrekt størrelse og for den skiven du har valgt. Korrekte skiveflenser støtter skiven, og reduserer dermed muligheten for at skiven blir ødelagt. Flenser for kutteskiver kan være forskjellige fra slipeskiveflenser. 5) Bruk ikke nedslitte skiver fra større motorverktøy. Skiver ment for større motorverktøy er ikke egnet for den høyere hastigheten til et mindre verktøy, og kan bli splintret.

Ekstra sikkerhetsadvarsler ved spesifikke kutteoperasjoner:

1) Slipeskiven må ikke "klemmes" eller utsettes for kraftig trykk. Forsøk ikke å lage for dype kutt. For mye stressing av skiven øker belastninger og sannsynligheten for vridning eller fastkiling av skiven i kuttet, og muligheten for tilbakeslag eller splintring av skiven. 2) Posisjoner ikke kroppen på linje med og bak den roterende skiven. Når skiven i angrepspunktet beveger seg bort fra kroppen din, kan eventuelt tilbakeslag sende den roterende skiven og motorverktøyet rett mot deg. 3) Når skiven setter seg fast eller når man avbryter et kutt av en eller annen grunn, slå av motorverktøyet og hold det rolig til skiven har stoppet helt. Forsøk aldri å ta kutteskiven ut av kuttet mens skiven er i bevegelse, hvis ikke kan det inntre tilbakeslag. Finn årsaken og gjør det som er nødvendig for å hindre at skiven blir sittende fast. 4) Start ikke opp kutteoperasjonen inne i arbeidsstykket. La skiven nå full hastighet og før den forsiktig inn i kuttet igjen. Hjulet kan bli sittende fast, klatre opp eller slå tilbake hvis motorverktøyet startes opp igjen inne i arbeidsstykket. 5) Støtt opp paneler eller store arbeidsstykker slik at du minimerer faren for at skiven blir klemt fast og slår tilbake. Store arbeidsstykker har en tendens til å sige under sin egen vekt. Støtter må plasseres under arbeidsstykker i nærheten av kuttelinjen og i nærheten av kanten av arbeidsstykker på begge sider av skiven.

6) Utvis ekstra forsiktighet når du foretar et "lommekutt" i eksisterende vegger eller andre blinde områder. Den framstikkende skiven kan kutte gass- eller vannrør, elektriske ledninger eller objekter som kan føre til tilbakeslag.

Symbol	Betydning
V Volt
---	Likestrøm
n Nominell hastighet
... min-1	Omdreininger eller slag per minutt
Ah	Elektrisk kapasitet til batteripakke
	For ø redusere faren for personskader, ø bra-keren ha lest og forstättBruksanvisningen.
	Kun for innendørs bruk.
	Bruk alltid vernebriller

III. MONTERING

MERK:

Forsikre deg alltid om at sidehåndtaket er godt festet før bruk.

Trykk inn låseknappen for å hindre at spindelen roterer når du monterer eller tar av deler, som slipeskive, skiveskjerm osv.

Installere eller ta av skive. Inspeksjon før bruk.

• Er det montert riktig slipeskive for det materialet som skal slipes?
• Er det montert slipeskive med riktig dimensjon for verktøyet?
• Er det montert riktig slipeskive som oppfyller sikkerhetsstandarden som er listet opp nedenfor? Europa - EN, Australia - AS

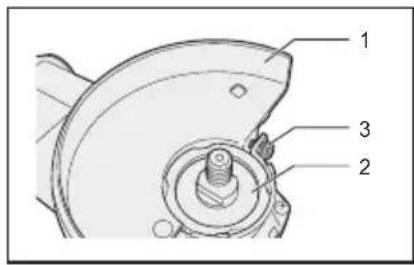

1. Slipeskiveskjerm
2. Spindel
3. Festeskrue for slipeskiveskjerm

FORSIKTIG:

Når verktøyet er i bruk skal slipeskiveskjermen være montert slik på verktøyet at den lukkede siden av skjermen alltid vender mot brukeren.

Pass på at det brukes trekkpapir (blotters) når disse følger med det sementerte slipemiddelet og når det er nødvendig.

ADVARSEL:

• Bruk alltid medfølgende skjerm når du bruker verktøyet. Slipeskiver kan splintres under bruk, og slipeskiveskjermen bidrar til å redusere faren for personskade.
• Monter slipeskiveskjermen og trekk skruen godt til.

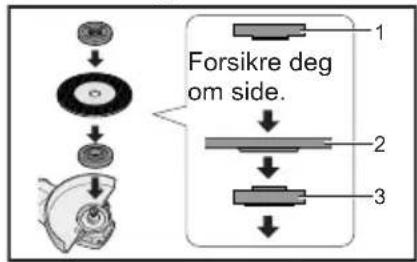

1. Klemmutter
2. Slipeskive
3. Skiveflens
4. Installer skiveflensen og skiven på spindelen i den rekkefølgen som vises i figuren.
5. Trekk til klemmutteren på spindelen, slik at den hule siden peker i motsatt retning av skiven.

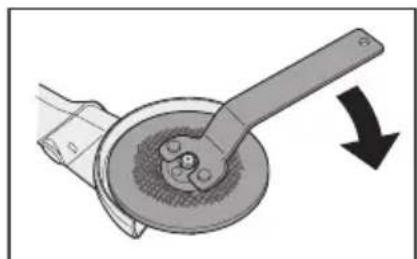

6. Skyv inn spindellåseknappen for å låse spindelen, og bruk deretter klemmutternøkkelen til å trekke klemmutteren godt til.

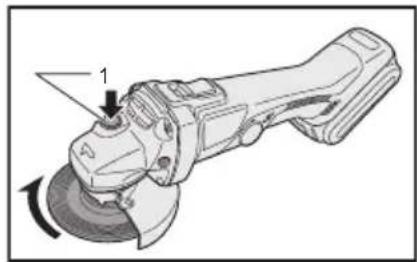

1. Spindellåseknapp

1. For å ta av slipeskiven, følg installasjonsprosessen i omvendt rekkefølge.

Montere eller demontere batteripakken

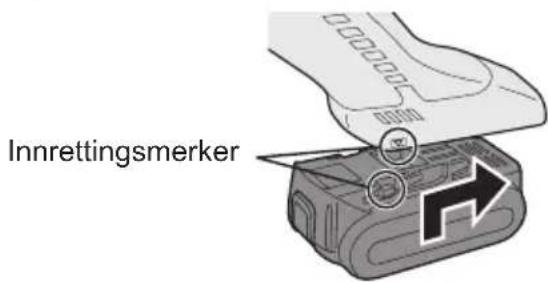

1. Kople til batteripakken: Rett inn innrettingsmerkene og sett på batteripakken.
2. Skyv inn batteripakken til den sitter på plass.

2. Fjerne batteripakken:

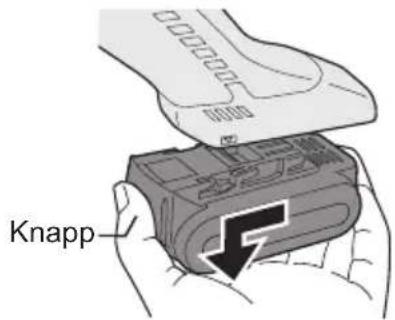

Trykk på knappen fra framsiden for å løse ut batteripakken.

• Skift ALLTID slipeskiven hvis verktøyet mistes ned under sliping. ALDRI støt eller slå slipeskiven.
• Unngå at slipeskiven sprekker og kiler seg, spesielt ved arbeid i hjørner, ved skarpe kanter osv. Dette kan føre til at du mister kontrollen og til tilbakeslag.

FORSIKTIG:

• Etter drift, slå alltid av verktøyet og vent til skiven har stoppet helt før du setter ned verktøyet.

IV. BETJENING

MERK:

Vær oppmerksom på at dette verktøyet alltid er startklart, ettersom det ikke behøver å plugges til nettstrøm.

Bruk av strømbryter

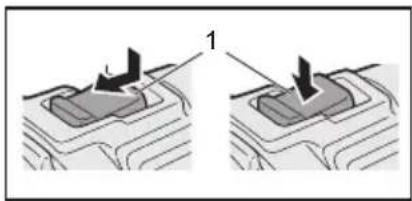

1. Strømbryter

FORSIKTIG:

Før du setter batteripakken inn i verktøyet, må du alltid forsikre deg om at strømbryteren fungerer korrekt og går tilbake til stillingen "OFF" når baksiden av strømbryteren trykkes inn. - Strømbryteren kan låses i stillingen "ON". Vær oppmerksom når du låser verktøyet i posisjonen "ON", og hold verktøyet godt fast med støttehåndtaket og grepet.

For å starte verktøyet, trykk og skyv strømbryteren mot posisjonen "ON". For kontinuerlig drift, trykk inn fronten av strømbryteren for å låse den. For å stoppe verktøyet, trykk på baksiden av strømbryteren, skyv den så mot posisjonen "OFF".

ADVARSEL:

• Det skal aldri være nødvendig å bruke makt på verktøyet. Vekten av verktøyet utgjør tilstrekkelig trykk. Bruk av makt og for stort trykk kan føre til farlig splintring av slipeskiven.

Visuell inspeksjon og hardkjøringstest av skiven

1. Forsikre deg alltid om at skiven ikke har noen sprekker før bruk.
2. Foreta alltid hardkjøringstest av skiven som følger.
3. Forsikre deg alltid om at skiven er godt festet.

	Tid for hardkjøring
Helt ny skive mer	enn 3 min.
Før bruk av skiven som er i bruk	mer enn 1 min.

Slipeoperasjoner

Hold ALLTID verktøyet godt fast med en hånd på grepet og den andre på sidehåndtaket. Slå verktøyet på og sett skiven mot arbeidsstykket.

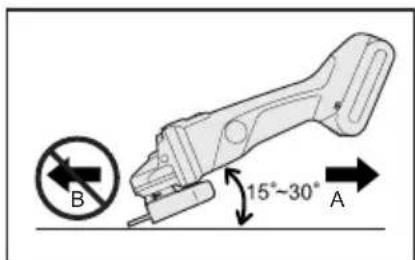

Generelt skal man holde kanten av slipeskiven i en vinkel på omtrent 15 grader i forhold til arbeidsstykkets overflate.

Når man bruker en ny slipeskive, bruk ikke slipeskiven i retning B, ellers vil den skjære seg inn i arbeidsstykket. Med en gang kanten til slipeskiven er blitt avrundet ved bruk, kan slipeskiven brukes både i retningene A og B.

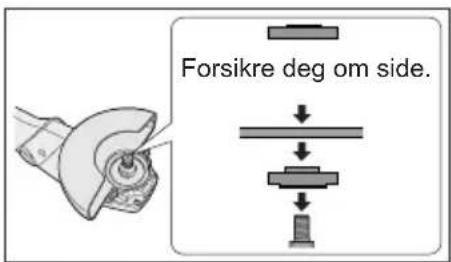

Bruke en kutteskiveskjerm (EY9X213E) (leveres som tillegg, inkludert)

ADVARSEL:

• Ved bruk av en slipende kutteskive, forsikre deg om at du kun bruker kutteskiven som er konstruert for bruk med kutteskiven.
• Bruk ALDRI kutteskive til sliping.
• Skiven må aldri komme i klem eller utsettes for stort trykk. Forsøk ikke å lage for dype kutt. For mye belastning på kutteskiven øker belastningen og mottakeligheten for vridning eller fastkiling av kutteskiven i kuttet, og muligheten for tilbakeslag, splintring av kutteskiven og overoppheting av motoren.
• Start ikke skiven når den er inne i arbeidsstykket. Hvis du gjør det, vil kutteskiven kile seg fast eller slå tilbake. La kutteskiven oppnå full hastighet og kutt deretter arbeidsstykket forsiktig.
• Under kutteoperasjoner, endre aldri vinkelen til skiven. Hvis du legger sidetrykk på kutteskiven (som ved sliping), vil skiven sprekke og splintres, og kan føre til alvorlige personskader.

FORSIKTIG:

For å unngå kraftig temperaturøkning på verktøyoverflaten, må du ikke bruke verktøyet kontinuerlig med to eller flere batteripakker. Verktøyet trenger tid til å bli avkjølt før du bytter batteripakke. Ikke dekk til ventilasjonsåpningene på sidene av hoveddelen under arbeidet. I så fall kan verktøyet ikke fungere riktig, og det fører til feil.

• IKKE overbelast verktøyet (motoren). Det kan føre til skader på enheten. Forsikre deg om at du bruker verktøyet slik at luften fra ventilasjonsåpningene ikke blåser direkte mot huden din. Hvis ikke kan du bli forbrent.

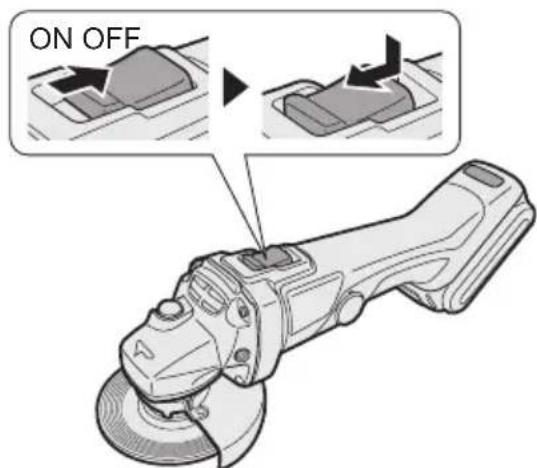

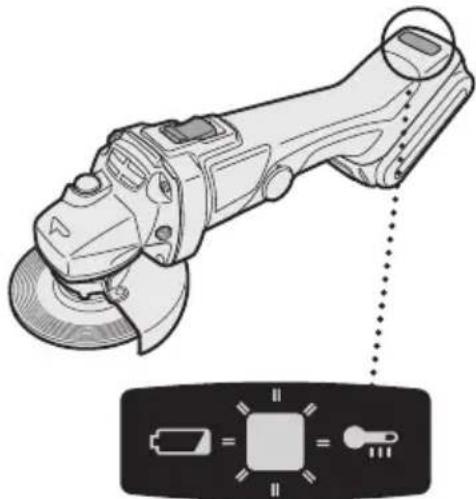

Indikatorlampe for "ON", varsellampefunksjon

Vinkelsliperen vil ikke starte når bryteren er i stillingen ON (bryterspake på ON), selv om batteripakken er innsatt. Varsellampen vil da blinke for å indikere at innkoblingssikringen er betjent.

Trykk bryteren til stillingen OFF (bryterspaken i OFF) og press den så tilbake til stillingen ON (bryterspak i ON) for å starte vinkelsliperen.

Blinker: Overoppheting. Indikerer at arbeidet er stoppet på grunn av overoppheting av batteriet.

Funksjonen for å unngå overoppheting stopper motoren for å beskytte batteripakken fra skade ved overoppheting. Varsellampen for overoppheting på kontrollpanelet blinker når denne funksjonen er aktiv.

• Dersom funksjonen for å unngå overoppheting aktiveres, ta nok tid til avkjøling av verktøyet (minst 30 minutter). Batteriet er klart for bruk igjen når varsellampen for overoppheting er sluknet.
• Unngå å bruke verktøyet på en måte som gjør at funksjonen for å hindre overoppheting trer i kraft gjentatte ganger.

Varsellampe for lav batterilading

Av (normalt arbeid)

Blinker

(Ingen lading)

Funksjon for batteribeskyttelse er aktiv

Kraftig (fullstendig) utladning av Li-ion-batterier reduserer deres levetid dramatisk. Derfor er en batteribeskyttelsesfunksjon innebygd i verktøyet for å hindre fullstendig utlading av batteripakken.

• Funksjonen for batteribeskyttelse aktiveres like før batteriet blir helt tomt, og varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umiddelbart.

- Funksjon som hindrer utilsiktet oppstart

• Selv om batteripakken er satt inn i verktøyet, med strømbryteren i stillingen "ON", vil ikke verktøyet starte. Denne gangen blinker lampen sakte, noe som viser at funksjonen for å hindre utilsiktet oppstart er aktivert.
• For å starte verktøyet, skyv først strømbryteren mot stillingen "OFF" og skyv den deretter mot stillingen "ON".

[Batteripakke][Batteripakke]

For riktig bruk av batteripakken

Li-ion-batteripakke (EY9L40/ EY9L41)

• Oppbevar Li-ion-batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann ol. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.

Levetiden til batteripakkens poler kan bli påvirket av fremmedlegemer som støv eller vann ol. mens de er i bruk.

• Når batteripakker er i bruk, hold de bort fra andre metallobjekter som: binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander, fordi de kan føre til kortslutning.

Kortslutning av batteripolene kan forårsake gnister, forbrenning eller brann.

Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken. Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet umiddelbart lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Levetiden til batteripakken

Oppladbare batterier har begrenset levetid. Hvis brukstiden er uvanlig kort selv rett etter opplading, bør batteriet byttes ut med et nytt.

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted, hvis et slikt finnes i ditt land.

[Batterilader][Batterilader] LadingLading

Forsiktighetsregler for Li-ion-Batteripakken

• Hvis batteripakkens temperatur faller under omtrent -10°C (14°F), stopper oppladningen automatisk for å forhindre at batteriet tar skade.

Felles forsiktighetsregler for Li-ion/Ni-MH/Ni-Cd batteripakker

• Omgivelsestemperaturen skal ligge mellom 0°C (32°F) og 40°C (104°F) . Dersom du bruker batteripakken når batteritemperaturen er under 0°C (32°F) , kan det være at verktøyet ikke fungerer skikkelig.
• Ved opplading av en kald batteripakke (under 0°C (32°F) ) på et varmt sted, la batteripakken vente i over en time for å varme opp batteriet til omgivelsestemperatur. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Under opplading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid.

FORSIKTIG:

For å forhindre brann eller skade på laderen:

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Koble laderen fra kontakten når den ikke er i bruk.

Li-ion-batteripakke

MERK:

Batteripakken er ikke ladet helt opp når den leveres fra fabrikken. Forsikre deg om at du lader opp batteriet før det tas i bruk.

Batterilader (EY0L80)

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteripakken inn i laderen. Trykk helt ned.
2. Rett inn innrettingsmerkene og sett batteriet i dokken på laderen.
3. Skyv batteriet forover i pilens retning.

1. Under lading vil ladelampen være tent.

Når ladingen er ferdig, vil en intern elektronisk bryter bli utløst automatisk for å forhindre overlading.

• Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

1. Dersom strømlampen ikke lyser umiddelbart etter at laderen er koblet inn, eller ladelampen ikke blinker raskt i grønn farge etter standard ladetid, må du ta kontakt med et autorisert servicesenter.
2. Hvis en ferdigoppladet batteripakke settes inn i batteriladeren igjen, vil ladelampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

Ni-MH/Ni-Cd-batteripakke

MERK:

Når du lader batteripakken for første gang, eller etter lengre tids lagring, bør den lades i omtrent 24 timer for å oppnå full kapasitet.

Batterilader (EY0L80)

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Sett batteripakken inn i laderen. Trykk helt ned.

1. Under lading vil ladelampen være tent.

Når ladingen er ferdig, vil en intern elektronisk bryter bli utløst automatisk for å forhindre overlading.

Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Ladingen er ferdig. (Ladet helt opp.)

Blinker grønt

Venstre: grønn, Høyre: oransje vil bli vist.

Blinker raskt både grønt og oransje

Lading ikke mulig. Tettet av støv eller feil på batteripakken.

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

(Informasjon om håndtering i land utenfor EU)

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer du kravet satt av direktivet for det kjemikaliet det gjelder.

Skifte ut kullbørster

Hold kullbørster rene slik at de glir lett i holderne. Når de er kortere enn 5 mm (3/16") skal begge kullbørstene skiftes samtidig. Bruk kun identiske kullbørster. Sett inn øvre ende av skrutrekkeren i sporet på verktøyet og ta av børstehette-dekslet ved å løfte det opp.

Bruk en skrutrekker til å ta av hettene. Ta ut de slitte kullbørstene, sett inn de nye og fest børstehettene.

Monter børstehette-dekslet på verktøyet igjen.

For å beholde produktet SIKKERT og PÅLITELIG, skal reparasjoner, alt annet vedlikehold eller justering utføres av Panasonic autoriserte verksteder eller fabrikken, og det skal alltid brukes Panasonic reservedeler.

Bruk bare en tørr, myk klut for å tørke enheten. Ikke bruk en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.

• Bruk av ekstrautstyr som ikke er spesifisert i denne veiledningen kan føre til brann, elektrisk støt eller personskader. Bruk kun anbefalt utstyr.
• Ditt verktøy er utstyrt med en skjerm for bruk med slipeskive. En kutteskive kan også brukes med en kutteskiveskjerm. Hvis du bestemmer deg for å bruke din Panasonic vinkelslipper med godkjent utstyr som du kjøper fra din Panasonic-forhandler eller fabrikkens servicesenter, forsikre deg om at du anskaffer og bruker alle nødvendige fester og skjermer som anbefalt i denne bruksanvisningen. Hvis du unnlater å gjøre dette, kan det føre til personskade på deg og andre.

Slipeskive

• EY9X202E Skivediameter 115 mm (4-1/2") x 6 mm (1/4") x 22 mm (7/8") Slipeskiveskjerm
• EY9X212E Kutteskive
• EY9X203E Skivediameter 115 mm (4-1/2") x 2,5 mm (3/32") x 22 mm (7/8") Kutteskiveskjerm (For kutteskive)
• EY9X213E Skiveflens
• EY9X221E Klemmutter
• EY9X231E

VII. SPESIFIKASJONER

HOVEDENHET

Diameter på monteringsjul 115 mm (4-1/2")
Indre hull diameter på monteringsjul 22 mm	(7/8")
Størrelse på spindelgjenge M14
Motorspenning 14,4 V likestrøm
Nominell hastighet	9500 min-1(rpm)
Vekt (med batteripakke: EY9L40/EY9L41)	2,2 kg(4,8 lbs)
Total lenght de 361 mm (14-7/32")
Støy, Vibrasjon Se det vedlagte arket

BATTERIPAKKE

Modell EY9L40 EY9L41
Batterilagring Li-ion-batteri
Batterispensing 14,4 V likestrøm (3,6 V × 4 celler)
Kapasitet 3 Ah 3,3 Ah

BATTERILADER

Modell EY0L80
Merkedata	Se merkeplaten på bunnen av laderen.
Vekt	0,95 kg (2,1 lbs)

[Li-ion-batteripakke]

Ladetid	3 Ah	14,4 V	21,6 V	28,8 V
		EY9L40	EY9L60	EY9L80
		Brukbar: 35 min.	Brukbar: 45 min.	Brukbar: 55 min.
		Fullt ladet: 50 min.	Fullt ladet: 60 min.	Fullt ladet: 70 min.
Ladetid	3,3 Ah	14,4 V
		EY9L41
		Brukbar: 45 min.
		Fullt ladet: 60 min.

[Ni-Cd/Ni-MH-batteripakke]

Ladetid		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5 Ah			EY9201	EY9231	EY9251	65 min.
				55 min.

MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge.

Se den nyeste hovedkatalogen.
