EY4640 - Maler PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Haakse slijper zonder snoer
Merk	Panasonic
Model	EY4640
Beoogd gebruik	Slijpen en doorslijpen
Slijpschijf diameter	115 mm (4-1/2")
Slijpschijf naaf diameter	22 mm (7/8")
Spindel draadmaat	M14
Motorspanning	14,4 V DC
Nominaal toerental	9500 min⁻¹ (omw/min)
Gewicht (met accu)	2,2 kg (4,8 lbs)
Totale lengte	361 mm (14-7/32")
Accutype	Oplaadbare Li-ion
Compatibele accus modellen	EY9L40 (3 Ah), EY9L41 (3,3 Ah)
Accuspanning	14,4 V DC
Oplader	EY0L80
Oplaadtijd (3 Ah)	Ongeveer 50 min (volledig opgeladen)
Oplaadtijd (3,3 Ah)	Ongeveer 60 min (volledig opgeladen)
Veiligheidsfuncties	Overbelastingsbeveiliging, accubescherming, schakelaarvergrendeling, preventie van onbedoeld opnieuw starten
Vereiste beschermingsuitrusting	Veiligheidsbril, stofmasker, gehoorbescherming, handschoenen
Onderhoud en reiniging	Reinigen met een droge doek, geen oplosmiddelen gebruiken. Regelmatig de beschermkap en koolborstels controleren.
Onderdelen en accessoires	Slijpschijf (EY9X202E), beschermkap (EY9X212E), doorslijpschijf (EY9X203E), doorslijpkap (EY9X213E), flens (EY9X221E), spanmoer (EY9X231E)
Repareerbaarheid	Koolborstels kunnen worden vervangen. Alle andere reparaties moeten worden uitgevoerd door een erkend Panasonic servicecentrum.

Veelgestelde vragen - EY4640 PANASONIC

Hoe vervang ik de slijpschijf van mijn Panasonic EY4640 haakse slijper?

Om de slijpschijf te vervangen, koppel eerst de accu los. Gebruik de asvergrendelingsknop om rotatie te voorkomen. Draai de spanmoer van de flens los met de meegeleverde sleutel, verwijder de oude slijpschijf, plaats vervolgens de nieuwe slijpschijf en de flens. Draai de moer stevig vast. Zorg ervoor dat de slijpschijf goed vastzit voordat u de accu terugplaatst.

Welke accu gebruiken met de Panasonic EY4640?

Het model EY4640 gebruikt Panasonic Li-ion accu's van 14,4 V, modellen EY9L40 (3 Ah) of EY9L41 (3,3 Ah). Gebruik uitsluitend de aanbevolen accu's om risico op storing of veiligheidsproblemen te voorkomen.

Hoe laad ik de accu van de slijper op?

Plaats de accu in de oplader EY0L80 met de markeringen uitgelijnd. Sluit de oplader aan op een stopcontact. Het groene lampje geeft aan dat het opladen bezig is. Wanneer het opladen is voltooid, knippert het lampje snel groen. Als de accu heet is, knippert het oranje lampje totdat deze is afgekoeld.

Welke veiligheidsuitrusting is verplicht bij het gebruik van dit gereedschap?

Draag altijd een veiligheidsbril, een stofmasker, gehoorbescherming en handschoenen. Gebruik ook een werkplaatschort. Zorg ervoor dat de beschermkap correct is geïnstalleerd en dat omstanders op afstand blijven.

Waarom start mijn gereedschap niet?

Controleer of de accu is opgeladen en correct is geplaatst. Als de schakelaar in de stand 'AAN' staat, kan de functie voor preventie van onbedoeld opnieuw starten zijn geactiveerd: zet de schakelaar op 'UIT' en vervolgens weer op 'AAN'. Als het oververhittingslampje knippert, laat het gereedschap dan minimaal 30 minuten afkoelen.

Kan ik doorslijpschijven gebruiken met de Panasonic EY4640?

Ja, maar alleen met de specifieke doorslijpkap (EY9X213E) en met inachtneming van de veiligheidsvoorschriften. Gebruik nooit een doorslijpschijf voor zijdelings slijpen en oefen geen overmatige druk uit.

Hoe reinig en onderhoud ik de slijper?

Gebruik een droge doek om het gereedschap af te vegen. Gebruik geen oplosmiddelen, benzine of vochtige doeken. Reinig regelmatig de ventilatieopeningen met een zachte borstel. Controleer de staat van de koolborstels: als de lengte minder is dan 5 mm, vervang ze dan door identieke koolborstels.

Wat is het maximale toerental van het gereedschap?

Het nominale toerental onbelast is 9500 omwentelingen per minuut (min⁻¹). Zorg ervoor dat de gebruikte accessoires deze snelheid aankunnen.

Hoe voorkom ik terugslag tijdens gebruik?

Houd een stevige greep met beide handen aan de handgrepen. Klem de slijpschijf niet vast en oefen geen overmatige druk uit. Vermijd scherpe hoeken en randen. Gebruik altijd de zijhandgreep en plaats uw lichaam niet in de lijn van de slijpschijf.

Waar vind ik onderdelen en accessoires voor de Panasonic EY4640?

Onderdelen (slijpschijven, beschermkap, flens, moer, koolborstels) en accessoires zijn verkrijgbaar bij erkende Panasonic dealers of in servicecentra. Gebruik uitsluitend originele Panasonic onderdelen om de veiligheid en betrouwbaarheid te garanderen.

GEBRUIKSAANWIJZING EY4640 PANASONIC

Snoerloze haakse slijper

Draadloze haakse slijper

Accu-haakse slijpmachine

Snoerloze haakse slijper

Accu-haakse slijper

Accu-haakse slijper

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Dank u voor de aanschaf van de Panasonic haakse slijper. Het krachtige slijpvermogen van dit gereedschap in combinatie met het gemak van de oplaadbare accu staan garant voor uitstekende slijpprestaties.

Deze haakse slijper dient enkel gebruikt te worden voor slijpen en afbramen.

GEVAAR:

Dit product is een slijpgereedschap, bestemd voor slijpen. De machine heeft een draaiende schijf die u diep kan snijden en ernstig of dodelijk letsel kan veroorzaken. Lees deze handleiding en de veiligheidswaarschuwingen op het gereedschap nauwkeurig en neem alle veiligheidsinstructies in acht om dergelijk letsel te voorkomen.

WAARSCHUWING:

Om het risico van letsel te verminderen, dient u tijdens het slijpen altijd de juiste veiligheidsuitrusting te gebruiken.

Hoe deze handleiding te gebruiken

Lees deze handleiding volledig voordat u begint te werken met uw slijpmachine. Als u de slijpmachine door andere personen laat gebruiken, zorg er dan voor dat zij eerst deze handleiding lezen of op de hoogte worden gebracht van het correcte gebruik en alle veiligheidsvoorschriften met betrekking tot de slijpmachine. Bewaar deze handleiding zodat u deze later kunt raadplegen. De handleiding bevat belangrijke veiligheidsinformatie waaraan u zich dient te houden om de slijpmachine veilig te gebruiken. In deze handleiding en op het product vindt u de volgende trefwoorden:

OPMERKING:

Opmerkingen geven bijkomende informatie die u nodig heeft voor de slijpmachine.

GEBRUIKSDOEL

Opgelet duidt op een potentieel gevaarlijke situatie, die kan leiden tot een lichte of gematigde kwetsuur indien ze niet worden vermeden. Opgelet maakt u ook attent op onveilige handelingen die moeten worden vermeden.

WAARSCHUWING:

Waarschuwing duidt op een potentieel gevaarlijke situatie, die kan leiden tot zware kwetsuren of de dood indien ze niet worden vermeden.

GEVAAR:

Gevaar duidt op een dreigend gevaar dat zal leiden tot zware kwetsuren of de dood indien het niet wordt vermeden.

Lees voor gebruik het boekje "Veiligheidsinstructies" en ook de onderstaande opmerkingen.

II. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

Veiligheidsinstructies voor alle handelingen

Algemene veiligheidsinstructies voor slijpen of snijden:

1) Dit elektrisch gereedschap is bedoeld voor gebruik als een slijp- of snijmachine. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap worden geleverd. Het niet opvolgen van alle onderstaande instructies kan elektrische schokken, brand en/of ernstig letsel veroorzaken. 2) Gebruik van dit elektrisch gereedschap voor afschuren, staalborstelen of polijsten wordt niet aanbevolen. Gebruik van dit elektrisch gereedschap voor doeleinden waarvoor dit niet geschikt is, kan gevaar opleveren en lichamelijk letsel veroorzaken.

3) Gebruik geen accessoires die niet specifiek ontworpen en aanbevolen zijn door de fabrikant van het gereedschap. Enkel het feit dat het accessoire aan uw elektrisch gereedschap bevestigd kan worden, betekent niet dat dit veilig gebruikt kan worden. 4) De nominale snelheid van het accessoire moet ten minste gelijk zijn aan de maximum snelheid die op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan hun nominale snelheid kunnen stukdraaien en uit elkaar vliegen. 5) De buitendiameter en de dikte van uw accessoire moeten binnen de nominale capaciteit van uw elektrisch gereedschap vallen. Accessoires van een verkeerde maat kunnen niet voldoende beveiligd of onder controle gehouden worden. 6) De opsteekmaat van wielen, flenzen, steunplaten of andere accessoires moet correct passen op de as van het elektrisch gereedschap. Accessoires met opsteekgaten die niet overeenkomen met het montagegedeelte van het elektrisch gereedschap zullen uit balans raken, overmatig trillen en verlies van controle veroorzaken. 7) Gebruik geen beschadigde accessoires. Inspecteer voor elk gebruik het accessoire zoals slijpwielen op afgebrokkelde stukjes en barsten. Als het elektrisch gereedschap of het accessoire is komen te vallen, dit inspecteren op beschadiging of een onbeschadigd accessoire monteren. Plaats na het inspecteren en monteren van een accessoire uzelf en omstanders uit de buurt van het vlak van het draaiende accessoire en laat het elektrisch gereedschap gedurende een minuut onbelast op maximum snelheid draaien. Normaal zullen beschadigde accessoires tijdens deze testperiode stukgaan.

8) Draag beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag al naar gelang de omstandigheden een stofmasker, gehoorbescherming, handschoenen en een werkschort dat slijpsel of kleine materiaaldeeltjes kan tegenhouden. De oogbescherming moet rondvliegende deeltjes die door diverse werkzaamheden worden geproduceerd kunnen tegenhouden. Het stofmasker of ademhalingsbescherming moet deeltjes die door uw werkzaamheden worden geproduceerd kunnen filteren. Langdurige blootstelling aan geluid met hoge intensiteit kan tot gehoorverlies leiden. 9) Houd omstanders op veilige afstand van de werkplek. Alle personen die de werkplek betreden moeten veiligheidsuitrusting dragen. Materiaalfragmenten of een defect geraakt accessoire kunnen wegspringen en letsel veroorzaken buiten de onmiddellijke omgeving van de werkplek. 10) Houd het elektrisch gereedschap enkel vast bij de geïsoleerde handgrepen tijdens het uitvoeren van een karwei waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Wanneer een snijaccessoire in aanraking komt met een kabel die onder spanning staat, kunnen de blootliggende metalen delen van het elektrisch gereedschap onder spanning komen en de operator een elektrische schok toebrengen. 11) Plaats het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, kan het snoer doorgesneden of verstrikt raken en kan uw hand of arm in het draaiende accessoire getrokken worden. 12) Leg het elektrisch gereedschap nooit neer totdat het accessoire volledig tot stilstand is gekomen.

Het draaiende accessoire kan zich in het oppervlak vastzetten zodat u de controle over het elektrisch gereedschap verliest.

13) Laat het elektrisch gereedschap niet draaien wanneer u dit naast u draagt. Wanneer het draaiende accessoire per ongeluk in contact komt met uw kleding kan dit daarin verstrikt raken en kan het accessoire in uw lichaam worden getrokken. 14) Reinig regelmatig de ventilatieopeningen van het elektrisch gereedschap. De ventilator van de motor trekt stof in de behuizing en een overmatige opeenhoping van metaalpoeder kan gevaar voor elektrische schokken opleveren. 15) Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen. Deze materialen kunnen door vonken tot ontbranding komen. 16) Gebruik geen accessoires waarvoor een vloeibaar koelmiddel vereist is. Gebruik van water of ander vloeibaar koelmiddel kan elektrocutie of schok tot gevolg hebben.

Verdere veiligheidsinstructies voor alle handelingen

Terugslag en verband houdende waarschuwingen

Terugslag is een plotselinge reactie van een draaiende schijf, steunplaat, borstel of ander accessoire dat klemgeraakt of vastgelopen is. Klemraken of vastlopen veroorzaakt snel afslaan van het draaiende accessoire, waardoor het elektrisch gereedschap bij het punt van klemraken eigenmachtig in de richting wordt gedwongen die tegenovergesteld is aan de draairichting van het accessoire.

Als bijvoorbeeld een slijpschijf vastloopt of klemraakt in het werkstuk, kan de rand van de schijf die in het klempunt zit, zich vastzetten in het materiaaloppervlak, waardoor de schijf omhoog kan springen of terugslaan. De schijf kan in de richting van de gebruiker of van deze vandaan springen, af

hankelijk van de draairichting van de schijf op het punt van klemraken. Slijpschijven kunnen onder deze omstandigheden ook breken.

Terugslag is het resultaat van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde bedieningsprocedures of omstandigheden en kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen zoals hieronder aangegeven.

1) Houd het elektrische gereedschap stevig in uw greep en houd uw lichaam en arm in een positie waarin terugslagkrachten kunnen worden opgevangen. Gebruik altijd de extra handgreep, indien voorzien, voor maximale controle over terugslag of reactiekoppel bij het opstarten. De gebruiker kan reactiekoppel of terugslagkrachten onder controle houden als de juiste voorzorgsmaatregelen worden genomen. 2) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan. 3) Breng uw lichaam niet in een positie op een plaats waar het elektrisch gereedschap in het geval van terugslag naartoe kan bewegen. Terugslag forceert het gereedschap in een richting tegenovergesteld aan de beweging van het wiel bij het punt van vastlopen. 4) Wees bijzonder voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Voorkom dat het accessoire terugspringt en vastloopt. Hoeken, scherpe randen of terugspringen hebben de neiging het draaiende accessoire te laten vastlopen en kunnen verlies van controle of terugslag veroorzaken. 5) Bevestig geen zaagketting, zaagblad voor houtsnijwerk of een getand zaagblad. Dergelijke bladen veroorzaken vaak terugslag en verlies van controle.

Aanvullende veiligheidsinstructies voor slijpen en snijden

Specifieke veiligheidsinstructies voor slijpen of snijden:

1) Gebruik uitsluitend typen schijven die aanbevolen zijn voor uw elektrisch gereedschap en de specifieke beveiliging die bestemd is voor de gekozen schijf. Schijven waarvoor het elektrisch gereedschap niet geschikt is, kunnen niet voldoende beveiligd worden en zijn onveilig. 2) De beveiliging moet stevig bevestigd worden aan het elektrisch gereedschap en in positie gebracht worden voor maximale veiligheid, zodat een zo klein mogelijk gedeelte van de schijf blootligt in de richting van de gebruiker. De beveiliging helpt de gebruiker te beschermen tegen afgebroken schijffragmenten en het per ongeluk in contact komen met de schijf. 3) Schijven mogen enkel gebruikt worden voor de aanbevolen toepassingen. Bijvoorbeeld: niet afbramen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor doorslijpen met de buitenste rand; als er zijdelings kracht op deze schijven wordt uitgeoefend, kunnen deze breken. 4) Gebruik altijd onbeschadigde schijfflenzen die de juiste maat en vorm hebben voor de door u gekozen schijf. Juiste schijfflenzen ondersteunen de schijf en verminderen daardoor de kans op het stuk gaan van de schijf. Flenzen voor doorslijpschijven kunnen afwijken van die voor afbraamschijfflenzen. 5) Gebruik geen versleten schijven van groter elektrisch gereedschap. Een schijf die bedoeld is voor een groter elektrisch gereedschap is niet geschikt voor de hogere snelheid van een kleiner gereedschap en kan uit elkaar springen.

Aanvullende veiligheidswaarschuwingen specifiek voor snijwerkzaamheden:

1) Laat de doorslijpschijf niet vastlopen en oefen er geen overmatige druk op uit. Probeer geen overmatig diepe insnijding te maken. Te veel druk op de schijf verhoogt de belasting en de kans op verdraaiing of vastlopen van de schijf in de snede en mogelijkheid van terugslag en stukgaan van de schijf. 2) Breng uw lichaam niet in een positie in lijn met en achter het draaiende wiel. Wanneer de schijf, op het punt van gebruik, van uw lichaam vandaan beweegt, kan door een mogelijke terugslag de draaiende schijf en het elektrisch gereedschap direct naar u toe geforceerd worden. 3) Wanneer de schijf is klemgeraakt of wanneer het snijden om een andere reden wordt onderbroken, het elektrisch gereedschap uitschakelen en het elektrisch gereedschap op de plaats vasthouden totdat de schijf volledig gestopt is. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf in beweging is omdat anders de kans bestaat op terugslag. Onderzoek de oorzaak van het klemraken van de schijf en neem passende maatregelen om de oorzaak te verhelpen. 4) Start het snijden niet opnieuw in het werkstuk. Laat de schijf eerst op volle snelheid draaien en breng deze opnieuw voorzichtig in de snede. De schijf kan klemraken, wegspringen of terugslaan als het elektrisch gereedschap opnieuw in het werkstuk gestart wordt. 5) Ondersteun panelen of werkstukken van grote afmeting om het risico van klemraken van de schijf of terugslag minimaal te houden. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Plaats steunen onder het werkstuk in de buurt van de snijlijn en bij de rand van het werkstuk aan beide zijden van de schijf.

6) Wees extra voorzichtig bij het maken van uitsnijdingen in bestaande muren of op andere verborgen plaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag kunnen veroorzaken doorsnijden.

Symbol	Betekenis
V Volt
---	Gelijkstroom
n Nomiale snelheid
... min-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiks-aanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik bin-nenshuis.
	Draag algtd oogbescherming

III. MONTAGE

OPMERKING:

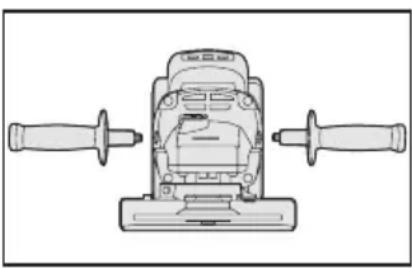

Bij het bevestigen of verwijderen van de zijhendel, de accu uit het gereedschap losmaken.

OPGELET:

Zorg er steeds voor dat de zijhendel stevig bevestigd wordt alvorens het gereedschap te gebruiken.

Schroef de zijhendel stevig vast zoals getoond in de afbeelding.

OPGELET:

• Nooit de borgpen in werking stellen wanneer de as draait. Het gereedschap kan beschadigd raken.

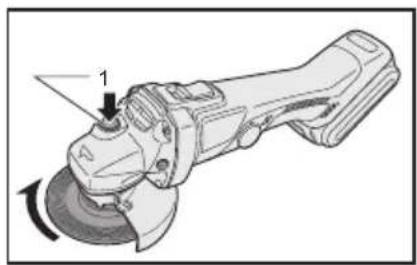

Druk de vergrendelknop in om het draaien van de as te voorkomen bij het installeren of verwijderen van onderdelen, zoals de schijf, schijfbeschermer, enz.

Monteren of verwijderen van de schijf Inspectie voor gebruik

• Is voor het voorwerp dat afgeslepen moet worden de juiste afbraamschijf gemonteerd? Is er een afbraamschijf met een geschikte maat voor het gereedschap gemonteerd? Is de juiste afbraamschijf gemonteerd die voldoet aan de hieronder vermelde veiligheidsvoorschriften? Europa - EN, Australië - AS

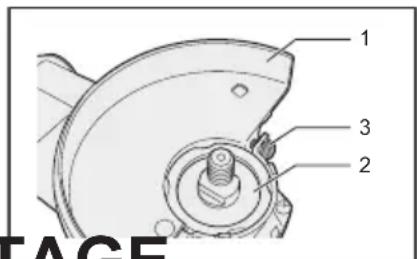

1. Afbraamschijfbeschermkap
2. As
3. Bevestigingsschroef van de afbraamschijfbeschermkap

OPGELET:

Tijdens gebruik dient de afbraamschijfbeschermer altijd zodanig op het gereedschap gemonteerd te worden dat de gesloten kant van de beschermer altijd in de richting van de gebruiker staat. Zorg dat u, indien meegeleverd en nodig, vloeiblokken gebruikt met het aangehechte schuurproduct.

WAARSCHUWING:

Maak bij gebruik van het gereedschap altijd gebruik van de meegeleverde beschermer. De afbraamschijf kan tijdens gebruik uit elkaar springen en de afbraamschijfbeschermer helpt de kans op persoonlijk letsel te verminderen.

1. Monteer de afbraamschijfbeschermer en draai vervolgens de schroef stevig vast.

1. Klemmoer
2. Schijf
3. Schijfflens

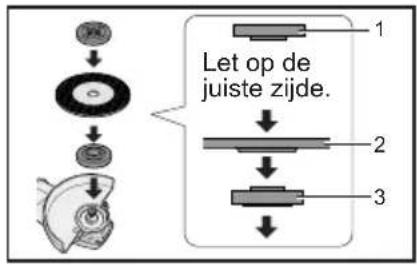

4. Monteer de schijfflens en de schijf op de as in de volgorde zoals getoond in de afbeelding.

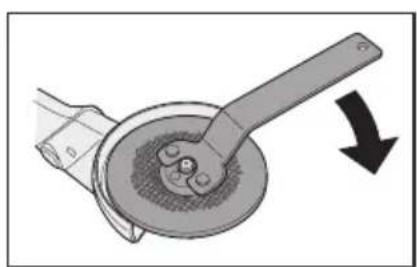

5. Draai de klemmoer vast op de as met de holle zijde in tegenovergestelde richting van de schijf.
6. Duw de asvergrendelknop in om de as op zijn plaats vast te houden en gebruik dan de klemmoersleutel om de klemmoer stevig vast te draaien.

1. Asvergrendelknop

1. Volg voor het verwijderen van de schijf de installatieprocedure in omgekeerde volgorde op.

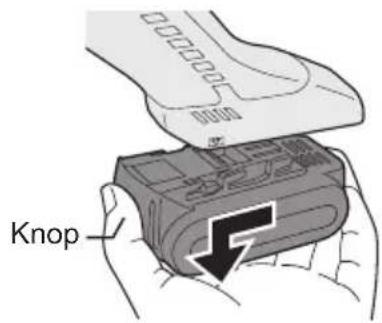

Bevestigen of verwijderen van de accu

1. Bevestigen van de accu:

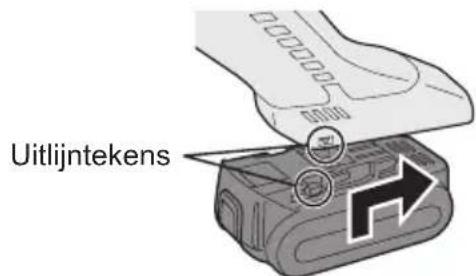

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

1. Verwijderen van de accu:

Duw vanaf de voorkant tegen de knop om de accu los te maken.

Houd er rekening mee dat dit gereedschap altijd bedrijfsklaar is, aangezien het niet in een stopcontact gestoken hoeft te worden.

Gebruik van de hoofdschakelaar

1. Hoofdschakelaar

OPGELET:

• Alvorens de accu in het gereedschap te plaatsen, altijd erop letten dat de hoofdschakelaar correct werkt en in de "OFF" stand terugspringt wanneer de zijkant van de hoofdschakelaar ingedrukt wordt.
• De hoofdschakelaar kan in de stand "ON" vergrendeld worden. Blijf waakzaam wanneer u het gereedschap in de stand "ON" vergrendelt en neem het gereedschap stevig bij de steunhendel en de handgreep vast.

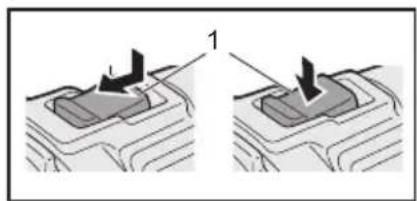

Voor het starten van het gereedschap de hoofdschakelaar indrukken en naar de stand "ON" schuiven. Druk voor continu gebruik de voorkant van de hoofdschakelaar in om deze te vergrendelen. Druk voor het stopzetten van het gereedschap de achterkant van de hoofdschakelaar in en schuif deze vervolgens naar de stand "OFF".

WAARSCHUWING:

• Forceren van het gereedschap mag nooit nodig zijn. Door het gewicht van het gereedschap wordt voldoende druk uitgeoefend. Forceren en overmatige druk kan gevaarlijk breken van de schijf veroorzaken.
• ALTIJD de schijf opvangen als tijdens het slijpen het gereedschap op de grond is gevallen.
• NOOIT met de schijf ergens tegen slaan of stoten. Voorkom dat de schijf terugspringt en vastloopt, vooral bij het bewerken van hoeken en scherpe randen, enz. Dit kan verlies van controle en terugslag veroorzaken.

OPGELET:

Schakel na gebruik het gereedschap altijd uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te zetten.

Visuele inspectie en werkings-test van de schijf

1. Controleer voor gebruik dat de schijf geen barsten vertoont.
2. Voer altijd als volgt een werkingsstest op het blad uit.
3. Zorg er altijd voor dat de schijf stevig bevestigd is.

	Werkingstesttijd
Geheel neueweschijf	meer dan 3 min.
Voor gebruik ophuidige schijf	meer dan 1 min.

Slijpen

Houd het gereedschap ALTIJD met een hand bij de greep en met de andere hand bij de zijhendel vast. Schakel het gereedschap in en zet dan de schijf op het werkstuk.

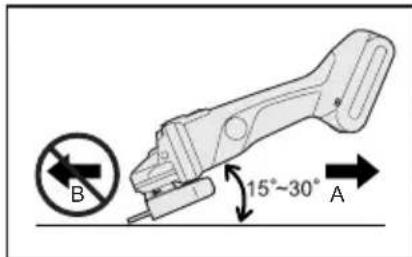

Houd in het algemeen de rand van de schijf onder een hoek van ongeveer 15 graden ten opzichte van het oppervlak van het werkstuk.

Laat bij gebruik van een nieuwe schijf de slijpmachine niet in richting B werken, omdat dit anders in het werkstuk zou snijden. Wanneer de rand van de schijf eenmaal door gebruik is afgerond, kan er met de schijf zowel in richting A als B gewerkt worden.

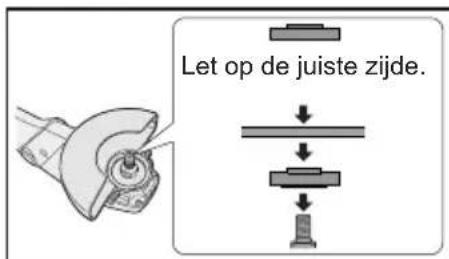

Gebruik van een doorslijp-schijfbeschermer (EY9X213E) (Beschikbaar als accessoire, niet meegeleverd)

WAARSCHUWING:

• Bij gebruik van een doorslijpschijf, er voor zorgen enkel de doorslijp-schijfbeschermer te gebruiken die voor dit gebruik met de doorslijpschijf bestemd is.
• Gebruik NOOIT de doorslijpschijf voor afbramen.
• Laat de schijf niet vastlopen en oefen er geen overmatige druk op uit. Probeer geen overmatige diepe insnijding te maken. Te veel druk op de doorslijpschijf verhoogt de belasting en de kans op verdraaiing of vastlopen van de schijf in de snede en mogelijkheid van terugslag, stuk gaan van de schijf en oververhitting van de motor.
• Niet starten wanneer de schijf zich in het werkstuk bevindt. Dit veroorzaakt klemraken van de schijf of terugslag. Laat de schijf eerst op volle snelheid draaien en snijd dan voorzichtig het werkstuk.
• Verander tijdens snijwerkzaamheden nooit de hoek van de schijf. Het uitoefenen van zijdelingse druk op de schijf (zoals bij slijpen), veroorzaakt barsten en breken van de schijf met de kans op ernstig letsel.

OPGELET:

• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen. Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt. Zorg dat u het gereedschap (motor) NIET overbelast. Dit kan resulteren in beschadiging van het gereedschap. Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen.

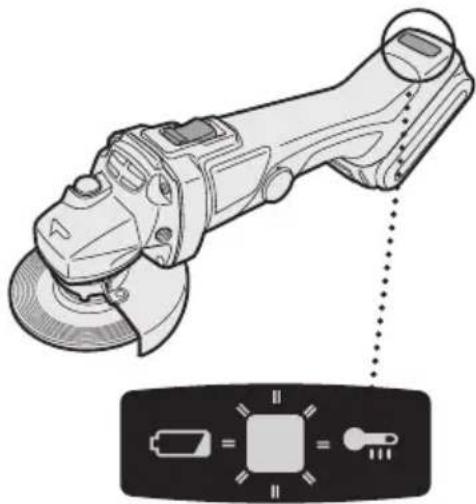

Inschakelvergrendeling-waarschuwingslampje

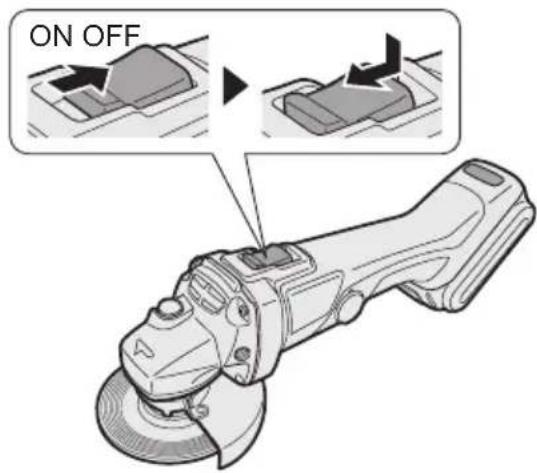

De slijpmachine zal niet starten wanneer de schakelaar in de ON stand staat (schakelaarhendel op ON), ook niet wanneer de accu is ingestoken. Het waarschuwingslampje gaat op dat moment knipperen om aan te geven dat de inschakelvergrendelingsfunctie geactiveerd is.

Druk de schakelaar in de OFF stand (schakelaarhendel op OFF) en druk deze dan terug naar de ON stand (schakelaarhendel op ON) om de slijpmachine te starten.

Oververhitting-waarschuwingslampje

Uit (normale werking)

Knippert: Oververhitting. De werking van het gereedschap is gestopt omdat de accu te heet is geworden.

De oververhitting-beveiligingsfunctie zorgt ervoor dat het gereedschap stopt wanneer de accu te heet wordt. Het oververhitting-waarschuwingslampje op het bedieningspaneel knippert wanneer deze beveiligingsfunctie is geactiveerd.

• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). De accu kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.

Waarschuwingslampje voor lage accuspanning

Uit (normale werking)

Knippert (accu is ontladen). De accu-beveiligingsfunctie is geactiveerd.

Buitensporige (volledige) ontlading van een lithium-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.

- Functie ter voorkoming van abusievelijk opnieuw starten

• Zelfs als de accu in het gereedschap wordt gestoken met de hoofdschakelaar in de "ON" stand, zal het gereedschap niet starten. Op dat moment gaat het lampje langzaam knipperen om aan te geven dat de functie ter voorkoming van abusievelijk opnieuw starten geactiveerd is.
• Voor het starten van het gereedschap, eerst de hoofdschakelaar in de "OFF" stand schuiven en deze vervolgens naar de "ON" stand schuiven.

[Accu][Accu]

Voor een juist gebruik van de accu

Li-ion accu (EY9L40/EY9L41)

Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt. - Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft alvorens de accu te laden.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

• Wanneer de accu niet worden gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in wonden, brandwonden of zelfs brand.

• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
• Wanneer de accu van de hoofdbehuizing van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van oplaadbare accu's is beperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en herbruikbare materialen te recyclen, dient u de accu naar een officieel erkend inzamelpunt voor chemisch afval te brengen.

Li-ion accu EY9L40/EY9L41

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

[Acculader] Opladen

Belangrijke informatie voor Li-ion accu's

• Als de temperatuur van de accu onder ongeveer -10°C komt, zal het laden automatisch stopgezet worden om beschadiging van de accu te voorkomen.

Algemene voorzorgsmaatregelen betreffende de Li-ion/Ni-MH/Ni-Cd accu

• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze in een warme omgeving wordt opgeladen, eerst minimaal een uur in deze ruimte liggen om de accu op temperatuur te laten komen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu echter niet te lang op.

OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Maak de acculader los wanneer deze niet wordt gebruikt.

Li-ion accu

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu vóór gebruik op.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.
2. Zet de uitlijntekens tegenover elkaar en plaats de accu in de houder op de acculader.
3. Schuif de accu in de richting van de pijl naar voren.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
3. Als de temperatuur van de accu lager dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officieel onderhoudscentrum.
2. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal de laadindicator oplichten. Na enkele minuten kan de laadindicator snel gaan knipperen om aan te geven dat het opladen is voltooid.

Ni-MH/Ni-Cd accu

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, worden automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment worden de accu automatisch opnieuw geladen.

1. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
2. Als de laadindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten, of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officieel onderhoudscentrum.
3. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal de laadindicator oplichten. Na enkele minuten kan de laadindicator snel gaan knipperen om aan te geven dat het opladen is voltooid.

Brandt groen

Lader is aangesloten op een stopcontact.

Klaar om op te laden.

Knippert snel groen

Opladen voltooid. (Volledig opgeladen.)

Knippert groen

De accu is ongeveer 80% opgeladen. (Voldoende opgeladen. Alleen Li-ion).

Brandt groen

Bezig met opladen.

Brandt oranje

De accu is koud.

De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion.)

Knippert oranje

De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald.

Als de temperatuur van de accu -10°C of minder is, zal de laadstatusindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de temperatuur van de accu hoger wordt. (Alleen Li-ion.)

Laadstatusindicator

Links: groen, rechts: oranje wordt getoond.

Knippert snel oranje en groen

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijsymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.

Vervangen van de koolborstels

Houd de koolborstels schoon en let erop dat ze soepel in hun houders glijden. Wanneer de koolborstels korter dan 5 mm (3/16") zijn, moeten beide koolborstels gelijktijdig worden vervangen. Gebruik enkel identieke koolborstels.

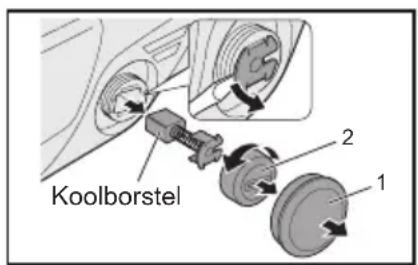

Steek het uiteinde van een platte schroevendraaier in de uitsparing van het gereedschap en verwijder de borstelkapafdekking door deze omhoog te tillen.

1. Borstelkapafdekking
2. Borstelkap

Gebruik een schroevendraaier voor het verwijderen van de kappen. Verwijder de versleten koolborstels, steek de nieuwe erbinnen en zet de borstelkappen vast.

Breng de borstelkapafdekking weer op zijn plaats aan op het gereedschap.

Voor het behoud van de VEILIGHEID en BETROUWBAARHEID van het product, dient reparatie, onderhoud of afstelling uitgevoerd te worden door een officiële Panasonic dealer of onderhoudscentrum en gebruik gemaakt te worden van Panasonic onderdelen.

V. ONDERHOUD

Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor het reinigen.

VI. ACCESSOIRES

OPGELET:

• Het gebruik van andere dan de in deze handleiding beschreven accessoires kan leiden tot brand, elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen accessoires. Uw gereedschap wordt geleverd met een beschermer voor gebruik met een slijpschijf. Bij gebruik van een snijschijfbeschermer wordt gebruikt. Als u besluit uw Panasonic slijpmachine te gebruiken met erkende accessoires die u heeft gekocht bij uw officiële Panasonic dealer of onderhoudscentrum, let er dan op dat u alle nodige bevestigingsmaterialen en beschermers gebruikt zoals aanbevolen in deze handleiding. Dit nalaten kan tot gevolg hebben dat u en anderen letsel wordt toegebracht.

Afbraamschijf - EY9X202E Schijfdiameter 115 mm (4-1/2") x 6 mm (1/4") x 22 (7/8") mm Afbraamschijfbeschermkap - EY9X212E Doorslijpschijf - EY9X203E Schijfdiameter 115 mm (4-1/2") x 2.5 mm (3/32") x 22 (7/8") mm Doorslijpschijfbeschermer (voor doorslijpschijf) - EY9X213E Schijfflens - EY9X221E Klemmoer - EY9X231E

Diameter opsteekwiel 115 mm (4-1/2")
Diameter binnenste gat opsteekwiel	22 mm (7/8")
Maat asschroefdraad M14
Motorspanning 14,4 V DC
Nominale snelheid 9500 min	-1 (rpm)
Gewicht (met accu: EY9L40/EY9L41)	2,2 kg(4.8 lbs)
Totale lenghte 361 mm (14-7/32")
Geluid, Trillingen Zie het ingesloten sheet

ACCU

Model EY9L40 EY9L41
Soort accu Li-ion accu
Accuspanning 14,4 V gelijkstroom (3,6 V x 4 cellen)
Capaciteit 3 Ah 3,3 Ah

ACCULADER

Model EY0L80
Toelaatbaar vermogen Zie	het specificatieplaatje op de onderkant van de acculader.
Gewicht	0,95 kg (2,1 lbs)

[Li-ion accu]

Laadtijd	3 Ah	14,4 V	21,6 V	28,8 V
		EY9L40	EY9L60	EY9L80
		Bruikbaar: 35 min.	Bruikbaar: 45 min.	Bruikbaar: 55 min.
		Vol: 50 min.	Vol: 60 min.	Vol: 70 min.
Laadtijd	3,3 Ah	14,4 V
		EY9L41
		Bruikbaar: 45 min.
		Vol: 60 min.

[Ni-Cd/Ni-MH accu]

Laadtijd		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 EY9188		EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5 Ah			EY9201	EY9231	EY9251	65 min.
				55 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.

I. BEOOGD GEBRUIK
