| Tipo de producto | Amoladora angular inalámbrica |
| Marca | Panasonic |
| Modelo | EY4640 |
| Uso previsto | Esmerilado y corte |
| Diámetro del disco | 115 mm (4-1/2") |
| Diámetro del agujero del disco | 22 mm (7/8") |
| Tamaño de la rosca del husillo | M14 |
| Tensión del motor | 14,4 V CC |
| Velocidad nominal | 9500 min⁻¹ (rpm) |
| Peso (con batería) | 2,2 kg (4,8 lbs) |
| Longitud total | 361 mm (14-7/32") |
| Tipo de batería | Li-ion recargable |
| Modelos de batería compatibles | EY9L40 (3 Ah), EY9L41 (3,3 Ah) |
| Tensión de la batería | 14,4 V CC |
| Cargador | EY0L80 |
| Tiempo de carga (3 Ah) | Aprox. 50 min (carga completa) |
| Tiempo de carga (3,3 Ah) | Aprox. 60 min (carga completa) |
| Funciones de seguridad | Protección contra sobrecargas, protección de batería, bloqueo del interruptor, prevención de reinicio accidental |
| Equipo de protección requerido | Gafas de protección, mascarilla antipolvo, protectores auditivos, guantes |
| Mantenimiento y limpieza | Limpiar con un paño seco, no usar disolventes. Verificar regularmente la cubierta protectora y las escobillas. |
| Piezas de repuesto y accesorios | Disco abrasivo (EY9X202E), cubierta (EY9X212E), disco de corte (EY9X203E), cubierta de corte (EY9X213E), brida (EY9X221E), tuerca de apriete (EY9X231E) |
| Reparabilidad | Reemplazo de escobillas posible. Cualquier otra reparación debe ser realizada por un centro autorizado Panasonic. |
Preguntas frecuentes - EY4640 PANASONIC
Preguntas de los usuarios sobre EY4640 PANASONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Molino en formato PDF gratis! Encuentra tus instrucciones EY4640 - PANASONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EY4640 de la marca PANASONIC.
MANUAL DE USUARIO EY4640 PANASONIC
Manual de instrucciones
Brugsvejledning
Driftsföreskrifter
Bruksanvisning
Käyttöohjeet
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.
Gracias por comprar la amoladora angular Panasonic. La poderosa acción de desbastado de esta herramienta, combinada con la conveniencia de su batería recargable, le otorgan el mayor rendimiento de desbastado.
Esta amoladora angular solamente se debe usar para desbastar y cortar.
PELIGRO:
Este producto es una herramienta de desbastado, diseñada para desbastar. Cuenta con un disco giratorio que es capaz de cortarle profundamente, causando serias lesiones o la muerte. Como resultado, por favor lea este manual y las precauciones indicadas en la herramienta cuidadosamente, y obedezca todas las instrucciones de seguridad para evitar tales lesiones.
ADVERTENCIA:
Para reducir el riesgo de lesiones, siempre use protecciones apropiadas cuando desbaste.
Forma de usar este manual
- Lea completamente este manual antes de comenzar a cortar con su amoladora. Si permite que alguien más use su amoladora, asegúrese de que lea este manual o que conozca el uso apropiado y todas las precauciones de seguridad concernientes a la amoladora.
- Guarde este manual para futuras referencias. Contiene información importante sobre seguridad que usted debe seguir para usar con seguridad la amoladora.
- Este manual y el producto utilizan las siguientes PALABRAS clave:
NOTA:
Las notas proporcionan información adicional que usted debe conocer sobre la amoladora.
USO PREVISTO
La precaución indica una situación potencialmente peligrosa, que podría resultar en daños menores o moderados si no se evita. Las precauciones también le indican prácticas no seguras que debe evitar.
ADVERTENCIA:
La advertencia le indica una situación potencialmente peligrosa, que podría resultar en daños serios o en la muerte, si no se evita.
PELIGRO:
Peligro indica un riesgo inminente, que podría resultar en daños serios o en la muerte si no se evita.
Lea el libro de "Instrucciones de seguridad" y lo siguiente antes de utilizar.
II. REGLAS DE SEGURIDAD ADICIONALES
Instrucciones de seguridad para todas las operaciones
Advertencia de seguridad para operaciones de desbastado o corte abrasivo:
1) Esta herramienta eléctrica está diseñada para funcionar como herramienta de desbastado o corte. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones provistas con esta herramienta eléctrica. De no seguir todas las instrucciones listadas a continuación podría ocasionar choques eléctricos, incendios y/o serias lesiones. 2) No se recomienda realizar operaciones tales como lijado, cepillado de madera, y pulido con esta herramienta eléctrica. Operaciones para las cuales la herramienta eléctrica no fue diseñada pueden crear peligros y causar lesiones personales.
3) No use accesorios que no sean específicamente diseñados y recomendados por el fabricante de la herramienta. Solo porque el accesorio se pueda colocar en su herramienta eléctrica, no significa que el funcionamiento sea seguro. 4) La velocidad nominal del accesorio debe ser al menos igual a la velocidad máxima marcada en la herramienta eléctrica. Los accesorios que funcionen más rápido que la VELOCIDAD NOMINAL pueden partirse y salir volando. 5) El diámetro externo y el grosor de su accesorio deben estar bajo la calidad de su herramienta eléctrica. Accesorios con el tamaño incorrecto no se pueden proteger o controlar adecuadamente. 6) El mandril de ruedas, bridas, almohadillas de respaldo o cualquier otro accesorio debe encajar apropiadamente en el eje de la herramienta eléctrica. Los accesorios con orificios de mandril que no coincidan con la estructura de montaje de la herramienta eléctrica perderán balance, vibrarán excesivamente y pueden causar pérdida de control. 7) No use un accesorio dañado. Antes de cada uso inspeccione los accesorios tales como ruedas abrasivas en busca de trozos y fisuras. Si se cae la herramienta eléctrica o un accesorio, revise en busca de daños o instale un accesorio no dañado. Después de inspeccionar e instalar un accesorio, colóquese usted y los transeúntes lejos del plano del accesorio giratorio y haga funcionar la herramienta eléctrica a la velocidad sin carga máxima por 1 minuto. Los accesorios dañados normalmente se partirán durante este tiempo de prueba. 8) Use equipo protector personal. Dependiendo de la aplicación, use un protector de rostro, anteojos o gafas de seguridad. Según sea apropiado use una máscara anti-polvo, protectores para los oídos, guantes
y delantal de taller capaces de detener fragmentos de la pieza de trabajo o abrasivos pequeños. La protección de los ojos debe ser capaz de detener los restos que salgan volando generados por diversas operaciones. La máscara antipolvo o respirador debe ser capaz de filtrar las partículas generadas por su operación. La exposición prolongada a ruido de alta intensidad puede causar la pérdida de la audición.
9) Mantenga a los transeúntes a una distancia segura del área de trabajo. Toda persona que ingrese al área de trabajo debe usar equipo de protección personal. Los fragmentos de la pieza de trabajo o de un accesorio roto pueden volar y causar lesiones más allá del área inmediata de operación. 10) Sujete la herramienta eléctrica por las superficies de empuñadura aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con un cableado oculto o con su propio cable. Un accesorio cortante en contacto con un cable "con corriente" hará que las partes metálicas expuestas de la herramienta "tengan corriente" y produzcan una descarga en el operador. 11) Coloque el cable donde no entre en contacto con el accesorio giratorio. Si pierde el control, el cable se puede cortar o enganchar y su mano o brazo pueden entrar en contacto con el accesorio giratorio. 12) Nunca deposite la herramienta eléctrica hasta que el accesorio se haya detenido por completo. El accesorio giratorio puede asir la superficie y lanzar la herramienta eléctrica fuera de su control. 13) No haga funcionar la herramienta eléctrica mientras la transporta a su lado. Un contacto accidental con el accesorio giratorio podría enganchar su ropa, poniendo el accesorio en contacto con su cuerpo.
14) Limpie regularmente los respiraderos de la herramienta eléctrica. El ventilador del motor atraerá el polvo dentro del alojamiento y la excesiva acumulación de polvo metálico puede causar peligros eléctricos. 15) No haga funcionar la herramienta eléctrica cerca de materiales inflamables. Las chispas podrían encender estos materiales. 16) No use accesorios que requieran refrigerantes líquidos. El uso de agua u otros refrigerantes líquidos podrá ocasionar electrocución o choques.
Más instrucciones de seguridad para todas las operaciones
Reacciones violentas y advertencias relacionadas
Una reacción abrupta a una rueda giratoria, almohadilla de respaldo, cepillo u otro accesorio, enganchados o pellizcados. Pellizcar o enganchar provoca un rápido atascamiento del accesorio giratorio que a su vez causa que la herramienta eléctrica sin control sea forzada en la dirección opuesta al giro del accesorio en el punto de enganche.
Por ejemplo, si una rueda abrasiva es enganchada o pellizcada por la pieza de trabajo, el borde de la rueda que está ingresando en el punto de pellizcado puede cavar bajo la superficie del material causando que la rueda se salga o se desprenda. La rueda puede saltar hacia el operador o alejarse de él, dependiendo de la dirección del movimiento de la rueda en el punto del pellizcado. Las ruedas abrasivas también pueden romperse bajo estas condiciones.
Una reacción violenta es el resultado de un mal uso de la herramienta eléctrica y/o procedimientos o condiciones operativas incorrectas y se puede evitar tomando las precauciones apropiadas como se indica a continuación.
1) Sujete firmemente la herramienta eléctrica y coloque su cuerpo y brazo de manera de resistir las fuerzas de reacciones violentas. Siempre use un mango auxiliar, si se brinda, para tener el máximo control sobre reacciones violentas o de par de apriete durante el inicio. El operador puede controlar las fuerzas de las reacciones violentas o de par de apriete si se toman las debidas precauciones. 2) Nunca coloque su mano cerca del accesorio giratorio. El accesorio puede reaccionar violentamente sobre su mano. 3) No dirija su cuerpo en el área donde la herramienta eléctrica se movería si ocurriera una reacción violenta. La reacción violenta empujará a la herramienta en la dirección opuesta al movimiento de la rueda en el punto de enganche. 4) Tenga un especial cuidado cuando trabaje en esquinas, bordes agudos, etc. Las esquinas, bordes agudos o rebotes tienen una tendencia a enganchar el accesorio giratorio y causar la pérdida de control o reacciones violentas. 5) No coloque una cuchilla de aserrar dentada o cuchilla de labrado de madera de cadena. Tales cuchillas crean frecuentes reacciones violentas y pérdida de control.
Instrucciones de seguridad adicionales para operaciones de desbastado y corte.
Advertencias de seguridad específicas para operaciones de desbastado o corte abrasivo:
1) Use solamente tipos de rueda recomendados para su herramienta eléctrica y la protección específica diseñada para la rueda seleccionada. Las ruedas para las cuales la herramienta eléctrica no fue diseñada no se pueden proteger adecuadamente y son inseguras.
2) La protección se debe colocar firmemente en la herramienta eléctrica y posicionar para obtener la máxima calidad de manera que la menor cantidad de rueda se exponga hacia el operador. La protección aplicada protegerá al operador de fragmentos de rueda rotos y contacto accidental con la rueda. 3) Las ruedas se deben usar solamente para las aplicaciones recomendadas. Por ejemplo: no desbaste con el costado de una rueda de corte. Las ruedas de corte abrasivo están diseñadas para desbaste periférico, las fuerzas laterales aplicadas a estas ruedas pueden hacer que se despedacen. 4) Siempre use bridas de rueda no dañadas del tamaño y forma correctos para su rueda seleccionada. Las bridas de rueda apropiadas soportan la rueda reduciendo así la posibilidad de rotura de la misma. Las bridas para rueda de corte pueden ser diferentes de las bridas de rueda de desbastado. 5) No use ruedas desgastadas de herramientas eléctricas más grandes. La rueda diseñada para una herramienta eléctrica más grande no es adecuada para la alta velocidad de una herramienta más pequeña y puede romperse.
Advertencias de seguridad adicionales específicas para operaciones de corte abrasivo:
1) No atasque la rueda de corte ni aplique una presión excesiva. No intente realizar una profundidad de corte excesiva. Exigir demasiado a la rueda aumenta la carga y la susceptibilidad a torcimiento o ligamiento de la rueda en el corte y la posibilidad de reacciones violentas o rotura de la misma. 2) No dirija su cuerpo en línea con y detrás de la rueda giratoria. Cuando la rueda, en el momento de la operación, se mueve lejos de
su centro, la reacción violenta posible pueda impulsar la rueda de giro y la herramienta eléctrica directamente hacia usted.
3) Cuando la rueda se enganche o cuando se interrumpa un corte por cualquier razón, desconecte la alimentación de la herramienta y mantenga la herramienta eléctrica inmóvil hasta que la rueda se detenga por completo. Nunca intente remover la rueda de corte del corte cuando la rueda esté en movimiento, de otra manera podría ocurrir una reacción violenta. Investigue y tome acciones correctivas para eliminar la causa del ligamiento de la rueda. 4) No reinicie la operación de corte en la pieza de trabajo. Deje que la rueda alcance la velocidad completa y cuidadosamente vuelva a ingresar el corte. La rueda puede ligarse, salirse o reaccionar violentamente si la herramienta eléctrica se reinicia en la pieza de trabajo. 5) Soporte los paneles o cualquier pieza de trabajo de gran tamaño para minimizar el riesgo de reacciones violentas y pellizcado de la rueda. Las piezas de trabajo grandes tienden a combarse bajo su propio peso. Se deben colocar los soportes bajo la pieza de trabajo, cerca de la línea de corte y cerca del borde de la pieza de trabajo en ambos lados de la rueda. 6) Tome precauciones extras cuando realice un "corte de bolsillo" en paredes existentes u otras áreas ciegas. La rueda que sobresale puede tocar tuberías de agua o gas, cableado eléctrico u objetos que puedan causar reacciones violentas.
| Símbolo | Signifi cado |
| V Voltios | |
| --- | Corriente continua |
| n Velocidad nominal | |
| ... min-1 | Omwentelingen of toeren per minuut |
| Ah | Elektrische capacité van de accu |
| Para reducir el riesgo de lesiones el usuario debe leer y comprender el manual de instrucciones. | |
| Sólo para uso en interiores. | |
| Siempre use protección para los ojos |
Instalación o extracción del disco

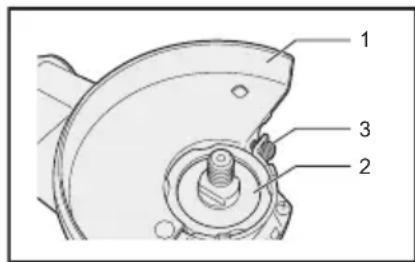

Inspección antes de usar
¿Ha instalado el disco de amoladora correcto para el objeto a procesar? ¿Ha montado un disco de amoladora apropiado al tipo de la herramienta? ¿Ha montado un disco de amoladora apropiado que cumple con los estándares de seguridad indicados a continuación?
Europa - EN, Australia - AS
- Protección de disco de desbastado
- Eje
- Tornillo de fijación de protector de disco de amoladora
III. MONTAJE
NOTA:

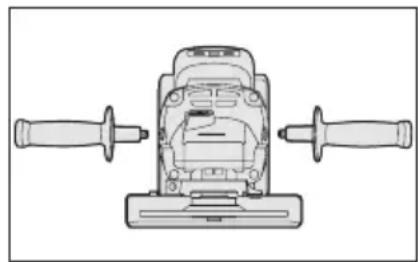

Cuando esté colocando o removiendo un mango lateral, desconecte la batería de la herramienta.
PRECAUCIÓN:
- Siempre asegúrese de que el mango lateral está instalado firmemente antes de la operación.
Atornille el mango lateral con firmeza como se indica en la figura.
PRECAUCIÓN:
- Nunca accione la clavija de bloqueo cuando el eje está girando. Se podrá dañar la herramienta.
Presione el botón de bloqueo para evitar el giro del eje cuando está instalando o removiendo partes, tales como el disco de desbastado, la protección de disco, etc.
PRECAUCIÓN:
- Al usar, el protector de disco de amoladora debe de estar instalado en la herramienta de manera que el lado cerrado del protector esté siempre hacia el operario.
- Asegúrese de usar secantes cuando se provean junto con productos abrasivos pegados y cuando sean necesarios.
ADVERTENCIA:
- Siempre use la protección suministrada cuando utilice la herramienta. El disco de amoladora se puede partir durante el uso y el protector de disco de amoladora le ayudará a reducir las probabilidades de sufrir heridas personales.
- Instale el protector de disco de amoladora, y luego apriete firmemente el tornillo.

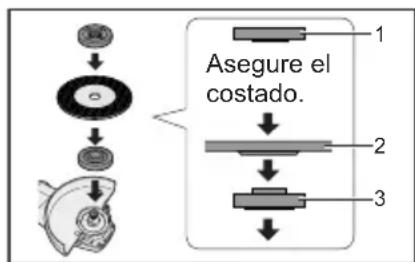

- Tuerca de abrazadera
- Disco de desbastado
- Brida de disco
- Instale la brida de disco y el disco en el eje en el orden que se indica en la figura.

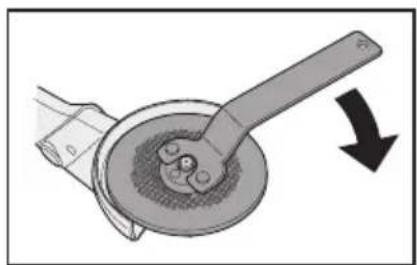

- Apriete la tuerca de la abrazadera sobre el eje, de modo que el lado hueco mire en dirección opuesta al disco.

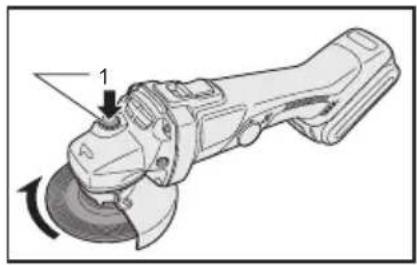

- Empuje el botón de bloqueo del eje para asegurar el eje en su lugar y, a continuación, use la llave de tuerca de la abrazadera para apretar la tuerca de la abrazadera con firmeza.
1. Botón de bloqueo de eje
- Para extraer el disco de desbastado, siga el procedimiento de instalación a la inversa.

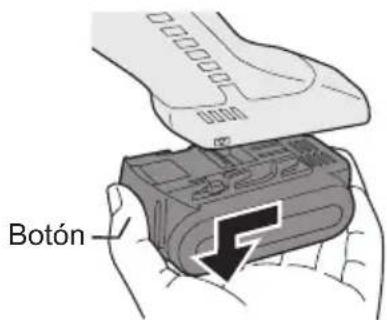

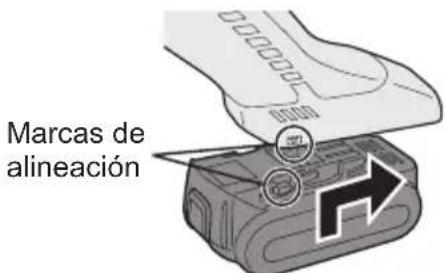

Colocación y extracción de la batería
- Para conectar la batería:
Alinee las marcas de alineación y coloque las baterías.
- Deslice la batería hasta que se bloquee en su posición.
- Para extraer la batería:
Presione el botón desde el frente para soltar la batería.
Tenga en cuenta que esta herramienta está siempre lista para entrar en funcionamiento, dado que no necesita enchufarse a ninguna toma eléctrica.

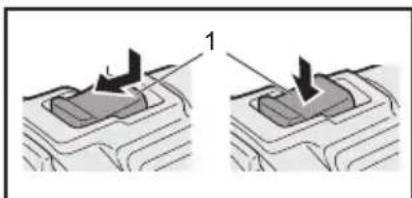

Operación del interruptor de alimentación
1. Interruptor de alimentación
PRECAUCIÓN:
- Antes de insertar la batería en la herramienta, asegúrese siempre de que el interruptor de alimentación funciona correctamente y vuelve a la posición "OFF" cuando se presiona la parte trasera del interruptor de alimentación.
- El interruptor de alimentación se puede bloquear en la posición "ON". Permanezca alerta cuando bloquee la herramienta en la posición "ON" y sujete la herramienta con firmeza usando el mango y la empuñadura de soporte.
Para arrancar la herramienta, presione y deslice el interruptor de alimentación hacia la posición "ON". Para una operación continua, presione el frente del interruptor de alimentación para bloquearlo.
Para detener la herramienta, presione la parte trasera del interruptor de alimentación y deslícelo hacia la posición "OFF".
ADVERTENCIA:
- Nunca debe aplicar fuerza a la herramienta. El peso de la herramienta aplica una presión adecuada. Aplicar fuerza y una presión excesiva podrá causar una peligrosa rotura del disco de desbastado.
- Siempre reemplace el disco de desbastado si la herramienta se cae cuando está desbastando.
- NUNCA golpee el disco de desbastado.
- Evite rebotar y enganchar el disco de desbastado, especialmente cuando trabaje en esquinas, bordes afilados, etc.
PRECAUCIÓN:
- Después de la operación, siempre apague la herramienta y espere hasta que la rueda se detenga por completo antes de depositar la herramienta.
Inspección visual y prueba del disco
- Siempre asegúrese de que el disco no tenga fisuras antes del uso.
- Siempre pruebe la cuchilla de la siguiente manera.
- Siempre asegúrese de que el disco está fijado con firmeza.
| Tiempo de prueba | |
| Disco nuevo más | de 3 min. |
| Antes de usar el disco actual | más de 1 min. |

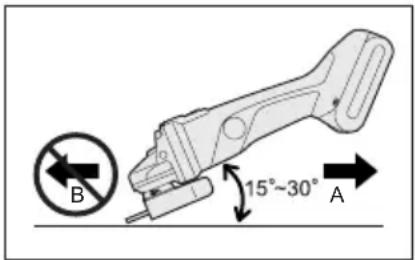

Operación de desbastado
Siempre sujete la herramienta con firmeza con una mano en la empuñadura y la otra en el mango lateral. Encienda la herramienta y luego aplique la rueda o disco a la pieza de trabajo.
En general, mantenga el borde de la rueda o disco de desbastado con un ángulo de unos 15 grados respecto a la superficie de la pieza de trabajo.
Cuando esté usando un disco de desbastado nuevo, no haga funcionar la amoladora en la dirección B o contra la pieza de trabajo. Una vez que el borde del disco de desbastado ha quedado redondeado por el uso, el disco de desbastado se puede trabajar en ambas direcciones, A y B.

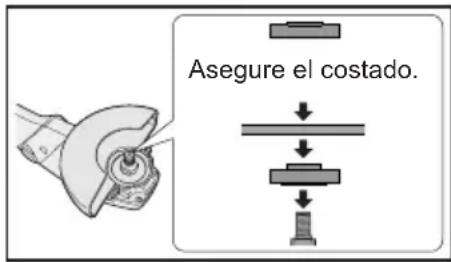

Uso de un protector de disco de corte (EY9X213E) (disponible como accesorio, no incluido)
ADVERTENCIA:
- Cuando esté usando un disco de corte abrasivo, asegúrese de usar solamente una protección de disco de corte diseñada para este uso con disco de corte.
- NUNCA use un disco de corte para desbastar.
- No trabe el disco ni aplique una presión excesiva. No intente realizar una profundidad de corte excesiva. Exigir demasiado al disco de corte aumenta la energía y la susceptibilidad a torcimiento o ligamento del disco de corte y la posibilidad de reacciones violentas, rotura del disco de corte y sobrecalentamiento del motor.
- No arranque cuando el disco está en la pieza de trabajo. Hacerlo provoca ligamento o reacciones violentas del disco de corte. Deje que el disco de corte alcance la velocidad completa y luego con cuidado corte la pieza de trabajo.
- Al colocar presión lateral en el disco de corte (como en el desbasta-
do) hará que el disco se fisure y rompa, causando lesiones personales serias.
PRECAUCIÓN:
- Para evitar un aumento excesivo de la temperatura de la superficie de la herramienta, no la haga funcionar continuamente; utilice dos o más baterías. Es necesario que la herramienta tenga un tiempo de enfriamiento antes de poder cambiar por otra batería.
- No cierre los orificios de ventilación en los lados del cuerpo durante el funcionamiento. De lo contrario, se ve afectado adversamente el funcionamiento de la máquina y se produce una avería.
- NO FUERCE la herramienta (motor). Esto puede dañar la unidad.
- Utilice la herramienta de tal forma que se evite que el aire que sale por los orificios de ventilación del cuerpo sople directamente sobre su piel. De lo contrario, puede quemarse.

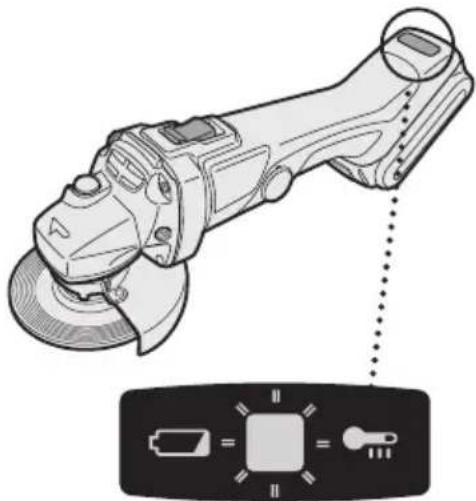

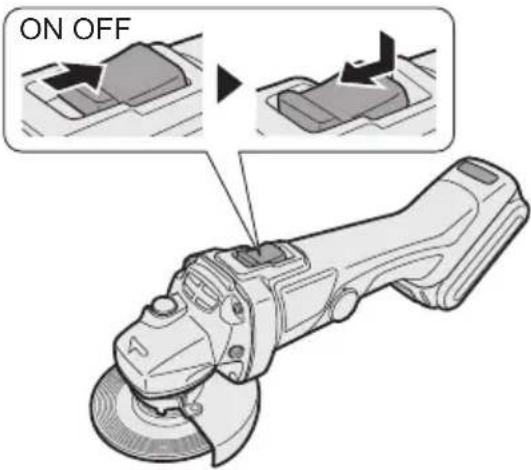

Luz indicadora de la referencia de advertencia de bloqueo
La amoladora no arrancará cuando el interruptor está en la posición ON (palanca interruptora en ON), excepto si la batería está insertada. La luz de advertencia destellará en este momento para indicar que se ha activado la función de prevención de arranque de bloqueo.
Presione el interruptor a la posición OFF (palanca interruptora en OFF) y luego presione de nuevo la posición ON (palanca interruptora en ON) para arrancar la amoladora.
Luz de advertencia de sobrecalentamiento
Apagado (funcionamiento normal)
Destella: Sobrecalentamiento. Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería.
La función de protección contra sobrecalentamiento detiene el funcionamiento para proteger la batería en el caso de sobrecalentamiento. La luz de advertencia de sobrecalentamiento en el panel de control destella cuando esta función está activada.
- Si se activa la función de protección de sobrecalentamiento, espere hasta que la herramienta se haya enfriado completamente (por lo menos 30 minutos). La batería está lista para usar cuando se apaga la luz de advertencia de sobrecalentamiento.
- Evite utilizar el aparato de tal forma que la función de protección de sobrecalentamiento se active repetidamente.
Luz de aviso de baja energía de batería
Apagado (funcionamiento normal)
Destella
(Sin carga)
Una descarga excesiva (completa) de las baterías de ion de litio acorta drásticamente su vida de servicio. Esta herramienta incluye una referencia de protección de batería diseñada para evitar una descarga excesiva de la batería.
- La función de protección de batería se activa inmediatamente antes de que la batería se quede completamente sin energía y se encienda la luz de advertencia de batería baja.
- Si se da cuenta de que destella la luz de advertencia de batería baja, cargue inmediatamente la batería.
- Función preventiva de reinicio accidental
- Aunque la batería se inserte en la herramienta con el interruptor de alimentación en la posición "ON", la herramienta no arrancará. En este momento la luz parpadea lentamente y esto indica que está activada la función de prevención de reinicio accidental.
- Para arrancar la herramienta, deslice el interruptor de alimentación a la posición "OFF" y luego deslice a la posición "ON".
[Batería][Batería]
Para un uso adecuado de la batería
Batería de Li-ion (EY9L40/ EY9L41)
- Para una vida óptima de la batería, guarde la batería de Li-ion siguiendo el uso sin energía.
- Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua, etc. Limpie los terminales antes de cargar la caja de batería si hay materias extrañas en los terminales.
La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polvo y agua, etc. durante su funcionamiento.
- Cuando no se utilice la batería, manténgala separada de otros objetos metálicos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan actuar de conexión entre un terminal y el otro.
Un cortocircuito entre los terminales de la batería puede ocasionar chispas, quemaduras o incendios.
- Cuando haga funcionar la batería, asegúrese de que el lugar de trabajo esté bien ventilado.
- Cuando se saque la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo o la suciedad pueda ensuciar los terminales de batería y provocar un cortocircuito.
Vida útil de la batería
Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.
Para reciclar la batería: PRECAUCIÓN:
Para la protección del medio ambiente y reciclado de materiales, asegúrese de desecharla en un lugar especializado oficialmente, si hay uno en su país.
[Cargador de la batería]
Carga
Precauciones para las baterías Li-ion
Si la temperatura de la caja de batería cae por debajo de -10 °C (14 °F), la carga se parará automáticamente para evitar un deterioro de la batería.
Precauciones comunes para las baterías Li-ión/Ni-MH/Ni-Cd
- La variación de temperatura ambiente es de entre 0 °C (32 °F) y 40 °C (104 °F). Si la batería se utiliza cuando la temperatura de la batería es inferior a 0 °C (32 °F), la herramienta puede no funcionar correctamente.
- Cuando se vaya a cargar una batería fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.
- Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
- Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal. NO cargue la batería durante largos períodos de tiempo.
PRECAUCIÓN:
Para impedir el riesgo de incendio o daños del cargador de batería.
- No utilice una fuente de alimentación de un generador motorizado.
- No tapone los orificios de ventilación del cargador y la batería. Desenchufe el cargador cuando no lo utilice.
Batería de Li-ion
NOTA:
Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.
- Enchufe el cargador en la fuente de alimentación de CA.
NOTA:
Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

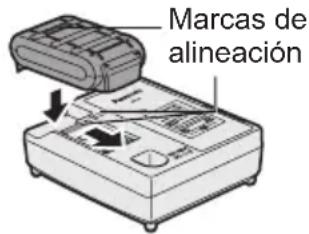

- Meta firmemente la batería en el cargador.
- Alinee las marcas de alineación y coloque la batería en el enchufe del cargador.
- Deslice hacia adelante en el sentido de la flecha.
- La luz indicadora de energía permanecerá encendida durante la carga.
Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.
La luz de espera naranja seguirá destellando hasta que se enfríe la batería.
- La luz de energía (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
- Cuando se complete la carga, la luz de carga empezará a destellar rápidamente en color verde.
- Si la temperatura de la batería es de 0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal.
Incluso cuando la batería está completamente cargada, se recomienda desconectarla del cargador para obtener el mejor rendimiento.
- Si la luz de alimentación no se enciende inmediatamente después de enchufar el cargador o si la luz de alimentación no empieza a destellar rápidamente en verde después del tiempo de carga normal, consulte con un concesionario autorizado.
- Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunas horas, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
Batería Ni-MH/Ni-Cd
NOTA:
Cargue una batería nueva, o una batería que no haya sido utilizada durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.
Cargador de batería (EY0L80)
- Enchufe el cargador en la fuente de alimentación de CA.
NOTA:
Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.
- Meta firmemente la batería en el cargador.
- La luz indicadora de energía permanecerá encendida durante la carga.
Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.
- No puede cargar la batería si esta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho).
La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.
- Cuando se complete la carga, la luz de carga empezará a destellar rápidamente en color verde.
- Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si antes del tiempo de carga estándar, la lámpara de carga no destella rápidamente en verde, consulte con un distribuidor autorizado.
- Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunas horas, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.
INDICACIÓN DE LA LÁMPARA
Se enciende en verde
Se ha enchufado el cargador en la fuente de alimentación de CA.
Está preparado para cargar.
Destella rápidamente en verde
La energía ha sido completada. (Carga completa.)
Destella en verde
La batería se cargó en aproximadamente 80% . (Carga completa. solo Li-ión.)
Se enciende en verde
Ahora cargando.
Se enciende en naranja
La batería está fría.
La batería se está cargando lentamente para reducir la carga de la batería. (sólo Li-ión.)
Destella en naranja
La batería está caliente. La energía comenzará cuando baje la temperatura de la batería.
Si la temperatura de la batería es de -10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando suba la temperatura de la batería (solo Li-ión).
Luz de estado de energía
Aparecerá Izquierda: Verde
Derecha: se exhibirá en naranja.
Destellan rápidamente en naranja y verde.
No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.
Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas.
Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberán ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.
Al desechar estos aparatos y baterías correctamente, usted está ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.
Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.
[Información sobre la Eliminación en otros Países fuera de la Unión Europea]
Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos aparatos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
Notas sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):
Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

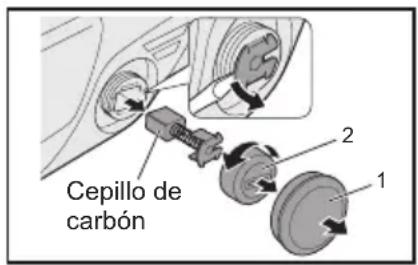

Reemplazo de los cepillos de carbón
Mantenga los cepillos de carbón limpios y libres para deslizarse en los receptáculos. Cuando tengan menos de 5 mm (3/16") se deben cambiar ambos cepillos de carbono a la misma vez. Use solamente cepillos de carbón idénticos.
Inserte el extremo superior de un destornillador de ranura en la muesca de la herramienta y remueva la cubierta de la tapa del cepillo levantándola.
- Cubierta de tapa de cepillo
- Tapa de cepillo
Use un destornillador para remover las tapas. Extraiga los cepillos de carbón gastados, inserte los nuevos y asegure las tapas de los cepillos.
Reinstale la cubierta de la tapa de cepillo en la herramienta.
Para mantener la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones y cualquier otro mantenimiento o ajuste debería ser realizado por centros de servicios de fábrica o autorizados por Panasonic, usando solamente repuestos de Panasonic.
V. MANTENIMIENTO
Para limpiar la herramienta, use solo un paño que sea suave y que esté seco. No use paños humedecidos, disolventes, bencina, ni solventes volátiles para la limpieza.
VI. ACCESORIOS
PRECAUCIÓN:
- El uso de cualquier accesorio no especificado en este manual pueda causar incendios, golpes eléctricos o lesiones personales. Utilice solo los accesorios recomendados.
- Si decide usar su amoladora Panasonic con accesorios aprobados comprados de su distribuidor de Panasonic o centro de servicios de fábrica, asegúrese de obtener y usar todos los sujetadores y protectores recomendados en este manual. De no hacerlo podría causar lesiones personales a usted y a otros.
Disco de desbastado ·EY9X202E
Diámetro de muela 115 mm (4-1/2") x 6 mm (1/4") x 22 mm (7/8")
Protección de disco de desbastado - EY9X212E
Disco de corte
- EY9X203E
Diámetro de muela 115 mm (4-1/2") x 2,5 mm (3/32") x 22 mm (7/8")
Protección de disco de corte (para disco de corte) - EY9X213E
Brida de disco - EY9X221E
Tuerca de abrazadera - EY9X231E
VII. ESPECIFICACIONES
UNIDAD PRINCIPAL
| Diámetro de rueda de montaje 115 mm (4-1/2") | |
| Diámetro de agujero interior de rueda de montaje | 22 mm (7/8") |
| Tamaño de rosca de vástago M14 | |
| Voltaje del motor CC de 14,4 V | |
| Velocidad nominal 9500 min | -1 (rpm) |
| Peso (con la bateria: EY9L40/EY9L41) | 2,2 kg (4,8 lbs) |
| Longitud total 361 mm (14-7/32") | |
| Ruido, Vibración Consulte la hora incluida | |
BATERÍA
| Modelo EY9L40 EY9L41 | ||
| Bateriaía de almacenaje Bateriaía Li-ión | ||
| Tensión de bateriaía 14,4 V CC (3,6 V x 4 celdas) | ||
| Capacidad 3 Ah 3,3 Ah | ||
CARGADOR DE BATERÍA
| Modelo EY0L80 | |
| Régimen | Vea la plac de asignaciones en la parte inferior del cargador. |
| Peso | 0,95 kg (2,1 lbs) |
| [Batería de Li-ión] | 3,3 Ah | 14,4 V | ||
| EY9L41 | ||||
| Utilizable: 45 min. | ||||
| Completa: 60 min. |
[Batería Ni-MH/Ni-Cd]
| Tiempo dearga | 7,2 V 9,6 | V 12 V 15,6 | V 18 V 24 V | ||||
| 1,2 Ah | EY9065 | EY9080 | EY9001 | ||||
| EY9066 | EY9086 | EY9006 | |||||
| 20 min. | |||||||
| 1,7 Ah | EY9180 | EY9101 | |||||
| EY9182 | EY9103 | ||||||
| 25 min. | |||||||
| 2 Ah | EY9168 E | Y9188 | EY9106 | EY9136 | EY9116 | ||
| EY9107 | EY9117 | ||||||
| EY9108 | 60 min. | ||||||
| 30 min. | |||||||
| 3 Ah | EY9200 | EY9230 | EY9210 | 90 min. | |||
| 45 min. | |||||||
| 3,5 Ah | EY9201 | EY9231 | EY9251 | 65 min. | |||
| 55 min. | |||||||
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.
- PELIGRO
- ADVERTENCIA
- FORMA DE USAR ESTE MANUAL
- NOTA
- USO PREVISTO
- REGLAS DE SEGURIDAD ADICIONALES
- INSTRUCCIONES DE SEGURIDAD PARA TODAS LAS OPERACIONES
- MÁS INSTRUCCIONES DE SEGURIDAD PARA TODAS LAS OPERACIONES
- REACCIONES VIOLENTAS Y ADVERTENCIAS RELACIONADAS
- INSTRUCCIONES DE SEGURIDAD ADICIONALES PARA OPERACIONES DE DESBASTADO Y CORTE
- ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS PARA OPERACIONES DE DESBASTADO O CORTE ABRASIVO
- ADVERTENCIAS DE SEGURIDAD ADICIONALES ESPECÍFICAS PARA OPERACIONES DE CORTE ABRASIVO
- INSTALACIÓN O EXTRACCIÓN DEL DISCO
- INSPECCIÓN ANTES DE USAR
- MONTAJE
- PRECAUCIÓN
- COLOCACIÓN Y EXTRACCIÓN DE LA BATERÍA
- OPERACIÓN DEL INTERRUPTOR DE ALIMENTACIÓN
- INSPECCIÓN VISUAL Y PRUEBA DEL DISCO
- OPERACIÓN DE DESBASTADO
- USO DE UN PROTECTOR DE DISCO DE CORTE (EY9X213E) (DISPONIBLE COMO ACCESORIO, NO INCLUIDO)
- LUZ INDICADORA DE LA REFERENCIA DE ADVERTENCIA DE BLOQUEO
- LUZ DE ADVERTENCIA DE SOBRECALENTAMIENTO
- LUZ DE AVISO DE BAJA ENERGÍA DE BATERÍA
- FUNCIÓN PREVENTIVA DE REINICIO ACCIDENTAL
- [BATERÍA][BATERÍA]
- PARA UN USO ADECUADO DE LA BATERÍA
- BATERÍA DE LI-ION (EY9L40/ EY9L41)
- VIDA ÚTIL DE LA BATERÍA
- PARA RECICLAR LA BATERÍA: PRECAUCIÓN
- [CARGADOR DE LA BATERÍA]
- CARGA
- PRECAUCIONES PARA LAS BATERÍAS LI-ION
- PRECAUCIONES COMUNES PARA LAS BATERÍAS LI-IÓN/NI-MH/NI-CD
- BATERÍA DE LI-ION
- BATERÍA NI-MH/NI-CD
- CARGADOR DE BATERÍA (EY0L80)
- INDICACIÓN DE LA LÁMPARA
- INFORMACIÓN PARA USUARIOS SOBRE LA RECOLECCIÓN Y ELIMINACIÓN DE APARATOS VIEJOS Y BATERÍAS USADAS
- [INFORMACIÓN SOBRE LA ELIMINACIÓN EN OTROS PAÍSES FUERA DE LA UNIÓN EUROPEA]
- NOTAS SOBRE EL SÍMBOLO DE LA BATERÍA (ABAJO, DOS EJEMPLOS DE SÍMBOLOS)
- REEMPLAZO DE LOS CEPILLOS DE CARBÓN
- MANTENIMIENTO
- ACCESORIOS
- ESPECIFICACIONES
- UNIDAD PRINCIPAL
- BATERÍA
- CARGADOR DE BATERÍA
Marca : PANASONIC
Modelo : EY4640
Categoría : Molino
