Tuotetyyppi	Langaton kulmahiomakone
Merkki	Panasonic
Malli	EY4640
Käyttötarkoitus	Hionta ja katkaisu
Hiomalaikan halkaisija	115 mm (4-1/2")
Hiomalaikan navan halkaisija	22 mm (7/8")
Karakierteen koko	M14
Moottorin jännite	14,4 V DC
Nimellisnopeus	9500 min⁻¹ (r/min)
Paino (akun kanssa)	2,2 kg (4,8 lbs)
Kokonaispituus	361 mm (14-7/32")
Akkutyyppi	Ladattava Li-ion
Yhteensopivat akkumallit	EY9L40 (3 Ah), EY9L41 (3,3 Ah)
Akun jännite	14,4 V DC
Laturi	EY0L80
Latausaika (3 Ah)	Noin 50 min (täysi lataus)
Latausaika (3,3 Ah)	Noin 60 min (täysi lataus)
Turvatoiminnot	Ylikuormitussuoja, akkusuoja, kytkimen lukitus, tahattoman uudelleenkäynnistyksen esto
Vaadittavat suojavarusteet	Suojalasit, pölysuojain, kuulosuojaimet, käsineet
Huolto ja puhdistus	Puhdista kuivalla liinalla, älä käytä liuottimia. Tarkista suojakotelo ja hiilet säännöllisesti.
Varaosat ja tarvikkeet	Hiomalaikka (EY9X202E), kotelo (EY9X212E), katkaisulaikka (EY9X203E), katkaisukotelo (EY9X213E), laippa (EY9X221E), kiristysmutteri (EY9X231E)

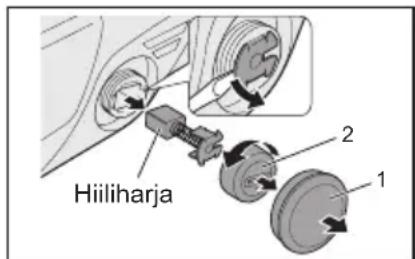

Korjattavuus	Hiilien vaihto mahdollista. Muut korjaukset tulee teettää valtuutetussa Panasonic-huollossa.

Usein kysytyt kysymykset - EY4640 PANASONIC

Kuinka vaihdan Panasonic EY4640 -hiomakoneen hiomalaikan?

Vaihda hiomalaikka irrottamalla ensin akku. Käytä akselin lukituspainiketta estääksesi pyörimisen. Kierrä kauluksen kiristysmutteri irti mukana tulevalla avaimella, poista vanha laikka, aseta uusi laikka ja laippa. Kiristä mutteri tiukasti. Varmista, että laikka on kunnolla kiinni ennen akun asettamista.

Mitä akkua käytetään Panasonic EY4640 -laitteen kanssa?

Malli EY4640 käyttää 14,4 V Panasonic Li-ion -akkuja, mallit EY9L40 (3 Ah) tai EY9L41 (3,3 Ah). Käytä vain suositeltuja akkuja välttyäksesi toimintahäiriöiltä tai turvallisuusriskeiltä.

Kuinka ladata hiomakoneen akku?

Aseta akku laturiin EY0L80 kohdistamalla merkit. Kytke laturi pistorasiaan. Vihreä merkkivalo osoittaa latauksen käynnissä. Kun lataus on valmis, merkkivalo vilkkuu nopeasti vihreänä. Jos akku on kuuma, oranssi merkkivalo vilkkuu, kunnes se jäähtyy.

Mitkä ovat pakolliset turvavarusteet tämän työkalun käytössä?

Käytä aina suojalaseja, pölysuojainta, kuulosuojaimia ja käsineitä. Käytä myös työesiliinaa. Varmista, että suojakotelo on asennettu oikein ja että sivulliset ovat turvallisen etäisyyden päässä.

Miksi työkaluni ei käynnisty?

Tarkista, että akku on ladattu ja asetettu oikein. Jos kytkin on 'PÄÄLLÄ'-asennossa, tahattoman uudelleenkäynnistyksen esto voi olla aktivoitunut: käännä kytkin 'POIS'-asentoon ja sitten takaisin 'PÄÄLLÄ'-asentoon. Jos ylikuumenemisen merkkivalo vilkkuu, anna työkalun jäähtyä vähintään 30 minuuttia.

Voiko Panasonic EY4640 -laitteen kanssa käyttää katkaisulaikkoja?

Kyllä, mutta vain erityisellä katkaisulaikan suojakotelolla (EY9X213E) ja turvallisuusohjeita noudattaen. Älä koskaan käytä katkaisulaikkaa sivuhiontaan äläkä käytä liiallista painetta.

Kuinka puhdistaa ja huoltaa hiomakonetta?

Pyyhi työkalu kuivalla liinalla. Älä käytä liuottimia, bensiiniä tai kosteita liinoja. Puhdista tuuletusaukot säännöllisesti pehmeällä harjalla. Tarkista hiilien kunto: jos niiden pituus on alle 5 mm, vaihda ne samanlaisiin hiiliin.

Mikä on työkalun maksimikierrosnopeus?

Tyhjäkäyntinopeus on 9500 kierrosta minuutissa (min⁻¹). Varmista, että käytetyt lisävarusteet kestävät tämän nopeuden.

Kuinka välttää takaisku käytön aikana?

Pidä luja ote molemmilla käsillä kahvoista. Älä purista laikkaa äläkä käytä liiallista painetta. Vältä teräviä kulmia ja reunoja. Käytä aina sivukahvaa äläkä aseta kehoasi laikan linjaan.

Mistä löytää varaosia ja tarvikkeita Panasonic EY4640 -laitteelle?

Varaosat (laikat, kotelo, laippa, mutteri, hiilet) ja tarvikkeet ovat saatavana valtuutetuilta Panasonic-jälleenmyyjiltä tai huoltokeskuksista. Käytä vain alkuperäisiä Panasonic-osia varmistaaksesi turvallisuuden ja luotettavuuden.

KÄYTTÖOHJE EY4640 PANASONIC

Lue ohjeet huolellisesti ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Ennen laitteen käyttöönottoa, ole hyvä, ja lue huolellisesti tämä käyttöohje ja säilytä tämä käyttöohje tulevaa käyttöä varten.

Ennen laitteen käyttöönottoa, ole hyvä, ja lue huolellisesti tämä käyttöohje ja säilytä tämä käyttöohje tulevaa käyttöä varten.

Hakemisto

English:	Page	6	Dansk:	Side	103
Deutsch:	Seite	23	Svenska:	Sid	118
Français:	Page	39	Norsk:	Side	133
Italiano:	Pagina	55	Suomi:	Sivu	148
Nederlands:	Bladzijde	71	Руccкий:	Сtrпаница	163
Espanol:	Página	87	Украïнсыка:	Сторинka	179

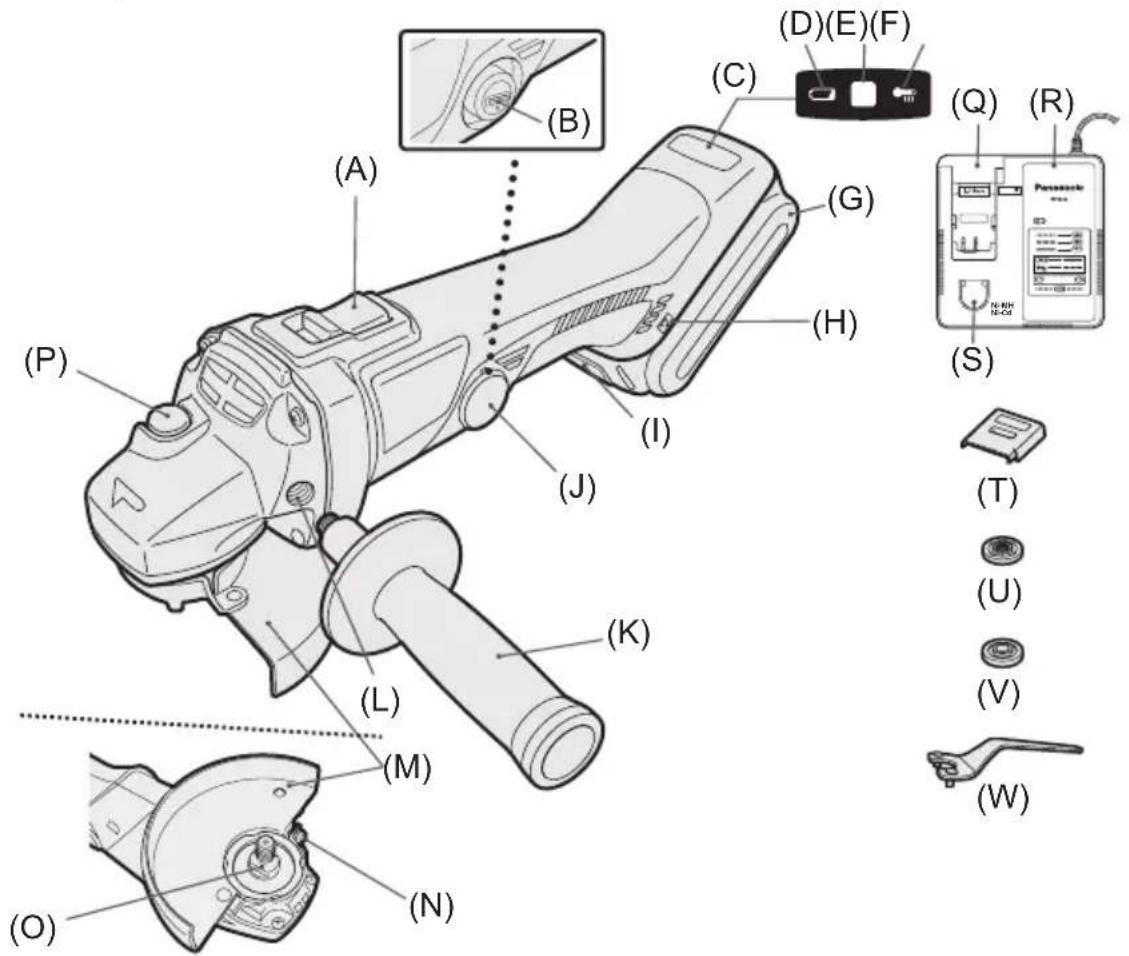

TOIMINTOKUVAUS

(A)	Power switch Netzschalter Interrupteur d'alimentation Interruttore di accensione Hoofdschakelaar Interruptor de alimentación Albryder Strömbrytable Strømbryter Käytökytkin Περελιουτην Πητημη ΠερεΜικαύη όνυνημη	(B)	Brush cap Bürstenkappe Capuchon des charbons Capsula spazzole Borstelkap Tapa de cepillo Βόσthesthætte Borstlock Βόrstehette Harjan suojus Κοληαικο Κετκη Κονλαικο Κιτκη
(C)	Display panel Anzeigefeld Ecran d'affichage Display Displaypaneel Panel de exhibición Displaypanel Display Displaypanel Näytöpaneeli Индikatoprayan pahele Падикаторна pahele	(D)	Battery low warning lamp Akkuladungs-Warnlampe Τέmoin d'avertissement de batterieasse Spia avvertenza batteria scarica Waarschuingslampje voor lage accuspanning Luz de avis de baja carga de bateria Adverselslampes batterieffekt lav Varningslampa für svagt batteri Varsellampe for at batteriet er for lavit Alhaisen akkujännitte van roituslamppu Πρεύρεχαλιουσa lamplochna hπεκθοτa zarργda δαταρεη Πορερεχναβλη λαmplochna hπεκθοτa zarργda δαταρεη
(E)	On lock warning lamp Einschaltsicherungsleuche Τέmoin d'avertissement à verrou activé Spia avvertenza blocco utensile Waarschuingslampje inschakelvergrendeling Luz de advertencia de bloqueo Läseadverselslampe Varningslampa für pâslagningssäkring Varsellampe for innkobligssikring Turvalukituksen merkkivalo Πρεύρεχαλιουσa lamma na δλοκρονκη Πορερεχναβλη λαmplochna δλοκρονκη	(F)	Overheat warning lamp (battery) Überhitzungs-Warnlampe (Akkeru) Τέmoin d'avertissement de surchauffe (batterie) Spia avvertenza surriscaldamento (batteria) Oververhitting-waarschuingslampje (accu) Luz de advertencia de sobrecalentamento (bateriaa) Adverselslamp til overophedninq (batteri) Varningslampa für overhettning (batteri) Varsellampe for overoppheting (batteri) Ylikuumemisen varoituslamppru (akku) Πρεύρεχαλιουσa lamplochna neperpèba (δαταρεη) Πορερεχναβλη λαmplochna neperpèby (δαταρεη)
(G)	Battery pack (EY9L40/EY9L41) Akkeru (EY9L40/EY9L41) Batterie autonome (EY9L40/EY9L41) Pacco battery (EY9L40/EY9L41) Accu (EY9L40/EY9L41) Bateria (EY9L40/EY9L41) Batteripakning (EY9L40/EY9L41) Batteri (EY9L40/EY9L41) Batteripakke (EY9L40/EY9L41) Akkeru (EY9L40/EY9L41) Batraeénbly Μλοκ (EY9L40/EY9L41) Batraeénbly Μλοκ (EY9L40/EY9L41)	(H)	Alignment mark Ausrichtmarkierung Marque d'alignment Marcatura di allineamento Uitlijntekens Marca de alineación Flugtemærke Anpassningsmärken Innrettingsmerke Sovitusmerkki Mełka coBMWenuenia MiTKa BvRpHbVbHbN
(I)	Battery pack release button Akkeru-Entriegelungsknopf Bouton de libération de batterie autonome Tasto di rilascio pacco batteria Accu-ontgrendelloets Botón de liberación de bateria Udløserknap til batteripakning Frigöringsknapp für batteri Utløserknapp for batteripakke Akkerupaketin irrotuspainike Кнока oswoboşden尼亚 δatraeynoro δλοκa Кнока вивиненья δatraeynoro δλοκу	(J)	Brush cap cover Bürstenkappenabdeckung Couvercle de capuchon des charbons Copertura capsula spazzole Borstelkapafdekking Cubierta de tapa de cepillo Børstehætteafdækning Borstlockskydd Børstehetterdeksel Hiihiharjan suojakansi 3aŋluyka koŋlaučka Κετκ 3aŋluyka koBVnaučka Κιτκ

(K)	Support handle Zusatzgriff Manche de support Maniglia di sostegno Handgreep Mango de soporte Hjælpehändtag Stödhandtag Støttehändtag Tukikahva Ποδερχνιαούηργκογτκa Πίπτριμήουηργκογτκa	(L)	Support handle mounting hole Montageloch für Stützgriff Orifice de montage du manche de support Foro montaggio maniglia di sostegno Montage-opening van handgreep Orificio de montaje de mango de soporte Monteringshul til hjælpehändtag Monteringshal für stödhandtag Monteringshull for støttehändtag Tukikahvan asennusaukko ΟΤυνερστηνίαν Κρερλέηην Σρορηθην Πρκογτκην ΟΤυνερστηνίαν Κρερλέηην Σρορηθην Πρκογτκην
(M)	Grinding disc guard Schleifscheibenschutz Carter de disque abrasif Carter disco mola Afbraamschijfbeschemkap Protección de disco de desbastado Slideskivebeskytter Slipskivans skydd Slipskiveskjerm Hiomalaikan suojus 3aùntbún koxux υljínfóobáñhóro kpyra 3axnchén koxux υljífóybañhóro kpyra	(N)	Grinding disc guard fixing screw Schleifscheibenschutzschraube Vis de fixation du carter de disque abrasif Vite di fissaggio carter disco mola Bevestigingschroef van afbraamschijfbeschemkap Tornillo de fjación de protector de disco de amoladora Slideskivebeskytter skrue Làsskruv für slipskivans skydd Festeskrue für slipskiveskjerm Hontalaikan suojuksen kiinitsruuvi С: Кретл Anyни винт кожухашлифовальногу крура С: С: С: Spindle lock button Spindelverriegelungstaste Bouton de blocage de l'axe Pulsante di blocco asse Afbraamschijf Botón de bloqueo de eje Spindelläseknap Spindels lasknapp Spindelläseknapp Karan lukituspainike С: С: С: С: Spindle lock button Spindelverriegelungstaste Bouton de blocage de l'axe Pulsante di blocco asse Afbraamschijf Botón de bloqueo de eje Spindelläseknap Spindels lasknapp Spindelläseknapp Karan lukituspainike С: С: С: Spindle lock button Spindelverriegelungstaste Bouton de blocage de l'axe Pulsante di blocco asse Afbraamschijf Botón de bloqueo de eje Spindelläseknap Spindels lasknapp Spindelläseknapp Karan lukituspainike С: С: С: Spindle lock button	(P)	Spindle lock button Spindelverriegelungstaste Bouton de blocage de l'axe Pulsante di blocco asse Afbraamschijf Botón de bloqueo de eje Spindelläseknap Spindels lasknapp Spindelläseknapp Karan lukituspainike С: С: С: Spindle lock button Spindelverrieglengstaste Bouton de blocage de l'axe Pulsante di blocco asse Afbraamschijf Botón de bloqueo de eje Spindelläseknap Spindels lasknapp Spindelläseknapp Karan lukituspainike С: С: C;"
(Q)	Li-ion battery pack dock Li-Ion-Akkuladeschacht Poste d'accueil de la batterie autonome Li-ion Spazio raccordo pacco batteria Li-ion Li-ion accuhouder Enchufe de cargo de batería Li-Ión Li-ion batteripakningsdok Docka für litiumjonbatteri Dokk for Li-ion-batteripakke Li-ionakiun liitin Uşnybělenne这是我 yctahovskii Litrai-n-monhógo δaṭapei hógo δbokka 3aúnbělenne这是我 yctahovskii Litrai-monhógo δaṭapei hógo δbokka	(R)	Battery charger (EY0L80) Ladegerät (EY0L80) Chargeur de batterie (EY0L80) Caricabatterie (EY0L80) Acculader (EY0L80) Cargador de bateria (EY0L80) Batterioplader (EY0L80) Batteriladdare (EY0L80) Batterilader (EY0L80) Akkulaturi (EY0L80) Зaporдное устюсво (EY0L80) Зaporднои рисчтей (EY0L80)

(S)	Ni-MH/Ni-Cd battery pack dock Ni-MH/Ni-Cd-Akkuladeschacht Poste d'accueil de la batterie autonome Ni-MH/Ni-Cd Spazio raccordo pacco batteria Ni-MH/Ni-Cd Ni-MH/Ni-Cd accuhouder Enchufe de cargo de bateria Ni-MH/Ni-Cd Ni-MH/Ni-Cd batteripakningsdok Docka für NiMH/NiCd-batteri Dokk für Ni-MH/Ni-Cd-batteripakke Ni-MH/Ni-Cd akun latauspesä Углоблике для установки НIKEль-металлогиordprindnoro батарейного бLOKA/HIKEД-Кадмievoro ватарейного бLOKA Заглоблике對於 встановлины НIKEль-метал-riordnoro батарейногоSBOK/HIKEД-Кадмievoro ватарейногоSBOK	(T)	Battery pack cover Akkuabdeckung Couvercle de la batterie autonome Coperchio batterie Accudeksel Cubierta de la batería Akkuafdækning Batterilock Batteripakkedeksel Akun liitinsuoja Крышka akкумлароного SFLOKA Крышka ватарейного SFLOKU
(U)	Clamp nut Mutter Écrou de serrage de collier Dado di fissaggio Klemmoer Tuerca de abrazadera Møtrik Mutter Klemmutter Aluslevy Фланцевая райka Фланцевая райka	(V)	Disc flange Scheibenflansch Flasque du disque Flangia disco Schijfflens Brida de disco Skiveflange Skivfläns Skiveflens Laikan lukituslaippa Диасковýй Фланец Диасковýй Фланец
(W)	Disc wrench Scheibenschlüssel Clé de disque Chiave per il disco Schijfsleutel Lavage de disco Skivenøgle Skivnyckel Skivenøkkel Lukituslaipan avain Диасковýй SFLOU Диасковýй SFLOU

I. KÄYTTÖTARKOITUS

Kiitämme tämän Panasonic-kulmahiomakoneen hankinnasta. Työkalun tehokkaalla moottorilla ja huippulaatuisen akun avulla käyttö on helppoa ja lopputulos erinomainen.

Kulmahiomakonetta tulee käyttää vain hiontaan ja katkaisuun.

VAARA:

Tämä työkalu on hiontaan tarkoitettu hiomatyökalu. Siinä on pyörivä laikka, joka pystyy leikkaamaan syvään ja aiheuttamaan vakavan vamman ja jopa kuoleman. Lue tämä käyttöohje ja siinä olevat huomautukset huolellisesti ja noudata kaikkia turvaohjeita, jotta loukkaantuminen saadaan vältettyä.

VAROITUS:

Loukkaantumisvaaran välttämiseksi käytä hionnan aikana aina sopivia suojavarusteita.

Tämän ohjekirjan käyttäminen

Lue tämä käyttöohje läpi ennen kuin aloitat hiomakoneen käytön. Jos annat jonkun muun käyttää hiomakonetta, varmista, että he joko lukevat tämän käyttöohjeen tai saavat tarkat ohjeet hiomakoneen käytöstä ja sen turvallisuutta koskevista varotoimista. - Säilytä tämä käyttöohje tulevaa tarvetta varten. Siinä on tärkeitä tietoja turvallisuudesta, joita on noudatettava hiomakoneen turvallista käyttöä varten. - Tässä käyttöohjeessa ja tuotteessa on käytetty seuraavia tunnussanoja:

HUOMAUTUS:

Tämän sanonnan alla annetaan lisätietoja, jotka käyttäjän tulee tietää hiomakoneesta.

Tärkeä huomautus ilmaisee mahdollisen vaaratilanteen, joka saattaa johtaa lievään tai sitä vakavampaan vammaan, jos sitä ei ehkäistä. Tärkeissä huomautuksissa käyttäjää myös tiedotetaan vältettävistä, vaarallisista työtavoista.

VAROITUS:

Varoitus ilmaisee mahdollisen vaaratilanteen, joka saattaa johtaa vakavaan vammaan tai kuolemaan, jos sitä ei ehkäistä.

VAARA:

Vaara ilmaisee välitöntä vaaraa, joka johtaa vakavaan vammaan tai kuolemaan, jos sitä ei ehkäistä.

Lue kirjanen "Turvallisuusohjeet" ja seuraava ennen käyttöä.

II. LISÄTURVASÄÄNTÖJÄ

Kaikkia toimintoja koskevat turvaohjeet

Hionnalle tai hiovalle leikkaamiselle tarkoitetut yleiset turvavaroitukset

1) Tämä työkalu on tarkoitettu käytettäväksi hiomakoneena tai irtileikkaustyökaluna. Lue kaikki turvavaroitukset, ohjeet, kuvaukset ja tekniset tiedot, jotka on toimitettu tämän sähkötyökalun mukana. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava vamma. 2) Emme suosittele hiomapaperilla hionnan, johtimien harjauksen tai kiillottamisen suorittamista tällä sähkötyökalulla. Sellaisten toimintojen suorittaminen, joille työkalua ei ole varsinaisesti suunniteltu, saattaa aiheuttaa vaaratilanteen ja vammoja. 3) Älä käytä sellaisia lisäosia, joita työkalun valmistaja ei ole erityisesti suunnitellut eikä suositellut käytettäväksi. Vaikka lisäosa voidaan kiinnittää sähkötyökaluun, se ei merkitse sitä, että sitä voidaan käyttää turvallisesti.

4) Lisäosan nimellisnopeuden on oltava vähintään yhtä suuri kuin sähkötyökaluun merkitty suurin nopeus. Lisäosat, jotka toimivat nopeammin kuin niiden nimellisnopeus, saattavat hajota ja singota irti. 5) Lisäosan ulkohalkaisijan ja paksuuden on oltava sähkötyökalun kapasiteettiarvojen mukaisia. Vääränkokoisia lisäosia ei voida suojata ja hallita riittävästi. 6) Pyörien, laippojen, tukilevyjen ja muiden lisäosien keskireiän koon on sovittava sähkötyökalun karaan. Sellaiset lisävarusteet, joiden keskireikä ei sovi sähkötyökalun karaan, menettävät tasapainon, tärisevät huomattavasti ja saattavat aiheuttaa hallinnan menetyksen. 7) Älä käytä vahingoittunutta lisäosaa. Tarkasta ennen jokaista käyttökertaa, onko lisäosissa, kuten hiomapyörissä, koloja tai halkeamia. Jos sähkötyökalu tai lisäosa putoaa, tarkasta, onko siinä vaurioita, tai asenna paikalleen vahingoittumaton lisäosa. Kun lisäosa on tarkastettu ja asennettu, mene itse ja vie lähellä olevat pois pyörivän lisäosan tieltä ja käytä sähkötyökalua minuutin ajan suurimmalla kuormittamattomalla nopeudella. Vahingoittuneet lisäosat irtoavat tavallisesti tämän testin aikana. 8) Käytä henkilökohtaisia suojavarusteita. Käytöstä riippuen käytä kasvosuojaa, turvalaseja tai suojalaseja. Käytä tarvittaessa pölysuojaa kasvoillasi, kuulosuojaa, käsineitä ja suojaa, joka ei läpäise pieniä hionnasta lentäviä tai työstökappaleesta irtoavia osia. Silmäsuojan on oltava sellainen, joka estää eri toimintojen aikana syntyneiden lentävien osasten pääsyn silmiin. Pölysuojan tai hengityssuojan on oltava sellainen, joka suodattaa eri toiminnoissa syntyvät osaset. Pitkäaikainen altistuminen kovalle melulle saattaa aiheuttaa kuulon menetyksen.

9) Pidä lähellä olevat turvallisella etäisyydellä työskentelyalueelta. Kaikkien, jotka tulevat työskentelyalueelle, on käytettävä suojavarusteita. Työkappaleesta tai rikkoutuneesta työkalusta lentelevät osat saattavat lentää varsinaista työskentelyaluetta kauemmaksikin. 10) Pidä kiinni vain sähkötyökalun eristetyistä pinnoista, jos on mahdollista, että leikkauslisäosa saattaa osua pinnan alla oleviin johtoihin tai omaan johtoonsa. Jos leikkauslisäosa koskettaa jännitteistä johtoa, sähkötyökalun metalliosat varautuvat ja aiheuttavat käyttäjälle sähköiskun. 11) Sijoita johto pois pyörivistä lisäosista. Jos menetät laitteen hallinnan, johto saattaa leikkautua ja jäädä kireälle, jolloin kätesi tai käsivartesi saattaa vetäytyä pyörivään lisäosaan. 12) Älä koskaan pane sähkötyökalua alas ennen kuin se on pysähtynyt kokonaan. Pyörivä lisäosa saattaa tarttua kiinni pintaan ja vetää sähkötyökalun niin, että sitä ei voi enää hallita. 13) Älä käytä sähkötyökalua kantaen sitä olallasi. Jos pyörivä lisäosa koskettaa vahingossa vaatteita, se saattaa koskettaa myös kehoasi. 14) Puhdista sähkötyökalun ilmanvaihtoaukot säännöllisesti. Moottorin puhallin vetää ilmaa sisään ja metallipölyn kertyminen saattaa aiheuttaa sähkövikoja. 15) Älä käytä sähkötyökalua herkästi syttyvien aineiden lähellä. Kipinät saattavat sytyttää tällaisen materiaalin palamaan. 16) Älä käytä sellaisia lisäosia, jotka vaativat nestemäisen jäähdytysaineen käyttöä. Veden tai muun nestemäisen jäähdytysaineen käyttö saattaa aiheuttaa sähkötapaturman tai sähköiskun.

Kaikkia toimintoja koskevat lisäturvaohjeet

Takaisinisku ja liittyvät varoitukset

Takaisinisku on äkillinen reaktio pyörivään pyörään, tukilevyyn, harjaan tai muuhun lisäosaan, joka on juuttunut kiinni. Kiinnijuuttuminen tai tiukalle jääminen aiheuttaa sen, että pyörivät osat pysähtyvät, jolloin syntyy hallitsematon voima pyörimisen suhteen päinvastaiseen suuntaan.

Jos esimerkiksi hiomapyörä tarttuu kiinni työkappaleeseen, pyörän se reuna, joka menee kiinnijuuttuneeseen kohtaan, saattaa kaivautua kiinni materiaalin pintaan, jolloin pyörä ponnahtaa irti ja antaa takaiskun. Pyörä saattaa ponnahtaa käyttäjää kohti tai hänestä poispäin riippuen pyörän pyörimissuunnasta kiinnitarttumisen aikana. Hiomapyörät saattavat myös rikkoutua tällaisissa olosuhteissa.

Takaisinisku on tulos sähkötyökalun väärinkäytöstä ja/tai virheellisistä käyttötoimista tai olosuhteista ja se voidaan välttää noudattamalla seuraavia ohjeita.

1) Pidä sähkötyökalusta kiinni lujasti ja pane kätesi ja kehosi niin, että pystyt vastustamaan takaisiniskun voimaa. Käytä aina lisäkahvaa, jos se kuuluu varusteisiin, jotta työkalu saadaan hallittua mahdollisimman hyvin takaisiniskun varalta tai kiristysmomentin reaktiolta käynnistyksen aikana. Käyttäjä voi hallita kiristysmomenttivoimaa tai takaisiniskuja suorittamalla oikeat varotoimenpiteet. 2) Älä koskaan pane kättäsi pyörivän lisäosan lähettyville. Lisäosa saattaa kohdistaa takaisiniskun käteesi. 3) Älä ole alueella, jolla työkalu liikkuu, jos takaisinisku aiheutuu. Takaisinisku sinkoaa työkalun kiinnitartumishetkellä olleen pyörän pyörimissuunnan suhteen vastakkaiseen suuntaan. 4) Ole erityisen varovainen työstäessäsi kulmia, teräviä reunoja jne. Vältä lisäosan hyppyytämistä ja vetämistä. Pyörivä lisäosa tarttuu helposti kiinni kulmissa, terävillä reunoilla tai hyppyytämisen aikana, jolloin seurauksena saattaa olla hallinnan menetys tai takaisinisku.

5) Älä kiinnitä sahaketjua, puunveistoteraa tai hammasteista sahanteerää. Tällaiset terät aiheuttavat usein takaisiskuja ja hallinnan menetyksen.

Lisäturvaohjeita hionnalle ja hiovalle leikkaamiselle

Hionnalle ja hiovalle leikkaamiselle tarkoitetut erityiset turvavaroitukset

1) Käytä vain sellaisia laikkoja, joita suositellaan sähkötyökalulle ja valitulle laikalle suunniteltua erityistä suojaa. Laikkoja, joita ei ole erityisesti suunniteltu työkalulle, ei voi suojata riittävästi ja niiden käyttö ei siis ole turvallista. 2) Suoja on kiinnitettävä lujasti sähkötyökaluun ja sijoitettava niin, että mahdollisimman pieni osa laikasta osoittaa käyttäjään, jotta saadaan mahdollisimman hyvä suoja. Suoja suojaa käyttäjää rikkoutuneilta laikan osilta ja vahingossa tapahtuvalta kosketukselta laikkaan. 3) Laikkaa tulee käyttää vain suositettuun käyttötarkoitukseen. Esimerkiksi: älä hio katkaisulaikan reunalla. Katkaisulaikat ja leikkauspyörät on tarkoitettu perifeeriseen hiontaan ja näihin laikkoihin kohdistuva reunavoima saattaa aiheuttaa niiden rikkoutumisen. 4) Käytä aina vahingoittumattomia lukituslaippoja, jotka ovat oikeankokoisia ja -muotoisia valitulle laikalle. Oikea lukituslaippa tukee laikkaa ja pienentää rikkimenovaaraa. Katkaisulaikoille tarkoitetut laipat ovat erilaisia kuin hiomalaikoille tarkoitetut laipat. 5) Älä käytä suuremmista sähkötyökaluista otettuja kuluneita laikkoja. Suuremmille sähkötyökaluille tarkoitetut laikat eivät sovi pienempien työkalujen suurelle nopeudelle ja ne saattavat haljeta.

Hiovalle leikkaamiselle tarkoitetut lisäturvavaroitukset

1) Älä jumiuta laikkaa äläkä paina liian lujaa. Älä yritä leikata liian syvältä. Laikan liiallinen painaminen lisää kuormaa, jolloin laikka vääntyy tai taittuu helposti leikkausasennossa ja vaarana on takaisinisku tai laikan rikkoutuminen. 2) Varmista, että et ole samassa linjassa pyörivän laikan kanssa tai sen takana. Kun toimiva laikka liikkuu poispäin itsestäsi, mahdollinen takaisinisku saattaa singota pyörivän laikan ja sähkötyökalun suoraan itseesi päin. 3) Jos laikka tarttuu kiinni tai jos leikkaaminen jostakin syystä keskeytetään, katkaise sähkötyökalun virta ja pidä työkalua liikkumattomana, kunnes laikka pysähtyy kokonaan. Älä koskaan yritä poistaa laikkaa leikkausasennosta laikan pyöriessä, sillä seurauksena saattaa olla takaisinisku. Jos laikka tarttuu kiinni, etsi ja poista syy. 4) Älä käynnistä leikkausta uudelleen työkalun ollessa kiinni työstökappaleessa. Anna laikan saavuttaa täysi nopeus ja pane se sitten varovasti uudelleen leikkauskohtaan. Laikka saattaa juuttua kiinni, siirtyä ylös tai antaa takaisiniskun, jos työkalu käynnistetään sen ollessa työstökappaleessa. 5) Tue paneelit ja suurikokoiset työstökappaleet, jotta vähennetään laikan juuttumista ja takaisiniskuja. Suuret työstökappaleet painuvat helposti alas omasta painostaan. Tuet on asetettava työstökappaleen alle leikkauslinjan lähelle ja työstökappaleen reunan lähelle laikan kummallekin puolelle. 6) Ole erityisen varovainen tehdessäsi "taskuleikkausta" valmiisiin seiniin tai muihin paikkoihin, joissa sisällä saattaa olla johtoja tai putkia. Laikka saattaa leikata kaasu- ja vesiputkia, sähköjohtoja tai esineitä, jotka aiheuttavat takaisiniskun.

Tunnus	Merkitys
V Volttia
---	Suora virta
n Nimellinen nopeus
... min-1	Kierrokset tai iskut per minuutti
Ah Akun sähkökapasiteetti
	Vahingoittumisvaaran välttämiseksi käytäjan on luettava tämä käytöohje ja ymmärrettävä se.
	Vain sisäkäytöön.
	Käytä aina silmäsuojaa.

III. KOKOAMINEN

HUOMAUTUS:

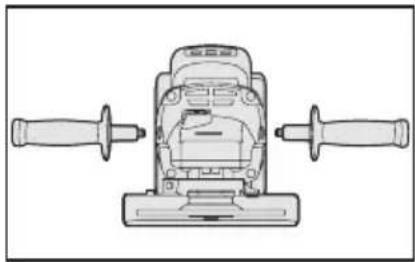

Kun asennat tai irrotat sivukahvan, irrota akku työkalusta.

TÄRKEÄ HUOMAUTUS:

• Varmista aina ennen käyttöä, että sivukahva on kiinnitetty.

Ruivaa sivukahva lujasti kuvassa näytetyllä tavalla.

TÄRKEÄ HUOMAUTUS:

• Älä koskaan paina karan lukituspainiketta karan pyöriessä. Työkalu saattaa vahingoittua.

Paina lukituspainiketta, jotta saadaan estettyä karan pyöriminen asennettaessa tai irrotettaessa osia kuten hiomalaikka, laikkasuojus jne.

Laikan asennus tai irrotus

Ennen käyttöä suoritettavat tarkastustoimet

• Onko kiinnitetty hiottavalle kohteelle sopiva hiontalaikka?
• Onko asennettu työkalulle sopivan kokoinen hiontalaikka?
• Onko asennettu alla olevia turvallisuusstandardeja vastaava hiontalaikka?

Eurooppa - EN, Australia - AS

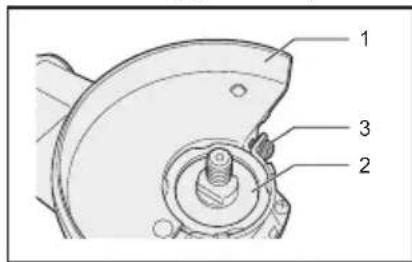

1. Hiomalaikan suojus
2. Kara
3. Hiomalaikan suojuksen kiinnitysruuvi
4. Käytettäessä hiomalaikan suojuksen täytyy olla asennettuna työkaluun niin, että suojuksen kiinni oleva puoli on aina käyttäjään päin.
5. Muista käyttää imureita, jos ne kuuluvat hiomalaitteen varusteisiin ja kun niitä tarvitaan;

VAROITUS:

Käytä aina varusteisiin kuuluvaa suojusta, kun käytät työkalua. Hiontalaikka saattaa rikkoutua käytössä ja hiomalaikan suojus auttaa vähentämään loukkaantumisvaaraa.

1. Asenna hiomalaikan suojus ja kiristä sitten ruuvi tiukasti.

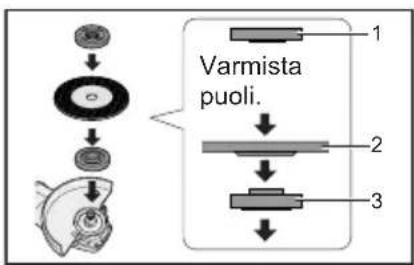

1. Kiinnityslaippa
2. Hiomalaiikka
3. Aluslevy
4. Asenna aluslevy ja laikka karaan kuvassa näytetyssä järjestyksessä.
5. Kiristä kiinnityslaippa karaan niin, että ontto puoli osoittaa laikan suhteen vastakkaiseen suuntaan.
6. Kiristä kara paikalleen painamalla karan lukkopainiketta ja kiristä kiinnityslaippa sitten tiukasti laipan kiinnitysavaimella.

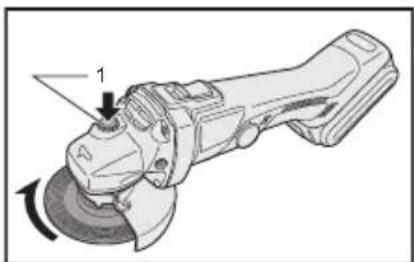

1. Karan lukkopainike

1. Hiomalaikka irrotetaan suorittamalla asennustoimenpiteet päinvastaisessa järjestyksessä.

Akun kiinnittäminen tai irrottaminen

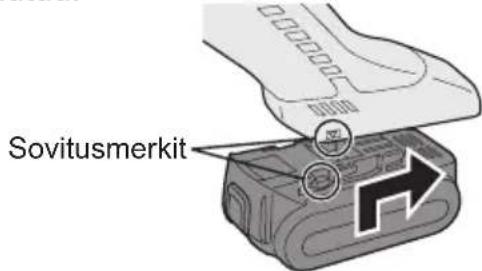

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

• Siirrä akku paikalleen niin, että se lukkiutuu.

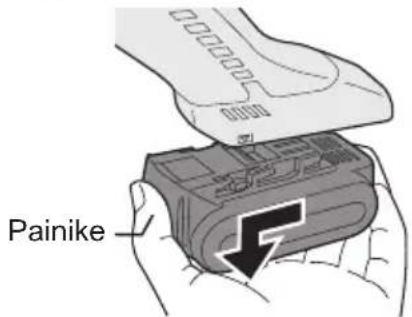

1. Akun irrottaminen:

Vapauta akku painamalla edessä olevaa painiketta.

• Käyttökytkin voidaan lukita "ON"-asentoon. Ole varovainen, kun käyttökytkin on lukittuna "ON"-asentoon, ja pidä työkalusta kiinni lujasti sivukahvasta ja kädensijasta.

Käynnistä työkalu painamalla käyttökytkintä kohti "ON"-asentoa. Jos käyttö on jatkuvaa, lukitse käyttökytkin painamalla sitä edestä.

Työkalu pysäytetään painamalla käyttökytkimen takaa ja siirtämällä sitä sitten "OFF"-suuntaan.

VAROITUS:

• Työkalua ei saa käyttää väkisin. Työkalun paino antaa riittävän painovoiman. Pakottaminen ja liian lujaa painaminen saattaa aiheuttaa sen, että hiomalaikka rikkoutuu, mikä on vaarallista. Vaihda hiomalaikka AINA, jos työkalu on pudonnut hionnan aikana.
• ÄLÄ KOSKAAN kolhi tai lyö hiomalaikkaa. Vältä hiomalaikan heiluttamista tai vetämistä varsinkin työstäessäsi kulmia, teräviä reunoja jne. Tämä saattaa aiheuttaa hallinnan menetyksen ja takaisiniskun.

TÄRKEÄ HUOMAUTUS:

• Katkaise aina käytön jälkeen virta työkalusta ja odota, että laikka pysähtyy kokonaan ennen kuin lasket työkalun alas.

IV. TOIMINTA

HUOMAUTUS:

Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verkkovirralla.

Käyttökytkimen toiminta

1. Käyttökytkin

TÄRKEÄ HUOMAUTUS:

• Ennen kuin asetat akun työkaluun, varmista aina, että virtakytkin toimii kunnolla ja palaa "OFF"-asentoon painettaessa käyttökytkimen takaa.

Laikan ulkonäköön perustuva tarkastus ja testaus

1. Varmista aina ennen käyttöä, että laikassa ei ole halkeamia.
2. Suorita aina terän toimintatesti seuraavalla tavalla.
3. Varmista aina, että laikka on kiinnitetty lujasti.

	Toiminta-aika
Uusi laikka yli 3	min.
Ennen nykyisen laikan käytöä	yli 1 min.

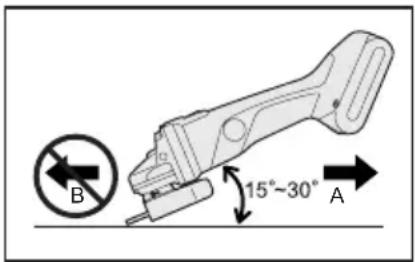

Hiontatoiminto

Pidä työkalusta AINA kiinni lujasti toisella kädellä kahvasta ja toisella sivukahvasta. Kytke työkaluun virta ja paina sitten hioma- tai katkaisulaikka työstökappaleeseen.

Pidä katkaisu- tai hiomalaikan reuna noin 15 asteen kulmassa työstökappaleen pintaan nähden.

Kun käytetään uutta hiomalaikkaa, älä käytä konetta suuntaan B tai leikkaa työstökappaleeseen. Kun hiomalaikan reuna on pyöristynyt käytössä, hiomalaikkaa voidaan käyttää kumpaan suuntaan A ja B.

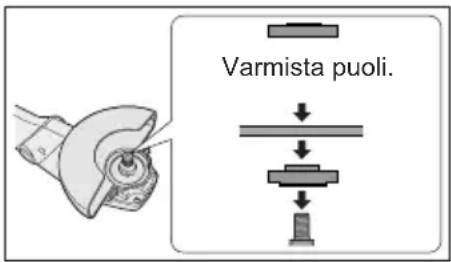

Katkaisulaikkasuojuksen (EY9X213E) käyttö (Saatavana erillisenä lisävarusteena, ei kuulu vakiovarusteisiin)

VAROITUS:

Kun käytetään katkaisulaikkaa, käytä sen kanssa aina vain sen käyttöön tarkoitettua leikkaussuojusta. - ÄLÄ KOSKAAN käytä katkaisulaikkaa hiomiseen. - Älä jumiuta laikkaa äläkä paina liian lujaa. Älä yritä leikata liian syvältä. Katkaisulaikan liika painaminen lisää kuormaa, jolloin laikka vääntyy tai taittuu helposti leikkausasennossa ja vaarana on takaisinisku, laikan rikkoutuminen tai moottorin ylikuumeneminen.

• Älä käynnistä, kun laikka on työstökappaleessa. Tämä aiheuttaa katkaisulaikan juuttumisen kiinni tai takaisiniskun. Anna katkaisulaikan saavuttaa täysi nopeus ja leikkaa työstökappale sitten varovasti.
• Älä koskaan muuta laikan asentoa leikkauksen aikana. Jos katkaisulaikkaa painetaan sivulta (niin kuin hionnan yhteydessä), laikka saattaa haljeta tai rikkoutua aiheuttaen vakavia vammoja.

TÄRKEÄ HUOMAUTUS:

Jotta työkalun pinnan liiallinen kuumeneminen saadaan estettyä, älä käytä työkalua jatkuvasti kahdella tai useammalla akulla. Työkalun on saatava jäähtyä ennen akun vaihtamista. - Älä tuki sivuilla olevia ilmanvaihtoaukkoja käytön aikana. Jos aukot tukitaan, laitteen toimintakyky heikkenee ja seurauksena saattaa olla epäkuntoon meneminen. - ÄLÄ kuormita työkalua (moottoria). Laite saattaa vahingoittua. Käytä työkalua niin, että ilmanvaihtoaukoista tuleva ilma ei kohdistu suoraan iholle. Saatat saada palovammoja.

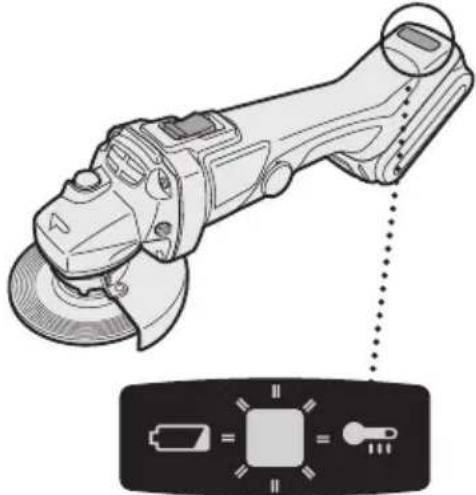

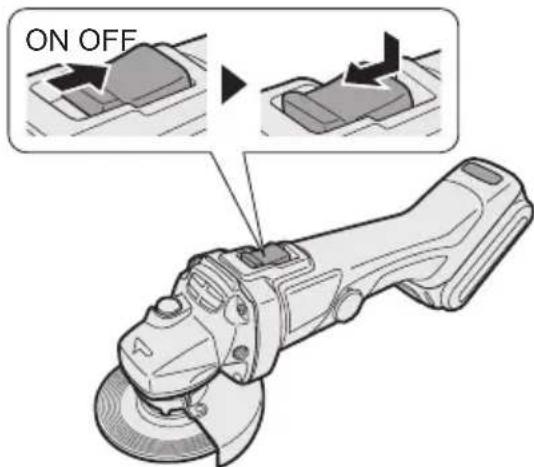

Turvalukituksen toiminnon merkkilamppu

Hiomakone ei käynnisty, kun käyttökytkin on ON-asennossa (kytkinvipu asennossa ON), vaikka akku on asetettu paikalleen. Varoituslamppu vilkkuu tällöin osoitukseksi siitä, että moottorin käynnistyksen estotoiminto on toiminut.

Paina käyttökytkin OFF-asentoon (kytkinvipu asennossa OFF) ja paina se sitten takaisin ON-asentoon (käyttökytkin asennossa ON) hiomakoneen käynnistämiseksi.

Ylikuumenemisen varoitusvalo

Sammunut (normaali toiminta)

Vilkkuu: Ylikuumeneminen. Osoittaa, että toiminta on lopetettu johtuen akun ylikuumenemisesta.

Ylikuumenemisen suojatoiminto pysäyttää toiminnan akun suojaamiseksi, jos akkusarja on kuumentunut liikaa. Säätöpaneelin ylikuumenemisen varoitusvalo vilkkuu, kun tämä toiminto on käynnistynyt.

• Jos ylikuumenemisen suojatoiminto käynnistyy, anna työkalun jäähtyä tarpeeksi (ainakin 30 minuuttia). Akku on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut. Vältä työkalun käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.

Alhaisen akkujännitteen varoituslamppu

Sammunut (riittävä jännite)

Vilkkuu (alentunut jännite). Akun suojatoiminta kytkeytynyt.

Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Työkalussa on akun suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, lataa akku välittömästi.

Vahingossa tapahtuvan uudelleenkäynnistyksen estotoiminto

• Vaikka akku on asetettu työkaluun ja virtakytkin on asennossa "ON", työkalu ei käynnisty. Tällöin lamppu vilkkuu hitaasti ja tämä osoittaa, että vahingossa tapahtuvan uudelleenkäynnistyksen estotoiminto toimii.
• Käynnistä työkalu siirtämällä virtakytkin ensin asentoon "OFF" ja sitten asentoon "ON".

[Akku][Akku]

Akun oikea käyttö Akun oikea käyttöturva [Akkulaturi]

Li-ioniakku (EY9L40/EY9L41)

• Jotta li-ioniakku kestäisi mahdollisimman pitkään, pane se säilöön käytön jälkeen lataamatta sitä. Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

Kun akkua ei käytetä, pidä se poissa muiden metalliesineiden lähettyviltä, kuten: paperikiinnittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden, jotka voivat aiheuttaa kontaktin liittimestä toiseen. Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon. Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto. Kun akku otetaan pois työkalusta, pane akun liitinsuoja heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on olemassa.

LatausLataus

Yleisiä huomautuksia koskien Li-ioni akkuja

• Jos akun lämpötila laskee alle -10°C (14°F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.

Yleisiä huomautuksia koskien Li-ioni/Ni-MH/Ni-Cd akkuja

• Suositeltava käyttöympäristö on välillä 0°C (32°F) ja 40°C (104°F). Jos akkua käytetään huomattavasti alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä. Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, anna akun lämmetä ennen latausta noin tunnin niin, että se saavuttaa huoneen lämpötilan.
• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan tehtaalla. Akku on ladattava ennen käyttöä.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle laturiin.
2. Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.
3. Siirrä eteenpäin nuolen osoittamaan suuntaan.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin (esim. pitkään kestäneen käytön jälkeen).

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80% .
2. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
3. Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täysi lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50 % tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

1. Jos virran merkkivalo ei syty heti, kun laturi liitetään, tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun huoltokeskukseen.
2. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

Ni-MH/Ni-Cd-akku HUOMAUTUS:

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle laturiin.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin (esim. pitkään kestäneen käytön jälkeen).

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

1. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
2. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty, tai jos latauslamppu ei vilku nopeasti vihreänä normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta huoltokeskukselta.
3. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

Palaa vihreänä

Laturi on kytketty verkkoon.

Valmis lataukseen.

Vilkkuu nopeasti vihreänä

Lataus on valmis. (Täysi lataus)

Vilkkuu vihreänä

Akku on latautunut noin 80% .

(Käyttö mahdollista. Vain Li-ion.)

Palaa vihreänä

Lataa parhaillaan

Palaa oranssina

Akku on viileä.

Akku latautuu hitaasti akun kuormituksen vähentämiseksi.

Vain Li-ion.)

Vilkkuu oranssina

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin

lämpötila laskee.

Jos akun lämpötila on -10 °C astetta tai vähemmän, lataustilan lamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee. (Vain Li-ion.)

Lataustilan lamppu

Vasen: vihreä Oikea: oranssi näkyy.

Sekä oranssi että vihreä vilkkuvat nopeasti

Lataus ei ole mahdollista. Akku on tukkeutunut pölystä tai epäkunnossa.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä voi seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

Hiiliharjojen vaihtaminen

Pidä hiiliharjat puhtaina ja vapaina niin, että ne voidaan panna pitimiin. Kun se on alle 5 mm (3/16") lyhyempi, kumpikin hiiliharja täytyy vaihtaa yhtä aikaa. Käytä vain samanlaisia hiiliharjoja.

Aseta loviteräinen ruuviavain työkalun vakoon ja irrota hiiliharjan suojuksen kansi nostamalla se ylös.

1. Hiiliharjan suojakansi
2. Harjan suojus

Irrota harjansuojakansi ruuviavaimella. Ota pois kuluneet hiiliharjat, aseta tilalle uudet ja kiinnitä harjojen suojukset.

Aseta hiiliharjan suojuksen päällikansi takaisin paikalleen työkaluun.

Jotta laitteen TURVALLISUUS ja LUOTETTAVUUS saadaan pidettyä yllä, korjaukset ja muut huolto- tai säätötoimet on jätettävä valtuutetun Panasonic-huollon tai tehtaan huoltokeskuksen tehtäväksi, ja tällöin tulee aina käyttää Panasonic-vaihto-osia.

V. HUOLTO

Käytä laitteen pyyhkimiseen vain kuivaa, pehmeää kangasta. Älä käytä puhdistukseen kosteaa kangasta, tinneriä, bentseeniä tai muita helposti syttyviä aineita.

VI. LISÄLAITTEET

TÄRKEÄ HUOMAUTUS:

Tässä ohjekirjassa mainitsemattomien lisävarusteiden käyttäminen voi johtaa tulipaloon, sähköiskun vaaraan tai henkilövahinkoihin. Käytä aina vain suositeltuja lisäosia. Tässä työkalussa on hiomalaikan kanssa käytettävä suoja. Katkaisulaikkaa voidaan myös käyttää katkaisulaikan suojan kanssa. Jos käytät Panasonic-hiomakonetta hyväksyttyjen, Panasonic-jälleenmyyjältä tai tehtaan huoltokeskuksesta hankittujen lisäosien kanssa, hanki kaikki tarpeelliset kiinnikkeet ja suojat ja käytä niitä tässä käyttöohjeessa kuvatulla tavalla. Ellei näin tehdä, seurauksena voi aiheutua henkilövahinkoja itsellesi tai muille lähellä oleville.

Hiomalaikka

• EY9X202E

Laikan halkaisija 115 mm (4-1/2") x 6 mm (1/4") x 22 mm (7/8")

Hiomalaikan suojus

• EY9X212E

Leikkuulaikka

• EY9X203E

Laikan halkaisija 115 mm (4-1/2") x 2,5 mm (3/32") x 22 mm (7/8")

Leikkuulaikan suojus (Leikkuulaikalle)

• EY9X213E

Aluslevy

• EY9X221E

Kiinnitysmutteri

• EY9X231E

VII. TEKNISET TIEDOT

PÄÄLAITE

Asennuslaikan halkaisija 115 mm (4-1/2")
Asennuslaikan sisäaukon halkaisija 22 mm (7/8")
Karan kierteityksen koko M14
Moottorin jännite Tasavirta 14,4 V
Nimellinen nopeus 9500 min	-1 (rpm)
Paino (sis. akkupaketin: EY9L40/EY9L41)	2,2 kg (4,8 lbs)
Kokonaispituus 361 mm (14-7/32")
Äniä, Tärinä Katso liite

AKKUPAKETTI

Malli EY9L40 EY9L41
Akun säilytys Li-ioniakku
Akun jännite Tasavirta 14,4	V (3,6 V × 4 kennoa)
Kapasiteetti 3 Ah 3,3 Ah

AKKULATURI

Malli	EY0L80
Teho	Katso laturin pohjassa olevaa arvokilpeä.
Paino	0,95 kg (2,1 lbs)

[Li-ioniakku]

Latausaika	3 Ah	14,4 V	21,6 V	28,8 V
		EY9L40Käytettävissä: 35 min.	EY9L60Käytettävissä: 45 min.	EY9L80Käytettävissä: 55 min.
		Täysi: 50 min.	Täysi: 60 min.	Täysi: 70 min.
Latausaika	3,3 Ah	14,4 V
		EY9L41Käytettävissä: 45 min.
		Täysi: 60 min.

[Ni-MH/Ni-Cd akku]

Latausaika		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 EY9188		EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108			60 min.
		30 min.
	3 Ah			EY9200	EY9230	EY9210	90 min.
				45 min.
	3,5 Ah			EY9201	EY9231	EY9251	65 min.
				55 min.

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.

HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.
