EY4640 - млин PANASONIC - Безкоштовний посібник користувача

Тип продукту	Акумуляторна кутова шліфувальна машина
Бренд	Panasonic
Модель	EY4640
Призначення	Шліфування та різання
Діаметр круга	115 мм (4-1/2")
Діаметр посадкового отвору	22 мм (7/8")
Розмір різьби шпинделя	M14
Напруга двигуна	14,4 В постійного струму
Номінальна швидкість	9500 об/хв
Вага (з акумулятором)	2,2 кг (4,8 фунта)
Загальна довжина	361 мм (14-7/32")
Тип акумулятора	Літій-іонний акумулятор
Сумісні моделі акумуляторів	EY9L40 (3 А·год), EY9L41 (3,3 А·год)
Напруга акумулятора	14,4 В постійного струму
Зарядний пристрій	EY0L80
Час заряджання (3 А·год)	Приблизно 50 хв (повний заряд)
Час заряджання (3,3 А·год)	Приблизно 60 хв (повний заряд)
Функції безпеки	Захист від перевантаження, захист акумулятора, блокування вимикача, запобігання випадковому перезапуску
Необхідне захисне спорядження	Захисні окуляри, протипиловий респіратор, навушники, рукавички
Обслуговування та чищення	Чистити сухою ганчіркою, не використовувати розчинники. Регулярно перевіряйте захисний кожух та щітки.
Запасні частини та аксесуари	Абразивний диск (EY9X202E), кожух (EY9X212E), відрізний диск (EY9X203E), відрізний кожух (EY9X213E), фланець (EY9X221E), затискна гайка (EY9X231E)
Ремонтопридатність	Можлива заміна щіток. Будь-який інший ремонт повинен виконуватися в авторизованому сервісному центрі Panasonic.

Часті запитання - EY4640 PANASONIC

Як замінити диск на моїй болгарці Panasonic EY4640?

Для заміни диска спочатку від'єднайте акумулятор. Використовуйте кнопку блокування шпинделя, щоб запобігти обертанню. Відкрутіть затискну гайку за допомогою ключа, що додається, зніміть старий диск, потім встановіть новий диск та фланець. Міцно закрутіть гайку. Переконайтесь, що диск добре закріплений, перш ніж вставити акумулятор.

Який акумулятор використовувати з Panasonic EY4640?

Модель EY4640 використовує літій-іонні акумулятори Panasonic на 14,4 В, моделі EY9L40 (3 А·год) або EY9L41 (3,3 А·год). Використовуйте лише рекомендовані акумулятори, щоб уникнути ризику несправності або безпеки.

Як зарядити акумулятор болгарки?

Вставте акумулятор у зарядний пристрій EY0L80, вирівнявши позначки. Підключіть зарядний пристрій до розетки. Зелений індикатор вказує на заряджання. Коли заряд завершено, індикатор швидко блимає зеленим. Якщо акумулятор гарячий, помаранчевий індикатор блимає, поки він не охолоне.

Яке захисне спорядження обов'язкове для використання цього інструменту?

Завжди носіть захисні окуляри, протипиловий респіратор, навушники та рукавички. Також використовуйте робочий фартух. Переконайтесь, що захисний кожух встановлено правильно, і що глядачі знаходяться на відстані.

Чому мій інструмент не запускається?

Перевірте, чи акумулятор заряджений і правильно вставлений. Якщо вимикач у положенні 'УВІМК.', функція запобігання випадковому перезапуску може бути активована: переведіть вимикач у положення 'ВИМК.', а потім знову в 'УВІМК.'. Якщо індикатор перегріву блимає, дайте інструменту охолонути принаймні 30 хвилин.

Чи можна використовувати відрізні диски з Panasonic EY4640?

Так, але лише зі спеціальним відрізним кожухом (EY9X213E) та дотримуючись правил безпеки. Ніколи не використовуйте відрізний диск для бокового шліфування та не докладайте надмірного зусилля.

Як чистити та обслуговувати болгарку?

Використовуйте суху ганчірку для протирання інструменту. Не використовуйте розчинники, бензин або вологі ганчірки. Регулярно чистіть вентиляційні отвори м'якою щіткою. Перевіряйте стан щіток: якщо їх довжина менше 5 мм, замініть їх на аналогічні.

Яка максимальна швидкість обертання інструменту?

Номінальна швидкість на холостому ходу становить 9500 обертів на хвилину (об/хв). Переконайтеся, що використовувані аксесуари витримують цю швидкість.

Як уникнути віддачі під час використання?

Тримайте інструмент обома руками міцно за рукоятки. Не затискайте диск та не докладайте надмірного зусилля. Уникайте гострих кутів та країв. Завжди використовуйте бокову рукоятку і не розташовуйте своє тіло на одній лінії з диском.

Де знайти запчастини та аксесуари для Panasonic EY4640?

Запасні частини (диски, кожух, фланець, гайка, щітки) та аксесуари доступні в авторизованих дилерів Panasonic або в центрах післяпродажного обслуговування. Використовуйте лише оригінальні деталі Panasonic для гарантії безпеки та надійності.

ПОСІБНИК КОРИСТУВАЧА EY4640 PANASONIC

СИМВОЛ	Знayеня
V БолытNi	Постойнистум
n	Hominaльные чinclo обер- Тов
... XB-1	Кільские оберты Зворотно-постуарны ухи в захлиниу
Ampe- ODINHA	Е点点头а оберты батAPEйого бл_OKу
	Для зножени ризи- КУ оретимань Травм обов'язково озайом- Тecь та зрочу міte пocіб- НИК по ekспунатаці.
	Для ВИКOPИСТАHи Лише Всядины пrimішень.
	Заведи ВИКOPИСТОВУіte Зхиси засоби дія очey.

III. МДРОТОБКА ДО РОБОТИ

ПРИМІТКА:

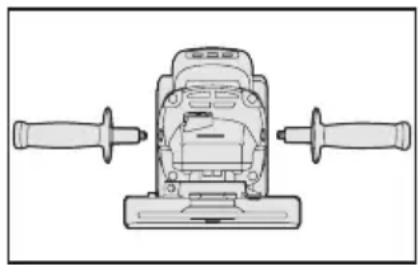

Під час приєднання або зняття додаткової рукоятки, від'єднайте батарейний блок від інструменту.

УВАГА:

• Перед початком роботи обов'язково перевірте міцність приєднання додаткової рукоятки.

Прикрутіть додаткову рукоятку відповідно до маніпулятора.

УВАГА:

Ніколи не натискайте на стопорну кнопку під час обертання шпинделя. Ви можете вивести інструмент з ладу.

Натисніть на стопорну кнопку для блокування обертання шпинделя перед встановленням або зняттям деталей, як-от шліфувальний круг, захисний кожух, відрізний круг та ін.

Встановлення або зняття круга

Перевірте перед використанням

• Чи встановлено шліфувальний диск, що відповідає даному матеріалу? - Чи встановлено шліфувальний диск, що відповідає розміру, відповідному вибраному інструменту? - Чи встановлено шліфувальний диск, що задовольняє стандарти безпеки, наведені нижче? Європа - EN, Австралія - AS

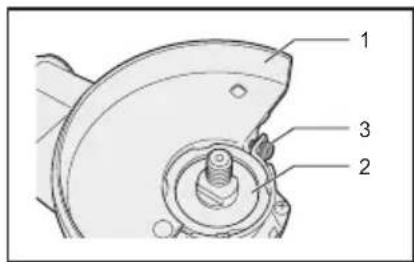

1. Захисний кожух шліфувального круга
2. Шпиндель
3. Скріплюючий гвинт кожуха шліфувального круга

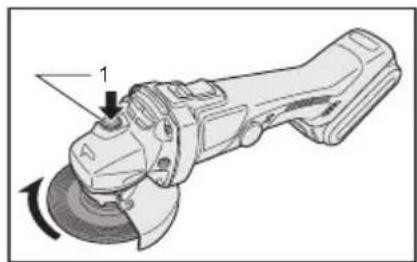

1. Стопорна кнопка шпинделя

УВАГА:

Кожух шліфувального диска повинен бути встановлений на інструменті так, щоб під час роботи він був звернений до оператора закритою стороною. - Переконайтеся, що використовуються прокладки: за умови, що вони постачаються разом із шліфувальним абразивним кругом, та у них є необхідність.

ОБЕРЕЖНО:

Заборонено працювати з інструментом без встановленого захисного кожуха. Шліфувальний диск може руйнуватися під час роботи, кожух диска покликаний знизити ризик отримання травми повністю.

1. Встановіть кожух шліфувального диска і надійно закрийте гвинт.

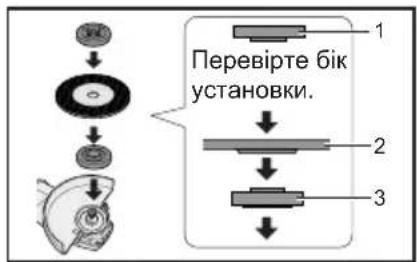

1. Фланцева гайка 2. Шліфувальний круг 3. Дисковий фланець

1. Встановіть дисковий фланець та круг на шпиндель у порядку, вказаному на малюнку.
2. Затягніть фланцеву гайку на шпинделі таким чином, щоб внутрішній бік був звернутий в бік від круга.

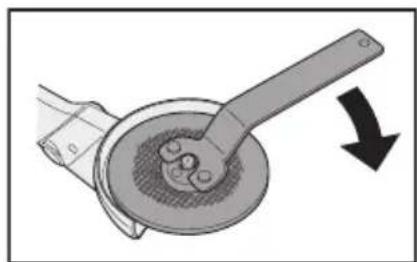

3. Надавіть на стопорну кнопку шпинделя, зафіксуйте шпиндель, потім візьміть ключ та міцно закрутіть фланцеву гайку.

5. ДЯЗЯТТУПИФУВАЛБНОКPYRU3ДICHITb BCI ONEPAUII,ULO 3DIINCHIOITbCnIД YAC BCTAHOBNeHHAne HABNAKIN.

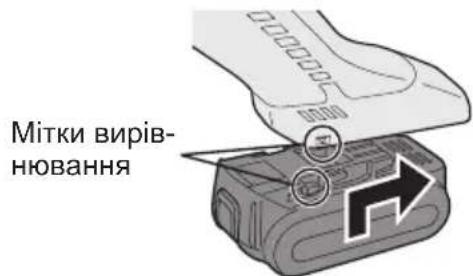

Закріплення або знімання батарейного блоку

1. Для приєднання батарейного блоку:

Зрівняйте мітки вирівнювання, закрийте батарейний блок.

Змістіть батарейний блок, доки він не буде зафіксований на місці.

2. ЗАРЯДЖЕННЯ БАТАРЕЙНОГО БЛОКА: Натисніть кнопку, щоб звільнити батарейний блок.

IV. ПОРЯДОК РОБОТИ З ПРИСТРОЄМ

ПРИМІТКА:

Пам'ятайте про те, що цей інструмент завжди знаходиться в робочому стані, оскільки він не потребує вимкнення від електричної мережі.

Перемикання живлення

Батарея заряджена приблизно на 80%. (Робочий рівень заряду. Тільки заряджена).

Зелене світло

Виконується зарядка.

Оранжеве світло

Низька температура батарейного блоку.

Батарейний блок заряджається повільно, щоб знизити навантаження на батарею. Тільки для літій-іонної батареї.

Оранжеве мигаюче світло

Дiametrр крува 115 MM (4-1/2")
Дiametrр Внуtrightрильно OTвору крува	22 MM (7/8")
Розмір різbethишипідени	M14
Нанpyra мотору	Мотор постійного стру说我 14,4 B
Homіальné чіслі осягів	9500 xB-1 (o6/xB.)
Bara (3 батуейник 6лokом: EY9L40/EY9L41)	2,2 кг (4,8 Фунта)
Загалba довжina 361 MM (14-7/32")
РіVENьш汞my, Biбрація	ДиВ. aprкуш 3 КОМПпЕКТУ

БАТАРЕЙНИЙ БЛОК

Мо德尔 EY9L40 EY9L41
Баразец, по Викорисов��я	Літій-ioнna 6разец
Налруга бразе'i	14,4 B постійHoro стуму (3,6 BЧ 4 elementiv)
СмнICTь	3 Amnéр-тодина	3,3 Amnéр-тодина

ЗАРЯДНІ ПРИСТРОЇ

ПРИМІТКА: Дана таблиця може містити моделі, що відсутні у вашому регіоні. Будь ласка, зверніться до найостаннішого загального каталогу.

ПРИМІТКА: Назва та адреса дилера наведені в гарантійній картці, що додається.
