Produkttyp	Akku-Winkelschleifer
Marke	Panasonic
Modell	EY4640
Verwendungszweck	Schleifen und Trennen
Scheibendurchmesser	115 mm (4-1/2")
Bohrungsdurchmesser	22 mm (7/8")
Spindelgewindegröße	M14
Motorspannung	14,4 V Gleichstrom
Nenndrehzahl	9500 min⁻¹ (U/min)
Gewicht (mit Akku)	2,2 kg (4,8 lbs)
Gesamtlänge	361 mm (14-7/32")
Akkutyp	Li-Ion wiederaufladbar
Kompatible Akkumodelle	EY9L40 (3 Ah), EY9L41 (3,3 Ah)
Akkuspannung	14,4 V Gleichstrom
Ladegerät	EY0L80
Ladezeit (3 Ah)	Ca. 50 min (volle Ladung)
Ladezeit (3,3 Ah)	Ca. 60 min (volle Ladung)
Sicherheitsfunktionen	Überlastschutz, Akkuschutz, Schalterverriegelung, Schutz vor versehentlichem Neustart
Erforderliche Schutzausrüstung	Schutzbrille, Staubmaske, Gehörschutz, Handschuhe
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden. Schutzkappe und Kohlebürsten regelmäßig überprüfen.
Ersatzteile und Zubehör	Schleifscheibe (EY9X202E), Schutzhaube (EY9X212E), Trennscheibe (EY9X203E), Trennscheibenhaube (EY9X213E), Flansch (EY9X221E), Spannmutter (EY9X231E)

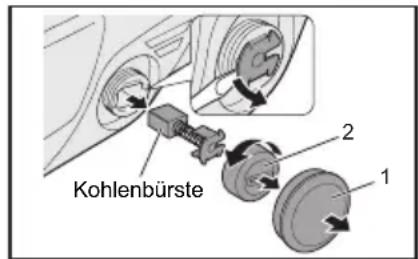

Reparierbarkeit	Austausch der Kohlebürsten möglich. Alle anderen Reparaturen müssen von einer autorisierten Panasonic-Werkstatt durchgeführt werden.

Häufig gestellte Fragen - EY4640 PANASONIC

Wie wechsle ich die Scheibe meines Panasonic EY4640 Winkelschleifers?

Um die Scheibe zu wechseln, trennen Sie zuerst den Akku ab. Drücken Sie die Spindelarretierung, um die Drehung zu verhindern. Lösen Sie die Spannmutter mit dem mitgelieferten Schlüssel, entfernen Sie die alte Scheibe, setzen Sie dann die neue Scheibe und den Flansch ein. Ziehen Sie die Mutter fest an. Stellen Sie sicher, dass die Scheibe fest sitzt, bevor Sie den Akku wieder anschließen.

Welchen Akku soll ich mit dem Panasonic EY4640 verwenden?

Das Modell EY4640 verwendet Panasonic Li-Ion Akkus mit 14,4 V, Modelle EY9L40 (3 Ah) oder EY9L41 (3,3 Ah). Verwenden Sie nur die empfohlenen Akkus, um Fehlfunktionen oder Sicherheitsrisiken zu vermeiden.

Wie lade ich den Akku des Winkelschleifers?

Setzen Sie den Akku in das Ladegerät EY0L80 ein und richten Sie die Markierungen aus. Schließen Sie das Ladegerät an eine Steckdose an. Die grüne Anzeige zeigt den Ladevorgang an. Wenn der Ladevorgang abgeschlossen ist, blinkt die Anzeige schnell grün. Wenn der Akku heiß ist, blinkt die orangefarbene Anzeige, bis er abgekühlt ist.

Welche Schutzausrüstung ist für die Verwendung dieses Werkzeugs erforderlich?

Tragen Sie stets eine Schutzbrille, eine Staubmaske, einen Gehörschutz und Handschuhe. Verwenden Sie auch eine Arbeitsschürze. Stellen Sie sicher, dass die Schutzhaube richtig montiert ist und dass sich keine Zuschauer in der Nähe befinden.

Warum startet mein Werkzeug nicht?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Wenn sich der Schalter in der Position 'EIN' befindet, könnte die Funktion zur Verhinderung eines versehentlichen Neustarts aktiviert sein: Schalten Sie den Schalter auf 'AUS' und dann wieder auf 'EIN'. Wenn die Überhitzungsanzeige blinkt, lassen Sie das Werkzeug mindestens 30 Minuten abkühlen.

Kann man Trennscheiben mit dem Panasonic EY4640 verwenden?

Ja, aber nur mit der speziellen Trennscheibenhaube (EY9X213E) und unter Beachtung der Sicherheitshinweise. Verwenden Sie niemals eine Trennscheibe zum Seitenschleifen und üben Sie keinen übermäßigen Druck aus.

Wie reinige und warte ich den Winkelschleifer?

Wischen Sie das Werkzeug mit einem trockenen Tuch ab. Verwenden Sie keine Lösungsmittel, Benzin oder feuchte Tücher. Reinigen Sie regelmäßig die Lüftungsschlitze mit einer weichen Bürste. Überprüfen Sie den Zustand der Kohlebürsten: Wenn ihre Länge unter 5 mm liegt, ersetzen Sie sie durch identische Kohlebürsten.

Was ist die maximale Drehzahl des Werkzeugs?

Die Nenndrehzahl im Leerlauf beträgt 9500 U/min (min⁻¹). Stellen Sie sicher, dass die verwendeten Zubehörteile diese Drehzahl aushalten.

Wie vermeide ich einen Rückschlag bei der Verwendung?

Halten Sie das Werkzeug mit beiden Händen fest an den Griffen. Klemmen Sie die Scheibe nicht ein und üben Sie keinen übermäßigen Druck aus. Vermeiden Sie Ecken und scharfe Kanten. Verwenden Sie stets den Zusatzgriff und positionieren Sie Ihren Körper nicht in der Fluchtlinie der Scheibe.

Wo finde ich Ersatzteile und Zubehör für den Panasonic EY4640?

Ersatzteile (Scheiben, Schutzhaube, Flansch, Mutter, Kohlebürsten) und Zubehör sind bei autorisierten Panasonic-Händlern oder in Kundendienstzentren erhältlich. Verwenden Sie nur Original-Panasonic-Teile, um Sicherheit und Zuverlässigkeit zu gewährleisten.

BEDIENUNGSANLEITUNG EY4640 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

I. BESTIMMUNGSGEMÄSSE VERWENDUNG DER MASCHINE

Vielen Dank für den Kauf des Panasonic-Winkelschleifers. Die hervorragende Schleifleistung erfüllt höchste Anforderungen und die Unabhängigkeit von Netzanschlüssen erlaubt einen vielseitigen Einsatz. Dieser Winkelschleifer ist ausschließlich für das Schleifen und Trennschleifen vorgesehen.

GEFAHR:

Dieses Gerät ist ein Schleifwerkzeug zum Schleifen. Durch die Schleifscheibe können äußerst tiefe und sogar lebensgefährliche Schnittverletzungen verursacht werden. Lesen Sie daher unbedingt diese Anleitung und die Vorschutshinweise auf dem Werkzeug sorgfältig durch, und beachten Sie alle Sicherheitsvorschriften und die zusätzlichen Vorschriften, um solche Verletzungen zu vermeiden.

WARNUNG:

Zur Verminderung der Verletzungsgefahr müssen zum Schleifen immer die richtigen Schutze verwendet werden.

Hinweise zu dieser Anleitung

Bitte lesen Sie sich diese Anleitung vor der Inbetriebnahme des Winkelschleifers vollständig durch. Falls eine weitere Person diesen Winkelschleifer verwendet, sollten Sie darauf achten, dass auch diese Person zuvor diese Anleitung liest oder im Gebrauch des Winkelschleifers und den Vorsichtsmaßregeln unterwiesen wurde. Diese Anleitung zum späteren Nachschlagen an einem sicheren Ort aufbewahren. Sie enthält wichtige Sicherheitshinweise, die beim Betrieb des Winkelschleifers zu beachten sind. In dieser Anleitung und auf dem Produkt finden Sie folgende Signalwörter:

HINWEIS:

Gibt zusätzliche, nützliche Informationen zum Winkelschleifer.

VORSICHT:

Verweist auf potentielle Gefahrensituationen, die bei Missachtung der gegebenen Warnhinweise geringere Verletzungen zur Folge haben können. Solche Textstellen warnen außerdem vor gefährlichen Vorgehensweisen.

WARNUNG:

WARNUNG:

Verweist auf potentielle Gefahren, die bei Missachtung der gegebenen Warnhinweise zu schweren Verletzungen oder Tod führen können.

GEFAHR:

Verweist auf eine Gefahr, die bei Missachtung der gegebenen Warnhinweise zu ernsten Verletzungen oder Tod führt.

Lesen Sie vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

II. WEITERE WICHTIGE SICHERHEITSREGELN

Sicherheitsanweisungen für alle Bedienungen

Allgemeine Sicherheitshinweise zum Schleifen und Trennschleifen:

1) Dieses Elektrowerkzeug ist für den Einsatz als Schleif- oder Trennschleifmaschine vorgesehen. Lesen Sie alle diesem Elektrowerkzeug beiliegenden Warnungen, Anweisungen, Abbildungen und technischen Daten. Bei Nichtbeachtung der nachstehenden Anweisungen ist die Gefahr eines elektrischen Schlags, eines Brandausbruchs oder von schweren Verletzungen vorhanden. 2) Es wird nicht empfohlen, Bedienungen wie das Sandpapierschleifen, Bürsten oder Polieren mit diesem Elektrowerkzeug vorzunehmen. Anwendungen, für welche das Elektrowerkzeug nicht vorgesehen ist, können gefährliche Situationen und Verletzungen verursachen. 3) Nur speziell gefertigtes und vom Werkzeughersteller empfohlenes Zubehör verwenden. Wenn sich ein Zubehör am Elektrowerkzeug anbringen lässt, ist damit noch kein sicherer Betrieb garantiert.

4) Die Nenndrehzahl des Zubehörs muss mindestens der Maximaldrehzahl des Elektrowerkzeugs entsprechen. Falls das Zubehör mit höherer als der Nenndrehzahl betrieben wird, kann es beschädigt werden. 5) Der Außendurchmesser und die Dicke des Zubehörs müssen innerhalb der Spezifikationen des Elektrowerkzeugs liegen. Für Zubehör in einer unzulässigen Größe ist kein ausreichender Schutz bzw. Kontrolle möglich. 6) Die Größe der Scheiben, Flanschen, Auflagen und anderem Zubehör müssen richtig auf die Spindel des Elektrowerkzeugs passen. Zubehör mit unpassenden Löchern verursacht Unwucht, starke Vibrationen und kann zu Kontrollverlusten führen. 7) Kein beschädigtes Zubehör verwenden. Vor jeder Inbetriebnahme muss das Zubehör, wie die Schleifscheiben, auf Splitterung und Risse kontrolliert werden. Falls das Elektrowerkzeug oder das Zubehör fallen gelassen wurde, müssen die Teile auf Beschädigung überprüft bzw. ein unbeschädigtes Zubehör verwendet werden. Nach abgeschlossener Prüfung und Installation des Zubehörs müssen Sie sich und die Zuschauer außerhalb des Bereichs der Ebene der rotierenden Scheibe begeben und das Elektrowerkzeug bei Maximaldrehzahl ohne Belastung für eine Minute lang einschalten. Beschädigtes Zubehör bricht normalerweise während dieser Testzeit auseinander. 8) Schutzvorrichtungen verwenden. Je nach Anwendung muss ein Gesichtsschutzschild oder eine Schutzbrille getragen werden. Außerdem nach Bedarf eine Staubschutzmaske, einen Gehörschutz, Handschuhe oder eine Schürze tragen, die keine Fragmente des Werkstücks aufzufangen vermögen. Der Augenschutz muss in der Lage sein, weg geschleuderte Fragmente von verschiedenen Anwendungen aufzufangen.

dungen aufzufangen. Die Staubmaske bzw. das Atemgerät muss die entstehenden Staubpartikel wirksam herausfiltern können. Eine langzeitige Einwirkung lauter Geräusche kann zu Gehörschäden führen. 9) Zuschauer sollen sich in sicherer Entfernung vom Arbeitsbereich aufhalten. Personen, die sich in den Arbeitsbereich begeben, müssen entsprechende Schutzvorrichtungen verwenden. Weggeschleuderte Fragmente vom Werkstück oder von beschädigtem Zubehör können auch außerhalb des unmittelbaren Arbeitsbereichs Verletzungen verursachen. 10) Das Elektrowerkzeug zur Bedienung nur am isolierten Griff halten, wenn verborgene Kabel bzw. das eigene Netzkabel durchschnitten werden können. Beim Durchschneiden von unter Spannung stehenden Kabeln kann ein elektrischer Schlag ausgelöst werden. 11) Das Netzkabel entfernt von dem sich drehenden Zubehör verlegen. Bei einem Kontrollverlust kann das Kabel durchschnitten oder Ihre Hand oder Ihr Arm kann in das sich drehende Zubehör hineingezogen werden. 12) Das Elektrowerkzeug niemals ablegen, solange es sich noch dreht. Das sich drehende Zubehör kann hängen bleiben und das Elektrowerkzeug kann außer Kontrolle geraten. 13) Das Elektrowerkzeug beim Herumtragen nicht eingeschaltet halten. Durch eine unfreiwillige Berührung mit der Bekleidung kann das Zubehör an Ihren Körper gezogen werden. 14) Die Luftauslassöffnungen des Elektrowerkzeugs müssen in regelmäßigen Abständen gereinigt werden. Das Gebläse des Motors kann Staub ansaugen und wenn sich im Gehäuse Metallstaub ansammelt, besteht eine große Gefahr. 15) Verwenden Sie das Elektrowerkzeug nicht in der Höhe von leicht entzündbaren Materialien. Solche Materialien können durch Funken entzündet werden.

16) Kein Zubehör verwenden, das flüssige Kühlmittel benötigt. Bei Verwendung von Wasser oder anderen flüssigen Kühlmitteln besteht die Gefahr eines elektrischen Schlags.

Weitere Sicherheitsanweisungen für alle Anwendungen

Rückstoß und entsprechende Warnungen

Der Rückstoß ist die Reaktion auf eine eingeklemmte oder blockierte Scheibe, Unterlage, Bürste oder eines anderen Zubehörs. Durch das Einklemmen oder Blockieren wird die Drehung des Zubehörs sofort gestoppt und dadurch entsteht eine Reaktionskraft auf die Gegenseite der Drehrichtung des Zubehörs am Eingriffspunkt.

Falls zum Beispiel die Schleifscheibe durch das Werkstück eingeklemmt oder blockiert wird, kann die Kante der Scheibe am Eingriffspunkt in das Material eindringen, was die Rückstoßkraft erzeugt. Je nach Bewegungsrichtung kann die Scheibe am Eingriffspunkt gegen den oder vom Bediener weg springen. Schleifscheiben können unter diesen Bedingungen auch brechen.

Rückstöße entstehen bei Missbrauch oder Fehlbedienung des Elektrowerkzeugs und deren Bedienungen. Falls die richtigen Vorsichtsmaßnahmen wie nachstehend aufgeführt getroffen werden, lassen sich Rückstöße vermeiden.

1) Das Elektrowerkzeug muss fest gehalten werden, Rückstoßkräfte sollen durch den Körper und die Arme aufgefangen werden können. Der Hilfsgriff, falls vorhanden, muss immer verwendet werden, um die Kontrolle bei auftretenden Rückstoß- und Drehkräften beim Einsatz nicht zu verlieren. Der Bediener kann Rückstoß- und Drehkräfte unter Kontrolle halten, wenn die richtigen Vorsichtsmaßnahmen getroffen werden. 2) Die Hand darf niemals in die Nähe des sich drehenden Zubehörs gehalten werden. Bei Rückstoßkräften kann die Hand vom Zubehör getroffen werden. 3) Der Körper darf sich nicht in dem Bereich befinden, in den sich das Elektrowerkzeug bei auftretenden

Rückstoßkräften bewegt. Durch den Rückstoß wird das Werkzeug beim Blockieren in die Gegenrichtung der Scheibenbewegung gedrückt.

4) Besondere Vorsicht muss bei Ecken, Kanten usw. angewendet werden. Das Zubehör darf nicht anschlagen oder blockiert werden. Bei Ecken und scharfen Kanten besteht die Gefahr, dass das sich drehende Zubehör blockiert wird und durch die Rückstoßkräfte ein Kontrollverlust auftritt. 5) Kein Kettensägeblatt oder ein gezähntes Sägeblatt anbringen. Solche Blätter verursachen mögliche Rückstoßkräfte, die zu einem Kontrollverlust führen können.

Zusätzliche Sicherheitsanweisungen zum Schleifen und Trennschleifen

Spezielle Sicherheitshinweise zum Schleifen und Trennschleifen:

1) Nur die für das Elektrowerkzeug empfohlenen Scheiben und den zur verwendeten Scheibe entsprechenden Schutz verwenden. Für Scheiben, die nicht geeignet sind, ist keine entsprechende Schutzvorrichtung vorhanden, deshalb gelten diese als unsicher. 2) Der Schutz muss richtig am Elektrowerkzeug angebracht werden und für maximale Sicherheit positioniert werden, so dass möglichst ein kleiner Teil der Scheibe gegen den Bediener schaut. Der Schutz soll den Bediener vor Scheibenfragmenten und vor einer unabsichtlichen Berührung der Scheibe schützen. 3) Die Scheiben dürfen nur für die empfohlenen Anwendungen verwendet werden. Zum Beispiel: Die Seite der Trennscheibe darf nicht zum Schleifen verwendet werden. Trennscheiben sind zum Schleifen am Scheibenumfang, bei Belastung solcher Scheiben mit Seitenkräften können die Scheiben brechen. 4) Nur unbeschädigte Scheibenflansche mit der für die verwendete Scheibe passenden Höhe und Form verwenden. Die Scheibe wird zur Verringerung von Scheibenbrüchen durch die richtigen Scheibenflansche gestützt. Die Flansche für Trennscheiben kön

nen sich von Flanschen für Schleifscheiben unterscheiden.

5) Keine abgenutzten Scheiben von größeren Elektrowerkzeugen verwenden. Die Scheiben für größere Elektrowerkzeuge sind nicht geeignet für die höheren Drehzahlen der kleineren Werkzeuge und können brechen.

Zusätzliche Sicherheitsanweisungen zum Trennschleifen:

1) Die Trennscheibe darf nicht eingeklemmt oder mit übermäßigen Kräften belastet werden. Nicht versuchen, eine übermäßige Schnitttiefe zu erreichen. Eine Überbeanspruchung der Scheibe führt zu einer erhöhten Belastung und die Möglichkeit eines Verdrehens oder Blockierens im Schnitt erhöht sich, was zu Rückstoßkräften oder zu einem Scheibenbruch führen kann. 2) Der Körper darf sich nicht in einer Linie mit oder hinter der Scheibe befinden. Wenn im Betrieb die Scheibe vom Körper weg bewegt wird, erfolgt ein möglicher Rückstoß des Elektrowerkzeugs direkt gegen den Körper. 3) Bei blockierter Scheibe oder bei einer Unterbrechung des Trennschleifens muss das Elektrowerkzeug ausgeschaltet und still gehalten werden, bis sich die Scheibe nicht mehr dreht. Nicht versuchen, die Trennscheibe in drehendem Zustand zu entfernen, weil damit ein Rückstoß auftreten kann. Die Ursache der Scheibenblockierung herausfinden und beheben. 4) Beim Fortsetzen darf sich die Trennscheibe nicht im Werkstück befinden. Die Scheibe muss die volle Drehzahl erreicht haben, bevor sie ins Werkstück eingeführt wird. Wenn sich beim Start die Scheibe im Werkstück befindet, können Rückstoßkräfte auftreten.

5) Platten oder große Werkstücke müssen zur Verminderung der Einklemmgefahr und möglicher Rückstoßkräfte gestützt werden. Großwerkstücke können durch das Eigengewicht durchhängen. Deshalb müssen sie in der Höhe der Trennlinie an beiden Werkstückkanten gestützt werden.

6) Für einen „Taschenschnitt“ in bestehenden Wänden oder anderen Blindbereichen muss besondere Vorsicht angewendet werden. Die vorstehende Scheibe kann Gas- oder Wasserleitungen, elektrische Kabel oder Gegenstände trennen, was Rückstoßkräfte verursachen kann.

Symbol	Bedeutung
V	Volt
---	Gleichstrom
n	Nenndrehzahl
...min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden.
	Nur für Inneneinsatz.
	Immer einen Augenschutz-Tragen

III. BAUGRUPPE

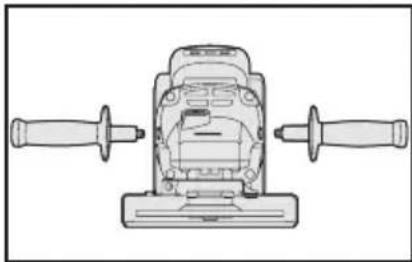

HINWEIS:

Zum Anbringen oder Entfernen eines Seitengriffs muss der Akku entfernt werden.

VORSICHT:

Vor der Inbetriebnahme immer kontrollieren, ob der Seitengriff sicher angebracht ist.

Den Seitengriff wie in der Abbildung gezeigt richtig einschrauben.

VORSICHT:

• Bei sich drehender Spindel darf der Sicherungsstift niemals betätigt werden. Das Werkzeug kann darauf beschädigt werden.

Die Verriegelungstaste drücken, wenn die Spindel nicht drehen soll, wie zum Ein- oder Ausbau von Teilen wie Schleifscheiben, Scheibenschutz usw.

Installieren und Entfernen der Scheibe

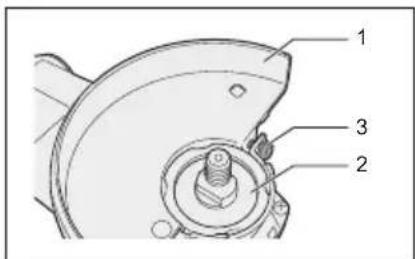

Prüfung vor der Inbetriebnahme

• Ist die richtige Schleifscheibe für den zu schneidenden Gegenstand eingesetzt?
• Ist eine Schleifscheibe der richtigen Höhe eingesetzt?
• Entspricht die eingesetzte Schleifscheibe der nachstehend aufgeführten Sicherheitsbestimmungen? Europa - EN, Australien - AS

1. Schleifscheibenschutz 2. Spindel 3. Schleifscheibenschutzschraube

VORSICHT:

• Bei der Verwendung muss der Schleifscheibenschutz immer am Werkzeug angebracht sein, so dass die geschlossene Seite des Schutzes gegen den Bediener gerichtet ist.
• Stellen Sie sicher, dass Beilagscheiben verwendet werden, wenn diese mit Schleifscheiben aus gebundenem Schleifmittel mitgeliefert werden und wenn diese erforderlich sind;

WARNUNG:

Zum Trennschleifen muss immer der mitgelieferte Schutz verwendet werden. Die Schleifscheibe kann während der Anwendung brechen und mit dem Schleifscheibenschutz lässt sich die Verletzungsgefahr vermindern.

1. Den Schleifscheibenschutz installieren und die Schraube richtig festziehen.

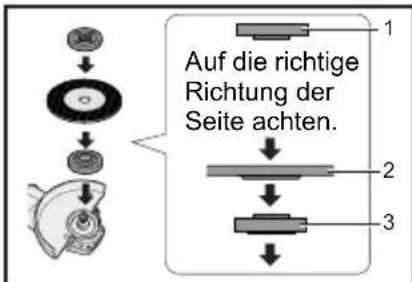

1. Mutter
2. Schleifscheibe
3. Scheibenflansch
4. Den Scheibenflansch und die Scheibe in der abgebildeten Reihenfolge auf die Spindel setzen.
5. Die Mutter auf der Spindel festziehen, so dass die gewölbte Seite zur Gegenseite der Scheibe gerichtet ist.

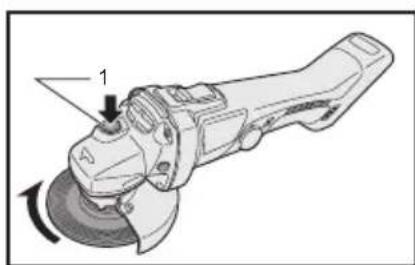

6. Die Spindelverriegelungstaste hineindrücken, um die Spindel festzustellen und die Mutter mit dem Klemmenmutterschlüssel festziehen.

1. Spindelverriegelungstaste

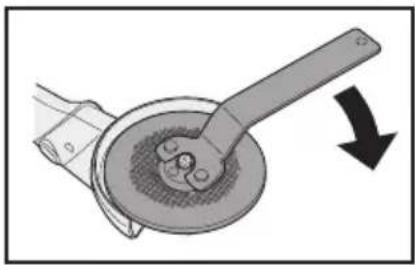

1. Zum Entfernen der Schleifscheibe die Installationsschritte in umgekehrter Reihenfolge ausführen.

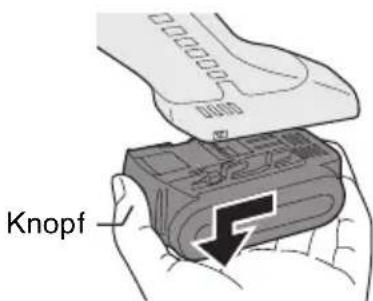

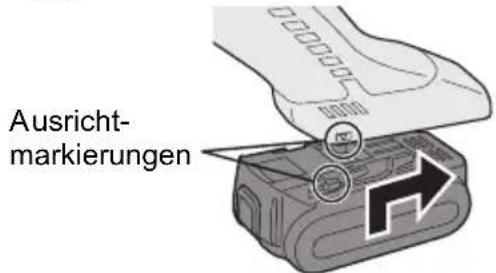

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus:

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.

Den Akku einschieben, bis er einrastet.

1. Zum Entfernen des Akkus:

Zum Abnehmen des Akkus den Knopf an der Vorderseite drücken.

IV. BETRIEB

HINWEIS:

Weil kein Anschluss an einer Netzsteckdose notwendig ist, befindet sich dieses Werkzeug immer in betriebsbereitem Zustand.

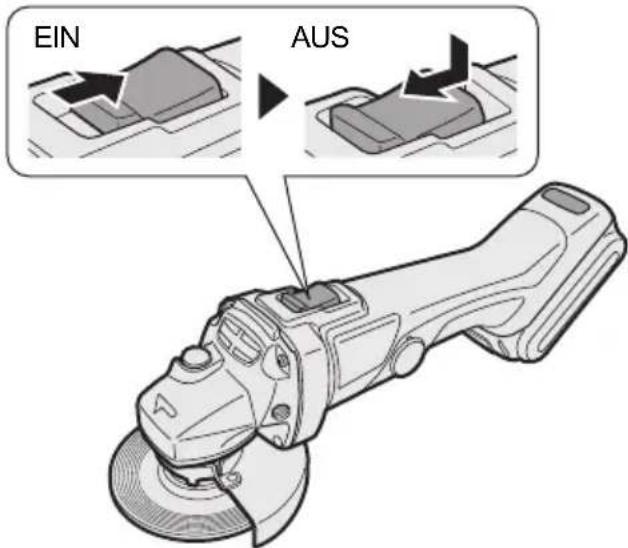

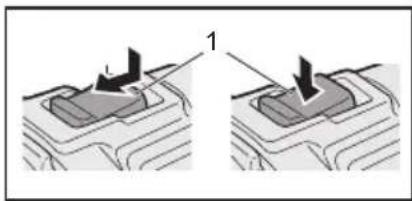

Einschalterbedienung

1. Netzschalter

VORSICHT:

• Vor dem Einsetzen des Akkus in das Werkzeug muss geprüft werden, ob sich der Einschalter richtig bedienen lässt und in die Position „AUS“ zurückkehrt, wenn er in der Schaltermitte gedrückt wird.
• Der Einschalter kann in der „EIN“-Position festgestellt werden. Passen Sie beim Feststellen des Einschalters in der „EIN“-Position auf und halten Sie den Stützgriff und den Griff richtig fest.

Drücken Sie den Einschalter zum Einschalten und schieben Sie ihn gegen die „EIN“-Position. Drücken Sie für einen kontinuierlichen Betrieb die vordere Seite des Einschalters zum Feststellen. Drücken Sie den hinteren Teil des Einschalters zum Ausschalten und schieben Sie ihn gegen die „AUS“-Position.

WARNUNG:

• Auf das Werkzeug sollte keine übermäßige Kraft angewendet werden. Das Gewicht des Werkzeugs erzeugt einen ausreichenden Druck. Durch Kraftanwendung und übermäßigen Druck kann ein Bruch der Schleifscheibe verursacht werden.
• Falls das Werkzeug beim Schleifen fallen gelassen wurde, muss die Schleifscheibe IMMER ausgetauscht werden. Die Schleifscheibe darf nicht angeschlagen werden.
• Vermeiden Sie das Hüpfen oder Blockieren der Schleifscheibe, besonders beim Arbeiten an Ecken, scharfen Kanten usw. Dadurch kann ein Verlust der Kontrolle verursacht werden und es können Rückstoßkräfte auftreten.

VORSICHT:

• Schalten Sie am Ende das Werkzeug immer aus und warten Sie, bis sich die Scheibe nicht mehr dreht, bevor Sie das Werkzeug ablegen.

Sichtprüfung und Scheibenbetriebsprüfung

1. Kontrollieren Sie vor der Inbetriebnahme immer, ob die Scheibe keine Risse aufweist.
2. Führen Sie immer die folgende Betriebsprüfung aus.
3. Die Scheibe muss immer richtig befestigt werden.

	Zeit
Neue Scheibe mehr als 3 Min.
Vor Verwendung der gegenüber Sacheibe	mehr als 1 Min.

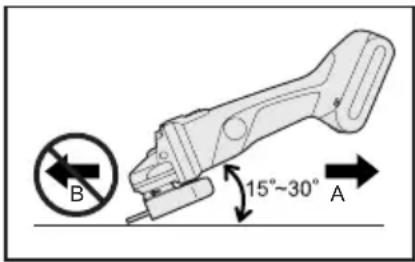

Schleifen

Halten Sie das Werkzeug IMMER mit der einen Hand am Griff und mit der anderen Hand am Seitengriff fest. Schalten Sie das Werkzeug ein und halten Sie die Scheibe an das Werkstück. Halten Sie im Allgemeinen die Schleifscheibe in einem Winkel von ungefähr 15 Grad zur Werkstückoberfläche.

Bei Verwendung einer neuen Schleifscheibe darf der Winkelschleifer nicht in Richtung B bewegt werden, weil sonst das Werkstück angeschnitten wird. Nachdem die Kanten der neuen Schleifscheibe durch die Verwendung abgerundet sind, kann die Schleifscheibe in beiden Richtungen A und B verwendet werden.

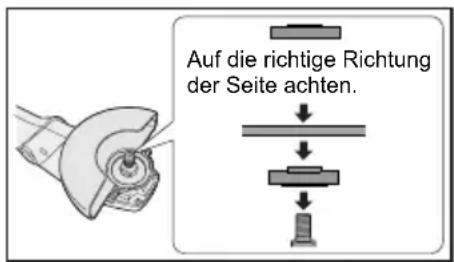

Trennscheibenschutz (EY9X213E) (als Sonderzubehör erhältlich)

WARNUNG:

• Bei Verwendung einer Trennscheibe muss der entsprechende Trennscheibenschutz verwendet werden.
• Eine Trennscheibe darf niemals zum Schleifen verwendet werden. Die Trennscheibe darf nicht eingeklemmt oder mit übermäßigen Kräften belastet werden. Versuchen Sie nicht, eine übermäßige Schnitttiefe zu erreichen. Eine Überbeanspruchung der Trennscheibe führt zu einer erhöhten Belastung und die Möglichkeit eines Verreißens oder Blockierens im Schnitt und einer Motorüberhitzung erhöht sich.
• Schalten Sie nicht ein, wenn sich die Scheibe im Werkstück befindet. Dadurch kann die Trennscheibe blockiert werden und es können Rückstoßkräfte auftreten. Die Scheibe muss die volle Drehzahl erreicht haben, bevor sie ins Werkstück eingeführt wird.
• Während des Trennschleifens darf der Winkel der Scheibe nicht geändert werden. Bei Anwendung von Seitenkräften (wie beim Schleifen) auf die Trennscheibe kann die Scheibe reißen und brechen, so dass eine hohe Verletzungsgefahr vorhanden ist.

VORSICHT:

• Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Akkuwechsel abkühlen.
• Blockieren Sie nicht die seitlichen Ventilationsöffnungen des Gehäuses während des Betriebs. Anderenfalls wird die Maschinenfunktion beeinträchtigt, was zu einem Ausfall führen kann.
• Überlasten Sie den Motor des Werkzeugs nicht. Hierdurch kann die Maschine beschädigt werden.
• Halten Sie das Werkzeug so, dass die Abluft aus den Ventilationsöffnungen im Gehäuse nicht direkt gegen Ihre Haut geblasen wird. Anderenfalls können Sie sich verbrennen.

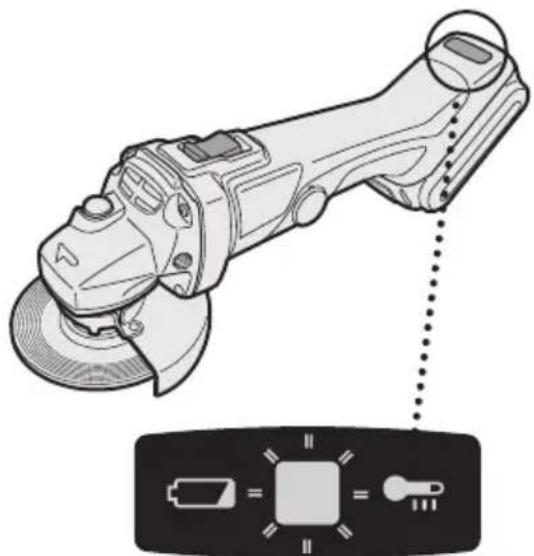

Anzeige für Einschaltsicherung

Der Winkelschleifer lässt sich nicht einschalten, wenn sich der Schalter in der Position „EIN“ befindet (Schalterhebel auf „EIN“), selbst bei eingesetztem Akku. Die Warnleuchte blinkt, um anzuzeigen, dass die Einschaltsicherung betätigt wurde.

Stellen Sie den Schalter in die Position „AUS“ (Schalterhebel auf „AUS“) und drücken Sie den Schalter wieder in die Position „EIN“ (Schalterhebel auf „EIN“) zurück.

Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Blinken: Überhitzung. Zeigt an, dass der Betrieb wegen Akku-Überhitzung angehalten wurde.

Die Überhitzungs-Schutzfunktion hält den Betrieb an, um den Akku im Falle einer Überhitzung zu schützen. Wenn diese Funktion aktiv ist, blinkt die Überhitzungs-Warnlampe am Bedienfeld.

• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Gerät gründlich abkühlen (mindestens 30 Minuten). Der Akku ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Vermeiden Sie Arbeitsgänge, die dazu führen, dass der Überhitzungsschutz mehrfach aktiviert wird.

Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (Keine Ladung) Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entladen von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Das Werkzeug ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe. - Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

-Einschaltsicherungsfunktion

• Wenn bei eingesetztem Akku der Einschalter auf „EIN“ gestellt wird, kann in diesem Fall das Werkzeug nicht eingeschaltet werden. Die Leuchte blinkt langsam, um anzuzeigen, dass die Einschaltsicherungsfunktion aktiviert ist.
• Zum Einschalten muss der Einschalter zuerst auf „AUS“ gestellt und danach in die Position „EIN“ geschoben werden.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku (EY9L40/EY9L41)

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen. - Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen. Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.
• Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhindern, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Materialrecycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

Vorsichtsmaßnahmen für Li-Ion-Akku

• Wenn die Temperatur des Akkus unter ca. -10 °C (14 °F) sinkt, wird der Ladevorgang automatisch abgebrochen, um eine Schädigung des Akkus zu vermeiden.

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

• Der Umgebungstemperaturbereich liegt zwischen 0 °C und 40 °C. Wenn der Akku bei einer Akkutemperatur unter 0 °C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0 °C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen lassen, wenn er mehr als 2 × hintereinander aufgeladen wurde.
• Während des Aufladens kann sich das Ladegerät leicht erwärmen. Das ist normal. Der Akku darf nicht zu lange aufgeladen werden.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie den Akku vor Gebrauch auf.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.
2. Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen.
3. In Pfeilrichtung nach vorn schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
4. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie ein autorisiertes Kundendienstzentrum.
5. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

Ni-MH/Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
2. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an ein autorisiertes Kundendienstzentrum.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

ANZEIGELAMPEN

Leuchten in Grün

Das Ladegerät ist an eine Netzsteckdose angeschlossen.

Ladebereitschaft hergestellt.

Schnelles Blinken in Grün

Ladevorgang ist abgeschlossen. (Volle Ladung)

Blinken in Grün

Der Akku ist zu etwa 80% aufgeladen. (Nutzbare Ladung.

Nur Li-Ion)

Leuchten in Grün

Ladevorgang läuft.

Leuchten in Orange

Akku ist kalt.

Der Akku wird langsam geladen, um seine Belastung zu reduzieren.

Blinken in Orange

Der Akku ist warm geworden. Der Ladevorgang beginnt

wieder, wenn die Temperatur des Akkus gefallen ist.

Beträgt die Temperatur des Akkus -10 °C oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken.

Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt (nur Li-Ion).

Ladezustandslampe

Links: Grün, rechts: Orange wird angezeigt.

Schnelles Blinken in Orange und Grün

Keine Ladung möglich. Verstaubt oder Defekt des Akkus.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Austauschen der Kohlebürsten

Halten Sie die Kohlebürsten sauber, so dass sie in den Haltern frei schleifen können. Falls sie weniger als 5mm (3/16") kürzer sind, müssen beide Kohlebürsten miteinander ausgetauscht werden. Es dürfen nur identische Kohlebürsten verwendet werden.

Setzen Sie das Ende eines Schlitz-Bitschraubendrehers in die Kerbe am Ende des Tools und heben Sie die Bürstenkappenabdeckung ab.

1. Bürstenkappenabdeckung
2. Bürstenkappe

Entfernen Sie die Kappen mit einem Schraubendreher. Nehmen Sie die abgenutzten Kohlebürsten heraus, setzen Sie die neuen Bürsten ein und sichern Sie die Bürstenkappen.

Bringen Sie die Bürstenkappenabdeckung wieder am Tool an.

Für die Einhaltung der PRODUKT-SICHERHEIT und ZUVERLÄSSIGKEIT sollen Reparaturen, Wartungsarbeiten und Einstellungen stets von einem autorisierten Panasonic Kundendienst ausgeführt und ausschließlich die richtigen Panasonic-Ersatzteile verwendet werden.

V. WARTUNG

Zum Abwischen der Einheit verwenden Sie ausschließlich ein trockenes, weiches Tuch. Verwenden Sie kein feuchtes Tuch, Verdünner, Benzin oder andere flüchtige Lösungsmittel zum Reinigen.

VI. ZUBEHÖR

VORSICHT:

• Die Verwendung von anderen Zubehörteilen, die nicht in dieser Anleitung aufgeführt sind, kann zu Brand, elektrischen Schlägen oder Verletzungen führen. Verwenden Sie ausschließlich das empfohlene Zubehör.
• Mit dem Tool wird ein Schutz für die Verwendung mit einer Schleifscheibe mitgeliefert. Mit einem entsprechenden Trennscheibenschutz lässt sich auch eine Trennscheibe verwenden. Für die Verwendung des Panasonic-Winkelschleifers mit empfohlenem Zubehör, das bei einem Panasonic-Verteiler oder einem Kundendienst erhältlich ist, müssen auch alle notwendigen Befestigungselemente und Schutze, deren Verwendung in dieser Bedienungsanleitung empfohlen wird, beschafft werden. Bei Missachtung besteht eine hohe Verletzungsgefahr.

Schleifscheibe

• EY9X202E

Scheibendurchmesser 115 mm (4-1/2) x 6 mm (1/4") x 22 mm (7/8")

Schleifscheibenschutz - EY9X212E

Trennscheibe

• EY9X203E

Scheibendurchmesser 115 mm (4-1/2) x 2,5 mm (3/32") x 22 mm (7/8")

Trennscheibenschutz (für Trennscheibe)

• EY9X213E

Scheibenflansch - EY9X221E

Mutter - EY9X231E

VII. TECHNISCHE DATEN

HAUPTGERÄT

Scheibendurchmesser 115 mm (4-1/2")
Scheibenlochdurchmesser 22 mm (7/8")
Spindelgewinde M14
Motorspannung 14,4 V DC
Nenndrehzahl 9500 min	-1 (rpm)
Gewicht (mit Akku: EY9L40/EY9L41)	2,2 kg (4,8 lbs)
Gesamtlänge 361 mm (14-7/32")
Geräusche, Vibration Siehe beiliegendes	Blatt

AKKU

Modell	EY9L40	EY9L41
Akku	Li-Ion-Akku
Nennspannung	14,4 V DC (3,6 V × 4 Zellen)
Nennkapazität	3 Ah 3,3 Ah

AKKU-LADEGERÄT

Modell	EY0L80
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht	0,95 kg (2,1 lbs)

[Li-Ion-Akku]

Ladezeit	3 Ah	14,4 V 21,6 V	28,8 V
		EY9L40 EY9L60 Nutzbar: 35 Min.	EY9L80 Nutzbar: 45 Min.	Nutzbar: 55 Min.
		Voll: 50 Min.	Voll: 60 Min.	Voll: 70 Min.

Ladezeit	3,3 Ah	14,4 V
		EY9L41 Nutzbar: 45 Min. Voll: 60 Min.

[Ni-MH/Ni-Cd-Akku]

Ladezeit		7,2 V 9,6 V 12 V 15		6 V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 Min.
	2 Ah	EY9168	EY9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108
		30 Min. 60 Min.
	3 Ah			EY9200	EY9230	EY9210	90 Min.
				45 Min.
	3,5 Ah			EY9201	EY9231	EY9251
				55 Min. 65 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte nehmen Sie auf den neuesten Generalkatalog Bezug.

HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.

OPMERKING:

Opladen ist nicht möglich. Stof auf dem Akku oder Akku defekt.

VII. TECHNISCHE DATEN

HAUPTEINHEIT

I. VERWENDUNG

Kontrollleuchte für Funktionen des Einschaltschutzes

VI. ZUBEHÖR

WICHTIG:

II. ZUSÄTZLICHE SICHERHEITSREGELN

VI. ZUBEHÖR

VORSICHT:

I. LIEFERUMFANG
