GEBRUIKSAANWIJZING EY46A2 PANASONIC

Snoerloze haakse slijper

Amoladora angular inalámbrica

Akku-vinkelslibemaskine

Sladdlös vinkelslipmaskin

Batteridrevet vinkelsliper

Ladattava kulmahiomakone

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri. Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

I. GEBRUIKSDOEL

Dank u voor de aanschaf van de Panasonic haakse slijper. Het krachtige slijpvermogen van dit gereedschap in combinatie met het gemak van de oplaadbare accu staan garant voor uitstekende slijpprestaties. Deze haakse slijper dient enkel gebruikt te worden voor slijpen en afbramen.

GEVAAR

Dit product is een slijpgereedschap, bestemd voor slijpen. De machine heeft een draaiende schijf die u diep kan snijden en ernstig of dodelijk letsel kan veroorzaken. Lees daarom deze handleiding en de veiligheidswaarschuwingen op het gereedschap nauwkeurig en neem alle veiligheidsinstructies in acht om dergelijk letsel te voorkomen.

⚠ WAARSCHUWING

Om het risico van letsel te verminderen, tijdens het slijpen altijd gebruik maken van de juiste veiligheidsuitrusting.

Hoe deze handleiding te gebruiken

• Lees deze handleiding volledig vóór u begint te werken met uw slijpmachine. Als u de slijpmachine door andere personen laat gebruiken, zorg dan dat ze eerst deze handleiding lezen of op de hoogte worden gebracht van het correcte gebruik en alle veiligheidsvoorschriften met betrekking tot de slijpmachine.
• Bewaar deze handleiding zodat u ze later kunt raadplegen. De handleiding bevat belangrijke veiligheidsinformatie waaraan u zich dient te houden om de slijpmachine veilig te gebruiken.
• In deze handleiding en op het product vindt u de volgende trefwoorden:

OPMERKING:

Opmerkingen geven bijkomende informatie die u nodig heeft voor de slijpmachine.

OPGELET

Opgelet duidt op een potentieel gevaarlijke situatie, die kan leiden tot een lichte of gematigde kwetsuur indien ze niet wordt vermeden. Opgelet maakt u ook attent op onveilige handelingen die moeten worden vermeden.

⚠ WAARSCHUWING

Waarschuwing duidt op een potentieel gevaarlijke situatie, die kan leiden tot zware kwetsuren of de dood indien ze niet wordt vermeden.

GEVAAR

Gevaar duidt op een dreigend gevaar dat zal leiden tot zware kwetsuren of de dood indien het niet wordt vermeden.

Lees voor gebruik het boekje "Veiligheidsinstructies" en ook de onderstaande opmerkingen.

II. AANVULLENDE VELIGHEIDS- VOORSCHRIFTEN

Veiligheidsinstructies voor alle handelingen

Algemene veiligheidsinstructies voor slijpen of snijden:

1) Dit elektrisch gereedschap is bedoeld voor gebruik als een slijp-of snijmachine. Lees alle veilig-heidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap worden geleverd. Niet opvolgen van alle onderstaande instructies kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

2) Gebruik van dit elektrisch gereedschap voor afschuren, staalborstelen of polijsten wordt niet aanbevolen. Gebruik van dit elektrisch gereedschap voor doeleinden waarvoor dit niet geschikt is kan gevaar opleveren en lichamelijk letsel veroorzaken.

3) Gebruik geen accessoires die niet specifiek ontworpen en aanbevolen zijn door de fabrikant van het gereedschap. Enkel het feit dat het accessoire aan uw elektrisch gereedschap bevestigd kan worden betekent niet dat dit veilig gebruikt kan worden.

4) De nominale snelheid van het accessoire moet tenminste gelijk zijn aan de maximum snelheid die op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan hun NOMINALE SNELHEID kunnen stuk draaien en uit elkaar vliegen.

5) De buitendiameter en de dikte van uw accessoire moet binnen

de nominale capaciteit van uw elektrisch gereedschap vallen. Accessoires van een verkeerde maat kunnen niet voldoende beveiligd of onder controle gehouden worden.

6) Schroefdraadmontage van accessoires moet overeenkomen met de schroefdraad van de slijpspindel. Voor accessoires gemonteerd door flenzen, moet het asgat van de accessoire passen met de plaatsingsdiameter van de flens. Accessoires die niet overeenkomen met de montage hardware van het elektrische gereedschap zullen uit balans raken, overmatig trillen en mogelijk verlies van controle veroorzaken.

7) Gebruik geen beschadigde accessoires. Inspecteer voor elk gebruik het accessoire zoals slijpwielen op afgebroken stukjes en barsten. Als het elektrisch gereedschap of het accessoire is komen te vallen, dit inspecteren op beschadiging of een onbeschadigd accessoire monteren. Plaats na het inspecteren en monteren van een accessoire uzelf en omstanders uit de buurt van het vlak van het draaiende accessoire en laat het elektrisch gereedschap gedurende één minuut onbelast op maximum snelheid draaien. Normaal zullen beschadigde accessoires tijdens deze testperiode stuk gaan.

8) Draag beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag al naar gelang de omstandigheden een stofmasker, gehoorbescherming, handschoenen en een werkschort dat slijpsel of kleine materiaaldeeltjes kan tegenhouden. De oogbescherming moet rondvliegende deeltjes die door diverse werkzaamheden worden geproduceerd kunnen tegenhouden. Het stofmasker of respirator moet deeltjes die door uw werkzaamheden geproduceerd worden kunnen filteren. Langdurige blootstelling aan geluid met hoge intensiteit kan tot gehoorverlies leiden.

9) Houd omstanders op veilige afstand van de werkplek. Alle personen die de werkplek betreden moeten veiligheidsuitrusting dragen. Materiaalfragmenten of een defect geraakt accessoire kunnen wegspringen en letsel veroorzaken buiten de onmiddellijke omgeving van de werkplek.

10) Houd het elektrische gereedschap alleen vast bij geïsoleerde grijpvlakken bij het uitvoeren van werk waarbij het snijgereedschap mogelijk in aanraking kan komen met verborgen bedrading. Contact met een „actieve” draad zal ook blootgestelde metalen delen van het elektrische gereedschap „actief" maken en kan de gebruiker een elektrische schok geven.

11) Plaats het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, kan het snoer doorgesneden of verstrikt raken en kan uw hand of arm in het draaiende accessoire getrokken worden.

12) Leg het elektrisch gereedschap nooit neer totdat het accessoire volledig tot stilstand is gekomen. Het draaiende accessoire kan zich in het oppervlak vastzetten zodat u de controle over het elektrisch gereedschap verliest.

13) Laat het elektrisch gereedschap niet draaien wanneer u dit naast u draagt. Wanneer het draaiende accessoire per ongeluk in contact komt met uw kleding kan dit daarin verstrikt raken en kan het accessoire in uw lichaam worden getrokken.

14) Reinig regelmatig de ventilatieopeningen van het elektrisch gereedschap. De ventilator van de motor trekt stof in de behuizing en een overmatige opeenhoping van metaalpoeder kan gevaar voor elektrische schokken opleveren.

15) Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen. Deze materialen kunnen door vonken tot ontbranding komen.

16) Gebruik geen accessoires waarvoor een vloeibaar koelmiddel vereist is. Gebruik van water of overig vloeibaar koelmiddel kan elektrokuitie of schok tot gevolg hebben.

Verdere veiligheidsinstructies voor alle handelingen

Terugslag en verband houdende waarschuwingen

Terugslag is een plotselinge reactie van een draaiende schijf, steunplaat, borstel of ander accessoire dat klemgeraakt of vastgelopen is. Klemraken of vastlopen veroorzaakt snel afslaan van het draaiende accessoire dat daardoor het elektrisch gereedschap bij het punt van klemraken eigenmachtig in de richting forceert tegenovergesteld aan de draairichting van het accessoire. Als bijvoorbeeld een slijpschijf vastgelopen of klemgeraakt is in het werkstuk, kan de rand van de schijf dat in het klempunt zit zich gaan vastzetten in het materiaaloppervlak waardoor de schijf omhoog kan springen of terugslaan. De schijf kan in de richting van de gebruiker of van deze vandaan springen, afhankelijk van de draairichting van de schijf op het punt van klemraken. Slijpschijven kunnen onder deze omstandigheden ook breken. Terugslag is het resultaat van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde bedieningsprocedures of omstandigheden en kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen zoals hieronder aangegeven.

1) Houd het elektrische gereedschap stevig in uw greep en houd uw lichaam en arm in een positie waarbij terugslagkrachten opgevangen kunnen worden. Gebruik altijd de extra handgreep, indien voorzien, voor maximale controle over terugslag of reactiekoppel bij het opstarten. De gebruiker kan reactiekoppel of terugslagkrachten onder controle houden als de juiste voorzorgsmaatregelen worden genomen.

2) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.

3) Breng uw lichaam niet in een positie op een plaats waar het elektrisch gereedschap in het geval van terugslag naar toe kan bewegen. Terugslag forceert het gereedschap in

een richting tegenovergesteld aan de beweging van het wiel bij het punt van vastlopen.

4) Wees bijzonder voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Voorkom dat het accessoire terugspringt en vastloopt. Hoeken, scherpe randen of terugspringen hebben de neiging het draaiende accessoire te laten vastlopen en kan verlies van controle of terugslag veroorzaken.

5) Bevestig geen zaagketting, zaagblad voor houtsnijwerk of een getand zaagblad. Dergelijke bladen veroorzaken vaak terugslag en verlies van controle.

Aanvullende veiligheidsinstructies voor slijpen en snijden

Specifieke veiligheidsinstructies voor slijpen of snijden:

1) Gebruik uitsluitend typen schijven die aanbevolen zijn voor uw elektrisch gereedschap en de specifieke beveiliging die bestemd is voor de gekozen schijf. Schijven waarvoor het elektrisch gereedschap niet geschikt is kunnen niet voldoende beveiligd worden en zijn onveilig.

2) Het slijpoppervlak van in het midden ingedrukte schijven moet gemonteerd worden onder het vlak van de afschermingslip. Een onjuist gemonteerde schijf die uitsteekt uit het vlak van de afschermingslip kan niet voldoende worden beschermd.

3) De beveiliging moet stevig bevestigd worden aan het elektrisch gereedschap en in positie gebracht worden voor maximale veiligheid, zodat een zo klein mogelijk gedeelte van de schijf blootligt in de richting van de gebruiker. De afscherming helpt bij het beschermen van de gebruiker tegen gebroken schijfdelen en per ongeluk contact met schijf en vonken dat kleding zou kunnen doen ontbranden.

4) Schijven mogen enkel gebruikt worden voor de aanbevolen toepassingen. Bijvoorbeeld: niet

afbramen met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor doorslijpen met de buitenste rand; als er zijdelings kracht op deze schijven wordt uitgeoefend kunnen deze breken.

5) Gebruik altijd onbeschadigde schijfflenzen die de juiste maat en vorm hebben voor de door u gekozen schijf. Juiste schijfflenzen ondersteunen de schijf en verminderen daardoor de kans op het stuk gaan van de schijf. Flenzen voor doorslijpschijven kunnen afwijken van die voor afbraamschijfflenzen.

6) Gebruik geen versleten schijven van groter elektrisch gereedschap. Een schijf dat bedoeld is voor een groter elektrisch gereedschap is niet geschikt voor de hogere snelheid van een kleiner gereedschap en kan uit elkaar springen.

Aanvullende veiligheidswaarschuwingen specifiek voor snijwerkzaamheden:

1) Laat de doorslijpschijf niet vastlopen en oefen er geen overmatige druk op uit. Probeer geen overmatig diepe insnijding te maken. Teveel druk op de schijf verhoogt de belasting en de kans op verdraaiing of vastlopen van de schijf in de snede en mogelijkheid van terugslag en stuk gaan van de schijf.

2) Breng uw lichaam niet in een positie in lijn met en achter het draaiende wiel. Wanneer de schijf, op het punt van gebruik, van uw lichaam vandaan beweegt, kan door een mogelijke terugslag de draaiende schijf en het elektrisch gereedschap direct naar u toe geforceerd worden.

3) Wanneer de schijf is klemgeraakt of wanneer het snijden om een andere reden wordt onderbroken, het elektrisch gereedschap uitschakelen en het elektrisch gereedschap op de plaats vasthouden totdat de schijf volledig gestopt is. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf in beweging is omdat anders de kans bestaat op terugslag.

Onderzoek de oorzaak van het klemraken van de schijf en neem passende maatregelen om de oorzaak te verhelpen.

4) Start het snijden niet opnieuw in het werkstuk. Laat de schijf eerst op volle snelheid draaien en breng dit opnieuw voorzichtig in de snede. Het schijf kan klemraken, wegspringen of terugslaan als het elektrisch gereedschap opnieuw in het werkstuk gestart wordt.
5) Ondersteun panelen of werkstukken van grote afmeting om het risico van klemraken van de schijf of terugslag minimaal te houden. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Plaats steunen onder het werkstuk in de buurt van de snijlijn en bij de rand van het werkstuk aan beide zijden van de schijf.
6) Wees extra voorzichtig bij het maken van uitsnijdingen in bestaande muren of op andere verborgen plaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag kunnen veroorzaken doorsnijden.

Symbol	Betekenis
V Volt
---	Gelijkstroom
n Nominale snelheid
... min ^-1	Omwentelingen of toeren per minuut
Ah	Elektrische capaciteit van de accu
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
[A06Y]	Alleen voor gebruik bin-nenshuis.
	Draag altijd oogbescherming

oplaadbare gereedschap.

• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongeluk-ken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen.
• Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zijn.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.

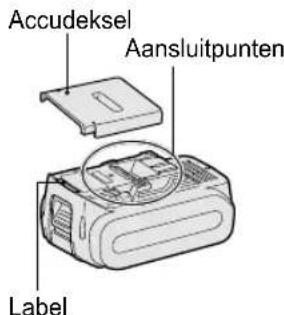

• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de occupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitte-ontwikkeling, ontbranding of barsten van de accu.

⚠ WAARSCHUWING

- Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit

III. MONTAGE

OPMERKING:

Bij het bevestigen of verwijderen van een handgreep, koppel de accu dan los van het gereedschap.

Zorg er altijd voor dat de handgreep veilig is geïnstalleerd voor het gebruik.

- Schroef de zijhendel stevig vast zoals getoond in de afbeelding.

OPGELET

Nooit de borgpen in werking stellen wanneer de as draait. Het gereedschap kan beschadigd raken.

- Druk de vergrendelknop in om het draaien van de as te voorkomen bij het installeren of verwijderen van onderdelen, zoals de schijf, schijfbeschermer, enz.

Monteren of verwijderen van de schijf Inspectie voor gebruik

• Is voor het voorwerp dat afgeslepen gaat worden de juiste afbraamschijf gemonteerd?
• Is er een afbraamschijf met een geschikte maat voor het gereedschap gemonteerd?
• Is de juiste schijf geplaatst in overeenstemming met de hieronder beschreven veiligheidsstandaard? Europa - EN, Australië - AS

1. Afbraamschijfbeschermkap
   2.As
2. Bevestigingsschroef van afbraamschijf-beschermkap

OPGELET

- Tijdens gebruik dient de afbraamschijfbeschermer altijd

zodanig op het gereedschap gemonteerd worden dat de gesloten kant van de beschermer altijd in de richting staat van de gebruiker.

- Zorg dat u, indien meegeleverd en nodig, vloeiblokken gebruikt met het aangehechte schuurprodukt;

⚠ WAARSCHUWING

- Maak bij gebruik van het gereedschap altijd gebruik van de meegeleverde beschermer. De afbraamschijf kan tijdens gebruik uit elkaar springen en de afbraamschijfbeschermer helpt de kans op persoonlijk letsel te verminderen.

1. Monteer de afbraamschijfbeschermer en draai vervolgens de schroef stevig vast.


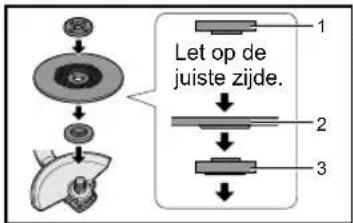

1. Klemmoer
2. Schijf

3. Schijfflens

4. Monteer de schijfflens en de schijf op de as in de volgorde zoals getoond in de afbeelding.

5. Draai de klemmoer vast op de as met de holle zijde in tegenovergestelde richting van de schijf.

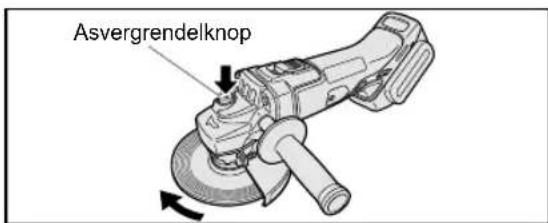

6. Duw de asvergrendelknop in om de as op zijn plaats vast te houden en gebruik dan de klemmoersleutel om de klemmoer stevig vast te draaien.

Asvergrendelknop

1. Volg voor het verwijderen van de schijf de installatieprocedure in omgekeerde volgorde op.

Bevestigen of verwijderen van de accu

! OPGELET

- Controleer voordat u de accu aanbrengt of de hoofdschakelaar van het gereedschap goed werkt en terugkeert naar de "OFF" stand wanneer u deze loslaat.

1. Bevestigen van de accu:

Lijn de gemarkeerde punten met elkaar uit en bevestig de accu.

- Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

Uitlijntekens

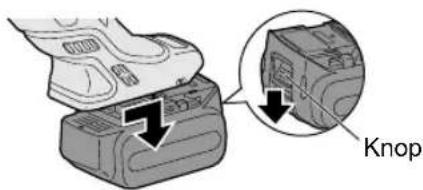

1. Verwijderen van de accu:

Druk de knop omlaag en schuif de accu naar voren.

Knop

IV. GEBRUIK

OPMERKING:

Houd er rekening mee dat dit gereedschap altijd bedrijfsklaar is, aangezien dit niet in een stopcontact gestoken hoeft te worden.

Gebruik van de hoofdschakelaar

OPGELET

- Alvorens de accu in het gereedschap te plaatsen, altijd er op letten dat de hoofdschakelaar correct werkt en in de "OFF" stand terugspringt wanneer de achterzijde

van de hoofdschakelaar ingedrukt wordt.

- De hoofdschakelaar kan in de stand "ON" vergrendeld worden. Blijf waakzaam wanneer u het gereedschap in de stand "ON" vergrendelt en neem het gereedschap stevig bij de steunhendel en de handgreep vast.

Voor het starten van het gereedschap de hoofdschakelaar indrukken en naar de stand "ON" schuiven.

Druk voor continu gebruik de voorkant van de hoofdschakelaar in om deze te vergrendelen.

Om het gereedschap te stoppen, druk op de achterkant van de stroomschakelaar, dan keert het terug naar de „OFF"-positie.

⚠ WAARSCHUWING

• Forceren van het gereedschap mag nooit nodig zijn. Door het gewicht van het gereedschap wordt voldoende druk uitgeoefend. Forceren en overmatige druk kan gevaarlijk breken van de schijf veroorzaken.
• ALTIJD de schijf vervangen als tijdens het slijpen het gereedschap op de grond is gevallen.
• NOOIT met de schijf ergens tegen slaan of stoten.
• Voorkom dat de schijf terugspringt en vastloopt, vooral bij het bewerken van hoeken en scherpe randen, enz. Dit kan verlies van controle en terugslag veroorzaken.

OPGELET

Schakel na gebruik het gereedschap altijd uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te zetten.

Visuele inspectie en werkingstest van de schijf

1. Controleer voor gebruik dat de schijf geen barsten vertoont.
2. Voer altijd als volgt een werkingstest op het blad uit.
3. Zorg er altijd voor dat de schijf stevig bevestigd is.

	Werkingstesttijd
Geheel nieuwe schijf	meer dan 3 min.
Voor gebruik op huidige schijf	meer dan 1 min.

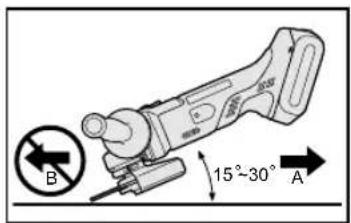

Slijpen

B 15°~30° A

Houd het gereedschap ALTIJD stevig vast met één hand op de grip en de andere op de handgreep. Schakel het gereedschap in en plaats het wiel of de schijf vervolgens op het werkstuk. Houd in het algemeen de rand van de schijf onder een hoek van ongeveer 15°-30° ten opzichte van het oppervlak van het werkstuk.

Laat bij gebruik van een nieuwe schijf de slijpmachine niet in richting B werken om dat dit anders in het werkstuk zal snijden. Wanneer de rand van de schijf eenmaal door gebruik is afgerond, kan er met de schijf zowel in richting A als B gewerkt worden.

Gebruik van een door- slijpschijfbeschermer (Beschikbaar als accessoire, niet meegeleverd)

Let op de juiste zijde. 1 2 3 4

1. Klemmoer
2. Doorslijpschijf
3. Schijfflens
4. As

⚠ WAARSCHUWING

• Bij gebruik van een doorslijpschijf, er voor zorgen enkel de doorslijpschijf-beschermer te gebruiken die voor dit gebruik met de doorslijpschijf bestemd is.
• Gebruik NOOIT de doorslijpschijf voor afbramen.
• Laat de schijf niet vastlopen en oefen er geen overmatige druk op uit. Probeer geen overmatige diepe insnijding te maken. Teveel druk op de doorslijpschijf verhoogt de belasting en de kans op verdraaiing of vastlopen van de schijf in de snede en mogelijkheid van

terugslag, stuk gaan van de schijf en oververhitting van de motor.

• Niet starten wanneer de schijf zich in het werkstuk bevindt. Dit veroorzaakt klemraken van de schijf of terugslag. Laat de schijf eerst op volle snelheid draaien en snijd dan voorzichtig het werkstuk.
• Verander tijdens snijwerkzaamheden nooit de hoek van de schijf. Het uitoefenen van zijdelingse druk op de schijf (zoals bij slijpen), veroorzaakt barsten en breken van de schijf met de kans op ernstig letsel.

OPGELET

• Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.
• Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden. Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt.
• Zorg dat u het gereedschap (motor) NIET overbelast. Dit kan resulteren in beschadiging van het gereedschap.
• Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen.

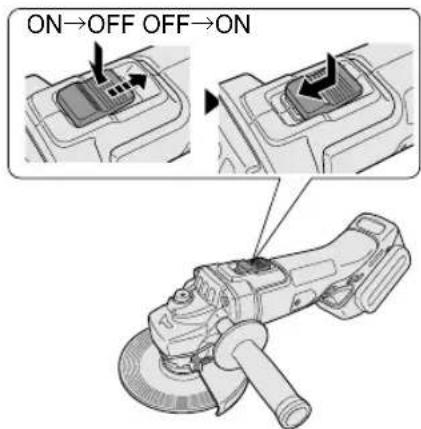

Indicatorlampje voor inschakelvergrendelingsfunctie

De slijper zal niet starten wanneer de accu is geplaatst met de schakelaar in de AAN-positie (schakelhendel op AAN). Het waarschuwingslampje zal knipperen op dit moment om aan te geven dat de 'inschakelvergrendelingsfunctie' heeft gewerkt.

Druk de schakelaar in de OFF stand (schakelaarhendel op OFF) en druk deze dan terug naar de ON stand (schakelaarhendel op ON) om de slijpmachine te starten.

ON→OFF OFF→ON

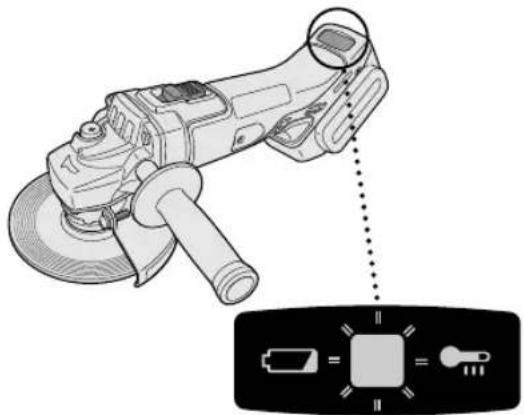

Oververhitting-waarschu- wingslampje

Uit (normale werking)

Knippert: Oververhitting De werking van het gereedschap is gestopt omdat de accu te heet is geworden.

Om de accu te beschermen, dient u rekening te houden met het volgende bij uitvoering van deze handeling.

• Als de batterij heet wordt, zal de beschermingsfunctie worden geactiveerd en zal de motor of de batterij stoppen met werken. Het waarschuwingslampje oververhitting op het bedieningspaneel
  gaat branden of knipperen wanneer deze functie is ingeschakeld.
• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschu-wingslampje uitgaat.
• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevings-temperaturen (zoals in de zomer), be-staat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in wer-king treedt.
• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zo-als in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie niet in wer-king treedt.
• De prestatie van de EY9L42 is aan-zienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.
• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F).

Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

- Laat een koude accu (kouder dan 0°C (32°F)), voordat deze in een warme omgeving wordt opgeladen, eerst minimaal een uur in deze ruimte liggen om de accu op temperatuur te laten komen.

Waarschuwingslampje voor lage accuspanning

Uit (normale werking)

Knippert (Accu is ontladen) De accu-beveiligings- functie is geactiveerd.

Buitensporige (volledige) ontlading van een lithium-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.
• Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het zijn dat het apparaat ineens stopt met werken zonder dat het 'accu bijna leeg'-waarschuwingslampje eerst flikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen.
• Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen

overontlading is mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu

- Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt. - Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft alvorens de accu te laden.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

- Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

- Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

- Wanneer de accu van de hoofdbehuizing van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van oplaadbare accu's is beperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een officiëel erkend inzamelpunt voor chemisch afval te brengen.

Li-ion accu

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Aanbevelingen voor gebruik

Accudeksel Aansluitpunten Label

Zorg ervoor het accudeksel te gebruiken

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren
• dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.

- Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

OPGELET

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

- Als de accu te warm wordt, wordt de beveiligingsfunctie geactiveerd en stopt de werking van de accu. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze functie actief is.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.
• Als de accu niet goed is bevestigd wanneer de schakelaar wordt aangezet, gaan het oververhitting waarschuwingslampje en het laag accuniveau waarschuwingslampje knipperen om aan te geven dat veilig gebruik niet mogelijk is en zal de hoofdeenheid niet normaal draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.

[Acculader] Opladen

LET OP

• De lader is ontworpen voor gebruik met standaard elektrische stroom, zoals vermeld op het typeplaatje. Laad alleen bij de spanning aangeduid op het typeplaatje van het apparaat, bijv. 230 V/50 Hz.
• Probeer het apparaat niet bij een andere spanning of frequentiewaarde te gebruiken.
• Het omgevingstemperatuurbereik ligt tussen 0°C (32°F) en 40°C (104°F).
• Als de accu wordt gebruikt terwijl de accutemperatuur lager is dan 0°C (32°F) kan het gereedschap mogelijk niet goed functioneren.
• Als de temperatuur van de accu daalt naar ongeveer onder 0°C (32°F) zal opladen automatische stoppen om verslechtering van de accu te voorkomen.
• Gebruik de lader bij temperaturen tussen 0°C en 40°C en laad de accu op bij een temperatuur gelijk aan die van de batterij zelf. (Er mag niet meer dan een verschil van 15°C zijn tussen de temperaturen van de accu en de oplaadlocatie).
• Bi het laden van een koude accu (lager dan 0 °C (32 °F)) op een warme plaats, laat u de accu op zijn plaats liggen en wacht langer dan een uur om de accu op te warmen tot het niveau van de omgevingstemperatuur.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

• Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.

• Maak de acculader los wanneer deze niet wordt gebruikt.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Hoe opladen

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu stevig in de lader.

2. Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

3. Schuif de accu in de richting van de pijl naar voren.

Uitlijnte- kens

1. De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

- Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.

2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.

3. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

1. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer.

2. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uit-gaan.

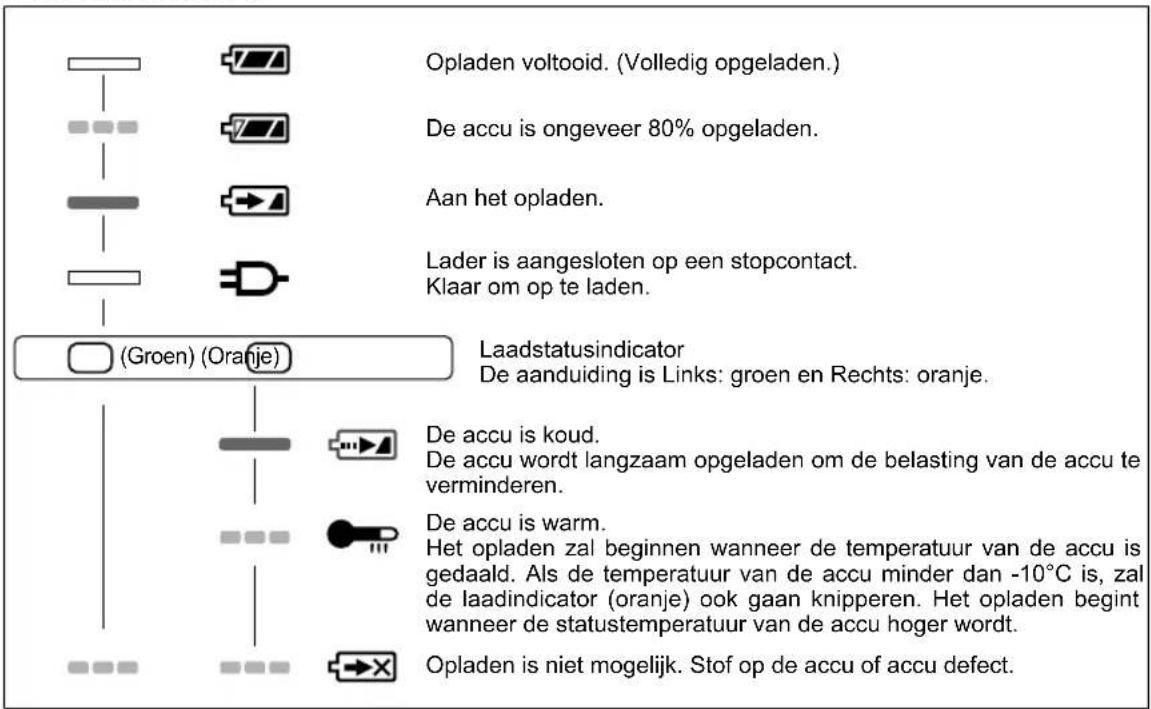

LAMPINDICATIES

Opladen voltooid. (Volledig opgeladen.) De accu is ongeveer 80% opgeladen. Aan het opladen. Lader is aangesloten op een stopcontact. Klaar om op te laden. (Groen) (Oranje) Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. Opladen is niet mogelijk. Stof op de accu of accu defect.

Uit

Brandt

ppert

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

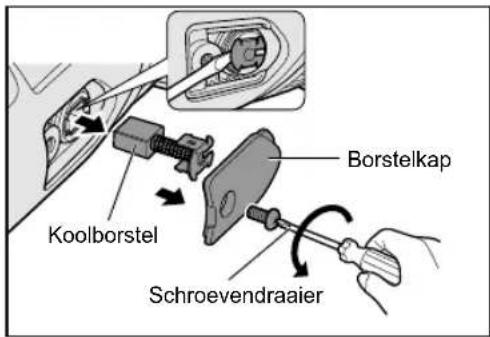

Vervangen van de koolborstels

Houd de koolborstels schoon en let er op dat ze soepel in hun houders glijden. Wanneer de koolborstels korter dan 5 mm zijn, moeten beide koolborstels gelijktijdig worden vervangen. Gebruik enkel identieke koolborstels.

Koolborstel Schroevendraaier Borstelkap

Gebruik een schroevendraaier voor het verwijderen van de kappen. Verwijder de versleten koolborstels, steek de nieuwe naar binnen en zet de borstelkappen vast.

Voor het behoud van de VEILIGHEID en BETROUWBAARHEID van het product, dient reparatie, onderhoud of afstelling uitgevoerd te worden door een officiële Panasonic dealer of onderhoudscentrum en gebruik gemaakt te worden van Panasonic onderdelen.

V. ONDERHOUD

- Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor het reinigen.

- In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of iizervi-jlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een repara-tiedienst als u bij het gebruik van het gereedschap problemen ondervindt.

VI. ACCESSOIRES

! OPGELET

- Het gebruik van andere dan de in deze handleiding beschreven accessoires kan leiden tot brand, elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen accessoires.

- Uw gereedschap wordt geleverd met een beschermer voor gebruik met een slijpschijf. Bij gebruik van een snijschijf kan ook een snijschijfbeschermer worden gebruikt.

Afbraamschijf

• Nominale snelheid: groter dan of gelijk aan 72 m/min
  • Max. schijfdiameter: Φ 125 mm
  • Gatdiameter: Φ 22 mm
  • Max. dikte: 6 mm

Afbraamschijfbeschermkap

- WEY46A2K3747

Doorslijpschijf

• Nominale snelheid: hoger dan of gelijk aan 72 m/min
  • Max. schijfdiameter: Φ 125 mm
  • Gatdiameter: Φ 22 mm
• Alleen vlakke schijf

Doorslijpschijfbeschermer (voor doorslijpschijf)

- WEY46A2K3137

Schijfflens

- EY4640K1168

Klemmoer

• WEY4640K1178

Diameter opsteekwiel 125 mm
Maat asschroefdraad M14
Diameter binnenste gat opsteekwiel	22 mm
Gewicht (met accu) 1,65 kg (enkel hoofdeenheid)
Totale lengte 300 mm (enkel hoofdeenheid)
Geluid, Trillingen Zie het ingesloten sheet
Motorspanning DC 14,4 V DC 18 V
Nominale snelheid 8000min	^-1 (rpm) 10000min	^-1 (rpm)

ACCU

Model	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
Soort accu Li-ion accu
Accuspanning 14,4 V gelijkstroom 18 V gelijkstroom

ACCULADER

Model EY0L82
Toelaatbaar vermogen		Zie het specificatieplaatje op de onderkant van de acculader
Gewicht		0,93 kg
Laadtijd	Model	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	Bruikbaar	Bruikbaar: 35 min	Bruikbaar: 30 min	Bruikbaar: 40 min	Bruikbaar: 50 min	Bruikbaar: 40 min	Bruikbaar: 55 min
	Vol	Vol: 50 min	Vol: 35 min	Vol: 55 min	Vol: 60 min	Vol: 55 min	Vol: 70 min

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus. Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.

VIII. AANHANGSEL

GARANTIESUPPLEMENT

• Defecten en beschadigingen als gevolg van langdurig ononderbroken gebruik (bijv. bij werkzaamheden in een fabriek aan de lopende band enz.) vallen niet onder de garantie.
• Beschadigingen of een defect veroorzaakt door accessoires die niet in deze gebruiksaanwijzing zijn voorgeschreven, vallen niet onder de garantie.
