BRUGSANVISNING EY46A2 PANASONIC

Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.

Oprindelige instruktioner: Engelsk Oversættelse af de oprindelige instruktioner: Andre sprog

I. BEREGNET BRUG

Tak fordi du har købt denne Panasonic vinkelslibemaskine. Dette værktøjs kraftfulde slibning i kombination med den genopladelige akku, giver dig en fremragende slibeydelse. Denne vinkelslibemaskine må kun anvendes til slibning og afskæring.

FARE

Dette produkt er en slibemaskine, som er beregnet til slibning. Det er udstyret med en skive, som kan lave dybe snit, hvilket kan føre til alvorlig personskade og død. Læs derfor venligst denne brugsvejledning og bemærkningerne om sikkerhed omhyggeligt og overhold alle sikkerhedsinstruktionerne, så en sådan tilskadekomst kan undgås.

ADVARSEL

For at reducere risikoen for tilskadekomst, skal der altid anvendes korrekte beskyttelsesanordninger under slibningen.

Brugen af denne brugsvejledning

• Gennemlæs venligst denne brugsvejledning, inden slibemaskinen tages i brug. Hvis du lader andre benytte slibemaskinen, skal du sikre dig, at de enten har gennemlæst denne brugsvejledning eller er fuldt informeret om sikker anvendelse af og alle sikkerhedsforhold omkring slibemaskinen.
• Gem venligst denne brugsvejledning, så den kan konsulteres ved senere lejligheder. Den indeholder vigtig information om de sikkerhedsforhold, som skal iagttages ved brugen af slibemaskinen.
• I denne brugsvejledning og på produktet benyttes følgende advarselsbetegnelser:

BEMAERK:

Bemærkninger, der giver yderligere information, som du bør vide om slibemaskinen.

⚠ FORSIGTIG

Forsigtig henviser til situationer, hvor en mulig farlig situation kan opstå og medføre mindre eller moderate skader, hvis der ikke passes på. Forsigtig anviser også, hvordan du undgår forkert anvendelse.

ADVARSEL

Advarsel henviser til en mulig farlig situation, som kan medføre alvorlige skader og endog døden, hvis de ikke undgås.

FARE

Fare henviser til overhængende fare, som kan medføre alvorlige skader og endog døden, hvis de ikke undgås.

Læs hæftet med sikkerhedsinstruktionerne og nedenstående før brugen.

II. EKSTRA SIKKERHEDSREGLER

Sikkerhedsinstruktioner for alle operationer

Sikkerhedsadvarsler, som er almindelige for slibning og slibende afskæringsarbejde:

1) Dette el-værktøj er beregnet til at fungere som en slibemaskine eller et afskæringsværktøj. Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med dette el-værktøj. Hvis alle de herunder angivne instruktioner ikke følges, kan resultatet blive elektrisk stød, brand og/eller alvorlig tilskadekomst.

2) Arbejde såsom slibning med sandpaper, trådbørstning og polérarbejde anbefales ikke med dette el-værktøj. Arbejde, for hvilket el-værktøjet ikke er beregnet, kan være farligt og være årsag til tilskadekomst.

3) Anvend ikke ekstraudstyr, som ikke er specielt designet og anbefalet af fabrikanten af værktøjet. Bare fordi ekstraudstyret kan monteres på dit el-værktøj, er der ingen garanti for at det vil fungere sikkerhedsmæssigt forsvarligt.

4) Ekstraudstyrets mærkehastighed skal være mindst identisk med den maksimale hastighed, som er angivet på el-værktøjet. Ekstraudstyr, som kører hurtigere en dets MÆRKEHASTIGHED, kan brække og slynges af.

5) Den udvendige diameter af og tykkelsen på dit ekstraudstyr skal være inden for el-værktøjets kapacitetsrating. Ekstraudstyr af forkert størrelse kan ikke beskyttes eller kontrolleres tilstrækkeligt.

6) Sammenkædet montering af tilbehør skal passe sammen med slibespindlens gevind. For

tilbehør monteret på flangerne skal tilbehørets dornhul stemme overens med flangens placeringsdiameter. Tilbehør, der ikke passer til det elektriske værktøjs monterings hardware fungerer ikke korrekt, vibrerer for meget og kan medføre tab af styreevne.

7) Benyt ikke beskadiget ekstraudstyr. Før hver brug skal ekstraudstyret, som for eksempel slibeskiver, inspiceres for skår og revner. Hvis el-værktøjet eller ekstraudstyret er blevet tabt, skal det inspiceres for beskadigelse eller ubeskadiget ekstraudstyr skal monteres. Efter inspektion og montering af ekstraudstyret, skal du og omkringstående holde en god afstand til det roterende ekstraudstyr, og el-værktøjet skal køres ved maksimal, ubelastet hastighed i et minut. Beskadiget ekstraudstyr vil normalt brække i løbet af denne testperiode.

8) Bær altid personligt beskyttelsesudstyr. Afhængigt af arbejdet bæres ansigtsmaske, beskyttelsesbriller eller sikkerhedsbriller. Som forholdene kræver det, benyttes støvmaske, høreværn, handsker og forklæde, som er i stand til at stoppe små dele eller fragmenter fra arbejdsstykket. ∅jenbeskyttelsen skal være i stand til at stoppe flyvende afskær, som frembringes af forskellige operationer. Støvmasken eller respiratoren skal kunne filtrere partikler, som frembringes under arbejdet. Længere tids udsættelse for støj af høj intensitet kan føre til høresvækkelse.

9) Hold omkringstående på sikker afstand af arbejdsområdet. Enhver person, som går ind i arbejdsområdet, skal bære personligt beskyttelsesudstyr. Fragmenter af arbejdsstykket eller af brækket ekstraudstyr kan blive slynget bort og være årsag til tilskadekomst, selv uden for arbejdsområdet.

10) Hold kun fast i det elektriske værktøj i de isolerede gribeflader, når du udfører en funktion, hvor

skæreværktøjet kan komme i berøring med skjulte ledninger. Kontakt med en "strømførende" ledning gør også synlige metaldele på det elektriske værktøj "strømførende" og kan give operatøren elektrisk stød.

11) Før ledningen i god afstand af roterende ekstraudstyr. Hvis du mister herredømmet, kan ledningen blive skåret over eller sætte sig fast, hvorved din hånd eller arm kan blive trukket ind i det roterende ekstraudstyr.

12) Læg aldrig el-værktøjet fra dig, før ekstraudstyret er helt stoppet. Det roterende ekstraudstyr kan gribe fat i overfladen og trække el-værktøjet ud af din kontrol.

13) Kør ikke el-værktøjet, mens du bærer det ved siden. Utilsigtet kontakt med det roterende ekstraudstyr kan gribe fat i dit tøj og trække ekstraudstyret ind mod kroppen.

14) Rengør el-værktøjets ventilations-åbninger med jævne mellemrum. Motorens ventilator trækker støvet ind i huset, og ekstreme ansamlinger af pulveriseret metal kan være årsag til elsktrisk fare.

15) Benyt ikke el-værktøjet i nærheden af brændbare materialer. Dette kan bevirke, at disse materialer antændes af gnister.

16) Benyt ikke ekstraudstyr, som kræver flydende kølemidler. Anvendelse af vand eller andre kølemidler kan resultere i død eller stød.

Yderligere sikkerhedsinstruktioner for alle operationer

Tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion på en fastklemt eller hindret roterende skive, bagpude, børste eller andet ekstraudstyr. Fastklemmelse eller hindring bevirker, at ekstraudstyret pludseligt stopper, hvilket igen fører til, at det ukontrollerede el-værktøj tvinges i den modsatte retning af ekstraudstyrets rotation på punktet for bindingen.

Hvis f.eks. en slibeskive hindres eller fastklemmes af arbejdsstykket, kan kanten af skiven, som er på vej ind ved fastklemmelsespunktet, grave sig ind i overfladen på materialet, hvilket kan bevirke, at skiven kommer ud eller slår tilbage. Skiven kan enten springe fremad mod eller væk fra operatøren, alt afhængigt af retningen af skivens bevægelse ved fastklemmelsespunktet. Slibeskiver kan også brække under disse forhold.

Tilbageslag er resultatet af misbrug af el-værktøjet og/eller forkerte betjeningsfremgangsmåder eller -forhold og kan undgås ved at man tager passende forholdsregler som anvist herunder.

1) Oprethold et fast tag i el-værktøjet og hold krop og arme i en stilling, der gør det muligt at modvirke tilbageslagskraften. Benyt altid hjælpehåndtaget, hvis et sådant medfølger, så maksimal kontrol med tilbageslag eller torsionsreaktion opnås under starten. Operatøren kan kontrollere torsionsreaktions- eller tilbageslagskraften, hvis de rigtige forholdsregler tages.

2) Anbring aldrig hånden i nærheden af det roterende ekstraudstyr. Ekstraudstyret kan slå tilbage mod hånden.

3) Stil dig ikke i det område, hvor el-værktøjet vil bevæge sig, hvis der opstår tilbageslag. Tilbageslag vil slynge værktøjet i den modsatte retning af skivens bevægelse på hindringspunktet.

arbejde med hjørner, skarpe kanter etc. Undgå hoppen og hindring af ekstraudstyret. Hjørner, skarpe kanter eller hoppen har tendens til at hindre det roterende ekstraudstyr og dermed være årsag til tab af kontrol eller tilbageslag.

5) Monter ikke en savkæde med træskæreklinge eller et savblad med tænder. Sådanne savblade forårsager hyppigt tilbageslag og tab af kontrol.

Yderligere sikkerhedsinstruktioner for slibning og afskæring

Sikkerhedsadvarsler, som er almindelige for slibning og slibende afskæringsarbejde:

1) Benyt kun anbefalede skivetyper til dit el-værktøj og den specifikke afdækning til den valgte skive.
Skiver for hvilke el-værktøjet ikke er beregnet, kan ikke afskærmes tilstrækkeligt og er farlige.
2) Slibeflade på de hjul, der er trykket ned på midten, skal være monteret under planet for afskærmningens kant. Et forkert monteret hjul, der projekterer gennem planet for afskærmningens kant, kan ikke beskyttes tilstrækkeligt.
3) Afdækningen skal være ordentligt monteret på el-værktøjet og anbragt med maksimal sikkerhed for øje, således at mindst muligt af skiven er synlig mod operatøren. Afskærmningen hjælper til at beskytte operatøren mod ødelagte hjulfragmenter og utilsigtet kontakt med hjul og gnister, der kan antænde tøj.
4) Skiver må kun benyttes til de anbefalede formål. For eksempel: slib ikke med siden af afskæringsskiven. Slibende afskæringsskiver er beregnet til periferislibning, og hvis disse skiver udsættes for sidekraft, kan det bevirke at de brækker.
5) Benyt altid uskadte skiveflanger, som har den rigtige størrelse og form, til den valgte skive. Korrekte skiveflanger understøtter skiven, hvorved risikoen for

at skiven brækker reducers. Flanger til afskæringsskiver kan være forskellige fra flanger til slibeskiver.

6) Benyt ikke udslidte skiver fra større el-værktøj. Skiver, som er beregnet til større el-værktøj, er ikke egnede til mindre værktøjs større hastigheder og kan brække.

1) Fastklem ikke afskæringsskiven og udsæt den ikke for ekstremt tryk. Forsøg ikke at lave et ekstremt dybt snit. Et for kraftigt tryk på skiven vil øge belastningen og risikoen for at skiven slår sig eller sidder fast i snittet med risiko for tilbageslag eller brud på skiven.
2) Stil dig ikke på linje med eller bag den roterende skive. Når skiven ved skærepunktet bevæger sig bort fra dig, kan et muligt tilbageslag slynge den roterende skive og el-værktøjet direkte mod dig.
3) Hvis skiven binder eller hvis du af en eller anden årsag afbryder en skæring, skal du slukke for el-værktøjet og holde det ubevægeligt, indtil skiven er stoppet helt. Forsøg aldrig at fjerne afskæringsskiven fra snittet, mens skiven er i gang, da dette kan føre til tilbageslag. Inspicér og udfør afhjælpning for at eliminere arsagen til at skiven binder.
4) Start ikke skæringen igen i arbejdsstykket. Lad skiven komme op på fuld hastighed og gå forsigtigt ind i snittet igen. Skiven kan binde, hæves eller slå tilbage, hvis el-værktøjet startes i arbejdsstykket.
5) Understøt paneler eller ethvert arbejdsstykke af overstørrelse for at minimere risikoen for fastklemmelse af skiven og tilbageslag. Store arbejdsstykker har tendens til at synke ved deres egen vægt. Støtteanordninger skal anbringes under arbejdsstykket nær snitlinjen og nær kanten på arbejdsstykket på begge sider af skiven.

6) Vær særlig forsigtig, når du laver et "lommesnit" i en eksisterende væg eller et andet blindt område. Den fremstikkende skive kan komme til at skære i gas- eller vandrør, elektriske ledninger eller genstande, hvilket kan medføre tilbageslag.

Symbol	Betydning
V Volt
---	Jævnstrøm
n Mærkehastighed
... min ^-1	Omdrejninger eller frem- og tilbagegående bevæ- gelser pr. minut
Ah	Akkuens elektriske kapacitet
	For at reducere risikoen for tilskadekomst, skal brugeren læse og forstå brugsvejledningen.
	Kun til indendørs brug
	Benyt altid øjenbeskyt- telse

ADVARSEL

• Benyt ikke andre batteripakninger end Panasonic-batteripakninger, som er beregnet til brug med dette genopladelige værktøj.
• Panasonic kan ikke holdes ikke ansvarlig for skader eller uheld, som er forårsaget af anvendelse af en genbrugt batteripakning eller en ikke-original batteripakning.
• Bortskaf ikke batteripakningen ved at smide den på åben ild og udsæt den ikke for ekstrem varme.
• Undlad at slå ting som søm i batteripakningen, udsætte den for stød, adskille den eller orsøge at ændre den.
• Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.

• Undlad at transportere og opbevare batteripakningen i den samme beholder som indeholder søm eller andre lignende metalgenstande.

• Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer.

• Benyt aldrig andre opladere end den beregnede til opladning af batteripakningen. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.
• Når batteripakningen er udtjent, skal den skiftes ud med en ny.
• Fortsat anvendelse af en beskadiget batteripakning kan resultere i varmedannelse, antænding og revner i batteriet.

III. MONTERING

BEMAERK:

Ved montering eller fjernelse af hjælpehåndtag skal du frakoble batteripakningen fra værktøjet.

Sørg altid for, at hjælpehåndtaget er monteret sikkert før drift.

- Skru sidehåndtaget ordentligt på som vist på illustrationen.

⚠ FORSIGTIG

Aktiver aldrig låsestiften, när spindelen roterer. Værktøjet kan lide skade.

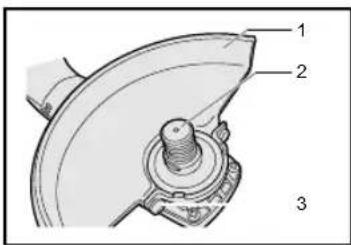

Montering eller afmontering af skiven Inspektion før brugen

• Er den rigtige slibeskive til det arbejdsstykke, der skal slibes, monteret?
• Er en slibeskive af en passende størrelse til værktøjet monteret?
• Er den rette skive monteret i overensstemmelse med nedenfor opstillede sikkerhedsstandarder? Europa - EN, Australien - AS

• Under brugen skal slibeskivebeskytteren være monteret på værktøjet, så den lukkede del af beskytteren altid vender mod operatøren.
• Sørg for at anvende mellemlag når disse følger med slibeskiven og det er nødvendigt.

ADVARSEL

- Anvend altid den medfølgende beskytter, når værktøjet anvendes. Slibeskiven kan brække under brugen, og slibeskivebeskytteren bidrager til at mindske risikoen for at komme til skade.

1. Monter slibeskivebeskytteren og stram derefter skruen ordentligt til.


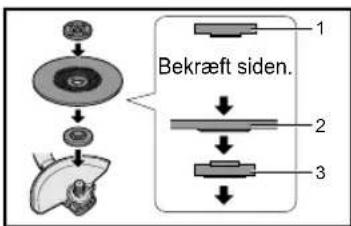

1. Møtrik
2. Slibeskive

3. Skiveflange

4. Monter skiveflangen og skiven på spindelen i den på illustrationen viste rækkefølge.

5. Stram møtrikken på spindelen således, at den hule side vender i den modsatte retning af skiven.
6. Tryk på spindellåseknappen for at holde spindlen på plads, og anvend derefter

1. Slibeskiven afmonteres ved at man følger monteringsproceduren i modsat rækkefølge.

Isætning og udtagning af akkuen

⚠ FORSIGTIG

Inden isætningen af batteripakningen, skal man kontrollere, at afbryderkontakten på værktøjet fungerer korrekt og returnerer til positionen "OFF", när den slippes.

1. Tilslutning af akkuen:

Sæt de fremhævede flugtemærker på linje og sæt batteripakningen på.

- Skyd akkuen i stilling, indtil den klikker på plads.

Flugtemærker

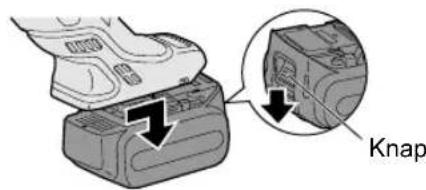

1. Aftagning af akkuen:

Tryk knappen ned og skub batteripakningen fremad.

Knap

IV. BETJENING

BEMÆRK:

Vær opmærksom på, at dette værktøj altid er i brugstilstand, da det ikke er nødvendigt at slutte det til en stikkontakt.

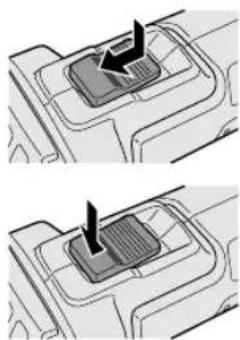

Anvendelse af afbryderen

⚠ FORSIGTIG

• Inden du sætter akkuen i værktøjet, skal du altid sikre dig, at afbryderen fungerer ordentligt og går tilbage til stilling "OFF", når bagsiden af afbryderen trykkes ind.
• Afbryderen kan låses i stilling "ON". Vår agtpågivende, når værktøjet er låst i stilling "ON" og tag godt fat i værktøjet med brug af støttehåndtaget og grebet.

Værktøjet startes ved at man trykker på og skyder afbryderen mod stilling "ON".

For uafbrudt anvendelse trykkes på den forreste del af afbryderen, så den låses.

For at stoppe værktøjet skal du trykke bag på afbryderen, hvorefter den vender tilbage til positionen "OFF".

⚠ ADVARSEL

• Det bør aldrig være nødvendigt at presse værktøjet. Værktøjets vægt sørger for et tilstrækkeligt tryk. Farlige brud på slibeskiven kan blive resultatet, hvis den tvinges eller udsættes for ekstremt pres.
• Udskift ALTID slibeskiven, hvis værktøjet er blevet tabt under slibning.
• Udsæt ALDRIG slibeskiven for slag eller stød.
• Udsæt ikke slibeskiven for hoppen og hindring, specielt ved arbejde på hjørner, skarpe kanter etc. Dette kan føre til tab af kontrol og tilbageslag.

⚠ FORSIGTIG

- Efter brug skal du altid slukke for værktøjet og vente, indtil skiven er stoppet helt, inden du lægger værktøjet fra dig.

Visuel inspektion og funktionstest af skive

1. Kontroller altid, at skiven ikke har nogen revner inden brugen.
2. Udfør altid funktionstesten af savbladet som beskrevet herunder.
3. Kontroller altid, at skiven er ordentligt fastgjort.

	Arbejdstid
Helt ny skive mere end 3 min.
Inden brug på aktuel skive	mere end 1 min.

Slibning

B 15°~30° A

Hold ALTID godt fast i værktøjet med én hånd på grebet og den anden på hjælpehåndtaget. Tænd værktøjet, og sæt hjulet eller skiven på arbejdsemnet. Generelt skal kanten på skiven eller slibeskiven holdes i en vinkel på omkring 15°-30° i forhold til arbejdsstykkets overflade. Ved anvendelse af en ny slibeskive, må

man ikke føre sliberen i retning B, da den så vil skære ind i arbejdsstykket. Når først kanten af slibeskiven er afrundet af brugen, kan slibeskiven føres i både retning A og B.

Anvendelse af en afskæringsskiveafdækning (fås om ekstraudstyr, mefølger ikke)

Bekræft siden. 1 2 3 4

1. Møtrik
2. Afskæringsskive
3. Skiveflange
4. Spindel

ADVARSEL

• Ved anvendelse af en slibende afskæringsskive, skal man sørge for kun at anvende den afskæringsskive- afdækning, som er beregnet til denne brug med afskæringsskiven.
• Benyt ALDRIG afskæringsskiven til slibning.
• Fastklem ikke afskæringsskiven og udsæt den ikke for ekstremt tryk. Forsøg ikke at lave et ekstremt dybt snit. Et for kraftigt tryk på afskæringsskiven vil øge belastningen og risikoen for at skiven slår sig eller sidder fast i snittet med risiko for tilbageslag, brud på skiven og overophedning af motoren.
• Start ikke, när skiven er i arbejdsstykket. Dette kan bevirke, at afskæringsskiven binder eller slår tilbage. Lad afskæringsskiven komme op på fuld hastighed og skær derefter forsigtigt i arbejdsstykket.
• Under skæring må man aldrig ændre vinklen af skiven. Hvis der udøves sidetryk på afskæringsskiven (som ved slibning) vil dette bevirke, at skiven revner og brækker med alvorlig tilskadekomst til følge.

⚠ FORSIGTIG

• For at forhindre, at værktøjets overflade bliver for varm, må man ikke anvende værktøjet uafbrudt med brug af to eller flere akkuer. Værktøjet har behov for afkølingstid, inden det skifter til en anden akku.
• Lad være med at blokere ventilati-

onsåbningerne på værktøjet under anvendelsen. Dette kan bevirke, at maskinens funktion påvirkes negativt, så maskinen ikke fungerer som den skal.

• Belast IKKE værktøjet (motoren). Dette kan bevirke, at værktøjet lider skade.
• Anvend værktøjet på en sådan måde, at luft fra ventilationsåbningerne forhindres i at blæse direkte på din hud. Dette kan give forbrændinger.

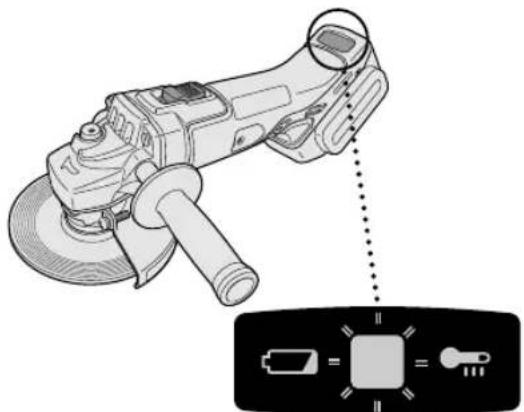

Indikatorlampe for funktion til hindring af start slået TIL

Sliberen starter ikke, när batteripakningen isættes med kontakten i positionen TIL (skift håndtaget til TIL). Advarselslampen blinker på dette tidspunkt for at indikere, at 'funktionen til hindring af start' kører.

Blinker: Overophedning Betyder, at anvendelsen er blevet stoppet på grund af overophedning af batteriet.

For at beskytte batteriet skal du sørge for at være opmærksom på følgende ved udførelse af denne funktion.

• Hvis batteriet bliver varmt, aktiveres beskyttelsesfunktionen, og motoren eller batteriet holder op med at fungere. Advarselslampen for overophedning på kontrolpanelet lyser eller blinker, när denne funktion er aktiv.
• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give værktøjet tid til at køle helt af (mindst 30 minutter). Værktøjet er klar til brug igen, når advarselslampen til overophedning slukker.
• Undgå at anvende værktøjet på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.
• Hvis værktøjet anvendes kontinuerligt ved høj belastning eller den anvendes under forhold med høje temperaturer (som f.eks. om sommeren), kan over- ophedningsbeskyttelsesfunktionen blive aktiveret hyppigt.
• Hvis værktøjet anvendes under for-hold med lave temperaturer (som f.eks. om vinteren) eller hvis den stoppes hyppigt under brug, vil overophedningsbeskyttelsesfunktionen måske ikke blive aktiveret.
• Ydelsen af EY9L42 forringes betyde-ligt ved 10°C og under pga. arbejds-forhold og andre faktorer.
• Det omgivende temperaturområde er mellem 0°C og 40°C. Hvis akkuen anvendes, när batteritemperaturen er under 0°C, kan der opstå problemer i værktøjets funktion.
• Når man vil oplade en kold akku (under 0°C) i et varmt rum, så anbring akkuen i rummet i mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.

Advarselslampe for lav batterieffekt

Fra (normal anvendelse)

Blinker (ingen opladning) Batteribeskyttelsesfunktionen er aktiveret

Ekstrem (fuld) afledning af Li-ion batterier vil afkorte deres levetid betragteligt. Værktøjet er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade akkuen.
• Hvis der fra starten af var for lidt strøm tilbage, kan værktøjet stoppe driften uden at advarselslampen for lavt batteri først blinker. Dette indikerer, at der er for lidt strøm tilbage til at bruge værktøjet, og batteriet skal oplades før yderligere brug.
• Hvis værktøjet udsættes for en pludselig belastning under brug, som får motoren til at lukke ned, kan overbelastningssensoren udløses, og lampen for lavt batteri kan blinke. Lampen vil stoppe med at blinke, når du behandler årsagen til motorens nedlukning og sætte triggeren i gang.

[Akku]

Korrekt brug af akkuen

Li-ion akku

• Opbevar Li-ion akkuen efter brugen uden at oplade den, således at optimal batterilevetid opnås.
• Når akkuen oplades, skal det bekræftes at terminalerne på batteriopladeren er fri for fremmedlegemer, som for eksempel støv og vand etc. Rengør terminalerne inden der skiftes akku, hvis der er nogen fremmedlegemer på terminalerne.
  Levetiden for terminalerne på akkuen kan blive påvirket af tilstedeværelsen af fremmedlegemer, som for eksempel støv og vand etc. under brugen.
• Når akkuen ikke anvendes, skal den holdes væk fra andre metalgenstande som f.eks.: papirclips, mønter, nøgler, søm, skruer eller andre mindre genstande, som kan skabe forbindelse fra en terminal til en anden.
  Kortslutning af batteriterminalerne sammen kan frembringe gnister, forbrændinger eller ildebrand.
• Når du anvender akkuen, skal du sørge for, at arbejdsstedet er velventileret.

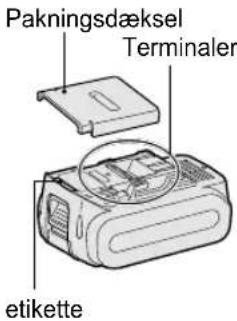

• Når akkuen er taget af værktøjet, skal akkuens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Akuens levetid

De genopladelige batterier har en begrænset levetid. Hvis brugstiden bliver meget kort efter opladningen, skal akkuen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

Anbefalinger for brugen

Pakningsdæksel Terminaler etikette

Sørg for at anvende batteripakningsdækslet

• Når batteripakningen ikke anvendes, skal batteriet opbevares således, at uvedkommende substanser, som for eksempel støv og vand etc., ikke kan komme til at forurene terminalerne. Sørg for at sætte batteripakningsdækslet på for at beskytte batteriterminalerne.
• Når du oplader bat ter ipakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader ba t teripakningen, hvi uvedkommende substanser observeres på terminalerne. Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen.

⚠ FORSIGTIG

For at beskytte motoren og batteriet skal man være opmærksom på følgende ved anvendelse.

• Hvis batteriet bliver varmt, aktiveres beskyttelsesfunktionen, og batteriet stopper med at fungere.
  Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, när denne funktion er aktiveret.

For sikker brug

• Batteripakken er beregnet til at blive installeret ved at følge en fremgangsmåde med to trin for sikkerhedens skyld. Kontroller, at batteripakken er korrekt installeret i hovedenheden inden brug.
• Hvis batteripakken ikke er tilsluttet korrekt, når der tændes for kontakten, blinker advarselslampen for overhedning og advarselslampen for lavt batteri for at indikere, at det ikke er muligt at foretage sikker anvendelse, samt at hovedenheden ikke vil rotere normalt. Slut batteripakken til inde i selve værktøjets enhed, indtil etiketten rød eller gul forsvinder.

[Batterioplader] Opladning FORSIGTIG

VIGTIGT

- Opladeren er udelukkende designet til at fungere ved almindelig, indenlandsk elektrisk strøm som angivet på typeskiltet. Oplad kun ved den spænding, der angives på enhedens typeskilt, f.eks. 230 V/50 Hz.

- Forsøg ikke at anvende den ved andre spændinger eller frekvenser.

- Den omgivende temperatur ligger mellem 0 °C og 40 °C.

- Hvis batteripakningen anvendes, när batteriets temperatur ligger på under 0 °C, fungerer værktøjet muligvis ikke ordentligt.

- Hvis temperaturen i batteripakningen falder til under omtrent 0 °C, stopper opladningen automatisk for at hindre forringelse af batteriet.

- Anvend opladeren ved temperaturer på mellem 0 °C og 40 °C, og oplad batteriet ved en temperatur, der ligger tæt på batteriets egen. (Der bør ikke være mere end 15 °C forskel mellem temperaturen i batteriet og temperaturen på stedet, hvor det skal lades op).

- Ved opladning af en kold batteripakning (under 0 °C) på et varmt sted skal du lade batteripakningen blive på stedet og vente i over en time på, at batteriet opnår den omgivende temperatur.

- Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.

- Sæt ikke fingrene ind i kontaktåbningen, när ladeaggreatet holdes i hænderne eller flyttes.

- Forebyggelse af risiko for brand eller skade på batteriopladeren.

1. Anvend ikke strøm fra en generator på en motor.
2. Tag opladeren ud af forbindelse, när den ikke skal anvendes.

BEMAERK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.

Sådan oplader du

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, när stikket tilsluttes til lysnettet, men dette er ikke noget problem mht. sikkerheden.

1. Tilslut batteripakningen ordentligt i batteriopladeren.

2. Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.

3. Tryk fremad i pilens retning.

Flugtemærker L1-00

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

- Opladningen starter ikke, hvis akkuen er varm (for eksempel, umiddelbart efter ekstra kraftig opladning.) Den orangefarvede standby-lampe blinker, indtil batteriet er kølet af. Opladningen begynder derefter automatisk.

1. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80% opladet.

2. Når opladningen er færdig, vil den grønne opladelampe slukke.

3. Hvis akkuens temperaturen er 0°C eller mindre, vil det tage længere at oplade den helt, sammenlignet med standardopladetiden.

Selv hvis batteriet er fuldt opladet, vil det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.

1. Rådfør dig med en autoriseret forhandler, hvis opladelampen (grøn) ikke slukker.

2. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil den grønne opladelampe slukke.

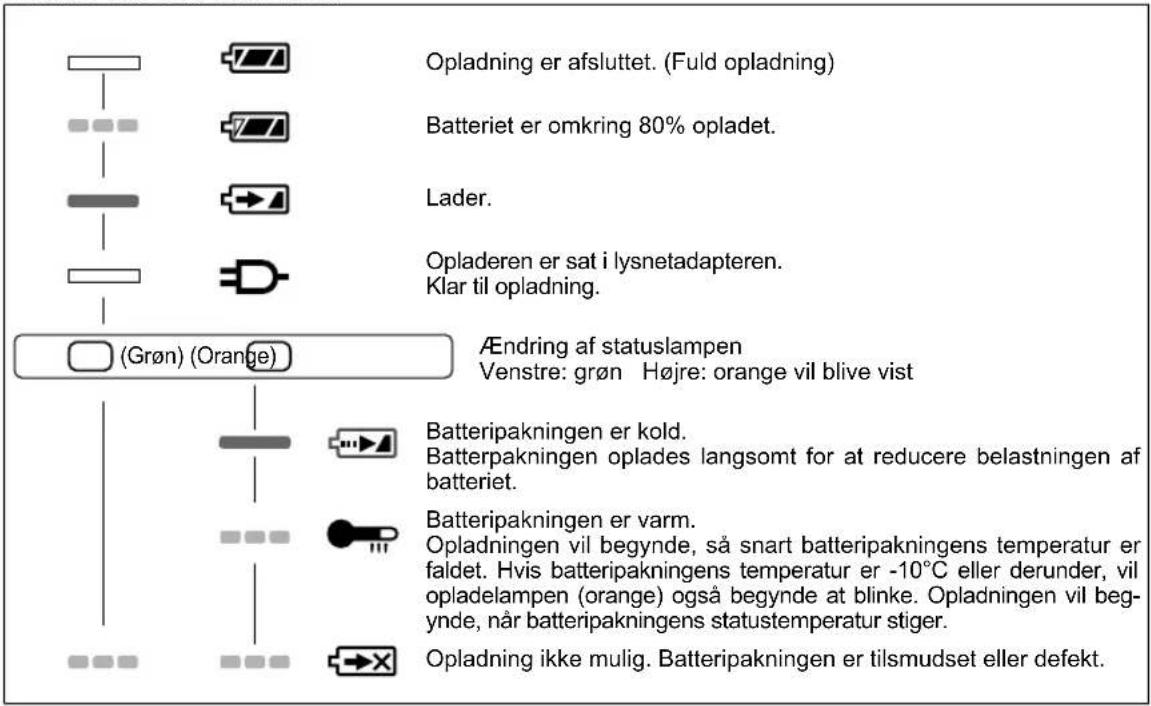

LAMPEINDIKERINGER

Slukket

Tændt

Blinker

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponerings-selskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

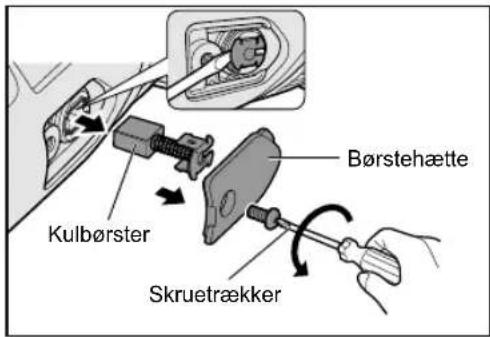

Udskiftning af kulbørster

Hold altid kulbørsterne rene og klar til at sættes i holderne. Når de er mindre end 5 mm kortere, skal begge kulbørster skiftes ud samtidigt. Benyt kun identiske kulbørster.

Børstehætte Kulbørster Skruetrækker

Fjern hætterne med en skruetrækker. Tag de slidte kulbørster ud, sæt de nye i, og sæt børstehætterne på.

For at opretholde produktets SIKKERHED og PÅLIDELIGHED, bør alle andre vedligeholdelsesarbejder og justeringer udføres af et autoriseret Panasonic servicecenter eller fabriks- servicecenter med anvendelse af udelukkende Panasonic-udskiftnings- dele.

V. VEDLIGEHOLDELSE

- Anvend kun en tør, blød klud til aftørring af værktøjet. Anvend ikke en fugtig klud, fortynder, rensebenzin eller andre flygtige opløsningmidler til rengøringen.

- I tilfælde af, at indersiden af værktøjet eller batteripakningen er blevet udsat for vand, skal de tømmes for vand og lægges til tørre så hurtigt som muligt. Fjern omhyggeligt alt støv og alle jernspåner, som måtte have samlet sig inden i værktøjet. Ret henvendelse til et reparationsværksted, hvis der er nogen problemer med anvendelse af værktøjet.

VI. EKSTRAUDSTYR

⚠ FORSIGTIG

- Anvendelse af ekstraudstyr, der ikke er nævnt i denne manual, kan resultere i brand, elektrisk chok eller personskader. Anvend kun anbefalet ekstraudstyr.

- Dit værktøj er udstyret med en afdækning til brug med en slibeskive. En afskæringsskive kan også anvendes med en tilsvarende afdækning.

Slibeskive

• Nominel hastighed: Større end eller lig med 72 m/min.
  • Maks. diameter for hjul: Φ 125 mm
  • Huldiameter: Φ 22 mm
  • Maks. tykkelse: 6 mm

Slibeskivebeskytter

- WEY46A2K3747

Afskæringsskive

• Nominel hastighed: Større end eller lig med 72 m/min.
  • Maks. diameter for hjul: Φ125mm
  • Huldiameter: Φ 22 mm
• Kun flad skive

Afskæringsskiveafdækning (til afskæringsskive)

- WEY46A2K3137

Skiveflange

• EY4640K1168

Møtrik

- WEY4640K1178

VII. SPECIFICATIONER

HOVEDENHED

Monteringsskivediameter Φ125 mm
Spindelgevindstørrelse M14
Diameter af monteringsskives inderhul 22 mm
Vægt (med akku) 1,65 kg (kun hovedenhed)
Længde i alt 300 mm (kun hovedenhed)
Støj, Vibration Se vedlagte ark
Motorspænding Jævnstrøm 14,4 V Jævnstrøm 18 V
Mærkehastighed 8000min	-1 (rpm) 10000min	-1 (rpm)

AKKU

Model	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
Opbevaringsbatteri Li-ion batteri
Batterispænding 14,4 V DC 18 V DC

BATTERIOPLADER

Model		EY0L82
Mærkedata		Se mærkepladen på undersiden af opladeren
Vægt		0,93 kg
Oplad-ningstid	Model	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	Brugbar	Brugbar: 35 min	Brugbar: 30 min	Brugbar: 40 min	Brugbar: 50 min	Brugbar: 40 min	Brugbar: 55 min
	Fuld	Fuld: 50 min	Fuld: 35 min	Fuld: 55 min	Fuld: 60 min	Fuld: 55 min	Fuld: 70 min

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område. Se venligst det nyeste, almindelige katalog. Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.

VIII. APPENDIKS

TILLÆG TIL GARANTI

• Sammenbrud og beskadigelse pga. konstant længerevarende anvendelse (f.eks.: fabriksarbejde på et samlebånd m.v.) er uden for garantien.
• Beskadigelse eller funktionsfejl forårsaget af brug af tilbehør, som ikke er specificeret i denne vejledning, er ikke omfattet af garantien.

Originalanvisningar: Engelska

Fare angir en umiddelbar fare som vil føre til alvorlige eller dødelige skader hvis den ikke unngås.

6) Tredd montering av tilbehør må stemme overens med spindeltråden til maleren. For tilbehør montert med flenser må akselhullet til tilbehøret passe lokaliseringsdia-

- Skru side-håndtaket godt fast som vist i figuren.

⚠ FORSIKTIG

Aktiver aldri läsestiften när spindelen roterer. Verktøyet kan bli ødelagt.

Det kan oppstå gnister när pluggen settes inn i stikkontakten, men dette er ikke et sikkerhetsproblem.

Børstehette Kullbørste Skrutrekker

Forhandlerens navn og adresse står på det vedlagte garantibeviset.

VIII. VEDLEGG

GARANTITILLEGG
