MANUALE UTENTE EY46A2 PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

Smerigliatrice angolare senza fili

Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: altre lingue

I. USO PREVISTO

Grazie per aver acquistato la smerigliatrice angolare Panasonic. La potente azione smerigliatrice, combinata con la praticità del pacco batteria ricaricabile, assicura ottime prestazioni.

La smerigliatrice angolare deve essere utilizzata esclusivamente per smerigliare e tagliare.

PERICOLO

Questo prodotto è una smerigliatrice, progettata come tale. È ditata di un disco rotante in grado di tagliare profondamente, e provocare serie lesioni personali e la morte. Pertanto, leggere attentamente questo manuale e i contrassegni di avvertenza presenti sull'utensile e osservare tutte le istruzioni di sciurezza per evitare le suddette lesioni.

⚠ AVVERTIMENTO

Per ridurre il pericolo di lesioni, è necessario utilizzare le protezioni appropriate durante la smerigliatura.

Uso di questo manuale

• Leggere il presente manuale in tutte le sue parti prima di iniziare ad utilizzare la smerigliatrice angolare. Se qualche altra persona deve usare la smerigliatrice, assicurarsi che legga questo manuale oppure che venga accuratamente istruita relativamente al funzionamento e alle precauzioni di sicurezza da adottare durante l'utilizzo della smerigliatrice.
• Conservare il presente manuale per riferimento futuro. Contiene importanti informazioni da seguire per poter usare la smerigliatrice angolare in modo sicuro.
• I seguenti termini vengono usati nel presente manuale e sull'utensile stesso:

NOTA:

Le note forniscono ulteriori informazioni importanti sulla smerigliatrice.

ATTENZIONE

I simboli di attenzione indicano situazioni potenzialmente pericolose, che possono causare lesioni lievi o leggeri se non vengono osservate. I simboli di attenzione, inoltre avvertono l'operatore delle pratiche non sicure da evitare.

AVVERTIMENTO

Un avvertimento segnala una situazione potenzialmente pericolosa, che può causare lesioni gravi o addirittura letali se non viene evitata.

PERICOLO

Indica un pericolo imminente che può causare lesioni gravi o mortali se non lo si evita.

Leggere il libretto delle istruzioni di sicurezza e quanto segue prima dell'uso.

II. NORME DI SICUREZZA ADDIZIONALI

Istruzioni di sicurezza per tutte le operazioni

Avvertenze di sicurezza comuni per le operazioni di smerigliatura o taglio abrasivo:

1) Questo utensile elettrico è inteso come strumento di smerigliatura o taglio. Leggere tutte le avvertenze, le istruzioni, le illustrazioni e le specifiche fornite con questo utensile elettrico. Se non si osservano tutte le istruzioni elencate di seguito potrebbero verificarsi folgorazioni elettriche, incendi e/o gravi lesioni.

2) Non si consiglia di eseguire con questo utensile elettrico operazioni come la carteggiatura, la pulitura a spazzola dei cavi e la lucidatura. Le operazioni per le quali l'utensile elettrico non è stato espressamente progettato possono provocare pericoli e causare rischio di lesioni personali.

3) Non utilizzare accessori non specificamente designati o consigliati dal produttore dell'utensile. Anche se l'accessorio può essere installato sull'utensile elettrico, il funzionamento sicuro non è assicurato.

4) La velocità nominale dell'accessorio deve essere almeno uguale alla velocità massima indicata sull'utensile elettrico. Gli accessori che funzionano a velocità superiore rispetto alla propria VELOCITÀ NOMINALE potrebbero rompersi e proiettare schegge.

5) Lo spessore e il diametro esterno dell'accessorio devono essere compresi nell'intervallo nominale di capacità dell'utensile elettrico. Gli accessori di dimensioni non corrette potrebbero non essere adeguatamente controllati o messi in sicurezza.

6) Il montaggio tramite filettatura degli accessori deve corrispondere alla filettatura del mandrino della smerigliatrice. Per gli accessori montati tramite flange, il foro dell'albero dell'accessorio deve adattarsi al diametro di posizionamento della flangia. Gli accessori che non corrispondono all'hardware di montaggio dell'utensile elettrico si sbilanceranno, vibreranno eccessivamente e possono causare la perdita di controllo.

7) Non utilizzare accessori danneggiati. Prima di ogni uso, ispezionare l'accessorio, ad esempio un disco abrasivo e verificare che non siano presenti scheggiature o crepe. Se l'utensile elettrico o l'accessorio cadono, verificare l'eventuale presenza di danni e, se necessario, sostituire l'accessorio danneggiato. Dopo aver ispezionato e installato l'accessorio, l'operatore e gli eventuali altri presenti devono posizionarsi lontano dal piano dell'accessorio rotante e operare l'utensile elettrico alla massima velocità senza carico per un minuto. Gli accessori danneggiati generalmente si rompono durante questo periodo di prova.

8) Indossare misure protettive personali. A seconda dell'applicazione, utilizzare una protezione facciale, occhiali o vetri di sicurezza. Se appropriato, indossare mascherine antipolvere, protezioni uditive, guanti e grembiuli da officina in grado di resistere ai piccoli frammenti delle abrasioni o alle schegge proiettate dal pezzo da lavorare. Le protezioni per gli occhi devono essere in grado di resistere alle particelle volanti generate dalle diverse operazioni. La mascherina antipolvere o il respiratore devono essere in grado di filtrare le particelle generate dalle diverse operazioni. L'esposizione prolungata a rumore intenso può provocare perdita dell'udito.

9) Gli eventuali altri presenti devono

mantenersi a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare misure di protezione personali. Potrebbero essere proiettati frammenti dal pezzo lavorato o da un accessorio rotto, provocando lesioni personali anche oltre l'area immediata di lavoro.

10) Tenere l'utensile elettrico solo tramite le superfici ruvide isolate quando si esegue un'operazione in cui l'utensile di taglio potrebbe entrare in contatto con cablaggi nascosti. Il contatto con un cavo "sotto tensione" porrà "sotto tensione" anche le parti metalliche esposte dell'utensile elettrico e potrebbe trasmettere una scossa elettrica all'operatore.

11) Posizionare il cavo lontano dall'accessorio rotante. Se si perde il controllo, il cavo potrebbe rompersi o attorcigliarsi e la mano o il braccio dell'operatore potrebbe essere tirato verso l'accessorio ruotante.

12) Non riporre mai l'utensile elettrico fino a quando l'accessorio rotante non si sia completamente arrestato. L'accessorio rotante potrebbe fare presa sulla superficie e portare l'utensile elettrico fuori controllo.

13) Non operare l'utensile elettrico mentre viene trasportato lateralmente. Il contatto accidentale con l'accessorio rotante potrebbe far impigliare gli indumenti, proiettando il corpo dell'operatore verso l'accessorio.

14) Pulire regolarmente le prese di areazione dell'utensile elettrico. La ventola del motore aspira la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di polveri di metallo potrebbe provocare pericoli elettrici.

15) Non operare l'utensile elettrico in prossimità di materiali infiammabili. Le scintille potrebbero incendiare tali materiali.

16) Non utilizzare accessori che richiedono raffreddamento liquido.

Se si utilizza acqua o altri liquidi refrigeranti potrebbero verificarsi elettrocuzioni o shock.

Ulteriori istruzioni di sicurezza per tutte le operazioni

Reazione negativa e avvertenze correlate

La reazione negativa è una reazione improvvisa di un disco rotante, una guarnizione di attrito, una spazzola o di qualsiasi altro accessorio che incontra un ostacolo o viene pinzato. Gli ostacoli o la pinzatura provocano rapidamente lo stallo dell'accessorio rotante, che a sua volta fa si che l'utensile elettrico, se privo di controllo, venga proiettato nella direzione opposta a quella della rotazione dell'accessorio, rispetto al punto di inceppo.

Ad esempio, se un disco abrasivo incontra un ostacolo o viene pinzato dal pezzo da lavorare, il bordop del disco che penetra nel punto di pinzatura può scavare nella superficie del materiale provocando lo sbalzo del disco. Il disco potrebbe essere proiettato nella stessa direzione o in direzione opposta rispetto all'operatore, a seconda della direzione della rotazione del disco al momento della pinzatura. In queste condizioni i dischi abrasivi inoltre potrebbero rompersi.

La reazione negativa è il risultato dell'uso improprio dell'utensile elettrico e/o di procedure o condizioni operative non correte. La reazione negativa può essere evitata adottando le corrette precauzioni, indicate di seguito.

1) Mantenere la pressa salda sull'utensile elettrico. Posizionare il corpo e il braccio in modo che possano resistere alle forze di reazione negativa. Utilizzare sempre la maniglia ausiliaria, se presente, per ottenere il massimo controllo sulla reazione negativa o la reazione di coppia durante l'avvio delle operazioni. L'operatore può controllare le reazioni di coppia o le forze di reazione negativa, se osserva le corrette precauzioni.

2) Non posizionare mai le mani in

prossimità dell'accessorio rotante. L'accessorio potrebbe essere proiettato dalla reazione negativa verso le mani.

3) Non posizionare il corpo nelle aree dove l'utensile elettrico potrebbe essere proiettato in caso di reazione negativa. La reazione negativa proietta l'utensile nella direzione opposta al movimento del disco rispetto al punto in cui trova un ostacolo.

4) Adottare particolare attenzione quando si lavora su angoli, margini acuti, ecc. Evitare di far rimbalzare o bloccare l'accessorio contro un ostacolo. Angoli, margini acuti e rimbalzi hanno la tendenza a bloccare l'accessorio rotante e provocare perdita di controllo o reazioni negative.

5) Non applicare una lama per intaglio di legno da motosega portatile o una lama per sega dentellata. Tali lame provocano frequentemente reazioni negative e perdita di controllo.

Ulteriori informazioni di sicurezza per le operazioni di smerigliatura e taglio

Avvertenze di sicurezza specifiche per le operazioni di smerigliatura e taglio abrasivo:

1) Utilizzare esclusivamente tipi di lama consigliati per l'utensile elettrico e il carter specifico designato per il disco selezionato. Non è possibile proteggere adeguatamente i dischi non designati per questo utensile elettrico che, pertanto, risulteranno non sicuri.

2) La superficie di smerigliatura delle ruote incassate centrali deve essere montata al di sotto del piano del labbro di protezione. Una ruota montata in modo inappropriato che si proietta attraverso il piano del labbro di protezione non può essere adeguatamente protetta.

3) Il carter deve essere applicato saldamente all'utensile elettrico e posizionato per la massima sicurezza,

in modo che verso l'operatore risulti esposta la minima superficie del disco possibile. La protezione aiuta a proteggere l'operatore da eventuali frammenti di ruota rotta e dal contatto accidentale con la ruota e con le scintille che potrebbero incendiare gli indumenti.

4) I dischi devono essere utilizzati esclusivamente per le applicazioni consigliate.

Ad esempio: non eseguire operazioni di smerigliatura con la parte laterale di un disco da taglio. I dischi da taglio abrasivo sono intesi per la smerigliatura periferica, le forze laterali applicate a tali dischi potrebbero provocarne la rottura.

5) Utilizzare sempre flangie per dischi che non presentino danni e che siano di dimensioni e forme corrette per il disco selezionato. I dischi devono essere sostenuti dalle flangie corrette, in modo da ridurre la possibilità di rottura del disco. Le flangie per i dischi da taglio devono essere diverse dalle flangie per i dischi da smerigliatura.

6) Non utilizzare dischi consumati, precedentemente utilizzati su un altro utensile elettrico di dimensioni superiori. I dischi progettati per utensili di dimensioni superiori non sono adatti alle velocità superiori degli utensili più piccoli e potrebbero rompersi.

Avvertenze di sicurezza supplementari specifiche per le operazioni di taglio abrasivo:

1) Non far “inceppare” il disco da taglio o applicare pressione eccessiva. Non cercare di praticare tagli di profondità eccessiva. Lo stress eccessivo sul disco aumenta il carico e la suscettibilità del disco a piegarsi o incepparsi durante il taglio, oltre alla possibilità di reazioni negative o rottura del disco.

2) Non posizionare il corpo direttamente in linea dietro il disco rotante. Se il disco, durante le operazioni, viene spostato lontano dal corpo, la possibile reazione negativa potrebbe proiettare il disco rotante e l'utensile elettrico

direttamente verso l'operatore.

3) Se il disco si inceppa, o se si interrompe per un qualsiasi motivo il taglio, spegnere l'utensile elettrico e mantenerlo fermo fino a quando il disco si ferma completamente. Non cercare mai di rimuovere il disco da taglio dall'oggetto se il disco è in movimento, altrimenti potrebbe prodursi una reazione negativa. Investigare e adottare le misure adeguate per eliminare la causa dell'inceppamento del disco.
4) Non riprendere l'operazione di taglio con il disco già all'interno del pezzo da lavorare. Lasciare che il disco acquisisca la velocità massima, quindi accostarlo con attenzione al taglio. Se l'utensile viene riavviato con il disco già all'interno del pezzo da lavorare, il disco potrebbe incepparsi, slittare o produrre reazione negativa.
5) Sostenere con supporti adeguati i pannelli o gli altri pezzi da lavorare di grandi dimensioni per ridurre il rischio di pinzatura e reazione negativa del disco. I pezzi da lavorare di grandi dimensioni tendono a curvarsi verso il basso a causa del proprio peso. È necessario disporre adeguatamente i supporti sotto il pezzo da lavorare, in prossimità della linea di taglio e in prossimità dei margini del pezzo da lavorare, su entrambi i lati del disco.
6) Adottare estrema attenzione quando si pratica un "taglio incassato" in pareti o altre aree cieche esistenti. Il disco potrebbe incontrare eventuali tubi nascosti di gas o acqua, cavi elettrici o oggetti in grado di produrre reazione negativa.

Simbolo	Signifi cato
V Volt
---	Corrente diretta
n Velocità nominale
... min ^-1	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco batteria

	Per ridurre il pericolo di lesioni, è necessario leggere e comprendere il manuale di istruzioni.
	Solo per uso interno.
	Indossare sempre prote-zioni per gli occhi

AVVERTIMENTO

• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile.
• La Panasonic non sarà responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato e/o contraffatto.
• Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.
• Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modificarlo.

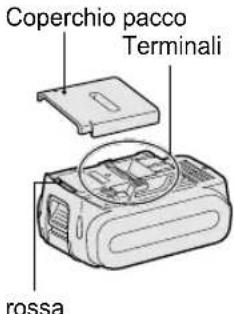

• Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria.
  • Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.
• Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.
• Usare esclusivamente l'apposito caricabatteria per caricare il pacco batteria. In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.
• Dopo aver rimosso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d'incendio.
• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L'uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.
• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile.
• La Panasonic non sarà responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato e/o contraffatto.
• Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.
• Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modificarlo.
• Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria.
  • Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.
• Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.
• Usare esclusivamente l'apposito caricabatteria per caricare il pacco batteria. In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.
• Dopo aver rimosso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d'incendio.

	Per ridurre il pericolo di lesioni, è necessario leggere e comprendere il manuale di istruzioni.
	Solo per uso interno.
	Indossare sempre prote-zioni per gli occhi

III. MONTAGGIO

NOTA:

Quando si fissa o si rimuove una maniglia di sostegno, scollegare il gruppo batteria dall'utensile.

Accertarsi sempre che la maniglia di sostegno sia installata saldamente prima dell'azionamento.

- Avvitare saldamente la maniglia laterale, come mostrato nella figura.

ATTENZIONE

Non attivare mai il perno di blocco mentre l'asse è in rotazione. L'utensile potrebbe subire danni.

- Premere il pulsante di blocco per impedire la rotazione dell'asse quando si installano o rimuovono parti, come dischi mola, carter per il disco, ecc.

Installazione e rimozione dei dischi

Ispezione prima dell'uso

• È stato montato un disco mola appropriato all'oggetto da lavorare?
• È stato montato un disco mola della dimensione appropriata per lo strumento?
• Il disco corretto è stato inserito in conformità con gli standard di sicurezza elencati di seguito?

Europa - EN, Australia - AS

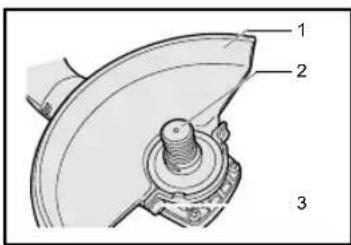

1. Carter disco mola
2. Asse
3. Vite di fissaggio carter disco mola

ATTENZIONE

• Quando si utilizza l'utensile, il carter disco mola deve essere installato sullo strumento in modo che la parte chiusa del carter sia rivolta sempre verso l'operatore.
• Utilizzare i tamponi se questi vengono forniti con il prodotto abrasivo incollato, e quando sono richiesti;

⚠ AVVERTIMENTO

Quando si utilizza lo strumento, utilizzare sempre i carter forniti. I dischi mola potrebbero rompersi durante l'uso e il carter disco mola contribuisce a ridurre le possibilità di lesioni personali.

1. Installare il carter disco mola, quindi serrare saldamente la vite.


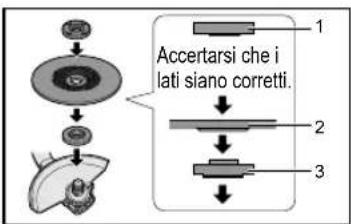

1. Dado di fissaggio
2. Disco mola

3. Flangia disco

4. Installare la flangia disco e il disco sull'asse nell'ordine mostrato dalla figura.

5. Serrare il dado di fissaggio sull'asse in modo che il lato vuoto sia rivolto in direzione opposta al disco.

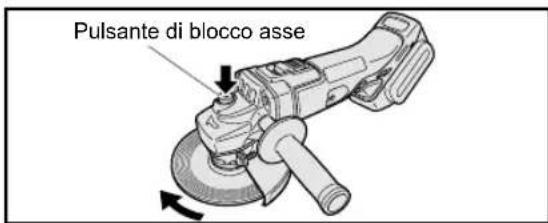

6. Spingere il pulsante di blocco dell'asse per assicurare l'asse in posizione, quindi utilizzare la chiave per il dado di fissaggio per serrare saldamente il dado di fissaggio.

Pulsante di blocco asse

1. Per rimuovere il disco mola, seguire al contrario la procedura di installazione.

Applicazione o rimozione del pacco batteria

PRECAUZIONE

Prima di inserire il pacco batteria, controllare che l'interruttore di accensione dell'attrezzo si azioni correttamente e che ritorni nella posizione "OFF" quando lo si rilascia.

1. Per collegare il pacco batteria:

Allineare le marcature evidenziate e installare il pacco batteria.

- Far scorrere il pacco batteria finché non si blocca in posizione.

Marcature allineamento

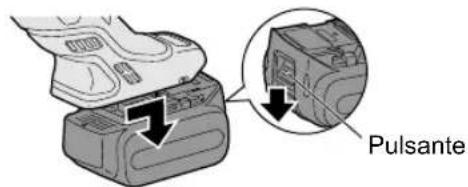

1. Per rimuovere il pacco batteria:

Premere il pulsante in giù e far scorrere il pacco batteria in avanti.

Pulsante

IV. FUNZIONAMENTO

NOTA:

Ricordare che questo attrezzo è sempre pronto a funzionare, perché non è necessario collegarlo ad una presa di corrente.

Funzionamento dell'interruttore di accensione

ATTENZIONE

- Prima di inserire il pacco batteria nello strumento, accertarsi sempre che l'interruttore di accensione funzioni correttamente e ritorni in posizione "OFF" quando viene premuta la parte posteriore dell'interruttore.

- È possibile bloccare l'interruttore di accensione in posizione "ON". Adottare attenzione quando si blocca l'utensile in posizione "ON" e afferrare saldamente l'utensile utilizzando la maniglia di sostegno e la superficie isolata.

Per avviare l'utensile, premere e far scorrere l'interruttore di accensione sulla posizione "ON".

Per il funzionamento continuo, premere la parte anteriore dell'interruttore di accensione per bloccarlo.

Per arrestare l'utensile, premere la parte posteriore dell'interruttore di

alimentazione, quindi questo ritorna sulla posizione "OFF".

AVVERTIMENTO

• Non è mai necessario applicare forza sull'utensile. Il peso dell'utensile applica la pressione adeguata Se si applica forza e si esercita pressione eccessiva il disco mola potrebbe subire pericolose rotture.
  • Se l'utensile cade durante la smerigliatura, sostituire SEMPRE il disco mola.
  • Non far MAI sbattere o dare colpi sul disco mola.
• Evitare di far rimbalzare o far incontrare ostacoli al disco mola, sepecialmente quando si lavora su angoli, margini acuti, ecc. in quanto potrebbero prodursi perdite di controllo e reazioni negative.

ATTENZIONE

- Dopo il funzionamento, spegnere sempre l'utensile e attendere che il disco si arresti completamente prima di riporre l'utensile.

Ispezione visiva e prova di funzionamento del disco

1. Prima di utilizzarlo, accertarsi sempre che il disco non presenti crepe.
2. Eseguire semprela prova di funzionamento della lama, come indicato di seguito.
3. Accertarsi sempre che il disco sia saldamente fissato.

	Durata prova funzionamento
Disco nuovo più	di 3 min.
Prima di utilizzare un disco precedentemente usato	più di 1 min.

Operazioni di smerigliatura

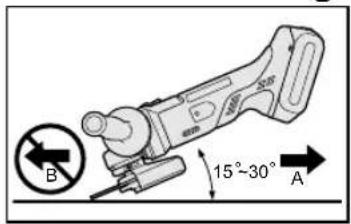

B 15°~30° A

Tenere SEMPRE l'utensile saldamente con una mano sull'impugnatura e l'altra sulla maniglia di sostegno. Accendere l'utensile e quindi applicare la ruota o il disco al pezzo in lavorazione. In generale, mantenere il bordo della ruota o del disco mola su un angolazione di circa 15°-30° rispetto alla superficie del pezzo da lavorare. Quando si utilizza un disco da mola nuovo, non operare la smerigliatrice nella direzione B, altrimenti taglierà il pezzo da lavorare. Dopo che il bordo del disco mola sarà stato arrotondato dall'uso, sarà possibile operare il disco mola nelle direzioni sia A che B.

Uso di un carter per il disco da taglio (disponibile come accessorio opzionale non incluso)

Accertarsi che i lati siano corretti.

1. Dado di fissaggio
2. Disco da taglio
3. Flangia disco
4. Asse

⚠ AVVERTIMENTO

• Quando si usa un disco per taglio abrasivo, accertarsi di utilizzare esclusivamente carter per dischi da taglio designati per l'uso con il disco da taglio.
  • Non utilizzare MAI dischi da taglio per la smerigliatura.
• Non far inceppare il disco o applicare pressione eccessiva. Non cercare di praticare tagli di profondità eccessiva. Se si applica sforzo eccessivo sul disco da taglio, se ne aumenta il carico e la suscettibilità a piegarsi o incepparsi, oltre alla possibilità di reazioni negative, rotture del disco da taglio e surriscaldamento del motore.
• Non iniziare l'operazione di taglio con il disco già all'interno sul pezzo da lavorare. Altrimenti, il disco potrebbe incepparsi o produrre una reazione negativa. Lasciare che il disco da taglio acquisisca la velocità massima, quindi accostarlo con attenzione al pezzo da lavorare.
• Durante le operazioni di taglio non variare mai l'angolazione del disco. Se si esercita pressione laterale sul disco da taglio (come durante la smerigliatura) il disco potrebbe creparsi e rompersi, provocando gravi lesioni personali.

ATTENZIONE

• Onde evitare l'aumento eccessivo della temperatura della superficie dell'utensile, non utilizzare l'utensile consecutivamente mediante l'uso di due o più pacchi batteria. L'utensile necessita di un periodo di raffreddamento prima di passare ad un altro pacco batteria.
• Durante l'uso, non ostruire i fori di ventilazione posti ai lati

dell'alloggiamento. In caso contrario, l'apparecchio potrebbe non funzionare correttamente e guastarsi.

• NON sottoporre lo strumento (motore) a sforzi. In caso contrario, l'apparecchio potrebbe subire danni.
- Usare l'utensile in modo tale che l'aria che fuoriesce dai fori di ventilazione non sia a contatto diretto con la pelle. In caso contrario, potrebbero prodursi ustioni.

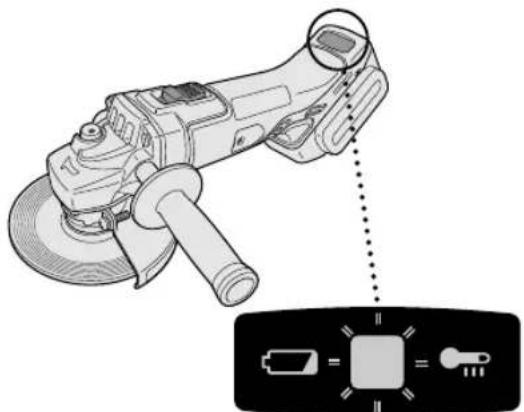

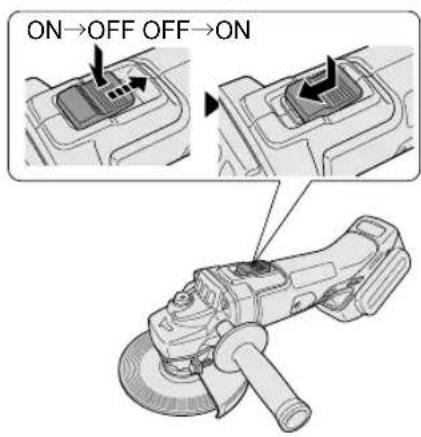

Spia di controllo per la funzione di prevenzione avvio blocco On

La smerigliatrice non si avvierà se il gruppo batteria è inserito con l'interruttore sulla posizione ON (leva di commutazione su ON). La spia di avvertenza lampeggerà a questo punto per indicare che la 'funzione prevenzione avvio blocco On' ha funzionato.

Premere l'interruttore in posizione OFF (leva dell'interruttore su OFF) quindi premerla di nuovo in posizione ON (leva dell'interruttore su ON) per accendere la smerigliatrice.

ON→OFF OFF→ON

Spia avvertenza surriscaldamento

Spenta (fun- zionamento normale)

Lampeggiante: surriscaldamento Indica che il funzionamento è stato interrotto a causa un surriscaldamento della batteria.

Per proteggere la batteria, assicurarsi di osservare ciò che segue quando si esegue questa operazione.

• Se la batteria diventa calda, la funzione di protezione verrà attivata e il motore o la batteria smetteranno di funzionare. La spia di avvertenza surriscaldamento sul pannello di controllo si illumina o lampeggia quando questa funzione è attiva.
• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'utensile (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'utensile sarà pronto per l'uso.
• Evitare un uso dell'utensile che porti all'attivazione ripetuta della protezione da surriscaldamento.
• Se l'utensile viene utilizzato in modo continuato in condizioni di inten-so lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente.
• Se l'utensile viene utilizzato in condizioni di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento potrebbe non attivarsi.
• Le prestazioni del modello EY9L42 diminuiscono notevolmente a temperature pari e al di sotto di 10°C a causa delle condizioni operative e altri fattori.
• La temperatura ambientale deve essere compresa tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), l'utensile smetterà di funzionare correttamente.
• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un'ora per permettere allo stesso di raggiungere la temperatura ambiente.

Spia avvertenza batteria prossima all'esaurimento

Spenta (fun- zionamento normale)

Lampeggiante: (batteria prossima all'esaurimento) Funzione protezione batteria attiva

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'utensile è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria prossima all'esaurimento.
• Se si nota la spia di avvertenza batteria prossima all'esaurimento, caricare immediatamente il pacco batteria.
• Se la carica residua della batteria è molto ridotta, il prodotto potrebbe smettere di funzionare senza che la spia di avvertenza che segnala la riduzione della carica lampeggi. Ciò indica che l'alimentazione è insufficiente e che il pacco batteria deve essere caricato prima di continuare l'uso.
• Se il prodotto viene sottoposto a improvviso sforzo con conseguente blocco del motore, il sensore che previene l'eccessiva scarica potrebbe attivarsi e la spia di avvertenza che segnala la riduzione della carica potrebbe lampeggiare. La spia smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il ciclo riattivato.

[Pacco batteria]

Per un uso corretto del pacco batteria

Pacco batteria Li-ion

- Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.

- Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano sgombri da sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

- Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

- Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.

- Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e provochino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili hanno una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo della batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine.

Precauzioni d'uso

Coperchio pacco Terminali rossa

Assicurarsi di usare il coperchio del pacco batteria

- Quando il pacco batteria non viene usato, conservare la batteria in modo che sostanze estranee, quali polvere, acqua, ecc non contaminino i terminali. Assicurarsi di applicare il coperchio al pacco batteria per proteggere i terminali della batteria.

- Quando i I pac co bat ter ia viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali.

La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

PRECAUZIONE

Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.

- In caso di surriscaldamento, la funzione di protezione si attiverà e la batteria smetterà di funzionare.

La spia avvertenza surriscaldamento sul pannello di controllo si illumina o lampeggia quando questa funzione è attiva.

Per un utilizzo sicuro

- Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, verificare che il pacco batteria sia inserito correttamente nell'unità principale.

- Quando il pacco batteria non è ben collegato, la spia avvertenza surriscaldamento e la spia avvertenza batteria scarica lampeggiano per indicare che il funzionamento sicuro non è possibile e l'apparecchio non fa ruotare l'unità principale come di consueto anche se l'interruttore è bloccato. Collegare il pacco batteria nell'unità dell'utensile fino alla scomparsa dell'etichetta rossa o gialla.

[Caricabatterie] Ricarica

ATTENZIONE

- Il caricabatterie è progettato per funzionare con un'alimentazione elettrica domestica standard, esclusivamente come indicato sulla targhetta di classificazione. Caricare solo al voltaggio indicato sulla targhetta di classificazione dell'unità. Ad esempio 230 V / 50 Hz.

• Non tentare di utilizzarlo con altri voltaggi o frequenze nominali.

• L'intervallo della temperatura ambiente è compreso tra 0 °C e 40 °C.

- Se il gruppo batteria viene utilizzato quando la temperatura della batteria è inferiore a 0 °C, l'utensile potrebbe non funzionare correttamente.

- Se la temperatura del gruppo batteria circa scende circa al di sotto di 0 °C, la ricarica si arresta automaticamente per evitare la degradazione della batteria.

- Usare il caricabatteria a temperature comprese tra 0 °C e 40 °C e caricare la batteria ad una temperatura simile a quella della batteria stessa. (Dovrebbe esserci una differenza massima di 15 °C tra le temperature della batteria e della posizione di ricarica.)

- Quando si carica un gruppo batterie freddo (a temperature inferiori a 0 °C (32 °F)) in un luogo caldo, lasciare il gruppo batterie in posizione e attendere almeno un'ora, in attesa

che la batteria raggiunga il livello di temperatura dell'ambiente.

- Lasciare raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.

• Non infilare le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo.

- Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

1. Non utilizzare energia fornita da un generatore a motore.

2. Scollegare il caricabatteria se non in uso.

NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Come ricaricare

1. Collegare il caricatore alla presa di corrente.

NOTA:

Potrebbero presentarsi delle scintille quando la spina viene inserita nell'alimentazione CA, ma questo non pone un problema in termini di sicurezza.

1. Collegare saldamente il pacco batteria all'interno del caricatore.

2. Allineare le marcature e collocare la batteria nel raccordo del caricatore.

3. Far scorrere nella direzione indicata dalla freccia.

Marcature allineamento

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

- La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica quindi comincia automaticamente.

1. La spia di carica (verde) lampeggia

lentamente quando la batteria è carica per l'80% circa.

1. A ricarica completata, la spia verde si spegne.

2. Se la temperatura del pacco batteria raggiunge 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.

2. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si pegnerà.

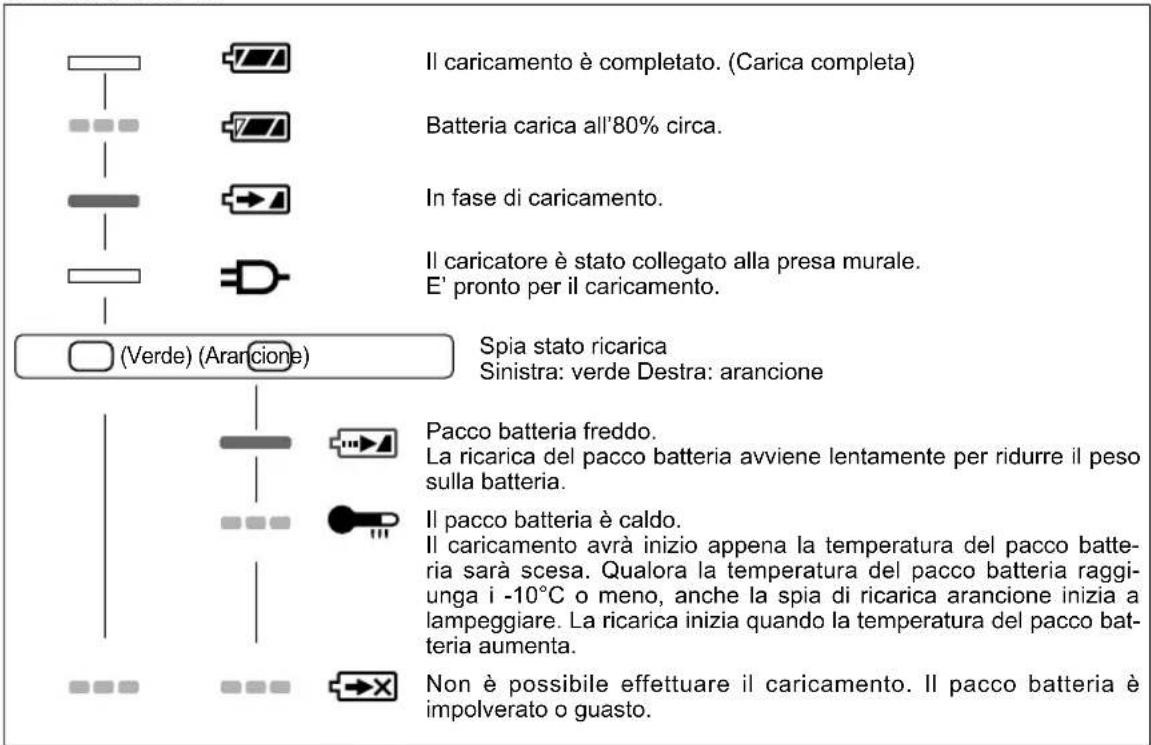

SEGNALI SPIE

Il caricamento è completato. (Carica completa) Batteria carica all'80% circa. In fase di caricamento. Il caricatore è stato collegato alla presa murale. E' pronto per il caricamento. (Verde) (Arancione) Spia stato ricarica Sinistra: verde Destra: arancione Pacco batteria freddo. La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria. Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta. Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.

Spenta

Accesa

Lampeggia

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

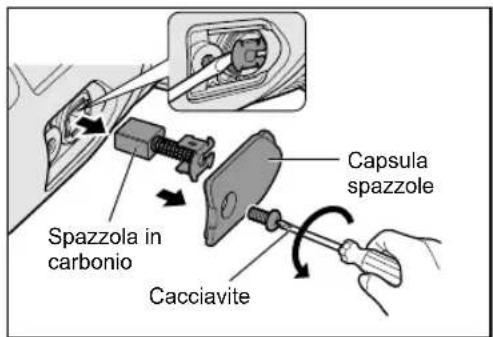

Sostituzione delle spazzole in carbonio

Mantenere le spazzole in carbonio pulite e libere di scivolare nei supporti. Quando diventano più corte di 5 mm, entrambe le spazzole in carbonio devono essere sostituite contemporaneamente. Utilizzare esclusivamente spazzole in carbonio identiche.

Spazzola in carbonio Cacciavite Capsula spazzole

Utilizzare un cacciavite per rimuovere le capsule. Estrarre le spazzole in carbonio usurate, inserire le spazzole nuove e fissare le capsule spazzole.

Per assicurare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e tutti gli eventuali interventi di manutenzione e regolazione devono essere eseguite esclusivamente da centri di assistenza o personale autorizzati Panasonic, utilizando sempre parti di ricambio Panasonic.

V. MANUTENZIONE

• Usare solo un panno morbido asciutto per pulire l'unità. Non usare panni umidi, solventi, benzina o altre sostanze volatili per la pulizia.
• Qualora l'interno del prodotto o del pacco batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. Se il prodotto presenta problemi di funzionamento, rivolgersi a un negozio di riparazioni.

VI. ACCESSORI

ATTENZIONE

• L'uso di accessori non specificati in questo manuale può provocare incendi, scosse elettriche o lesioni personali. Utilizzare solo gli accessori consigliati.
• L'utensile è fornito di un carter da utilizzare con un disco mola. È possibile utilizzare anche un disco da taglio con un carter per disco da taglio.

Disco mola

• Velocità nominale: maggiore o uguale a 72 m/min
  • Diametro max. ruota : Φ 125 mm
  • Diametro totale: Φ 22 mm
• Spessore max: 6 mm

Carter disco mola

- WEY46A2K3747

Disco da taglio

• Velocità nominale: maggiore o uguale a 72 m/min
• Diametro max. ruota : Φ 125 mm
• Diametro totale: Φ 22 mm
- Solo disco piatto

Carter disco taglio (per disco da taglio)

- WEY46A2K3137

Flangia disco

• EY4640K1168

Dado di fissaggio

- WEY4640K1178

VII. SPECIFICHE

UNITÀ PRINCIPALE

Diametro disco montaggio Φ125 mm
Dimensione fi lettatura mandrino M14
Diametro foro interno disco montaggio	22 mm
Peso (con il pacco batteria) 1,65 kg	(solo unità principale)
Lunghezza totale 300 mm (solo unità principale)
Rumore, Vibrazioni Vedere il foglio accluso
Tensione motore CC 14,4 V CC 18 V
Velocità nominale 8000min	-1 (rpm) 10000min	-1 (rpm)

PACCO BATTERIA

Modello	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
Accumulatore Batteria Li-ion
Tensione batteria CC 14,4 V CC 18 V

CARICABATTERIA

Modello EY0L82
Valori nominali Vedere		la targhetta dei valori nominali sul fondo del caricabatteria
Peso		0,93 kg
Tempo di caricamento	Modello	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	Utilizzabile	Utilizzabile: 35 Min	Utilizzabile: 30 Min	Utilizzabile: 40 Min	Utilizzabile: 50 Min	Utilizzabile: 40 Min	Utilizzabile: 55 Min
	Completa	Completa: 50 Min	Completa: 35 Min	Completa: 55 Min	Completa: 60 Min	Completa: 55 Min	Completa: 70 Min

NOTA: Questa tabella può includere modelli non disponibili, a seconda dell'area geografica. Fare riferimento al catalogo generale più recente. Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.

VIII. APPENDICE

SUPPLEMENTO DI GARANZIA

• La rottura e i danni causati da un uso prolungato (es. lavoro in fabbrica sulla catena di montaggio, ecc.) non è coperto da garanzia.
• I danni o i malfunzionamenti causati dall'uso di accessori non specificati in questo manuale non saranno coperti da garanzia.
