BRUKSANVISNING EY46A2 PANASONIC

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning. Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

- Tryk på läseknappen for at forhindre spindelen i at rotere, när du monterer eller afmonterer dele, som f.eks. slibeskive, skivebeskytter etc.

Översättning av originalanvisningarna:

Andra språk

I. ANVÄNDNING

Tack för att du har köpt Panasonic vinkelslipmaskin. Tack vare detta verktygs kraftfulla slipande och dess bekväma laddningsbara batteri får du riktigt bra slipprestanda.

Denna vinkelslipmaskin får endast användas för slipning och kapning.

FARA

Denna produkt är ett slipande verktyg som är konstruerat för att slipa. Den har en roterande skiva som kan ge dig djupa sår, vilket kan orsaka allvarliga eller livshotande skador. Därför bör du noggrant läsa denna bruksanvisning och varningsmeddelandena på verktyget och följa alla säkerhetsföreskrifter för att undvika skada.

WARNING

Använd alltid lämpliga skydd när du slipar för att minska risken för skador.

Hur du använder bruksanvisningen

• Läs igenom hela denna bruksanvisning innan du börjar använda slipmaskinen. Om någon annan ska använda slipmaskinen, så ska du se till att personen ifråga antingen har läst igenom denna bruksanvisning eller har getts fullständiga instruktioner om korrekt användning och samtliga säkerhetsföreskrifter för slipmaskinen.
• Spara denna bruksanvisning för framtida referensbehov. Den innehåller viktig säkerhetsinformation som måste följas för att garantera säker användning av slipmaskinen.
• I bruksanvisningen och på produkten används följande beteckningar:

OBSERVERA:

Ger ytterligare information som du bör känna till om slipmaskinen.

VIKTIGT

Visar på situationer som eventuellt kan innebära fara och orsaka lätta eller måttliga personskador om anvisningarna inte följs. Den gör dig även uppmärksam på felaktig användning.

WARNING

Varning innebär en situation som eventuellt kan leda till fara och orsaka svåra eller livshotande skador om anvisningarna inte följs.

FARA

Visar på omedelbar fara som leder till svåra eller livshotande skador om anvisningarna inte följs.

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar, innan verktyget tas i bruk.

II. YTTERLIGARE SÄKERHETSREGLER

Säkerhetsföreskrifter för all användning

Säkerhetsvarningar som är gemensamma för slipning och kapslipning:

1) Detta elverktyg är avsett att fungera som en slipmaskin eller ett kapverktyg. Läs alla säkerhetsvarningar, föreskrifter, illustrationer och specifikationer som ges för detta elverktyg. Om du inte följer föreskrifterna nedan kan det leda till en elektrisk stöt, brand och/eller allvarlig skada.
2) Sandpappring, stålborstning, polering och dylikt rekommenderas inte med detta elverktyg. Användning som elverktyget inte konstruerades för kan skapa fara och orsaka personskador.
3) Använd inte tillbehör som inte är speciellt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan anslutas till ditt verktyg, betyder det inte att det är säkert.
4) Det beräknade varvtalet på tillbehöret måste vara minst lika högt som det maximala varvtalet som anges på elverktyget. Tillbehör med högre varvtal än deras BERÄKNADE VARVTAL kan gå sönder och flyga åt olika håll.
5) Ytterdiametern och tjockleken på ditt tillbehör måste vara inom kapacitetsklassningen för ditt elverktyg. Tillbehör med felaktig storlek kan inte skyddas och kontrolleras tillräckligt.
6) Gångan på tillbehör måste matcha gångan på slipmaskinens spindel. För tillbehör som monteras med flänsar måste dornhålet på tillbehöret passa

mot flänsens placeringsdiameter. Tillbehör som inte matchar monteringshårdvaran på verktyget förlorar balansen, vibrerar kraftigt och användaren kan tappa kontrollen.

7) Använd inte ett skadat tillbehör. Före varje användning ska du undersöka tillbehören, som t.ex. slipskivor, beträffande hack och sprickor. Om du tappar elverktyget eller tillbehöret, ska du undersöka om det är skadat eller montera ett oskadat tillbehör. Efter att ha undersökt och monterat ett tillbehör, ska du hålla dig och åskådare borta från det roterande tillbehöret och köra elverktyget på maximalt varvtal utan belastning i en minut. Skadade tillbehör går normalt sönder under denna testtid.

8) Bär personlig skyddsutrustning. Beroende på användning ska du använda visir, skyddsglasögon eller säkerhetsglasögon. Bär som lämpligt dammfiltermask, hörselskydd, handskar och verkstadsförkläde som kan stoppa små slipfragment eller fragment från arbetsstycket. Ögonskyddet måste kunna stoppa flygande spillror som skapats av olika manövreringar. Dammfiltermasken eller andningsskyddet måste kunna filtrera partiklar som skapas av dina manövreringar. Om du utsätts för högintensivt ljud kan det leda till hörselnedsättning.

9) Håll åskådare på ett säkert avständ från arbetsområdet. Alla som går innanför arbetsområdet måste bära personlig skyddsutrustning. Fragment från arbetsstycket eller ett trasigt tillbehör kan flyga iväg och orsaka skada bortom det omedelbara området för manövrering.

10) Håll endast i verktyget på isolerade greppytor när det finns risk för att skärverktyget kan komma i kontakt med dolda ledningar. Kontakt med en strömförande ledning innebär också att oskyddade metalldelar på verktyget blir strömförande och kan ge användaren en elstöt.

11) Håll sladden borta från det

snurrande tillbehöret. Om du tappar kontrollen kan sladden kapas eller fastna och din hand eller arm kan dras in i det snurrandet tillbehöret.

12) Lägg aldrig ned elverktyget innan tillbehöret har stannat helt. Det snurrande tillbehöret kan gripa tag i ytan och dra elverktyget ur din kontroll.

13) Ha inte elverktyget i gång medan du bär det vid din sida. Genom oavsiktlig kontakt med det snurrande tillbehöret kan det fastna i dina kläder och dras in mot din kropp.

14) Rengör elverktygets luftventiler regelbundet. Motorns fläkt drar in damm innanför höljet och en mycket stor ansamling av pulvriserad metall kan leda till elektriska faror.

15) Använd inte elverktyget nära lättantändliga material. Gnistor kan antända dessa material.

16) Använd inte tillbehör som behöver flytande kylmedel. Om du använder vatten eller andra flytande kylmedel kan det leda till att du får en elektrisk stöt.

Ytterligare säkerhetsföreskrifter för all användning

Bakslag och relaterade varningar

Bakslag är en plötslig reaktion hos en roterande skiva, stöddyna, borste eller något annat tillbehör som kläms eller fastnar. Om tillbehöret kläms eller fastnar kan det leda till att det roterande tillbehöret plötsligt stannar vilket i sin tur tvingar det okontrollerade elverktyget i motsatt riktning jämfört tillbehörets rotation vid inklämningsstället. Om till exempel en slipskiva fastnar eller kläms i arbetsstycket, kan skivans kant som rör sig in mot inklämningsstället borra sig in i materialets yta vilket leder till att skivan stöts ut. Skivan kan antingen hoppa mot eller bort från användaren, beroende på åt vilket håll skivan rör sig vid inklämningsstället. Slipskivor kan även gå sönder under dessa förhållanden. Bakslag är ett resultat av missbruk eller felaktig användning av verktyget och kan undvikas genom att försiktighetsåtgärderna nedan vidtas.

1) Håll stadigt i elverktyget och håll kroppen och armarna i ett läge där du kan stå emot bakslagskrafter. Använd alltid stödhandtag, om det finns, för maximal kontroll över bakslagskrafter eller reaktionsmoment vid start. Användaren kan kontrollera reaktionsmoment och bakslagskrafter om försiktighetsåtgärder vidtas.

2) Håll aldrig din hand nära det roterande tillbehöret. Tillbehöret kan få ett bakslag mot din hand.

3) Håll inte din kropp i det område där elverktyget rör sig vid ett bakslag. Bakslaget kommer att driva verktyget i motsatt riktning mot skivans rörelse vid inklämningsstället.

4) Var särskilt försiktig vid bearbetning av hörn, vassa kanter etc. Se till att tillbehöret inte studsar ut eller kommer i kläm. Vid hörn, vassa kanter eller vid studsande tenderar det roterande tillbehöret att fastna, vilket kan leda till att du tappar kontrollen eller till bakslag.

5) Använd inte ett kedjesågblad eller ett tandat sågblad. Sådana blad leder ofta till bakslag eller att du tappar kontrollen.

Ytterligare säkerhetsföreskrifter för slipning och kapning

Säkerhetsvarningar som är specifika för slipning och kapslipning:

1) Använd endast slipskivetyper som rekommenderas för ditt elverktyg och det särskilda skyddet som är avsett för den valda slipskivan. Slipskivor som elverktyget inte är konstruerat för är inte säkra.

2) Slipytan på skivor med försänkt centrum måste monteras under skyddsläppens plan. En felaktigt monterad skiva som sticker upp genom skyddsläppens plan kan inte skyddas tillräckligt.

3) Skyddet måste fästas på elverktyget på ett säkert sätt och för maximal säkerhet placeras så

att en så liten del av slipskivan som möjligt är exponerad mot användaren. Skyddet hjälper till att Skyddet hjälper till att skydda användaren från fragment av en trasig skiva och oavsiktlig kontakt med skivan, och gnistor som kan antända klädseln.

4) Slipskivor får endast användas till rekommenderade arbeten. Slipa till exempel aldrig med sidan av kapskivan. Slipkapskivor är avsedda för yttre slipning. Tryck mot sidan på dessa skivor kan leda till att de går sönder.

5) Använd alltid oskadade skivflänsar som har rätt storlek och form för din valda skiva. Passande skivflänsar stöder skivan och minskar risken för skador på skivan. Flänsar för kapskivor kan skilja sig från slipskiveflänsar.

6) Använd inte slitna skivor från större elverktyg. Skivor avsedda för större elverktyg passar inte för det mindre verktygets högre varvtal och kan gå sönder.

Ytterligare säkerhetsvarningar specifika för kapslipning:

1) Tryck inte ned kapskivan och använd inte högt tryck. Försök inte skära för djupt. Om skivan överbelastas ökar påfrestningen och risken för att skivan ska vridas eller fastna i skärspåret och få bakslag eller skador.

2) Placera inte din kropp i linje med eller bakom den roterande skivan. När skivan används och rör sig bort från din kropp, kan ett eventuellt bakslag driva den snurrande skivan och elverktyget rakt mot dig.

3) Om skivan fastnar eller avbryts under skärning, ska du stänga av elverktyget och hålla elverktyget stilla tills skivan har stannat helt. Försök aldrig ta bort en kapskiva från skärspåret medan skivan rör sig, eftersom det kan leda till bakslag. Undersök och åtgärda orsaken till att skivan fastnar.

4) Starta inte verktyget igen om det sitter i arbetsstycket. Låt skivan komma upp i full hastighet innan den försiktigt förs in i skärspåret igen. Skivan kan fastna, hoppa ur arbetsstycket eller få bakslag om elverktyget sätts på när det sitter i arbetsstycket.

5) Stöd skivor och andra stora arbetsstycken för att minska risken för att skivan kläms och får bakslag. Stora arbetsstycken kan ge efter för sin egen vikt. Stöd måste placeras under arbetsstycket nära skärspåret och kanten på båda sidorna om skivan.

6) Var särskilt försiktig vid "fickkapning" i en färdig vägg eller andra dolda områden. Den utskjutande skivan kan skära i gas-, vatten- eller elledningar eller andra föremål som kan orsaka bakslag.

Symbol	Betydelse
V Volt
---	Direkt ström
n Märkvarvtal
... min ^-1	Varv eller pendlingar per minut
Ah	Batteriets elektriska kapacitet
	För att minska risken för skador måste användaren läsa och förstå bruksan-visningen.
	Endast för inomhusbruk.
	Använd alltid ögonskydd

⚠ WARNING

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.
• Panasonic påtar sig inget ansvar för eventuella skador eller olyckor orsakade av användningen av ett återvunnet batteri eller ett oäkta batteri.
  • Kasta inte det laddningsbara

batteriet i eld och utsätt det inte på annat sätt för hög värme.

• För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.
• Låt inget metallföremål komma i kontakt med anslutningskontakterna på deladdningsbara batteriet.
• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.
• Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.
• Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar.
• Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.
• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart.
• Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri.

III. MONTERING

OBSERVERA:

När stödhandtaget monteras eller tas bort, koppla bort batteripacket från verktyget.

Se alltid till att stödhandtaget är ordentligt monterat innan användning.

- Skruva på sidohandtaget säkert som på bilden.

VIKTIGT

Aktivera aldrig låsstiftet när spindeln roterar. Verktyget kan skadas.

- Tryck på låsknappen för att förhindra att spindeln roterar när du monterar eller tar bort delar, som t.ex. slipskivan, skivskyddet etc.

Montera eller ta bort skiva

Inspektion före användning

• Har korrekt slipskiva monterats för det föremål som skall slipas?
• Har en slipskiva med lämplig storlek monterats för verktyget?
• Har korrekt skiva monterats i enlighet med de säkerhetsstandarder som listas nedan?

Europa - EN, Australien - AS

1. Slipskivans skydd
2. Spindel
3. Låsskruv för slipskivans skydd

VIKTIGT

• Vid användning måste skyddet för slipskivan monteras på verktyget så att den stängda sidan alltid är vänd mot användaren.
• Var noga med att använda mellanlägg när sådana medföljer slipskivan och de krävs;

⚠ WARNING

- Använd alltid det medföljande skyddet när du använder verktyget. Slipskivan kan förstöras under användning och skyddet för slipskivan hjälper till att förhindra personskador.

1. Montera skyddet för slipskivan och drag fast skruven ordentligt.


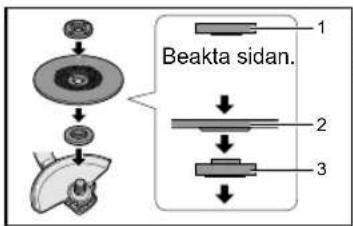

1. Mutter
2. Slipskiva

3. Skivfläns

4. Montera skivflänsen och skivan på spindeln i den ordningsföljd som visas på bilden.

5. Spänn muttern på spindeln så att den ihåliga sidan pekar mot motsatt sida till skivan.

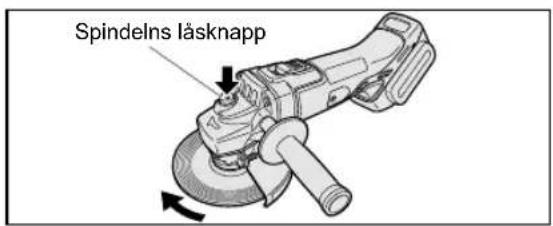

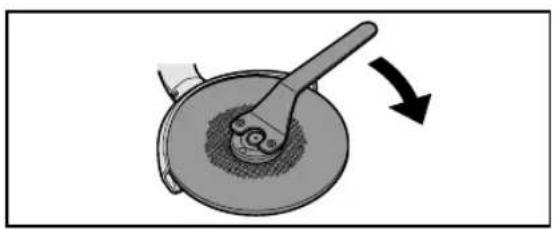

6. Tryck på spindelns läsknapp för att hålla spindeln på plats och använd sedan mutternyckeln för att spänna muttern.

Spindelns läsknapp

1. Följ monteringsanvisningarna i motsatt ordning för att ta bort slipskivan.

Kontrollera före montering av batteriet att startomkopplaren på verktyget rör sig korrekt och återgår till läget "OFF" när den släpps.

1. För att ansluta batteriet:

Passa in de utmärkta punkterna mot varandra och sätt fast batteriet.

- Skjut batteriet bakåt tills det hakar fast i korrekt läge.

Anpass- ningsmärken

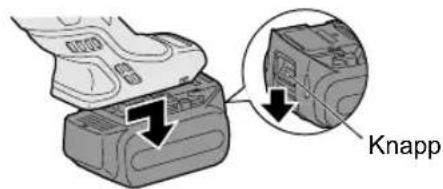

1. För att ta ut batteriet:

Tryck ner knappen och skjut batteriet framåt.

Knapp

IV. DRIFT

OBSERVERA:

Tänk på att detta verktyg alltid är driftklart, eftersom det inte behöver anslutas till ett eluttag.

Användning av strömbrytaren

⚠ VIKTIGT

• Innan du sätter in batteriet i verktyget, ska du alltid se till att strömbrytaren fungerar ordentligt och återgår till "OFF"-läget när den bakre delen av strömbrytaren är intryckt.
• Strömbrytaren kan låsas i "ON"-läget. Var uppmärksam när du

läser verktyget i "ON"-läget och fatta tag i verktyget stadigt med hjälp av stödhandtag och grepp.

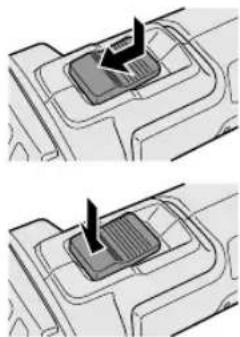

Tryck och skjut strömbrytaren mot "ON"-läget för att starta verktyget.

För kontinuerlig drift trycker du på den främre delen av strömbrytaren för att låsa den.

För att stoppa verktyget, tryck på strömbrytarens bakre del, så återgår den till läge "OFF" (AV).

WARNING

• Du ska aldrig behöva använda verktyget med kraft. Verktygets vikt ger tillräckligt tryck. Om du använder mycket kraft och tryck kan det leda till farliga skador på slipskivan.
• Byt ALLTID slipskivan om du tappar verktyget under slipning.
• Slå ALDRIG mot slipskivan.
• Undvik att slipskivan studsar eller

fastnar, särskilt när du arbetar på hörn, vassa kanter etc. Detta kan leda till att du tappar kontrollen eller till bakslag.

VIKTIGT

- Efter användning ska du alltid stänga av verktyget och vänta tills skivan har stannat helt innan du sätter ned verktyget.

Visuell undersökning och test av skivan

1. Se alltid till att skivan inte har några sprickor före användning.
2. Testa alltid bladet enligt följande.
3. Se alltid till att skivan sitter fast ordentligt.

	Testtid
Helt ny skiva mer	än 3 min.
Före användning av nuvarande skiva	mer än 1 min.

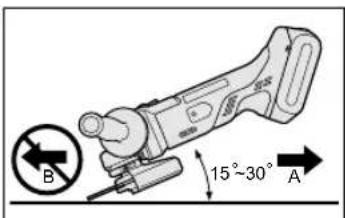

Slipning

B 15°~30° A

Håll ALLTID i verktyget ordentligt med en hand på handtaget och den andra på stödhandtaget. Slå på verktyget och för sedan skivan mot arbetsstycket. Håll kanten av skivan i en vinkel på ungefär 15°-30° mot arbetsstyckets yta. Om du använder en ny slipskiva, ska slipmaskinen inte gå i riktning mot B. Då skär den in i arbetsstycket. När slipskivans kant har rundats av på grund av användning får slipskivan gå både i riktning A och B.

Användning av ett kapskivskydd (finns som tillbehör, medföljer ej)

Beakta sidan. 1 2 3 4

1. Mutter
2. Kapskiva
3. Skivfläns
4. Spindel

⚠️ WARNING

• När du använder en kapslipskiva, ska du endast använda kapskivskyddet som är avsett för användning med kapskivor.
• Använd ALDRIG kapskivor för slipning.
• Tryck inte ned skivan och använd inte högt tryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar påfrestningen och risken för att kapskivan ska vridas eller fastna i skärspåret och bakslag, skador på kapskivan eller överhettning av motorn kan inträffa.
• Starta inte verktyget när skivan är i arbetsstycket. Det leder till att kapskivan fastnar eller får bakslag. Låt kapskivan komma upp i full hastighet och sedan försiktigt skära arbetsstycket.
• Byt aldrig vinkel på skivan under skärning. Om du trycker på kapskivan från sidan (som vid slipning) spricker skivan och går sönder, vilket kan orsaka allvarliga personskador.

VIKTIGT

• För att förhindra mycket stor temperaturökning på verktygets yta ska du inte använda verktyget kontinuerligt med två eller fler batterier. Verktyget behöver tid att svalna innan du byter till ett annat batteri.
• Stäng inte ventilationsöppningarna på sidan av verktyget under användning. Då påverkas maskinens funktion negativt och det blir stopp.
• Belasta INTE verktyget (motorn). Det kan leda till skador på verktyget.

- Se vid användning av verktyget till att hålla det på ett sätt som förhindrar att luft från ventilations-öppningarna blåser direkt mot huden. Du kan få brännskador.

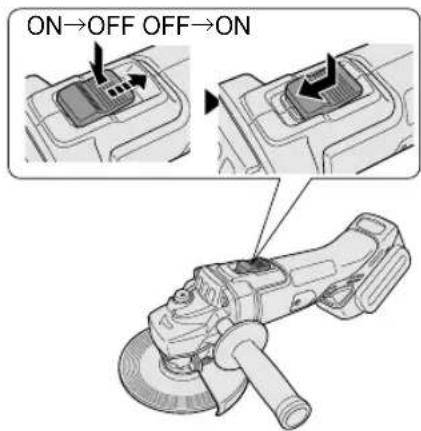

Slipmaskinen startar inte om batteripacket är isatt med reglaget i läge PÅ (reglagespaken på PÅ). Om detta inträffar blinkar varningslampan för att indikera att "startspärrfunktion På" är aktiverat.

Tryck strömbrytaren till OFF-läget och tryck sedan tillbaka den till ON-läget för att starta slipmaskinen.

ON→OFF OFF→ON

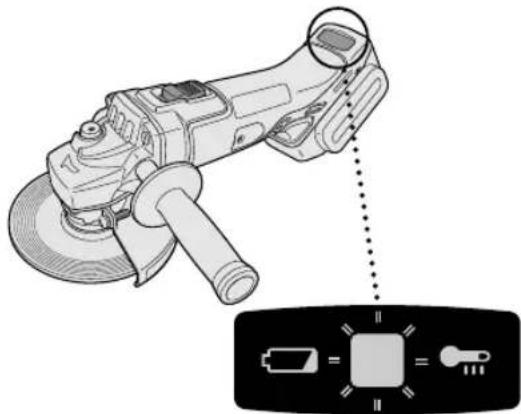

Varningslampa för överhettning

Släckt (normal drift)

Blinkar: Överhettning Detta anger att driften har stoppats på grund av överhettning av batteriet.

För att skydda batteriet, se till att notera följande när du utför denna åtgärd.

• Om batteriet blir varmt aktiveras skyddsfunktionen och motorn eller batteriet slutar att fungera. Varningslampan för överhettning på kontrollpanelen tänds eller blinkar när denna funktion är aktiverad.
• Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.

- Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.

- Om verktyget används kontinuerligt med hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för över-hettning aktiveras upprepade gånger.

- Om verktyget används när tempera-turen är låg (t.ex. under vintern), eller om den stoppas ofta under använd-ning, kan det hända att skyddsfunktio-nen för överhettning inte aktiveras.

- Prestandan för EY9L42 minskar kraftigt vid och under 10°C på grund av arbetsförhållanden och andra fakto-rer.

- Temperaturen i omgivningen ska vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.

- När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.

Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande (ingen laddning) Batteriets skydds- funktion aktiverad

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget har en skyddsfunktion för batteriet avsett att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet är urladdat, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet om du märker att varningslampan för svagt batteri blinkar.
• Om maskinen startas med för lite batterikraft återstående, kan den sluta fungera utan att varningslampan för batteriladdning först blinkar. Detta indikerar att för lite batterikraft finns kvar för att använda verktyget och att batteriet måste laddas före vidare användning.
• Om verktyget under användning blir föremål för en plötslig belastning som får motorn att läsa sig, kan överladdningssensorn aktiveras och varningslampan för batteriladdning kan börja blinka. Lampan slutar blinka när du behandlar orsaken till motorns låsning samt släpper och trycker in avtryckaren.

[Batteri]

Korrekt hantering av batteri

Litiumjonbatteri

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att få optimal batterilivslängd.

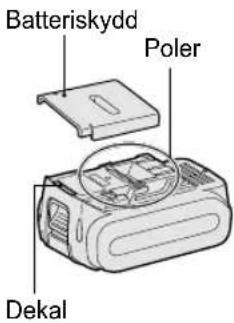

• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, t.ex. damm eller vatten. Om de inte är det ska du rengöra polerna innan du laddar batteriet.

Batteripolernas livslängd kan påverkas av främmande ämnen, t.ex. damm och vatten, under användning.

- När batteriet inte ska användas ska det hållas borta från metallföremål som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra polerna.

En kortslutning av batteriets poler kan orsaka gnistor, brand eller brännskador.

• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Det laddningsbara batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, ska det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, om sådan finns, för att bidra till att skydda miljön.

Rekommendationer för användning

Batteriskydd Poler Dekal

Se till att använda batteriskyddet

• När batteriet inte används bör det förvaras på ett sätt som gör att främmande ämnen, såsom damm eller vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på batteriskyddet.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.

VIKTIGT

För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.

- Om batteriet blir varmt kommer skyddsfunktionen att aktiveras och batteriet sluta fungera. Varningslampan för överhettning på manöverpanelen tänds eller blinkar när denna funktion är aktiv.

För säker användning

• Batteriet ska monteras genom vidta att två säkerhetsåtgärder. Kontrollera att batteriet är ordentligt monterat på huvudenheten före användning.
• Om batteriet inte är ordentligt anslutet när en brytare slås på kommer varningslampanför

överhettning och varningslampan för lågt batteri att blinka för att indikera att säker hantering inte är möjlig och huvudenheten kommer inte att rotera normalt. Anslut batteriet till verktygets enhet tills du inte längre kan se den röda eller gula dekalen.

[Batteriladdare] Laddning

⚠ OBSERVERA

- Laddaren är endast konstruerad för att fungera med vanlig hushållsel så som anges på märkskylten. Ladda bara med den spänning som anges på enhetens märkskylt, t.ex. 230 V/50 Hz.

- Försök inte att använda den med någon annan spänning eller frekvens.

- Den omgivande temperaturen är mellan 0 °C och 40 °C.

- Om batteripacket används när batteriets temperatur är under 0 °C kanske verktyget inte fungerar korrekt.

- Om batteripackets temperatur faller under ungefär 0 °C stoppas laddningen automatiskt för att förhindra att batteriet försämras.

- Använd laddaren vid temperaturer mellan 0 °C och 40 °C, och ladda batteriet vid en temperatur som ligger i närheten av själva batteriet. (Det får inte vara mer än 15 °C skillnad mellan temperaturen på batteriet och på laddningsplatsen.)

- När du laddar ett kallt batteripack (under 0 °C) på en varm plats, lämna batteripacket på platsen och vänta mer än en timme för att värma upp batteriet till nivån på den omgivande temperaturen.

- Kyl ner laddaren om du tänker ladda mer än två batterier i följd.

- Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

- laktta följande för att förhindra brand och andra skador.

1. Använd inte en motordriven generator som strömkälla.
2. Koppla loss batteriladdaren från vägguttaget när den inte ska användas.

NOTERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före

användning.

Hur man laddar

1. Anslut laddaren till ett vägguttag.

NOTERA:

Gnistor kan uppstå när kontakten sätts in i eluttaget men det är inget säkerhetsproblem.

1. Sätt batteriet ordentligt i laddaren.

2. Placera batteriet i dockan på lad d aren med anpassningsmärkena placerade mot varandra.

3. Skjut batteriet framåt i pilens riktning.

Anpass

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nätt cirka 80 % laddning.
2. När laddningen är klar slocknar den gröna laddningslampan.
3. Om batteriets temperatur är 0 °C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50 % av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

1. Rådgör med en auktoriserad återförsäljare, om laddningslampan (grön) inte slocknar.
2. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter ett antal minuter slocknar den gröna laddningslampan.

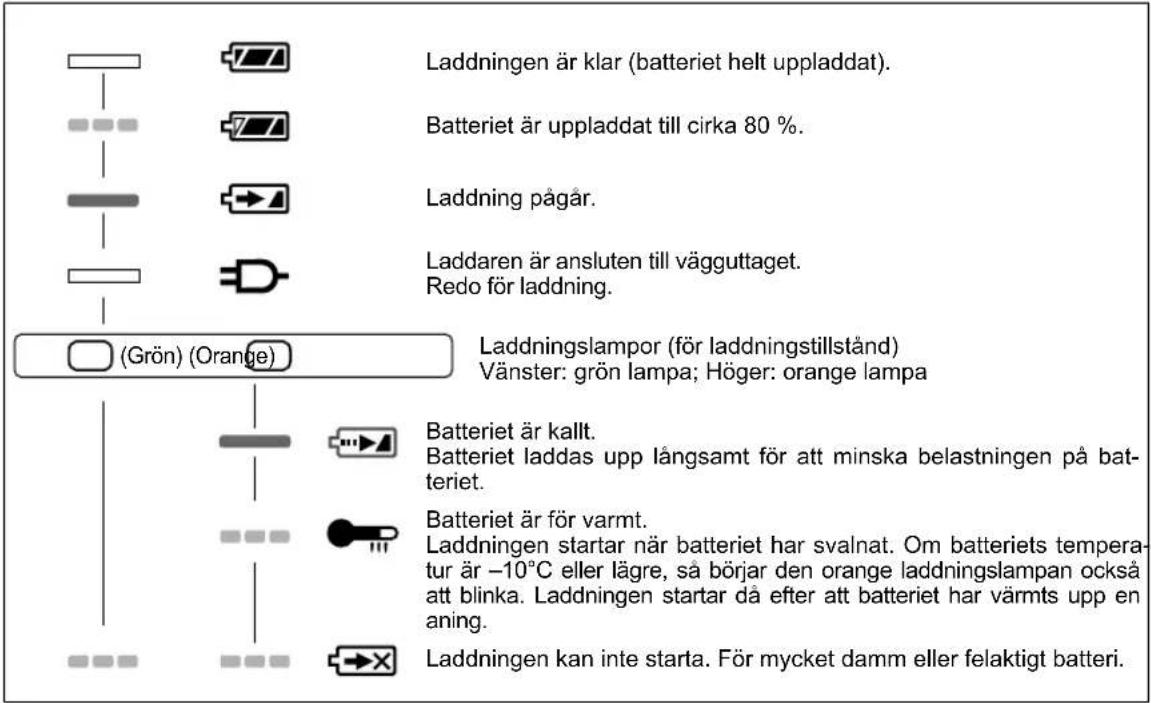

LAMPINDIKERINGAR

Laddningen är klar (batteriet helt uppladdat). Batteriet är uppladdat till cirka 80 %. Laddning pågår. Laddaren är ansluten till vägguttaget. Redo för laddning. (Grön) (Orange) Laddningslampor (för laddningstillständ) Vänster: grön lampa; Höger: orange lampa Batteriet är kallt. Batteriet laddas upp långsamt för att minska belastningen på batteriet. Batteriet är för varmt. Laddningen startar när batteriet har svalnat. Om batteriets temperatur är -10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning. Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Släckt

Lyser

Blinkar

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

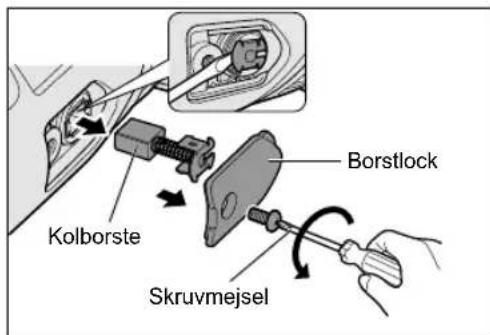

Byte av kolborstar

Håll kolborstarna rena så att de kan sättas in i hållarna. Om det återstår mindre än 5 mm av båda kolborstarna, skall de bytas ut samtidigt. Använd endast identiska kolborstar.

Kolborste Borstlock Skruvmejsel

Använd en skruvmejsel för att ta bort locken. Ta ut de slitna kolborstarna, sätt in nya och säkra borstlocken.

För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET, ska reparationer och andra underhållsarbeten eller justeringar göras av Panasonics auktoriserade återförsäljare eller fabriksservicecenter. Panasonics reservdelar ska alltid användas.

V. UNDERHÅLL

- Använd endast en torr, mjuk trasa för att torka slipmaskinen. Använd inte en fuktig trasa, thinner, bensin eller någon annan flyktig lösning vid rengöring.

- Om det skulle hända att vatten tränger in i verktyget eller batteriet, så töm ut vattnet och låt verktyget/batteriet torka så fort som möjligt. Avlägsna försiktigt eventuell ansamling av damm eller järnfilspån från insidan av verktyget. Kontakta en reparationsverkstad, om något problem vid användning av verktyget uppstår.

VI. TILLBEHÖR

VIKTIGT

- Om du använder andra tillbehör än vad som anges här kan det leda till brand, elektrisk stöt och personskador. Använd endast rekommenderade tillbehör.

- Ditt verktyg har ett skydd som ska användas med en slipskiva. En kapskiva kan användas med ett kapskivskydd.

Slipskiva

• Märkvarvtal: större än eller lika med 72 m/min
  • Maximal skivdiameter: 125 mm
  • Håldiameter: 22 mm
  • Maximal tjocklek: 6 mm

Slipskivans skydd

- WEY46A2K3747

Kapskiva

• Märkvarvtal: större än eller lika med 72 m/min
  • Maximal skivdiameter: 125 mm
  • Håldiameter: 22 mm
  • Endast platt skiva

Kapskivskydd (för kapskivor)

- WEY46A2K3137

Skivfläns

• EY4640K1168

Mutter

• WEY4640K1178

VII. TEKNISKA SPECIFIKATIONER

HUVUDENHET

Monteringshjulets diameter Φ125 mm
Spindelgängans storlek M14
Hålet för monteringshjulets inner-diameter	22 mm
Vikt (med batteri) 1,65 kg (endast huvudenheten)
Total längd 300 mm (endast huvudenheten)
Buller, Vibration Se det bifogade arket
Motorspänning Likström 14,4 V Likström 18 V
Märkvarvtal 8000 min	-1 (r/m) 10000 min	-1 (r/m)

BATTERI

Modell	EY9L41 E	Y9L42 EY9L4	44 EY9L45 E	Y9L50 EY9L5	1
Ackumulatorbatteri Litiumjonbatteri
Batterispänning Likström 14,4 V			Likström 18 V

BATTERILADDARE

Modell		EY0L82
Märkdata		Se märkplåten på undersidan av laddaren
Vikt		0,93 kg
Laddningstid	Modell	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	Användbart	Användbar uppladdning: 35 min	Användbar uppladdning: 30 min	Användbar uppladdning: 40 min	Användbar uppladdning: 50 min	Användbar uppladdning: 40 min	Användbar uppladdning: 55 min
	fulladdat	Fullständig uppladdning: 50 min	Fullständig uppladdning: 35 min	Fullständig uppladdning: 55 min	Fullständig uppladdning: 60 min	Fullständig uppladdning: 55 min	Fullständig uppladdning: 70 min

OBSERVERA: Tabellen kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till den senaste allmänna katalogen.

Återförsäljarens namn och adress anges på det medföljande garantikortet.

VIII. BILAGA

GARANTITILLÄGG

• Driftstörning och skada orsakad av konstant användning under längre tid (t.ex., fabriksarbete på monteringsbanan, m.m.) täcks inte av garantin.
• Skada eller fel orsakade av tillbehör som inte är angivna i denna anvisning täcks inte av garantin.
