MODE D'EMPLOI DCE079D1 DEWALT

Définitions : symboles et termes d'avertissement de sécurité

Ce manuel d'instructions utilise les symboles et termes d'avertissement de sécurité suivants pour vous prévenir de situations dangereuses et d'un risque de blessures corporelles ou de dommages matériels.

Daviter : indique une situation de danger imminent qui, si rien n'est fait pour l'éviter, entraînera des blessures graves ou mortelles.

Aventissement : indique une situation de danger potentiel qui, si rien n'est fait pour l'éviter, pourrait entraîner des blessures graves ou mortelles.

Attention : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures minimes ou modérées.

(U)ré sans mot) indique un message relatif à la sécurité.

Mise en garde : indique une pratique ne posant aucun risque de blessures mais qui, si rien n'est fait pour l'éviter, pourrait entraîner des dommages matériels.

Si vous avez des questions ou des commentaires sur cet outil ou tout autre outil DEWALT, visitez notre site Web www.2helpU.com.

Avertissement : afin de réduire le risque de blessure, l'utilisateur doit lire le manuel d'instructions.

Consignes de sécurité pour les lasers

AVERTISSEMENT ! Veuillez lire et vous assurer d'avoir compris toutes les instructions. Tout manquement aux directives suivantes pose des risques de décharges électriques, d'incendie et/ou de blessures graves.

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS POUR POUVOIR S'Y RÉFÉRER DANS LE FUTUR

AVERTISSEMENT ! Exposition aux radiations laser. Ne pas démonter ou modifier le niveau laser. L'appareil ne comprend aucune pièce pouvant être réparée par l'utilisateur. Risque de blessures graves aux yeux.

Avantissement : radiations dangereuses. L'utilisation de contrôles ou de réglage ou l'exécution de procédures danses de celles mentionnées dans ce document peut représenter un risque d'exposition aux radiations dangereuses.

• Ne pas utiliser le laser dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussière ambiante.
• Utiliser le laser uniquement avec les batteries spécialement conçues. L'utilisation d'autres batteries peut créer un risque d'incendie.
• Conserver le laser hors de portée des enfants et des autres personnes inexpérimentées. Les lasers peuvent être dangereux entre des mains inexpérimentées.
• Utiliser uniquement les accessoires recommandés par le fabricant pour votre modèle. Les accessoires qui peuvent être appropriés pour un laser peuvent créer un risque de blessure lorsqu'ils sont utilisés sur un autre laser.
• La réparation de l'outil doit être effectuée exclusivement par du personnel de réparation qualifié. La réparation ou l'entretien effectués par du personnel non qualifié peuvent provoquer des blessures. Pour localiser le centre de service DEWALT le plus proche, rendez-vous sur www.2helpU.com.
• Ne pas utiliser d'outils optiques, par ex. télescope ou théodolite pour regarder le faisceau laser. Risque de blessures graves aux yeux.
• Ne pas placer le laser dans une position où il serait possible de regarder volontairement ou non dans le faisceau laser. Risque de blessures graves aux yeux.

FRANÇAIS

• Arrêter le laser lorsqu'il n'est pas utilisé. Laisser le laser en marche augmente le risque de regarder dans le faisceau laser.
- Ne pas placer le laser à proximité d'une surface réfléchissante qui pourrait refléter le faisceau laser vers les yeux des personnes. Risque de blessures graves aux yeux.
- Ne pas utiliser le laser en présence d'enfants ni laisser les enfants utiliser le laser. Risque de blessures graves aux yeux.
- Ne pas retirer ou endommager les étiquettes d'avertissement. Le retrait des étiquettes augmente le risque d'exposition aux radiations.
- Positionner le laser de manière sûre sur une surface plane. Le laser peut s'endommager ou causer de graves blessures s'il tombe.

AVERTISSEMENT : l'utilisation de contrôles ou de réglage ou l'exécution de procédures différentes de celles nuonnées dans ce document peut représenter un risque d'exposition aux radiations dangereuses.

AVERTISSEMENT ! NE PAS DÉMONTER LE LASER ROTATIF. L'appareil ne comprend aucune pièce pouvant être répôtée par l'utilisateur. Le démontage du laser rotatif annulera toutes les garanties relatives à ce produit. Ne modifier le produit en aucune manière. La modification de l'outil peut entraîner une exposition au rayonnement laser nocif.

- L'étiquette sur votre outil peut inclure les symboles suivants.

V....volts

nm.....longueur d'onde en nanomètres

mW milliwatts

2 .....laser de Classe 2

......symbole d'avertissement laser

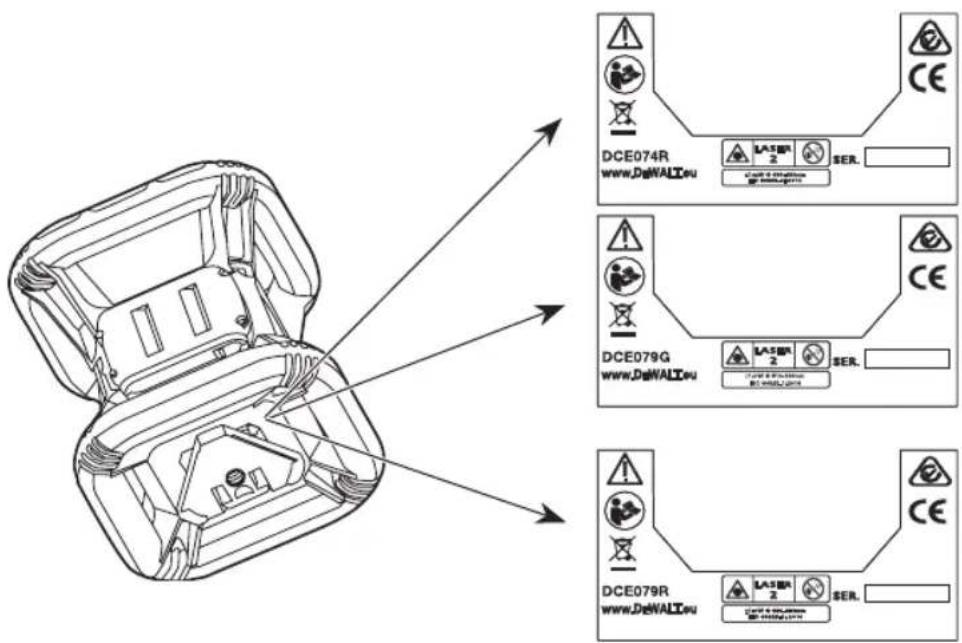

Étiquettes d'avertissement

Pour votre commodité et votre sécurité, l'étiquette suivante se trouve sur votre laser.

AVERTISSEMENT : afin de réduire le risque de blessure, l'utilisateur doit lire le manuel d'instructions.

AVERTISSEMENT : RAYONNEMENT LASER. NE PAS REGARDER DIRECTEMENT LE FAISCEAU. Produit laser de classe 2

ÉVITER L'EXPOSITION -LE RAYONNEMENT LASER EST ÉMIS À PARTIR DE CETTE OUVERTURE

DCE074R www.DeWALI.eu LASER 2 SER. DCE079G www.DeWALI.eu LASER 2 SER. DCE079R www.DeWALI.eu LASER 2 SER.

FRANÇAIS

Certificat de conformité CE

Directive Équipement radio

CE

Laser rotatif DEWALT

DEWALT déclare par la présente que le laser rotatif DEWALT DCE074R/DCE079R/DCE0709G est conforme à la Directive 2014/53/EU et à toutes les exigences des directives européennes applicables.

Le texte intégral de la déclaration de conformité de l'UE peut être demandé auprès de DEWALT Industrial Tool Co, DEWALT Europe, DEWALT D-655-10 Idstein, Allemagne 65509 ou est disponible à l'adresse Internet suivante : www.2helpU.com.

Rechercher par le numéro de produit et le type indiqué sur la plaque signalétique.

LIRE TOUTES LES INSTRUCTIONS

Batteries et alimentation

Ce laser rotatif DEWALT accepte toutes les batteries lithium-ion 18 volts DEWALT, mais il est conçu pour résister au mieux aux dommages lors d'une chute lorsqu'il est utilisé avec les batteries suivantes : toutes les batteries lithium-ion 1,5 Ah et 2 Ah DEWALT 18 volts.

Charge de la batterie

Le bloc batterie n'est pas complètement chargé lors du déballage. Vous devez utiliser un chargeur 18 volts DEWALT pour charger la batterie avant de pouvoir utiliser le laser rotatif.

• Consultez le tableau à la fin de ce manuel pour connaître la compatibilité des batteries et des chargeurs.
• Assurez-vous de lire toutes les consignes de sécurité avant d'utiliser votre chargeur.

AVERTISSEMENT :

• NE PAS tenter de charger le bloc batterie avec un chargeur différent de ceux indiqués dans ce manuel. Le chargeur et le bloc batterie sont spécifiquement conçus pour fonctionner ensemble.
- Suivez attentivement toutes les instructions et mises en garde figurant sur l'étiquette et l'emballage de la batterie et le Manuel de sécurité de la batterie fourni.

1. Glissez le bloc batterie dans le chargeur comme décrit dans le Manuel de sécurité de la batterie.
2. Attendez que la batterie soit entièrement chargée.
3. Faites glisser le bloc batterie hors du chargeur.

REMARQUE : lors de la commande d'un bloc batterie de rechange, veillez à préciser sa référence et sa tension.

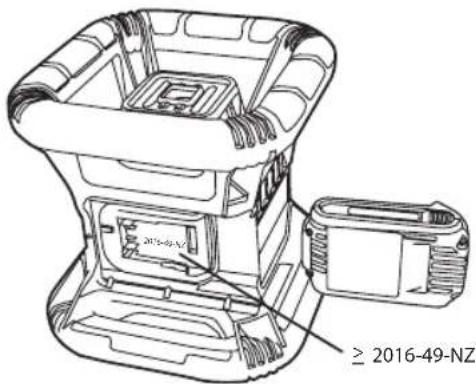

Installation du bloc batterie 18 V DEWALT

1. Positionnez la batterie 18 V DEWALT entièrement chargée de façon à ce que le bouton de dégagement (Figure ⑧ 15) soit tourné vers l'extérieur et vers la droite.
2. Appuyez et maintenez enfoncé le bouton de dégagement sur le bloc batterie.
3. Faites glisser complètement le bloc batterie dans le rail sur le côté du laser.
4. Relâchez le bouton sur le bloc batterie.

Retrait du bloc batterie

1. Appuyez et maintenez enfoncé le bouton de dégagement sur le bloc batterie.
2. Faites glisser le bloc batterie hors du laser.
3. Relâchez le bouton sur le bloc batterie.
4. Pour recharger la batterie, insérez-la dans le chargeur, comme décrit dans le Manuel de sécurité de la batterie.

AVERTISSEMENT : les batteries peuvent exploser ou césien, et peuvent provoquer des blessures ou prendre feu. Pour réduire ce risque, suivez les instructions du Manuel de sécurité de la batterie.

Rangement des blocs batterie

• Le lieu idéal de rangement est un lieu frais et sec, à l'abri de toute lumière solaire directe et de tout excès de température.
• Un long rangement n'endommage pas le bloc batterie ni le chargeur. Dans de bonnes conditions, ils peuvent être entreposés pendant 5 ans ou plus.

CONSERVEZ CES INSTRUCTIONS POUR LES CONSULTER ULTÉRIEUREMENT

Sécurité de l'utilisateur

Sécurité personnelle

• Rester systématiquement vigilant et faire preuve de jugement lors de l'utilisation d'un appareil laser. Ne pas utiliser d'outil en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un appareil laser comporte des risques de dommages corporels graves.

- Utiliser l'équipement de protection individuelle approprié, y compris les lunettes de protection, lorsque vous travaillez dans un environnement de construction.

Utilisation et entretien de l'outil

• Ne pas utiliser l'outil dont l'interrupteur est défectueux. Tout outil dont l'interrupteur est défectueux est dangereux et doit être réparé.
• Après utilisation, ranger les appareils laser hors de portée des enfants et ne permettre à aucune personne non familière avec leur fonctionnement ou ces instructions, de les utiliser. Les appareils lasers peuvent être dangereux entre des mains inexpérimentées.

FRANÇAIS

- Utiliser uniquement les accessoires recommandés par le fabricant pour votre modèle. Les accessoires qui peuvent convenir à un outil peuvent devenir dangereux lorsqu'ils sont utilisés avec un autre outil.

Fonctionnement

Conseils d'utilisation

• Pour prolonger la durée de vie de la batterie par charge, arrêtez le laser lorsqu'il n'est pas utilisé.
• Pour assurer la précision de votre travail, vérifiez souvent l'étalonnage du laser. Référez-vous à Étalonner le laser.
• Avant d'essayer d'utiliser le laser, assurez-vous que l'outil est positionné sur une surface relativement lisse et sûre.
• Marquez toujours le centre de la ligne ou du point laser. Si vous marquez différentes parties du faisceau à différents moments, vous introduisez des erreurs dans vos mesures.
• Pour augmenter la distance d'utilisation et la précision, placez le laser au milieu de la zone de travail.
• Lorsque vous fixez le laser à un trépied ou à un mur, fixez-le solidement.
• Lorsque vous travaillez à l'intérieur, une vitesse lente de la tête rotative produira une ligne visiblement plus lumineuse, une vitesse plus rapide de la tête rotative produira une ligne visiblement marquée.
• Pour augmenter la visibilité du faisceau, portez des lunettes d'augmentation laser et/ou utilisez une carte cible de laser pour vous aider à trouver le faisceau.
• Les variations de température très importantes peuvent provoquer des mouvements ou des déplacements des structures des bâtiments, des trépieds métalliques, des appareils, etc. Cela peut affecter la précision. Contrôlez souvent la précision lors du travail.
• Lorsque vous travaillez avec le détecteur de laser numérique DEWALT, réglez la vitesse de rotation du laser sur le réglage le plus rapide.
• Si le laser est tombé ou a subi un choc violent, faites vérifier le système d'étalonnage par un centre de service qualifié avant d'utiliser le laser.

Panneau de commande (Fig. Ⓐ, Ⓑ)

Le laser est principalement contrôlé par le bouton d'alimentation 1, le bouton de mode 2, le bouton de vitesse 3 et le bouton de mode de balayage 4. Ces caractéristiques sont ensuite modifiées lorsqu'elles sont utilisées avec le bouton de sélection d'axe 5 (DCE079R/DCE079G en mode Pente uniquement), ou les deux boutons de réglage de direction et d'élévation 6 et 7.

Les boutons de réglage de direction et d'élévation contrôlent le sens de rotation de la tête laser ainsi que l'élévation du faisceau lorsque l'appareil est en mode pente. Ces boutons peuvent également être utilisés pour faire pivoter le faisceau progressivement lorsque l'appareil est en mode Balayage.

Les boutons du panneau de commande DCE074R, du panneau de commande DCE079R/G et du clavier à distance DCE079R/G fonctionnent tous de la même façon, sauf indication contraire.

Bouton d'alimentation

Le bouton d'alimentation permet d'allumer et d'éteindre l'appareil laser.

• Pour mettre sous tension l'appareil laser DCE074R ou DCE079R/G, appuyez une fois sur le bouton d'alimentation.
• Pour éteindre complètement l'appareil laser DCE074R ou DCE079R/G, appuyez sur le bouton d'alimentation pendant 3 secondes.

Bouton de vitesse/rotation

Le bouton de vitesse 3 permet de régler la vitesse de rotation du faisceau laser grâce à ses 4 vitesses préréglées (150, 300, 600 et 1 200 tr/min).

Bouton de mode balayage

Le bouton de mode balayage 4 est utilisé pour faire balayer la tête laser en avant et en arrière, créant une ligne laser courte et lumineuse. Cette ligne courte est beaucoup plus lumineuse et visible que lorsque l'appareil est en mode de rotation complète.

Utilisation du mode balayage

• Pour entrer en mode de balayage, appuyez et relâchez le bouton de mode balayage 4. Pour faire défiler les angles de balayage, continuez d'appuyer sur le bouton jusqu'à ce que vous atteigniez l'angle désiré.
• La direction de la zone de balayage peut être contrôlée à l'aide des flèches 6 et 7.

Bouton de mode pente

• Pour activer le mode pente, appuyez sur le bouton du mode pente 2.
• Pour revenir au mode mise à niveau automatique et réengager la mise à niveau automatique complète, appuyez et maintenez enfoncé le bouton de mode 2 à nouveau.

Réglage de la direction de la pente

Lorsque le mode Pente est activé, l'appareil engage automatiquement l'axe X. Ceci vous permet d'incliner le laser dans la direction de l'axe X, comme indiqué par les viseurs sur la cage de protection.

La DEL 11 ou 12 indique la direction actuelle de la pente.

FRANÇAIS

DCE079R/G seulement : dans certaines situations, il peut être souhaitable d'incliner le laser dans l'axe Y. La direction du mode pente peut être modifiée entre l'axe Y et l'axe X en appuyant sur le bouton de l'axe X-Y 5. L'axe sélectionné est identifié par une DEL 24 ou 25.

Réglage du degré de pente

1. Activez le mode pente.
2. Sélectionnez l'axe souhaité.

3. Utilisez les flèches (Fig. B, 6 et 7) pour incliner la tête du rotor laser vers le haut et vers le bas.

4. Chaque pression rapide sur une flèche déplacera la pente de 0.01° (1.6 mm à 10 m).

5. Si vous appuyez et maintenez enfoncée une flèche entre 2 et 10 secondes, la pente passera de 0.01^ / s à 0.2^ / s .
6. Si vous appuyez et maintenez enfoncé une flèche pendant plus de 10 secondes, la pente se déplacera de 0.2°/s.

Flèches (Fig. B, R)

Les flèches (B 6 et 7) sont utilisées pour différentes fonctions selon le mode de fonctionnement de l'appareil laser.

• Dans le mode mise à niveau automatique horizontale, les flèches font tourner le faisceau laser dans le sens horaire ou antihoraire pendant la rotation, ou ajustent la position du faisceau laser dans le sens horaire ou antihoraire pendant le mode balayage.
• Dans le mode mise à niveau automatique verticale, les flèches font tourner le faisceau laser dans le sens horaire ou antihoraire pendant la rotation, ou ajustent la position du faisceau laser dans le sens horaire ou antihoraire pendant le mode balayage.
• Dans le mode pente, les flèches sont utilisées pour incliner la tête laser.

Mise sous tension du laser (Fig. E, B)

1. Insérez le bloc batterie 18 V complètement chargé comme indiqué sur la figure Ⓔ.

2. Appuyez doucement sur le bouton d'alimentation 1 pour allumer le laser.

3. La DEL d'alimentation 9 s'allume.

4. Le mode de mise à niveau automatique est activé automatiquement et l'appareil laser se met à niveau. Une fois l'appareil laser à niveau, le faisceau tourne une fois à 600 tr/min dans le sens horaire.

5. Après 10 secondes, le mode haut (antidérive) est activé automatiquement et la DEL du mode haut 8 s'allume.

6. Appuyez sur le bouton de vitesse/rotation 3 pour régler la vitesse de rotation. La direction peut être changée à l'aide des boutons 6 et 7.

7. Appuyez sur le bouton de balayage 4 pour régler le laser pour balayer en mode 0°, 15°, 45° ou 90°.

Si vous activez le mode pente, la DEL pente 12 s'allume. Si vous utilisez la mise à niveau de l'axe X, la DEL de l'axe X 24 s'allumera, si vous utilisez la mise à niveau de l'axe Y, la DEL de l'axe Y 25 s'allumera.

Étalonnage du laser (Fig. O, P)

Des vérifications d'étalonnage sur le terrain devraient être effectuées fréquemment. Cette section fournit des instructions pour effectuer des vérifications simples d'étalonnage sur le terrain de votre laser rotatif DEWALT. Les vérifications d'étalonnage sur le terrain n'étalonnent pas le laser. C'est-à-dire que ces vérifications ne corrigent pas les erreurs de mise à niveau ou d'aplomb du laser. Les vérifications indiquent si le laser fournit un niveau et un aplomb corrects. Ces vérifications ne peuvent se substituer à l'étalonnage professionnel effectué par un centre de service DEWALT.

Vérification de l'étalonnage du niveau (axe X)

1. Installez un trépied entre deux murs espacés d'au moins 15 mètres [50 pi]. L'emplacement exact du trépied n'est pas déterminant.
2. Montez l'appareil laser sur le trépied de façon à ce que l'axe X pointe directement vers l'un des murs.
3. Allumez l'appareil laser et laissez-le se mettre à niveau automatiquement.
4. Marquez et mesurez les points A et B sur les murs comme indiqué sur la figure O.
5. Faites pivoter l'ensemble de l'appareil laser de 180° de façon à ce que l'axe X pointe directement vers le mur opposé.
6. Laissez l'appareil laser se mettre à niveau automatiquement, puis marquez et mesurez les points AA et BB sur les murs comme indiqué sur la figure P.
7. Calculez l'erreur totale à l'aide de l'équation :

$$ \text { Erreur totale } = (\mathbf {A} \mathbf {A} - \mathbf {A}) - (\mathbf {B} \mathbf {B} - \mathbf {B}) $$

1. Comparez l'erreur totale aux limites permises indiquées dans le tableau suivant.

Distance entre les murs	Erreur admissible DCE074R	Erreur admissible DCE079R/G
15 m 3 mm	1.5 mm
20 m 4 mm	2 mm
25 m 5 mm	2.5 mm
30 m 6 mm	3 mm

FRANÇAIS

Vérification de l'étalonnage du niveau (axe Y)

Répétez la procédure ci-dessus, mais avec l'appareil laser positionné de manière à ce que l'axe Y soit dirigé directement vers les murs.

Vérification de l'erreur d'aplomb (Fig. Q)

1. En utilisant un fil à plomb standard comme référence, marquez le haut et le bas d'un mur. Assurez-vous de marquer le mur et non le plancher et le plafond.
2. Positionnez le laser rotatif de façon sécuritaire sur le plancher à environ 1 m (3') du mur.
3. Allumez le laser et pointez le point vers le repère situé au bas du mur. Ensuite, à l'aide des flèches haut/bas de la télécommande, faites pivoter le point vers le haut. Si le centre du point balaie au-dessus de la marque sur le dessus du mur, le laser est correctement étalonné.

REMARQUE : cette vérification doit être faite avec un mur n'étant pas plus court que le mur le plus haut pour lequel ce laser sera utilisé.

Utilisation du laser sur un trépied (Fig.

©

1. Positionnez le trépied de façon sécuritaire et réglez-le à la hauteur désirée.
2. Assurez-vous que le haut du trépied est à peu près à niveau. Le laser ne se met à niveau automatiquement que si le haut du trépied se trouve à ± 5° du niveau. Si le laser est réglé trop loin du niveau, il émet un bip lorsqu'il atteint la limite de sa plage de mise à niveau. Le laser ne sera pas endommagé, mais il ne fonctionnera pas dans un état « hors niveau ».
3. Fixez le laser au trépied en fixant l'adaptateur trépied 20 comme indiqué sur la figure © au corps du laser. L'adaptateur peut être monté en bas pour le mode niveau ou sur le côté pour le mode aplomb. Placez l'ensemble sur le trépied et vissez le bouton fileté du trépied dans le filetage femelle de l'adaptateur trépied.

REMARQUE : assurez-vous que le trépied avec lequel vous travaillez est muni d'une vis filetée 5/8"-11 pour assurer un montage sûr.

1. Allumez le laser et réglez la vitesse de rotation et les commandes comme vous le souhaitez.

Utilisation du laser au sol (Fig. ⑭)

Le niveau laser peut être positionné directement sur le sol pour les applications de mise à niveau et d'aplomb telles que les ossatures des murs.

1. Placez le laser sur une surface relativement lisse et plane où il ne sera pas perturbé.
2. Positionnez le laser pour un réglage de niveau ou d'aplomb comme indiqué.
3. Allumez le laser et réglez la vitesse de rotation et les commandes comme vous le souhaitez.

REMARQUE : le laser sera plus facile à configurer pour les applications murales si la vitesse de rotation est réglée à 0 tr/min et si la télécommande est utilisée pour aligner le laser avec les marques de contrôle. La télécommande permet à une personne de configurer le laser.

Utilisation de la télécommande DCE079R/G

La télécommande permet à une personne d'utiliser et de configurer le laser à distance. La DEL de la télécommande indique qu'un signal est transmis par l'appareil laser DCE079R/G. Vous pouvez utiliser toutes les touches du clavier pour contrôler cet appareil laser.

Si votre appareil laser DCE079R/G a été estampillé 2016-49-NZ ou ultérieur, vous pouvez utiliser la télécommande pour éteindre complètement l'appareil laser.

2015-49-NZ ≥ 2016-49-NZ

Pour éteindre complètement un laser DCE079R/G (estampillé 2016-49-NZ ou ultérieur) à l'aide du clavier de la télécommande, appuyez sur le bouton de l'axe X-Y 14 et le bouton MODE 13 simultanément.

FRANÇAIS

Caractéristiques techniques

	DCE074R DCE079R DCE079G
Tension 18 V	cc	18 V_cc	18 V_cc
Type 1 1 1
Puissance du laser < 1 mW < 1 mW < 1 mW
Classe du laser 2 2 2
Longueur d'onde 630 à	680 nm	630 à 680 nm	515 à 530
			630 à 680
Vitesse de rotation (tr/min) 150, 300, 600, 1 200		150, 300, 600, 1 200	150, 300, 600, 1 200
Portée visible à l'intérieur	45 m	60 m	80 m
Portée avec détecteur	450 m	600 m	600 m
Précision de mise à niveau (à 600 tr/min)	± 3 mm par 30 m	± 1,5 mm par 30 m	± 1,5 mm par 30 m
Plage de mise à niveau automatique	± 5°	± 5°	± 5°
Température de fonctionnement	-5 °C à 50 °C	-5 °C à 50 °C	-5 °C à 50 °C
Température d'entreposage	-20 °C à 70 °C	-20 °C à 70 °C	-20 °C à 70 °C
Fil de réceptacle	5/8"-11 DPP	5/8"-11 DPP	5/8"-11 DPP
Poids (sans bloc batterie)	4.5 kg	4.5 kg	4.5 kg

Accessoires

Les accessoires recommandés pour l'utilisation avec votre outil peuvent être achetés dans votre centre de service local appartenant à l'usine.

AVERTISSEMENT : comme les accessoires autres que ceux proposés par DEWALT n'ont pas été testés avec cet outil, leur utilisation conjointe pourrait être dangereuse. Pour réduire tout risque de dommages corporels, seuls des accessoires DEWALT recommandés doivent être utilisés avec cet appareil.

Si vous avez besoin d'aide pour localiser un accessoire, veuillez visiter notre site Web www.2helpU.com.

Détecteur de laser numérique

(Fig. Ⓗ—K)

Certains kits laser incluent un détecteur de laser numérique DEWALT. Le détecteur de laser numérique DEWALT permet le repérage d'un faisceau émis par le laser rotatif lorsque la luminosité est élevée ou sur de longues distances. Le détecteur peut être utilisé à l'intérieur comme à l'extérieur lorsqu'il est difficile de voir le faisceau laser.

Le détecteur n'est pas destiné à être utilisé avec des lasers non rotatifs, mais il est compatible avec la plupart des lasers rotatifs à faisceau rouge (DW0743R) et à faisceau vert (DW0743G). Il peut être réglé pour indiquer l'emplacement du faisceau au 1/8 po (3 mm) ou au 1/25 po (1 mm) le plus proche. Le détecteur fournit des signaux visuels sur la fenêtre de l'écran 22 et des signaux sonores grâce au haut-parleur 23 pour indiquer l'emplacement du faisceau laser.

Le détecteur de laser numérique DEWALT peut être utilisé avec ou sans la pince du détecteur. Lorsqu'il est utilisé avec la pince, le détecteur peut être positionné sur une tige graduée, un poteau de mise à niveau, un montant ou un pilier.

Installation d'une batterie dans le détecteur (Fig. ⑧)

Le détecteur de laser numérique est alimenté par une batterie de 9 volts. Pour installer la batterie fournie, soulever le couvercle du logement de batterie 21. Placez la batterie 9 volts dans le compartiment, en alignant la batterie comme indiqué.

Commandes du détecteur (Fig. ①)

Le détecteur est commandé par le bouton d'alimentation 26 et le bouton de mode de précision 27.

Lorsque le bouton d'alimentation est enfoncé une fois, le détecteur se met en marche. La partie supérieure de la fenêtre d'affichage affiche l'icône de précision 27 et l'icône de volume 28. Pour diminuer le volume du signal sonore que le détecteur émet lorsqu'il détecte un faisceau laser, appuyez de nouveau sur le bouton ; l'un des demi-cercles à côté de l'icône du volume disparaîtra. Pour désactiver le signal sonore, appuyez une troisième fois sur le bouton ; l'icône du volume disparaît alors. Le détecteur de laser numérique DEWALT possède également une fonction d'arrêt automatique. Si aucun faisceau laser rotatif ne passe dans la fenêtre de détection de faisceau ou si aucun bouton n'est enfoncé, le détecteur s'arrête automatiquement au bout de 30 minutes environ.

Lorsque le détecteur est allumé, le haut de la fenêtre affiche une icône de mode de précision. Soit l'icône de mode de précision de 1 mm 53 apparaîtra, soit l'icône de mode de précision de 3 mm 54 apparaîtra. Lorsque l'icône de mode de précision de 1 mm apparaît, elle indique que le détecteur ne donnera une lecture « alignée » que lorsque le faisceau laser est aligné ou pas plus de 1 mm au-dessus ou en dessous. Lorsque l'icône de mode de précision de 3 mm apparaît, elle indique que le détecteur donnera une lecture « alignée » lorsque le faisceau laser est aligné ou environ 3 mm au-dessus ou en dessous. Appuyez une fois sur le bouton de mode de précision 27 pour changer le mode de précision.

Utilisation du détecteur (Fig. ①, ②)

1. Réglez et positionnez le laser rotatif que vous utiliserez selon les instructions du fabricant. Allumez le laser et assurez-vous que le laser tourne et émet un faisceau laser. REMARQUE : ce détecteur a été conçu pour être utilisé uniquement avec un laser rotatif. Le détecteur ne fonctionnera pas avec un niveau laser à faisceau fixe.
2. Mettez le détecteur en marche en appuyant sur le bouton d'alimentation/du volume 26.

FRANÇAIS

1. Réglez le volume comme vous le souhaitez, comme décrit dans la section Commandes du détecteur.
2. Positionnez le détecteur de manière à ce que la fenêtre du détecteur 22 soit tournée vers le faisceau laser produit par le laser rotatif. Déplacez le détecteur vers le haut ou le bas dans la zone approximative du faisceau jusqu'à avoir centré le détecteur. Pour plus d'informations sur les indicateurs de la fenêtre d'affichage et sur les indicateurs du signal sonore, consultez le tableau intitulé Indicateurs (Fig. ①).
3. Utilisez les encoches de repérage 30 pour repérer précisément la position du faisceau laser.

Nettoyage et rangement du détecteur

• La saleté et la graisse peuvent être éliminées de l'extérieur du détecteur avec un chiffon ou une brosse souple non métallique.
• Le détecteur de laser numérique DEWALT est étanche. Si vous laissez tomber le détecteur dans de la boue, le béton humide ou une substance similaire, il suffit de rincer le détecteur à l'eau. N'utilisez pas d'eau sous haute pression, par exemple un nettoyeur haute pression.
• Le lieu idéal de rangement est un lieu frais et sec, à l'abri de toute lumière solaire directe et de tout excès de température.

Révision du détecteur

À l'exception des piles, aucune pièce ne peut être réparée par l'utilisateur dans le détecteur de laser numérique. Ne pas démonter l'appareil. Toute altération non autorisée du détecteur laser annulera toutes les garanties.

Dépannage du détecteur

Le détecteur ne s'allume pas.

• Appuyer et relâcher le bouton d'alimentation/du volume.
• Contrôler que la batterie est en place et bien positionnée.
• Si le détecteur est très froid, le laisser chauffer dans une zone chauffée.
• Remplacer la batterie de 9 volts. Allumer l'appareil.
• Si le détecteur ne s'allume toujours pas, porter le détecteur dans un centre de service DEWALT.

Le haut-parleur du détecteur n'émet aucun son.

• S'assurer que le détecteur est allumé.
• Appuyer sur le bouton d'alimentation/du volume. Il passera de haut à bas, à muet.
• S'assurer que le laser rotatif tourne et qu'il émet un faisceau laser.
• Si le détecteur n'émet toujours aucun son, porter le détecteur dans un centre de service DEWALT.

Le détecteur ne réagit pas à un faisceau laser immobile.

Le détecteur de laser numérique DEWALT a été conçu pour fonctionner uniquement avec des lasers rotatifs.

Le détecteur émet un son, mais la fenêtre de l'écran LCD ne fonctionne pas.

• Si le détecteur est très froid, le laisser chauffer dans une zone chauffée.
• Si la fenêtre de l'écran LCD ne fonctionne toujours pas, porter le détecteur dans un centre de service DEWALT.

Support de montage (Fig. M, N)

Certains kits laser incluent un montage mural. Il peut être utilisé pour fixer l'outil au rail ou à l'angle du plafond et pour aider à l'installation du plafond acoustique. Suivez les instructions ci-dessous pour utiliser le montage mural.

ATTENTION : avant de fixer le niveau laser au rail nasser ou à l'angle du plafond, assurez-vous que le rail ou l'angle est correctement fixé.

1. Placez le laser sur la base de montage 37 en alignant le trou de vis 5/8-11 sur l'adaptateur trépied (20, Fig. ©) fixé en bas du laser avec le trou 39 dans la base de montage. Tournez le bouton de montage 40 pour fixer le laser.
2. Avec l'échelle de mesure murale 41 face à vous, desserrez le bouton de serrage mural 42 pour ouvrir les mâchoires de serrage.
3. Positionnez les mâchoires de serrage autour du rail mural ou de l'angle du plafond et serrez le bouton de serrage mural 42 pour fermer les mâchoires de serrage sur le rail. Assurez-vous que le bouton de serrage mural est bien serré avant de continuer.

ATTENTION : utilisez toujours un support de fil de puirel d ou du matériel équivalent, en plus du bouton de serrage mural, pour aider à fixer le niveau du laser tout en le fixant à un mur. Faites passer le fil à travers la poignée du niveau laser. NE PAS passer le fil dans la cage métallique de protection. Des vis peuvent également être utilisées pour fixer le montage mural directement au mur comme sécurité. Les trous de vis 43 sont situés en haut du montage mural.

1. À l'aide du bouton de réglage de niveau de la base 44, effectuez une approximation de la position du niveau à partir du mur.

2. L'outil peut être ajusté vers le haut et vers le bas à la hauteur de dévoiement désirée pour le travail. Pour modifier la hauteur, desserrez le bouton de serrage 45 situé à gauche du montage mural. Soutenez la base de montage lors du réglage de la hauteur.

3. Tournez le bouton de réglage 46, situé à droite du montage mural, pour déplacer le niveau du laser vers le haut et vers le bas afin de régler votre hauteur. Utilisez l'échelle de mesure murale 41 pour localiser votre marque.

FRANÇAIS

REMARQUE : il peut être utile d'allumer l'appareil et de tourner la tête rotative de façon à ce qu'elle place un point sur l'une des échelles laser. La carte cible DEWALTest marquée à 38 mm, il peut donc être plus facile de régler le dévoiement du laser à 38 mm en dessous du rail.

1. Une fois que vous avez positionné le laser à la hauteur désirée, serrez le bouton de serrage 45 pour maintenir cette position.

Montage sur une tige graduée (Fig.®)

Pour fixer votre détecteur à une tige graduée, fixez d'abord le détecteur à la pince à l'aide du bouton fileté 1/4"-20 47 à l'arrière de la pince. Faites glisser les rails 32 sur la pince autour du rail 33 sur la tige graduée.

1. Positionnez le détecteur à la hauteur requise et tournez le bouton de la pince dans le sens horaire pour serrer les mâchoires de la pince autour de la tige graduée et fixer la pince sur la tige.
2. Pour effectuer des ajustements en hauteur, desserrer légèrement la pince, repositionner et resserrer.

Tige graduée de construction (Fig. ①)

DANGER : NE JAMAIS essayer d'utiliser une tige gravée pendant un orage ou à proximité de fils électriques en surplomb. Cela entraînera des blessures graves ou mortelles.

Certains kits laser comprennent une tige graduée. La tige graduée DEWALTest marquée des deux côtés avec des échelles de mesure et est faite de sections télescopiques. Un bouton à ressort actionne un verrou pour maintenir la tige graduée à différentes longueurs.

L'avant de la tige graduée possède une échelle de mesure commençant en bas. Utilisez-le pour mesurer à partir du sol lors de travaux de terrassement ou de nivellement.

L'arrière de la tige graduée est conçu pour mesurer la hauteur des plafonds, des solives, etc. Déployez complètement la section supérieure de la tige graduée jusqu'à ce que le bouton se verrouille dans la section précédente. Déployez cette section jusqu'à ce qu'elle se verrouille dans la section adjacente ou jusqu'à ce que la tige graduée touche le plafond ou la solive. La hauteur est lue à l'endroit où la dernière section déployée sort de la section inférieure précédente, comme le montre la Figure ①.

Carte cible (Fig. ©)

Certains kits laser comprennent une carte cible de laser pour aider à localiser et à marquer le faisceau laser. La carte cible améliore la visibilité du faisceau laser lorsque le faisceau traverse la carte. La carte est marquée avec des échelles standard et métriques. Le faisceau laser passe à travers le plastique rouge et se réfléchit sur la bande réfléchissante au verso. L'aimant en haut de la carte est conçu pour maintenir la carte cible sur un rail de plafond ou des montants d'acier pour déterminer la position de l'aplomb et du niveau. Pour des meilleures performances lors de l'utilisation de la carte cible, le logo DEWALT doit être face à vous.

Lunettes d'amélioration laser (Fig. ⑤)

Certains kits laser comprennent une paire de lunettes d'amélioration laser. Ces lunettes améliorent la visibilité du faisceau laser dans des conditions de lumière vive ou sur de longues distances lorsque le laser est utilisé pour des applications en intérieur. Ces lunettes ne sont pas nécessaires pour faire fonctionner le laser.

ATTENTION : ces lunettes ne sont pas des lunettes de sécurité homologuées ANSI et ne doivent pas être portées lors de l'utilisation d'autres outils. Ces lunettes n'empêchent pas le faisceau laser d'entrer dans vos yeux.

DANGER : pour réduire le risque de blessures graves, n°e regardez jamais directement dans le faisceau laser, avec ou sans ces lunettes.

Maintenance

• Dans certaines conditions, la lentille de verre peut accumuler de la saleté ou des débris. Cela affectera la qualité du faisceau et la portée de fonctionnement. La lentille doit être nettoyée à l'aide d'un coton-tige imbibé d'eau.
• L'écran en caoutchouc flexible peut être nettoyé avec un chiffon humide non pelucheux comme un chiffon en coton. UTILISER UNIQUEMENT DE L'EAU - NE PAS utiliser de nettoyants ou de solvants. Laisser l'appareil sécher à l'air avant de le ranger.
• Pour maintenir la précision de votre travail, vérifiez souvent l'étalonnage du laser. Référez-vous à Étalonner le laser.
• Les vérifications d'étalonnage et les autres réparations de maintenance peuvent être effectuées par les centres de service DEWALT. Deux vérifications d'étalonnage gratuites sont incluses dans le contrat de service gratuit d'un an DEWALT.
• Lorsque le laser n'est pas utilisé, rangez-le dans la mallette fournie.

FRANÇAIS

• Ne pas ranger le laser dans la mallette s'il est mouillé. Sécher les parties extérieures avec un chiffon doux et sec et laisser le laser sécher à l'air.
• Ne pas entreposer votre laser à des températures inférieures à -18 °C ou supérieures à 41 °C.

AVERTISSEMENT : ne jamais utiliser de solvant ou autres produits chimiques décapants pour nettoyer les parties non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux utilisés dans ces pièces. Utiliser un chiffon humidifié avec de l'eau et un savon doux. Protéger l'appareil de tout liquide et n'immergez aucune de ses pièces dans aucun liquide. Ne jamais utiliser d'air comprimé pour nettoyer le laser.

Dépannage

Alerte de hauteur de l'instrument

Les DCE074R et DCE079R/G disposent d'une fonction d'alarme intégrée qui avertit l'opérateur si l'unité est perturbée après la mise à niveau automatique. L'appareil laser s'arrête de tourner, la DEL du panneau de commande clignote et le signal sonore retentit.

Mise hors tension du laser

Appuyez sur le bouton d'alimentation pendant 3 secondes pour éteindre le laser. La DEL d'alimentation n'est plus allumée.

Pour réinitialiser l'appareil laser en vue d'une utilisation continue

Éteignez et rallumez l'appareil à l'aide du bouton d'alimentation sur son panneau de commande.

REMARQUE : toujours revérifier la configuration du laser après le déclenchement de l'Alerte de hauteur de l'instrument (mode haut).

Service et réparations

REMARQUE : le démontage du niveau laser annulera toutes les garanties relatives à ce produit.

Pour assurer la SÛRETÉ et la FIABILITÉ du produit, les réparations, entretiens et réglages doivent être réalisés par des centres de réparations agréés DEWALT. La réparation ou l'entretien effectués par du personnel non qualifié peuvent provoquer des blessures. Pour trouver le centre de service DEWALTle plus proche de chez vous, visitez notre site Web : www.2helpU.com.

Protection de l'environnement

Collecte sélective. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les ordures ménagères.

Ces produits et batteries contiennent des matériaux

qui peuvent être récupérés ou recyclés, ce qui réduit la demande de matières premières. Veuillez recycler les produits électriques et les batteries selon les dispositions locales. De plus amples informations sont disponibles à l'adresse www.2helpU.com.

Batteries

Lors de la mise au rebut des piles, pensez à la protection de l'environnement. Consultez les autorités locales pour connaître les mesures de mise au rebut des piles respectueuse de l'environnement.

ITALIANO
