MANUALE UTENTE DCE079D1 DEWALT

Definizioni: termini e simboli relativi agli avvisi di sicurezza

Il presente manuale di istruzioni utilizza i seguenti termini e simboli di sicurezza per avvertire l'utente in merito a situazioni pericolose e rischi di lesioni personali o danni alla proprietà.

PERCOLO: Indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o mortali.
AVERTENZA: Indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni gravi o mortali.
ATTENZIONE: Indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni lievi o moderate.
(In diego senza dicitura) Indica un messaggio relativo alla sicurezza.
AVVISO: Indica una pratica non associata al rischio di lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Per domande o commenti su questo o altri strumenti DEWALT, consultare il nostro sito Web www.2helpU.com.

Avvertenza: Allo scopo di ridurre il rischio di infortuni si raccomanda di leggere il manuale di istruzioni.

Istruzioni di sicurezza per laser

AVVERTENZA! Leggere attentamente tutte le istruzioni. La mancata osservanza di tutte le istruzioni seguenti può generare scosse elettriche, incendi e/o gravi lesioni personali.

CONSERVARE TUTTE LE AVVERTENZE E LE ISTRUZIONI PER CONSULTAZIONI FUTURE

AVERTENZA! Esposizione alla radiazione laser. Non smontare né modificare la livella laser. Nella parte interna d'apparecchio non sono presenti parti riparabili dall'utilizzatore. Rischio di gravi lesioni agli occhi.

AVERTENZA: Radiazioni pericolose. L'utilizzo di comandi, regolazioni o procedure diverse da quelle qui specificate pericolo sporre al pericolo di radiazioni.

• Non azionare il laser in ambienti con atmosfera esplosiva, per esempio in presenza di liquidi infiammabili, gas o polveri. Gli apparecchi elettrici creano scintille che possono incendiare polveri o vapori.
• Utilizzare il laser solo con le batterie specificamente indicate. L'uso di gruppi di batterie diversi può esporre al rischio di incendi.
• Quando non utilizzato, conservare il laser fuori dalla portata dei bambini e di altre persone inesperte. I laser sono prodotti pericolosi in mano a persone inesperte.
• Utilizzare solo gli accessori raccomandati dal produttore del proprio modello. Gli accessori adatti a un solo laser possono diventare pericolosi se utilizzati su un laser diverso.
• La riparazione dell'apparecchio deve essere eseguita esclusivamente da personale di assistenza qualificato. La riparazione o manutenzione eseguita da personale non qualificato potrebbe provocare lesioni. Per individuare il centro di assistenza DEWALT più vicino, consultare il sito Internet www.2helpU.com.
• Non utilizzare apparecchi ottici, come telescopi o tacheometri, per osservare il raggio laser. Rischio di gravi lesioni agli occhi.
• Non collocare il laser in una posizione tale da stimolare qualcuno a guardare, anche non intenzionalmente, il raggio laser. Rischio di gravi lesioni agli occhi.
• Spegnere il laser quando non viene utilizzato. Più il laser resta acceso, maggiore è il rischio che qualcuno guardi il raggio direttamente.

ITALIANO

• Non posizionare il laser vicino a una superficie riflettente, la quale potrebbe riflettere il raggio laser verso gli occhi delle persone presenti. Rischio di gravi lesioni agli occhi.
• Non far funzionare il laser in presenza di bambini, né permettere loro di utilizzare questo laser. Rischio di gravi lesioni agli occhi.
• Non rimuovere o rovinare le etichette di avvertenza. La rimozione delle etichette aumenta il rischio di esposizione alle radiazioni.
• Collocare il laser su una superficie piana e stabile. Se dovesse cadere, potrebbero verificarsi danni al laser o gravi lesioni personali.

AVERTENZA: L'utilizzo di comandi, regolazioni o procedure diversi da quelli qui specificati può esporre al pericolo di retezioni.

AVERTENZA! NON SMONTARE IL LASER ROTANTE. Nella parte interna dell'apparecchio non sono presenti parti ripubbili dall'utilizzatore. Lo smontaggio del laser rende nulle tutte le garanzie del prodotto. Non modificare il prodotto in alcun modo. La modifica dell'apparecchio può esporre a radiazioni pericolose.

• L'etichetta sull'apparecchio può riportare i seguenti simboli.

V....volt

mW ...... milliwatt

nm......lunghezza d'onda in nanometri

2 ....Laser classe 2

......simbolo di avvertenza laser

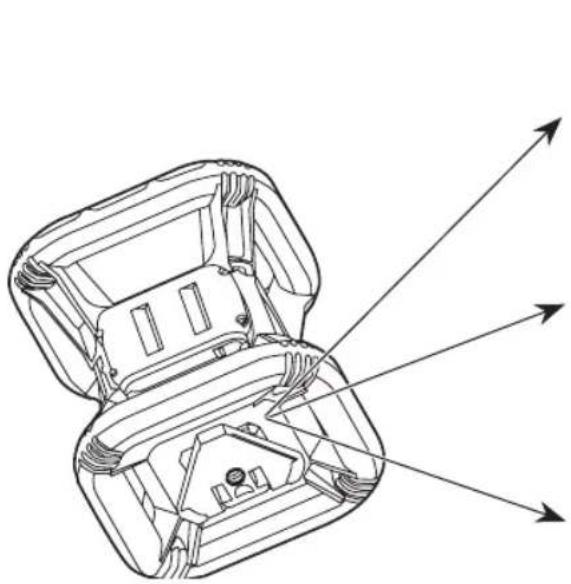

Etichette di avvertenza

Per praticità e sicurezza, il laser riporta la seguente etichetta.

AVVERTENZA: Allo scopo di ridurre il rischio di infortuni si raccomanda di leggere il manuale di istruzioni.

AVVERTENZA: RADIAZIONE LASER. EVITARE DI GUARDARE IL RAGGIO LASER. Prodotto laser classe 2

EVITARE L'ESPOSIZIONE - ATTRAVERSO QUESTA APERTURA VENGONO EMESSE RADIAZIONI LASER

Dichiarazione di conformità CE

Direttiva sulle apparecchiature radio

CE

Laser rotante DEWALT

Con il presente documento DEWALT dichiara che il laser rotante DEWALT DCE074R/DCE079R/DCE0709G è conforme alla Direttiva 2014/53/UE e a tutti i requisiti delle direttive UE applicabili.

Il testo completo della Dichiarazione di conformità UE può essere richiesto a DEWALT Industrial Tool Co., DEWALT Europe, DEWALT D-655-10 Idstein, Germania 65509 oppure può essere reperito presso l'indirizzo Internet: www.2helpU.com.

Eseguire una ricerca per prodotto e in base al numero indicato sulla targhetta.

LEGGERE TUTTE LE ISTRUZIONI

Batterie e alimentazione

Questo laser rotante DEWALT è compatibile con tutte le batterie agli ioni di litio DEWALT da 18 volt, tuttavia occorre considerare che è costruito per resistere in modo ottimale ai danni in caso di caduta quando utilizzato con le seguenti batterie: tutte le batterie agli ioni di litio da 18 volt DEWALT da 1,5 Ah e 2 Ah.

Ricarica della batteria

Al momento dell'acquisto la batteria non è completamente carica. È necessario utilizzare un caricabatterie DEWALT da 18 volt per caricare la batteria prima di utilizzare il laser rotante.

• Consultare la tabella alla fine del presente manuale per la compatibilità dei caricabatterie e delle batterie.
• Assicurarsi di leggere tutte le istruzioni di sicurezza prima di utilizzare il caricabatterie.

AVERTENZA:

• NON provare a caricare la batteria con caricabatterie diversi da quelli indicati in questo manuale. Il caricabatterie e la batteria sono progettati specificamente per lavorare insieme.

- Seguire con attenzione tutte le istruzioni e le avvertenze sull'etichetta e sulla confezione della batteria e le indicazioni riportate nel Manuale di sicurezza della batteria.

1. Far scorrere la batteria nel caricabatterie come descritto nel Manuale di sicurezza della batteria.

2. Attendere fino a quando la batteria è completamente caricata.

3. Estrarre la batteria dalla guida.

NOTA: Quando si ordinano batterie sostitutive, assicurarsi di includere il numero di catalogo e la tensione.

Installazione della batteria DEWALT da 18 volt

1. Posizionare la batteria DEWALT da 18 volt completamente carica in modo che il pulsante di rilascio (Figura E 15) si trovi di fronte all'utilizzatore e a destra.
2. Premere e tenere premuto il pulsante di rilascio sulla batteria.
3. Far scorrere completamente la batteria nella guida nella parte laterale del laser.
4. Rilasciare il pulsante sulla batteria.

Smontaggio della batteria:

1. Premere e tenere premuto il pulsante di rilascio sulla batteria.
2. Estrarre la batteria dalla guida sopra il laser.
3. Rilasciare il pulsante sulla batteria.
4. Per ricaricare la batteria, inserirla nel caricatore come descritto nel Manuale di sicurezza della batteria.

AVNERTENZA: Le batterie possono esplodere o presentare eventuali perdite, causando lesioni o incendi. Al fine di minimizzare tale rischio è necessario seguire le istruzioni indicate nel Manuale di sicurezza della batteria.

Conservazione delle batterie

• Il luogo di conservazione ideale deve essere fresco e asciutto, lontano dalla luce diretta del sole e da sbalzi di temperatura eccessivi.
• Un lungo periodo di immagazzinaggio non danneggerà la batteria o il caricabatterie. In condizioni adeguate, le batterie possono essere conservate per 5 anni o più.

CONSERVARE QUESTE ISTRUZIONI PER UN UTILIZZO FUTURO

Sicurezza dell'utilizzatore

Sicurezza personale

• Quando si utilizza un apparecchio laser è necessario prestare molta attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparecchio quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Pochi attimi di distrazione durante l'uso di questi apparecchi potrebbero provocare gravi lesioni personali.
• Quando si lavora in ambiti legati alla costruzione, utilizzare dispositivi di protezione personale adeguati, compresa una protezione per gli occhi.

Impiego e cura dell'apparecchio

• Non usare questo apparecchio elettrico quando l'interruttore non si accende o non si spegne. Qualsiasi apparecchio elettrico non controllabile tramite interruttore è pericoloso e deve essere riparato.
• Riporre gli apparecchi non utilizzati fuori dalla portata dei bambini e impedirne l'uso alle persone che possiedono scarsa familiarità con l'apparecchio e con le presenti istruzioni ai fini del funzionamento dello stesso. I laser sono prodotti pericolosi in mano a persone inesperte.
• Utilizzare solo gli accessori raccomandati dal produttore del proprio modello. Gli accessori adatti a un solo strumento possono diventare pericolosi se utilizzati su uno strumento diverso.

Funzionamento

Consigli di funzionamento

• Per prolungare la durata della batteria a ogni carica, spegnere il laser quando non è in uso.
• Per garantire la precisione del lavoro, controllare spesso la calibratura del laser. Consultare Calibratura del laser.
• Prima di tentare di utilizzare il laser, assicurarsi che sia posizionato in modo sicuro su una superficie liscia e piana.
• Segnare sempre il centro della linea o del punto del laser. Segnando diverse parti del raggio in momenti diversi, si immettono errori di misurazione.
• Per aumentare la distanza di lavoro e la precisione, sistemare il laser al centro dell'area di lavoro.
• Quando si collega il laser a un treppiede o a una parete, fissare l'apparecchio in modo sicuro.
• Operando in ambienti chiusi, una velocità ridotta della testa rotante produce una linea visibilmente più luminosa, mentre a una velocità maggiore della testa rotante corrisponde una linea visibilmente continua.
• Per aumentare la visibilità del raggio, indossare occhiali di protezione e/o utilizzare una scheda bersaglio per rilevamento laser, così da facilitare la determinazione del raggio.
• Considerare che i fenomeni di escursione termica possono causare il movimento o lo spostamento di strutture di costruzione, treppiedi in metallo, apparecchiature e così via, con effetti negativi sulla precisione. Controllare regolarmente la precisione durante il lavoro.
• Quando si lavora con il rilevatore laser digitale DEWALT, impostare la velocità di rotazione del laser sull'impostazione più rapida.
• Se il laser è caduto o ha subito un urto importante, far controllare il sistema di calibratura presso un centro di assistenza qualificato prima di utilizzare il laser.

Pannello di controllo (Fig. A, B)

Il laser è comandato principalmente dal pulsante di accensione 1, dal pulsante di modalità (2, dal pulsante di velocità 3 e dal pulsante di modalità di scansione 4. Queste caratteristiche vengono modificate durante l'impiego dell'apparecchio tramite il pulsante di selezione dell'asse 5 (DCE079R/DCE079G solo in modalità di inclinazione), oppure tramite i due pulsanti di regolazione della direzione/elevazione 6 e 7.

I pulsanti di regolazione della direzione/elevazione controllano il senso di rotazione della testa del laser e regolano l'elevazione del raggio quando l'unità si trova in modalità inclinata. Questi pulsanti possono anche essere utilizzati per ruotare il raggio in modo incrementale quando l'unità si trova in modalità di scansione.

Quando non indicato diversamente, i pulsanti che si trovano nel pannello di controllo DCE074R, nel pannello di controllo DCE079R/G e nel tastierino remoto DCE079R/G funzionano allo stesso modo.

Pulsante di accensione

Il pulsante di accensione viene utilizzato per accendere e per spegnere l'unità laser.

• Per accendere l'unità laser DCE074R o DCE079R/G, premere il pulsante di accensione una volta.
• Per spegnere completamente l'unità laser DCE074R o DCE079R/G, mantenere premuto il pulsante di accensione per 3 secondi.

Pulsante velocità/rotazione

Il pulsante di velocità 3 viene impiegato per regolare la velocità di rotazione del raggio laser attraverso 4 velocità prestabilite (150, 300, 600 e 1200 giri/min.).

Pulsante modalità di scansione

Il pulsante modalità di scansione 4 viene impiegato per far scorrere la testa del laser in avanti e all'indietro, creando una linea laser corta e luminosa. Questa linea corta è molto più luminosa e più visibile rispetto a quando l'unità si trova in modalità di rotazione completa.

Utilizzo della modalità di scansione

• Per accedere alla modalità di scansione, premere e rilasciare il pulsante della modalità di scansione 4. Per scorrere tra i vari angoli di scansione, continuare a premere il pulsante fino a ottenere l'angolo desiderato.
• È possibile controllare la direzione della zona di scansione tramite i pulsanti freccia 6 e 7.

ITALIANO

Pulsante modalità di inclinazione

• Per attivare la modalità di inclinazione, premere il pulsante modalità di inclinazione 2.
• Per tornare alla modalità di autolivellamento e riprendere completamente l'autolivellamento, premere di nuovo e mantenere premuto il pulsante modalità 2.

Impostazione della direzione di inclinazione

Quando la modalità di inclinazione è attivata, l'unità impegna automaticamente l'asse X. Ciò consente di inclinare il laser in direzione dell'asse X, come indicato dai "mirini" sulla scocca. Il LED 11 o 12 indica la direzione di inclinazione corrente.

Solo DCE079R/G: In alcune situazioni può essere preferibile inclinare il laser sull'asse Y. La direzione della modalità di inclinazione può essere cambiata nelle direzioni avanti e indietro tra l'asse Y e l'asse X premendo il pulsante dell'asse XY 5. L'asse selezionato viene identificato dal LED 24 o 25.

Impostazione delle gamme di inclinazione

1. Attivare la modalità di inclinazione.
2. Selezionare l'asse desiderato.
3. Attraverso i tasti freccia (Fig. ⑧, 6 e 7) inclinare la testa rotante del laser verso l'alto e verso il basso.
4. A ogni pressione rapida di un tasto freccia si sposta l'inclinazione di 0,01° (1,6 mm a 10 m).
5. Premendo e mantenendo premuto un tasto freccia per un periodo di tempo di 2-10 secondi, l'inclinazione si sposta da 0,01°/s a 0,2°/s.
6. Premendo e mantenendo premuto un tasto freccia per oltre 10 secondi, l'inclinazione si sposta su 0,2°/s.

Tasti freccia (Fig. B, R)

I tasti freccia (B 6 e 7) vengono impiegati per diverse funzioni in base alla modalità di funzionamento dell'unità laser.

• In modalità orizzontale di autolivellamento, i tasti freccia ruotano il raggio laser in senso orario o antiorario durante la rotazione, oppure regolano la posizione del raggio laser in senso orario o antiorario durante la modalità di scansione.
• In modalità verticale di autolivellamento, i tasti freccia ruotano il raggio laser in senso orario o antiorario durante la rotazione, oppure regolano la posizione del raggio laser in senso orario o antiorario durante la modalità di scansione.
• In modalità di inclinazione, i tasti freccia vengono impiegati per inclinare la testa del laser.

Accensione del laser (Fig. E, B)

1. Inserire la batteria da 18 volt completamente carica, come mostrato in Figura E.
2. Premere delicatamente il pulsante di accensione 1 per accendere il laser.

- L'indicatore LED di accensione 9 si illumina

- La modalità di autolivellamento si attiva automaticamente e l'unità laser si auto-livella. Quando l'unità laser è livellata, il raggio ruoterà una volta a 600 giri/min. in senso orario.

Dopo 10 secondi, viene attivata automaticamente la modalità Hi (riduzione dell'effetto deriva) e il LED Hi 8 si illumina.

1. Premere il pulsante velocità/rotazione 3 per regolare la velocità di rotazione. È possibile cambiare la direzione attraverso i pulsanti 6 e 7.
2. Premere il pulsante di scansione 4 per impostare la scansione laser a 0°, 15°, 45°, o 90°.

Quando si attiva la modalità di inclinazione, si accende il LED di inclinazione 12. Quando si utilizza il livellamento dell'asse X, si accende il LED dell'asse X 24, mentre quando si utilizza il livellamento dell'asse Y, si accende il LED relativo all'asse Y 25.

Calibratura del laser (Fig. O, P)

Eseguire frequentemente i controlli di calibratura sul campo. Questa sezione fornisce istruzioni per eseguire semplici controlli di calibratura sul campo del laser rotante DEWALT. I controlli di calibratura sul campo non calibrano il laser. Ciò significa che questi controlli non agiscono sulla correzione degli errori di livellamento o allineamento del laser. Al contrario, servono a indicare se i parametri di livellamento e allineamento del laser sono corretti. Si tratta di controlli che non possono sostituire la calibratura professionale eseguita da un centro di assistenza DEWALT.

Controllo della calibratura della livella (asse X)

1. Posizionare un treppiede tra due pareti distanti almeno 50 piedi. L'esattezza della posizione del treppiede non è fondamentale.
2. Montare l'unità laser sul treppiede in modo che l'asse X punti direttamente verso una delle pareti.
3. Accendere l'unità laser e consentirne l'autolivellamento.
4. Segnare e misurare i punti A e B sulle pareti, come mostrato nella Figura O.
5. Ruotare l'intera unità laser di 180° in modo che l'asse X punti direttamente verso la parete opposta.
6. Consentire l'autolivellamento dell'unità laser, quindi segnare e misurare i punti AA e BB sulle pareti, come mostrato nella Figura P.
7. Calcolare l'errore totale attraverso l'equazione:

$$ \text { Errore totale } = (\mathbf {A} \mathbf {A} - \mathbf {A}) - (\mathbf {B} \mathbf {B} - \mathbf {B}) $$

ITALIANO

1. Confrontare l'errore totale con i limiti consentiti mostrati nella seguente tabella.

Distanza tra pareti	Errore consentito DCE074R	Errore consentito DCE079R/G
15 m 3 mm	1,5 mm
20 m 4 mm	2 mm
25 m 5 mm	2,5 mm
30 m 6 mm	3 mm

Controllo della calibratura della livella (asse Y)

Ripetere la procedura sopra indicata, questa volta posizionando l'unità laser in modo che l'asse Y sia puntato direttamente verso le pareti.

Controllo degli errori di allineamento (Fig. Q)

1. Con un filo a piombo standard come riferimento, segnare la parte superiore e inferiore di una parete (assicurarsi di segnare il muro e non il pavimento e il soffitto).
2. Posizionare saldamente il laser rotante sul pavimento a una distanza di circa 3' (1 m) dalla parete.
3. Accendere il laser e mirare verso il punto nel segno ricavato nella parte inferiore della parete. Quindi ruotare il punto verso l'alto con i tasti freccia su/giù del telecomando. Se il centro del punto esegue la scansione al di sopra del segno nella parte superiore della parete, il laser è calibrato correttamente.

NOTA: Questo controllo deve essere eseguito con una parete che non sia più corta della parete più alta per la quale verrà utilizzato il laser.

Utilizzo del laser su un treppiede (Fig.

1. Posizionare il treppiede in modo sicuro e impostarlo all'altezza desiderata.
2. Assicurarsi che la parte superiore del treppiede sia orizzontale il più possibile. Il laser si auto-livella solo se la parte superiore del treppiede si trova entro ± 5° rispetto alla livella. Se il laser è impostato troppo lontano dalla livella, emetterà un segnale acustico quando raggiunge il limite dell'intervallo di livellamento. Non si producono danni al laser, ma questo non funzionerà in condizioni "al di fuori della livella".
3. Assicurare il laser al treppiede fissando l'adattatore per treppiede 20 come mostrato nella Figura © al corpo del laser. L'adattatore può essere montato in basso per la modalità di livellamento oppure lateralmente per la modalità di allineamento. Posizionare il gruppo sul treppiede e

avvitare la manopola filettata sul treppiede, nella filettatura femmina sull'adattatore del treppiede.

NOTA: Accertarsi che il treppiede su cui si sta lavorando sia dotato di una vite filettata da 5/8"-11 al fine di garantire un montaggio sicuro.

1. Accendere il laser e regolare la velocità di rotazione e i controlli come desiderato.

Utilizzo del laser su un pavimento (Fig. ①)

La livella del laser può essere posizionata direttamente sul pavimento per applicazioni di livellamento e allineamento quali le pareti perimetrali.

1. Posizionare il laser su una superficie relativamente liscia e piana, dove non possa essere esposto a disturbi.
2. Posizionare il laser su una livella o su un filo, come mostrato.
3. Accendere il laser e regolare la velocità di rotazione e i controlli come desiderato.

NOTA: Il laser sarà più facile da configurare per applicazioni a parete quando la velocità di rotazione è impostata su 0 giri/min. e quando l'allineamento del laser ai segni di controllo viene realizzato tramite il telecomando. Il telecomando consente all'utilizzatore di impostare il laser.

Il telecomando permette all'utilizzatore di azionare e impostare a distanza il laser. L'accensione del LED sul telecomando indica la trasmissione di un segnale dall'unità laser DCE079R/G. Per controllare l'unità laser è possibile utilizzare tutti i pulsanti presenti sulla tastiera.

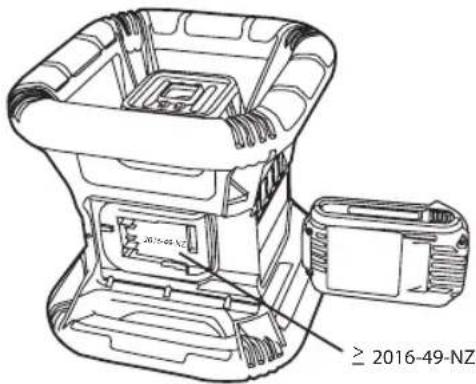

Se l'unità laser DCE079R/G è stata stampata nel periodo o in un momento successivo a 2016-49-NZ, è possibile utilizzare il telecomando per spegnere l'unità laser.

2016-49-NZ ≥ 2016-49-NZ

Per spegnere completamente un'unità laser DCE079R/G (stampata nel periodo o in un momento successivo a 2016-49-NZ) tramite il tastierino del telecomando, premere simultaneamente il pulsante dell'asse X-Y 14 e il pulsante MODALITÀ 13.

ITALIANO

Specifiche

	DCE074R DCE079R DCE079G
Tensione 18 V	cc	18 V_cc	18 V_cc
Tipo 1 1 1
Potenza laser < 1 mW < 1 mW < 1 mW
Categoria laser 2 2 2
Lunghezza d'onda 630 ~ 680	nm	630 ~ 680 nm	515 ~ 530630 ~ 680
Velocità di rotazione (giri/min.)	150, 300,600, 1200	150, 300, 600,1200	150, 300,600, 1200
Intervallo visibile in ambiente interno	45 m 60 m	80 m
Intervallo con rilevatore	450 m	600 m	600 m
Precisione di livellamento (a 600 giri/min.)	± 3 mm per30 m	± 1,5 mm per30 m	± 1,5 mmper 30 m
Intervallo autolivellamento	± 5°	± 5°	± 5°
Temperatura d'esercizio	-5 °C –50 °C	-5 °C – 50 °C	-5 °C –50 °C
Temperatura di conservazione	-20 °C –70 °C	-20 °C – 70 °C	-20 °C –70 °C
Filettatura involucro	5/8"-11 TPI	5/8"-11 TPI	5/8"-11 TPI
Peso (senza batteria)	4,5 kg	4,5 kg	4,5 kg

Accessori

Gli accessori consigliati per l'uso con questo strumento sono disponibili per l'acquisto presso il centro di assistenza locale di proprietà dell'azienda.

AVVERTENZA: Su questo apparecchio sono stati collaudati soltanto gli accessori offerti da DEWALT, di conseguenza l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, utilizzare con questo apparecchio solo gli accessori raccomandati DEWALT.

Per ottenere assistenza sul reperimento degli accessori, visitare il nostro sito Web www.2helpU.com.

Rilevatore laser digitale (Fig. H—K)

Alcuni kit laser contengono un rilevatore laser digitale DEWALT Il rilevatore laser digitale DEWALT consente di identificare un raggio laser emesso dal laser rotante in condizioni di luminosità intensa o su lunghe distanze. Il rilevatore può essere utilizzato sia al chiuso che all'aperto, in situazioni dove è difficile vedere il fascio laser.

Il rilevatore non è adatto all'uso con laser non rotanti, tuttavia è compatibile con la maggior parte dei laser rotanti con raggio rosso (DW0743R) e verde (DW0743G). Può essere impostato per indicare la posizione del raggio al valore più vicino di 1/8" (3 mm) o al valore più vicino di 1/25" (1 mm). Il rilevatore fornisce sia segnali visivi attraverso la finestra del display LCD 22 che segnali audio attraverso l'altoparlante 23 per indicare la posizione del raggio laser.

Il Rilevatore Laser Digitale DEWALT può essere utilizzato con o senza il morsetto del rilevatore. Quando è utilizzato con il morsetto, il rilevatore può essere posizionato su un'asta graduata, un'asta di livellamento, perno o colonna.

Installazione di una batteria nel rilevatore (Fig. ⑧)

Il rilevatore laser digitale è alimentato da una batteria da 9 volt. Per inserire la batteria in dotazione, sollevare il coperchio del vano batteria 21. Inserire la batteria da 9 volt nello scomparto, allineandola come mostrato.

Comandi del rilevatore (Fig. ①)

Il rilevatore è comandato dal pulsante di accensione 26 e dal pulsante modalità di precisione 27.

Quando il pulsante di accensione viene premuto una volta, il rilevatore si accende. La parte superiore della finestra del display mostra l'icona di precisione 27 e l'icona del volume 28. Per diminuire il volume del segnale acustico emesso dal rilevatore nel momento in cui rileva un raggio laser, premere nuovamente il pulsante; uno dei semicerchi accanto all'icona del corno scomparirà. Per spegnere il segnale acustico, premere il pulsante una terza volta; l'icona del volume scomparirà. Il Rilevatore Laser Digitale DeWALT è anche munito di una funzione di spegnimento automatico. Se un raggio laser non va a colpire la finestra di rilevazione del raggio, o se non viene premuto alcun pulsante, il rilevatore si spegne in circa 30 minuti.

Quando il rilevatore è acceso, la parte superiore della finestra mostra un'icona della modalità di precisione. Appare l'icona della modalità di precisione da 1 mm 53 oppure l'icona della modalità di precisione da 3 mm 54. Quando viene visualizzata l'icona della modalità di precisione da 1 mm, il rilevatore restituisce un valore "a livello" solo quando il raggio laser si trova sopra il livello o a non più di 1 mm al di sopra o al di sotto di esso. Quando viene visualizzata l'icona della modalità di precisione da 3 mm, il rilevatore restituisce un valore "a livello" quando il raggio laser si trova sopra il livello o a circa 3 mm al di sopra o al di sotto di esso. Premere il pulsante della modalità di precisione 27 una volta per variare la modalità di precisione.

Funzionamento del rilevatore (Fig. ①, ②)

1. Impostare e posizionare il laser rotante che verrà utilizzato in base alle istruzioni del produttore. Accendere il laser e assicurarsi che stia ruotando ed emettendo un raggio laser. NOTA: Questo rilevatore è stato progettato per essere utilizzato esclusivamente con un laser rotante. Il rilevatore non funziona con una livella laser a raggio fisso.
2. Accendere il rilevatore premendo il pulsante di accensione/volume 26.
3. Regolare il volume secondo le modalità desiderate, come descritto in Comandi del rilevatore.

ITALIANO

1. Posizionare il rilevatore in modo tale che la finestra 22 sia rivolta verso il raggio prodotto dal laser. Spostare il rilevatore verso l'alto o verso il basso, entro l'area approssimativa del raggio, finché non si è centrato il rilevatore. Per ottenere informazioni sugli indicatori della finestra di visualizzazione e sugli indicatori del segnale acustico, fare riferimento alla tabella Indicatori (Fig. ①).
2. Utilizzare le due tacche 30 per contrassegnare in modo preciso la posizione del raggio laser.

Pulizia e conservazione del rilevatore

• Per rimuovere lo sporco e il grasso dall'esterno del rilevatore si consiglia di utilizzare un panno o una spazzola morbida e non metallica.
• Il rilevatore laser digitale DEWALT è impermeabile. Se il rilevatore dovesse cadere nel fango, nel cemento umido o sostanze simili, è sufficiente scollegare il tubo flessibile del rilevatore. Non utilizzare acqua ad alta pressione, quale può essere quella prodotta da una idropulitrice.
• Il luogo di conservazione ideale deve essere fresco e asciutto, lontano dalla luce solare diretta e da sbalzi di temperatura eccessivi.

Manutenzione del rilevatore

Ad eccezione delle batterie, nel rilevatore laser digitale non sono presenti parti riparabili dall'utilizzatore. Non smontare l'unità. Una manomissione non autorizzata del rilevatore laser annullerà ogni forma di garanzia.

Risoluzione dei guasti del rilevatore

Il rilevatore non si accende.

• Premere e rilasciare il pulsante di accensione/volume.
• Verificare che la batteria sia inserita e posizionata correttamente.
• Se il rilevatore è molto freddo, lasciarlo riscaldare in un'area riscaldata.
• Sostituire la batteria da 9 volt. Accendere l'unità.
• Se il rilevatore ancora non si accende, portarlo presso un centro di assistenza DEWALT.

L'altoparlante del rilevatore non emette alcun suono.

• Assicurarsi che il rilevatore sia acceso.
- Premere il pulsante di accensione/volume. L'apparecchio passa tra le varie modalità ad alto volume, a basso volume e silenziosa.
- Assicurarsi che il laser rotante sia acceso e che emetta un raggio laser.
- Se il rilevatore non emette ancora alcun suono, portarlo presso un centro di assistenza DEWALT.

Il rilevatore non risponde a un raggio laser fisso.

Il rilevatore digitale laser DEWALT è stato progettato per funzionare esclusivamente con laser rotanti.

Il rilevatore emette un suono ma la finestra del display LCD non funziona.

• Se il rilevatore è molto freddo, lasciarlo riscaldare in un'area riscaldata.
• Se la finestra del display LCD non funziona ancora, portare il rilevatore presso un centro di assistenza DEWALT.

Staffa di montaggio (Fig. M, N)

Alcuni kit laser includono un supporto a parete. Può essere utilizzato per fissare l'attrezzo da tracciare o come angolare nel soffitto oltre che per favorire l'installazione acustica nel soffitto. Seguire le istruzioni di seguito per l'utilizzo del supporto a parete.

ATTENZIONE: Prima di collegare la livella laser alla garse nella parete o all'angolo del soffitto, accertarsi che la guida o l'angolo siano fissati correttamente.

1. Posizionare il laser sulla base di montaggio 37 allineando il foro della vite 5/8–11 sull'adattatore del treppiede (20, Fig. ©) fissato alla parte inferiore del laser con il foro 39 ubicato nella base di montaggio. Ruotare la manopola di montaggio 40 e fissare il laser.
2. Mantenendo la scala di misurazione in posizione frontale rispetto all'utilizzatore 41, allentare la manopola di bloccaggio del morsetto di montaggio a parete 42 per aprire le ganasce del morsetto.
3. Posizionare le ganasce del morsetto lungo la guida sulla parete o l'angolo del soffitto e stringere la manopola di bloccaggio del morsetto di montaggio a parete 42 per chiudere le ganasce sulla guida. Assicurarsi che la manopola di bloccaggio del morsetto di montaggio a parete sia fissata saldamente prima di procedere.

ATTENZIONE: Per fissare in sicurezza la livella laser durante il montaggio a parete, avvalersi di una staffa per cavi a soffitto o materiale equivalente, oltre alla manopola di blocco del morsetto di montaggio a parete. Far passare il filo attraverso la maniglia della livella laser. NON far passare il filo attraverso la gabbia metallica di protezione. È anche possibile utilizzare delle viti per fissare il supporto direttamente alla parete come sostegno. I fori delle viti 43 si trovano nella parte superiore del supporto a parete.

1. Usare la manopola di livellamento della base 44 per stabilire una posizione approssimativa nella parete.
2. Lo strumento può essere regolato verso l'alto e verso il basso fino a raggiungere l'altezza di offset desiderata per il lavoro. Per modificare l'altezza, allentare la manopola di bloccaggio 45 ubicata sulla sinistra del supporto a parete. Durante la regolazione dell'altezza, sostenere la base di montaggio.

ITALIANO

1. Ruotare la manopola di regolazione 46 situata a destra del supporto a parete per spostare la livella laser verso l'alto e verso il basso, in modo da impostare l'altezza desiderata. Utilizzare la scala di misurazione per montaggio a parete 41 per individuare con precisione il segno.

NOTA: Potrebbe essere utile accendere l'apparecchio e ruotare la testa in modo da posizionare un punto su una delle scale di misurazione del laser. La scheda bersaglio DEWALT è contrassegnata a 38 mm, pertanto potrebbe risultare più semplice impostare l'offset del laser a 38 mm al di sotto della traccia.

1. Una volta posizionato il laser all'altezza desiderata, stringere la manopola di bloccaggio 45 per mantenere la posizione.

Montaggio su asta graduata (Fig.⑨)

Per fissare il rilevatore a un'asta graduata, collegare dapprima il rilevatore al morsetto tramite la manopola filettata da 1/4"-20

47 nella parte posteriore del morsetto. Far scorrere le tracce
32 sul morsetto attorno alla guida 33 nell'asta graduata.

1. Posizionare il rilevatore all'altezza desiderata e ruotare la manopola in senso orario per serrare le ganasce del morsetto attorno al valore di fissaggio del morsetto sull'asta.

2. Per effettuare le regolazioni in altezza, allentare leggermente il morsetto, riposizionare e serrare di nuovo.

Asta graduata (Fig. ①)

PERICOLO: NON TENTARE MAI di utilizzare un'asta graduata in condizioni di tempesta o vicino a cavi elettrici sporgenti. Tali condizioni provocano gravi lesioni personali o la morte.

Alcuni kit laser includono un'asta graduata. L'asta graduata DEWALT è contrassegnata da scale di misurazione su entrambi i lati ed è costruita su sezioni telescopiche. Un pulsante a molla attiva un sistema di blocco che mantiene l'asta graduata su diverse lunghezze.

La parte anteriore dell'asta graduata è dotata di scala misurazione che inizia dal basso. Utilizzare tale accorgimento per le misurazioni dal basso verso l'alto, quando si eseguono operazioni di allineamento o di livellamento.

La parte posteriore dell'asta graduata è progettata per misurare l'altezza di soffitti, travetti, ecc. Estendere completamente la sezione superiore dell'asta graduata fino a quando il pulsante si blocca nella sezione precedente. Estendere la sezione fino a bloccarla nella sezione adiacente o finché l'asta graduata tocca il soffitto o il travetto. L'altezza viene letta nel punto in cui l'ultima sezione estesa esce dalla sezione inferiore precedente, come mostrato nella Figura ①.

Scheda bersaglio (Fig. ©)

Alcuni kit laser includono una scheda bersaglio laser per facilitare l'individuazione e il contrassegno del raggio laser. La scheda bersaglio aumenta la visibilità del raggio laser mentre il raggio attraversa la scheda. La scheda è contrassegnata da misurazioni standard e metriche. Il raggio laser passa attraverso la plastica rossa e si riflette sul nastro riflettente nella parte posteriore. Il magnete nella parte superiore della scheda è progettato per tenere la scheda bersaglio sulla guida del soffitto o sui perni in acciaio così da di determinare le posizioni di livellamento ed allineamento. Per ottenere prestazioni ottimali durante l'impiego della scheda bersaglio, il logo DEWALT deve essere rivolto verso l'utilizzatore.

Occhiali di protezione per laser (Fig. ⑤)

Alcuni kit laser includono un paio di occhiali di protezione per laser. Gli occhiali migliorano la visibilità del raggio laser in condizioni di luce intensa o sulle lunghe distanze, in caso di utilizzo del laser in applicazioni interne. Questi occhiali non sono necessari per il funzionamento del laser.

ATTENZIONE: Questi occhiali non sono occhiali di sicurezza approvati ANSI e non devono essere indossati durante l'impiego di altri strumenti. Questi occhiali non impediscono al raggio laser di penetrare negli occhi.

PENCOLO: Per ridurre il rischio di gravi lesioni personali, non fissare mai il raggio laser in modo diretto, con o senza questi occhiali.

Manutenzione

• In alcune condizioni, sulla lente in vetro potrebbero accumularsi tracce di sporco o detriti. Ciò influirebbe sulla qualità del raggio e sulla portata. Pulire la lente con un batuffolo di cotone inumidito con acqua.
• Lo schermo in gomma flessibile può essere pulito con un panno privo di lanugine, ad esempio un panno in cotone. USARE SOLO ACQUA - NON usare detergenti o solventi. Lasciare asciugare l'unità all'aria prima di riporla.
• Per mantenere la precisione del lavoro, controllare spesso la calibratura del laser. Consultare Calibratura del laser.
• I controlli della taratura e le altre riparazioni manutentive possono essere eseguiti presso i centri di assistenza DEWALT. Il contratto di assistenza gratuito annuale DEWALT comprende due controlli gratuiti della calibratura.
• Quando il laser non è in uso, conservarlo nella scatola del kit fornita.
• Se bagnato, non conservare il laser nella scatola. Asciugare le parti esterne con un panno morbido e asciutto e lasciare asciugare il laser all'aria.

ITALIANO

- Non conservare il laser a temperature inferiori a -18 °C o superiori a 41 °C.

AVERTENZA: Non usare mai solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparecchio. Tali prodotti chimici possono indebolire i materiali utilizzati nelle parti suddette. Usare un panno inumidito solamente con acqua e sapone delicato. Non lasciare penetrare alcun liquido all'interno dell'unità e non immergere mai i suoi componenti in un liquido. Non usare mai aria compressa per pulire il laser.

Ricerca guasti

Segnale di avviso altezza strumento

I modelli DCE074R e DCE079R/G sono dotati di una funzionalità di allarme incorporato che avvisa l'operatore se l'unità viene disturbata dopo l'autolivellamento. L'unità laser smette di ruotare, la spia LED del pannello di controllo lampeggia e viene emesso un segnale acustico.

Spegnimento del laser

Premere il pulsante di accensione per 3 secondi per spegnere il laser. La spia dell'indicatore LED di alimentazione non è più illuminata.

Ripristinare l'unità laser per l'uso continuo

Spegnere e riaccendere l'unità tramite il pulsante di accensione sul pannello di controllo dell'unità laser.

NOTA: Ricontrollare sempre l'impostazione del laser dopo l'attivazione del segnale di avviso altezza strumento (modalità Hi).

Assistenza e riparazione

NOTA: Lo smontaggio della livella laser rende nulle tutte le garanzie del prodotto.

Per garantire la SICUREZZA e AFFIDABILITÀ dei prodotti, le riparazioni, la manutenzione e le regolazioni devono essere eseguite da centri di assistenza autorizzati. La riparazione o manutenzione eseguita da personale non qualificato potrebbe provocare lesioni. Per individuare il centro di assistenza DEWALT più vicino, visitare il nostro sito Web: www.2helpU.com.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati da questo simbolo non devono essere smaltiti come normali rifiuti domestici.

I prodotti e le batterie contengono materiali che

possono essere recuperati o riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie in base alle disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Batterie

Durante lo smaltimento delle batterie, tenere in considerazione la tutela dell'ambiente. Verificare i metodi sicuri ed ecologici per lo smaltimento delle batterie presso le autorità locali.

NEDERLANDS

Roterende laser DCE074R, DCE079R, DCE079G
