KULLANIM KILAVUZU DCE079D1 DEWALT

Tanımlar: Güvenlik Uyarı Sembolleri Ve Sözcükleri

Bu kullanım kılavuzu, sizi tehlikeli durumlara ve kişisel yaralanma veya maddi hasar riskine karşı uyarmak için aşağıdaki güvenlik uyarı sembollerini ve sözcüklerini kullanır.

TEF IKE: Engellenmemesi hâlinde ölüm veya ciddi yaralanma ile sonuçlanma ihtimali olan tehdit oluşturabilecek tehlikeli bir durumu gösterir.

UY: PI: Engellenmemesi hâlinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DIYAT: Engellenmemesi hâlinde hafif veya orta şiddette yaralanmaile sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir.

(Süçük olmadan kullanılır) Güvenlikle ilgili bir mesajı gösterir.

İKAZ: Engellenmemesi hâlinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Bununla veya herhangi bir DEWALT aletiyle ilgili tüm sorularınız veya yorumlarının için www.2helpU.com adresindeki web sitemizi ziyaret edin.

Uyarı: Yaralanma riskini azaltmak için kullanıcıların kullanma kılavuzunu okumaları

Lazerler için Güvenlik Talimatları

UYARI! Tüm talimatları okuyun ve anlayın. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi kişisel yaralanmalara neden olabilir.

İLERIDE BAKMAK IÇIN TÜM UYARI VE TALIMATLARI SAKLAYIN

UYARI! Lazer Işinimına Maruz Kalma. Lazerli nivo aletini parçalarına ayırmayın veya üzerinde değişiklik yapmayın. İçânta kullanıcı tarafından bakımı yapılabilecek parçalar yoktur. Ciddi göz yaralanmalarına neden olabilir.

UYARI: Tehlikeli Işıma. Burada belirlenen kontrol, ayarlama veya prosedürlerin kullanımı tehlikeli lazer ışınımına maruz kehleniza neden olabilir.

• Lazeri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
• Lazeri yalnızca özel olarak tasarlanan akülerle kullanın. Başka akülerin kullanımı yangın riski oluşturabilir.
• Kullanılmayan lazeri çocukların veya diğer tecrübesiz kişilerin erişemeyecekleri yerlerde saklayın. Lazerler, eğitimsiz kullanıcıların elinde tehlikelidir.
• Modeliniz için yalnızca üreticiniz tarafından önerilen aksesuarları kullanın. Bir lazer için uygun olabilen aksesuarlar, başka bir lazerde kullanıldığında yaralanma riski oluşabilir.
• Aletin servisi sadece nitelikli onarım personeli tarafından gerçekleştirilmelidir. Niteliksiz personelce gerçekleştirilen servis veya bakım yaralanma ile sonuçlanabilir. En yakınınızdaki DEWALT servis merkezini bulmak için internette www.2helpU.com adresine gidin.
• Lazer ışınına bakmak için teleskop veya benzeri optik aletler kullanmayın. Ciddi göz yaralanmalarına neden olabilir.
• Lazeri herhangi birinin isteyerek veya istem dışı olarak lazer ışınına bakmasına neden olacak şekilde yerleştirmeyin. Ciddi göz yaralanmalarına neden olabilir.
• Kullanılmadığında lazeri kapatın. Lazeri açık bırakmak lazer ışınına bakma riskini artırır.

TÜRKÇE

• Lazeri, lazer ışınınlı herhangi birinin gözüne yansıtabilecek yüzeylerin yakınına yerleştirmeyin. Ciddi göz yaralanmalarına neden olabilir.
• Lazeri çocukların yanında kullanmayın ve çocukların lazeri çalıştırmasına izin vermeyin. Ciddi göz yaralanmalarına neden olabilir.
• Uyarı etiketleri çıkartmayın veya tahrif etmeyin. Etiketlerin kaldırılması ışınıma maruz kalma riskini arttırır.
• Lazeri dikkatli bir şekilde düz bir zemine yerleştirin. Lazerin düşürülmesi, lazerin hasar görmesine veya ciddi bir yaralanmaya neden olabilir.

UYARI: Burada belirlenen kontrol, ayarlama veya prosedürlerin kullanımı tehlikeli lazer ışınımına maruz kalmanıza neden

UYARI! DÖNER LAZERİ PARÇALARINA AYIRMAYIN. İçinde kullanıcı tarafından bakımı yapılabilecek parçalar显示器. Döner lazeri parçalarına ayırmak ürünün tüm garantilerini ortadan kaldıracaktır. Ürün üzerinde herhangi bir değişiklik yapmayın. Alet üzerinde değişiklik yapmak tehlikeli lazer ışınımına maruz kalmaya neden olabilir.

- Aletinizin üzerinde bulunan etiket aşağıdaki sembolleri içerir.

V.....volt

mW .....mili vat

nm......nanometre cinsinden dalga boyu

2 ......Sinif 2 Lazer

......lazer uyarı sembolü

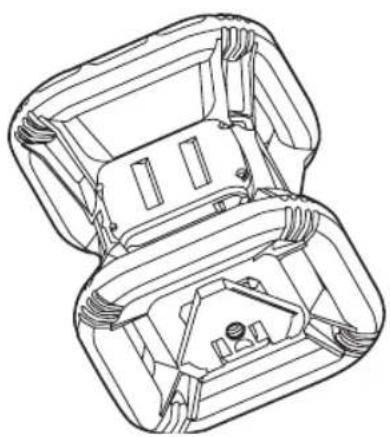

Uyarı Etiketleri

Rahatlığınız ve güvenliğiniz için lazerinize aşağıdaki etiket eklenmiştir.

UYARI: Yaralanma riskini azaltmak için kullanıcıların kullanma kılavuzunu okumaları gerekir.

UYARI: LAZER IŞINIMI. IŞINA DOĞRU BAKMAYIN. Sınıf 2 Lazer Ürünü

MARUZ KALMAKTAN KAÇININ - LAZER RADYASYONU BU DİYAFRAMDAN YAYILIR

AT Uygunluk Beyanatı

Radyo Ekipmanı Direktifi

CE

DEWALT Döner Lazer

DEWALT, işbu belgeyle DEWALT Döner Lazer DCE074R/DCE079R/DCE0709G'nin 2014/53 EU Direktifine ve yürürlükteki tüm AB direktifi gereksinimlerine uygun olduğunu beyan eder.

AB Uygunluk Bildirimi'nin tam metni, DEWALT Industrial Tool Co., DEWALT Europe, DEWALT D-655-10 Idstein, Almanya 65509 adresinden istenebilir veya aşağıdaki internet adresinde bulunabilir: www.2helpU.com.

Ürüne ve isim levhasında belirtilen Tip Numarasına göre arama yapın.

TÜM TALIMATLARI OKUYUN

Aküler ve Güç

Bu DEWALT döner lazeri, tüm DEWALT 18 volt lityum iyon aküleri kabul edecektir ancak aşağıdaki akülerle kullanıldığında bir düşme sırasında hasara karşı en iyi direnci gösterecek şekilde üretilmiştir: Tüm 1,5 Ah ve 2 Ah DEWALT 18 volt lityum iyon aküler.

Akünün Şarj Edilmesi

Akü ambalajından çıkarıldığında tamamen şarj edilmiş durumda değildir. Döner lazeri kullanmadan önce aküyü şarj etmek için bir DEWALT 18 volt şarj cihazı kullanmanız gerekir.

• Şarj cihazlarının ve akülerin uyumluluğu için bu kılavuzun sonundaki tabloya bakın.
• Şarj cihazınızı kullanmadan önce tüm güvenlik talimatlarını okuduğunuzdan emin olun.

- Akıyü bu kılavuzda listelenen şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekilde tasarlanmıştır.

- Akü etiketi ve paketinde ve aküyle birlikte verilen Akü Güvenlik Kılavuzu'nda bulunan tüm talimatları ve uyarıları dikkatlı bir şekilde takip edin.

1. Aküyü, Akü Güvenlik Kılavuzu'nda açıklandığı gibi şarj cihazına takın.
2. Akü tamamen şarj olana dek bekleyin.
3. Aküyü raydan dışarı kaydırın.

NOT: Değişim amacıyla akü sipariş ederken katalog numarası ve voltaj bilgilerini eklemeyi unutmayın.

18 V DEWALT Aküsünü Takma

1. Tam şarlı 18 V DEWALTaküsünü, serbest bırakma düğmesinin (Şekil E 15) arka kısmı size dönük ve sağ tarafa doğru bakacak şekilde yerleştirin.
2. Aküdeki serbest bırakma düğmesini basılı tutun.
3. Aküyü, lazerin kenarındaki palete doğru kaydırın.
4. Aküdeki düğmeyi serbest bırakın.

Akünün Çıkarılması

1. Aküdeki serbest bırakma düğmesini basılı tutun.
2. Aküyü, lazer üzerindeki paletten dışarı doğru kaydırın.
3. Aküdeki düğmeyi serbest bırakın.
4. Aküyü yeniden şarj etmek için Akü Güvenlik Kılavuzu'nda açıklandığı gibi şarj cihazına takın.

UYARI: Aküler patlayabilir veya sızıntı yapabilir ve yıldırımaya ya da yangına neden olabilir. Bu riski azaltmak için Akü Güvenlik Kılavuzu'ndaki talimatları uygulayın.

Akülerin Saklanması

• En iyi saklama alanı, doğrudan güneş ışığı almayan ve aşırı sıcak ve soğuk olmayan, serin ve kuru bir yerdir.
• Uzun süreli saklama aküye veya şarj cihazına zarar vermez. Uygun koşullarda 5 yıl veya daha uzun süre saklanabilir.

BU TALİMATLARI KULLANIMDAN ÖNCE SAKLAYIN

Kullanıcı Güvenliği

Kişisel Güvenlik

• Lazer ürününü kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Lazer ürünlerini kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
• Bir inşaat şantiyesinde çalışırken göz koruması da dahil olmak üzere uygun kişisel koruyucu ekipmanları kullanın.

Alet Kullanımı ve Bakımı

- Düğme açmaz veya kapatmazsa aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm aletler tehlikelidir ve tamir edilmesi gerekmektedir.

- Kullanılmayan lazer ürünlerini, çocukların ulaşamayacağı yerlerde saklayın ve lazer ürününü tanımayan veya bu talimatları bilmeyen kişilerin lazer ürünü kullanmasına izin vermeyin. Lazer ürünleri, eğitimsiz kullanıcıların elinde tehlikelidir.

- Modeliniz için yalnızca üreticiniz tarafından önerilen aksesuarları kullanın. Bir alet için uygun olabilecek aksesuarlar, başka bir aletle kullanıldığında tehlikeli olabilir.

Çalışma

Çalıştırma İpuçları

• Şarj başına akü ömrünü uzatmak için kullanılmadığında lazeri kapatın.
• İşinizde doğruluğu sağlamak için lazer kalibrasyonunu sık sık kontrol edin. Lazeri Kalibre Etme bölümüne bakın.
• Lazeri kullanmayı denemeden önce, aletin nispeten pürüzsüz, güvenli bir yüzeyin üzerine yerleştirildiğinden emin olun.
• Her zaman lazer çizgisinin veya noktasının merkezini işaretleyin. Işının farklı kısımlarını farklı zamanlarda işaretlerseniz ölçümlerinizde hatalarla karşılaşırsınız.
• Çalışma mesafesini ve doğruluğu arttırmak için lazeri çalışma alanınızın ortasına ayarlayın.
• Tripoda veya duvara takarken, lazeri güvenli bir şekilde monte edin.
• İç mekanda çalışırken, düşük bir döner kafa hızı gözle görülür şekilde daha parlak bir çizgi, yüksek bir döner kafa hızı ise gözle görülür şekilde düz bir çizgi oluşturacaktır.
• Işin görünürlüğünü arttırmak için Lazer İyileştirme Gözlükleri takın ve/veya ışını bulmak için Lazerli Hedef Kartı kullanın.
• Aşırı sıcaklıklar bina yapılarının, metal tripododların, ekipmanların, vb. nin hareket etmesine veya kaymasına yol açabilir. Bu, doğruluğu etkileyebilir. Çalışırken hassaslığı sık sık kontrol edin.
• DEWALTDijital Lazer Dedektörü ile çalışırken, lazerin dönme hızını en yüksek ayara getirin.
• Lazer düşerse veya keskin bir darbe alırsa lazeri kullanmadan önce kalibrasyon sistemini yetkili bir servis merkezine kontrol ettirin.

Kontrol Paneli (Şek. Ⓐ, Ⓑ)

Lazer; temel olarak güç düğmesi 1, mod düğmesi 2, hız düğmesi 3 ve tarama modu düğmesiyle 4 kontrol edilir. Bu özellikler, daha sonra Eksen seçim düğmesiyle 5 (Yalnızca Eğitim modunda DCE079R/DCE079G) veya 6 ve 7 iki yön/yükseklik ayar düğmeleriyle kullanıldığında değiştirilir.

Yön/yükseklik ayar düğmeleri, lazer kafasının dönme yönünü kontrol eder ve ünite eğim modundayken ışının yüksekliğini ayarlar. Bu düğmeler, ünite Tarama modundayken ışını kademeli olarak döndürmek için de kullanılabilir.

DCE074R kontrol paneli, DCE079R/G kontrol paneli ve DCE079R/G Uzaktan kumanda tuş takımındaki düğmeler, aksi belirtilmedikçe aynı şekilde çalışır.

Güç Düğmesi

Güç düğmesi, lazer ünitesini açmak ve kapatmak için kullanılır.

• DCE074R veya DCE079R/G lazer ünitesini açmak için Güç düğmesine bir kez basın.
• DCE074R veya DCE079R/G lazer ünitesini tamamen kapatmak için güç düğmesine 3 saniye basın.

Hız/Dönüş Düğmesi

RPM

Hız düğmesi 3, lazer işınının dönüş hızını 4 ön ayarlı hız (150, 300, 600 ve 1200 RPM) ile ayarlamak için kullanılır.

Tarama Modu Düğmesi

Tarama modu düğmesi 4, lazer kafasını ileri ve geri hareket ettirerek kısa, parlak bir lazer çizgisi oluşturmak için kullanılır. Bu kısa çizgi, ünite tam dönüş modunda olduğunda daha parlak ve daha görünürdür.

Tarama Modunu Kullanma

• Tarama Moduna girmek için tarama modu 4 düğmesine basıp serbest bırakın. Tarama açıları arasında geçiş yapmak için istenen açıya ulaşıncaya kadar düğmeye basmaya devam edin.

- Tarama bölgesinin yönü, ok düğmeleri 6 ve 7 ile kontrol edilebilir.

Eğim Modu Düğmesi

• Eğitim Modunu etkinleştirmek için eğim modu düğmesine 2 basın.
• Kendi kendini terazileme moduna dönmek ve tam kendi kendine terazilemeyi yeniden etkinleştirmek için mod düğmesini 2 basılı tutun.

Eğim Yönüü Ayarlama

Eğim Modu etkinleştirildiğinde, ünite otomatik olarak X Eksenini etkinleştirir. Bu, takla kafesindeki "nişangahlar" tarafından gösterildiği gibi lazerin eğimini X-Ekseninin yönünde ayarlamanızı sağlar.

11 veya 12 LED ışığı mevcut eğim yönünü gösterir.

Yalnızca DCE079R/G: Belirli durumlarda, lazerin Y ekseninde eğim yapması istenebilir. Eğitim Modunun yönü, X-Y eksen düğmesine 5 basılarak Y ekseni ve X ekseni arasında tekrar tekrar değiştirilebilir. Seçilen eksen 24 veya 25 LED ışığıyla tanımlanır.

Eğim Miktarının Ayarlanması

1. Eğim Modunu açın.
2. İstediğiniz ekseni seçin.
3. Ok düğmelerini (Şek. Ⓑ, 6) ve 7)) kullanarak lazer rotor kafasını yukarı ve aşağı doğru eğin.
4. Ok düğmesine her hızlı basışta, eğim 0,01° (10 metrede 1,6 mm) kadar hareket edecektir.
5. Ok düğmesini 2 ila 10 saniye basılı tutarsanız eğim saniyede 0,01° ila 0,2° kadar hareket eder.
6. Ok düğmesini 10 saniyeden uzun süre basılı tutarsanız eğim saniyede 0,2° hareket eder.

TÜRKÇE

Ok Düğmeleri (Şek. Ⓑ, Ⓡ)

Ok düğmeleri (B 6 ve 7), lazer ünitesinin çalışma moduna bağlı olarak farklı işlevler için kullanılır.

• Kendi Kendine Terazileme Yatay Modunda, ok düğmeleri lazer ışınınin yönünü dönüş sırasında saat yönünde veya saat yönünün tersine döndürür ya da Tarama Modu sırasında lazer ışınınin konumunu saat yönünde veya saat yönünün tersine ayarlar.
• Kendi Kendine Terazileme Dikey Modunda, ok düğmeleri lazer ışınınin yönünü dönüş sırasında saat yönünde veya saat yönünün tersine döndürür ya da Tarama Modu sırasında lazer ışınınin konumunu saat yönünde veya saat yönünün tersine ayarlar.
• Eğitim Modunda, ok tuşları lazer kafasını eğmek için kullanılır.

Lazeri Açma (Şek. Ⓔ, Ⓔ)

1. Tam şarlı 18 V aküyü, Şekil €'de gösterildiği takın.
2. Güç düğmesine 1 yavaşca basarak lazeri AÇIK konuma getirin.
3. Güç LED gösterge ışığı 9 yanacaktır
4. Kendi kendine terazileme modu otomatik olarak etkinleştirilir ve lazer ünitesi kendi kendine terazileme yapar. Lazer ünitesi terazileme işlemini yaptıktan sonra, ışık saat yönünde 600 RPM'de bir kez döner.
5. 10 saniye sonra, Hi Modu (Kayma Önleyici) otomatik olarak etkinleştirilir ve Hi LED'i 8 yanar.
6. Hız/dönüş düğmesine ③ basarak dönüş hızını ayarlayın. Yön, ⑥ ve ⑦ düğmeleri kullanılarak değiştirilebilir.
7. Tara düğmesine 4 basarak lazeri 0°, 15°, 45° veya 90° derece modunda taramaya ayarlayın.

Eğim Modunu açarsanız Eğitim LED'i 12 yanar. X ekseni terazileme kullanılıyorsa X ekseni LED'i 24 yanacak veya Y ekseni terazileme kullanılıyorsa Y ekseni LED'i 25 yanacaktır.

Lazeri Kalibre Etme (Şek. O, P)

Saha kalibrasyon kontrolleri sık sık yapılmalıdır. Bu bölüm, DEWALTDöner Lazerinizin basit saha kalibrasyon kontrollerini yapmanız için talimatlar sağlar. Saha kalibrasyon kontrolleri, lazeri kalibre etmez. Yani bu kontroller, lazerin terazileme veya ölçme işlevindeki hataları düzeltmez. Bunun yerine kontroller, lazerin doğru seviye ve ölçüm çizgisi sağlayıp sağlamadığını gösterir. Bu kontroller, bir DEWALT servis merkezi tarafından gerçekleştirilen profesyonel kalibrasyonun yerini alamaz.

Seviye Kalibrasyon Kontrolü (X ekseni)

1. Aralarında en az 15 metre olan iki duvarın arasına bir tripod kurun. Tripodun yeri önemli değildir.
2. Lazer ünitesini, X ekseni doğrudan duvarlardan birine bakacak şekilde tripodun üzerine takın.
3. Lazer ünitesini açın ve kendi kendine terazileme yapmasını sağlayın.
4. Şekil O'da gösterildiği gibi duvarlarda A ve B noktalarını işaretleyin ve ölçün.
5. Lazer ünitesinin tamamını, X ekseni doğrudan karşıdaki duvara bakacak şekilde 180° çevirin.
6. Lazer ünitesinin kendi kendine terazileme yapmasını sağlayın ve Şekil P'de gösterildiği gibi duvarlardaki AA ve BB noktalarını işaretleyin ve ölçün.
7. Şu denklemi kullanarak toplam hatayı hesaplayın:

$$ \text { Toplam Hata } = (\mathbf {A} \mathbf {A} - \mathbf {A}) - (\mathbf {B} \mathbf {B} - \mathbf {B}) $$

1. Toplam hatayı, aşağıdaki tabloda gösterilen izin verilen sınırlarla karşılaştırın.

Duvarlar Arasındaki Mesafe	İzin Verilen Hata DCE074R	İzin Verilen Hata DCE079R/G
15 m 3 mm	1,5 mm
20 m 4 mm	2 mm
25 m 5 mm	2,5 mm
30 m 6 mm	3 mm

Seviye Kalibrasyon Kontrolü (Y ekseni)

Yukarıdaki prosedürü tekrarlayın ancak bu kez lazer ünitesini, Y ekseni doğrudan duvarlara bakacak şekilde konumlandırın.

Ölçüm Hatası Kontrolü (Şek. Q)

1. Referans olarak standart bir çekül kullanarak duvarın üst ve alt kısmını işaretleyin. (Zemini ve tavanı değil duvarı işaretlediğinizden emin olun.)
2. Döner lazeri, duvardan yaklaşık 1 m (3 inç) olacak şekilde zemine dikkatlice yerleştirin.
3. Lazeri açın ve noktayı duvarın altındaki işarete doğrultun. Ardından, uzaktan kumandadaki yukarı/aşağı oklarını kullanarak noktayı yukarı doğru döndürün. Noktanın merkezi duvarın üstündeki işaretin üzerinde tarama yaparsa lazer düzgün şekilde kalibre edilmiştir.

NOT: Bu kontrol, bu lazerin kullanılacağı en uzun duvardan daha kısa olmayan bir duvarla yapılmalıdır.

TÜRKÇE

Lazeri Tripod Üzerinde Kullanma (Şek.

1. Tripodu güvenli bir şekilde konumlandırın ve istediğiniz yüksekliğe ayarlayın.
2. Tripodun üst kısmının hemen hemen düz olduğundan emin olun. Lazer, yalnızca tripodun üst kısmı seviyenin ± 5° içindeyse kendi kendine terazileme yapar. Lazer seviyenin çok uzağına ayarlanmışsa terazileme kapsamının sınırına ulaştığına bip sesi verecektir. Lazer zarar görmeyecek ancak “seviye dışı” durumunda çalışacaktır.
3. Tripod adaptörünü 20 Şekil ©'de gösterildiği gibi lazer gövdesine takarak lazeri tripoda sabitleyin. Adaptör, seviye modu için alt ya da ölçüm modu için yan tarafa monte edilebilir. Düzeneği tripod üzerine yerleştirin ve tripod üzerindeki dişli düğmeyi, tripod adaptöründeki somun dişine vidalayın.

NOT: Kullandığınız tripodun, güvenli bir montaj sağlamak için 5/8"-11 dişli vidaya sahip olduğundan emin olun.

1. Lazeri açın ve dönüş hızını ve kontrollerini istediğiniz gibi ayarlayın.

Lazeri Zeminde Kullanma (Şek. Ⓓ)

Lazerli nivo aleti, duvarı çerçeveleme gibi terazileme ve ölçüm uygulamaları için doğrudan zemine yerleştirilebilir.

1. Lazeri, zarar görmeyeceği nispeten pürüzsüz ve düz bir yüzeye yerleştirin.

2. Lazeri, gösterildiği gibi bir terazileme veya ölçüm ayarı için konumlandırın.

3. Lazeri açın ve dönüş hızını ve kontrollerini istediğiniz gibi ayarlayın.

4. Lazeri, zarar görmeyeceği nispeten pürüzsüz ve düz bir yüzeye yerleştirin.

5. Lazeri, gösterildiği gibi bir terazileme veya ölçüm ayarı için konumlandırın.
6. Lazeri açın ve dönüş hızını ve kontrollerini istediğiniz gibi ayarlayın.

NOT: Dönüş hızı 0 RPM'ye ayarlanmışsa ve lazeri kontrol işaretleriyle hizalamak için uzaktan kumanda kullanılıyororsa lazerin duvar uygulamaları için ayarlanması daha kolay olacaktır. Uzaktan kumanda, bir kişinin lazeri ayarlamasına imkan tanır.

DCE079R/G Uzaktan Kumandasının Kullanımı

Uzaktan kumanda, bir kişinin lazeri belirli bir mesafeden çalıştırmasına ve ayarlamasına imkan tanır. Uzaktan kumandadaki LED ışığı, DCE079R/G lazer ünitesinden bir sinyalin iletildiğini gösterir. Lazer ünitesini kontrol etmek için tuş takımındaki tüm düğmeleri kullanabilirsiniz.

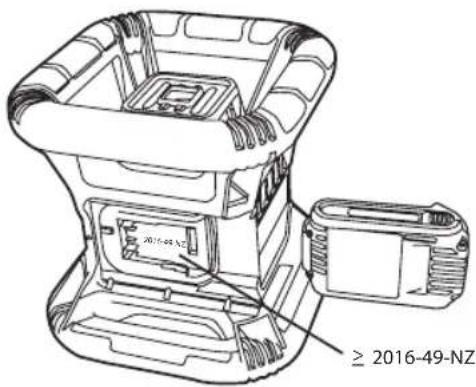

DCE079R/G lazer üniteniz 2016-49-NZ veya sonrasında damgalanmışsa lazer ünitesini tamamen kapatmak için Uzaktan Kumandayı kullanabilirsiniz.

2016-49-NZ ≥ 2016-49-NZ

Bir DCE079R/G lazer ünitesini (2016-49-NZ veya sonra damgalanmış) tamamen kapatmak için Uzaktan kumanda tuş takımını kullanarak X-Y eksen düğmesine 14 ve MOD düğmesine 13 aynı anda basın.

Teknik Özellikler

DCE074R DCE079R DCE079G
Voltaj 18 V	DC	18 V_DC	18 V_DC
Tip 1 1 1
Lazer gücü < 1 mW < 1 mW < 1 mW
Lazer sınıfı 2 2 2
Dalga boyu 630 ~ 680	nm	630 ~ 680 nm	515 ~ 530630 ~ 680
Dönüş Hızı (RPM) 150, 300,600, 1200		150, 300, 600,1200	150, 300,600, 1200
İç Mekanda Görünürlük Alanı	45 m	60 m	80 m
Dedektör ile Menzil	450 m	600 m	600 m
Terazileme Doğruluğu (600 RPM)	Her 30 m'de ± 3 mm	Her 30 m'de ± 1,5 mm	Her 30 m'de ± 1,5 mm
Kendi kendine terazileme kapsamı	± 5°	± 5°	± 5°
Çalışma sıcaklığı -5°C - 50°C	-5°C - 50°C	-5°C - 50°C
Saklama Sıcaklığı	-20°C - 70°C	-20°C - 70°C	-20°C - 70°C
Priz dışı	5/8"-11 TPI	5/8"-11 TPI	5/8"-11 TPI
Ağırlık (aküsüz)	4,5 kg	4,5 kg	4,5 kg

Aksesuarlar

Aletinizle kullanılması önerilen aksesuarlar, fabrikanızın yerel servis merkezinizden satın alınabilir.

UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Herhangi bir aksesuarı bulmak için yardıma ihtiyacınız varsa lütfen www.2helpU.com adresinden web sitemizi ziyaret edin.

TÜRKÇE

Dijital Lazer Dedektörü (Şek. Ⓗ-®)

Bazı lazer kitleri bir DEWALT Dijital Lazer Dedektörü içerir. DEWALT Dijital Lazer Dedektörü, döner lazer tarafından yayılan lazer ışınınlı parlak ışık koşullarında veya uzun mesafeler üzerinden konumlandırmanızı sağlar. Dedektör lazer ışınınlı görmenin zor olduğu iç ve dış mekan koşularında kullanılabilir. Dedektör, dönmeyen lazerlerle kullanım için uygun değildir ancak çoğu döner kırmızı ışın (DW0743R) ve yeşil ışın (DW0743G) lazerleriyle uyumludur. ışının konumunu en yakındaki 3 mm (1/8") veya en yakındaki 1 mm (1/25") olarak belirtmek için ayarlanabilir. Dedektör lazer ışının yerini göstermek için her iki görsel sinyali ekran penceresi 22 ile, sesli sinyali ise hoparlör 23 vasıtasıyla verir.

DEWALT Dijital Lazer Dedektörü dedektör kelepçesiyle veya dedektör kelepçesi olmadan kullanılabilir. Kelepçeyle kullanıldığında dedektör bir miraya, terazileme direğine, saplamaya veya desteğe konumlandırılabilir.

Dedektöre Akü Takma (Şek. Ⓗ)

Dijital lazer dedektörü 9 voltluk aküyle çalışır. Verilen aküyü takmak için akü bölmesi kapağını 21 kaldırın. 9 voltluk aküyü, gösterildiği gibi hizalayarak bölmeye yerleştirin.

Dedektör Kontrolleri (şek. ①)

Dedektör, güç düğmesi 26 ve doğruluk modu düğmesiyle 27 kontrol edilir.

Güç düğmesine bir defa basılınca dedektör açılır. Ekran penceresinin üst kısmı, doğruluk simgesini 27 ve ses seviyesi simgesini 28 gösterir. Bir lazer ışını algıladığında dedektörün yaydığı sesli sinyalin seviyesini azaltmak için düğmeye tekrar basın; korna simgesinin yanındaki yarım dairelerden biri yok olur. Sesli sinyali kapatmak için düğmeye tekrar basın; ses seviyesi simgesi kaybolur. DeWALT Dijital Lazer Dedektörü ayrıca otomatik kapanma özelliğine de sahiptir. Döner lazer ışını ışın algılama penceresinde görülmezse veya düğmelere basılmazsa dedektör kendini yaklaşık 30 dakika içinde kapatır. Dedektör açıkken pencerenin üst kısmı bir doğruluk modu simgesi gösterir. 1 mm doğruluk modu simgesi 53 veya 3 mm doğruluk modu simgesi 54 görünecektir. 1 mm doğruluk modu simgesinin görünmesi, dedektörün yalnızca lazer ışını seviyede ya da bunun en fazla 1 mm üzerinde veya altında olduğunda "seviyede" okuma vereceğini gösterir. 3 mm doğruluk modu simgesinin görünmesi, dedektörün lazer ışını seviyede ya da bunun yaklaşık 3 mm üzerinde veya altında olduğunda "seviyede" okuma vereceğini gösterir. Doğruluk modunu değiştirmek için doğruluk modu düğmesine 27 bir kez basın.

Dedektörün Çalışması (şek. ①, ②)

1. Kullanacağını döner lazeri, üreticinin talimatlarına göre ayarlayın ve konumlandırın. Lazeri açın ve lazerin dönüp lazer ışını yaydığından emin olun. NOT: Bu dedektör, yalnızca dönen bir lazerle kullanılmak üzere tasarlanmıştır. Dedektör, sabit bir ışın lazerli nivo aleti ile çalışmayacaktır.

2. Dedektörü güç/ses seviyesi 26 düğmesine basarak açın.

3. Ses seviyesini, Dedektör Kontrolleri'nde açıklandığı gibi istediğiniz şekilde ayarlayın.
4. Dedektörü, dedektör penceresi 22 döner lazer tarafından üretilen lazer ışınına bakacak şekilde konumlandırın. Dedektörü ortalayana kadar ışın çevresinde aşağı yukarı hareket ettirin. Ekran penceresi göstergeleri ve sesli sinyal göstergeleriyle ilgili bilgi için Göstergeler (Şek. Ⓙ) başlıklı tabloya bakın.
5. Lazer ışını konumunu hassas bir şekilde işaretlemek için işaretleme centiklerini 30 kullanın.

Dedektörün Temizlenmesi ve Saklanması

• Dedektörün dış yüzeyindeki kir ve yağ bir bez parçası yada metal olmayan bir fırça kullanılarak çıkarılabilir.
• DEWALT Dijital Lazer Dedektörü su geçirmezdir. Dedektörü çamur, ıslak beton veya benzer bir maddenin içine düşürmeniz gerekiyorsa dedektörü su tutarak temizleyin. Basınçlı yıkayıcıdan çıkan su gibi yüksek basınçlı su kullanmayın.
• En iyi saklama alanı, doğrudan güneş ışığı almayan ve aşırı sıcak ve soğuk olmayan, serin ve kuru bir yerdir.

Dedektör Servisi

Dijital Lazer Dedektöründe aküler dışında, kullanıcı tarafından servisi yapılabilecek hiçbir parça yoktur. Uniteyi parçalarına ayırmayın. Lazer dedektörde yetkisiz bir değişiklik yapmak bütün garantiyi geçersiz kılacaktır.

Dedektör Sorun Giderme

Dedektör açılmıyor.

• Güç/ses seviyesi düğmesine basın ve serbest bırakın.
• Akünün yerinde ve uygun pozisyonda olup olmadığını kontrol edin.
• Dedektör çok soğuksa sıcak bir alanda ısınmasını sağlayın.
• 9 voltluk aküyü değiştirin. Üniteyi açın.
• Dedektör hâlâ açılmadıysa dedektörü bir DEWALT servis merkezine götürün.

Dedektör hoparlöründen ses çıkmıyor.

• Dedektörün açık olduğundan emin olun.
• Güç/ses seviyesi düğmesine basın. Yüksekten düşük ve sessiz ayarına geçiş yapar.
• Döner lazerin döndüğünden ve bir lazer ışını yaydığından emin olun.
• Dedektör hâlâ ses çıkarmıyorsa dedektörü bir DEWALT servis merkezine götürün.

TÜRKÇE

Dedektör, sabit bir lazer ışınına tepki vermez.

DEWALT Dijital Lazer Dedektörü, yalnızca döner lazerlerle çalışmak üzere tasarlanmıştır.

Dedektörden ses çıkıyor ancak LCD ekran penceresi çalışmıyor.

• Dedektör çok soğuksa sıcak bir alanda ısınmasını sağlayın.
• LCD ekran penceresi hâlâ çalışmıyorsa dedektörü DEWALT servis merkezine götürün.

Montaj Braketi (Şek. Ⓜ, Ⓝ)

Bazı lazer kitleri Duvar Montajı içerir. Aleti palet veya tavan açısına takmak ve akustik tavan montajına yardımcı olmak için kullanılabilir. Duvar montajını kullanmak için aşağıdaki talimatları uygulayın.

DİİKAT: Lazerli nivo aletini duvar palet veya tavan açınin takmadan önce, palet veya açının uygun şekilde sabitlendiğinden emin olun.

1. Lazerin alt kısmına takılmış tripod adaptöründeki (20, Şek. 5/8–11 vidayı montaj tabanındaki delikle 39© hizalayarak lazeri montaj tabanına 37 yerleştirin. Montaj düğmesini çevirerek 40 lazeri sabitleyin.
2. Duvar montajı terazisi 41 size bakacak şekilde duvar montajı kelepçe kilitleme düğmesini 42 gevşeterek kelepçenin çenelerini açın.
3. Kelepçe çenelerini duvar paleti veya tavan açısından etrafında konumlandırın ve duvar montajı kelepçe kilitleme düğmesini 42 sıkarak kelepçenin çenelerini rayın üzerine doğru kapatın. Devam etmeden önce duvar montajı kilitleme düğmesinin iyice sıkıldığından emin olun.

DILKAT: Duvara montaj sırasında lazerli nivo aletinin sarunmesine yardımcı olmak için her zaman duvar montajı kelepçe kilitleme düğmesinin yanı sıra tavan kablo askısı veya eşdeğer bir malzeme kullanın. Kabloyu, lazerli nivo aletinin kolundan geçirin. Kabloyu, koruyucu metal kafesten GEÇİRMEYİN. Ayrıca, duvar montajını yedek olarak kullanmak üzere doğrudan duvara monte etmek için vidalar kullanılabilir. Vida delikleri 43 duvar montajının üst kısmında bulunur.

1. Taban terazileme düğmesini 44 kullanarak duvara yakın bir seviye konumu belirleyin.
2. Alet, çalışma için istenen offset yüksekliğine kadar aşağı ve yukarı ayarlanabilir. Yüksekliği değiştirmek için duvar montajının sol tarafından bulunan kilitleme düğmesini 45 gevşetin. Yüksekliği ayarlarken montaj tabanını destekleyin.

3. Lazerli nivo aletini istediğiniz yüksekliği ayarlamak üzere aşağı ve yukarı doğru hareket ettirmek için duvar montajının sağ tarafından bulunan ayar düğmesini 46 çevirin. İşaretinizin yerini belirlemek için duvar montajı terazisini 41 kullanın.
   NOT: Lazer terazilerinden birine nokta koyması için gücün açılması ve döner kafanın çevrilmesi yararlı olabilir. DEWAL Thedef kartı 38 mm'de işaretlenmiştir, bu nedenle lazerin ofsetini paletin 38 mm altına ayarlamak en kolay yoldur.

4. Lazeri istediğiniz yüksekliğe yerleştirdikten sonra, kilitleme düğmesini 45 sikarak bu konumu koruyun.

Mira Takma (Şek.®)

Dedektörünüzü miraya sabitlemek için kelepçenin arka tarafından 1/4"-20 dişli düğmeyi 47 kullanarak dedektörü kelepçeye takın. Kelepçe üzerindeki kılavuzları 32, miradaki rayın 33 etrafında kaydırın.

1. Dedektörü gereken yükseklikte konumlandırın ve kelepçenin miraya sabitlendiği seviyenin etrafında kelepçenin çenelerini sıkmak için kelepçe düğmesini saat yönünde çevirin.
2. Yüksekliği ayarlamak için kelepçeyi hafifçe gevşetin, yeniden konumlandırın ve yeniden sıkın.

İnşaat Mirası (Şek. Ⓛ)

TENLİKE: MIRAYI ASLA fırtınada veya havadan},{elektrik kablolarının yakınında kullanmaya çalışmayın. Ölüm veya ciddi kişisel yaralanmalar meydana gelebilir.

Bazı lazer kitleri, bir mira içerir. DEWALT Mira, her iki tarafından ölçeklerle işaretlenmiştir ve teleskopik olarak iç içe geçmiş kısımlar halinde üretilmiştir. Yaylı bir düğme, mirayı çeşitli uzunluklarda tutmak için bir kilidi etkinleştirir.

Miranın ön tarafından, alt kısımdan itibaren terazi bulunur. Bunu derecelendirme veya terazileme işleri sırasında zeminden yukarı doğru ölçüm için kullanın.

Miranın arka tarafı tavanları, birleşme yerlerini, vb.ni ölçmek için tasarlanmıştır. Miranın üst kısmını, düğme önceki bölüme kilitlenene dek tamamen uzatın. Bu bölümü, bitişik bölüme kilitlenene ya da mira tavana veya birleşme yerine temas edene dek uzatın. Şekil ①'de gösterildiği gibi, uzatılmış son bölümün önceki alt bölümden çıktığı noktada yükseklik okunur.

Hedef Kartı (Şek. ©)

Bazı lazer kitleri, lazer ışınının bulunmasına ve işaretlenmesine yardımcı olmak için bir Lazer Hedef Kartı içerir. Hedef kartı, lazer ışını kartın üzerinden geçerken ışının görünürlüğünü artırır. Kart, standart ve metrik ölçeklerle işaretlenmiştir. Lazer ışını, kırmızı plastikten geçer ve ters taraftaki yansıttıcı banttan yansıır. Kartın üst kısmındaki mıknatıs, ölçüm ve seviye konumlarını belirlemek için hedef kartını tavan paletinde veya çelik cívatalarda tutacak şekilde tasarlanmıştır. Hedef Kartını kullanırken en iyi performansı elde etmek için DEWALT logosunun size doğru bakması gerekir.

Lazer İyileştirme Gözlükleri (Şek. Ⓕ)

Bazı lazer kitleri, bir çift Lazer İyileştirme Gözlüğü içerir. Bu gözlükler, lazer iç mekan uygulamaları için kullanıldığında parlak ışık koşullarında veya uzun mesafelerde lazer ışınınin görünürlüğünü artırır. Bu gözlüklerin lazeri çalıştırması gerekmez.

TÜRKÇE

DİİKAT: Bu gözlükler, ANSI onaylı emniyet gözlükleri diğer ve diğer aletler kullanılırken takılmamalıdır. Bu gözlükler, lazer ışınının gözlerinize girmesine engel olmaz.

TENLİKE: Ciddi yaralanma riskini azaltmak için bu gelatüğü taktığınızda veya takmadığınızda, asla lazer ışına doğrudan bakmayın.

Bakım

• Bazı koşullarda, gözlük lensinde kir veya kalıntı birikebilir. Bu, ışın kalitesini ve çalışma menzilini etkileyecektir. Lens, suyla nemlendirilmiş pamuklu çubukla temizlenmelidir.
• Esnek lastik koruyucu, pamuklu bez gibi ıslak, tüy bırakmayan bir bezle temizlenebilir. YALNIZCA SU KULLANIN - Temizleyiciler veya çözücüler KULLANMAYIN. Saklamadan önce ünitenin havada kurumasını bekleyin.
• İşinizin doğruluğunu korumak için lazerin kalibrasyonunu sık sık kontrol edin. Lazeri Kalibre Etme bölümüne bakın.
• Kalibrasyon kontrolleri ve diğer bakım onarımları, DEWALT servis merkezleri tarafından gerçekleştirilebilir. DEWALT Bir Yıllık Ücretsiz Servis Sözleşmesinin kapsamında iki ücretsiz kalibrasyon kontrolü bulunmaktadır.
• Lazeri, kullanmadığınız zamanlarda verilen kit kutusunda saklayın.
• Lazer ıslaksa, lazerinizi kit kutusunda saklamayın. Yumuşak, kuru bir bezle kuru dış kısımları kurulayın ve lazerin havada kurumasını bekleyin.
• Lazerinizi -18°C'nin altındaki veya 41°C'nin üzerindeki sıcaklıklarda saklamayın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Ünitenin içine herhangi bir sıvının girmesine izin vermeyin; ünitenin herhangi bir parçasını bir sıvı içine daldırmayın. Lazeri temizlemek için asla basınçlı hava kullanmayın.

Sorun Giderme

Alet Yüksekliği Uyarısı

DCE074R ve DCE079R/G, ünite kendi kendini teraziledikten sonra kesintiyle karşılaşırsa operatörü uyaran dahili bir alarm özelliğine sahiptir. Lazer ünitesi dönmeyi durduracak, kontrol paneli LED gösterge ışığı yanıp sönecek ve uyarı sesi duyulacaktır.

Lazeri Kapatma

Lazeri kapatmak için güç düğmesine 3 saniye basın. Güç LED gösterge ışığı artık yanmayacaktır.

Sürekli Kullanım için Lazer Ünitesini Sıfırlama

Lazer ünitesi kontrol panelindeki güç düğmesini kullanarak üniteyi kapatıp tekrar açın.

NOT: Alet Yüksekliği Uyarısı (Hi modu) etkinleştirildikten sonra lazer kurulumunu her zaman yeniden kontrol edin.

Servis ve Onarımlar

NOT: Lazerli nivo aletini parçalarına ayırmak ürünün tüm garantilerini ortadan kaldıracaktır.

Ürün GÜVENLİĞİNİ ve GÜVENİLİRLİĞİNİ garantilemek için onarımlar, bakım ve ayar işlemleri yetkili servis merkezleri tarafından yapılmalıdır. Niteliksiz personelce gerçekleştirilen servis veya bakım yaralanma riskiyle sonuçlanabilir. En yakınınızdaki DEWALT servis merkezini bulmak için web sitemizi ziyaret edin: www.2helpU.com.

Çevrenin korunması

Ayrı toplama. Bu sembolle işaretlenmiş ürünler ve aküler, normal evsel atıklarla birlikte atılmamalıdır. Ürünler ve aküler, geri kazanılabilen veya geri dönüştürülebilen malzemeler içerir. Bunlar hammadde

talebini azaltır. Lütfen elektrikli ürünleri ve aküleri yerel hükümlere göre geri dönüşüme tabi tutun. Daha fazla bilgiyi www.2helpU.com adresinde bulabilirsiniz.

Aküler

Aküleri çıkarırken, çevreye karşı duyarlı olun. Aküyü çevre açısından güvenli bir şekilde atmak için yerel yetkililere danışın.
