DEWALT Roterende Laser

Slår på laseren (fig. Ⓔ, Ⓑ)

Nivåkalibreringskontroll (X-akse)

Nivåkalibreringskontroll (Y-akse)

Definitioner: Varningssymboler och -ord

I denna bruksanvisning används följande varningssymboler och -ord för att uppmärksamma dig på riskfyllda situationer och risken för personskador eller skador på egendom.

FAR: Indikerar en omedelbar farlig situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarliga skador.

WARNING: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig personskada.

FÖS ISKTIGHET: Indikerar en potentiellt farlig situation som, om den inte undviks, kan resultera i mindre eller måttliga skador.

(Angindns utan ord) Anger ett säkerhetsrelaterat meddelande.

OBSERVERA: Anger en användning som inte är relaterad till personskada som, om den inte undviks, kan resultera i egendomsskada.

Om du har några frågor eller kommentarer om detta eller något DeWALT-verktyg, besök vår hemsida www.2helpU.com.

Varning: För att minska risken för personskada måste användaren läsa bruksanvisningen.

Säkerhetsinstruktioner för lasrar

WARNING! Läs och förstå alla instruktioner. Underlåtenhet att följa samtliga nedanstående instruktioner kan resultera i elstötar, brand och/eller allvarliga personskador.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR KOMMANDE REFERENS

VÄNING! Exponering för laserstrålning. Demontera eller modifiera inte lasernivån. Det finns inga aadarvänliga delar på insidan. Allvarliga ögonskador kan bli följden.

VARNING: Farlig strålning. Att använda kontroller eller inställningar, eller att genomföra procedurer som inte specificeras i bruksanvisning kan resultera i att man utsätts för farlig strålning.

• Arbeta inte med lasern i explosiv atmosfär, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Elektriska verktyg ger upphov till gnistor som kan antända dammet eller ångorna.
• Använd lasern endast med de specialkonstruerade batterierna. Användning av andra batterier kan utgöra risk för brand.
• Förvara obrukad laser utom räckhåll för barn och andra obehöriga personer. Laser är farliga i händerna på ej sakkunniga användare.
• Använd endast tillbehör som rekommenderas av tillverkaren för din modell. Tillbehör som kan vara lämpliga för en laser, kan medföra risk för skada om de används med en annan laser.
• Verktygsservice får endast utföras av kvalificerade reparatörer. Service eller underhåll som utförs av okvalificerade personer kan resultera i personskador. För att hitta ditt närmaste DEWALT servicecenter gå till www.2helpU.com på internet.
• Använd inte optiska verktyg såsom ett teleskop eller astronomiska instrument för att titta på laserstrålen. Allvarliga ögonskador kan bli följden.
• Placera inte lasern i en position som gör att någon avsiktligt eller oavsiktligt kan titta in i laserstrålen. Allvarliga ögonskador kan bli följden.
• Stäng av lasern när den inte används. Att lämna lasern på ökar risken för att titta in i laserstrålen.
• Placera inte lasern nära en reflekterande yta som kan reflektera laserstrålen mot någons ögon. Allvarliga ögonskador kan bli följden.

SVENSKA

• Använd inte lasern i närheten av barn och låt inte barn använda lasern. Allvarliga ögonskador kan uppstå.
  • Ta inte bort eller förstör varningsetiketter. Borttagning av etiketter ökar risken för exponering av strålning.
• Placera lasern stadigt på en plan yta. Skador på lasern eller allvarliga personskador kan uppstå om lasern faller.

VANNING! Att använda kontroller eller inställningar, eller att genomföra procedurer som inte specificeras i denna bärkbanvisning kan resultera i att man utsätts för farlig strålning.

WARNING! PLOCKA INTE ISÄR ROTATIONSLASERN. Det finns inga användarvänliga delar på insidan.

Dänntering av rotationslasern kommer att upphäva garantin för denna produkt. Modifiera inte produkten på något sätt. Modifiering av verktyget kan resultera i att man utsätts för farlig laserstrålning.

- Etiketten på verktyget kan innehålla följande symboler.

V.....volt

MW milliwatt

nm......väglängd i nanometer

2 ....Laserklass 2

......laservarningssymbol

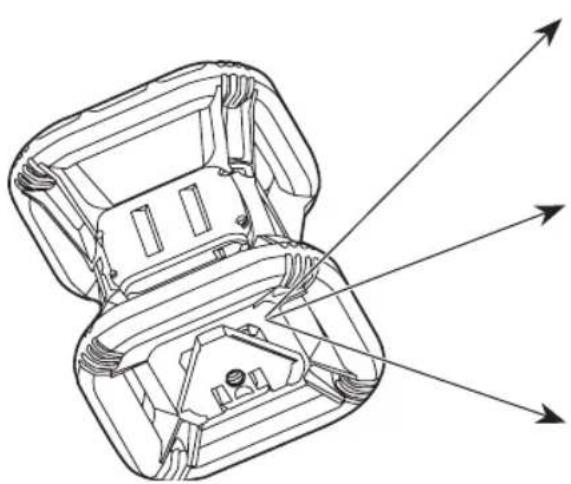

Varningsetiketter

För din bekvämlighet och säkerhet, finns följande etikett på din laser.

WARNING! För att minska risken för personskada måste användaren läsa bruksanvisningen.

LASER 2

VARNING! LASERSTRÄLNING. TITTA INTE RAKT IN I STRÅLEN. Produkt Laserklass 2

UNDVIK EXPONERING - LASERSTRÅLNING AVGES FRÅN DENNA ÖPPNING

EC-försäkran om överensstämmelse

Radioutrustningsdirektivet

CE

DEWALT Rotationslaser

DEWALT förklarar härmed att DEWALT Rotationslaser DCE074R/DCE079R/DCE0709G överensstämmer med direktivet 2014/53/EU och alla tillämpliga krav som fastställs av EU-direktiv.

Den fullständiga texten till EU-försäkran om överensstämmelse kan beställas hos DEWALT Industrial Tool Co., DEWALT Europe, DEWALT D-655-10 Idstein, Tyskland 65509 eller finns på följande internetadress: www.2helpU.com

Sök efter produkt- och typnummer som anges på typskylten.

LÄS SAMTLIGA ANVISNINGAR

Batterier och ström

Denna DEWALT rotationslaser fungerar med alla DEWALT 18-volts litiumjonbatterier, men är konstruerad för att bäst motstå skador under ett fall vid användning med följande batterier: Alla 1,5Ah och 2Ah DEWALT 18-volts litiumjonbatterier.

Ladda batteriet

Batteripaketet är inte fulladdat när du tar ut det från kartongen. Du måste använda en DEWALT 18-volts laddare för att ladda batteriet innan du kan använda rotationslasern.

- Se tabellen i slutet av denna handbok för att ta reda på kompatibiliteten hos olika laddare och batteripaket.

- Var noga med att läsa igenom alla säkerhetsanvisningar innan du använder laddaren.

- Törsök INTE att ladda batteripaketet med någon annan laddare än de som anges i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.

- Följ noga alla instruktioner och varningar på batteriets etikett och förpackning och åtföljandesäkerhetshandbok för batteri.

1. Skjut in batteriet i laddaren enligt beskrivningen i säkerhetshandbok för batteri.

2. Vänta tills batteriet är fulladdat.

3. Skjut batteriet ur spåret.

OBS! Vid beställning av ersättningsbatteri ska du se till att inkludera katalognummer och spänning.

Installera 18V DEWALT-batteriet

1. Placera det fullt laddade 18V DEWALT-batteriet så att utlösningsknappen (Figur ① 15) står vänt bort från dig och till höger.
2. Tryck och håll ner utlösningsknappen på batteriet.
3. Skjut batteriet hela vägen in i spåret på sidan av lasern.
4. Släpp knappen på batteriet.

Ta ut batteriet

1. Tryck och håll ned utlösningsknappen på batteriet.
2. Skjut batteriet ur spåret på lasern.
3. Släpp knappen på batteriet.
4. För att ladda batteriet, sätt det i laddaren, enligt beskrivningen i säkerhetshandbok för batteri.

VANNINGI Batterier kan explodera eller läcka och orsarna personskada eller brand. För att minska risken följer du anvisningarna i säkerhetshandbok för batteri.

• Den bästa förvaringsplatsen är sval och torr och inte utsatt för direkt solljus, kraftig värme eller kyla.
• Långvarig förvaring påverkar varken batteri eller laddaren menligt. Under rätta förhållanden kan de förvaras i mer än fem år.

SPARA DESSA ANVISNINGAR FÖR FRAMTIDA BRUK

Användarsäkerhet

Personlig säkerhet

• Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med en laserprodukt. Använd inte verktyget när du är trött eller påverkad av droger, alkohol eller medicinering. Under användning av laserprodukter kan även ett kort ögonblicks ouppmärksamhet leda till allvarliga personskador.
• Använd lämplig personlig skyddsutrustning, inklusive ögonskydd vid arbete i en byggmiljö.

Användning och vård av verktyg

• Använd inte verktyget om strömbrytaren inte kan slås på eller stängas av. Ett verktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
• Förvara laserprodukter utom räckhåll för barn när de inte används, och låt inte personer som är obekanta med laserprodukten eller dess instruktioner använda det. Laserprodukter är farliga i händerna på oerfarna användare.
• Använd endast tillbehör som rekommenderas av tillverkaren för din modell. Tillbehör som kan vara lämpliga för ett verktyg kan bli farliga vid användning med ett annat verktyg.

Drift

Hanteringstips

• För att förlänga batteritiden per laddning, stäng av lasern när den inte används.
• För att säkerställa precisionen i ditt arbete, kontrollera laserkalibreringen ofta. Läs vidare på Kalibrera laser.
• Se till att lasern är placerad på en jämn och säker yta innan du börjar använda den.
• Markera alltid centrum av laserlinjen eller -punkten. Om du markerar olika delar av strålen vid olika tidpunkter kommer du att införa fel i dina mätningar.
• Öka arbetsavständet och precisionen genom att placera lasern mitt i arbetsområdet.
• När du monterar på ett stativ eller en vägg, se till att det blir säkert.
• När man arbetar inomhus, kommer en längsam rotationshastighet att producera en synligt ljusare linje, en snabbare rotationshastighet kommer att ge en synligt solid linje.
• För att öka strålsynligheten, använd laserförstärkningsglasögon och/eller använd en lasermåltavla för att hitta strålen.
• Tänk på att extrema temperaturförändringar kan orsaka rörelse eller förskjutning av byggnadskonstruktioner, stativ, utrustning, osv. Detta kan påverka precisionen. Kontrollera precisionen ofta medan du arbetar.
• När du arbetar med DEWALTDigital Laser Detector, ställer du in laserns rotationshastighet till snabbaste inställningen.
• Om lasern tappats eller fått en hård smäll, kontrollera kalibreringssystemet hos ett kvalificerat servicecenter innan du använder lasern.

Kontrollpanel (Fig. A, B)

Lasern styrs primärt med strömbrytaren 1, lägesknappen 2, hastighetsknappen 3 och skanningslägesknappen 4. Dessa funktioner ändras sedan när de används med antingen axelvalsknappen 5 (DCE079R/DCE079G endast i stillbildsläge), eller inställningsknapparna för två riktningar/höjningar 6 och 7.

Knapparna för riktning/höjdjustering styr laserhuvudets rotationsriktning samt justerar höjden på strålen när enheten är i lutningsläge. Dessa knappar kan också användas för att stegvis rotera strålen när enheten är i skanningsläge. Knapparna på kontrollpanelen DCE074R, DCE079R/G-kontrollpanelen och DCE079R/G fjärrkontrollen fungerar lika, om inget annat anges.

Strömbrytare

Strömknappen används för att slå på och stänga av lasern.

• För att slå på DCE074R eller DCE079R/G-lasern, tryck en gång på strömbrytaren.
• För att stänga av DCE074R eller DCE079R/G-lasern helt, tryck på strömbrytaren i 3 sekunder.

Hastighet/Rotationsknapp

Hastighetsknappen 3 används för att justera laserstrålens rotationshastighet genom sina 4 förinställda hastigheter (150, 300, 600 och 1200 rpm).

Skanningsläge

Knappen för skanningsläge 4 används för att svepa laserhuvudet fram och tillbaka, vilket ger en kort, ljus laserlinje. Denna korta linje är mycket ljusare och mer synlig än när enheten är i fullt rotationsläge.

Använda skanningsläge

• För att gå till skanningsläge trycker du på och släpper knappen för skanningsläge 4. För att gå igenom skanningsvinklarna, fortsätt trycka på knappen tills du när önskad vinkel.
• Skanningszonens riktning kan styras med pilknapparna och 7.

Lutningsläge

• För att aktivera lutningsläge trycker du på knappen för lutningsläge 2.
• För att återgå till självnivellerande läge och återinföra full självnivellering, tryck och håll inne lägesknappen 2 igen.

Inställning av lutningsriktningen

När lutningsläget är aktiverat kopplar enheten automatiskt X-axeln. Detta gör att du kan luta lasern i riktning mot X-axeln, som indikeras av "riktmedel" på störtbågen.

LED-lampan 11 eller 12 indikerar den aktuella lutningsriktningen.

Endast DCE079R/G: I vissa situationer kan det vara önskvärt att luta lasern i Y-axeln. Riktningen för lutningsläget kan ändras fram och tillbaka mellan Y-axeln och X-axeln genom att trycka på XY-axelknappen 5. Den valda axeln identifieras med LED-ljus 24 eller 25.

Inställning av lutning

1. Slå på lutningsläge.
2. Välj önskad axel.
3. Använd pilknapparna (Fig. ⑧, 6) och 7)) för att luta laserns rotorhuvud upp och ner.
4. Varje snabbtryckning av en pilknapp kommer att ändra lutningen med 0,01° (1,6mm @ 10m).
5. Om du trycker på och håller en pilknapp mellan 2 sekunder och 10 sekunder, ändras lutningen från 0,01°/s till 0,2°/s.
6. Om du trycker på och håller inne en pilknapp längre än 10 sekunder kommer lutningen att ändras 0.2°/s.

SVENSKA

Pilknappar (Fig. B, R)

Pilknapparna (® 6 och 7) används för olika funktioner beroende på laserns driftläge.

• |Självnivellerande horisontellt läge,används piltangenterna för att rotera laserriktarens strålning medurs eller moturs under rotationen, eller justera laserstrålens position medurs eller moturs under skanningsläge.
• I självnivellerande vertikalt läge, används piltangenterna för att rotera laserriktarens strålning medurs eller moturs under rotationen, eller justera laserstrålens position medurs eller moturs under skanningsläge.
• | Lutningsläge, används pilknapparna för att luta laserhuvudet.

Slå på lasern (fig. Ⓔ, Ⓑ)

1. Sätt i det fullt laddade 18V-batteriet enligt bilden Ⓔ.
2. Tryck försiktigt på strömbrytaren 1 för att slå PÅ lasern.

• Strömindikatorlampan 9 kommer att lysa upp
• Självnivellerande läge aktiveras automatiskt och laserenheten kommer att självnivelleras. När laserenheten är nivellerad, kommer strålen att rotera en gång på 600 varv/min medurs.

• Efter 10 sekunder aktiveras Hi-läge (Anti-Drift) automatiskt och Hi-lysdioden 8 kommer att lysa upp.

• Tryck på hastighets-/rotationsknappen 3 för att justera rotationshastigheten. Riktningen kan ändras med knapparna 6 och 7.

• Tryck på skanningsknappen 4 för att ställa in lasern för att skanna i 0°, 15°, 45° eller 90° graders läge.

Om du slår PÅ lutningsläge, lyser lutningslampan 12. Om X-axelnivellering används, lyser X-axeldioden 24, eller om Y-axelnivellering används lyser istället Y-axeldioden 25.

Kalibrera lasern (Fig. O, P)

Fältkalibreringskontroller ska göras ofta. Det här avsnittet innehåller instruktioner för att utföra enkla fältkalibreringskontroller av din DEWALT Rotationslaser. Fältkalibreringskontroller kalibrerar inte lasern. Det innebär att dessa kontroller inte korrigerar fel i laserns nivellerings- eller rörkapacitet. I stället indikerar kontrollerna huruvida lasern ger en korrekt nivå och rörledning. Dessa kontroller kan inte ersättas av professionell kalibrering som utförs av ett DEWALT servicecenter.

Nivåkalibreringskontroll (X-axel)

1. Montera ett stativ mellan två väggar som är minst 50 meter från varandra. Stativets exakta placering är inte avgörande.
2. Montera laserenheten på stativet så att X-axeln pekar direkt mot en av väggarna.
3. Slå på lasern och låt den vara självstyrd.
4. Markera och mät punkterna A och B på väggarna, såsom visas i Figur O.
5. Vrid hela laserenheten 180° så X-axeln pekar direkt mot motsatt vägg.
6. Låt laserenheten självnivellera och markera och mäta punkterna AA och BB på väggarna, enligt Figur P.
7. Beräkna totalfelet med ekvationen:

$$ \text { Total fel } = (\mathbf {A} \mathbf {A} - \mathbf {A}) - (\mathbf {B} \mathbf {B} - \mathbf {B}) $$

1. Jämför totalfel med tillåtna gränser, enligt följande tabell.

Avständ mellan väggar	Tillåtet fel DCE074R	Tillåtet fel DCE079R/G
15 m 3 mm	1,5 mm
20 m 4 mm	2 mm
25 m 5 mm	2,5 mm
30 m 6 mm	3 mm

Nivåkalibreringskontroll (Y-axel)

Upprepa proceduren ovan, men med laserenheten placerad så att Y-axeln pekar direkt mot väggarna.

Kontroll av Lodfel (Bild Q)

1. Använd ett vanligt vattenpass som referens, markera toppen och botten av en vägg. (Var noga med att markera väggen och inte golvet och taket.)
2. Placera rotationslasern säkert på golvet ungefär 3' (1 m) från väggen.
3. Sätt på lasern och rikta pricken på märket på väggens nederdel. Med hjälp av upp/nerpilarna på fjärrkontrollen roterar du punkten uppåt. Om mitten av punkten skannar över märket på toppen av väggen, är lasern korrekt kalibrerad.

OBSERVERA! Denna kontroll bör göras med en vägg som inte är kortare än den högsta väggen för vilken denna laser ska användas.

Använda lasern på ett stativ (fig. ©)

1. Placera stativet säkert och ställ in önskad höjd.
2. Kontrollera att stativets övre del är någorlunda nivellerat. Lasern kommer endast att självnivellera om stativets topp är inom ± 5° nivellering. Om lasern är inställd för långt från nivellering, kommer den att pipa när den när gränsen för sitt nivelleringsområde. Lasern kommer inte skadas, men den kommer inte att fungera i ett "icke nivellerat" tillstånd.

SVENSKA

1. Sätt fast lasern på stativet genom att fästa stativadaptern 20 till laserkroppen, enligt figuren. © Adaptern kan monteras i botten för nivelleringsläge eller till sidan för lodläge. Placera enheten på stativet och skruva in den gångade knoppen på stativet, i hongångan på stativadaptern.

OBSERVERA! Var noga med att stativet du arbetar med har en 5/8"-11 gångad skruv för att säkerställa säker montering.

1. Sätt på lasern och justera rotationshastigheten och reglera efter önskemål.

Använda lasern på ett golv (Fig. ⑭)

Lasernivån kan placeras direkt på golvet för planering och VVS-applikationer såsom väggramning.

1. Placera lasern på en relativt jämn och nivellerad yta där den inte störs.
2. Placera lasern för en nivellering eller lodläge, så som visas.
3. Sätt på lasern och justera rotationshastigheten och reglera efter önskemål.

OBSERVERA! Lasern blir lättare att installera för väggapplikationer om rotationshastigheten är inställd på 0 varv/ min och om fjärrkontrollen används för att ställa in lasern med kontrollmarkeringar. Fjärrkontrollen tillåter en person att ställa in lasern.

Använda DCE079R/G-fjärrkontrollen

Fjärrkontrollen tillåter en person att använda och ställa in lasern från avständ. LED-lampan på fjärrkontrollen indikerar att en signal överförs från DCE079R/G-lasern. Du kan använda alla knapparna på knappsatsen för att styra lasern.

Om din DCE079R/G-laserenhet stämplades på eller efter 2016-49-NZ, kan du använda fjärrkontrollen för att helt stänga av lasern.

2016-49-NZ ≥ 2016-49-NZ

För att helt stänga av en DCE079R/G-laserenhet (stämplad på eller efter 2016-49-NZ) med fjärrkontrollen, tryck på XY-axelknappen 14 och LÄGESknappen 13 samtidigt.

Specifikationer

DCE074R DCE079R DCE079G
Spänning 18V	likström	18V likström	18V likström
Typ 1 1 1
Lasereffekt <1mW <1mW <1mW
Laserklass 2 2 2
Våglängd 630 ~ 680	nm	630 ~ 680 nm	515 ~ 530
			630 ~ 680
Rotationshastighet (RPM)	150, 300, 600, 1200	150, 300, 600, 1200	150, 300, 600, 1200
Synlig räckvidd inomhus	45 m	60 m	80 m
Räckvidd med detektor	450 m	600 m	600 m
Nivelleringsprecision (@ 600 rpm)	± 3 mm per 30 m	± 1,5 mm per 30 m	± 1,5 mm per 30 m
Räckvidd för självnivellering	± 5°	± 5°	± 5°
Arbetstemperatur	-5°C - 50°C	-5°C - 50°C	-5°C - 50°C
Förvaringstemperatur	-20°C - 70°C	-20°C - 70°C	-20°C - 70°C
Behällare för skruvar och gängor	5/8"-11 TPI	5/8"-11 TPI	5/8"-11 TPI
Vikt (utan batteri)	4,5 kg 4,5 kg	4,5 kg

Tillbehör

Rekommenderade tillbehör för användning med ditt verktyg finns tillgängliga för inköp hos ditt fabriksägda lokala servicecenter.

VARNING! Eftersom andra tillbehör än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabel. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Om du behöver hjälp med att hitta något tillbehör, besök vår hemsida www.2helpU.com.

SVENSKA

En del lasersatser innehåller en digital laserdetektor från DEWALT. Den digitala laserdetektorn från DEWALT är till hjälp för att lokalisera en laserstråle som avges av lasern i ställen med starkt ljus eller över ett långt avständ. Detektorn kan användas både inomhus och utomhus vid tillfällen då det är svårt att se laserstrålen.

Detektorn är inte avsedd för icke-roterande lasrar men är kompatibel med de flesta rotationslasrar med röda (DW0743R) och gröna strålar (DW0743G). Den kan ställas in för att indikera platsen för strålen till antingen den närmaste 1/8" (3 mm) eller den närmaste 1/25" (1 mm). Detektorn ger både visuella signaler på skärmen 22 och ljudsignaler via högtalaren 23 för att ange laserstrålens placering.

DEWALTs digitala laserdetektor kan användas med eller utan detektorklämman. När den används med klämman kan detektorn placeras på en mätstav, nivelleringsstolpe, stativ eller regel.

Installera ett batteri i detektorn (Fig. ⑧)

Den digitala laserdetektorn drivs av ett 9-volts batteri. För att installera det medföljande batteriet, lyft upp locket till batterifacket 21. Placera 9-volts batteriet i facket, anpassa batteriet enligt bilden.

Detektorns kontroller (fig. ①)

Detektorn styrs med strömbrytaren 26 och precisionsknappen 27.

När strömbrytaren trycks in en gång är detektorn påslagen. Överst i visningsfönstret visas ikonen för precision 27 samt volymikonen 28. För att minska volymen av den ljudsignal som detektorn avger när den känner av en laserstråle, tryck på knappen igen; en av halvcirklarna bredvid hornikonen kommer att försvinna. För att stänga av ljudsignalen trycker du på knappen en tredje gång; volymikonen försvinner. DEWALTs digitala laserdetektor har också en automatisk avstängningsfunktion. Om ingen laserstråle träffar ett stråldetektorfönster, eller om inga knappar trycks in, kommer detektorn att stängas av efter ungefär 30 minuter.

När detektorn är på, visas överst i fönstret en ikon för precisionsläge. Antingen visas precisionslägesikonen 53 för 1 mm, eller kommer den för 3 mm dyka upp 54. När ikonen 1 mm-precisionsläge visas, indikerar det att detektorn kommer att göra en "exakt" avläsning endast när laserstrålen är i vid exakt grad eller högst 1 mm över eller under den. När ikonen för precisionsläge för 3 mm visas, indikerar det att detektorn kommer att göra en avläsning "exakt" när laserstrålen är i exakt position eller ca 3 mm över eller under den. Tryck på precisionsknappen 27 en gång för att ändra precisionsläget.

Användning av detektorn (fig. ①, ②)

1. Placera och ställ in rotationslasern som du ska använda enligt tillverkarens anvisningar. Sätt på lasern och se till att lasern roterar och avger en laserstråle. OBSERVERA! Denna detektor är konstruerad för att endast användas med en rotationslaser. Detektorn fungerar inte med en stationär strållasernivellering.
2. Sätt på detektorn genom att trycka på strömbrytaren/volymknappen 26.
3. Justera volymen efter önskemål enligt beskrivningen i Detektorkontroller.
4. Placera detektorn så att detektorfönstret 22 är vänt mot laserstrålen som produceras av rotationslasern. Flytta detektorn uppåt eller nedåt inom strålens ungefärliga område, tills du har centrerat detektorn. För mer information om displayfönstrets indikatorer och ljudsignalerna, se tabellen med titeln Indikatorer (fig. Ⓙ).
5. Använd markeringsjacken 30 för att korrekt markera laserstrålens position.

Rengöring och förvaring av detektorn

• Smuts och fett kan avlägsnas från utsidan av detektorn med en trasa eller med en mjuk, icke-metallisk borste.
• DEWALT Digital Laser Detector är vattentät. Om du tappar detektorn i lera, våt betong eller liknande material, kan du skölja av detektorn. Använd inte högtrycksvatten, t.ex. från en högtryckstvätt.
• Den bästa förvaringsplatsen är sval och torr och inte utsatt för direkt solljus och extrem värme eller kyla.

Service på detektorn

Med undantag för batterierna, finns det inga delar i den digitala laserdetektorn som behöver service. Plocka inte isär enheten. Obehörig manipulering av laserdetektorn upphäver alla garantier.

Detektor Felsökning

Detektorn kopplas inte på.

• Tryck in och släpp strömbrytaren/volymknappen.
• Kontrollera att batteriet är på plats och i rätt position.
• Om detektorn är väldigt kall, låt den värmas upp i ett uppvärmt utrymme.
• Byt ut 9-voltsbatteriet. Sätt på enheten.
• Om detektorn fortfarande inte startar, lämna detektorn till ett DEWALT servicecenter.

SVENSKA

Inget ljud kommer ur detektorns högtalare.

• Säkerställ att detektorn är på.
• Tryck på strömbrytaren/volymknappen. Det kommer att växla från högt, till lågt, till ljudlöst.
• Se till att rotationslasern snurrar och att den sänder ut en laserstråle.
• Om detektorn fortfarande inte ger något ljud ifrån sig, lämna den till ett DEWALT servicecenter.

Detektorn svarar inte på en stationär laserstråle.

DEWALT Digital Laser Detector har utformats för att fungera endast med rotationslasrar.

Detektorn avger en ton men LCD-displayen fungerar inte.

• Om detektorn är väldigt kall, låt den värmas upp i ett uppvärmt utrymme.
• Om LCD-displayen fortfarande inte fungerar, lämna detektorn till ett DEWALT servicecenter.

Monteringsfäste (Fig. Ⓜ, Ⓝ)

Vissa laserpaket innehåller en väggmontering. Den kan användas för att fästa verktyget för att spåra eller sluta en vinkel och för att hjälpa till med akustisk takinstallation. Följ anvisningarna nedan för användning av väggmonteringen.

FÖRSIKTIGHET: Innan du monterar lasernivelleraren per beggspår eller takvinkel, se till att spåret eller vinkeln är ordentligt fastsatt.

1. Placera lasern på monteringsbasen 37 anpassa 5/8-11 skruvhålet på stativadaptern (20, Fig. ©) och fäst på laserns botten med hålet 39 i monteringsbasen. Vrid monteringsratten 40 för att säkra lasern.
2. Med mätningsskalan för väggmontering 41 vänd mot dig, ska du lossa lässkruven för väggmonteringsskruven 42 för att öppna klämbackarna.
3. Placera klämbackarna runt väggspåret eller takvinkeln och dra åt spärrhaken 42 för att låsa klämbackarna till spåret. Var noga med att låsskruven för väggmonteringsskruven är ordentligt åtdragen innan du fortsätter.

FÖRSIKTIGHET: Använd alltid en takhängare en det motsvarande material, förutom lässkruven för väggmonteringsklämma, för att säkra lasernivån när du monterar den på en vägg. Dra tråden genom laserns handtag. Torka INTE tråden genom den skyddande metallburken. Dessutom kan skruvar användas för att fästa väggfästet direkt på väggen, som stöd. Skruvhålen 43 finns på toppen av väggmonteringen.

1. Använda basnivåreglaget 44 ungefär en nivelleringsposition från väggen.
2. Verktyget kan justeras upp och ner till önskad höjd för arbete. För att ändra höjden, lossa läsningsknappen 45 som finns till vänster om väggmonteringen. Stöd monteringsbasen när du ställer in höjden.
3. Vrid inställningsknappen 46, placerad till höger om väggmonteringen, för att flytta lasernivelleraren upp och ner för att ställa in din höjd. Använd väggmonteringsmätningsskalan 41 för att precisera din markering.
   OBSERVERA! Det kan vara bra att slå på strömmen och vrida det roterande huvudet så att det markerar en punkt på en av laserskalorna. DeWALT-måltavla är märkt vid 38 mm, därför kan det vara lättast att ställa in laserförskjutningen till 38 mm under spåret.
4. När du har placerat lasern i önskad höjd, dra åt låsknappen 45 för att behålla denna position.

Montera en mätstav (Fig.®)

För att fästa din detektor på en mätstav, fäst först detektorn på klämman med hjälp av 1/4"-20 gängad knopp 47 på baksidan av klämman. Skjut spåren 32 på klämman runt skenan 33 på mätstaven.

1. Placera detektorn på den höjd som krävs och vrid klämskruven medurs för att dra åt klämhäftarna kring klämman runt den grad som håller fast klämman på stången.
2. För att göra höjdjusteringar, lossa klämman en aning, flytta och spänn sedan fast igen.

FARA: FÖRSÖKALDRIG att använda en mätstav i sitar eller nära överhängande elektriska ledningar. Dödsfall eller allvarlig personskada kommer att uppstå.

Vissa laserpaket innehåller en mätstav. DeWALT Mätstav är märkt med mätvågar på båda sidor och är konstruerad i teleskopdelar. En fjäderbelastad knapp aktiverar ett lås för att hålla mätstaven i olika längder.

Framsidan av mätstaven har måttskalan som börjar längst ner. Använd detta för att mäta från grunden vid gradering eller nivellering av jobb.

Baksidan av mätstaven är utformad för att mäta höjden på tak, balkar, mm. Förläng den övre delen av mätstaven helt, tills knappen läses in i föregående del. Förläng den delen antingen tills den läses in i den intilliggande sektionen eller tills klasstången rör taket eller stödet. Höjden läses av där den sista utökade delen lämnar föregående nedre del, enligt Figur ①.

SVENSKA

Måltavla (Fig. ©)

Vissa laserpaket innehåller en lasermålstavla som hjälper till att lokalisera och markera laserstrålen. Måltavlan förstärker laserstrålens synlighet när strålen passerar över kortet. Tavlan är markerad med standard- och metriska skalor. Laserstrålen passerar genom den röda plasten och reflekterar från reflekterande tejp på baksidan. Magneten på toppen av tavlan är utformad för att hålla måltavlan till takspår eller stålpinnar för att bestämma lednings och nivelleringspositionerna. För bästa möjliga prestanda när du använder måltavlan, ska DEWALT-logotypen vara vänt mot dig.

Laserförstärkningsglasögon (Fig. ⑤)

Några lasersatser innehåller ett par laserförstärkningsglasögon. Dessa glasögon förbättrar laserstrålens synlighet under starka ljusförhållanden eller över långa avständ när lasern används inomhus. Dessa glasögon är inte nödvändiga för att använda lasern.

FÖRSIKTIGHET: Dessa glasögon är inte ANSI-geschända skyddsglasögon och bör inte bäras vid användning av andra verktyg. Dessa glasögon skyddar inte dina ögon från laserstrålen.

FARA: För att minska risken för allvarlig personskada, strna aldrig direkt in i laserstrålen, med eller utan dessa glasögon.

Underhåll

• Under vissa förhållanden kan det samlas smuts eller skräp på glaslinsen. Detta påverkar strålkvaliteten och arbetsområdet. Linsen ska rengöras med en bomullspinne fuktad med vatten.
• Det flexibla gummiskyddet kan rengöras med en våt, luddfri trasa, till exempel en bomullstrasa. ANVÄND ENDAST VATTEN - ANVÄND INTE rengörings- eller lösningsmedel. Låt enheten lufttorka innan den förvaras.
• För att bibehålla precisionen i ditt arbete, kontrollera laserns kalibrering ofta. Läs vidare på Kalibrera laser.
• Kontroll av kalibreringen och andra underhåll samt reparationer kan utföras av DEWALTservicecenter. Två gratis kalibreringskontroller ingår i DEWALTOne Year Free Service Contract.
• När lasern inte används, förvara den i den medföljande förvaringslåda.
• Förvara inte din laser i förvaringslådan om lasern är våt. Torka yttre delar med en mjuk, torr trasa och låt lasern lufttorka.
• Förvara inte din laser vid temperaturer under -18°C eller över 41°C.

VARNING! Använd aldrig lösningsmedel eller andra stårps kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i enheten. Sänk aldrig ned någon del av enheten i vätska. Använd aldrig tryckluft för att rengöra lasern.

Felsökning

Varning Instrumenthöjning

DCE074R och DCE079R/G har en inbyggd larmfunktion som varnar operatören om enheten störs efter att den självnivellerats. Laserenheten slutar rotera, lampan på kontrollpanelens LED blinkar och ljudsignalen hörs.

Slå av lasern

Tryck på strömbrytaren i 3 sekunder för att stänga av lasern. Strömindikatorlampan kommer inte längre lysa.

Återställa laserenheten för fortsatt användning

Stäng av enheten och sätt på den igen med strömbrytaren på laserns kontrollpanel.

OBSERVERA! Kontrollera alltid laserns inställning efterVarning för Instrumenthöjning (Hi-läge) har utlösts.

Service och reparationer

OBS! Demontering av lasern kommer att upphäva garantin för produkten.

För att garantera produktens SÄKERHET och TILLFÖRLITLIGHET ska reparationer, underhåll och justeringar endast utföras av ett auktoriserat DeWALT servicecenter. Service eller underhåll som utförs av okvalificerade personer kan resultera i personskador. För att hitta ditt närmaste DeWALT servicecenter, besök vår hemsida: www.2helpU.com

Skydda miljön

Separat insamling. Produkter och batterier märkta med denna symbol får inte kasseras med vanligt hushållsavfall.

Produkter och batterier innehåller material som kan återbrukas eller återvinnas, vilket minskar efterfrågan på råvaror. Återanvänd elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgänglig på www.2helpU.com.

SVENSKA

Batterier

När du kasserar batterier ska du tänka på att skydda miljön. Rådfråga dina lokala myndigheter angående ett miljövänligt sätt kassera batterierna.

TÜRKÇE

Döner Lazer
