BEDIENUNGSANLEITUNG DCE079D1 DEWALT

Definitionen: Sicherheitswarnsymbole und -hinweise

In dieser Bedienungsanleitung werden die folgenden Warnsymbole und Wörter verwendet, um Sie auf gefährliche Situationen und das Risiko von Verletzungen oder Sachschäden aufmerksam zu machen.

GPAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.
WÄNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.
VOR SICHT: Weist auf eine möglicherweise drohende gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.
(Orange Worte verwendet) Zeigt eine sicherheitsrelevante Meldung an.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Wenn Sie Fragen oder Anmerkungen zu diesem oder einem anderen DEWALT-Werkzeug haben, besuchen Sie unsere Website www.2helpU.com.

Warnung: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen.

Sicherheitsanweisungen für Laser

WARNUNG! Lesen und verstehen Sie alle Anweisungen. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

WARNUNG! Exposition gegenüber Laserstrahlung. Die Lasernivellierung darf weder zerlegt noch verändert werden. Es gibt keine vom Benutzer zu wartenden Teile im Inneren. Dies könnte zu schweren Augenverletzungen führen.

WARNUNG: Gefährliche Strahlung. Durch Verwendung von Steuerungen oder Anpassung oder Verfahren, die nicht in diesem Dokument angegeben sind, kann der Verwender gefährlicher Strahlung ausgesetzt werden.

• Betreiben Sie den Laser nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Bei der Verwendung von Elektrowerkzeugen können Funken entstehen, durch die Staub oder Dämpfe entzündet werden.
• Benutzen Sie den Laser nur mit den speziell dazu bestimmten Akkus. Der Gebrauch von anderen Akkus kann zu Brandgefahr führen.
• Bewahren Sie den unbenutzten Laser außerhalb der Reichweite von Kindern oder anderer, nicht geschulter Personen auf. Laser sind in den Händen nicht geschulter Personen gefährlich.
• Verwenden Sie nur Zubehör, das vom Hersteller für Ihr Modell empfohlen wird. Zubehör, das für den einen Laser geeignet sein mag, kann ein Verletzungsrisiko schaffen, wenn es für einen anderen Laser verwendet wird.
• Lassen Sie Ihr Werkzeug nur von qualifiziertem Fachpersonal reparieren. Service oder Wartung durch unqualifizierte Personen kann zu Verletzungen führen. Ihre nächstgelegene DEWALT-Kundendienststelle finden Sie online unter www.2helpU.com.
• Verwenden Sie im Zusammenhang mit dem Laserstrahl keine optischen Werkzeuge wie ein Teleskop oder Tachymeter. Dies könnte zu schweren Augenverletzungen führen.
• Bringen Sie den Laser nicht in eine Position, in der jemand absichtlich oder unabsichtlich in den Laserstrahl blicken kann. Dies könnte zu schweren Augenverletzungen führen.

DEUTSCH

• Schalten Sie den Laser aus, wenn er nicht benutzt wird. Wenn der Laser eingeschaltet bleibt, steigt das Risiko, dass jemand in den Laserstrahl schaut.
• Stellen Sie den Laser nicht in der Nähe von reflektierenden Flächen auf, die den Laserstrahl in die Augen einer Person umlenken können. Dies könnte zu schweren Augenverletzungen führen.
• Betreiben Sie den Laser nicht in der Nähe von Kindern und lassen Sie nicht zu, dass Kinder den Laser bedienen. Dies könnte zu schweren Augenverletzungen führen.
• Entfernen Sie keine Warnschilder und machen Sie sie nicht unkenntlich. Durch entfernte Schilder erhöht sich das Risiko, Strahlung ausgesetzt zu werden.
• Stellen Sie den Laser sicher auf einer ebenen Fläche auf. Wenn der Laser umfällt, kann der Laser beschädigt werden oder es können schwere Verletzungen entstehen.

WARNUNG: Durch Verwendung von Steuerungen oder Anpassung oder Verfahren, die nicht in diesem Dokument angegeben sind, kann der Verwender gefährlicher Strahlung ausgesetzt werden.

WARNUNG! DEN ROTATIONSLASER NICHT ZERLEGEN. Es gibt keine vom Benutzer zu wartenden Teile im Inlehen. Zerlegen des Rotationslasers führt zur Nichtigkeit aller Produktgarantien. Verändern Sie das Produkt in keiner Weise. Veränderungen am Werkzeug können zu gefährlicher Aussetzung an Laserstrahlung führen.

• Das Schild auf Ihrem Werkzeug kann folgende Symbole enthalten.

V.....Volt

nm......Wellenlänge in Nanometern

mW .... Milliwatt

2 ....Klasse 2 Laser

......Laserwarnsymbol

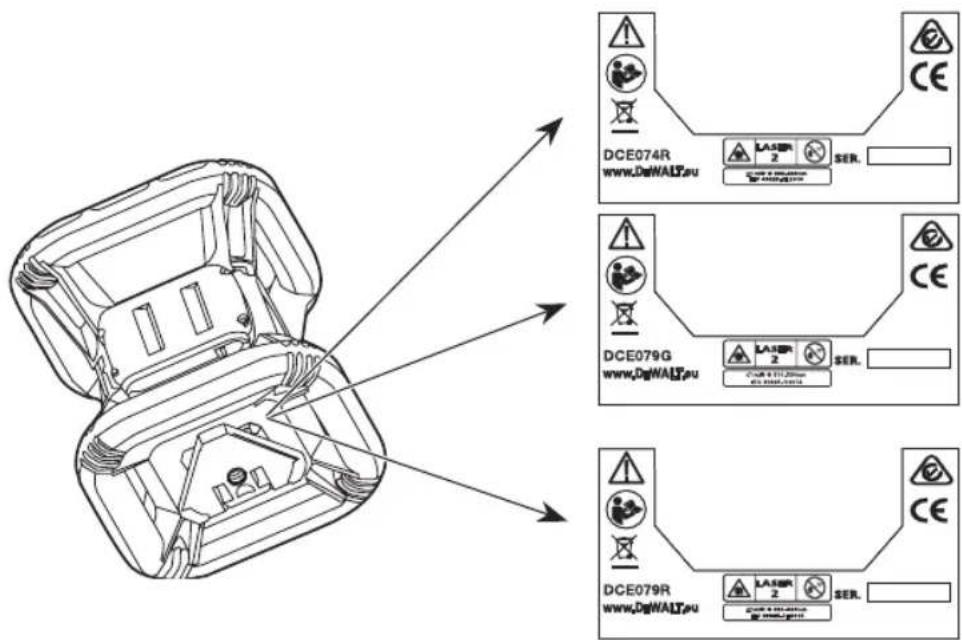

Warnschilder

Für Ihre Bequemlichkeit und Sicherheit befindet sich folgender Aufkleber auf Ihrem Laser.

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen.

WARNUNG: LASERSTRAHLUNG. BLICKEN SIE NICHT IN DEN STRAHL. Klasse 2 Laserprodukt

EXPOSITION VERMEIDEN – VON DIESER VORRICHTUNG GEHT LASERSTRAHLUNG. AUS

DCE074R www.DeWALT.uu Laser 2 SER. DCE079G www.DgWALT.uu Laser 2 SER. DCE079R www.DgWALT.uu Laser 2 SER.

DEUTSCH

EG-Konformitätserklärung

Funkanlagenrichtlinie

CE

DEWALT-Rotationslaser

DEWALT erklärt hiermit, dass der DEWALT-Rotationslaser DCE074R/DCE079R/DCE0709G der Richtlinie 2014/53/EU und allen geltenden EU-Richtlinien entspricht.

Der vollständige Text der EU-Konformitätserklärung kann bei DEWALT Industrial Tool Co., DEWALT Europe, DEWALT D-655-10, 65509 Idstein, Deutschland, angefordert oder unter folgender Internetadresse abgerufen werden: www.2helpU.com.

Suchen Sie nach der Produkt- und Typennummer, die auf dem Typenschild angegeben ist.

SÄMTLICHE ANWEISUNGEN SIND ZU LESEN

Akkus und

Stromversorgung

Dieser DEWALT-Rotationslaser ist für alle DEWALT 18-Volt-Lithium-Ionen-Akkus geeignet, ist jedoch so konstruiert, dass er bei einem Sturz am besten gegen Schäden geschützt ist, wenn folgende Akkus verwendet werden: Alle 1,5-Ah und 2-Ah-DEWALT 18-Volt-Lithium-Ionen-Akkus.

Den Akku aufladen

Der Akku ist bei der Lieferung nicht vollständig aufgeladen. Sie müssen ein DEWALT18-Volt-Ladegerät verwenden, um den Akku zu laden, bevor Sie den Rotationslaser verwenden können.

• Die Angaben zur Kompatibilität der Ladegeräte und Akkus finden Sie in der Tabelle am Ende dieser Anleitung.
- Lesen Sie alle Sicherheitshinweise, bevor Sie das Ladegerät verwenden.

WARNING: Der Akku

- Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.

- Befolgen Sie sorgfältig alle Anweisungen und Warnhinweise auf dem Akkuetikett, der Verpackung und im mitgelieferten Akkusicherheitshandbuch.

1. Schieben Sie den Akku wie im Akkusicherheitshandbuch beschrieben in das Ladegerät.
2. Warten Sie, bis der Akku voll aufgeladen ist.
3. Ziehen Sie den Akku aus der Führung.

HINWEIS: Achten Sie bei der Bestellung von Ersatzakkus darauf, Katalognummer und Spannung anzugeben.

Die 18-V-DEWALT-Akkus installieren

1. Positionieren Sie den voll aufgeladenen 18-V-DEWALT-Akku so, dass der Freigabeknopf (Abb. ⑤ 15) von Ihnen weg und nach rechts zeigt.
2. Drücken und halten Sie den Freigabeknopf am Akku.
3. Schieben Sie den Akku vollständig in die Führung an der Seite des Lasers.
4. Lassen Sie den Knopf am Akku los.

Akku entfernen

1. Drücken und halten Sie den Freigabeknopf am Akku.
2. Ziehen Sie den Akku aus der Führung am Laser.
3. Lassen Sie den Knopf am Akku los.
4. Um den Akku wiederaufzuladen, setzen Sie ihn wie im Akkusicherheitshandbuch beschrieben in das Ladegerät ein.

WARNUNG: Akkus können explodieren, auslaufen und Feuer oder Verletzungen verursachen. Um dieses Risiko zu verringern, befolgen Sie die Anweisungen im Akkusicherheitshandbuch.

Akkus aufbewahren

• Der beste Aufbewahrungsort ist kühl und trocken und ohne direkte Sonneneinstrahlung und übermäßige Wärme oder Kälte.
• Eine lange Lagerungszeit schädigt den Akku oder das Ladegerät nicht. Bei geeigneten Bedingungen können Akku und Ladegerät 5 Jahre und länger aufbewahrt werden.

BEWAHREN SIE DIESE ANLEITUNG FÜR ZUKÜNFTIGE VERWENDUNG AUF

Benutzersicherheit

Persönliche Sicherheit

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Laserprodukt. Benutzen Sie kein Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Laserprodukts kann zu schweren Verletzungen führen.
• Bei Arbeiten in einem Konstruktionsumfeld ist geeignete persönliche Schutzausrüstung zu tragen, einschließlich Augenschutz.

Verwendung und Pflege des Werkzeugs

• Benutzen Sie kein Werkzeug, das sich nicht ausschalten lässt. Ein Werkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Bewahren Sie nicht genutzte Laserprodukte außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen mit dem Laserprodukt arbeiten, die mit dem Laserprodukt oder diesen Anweisungen nicht vertraut sind. Laserprodukte sind in den Händen nicht geschulter Personen gefährlich.

DEUTSCH

- Verwenden Sie nur Zubehör, das vom Hersteller für Ihr Modell empfohlen wird. Zubehör, das für ein Werkzeug geeignet ist, kann bei Verwendung mit einem anderen Werkzeug eine Gefahr darstellen.

Betrieb

Tipps zum Betrieb

• Um die Akkulaufzeit pro Ladung zu verlängern, schalten Sie den Laser aus, wenn er nicht verwendet wird.
• Um die Genauigkeit Ihrer Arbeit sicherzustellen, überprüfen Sie regelmäßig die Laserkalibrierung. Siehe Den Laser kalibrieren.
• Bevor Sie den Laser einsetzen, stellen Sie sicher, dass das Werkzeug auf einer glatten und ebenen Fläche steht.
• Markieren Sie immer die Mitte von Laserlinie oder -punkt. Wenn Sie verschiedene Teile des Strahls zu unterschiedlichen Zeiten markieren, führt dies zu fehlerhaften Messungen.
• Platzieren Sie den Laser in der Mitte des Arbeitsbereichs, um den Arbeitsabstand und die Genauigkeit zu erhöhen.
• Befestigen Sie den Laser sicher auf einem Stativ oder an einer Wand.
• Bei Arbeiten in Innenräumen erzeugt eine langsame Geschwindigkeit des Rotationskopfes eine sichtbar hellere Linie, eine höhere Geschwindigkeit des Rotationskopfes erzeugt eine sichtbar durchgezogene Linie.
• Um die Sichtbarkeit des Strahls zu erhöhen, tragen Sie die Laser Enhancement Glasses und/oder verwenden Sie eine Laserzielkarte, um den Strahl zu finden.
• Extreme Temperaturveränderungen können eine Bewegung bzw. Verschiebung von Gebäuden, Metallstativen, Ausrüstung usw. verursache. Dies beeinträchtigt möglicherweise die Genauigkeit. Überprüfen Sie während der Arbeit regelmäßig die Genauigkeit des Werkzeugs.
• Wenn Sie mit dem DEWALT Digitalen Laserdetektor arbeiten, stellen Sie die Rotationsgeschwindigkeit des Lasers auf die schnellste Einstellung ein.
• Wenn der Laser fallengelassen wird oder einen starken Schlag erleidet, lassen Sie das Kalibrierungssystem vor der Verwendung des Lasers von einem qualifizierten Kundendienstzentrum überprüfen.

Bedienfeld (Abb. Ⓐ, Ⓑ)

Der Laser wird hauptsächlich durch den Ein-/Ausschalter 1, die Taste „Mode (Modus)“2, den Geschwindigkeitsknopf 3 und die Taste „Scan Mode (Scanmodus)“4 gesteuert. Diese Funktionen werden geändert, wenn sie entweder mit der Achsenauswahltaste 5 (DCE079R/DCE079G nur im Neigungsmodus) oder den beiden Richtungs-/Höheneinstellungsknöpfen 6 und 7 verwendet werden. Die Richtungs-/Höheneinstellungsknöpfe steuern die Rotationsrichtung des Laserkopfes sowie die Höhe des Strahls,

wenn sich das Gerät im Neigungsmodus befindet. Diese Tasten können auch verwendet werden, um den Strahl schrittweise zu drehen, wenn sich das Gerät im Scanmodus befindet.

Die Tasten auf dem DCE074R-Bedienfeld, dem DCE079R/G-Bedienfeld und dem DCE079R/G-Fernbedienfeld funktionieren alle gleich, sofern nicht anders angegeben.

Ein-/Ausschalter

Der Ein-/Ausschalter wird verwendet, um die Lasereinheit ein- und auszuschalten.

• Um die Lasereinheiten DCE074R oder DCE079R/G einzuschalten, drücken Sie einmal den Ein-/Ausschalter.
• Um die DCE074R- oder DCE079R/G Lasereinheiten vollständig auszuschalten, drücken Sie den Ein-/Ausschalter für 3 Sekunden.

Geschwindigkeits-/Rotationstaste

Die Geschwindigkeitstaste 3 wird verwendet, um die Rotationsgeschwindigkeit des Laserstrahls auf eine seiner vier voreingestellten Geschwindigkeiten (150, 300, 600 und 1200 U/min) einzustellen.

Taste „Scan Mode (Scanmodus)“

Die Taste „Scan Mode (Scanmodus)“ 4 wird verwendet, um den Laserkopf hin und her zu bewegen, wodurch eine kurze, helle Laserlinie erzeugt wird. Diese kurze Linie ist viel heller und besser sichtbar, als wenn sich das Gerät im Vollrotationsmodus befindet.

Verwenden des Scanmodus

• Um in den Scanmodus zu gelangen, drücken Sie die Taste „Scan Mode (Scanmodus)“ 4. Um durch die Scanwinkel zu schalten, drücken Sie die Taste so oft, bis Sie den gewünschten Winkel erreicht haben.
  • Die Ausrichtung des Scanbereichs kann mit den Pfeiltasten 6 und 7 gesteuert werden.

Taste „Slope Mode (Neigungsmodus)“

• Um den Neigungsmodus zu aktivieren, drücken Sie die Taste „Slope Mode (Neigungsmodus)“ 2.
• Um in den Selbstnivellierungsmodus zurückzukehren und die volle Selbstnivellierung wieder einzuschalten, drücken und halten Sie die Taste „Mode (Modus)“ 2 erneut.

Einstellen der Neigungsrichtung

Wenn der Neigungsmodus aktiviert ist, aktiviert das Gerät automatisch die X-Achse. Dadurch können Sie den Laser in Richtung der X-Achse neigen, wie durch die „Visiere“ auf dem Rollkäfig angezeigt.

DEUTSCH

Die LED-Leuchten 11 oder 12 zeigen die aktuelle Neigungsrichtung an.

Nur DCE079R/G: In bestimmten Situationen kann es wünschenswert sein, den Laser in der Y-Achse zu neigen. Die Richtung des Neigungsmodus kann durch Drücken der X-Y-Achsen-Taste zwischen der Y-Achse und der X-Achse umgeschaltet werden 5. Die ausgewählte Achse wird durch die LED-Leuchte angezeigt 24 oder 25.

Den Neigungswert einstellen

1. Aktivieren Sie den Neigungsmodus.
2. Wählen Sie die gewünschte Achse.
3. Verwenden Sie die Pfeiltasten (Abb. 6), 6) und 7)) um den Laserdrehkopf auf- und abzuneigen.
4. Jedes schnelle Drücken einer Pfeiltaste verschiebt die Neigung um 0,01° (1,6 mm auf 10m).
5. Wenn Sie eine Pfeiltaste zwischen 2 und 10 Sekunden gedrückt halten, verschiebt sich die Neigung von 0,01 °/Sek. auf 0,2 °/Sek.
6. Wenn Sie eine Pfeiltaste länger als 10 Sekunden gedrückt halten, verschiebt sich die Neigung um 0,2°/Sek.

Pfeiltasten (Abb. B, R)

Die Pfeiltasten (B 6 und 7) werden je nach Betriebsart der Lasereinheit für unterschiedliche Funktionen verwendet.

• Im horizontalen Selbstnivellierungsmodus, können Sie mit den Pfeiltasten die Ausrichtung des Laserstrahls während der Drehung im oder gegen den Uhrzeigersinn drehen oder die Position des Laserstrahls im Scanmodus im oder gegen den Uhrzeigersinn einstellen.
• Im vertikalen Selbstnivellierungsmodus können Sie mit den Pfeiltasten die Ausrichtung des Laserstrahls während der Drehung im oder gegen den Uhrzeigersinn drehen oder die Position des Laserstrahls im Scanmodus im oder gegen den Uhrzeigersinn einstellen.
• Im Neigungsmodus dienen die Pfeiltasten zum Neigen des Laserkopfes.

Einschalten des Lasers (Abb. Ⓔ, Ⓑ)

1. Setzen Sie den vollständig geladenen 18V-Akku wie in Abbildung Ⓔ gezeigt ein.
2. Drücken Sie vorsichtig den Ein-/Ausschalter 1, um den Laser einzuschalten.
3. Die Power-LED-Kontrollleuchte 9 leuchtet auf
4. Der Selbstnivellierungsmodus wird automatisch aktiviert und die Lasereinheit wird nivelliert sich selbst. Sobald die Lasereinheit nivelliert ist, rotiert der Strahl einmal mit 600 U/min im Uhrzeigersinn.

5. Nach 10 Sek. wird der Hi-Modus (Anti-Drift) automatisch aktiviert und die Hi-LED 8 leuchtet auf.

6. Drücken Sie die Geschwindigkeits-/Rotationstaste 3 um die Rotationsgeschwindigkeit einzustellen. Die Richtung kann mit den Tasten 6 und 7 geändert werden.

7. Drücken Sie die Scantaste 4, um den Laser mit 0°, 15°, 45° oder 90° scannen zu lassen.

Wenn Sie den Neigungsmodus einschalten, wird die Neigungs-LED 12 aufleuchten. Bei Verwendung der X-Achsen-Nivellierung wird die X-Achsen-LED 24 aufleuchten, wenn die Y-Achsen-Nivellierung verwendet wird, leuchtet stattdessen die Y-Achsen-LED 25.

Den Laser kalibrieren (Abb. O, P)

Feldkalibrierungsprüfungen sollten häufig durchgeführt werden. Dieser Abschnitt enthält Anweisungen zur Durchführung einfacher Feldkalibrierungsüberprüfungen Ihres DEWALT-Rotationslasers. Feldkalibrierungsprüfungen kalibrieren den Laser nicht. Diese Überprüfungen korrigieren also keine Fehler in der Nivellierungs- oder Senklotkapazität des Lasers. Stattdessen zeigen die Überprüfungen an, ob der Laser korrekt nivelliert ist und eine korrekte Senklotlinie aufweist. Diese Prüfungen können keine professionelle Kalibrierung durch eine DEWALT-Kundendienststelle ersetzen.

Nivellierungskalibrierungsprüfung (X-Achse)

1. Stellen Sie ein Stativ zwischen zwei Wänden auf, die mindestens 15,2 m (50 Fuß) voneinander entfernt sind. Die genaue Position des Stativs ist nicht entscheidend.
2. Montieren Sie die Lasereinheit so auf dem Stativ, dass die X-Achse direkt auf eine der Wände zeigt.
3. Schalten Sie die Lasereinheit ein und lassen Sie sie sich selbst nivellieren.
4. Markieren und messen Sie die Punkte A und B an den Wänden, wie in Abbildung O gezeigt.
5. Drehen Sie die gesamte Lasereinheit um 180°, so dass die X-Achse direkt zur gegenüberliegenden Wand zeigt.
6. Lassen Sie die Lasereinheit sich selbst nivellieren und markieren und messen Sie die Punkte AA und BB an den Wänden, wie in Abbildung P gezeigt.
7. Berechnen Sie die Gesamtabweichung mit der Gleichung: Gesamtabweichung = (AA - A) - (BB - B)
8. Vergleichen Sie die Gesamtabweichung mit den in der folgenden Tabelle angegebenen zulässigen Grenzwerten.

Abstand zwischen Wänden	Zulässige Abweichung DCE074R	Zulässige Abweichung DCE079R/G
15 m 3 mm	1,5 mm
20 m 4 mm	2 mm
25 m 5 mm	2,5 mm
30 m 6 mm	3 mm

DEUTSCH

Nivellierungskalibrierungsprüfung (Y-Achse)

Wiederholen Sie den oben beschriebenen Vorgang, aber positionieren Sie die Lasereinheit so, dass die Y-Achse direkt auf die Wände gerichtet ist.

Senklotabweichungsprüfung (Abb. Q)

1. Markieren Sie den oberen und unteren Rand einer Wand mit einem Standardlot als Referenz. (Achten Sie darauf, die Wand und nicht den Boden und die Decke zu markieren.)
2. Positionieren Sie den Rotationslaser ungefähr 1 m von der Wand entfernt auf dem Boden.
3. Schalten Sie den Laser ein und richten Sie den Punkt auf die Markierung an der Unterseite der Wand. Drehen Sie dann den Punkt mit den Auf-/Abwärtspfeilen auf der Fernbedienung nach oben. Wenn die Mitte des Punkts über der Markierung an der Oberseite der Wand scannt, ist der Laser ordnungsgemäß kalibriert.

HINWEIS: Diese Überprüfung sollte mit einer Wand durchgeführt werden, die nicht kürzer als die höchste Wand ist, für die dieser Laser verwendet wird.

Verwenden des Lasers auf einem Stativ (Abb. ©)

1. Positionieren Sie das Stativ sicher und stellen Sie es auf die gewünschte Höhe ein.
2. Stellen Sie sicher, dass die Oberseite des Stativs grob nivelliert ist. Der Laser wird sich nur dann selbst nivellieren, wenn die Oberseite des Stativs innerhalb eines Bereichs von ± 5° liegt. Wenn der Laser zu weit außerhalb des Bereichs aufgestellt ist, ertönt ein Signalton, wenn er die Grenze seines Nivellierbereichs erreicht. Es wird kein Schaden am Laser verursacht, aber er wird in einem Zustand „außerhalb des Bereichs“ nicht arbeiten.
3. Befestigen Sie den Laser auf dem Stativ, indem Sie den Stativadapter 20 wie in Abbildung © gezeigt, am Laserkörper befestigen. Der Adapter kann für den Nivellierungsmodus unten oder für den Senklotmodus oben montiert werden. Setzen Sie die Baugruppe auf das Stativ und schrauben Sie den Gewindeknopf des Stativs in das Innengewinde des Stativadapters.

HINWEIS: Stellen Sie sicher, dass das Stativ, mit dem Sie arbeiten, eine 5/8- bis 11-Zoll-Gewindeschraube hat, um eine sichere Montage zu gewährleisten.

1. Schalten Sie den Laser ein und stellen Sie die Rotationsgeschwindigkeit und die Steuerung wie gewünscht ein.

Den Laser auf einer Bodenfläche verwenden (Abb. ⑭)

Die Lasernivellierung kann für Nivellierungs- und Senklotanwendungen wie dem Ausrichten von Wänden direkt auf dem Boden positioniert werden.

1. Stellen Sie den Laser auf eine relativ glatte und ebene Oberfläche, wo er nicht gestört wird.
2. Positionieren Sie den Laser für Nivellierungs- oder Senkloteinstellungen wie in der Abbildung gezeigt.
3. Schalten Sie den Laser ein und stellen Sie die Rotationsgeschwindigkeit und die Steuerung wie gewünscht ein.

HINWEIS: Der Laser lässt sich einfacher für Wandanwendungen einrichten, wenn die Rotationsgeschwindigkeit auf 0 U/min eingestellt ist und wenn die Fernbedienung verwendet wird, um den Laser an den Kontrollmarken auszurichten. Die Fernbedienung ermöglicht es einer Person, den Laser alleine einzurichten.

Verwenden der DCE079R/G-Fernbedienung

Die Fernbedienung ermöglicht es einer Einzelperson, den Laser aus der Ferne zu bedienen und einzurichten. Die LED-Leuchte an der Fernbedienung zeigt an, dass ein Signal von der Lasereinheit DCE079R/G gesendet wird. Sie können alle Tasten auf dem Tastenfeld verwenden, um diese Lasereinheit zu steuern.

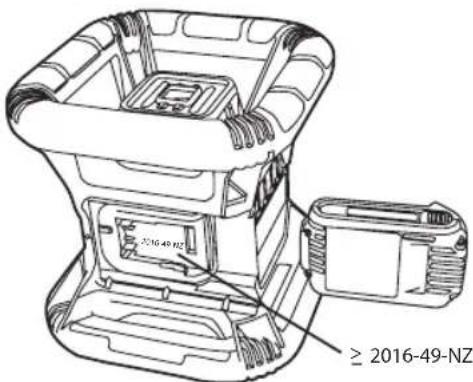

Wenn Ihre Lasereinheit DCE079R/G auf oder nach 2016-49-NZ gekennzeichnet wurde, können Sie die Lasereinheit mit der Fernbedienung vollständig ausschalten.

2016-49-NZ ≥ 2016-49-NZ

Zum vollständigen Ausschalten einer Lasereinheit DCE079R/G (vor oder nach 2016-49-NZ gekennzeichnet) mit der Fernbedienung, drücken Sie den X-Y-Achsenknopf 14 und die Taste „Mode (Modus)“ 13 gleichzeitig.

DEUTSCH

Spezifikationen

DCE074R DCE079R DCE079G
Spannung 18 V	DC	18 V_DC	18 V_DC
Typ 1 1 1
Laserleistung <1 mW <1 mW <1 mW
Laserklasse 2 2 2
Wellenlänge 630 ~ 680	nm	630 ~ 680 nm	515 ~ 530
			630 ~ 680
Rotationsgeschwindigkeit (U/min)	150, 300, 600, 1200	150, 300, 600, 1200	150, 300, 600, 1200
Sichtbare Reichweite in Innenräumen	45 m 60 m 80 m
Reichweite mit Detektor 450m	600m	600m
Nivellierungsgenauigkeit (bei 600 U/min)	± 3 mm pro 30 m	± 1,5 mm pro 30 m	± 1,5 mm pro 30 m
Selbstnivellierungsbereich ± 5°	± 5° ± 5°
Betriebstemperatur	-5 °C bis 50 °C	-5 °C bis 50 °C	-5 °C bis 50 °C
Lagertemperatur	-20 °C bis 70 °C	-20 °C bis 70 °C	-20 °C bis 70 °C
Aufnahmegewinde	5/8 Zoll -11 TPI	5/8 Zoll -11 TPI	5/8 Zoll -11 TPI
Gewicht (ohne Akku)	4,5 kg	4,5 kg	4,5 kg

Zubehör

Empfohlenes Zubehör für die Verwendung mit Ihrem Werkzeug können Sie in Ihrem lokalen werkseigenen Kundendienststelle erwerben.

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör mit dem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Wenn Sie Hilfe bei der Suche nach Zubehör benötigen, besuchen Sie bitte unsere Webseite www.2helpU.com.

Digitaler Laserdetektor (Abb. Ⓗ-®)

Zu einigen Lasergeräten gehört ein DEWALT Digitaler Laserdetektor. Der DEWALT Digitale Laserdetektor ermöglicht Ihnen die Lokalisierung eines vom Lasergerät ausgegebenen Strahls bei hellen Lichtverhältnissen oder über lange Strecken.

Der Detektor kann im Innen- und Außenbereich eingesetzt werden, wo es schwierig ist, den Laserstrahl zu sehen.

Der Detektor eignet sich nicht für nicht-rotierende Laser, ist jedoch mit den meisten Rotstrahl- (DW0743R) und

Grünstrahl- (DW0743G) Rotationslasern kompatibel. Er kann so eingestellt werden, dass die Position des Strahls zu entweder den nächsten 3 mm oder dem nächsten 1 mm angezeigt wird. Der Detektor gibt sowohl optische Signale über das LCD-Anzeigefenster (22) und akustische Signale über den Lautsprecher(23), um die Position des Laserstrahls anzuzeigen.

Der DEWALT Digitale Laserdetektor kann mit oder ohne die Detektorklammer verwendet werden. Wenn er mit der Klammer verwendet wird, kann der Detektor auf einer Messlatte, Nivellierstange, Pfosten oder Pfahl angebracht werden.

Einen Akku in den Detektor einlegen (Abb. ⑧)

Der digitale Laserdetektor wird von einem 9-Volt-Akku versorgt. Zum Einlegen des mitgelieferten Akkus heben Sie den Batteriefachdeckel 21 an. Legen Sie den 9-Volt-Akku in das Fach und richten Sie den Akku wie gezeigt aus.

Bedienelemente des Detektors (Abb. ①)

Der Detektor wird über den Ein-/Ausschalter 26 und die Präzisionsmodustaste 27 bedient.

Wenn die Einschalttaste einmal gedrückt wird, ist der Detektor eingeschaltet. Der obere Teil des Anzeigefensters zeigt das Präzisionssymbol 27 und das Lautstärkesymbol 28. Um die Lautstärke des vom Detektor bei Erkennen eines Laserstrahls wiedergegebenen akustischen Signals zu verringern, drücken Sie die Taste erneut. Einer der Halbkreise neben dem Lautstärkesymbol wird verschwinden. Zum Ausschalten des akustischen Signals drücken Sie die Taste ein drittes Mal, daraufhin verschwindet das Lautstärke-Symbol. Der DEWALT Digitale Laserdetektor verfügt auch über eine automatische Abschaltfunktion. Wenn ein Rotationslaser nicht das Strahlerkennungsfenster trifft oder wenn keine Tasten gedrückt werden, wird der Detektor nach ca. 5 Minuten automatisch ausgeschaltet.

Wenn der Detektor eingeschaltet ist, wird oben im Fenster ein Symbol für den Präzisionsmodus angezeigt. Entweder das 1-mm-Präzisionsmodussymbol 53 oder das 3-mm-Präzisionsmodussymbol 54 erscheint. Wenn das 1-mm-Präzisionsmodussymbol angezeigt wird, zeigt dies an, dass der Detektor nur dann „bodengleich“ anzeigt, wenn sich der Laserstrahl in der Neigung oder nicht mehr als 1 mm darüber oder darunter befindet. Wenn das 3-mm-Präzisionsmodussymbol angezeigt wird, zeigt dies an, dass der Detektor einen „bodengleichen“ Messwert anzeigt, wenn der Laserstrahl bodengleich oder etwa 3 mm darüber oder darunter ist. Drücken Sie die Präzisionsmodustaste 27 einmal, um den Präzisionsmodus zu ändern.

DEUTSCH

Den Detektor bedienen (Abb. ①, ②)

1. Stellen Sie den verwendeten Rotationslaser gemäß den Anweisungen des Herstellers auf und positionieren Sie ihn. Schalten Sie den Laser ein und stellen Sie sicher, dass der Laser rotiert und einen Laserstrahl aussendet. HINWEIS: Dieser Detektor wurde entwickelt, um mit nur einem Rotationslaser verwendet zu werden. Der Detektor funktioniert nicht mit einem stationären Laserstrahl.
2. Schalten Sie den Detektor mit dem Ein-/Ausschalter/der Lautstärketaste 26 ein.
3. Passen Sie die Lautstärke wie in Detektorsteuerung beschrieben an.
4. Positionieren Sie den Detektor so, dass das Detektorfenster 22 in Gegenrichtung des vom Rotationslaser erzeugten Laserstrahls ausgerichtet ist. Bewegen Sie den Detektor im ungefähren Bereich des Strahls nach oben oder unten, bis Sie den Detektor zentriert haben. Für Informationen über die Anzeiger im Display-Fenster und für das akustische Signal beziehen sich auf die Tabelle mit dem Titel Anzeiger (Abb. ①).
5. Verwenden Sie die Markierungskerben 30, um die Position des Laserstrahls genau zu markieren.

Reinigung und Aufbewahrung des Detektors

• Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Detektors entfernt werden.
• Der DEWALT Digitale Laserdetektor ist wasserdicht. Wenn Sie den Detektor in Schlamm, nassen Beton oder eine ähnliche Substanz fallen lassen, spritzen Sie einfach den Detektor einfach ab. Verwenden Sie kein Hochdruckwasser, beispielsweise von einem Hochdruckreiniger.
• Der beste Aufbewahrungsort ist kühl und trocken – ohne direkte Sonneneinstrahlung und übermäßige Wärme oder Kälte.

Wartung des Detektors

Außer den Akkus gibt es im Digitalen Laserdetektor keine Teile, die vom Benutzer gewartet werden können. Zerlegen Sie das Gerät nicht. Das nicht autorisierte Zerlegen des Lasers führt zur Nichtigkeit aller Produktgarantien.

Fehlerbehebung am Detektor

Der Detektor lässt sich nicht einschalten.

• Drücken Sie die Ein-/Ausschalttaste/die Lautstärketaste und lassen Sie sie wieder los.
• Überprüfen Sie, ob Akkus vorhanden und ob sie richtig herum eingelegt sind.

• Wenn der Detektor sehr kalt ist, lassen Sie ihn sich in einem geheizten Bereich akklimatisieren.

• Tauschen Sie den 9-Volt-Akku aus. Schalten Sie das Gerät ein.

• Wenn sich der Detektor immer noch nicht einschalten lässt, bringen Sie ihn zu einer DEWALT-Kundendienststelle.

Der Lautsprecher des Detektors gibt keine Töne aus.

• Stellen Sie sicher, dass der Detektor eingeschaltet ist.
• Drücken Sie die Ein-Ausschalttaste/die Lautstärketaste. Dies schaltet zwischen laut, leise und stumm um.
• Stellen Sie sicher, dass der Rotationslaser dreht und dass er einen Laserstrahl ausgibt.
• Wenn der Detektor immer noch keine Töne ausgibt, bringen Sie ihn zu einer DEWALT Kundendienststelle.

Der Detektor reagiert nicht auf einen stationären Laserstrahl.

Der DEWALT Digitale Laserdetektor wurde entwickelt, um nur mit Rotationslasern zu arbeiten.

Der Detektor gibt einen Ton aus, aber das LCD-Anzeigefenster funktioniert nicht.

• Wenn der Detektor sehr kalt ist, lassen Sie ihn sich in einem geheizten Bereich akklimatisieren.
• Wenn das LCD-Anzeigefenster immer noch nicht funktioniert, bringen Sie den Detektor zu einer DEWALT Kundendienststelle.

Montagehalterung (Abb. Ⓜ, Ⓝ)

Einige Laser-Kits enthalten eine Wandhalterung. Diese kann verwendet werden, um das Werkzeug an Schienen- oder Deckenwinkeln anzubringen und bei der Installation von Akustikdecken zu helfen. Befolgen Sie die nachstehenden Anweisungen, um die Wandhalterung zu verwenden.

VORSICHT: Stellen Sie vor dem Anbringen des Lassopegels an der Wandschiene oder an der Decke sicher, dass die Schiene oder der Winkel richtig befestigt sind.

1. Legen Sie den Laser auf die Montageplatte 37 und richten Sie das 5/8-11-Zoll-Schraubenlochs am Stativadapter (20, Abb. ©), der an der Unterseite des Lasers mit dem Loch 39 im Montagesockel befestigt ist. Drehen Sie den Montageknopf 40 um den Laser zu sichern.
2. Lösen Sie den Feststellknopf der Wandhalterung 42 mit zu Ihnen ausgerichteter Wandmontage-Messskala 41, um die Klemmbacken zu öffnen.
3. Positionieren Sie die Klemmbacken an der Wandschiene oder dem Deckenwinkel und ziehen Sie den Feststellknopf der Wandhalterung fest 42, um die Klemmbacken auf der Schiene zu verriegeln. Stellen Sie sicher, dass der Verriegelungsknopf für die Wandhalterung fest angezogen ist, bevor Sie fortfahren.

VORSICHT: Verwenden Sie zusätzlich zum Berechtigungsklemmknopf für die Wandhalterung immer einen Deckenhaken oder gleichwertiges Material, um den Laserpegel bei der Wandmontage zu sichern. Führen Sie den Draht durch den Griff der Lasernivellierung. Führen Sie den Draht NICHT durch den schützenden Metallkäfig. Zusätzlich können Schrauben verwendet werden, um die Wandhalterung direkt als Sicherung an der Wand zu befestigen. Schraublöcher 43 befinden sich an der Oberseite der Wandhalterung.

1. Mit dem Basis-Nivellierknopf 44 eine ebene Position von der Wand abschätzen.
2. Das Werkzeug kann zum Einstellen auf die gewünschte Versatzhöhe nach oben und nach unten eingestellt werden. Um die Höhe zu ändern, lösen Sie den Verriegelungsknopf 45 auf der linken Seite der Wandhalterung. Stützen Sie den Montagesockel ab, wenn Sie die Höhe einstellen.
3. Den Einstellknopf 46 rechts neben der Wandhalterung drehen, um den Laser auf und ab zu bewegen und auf Ihre Körpergröße einzustellen. Verwenden Sie die Wandmontage-Messskala 41, um Ihre Markierung festzulegen.
   HINWEIS: Es kann hilfreich sein, das Gerät einzuschalten und den Drehkopf so zu drehen, dass er einen Punkt auf eine der Laserstationen legt. Die DEWALT-Zielkarte ist mit 38 mm markiert, daher kann es am einfachsten sein, den Schwellenwert des Lasers auf 38 mm unterhalb der Spur zu setzen.
4. Sobald Sie den Laser auf der gewünschten Höhe positioniert haben, ziehen Sie den Feststellknopf 45 um diese Position zu halten.

Montage an einer Messstange (Abb.®)

Um den Detektor an einer Messstange zu sichern, befestigen Sie den Detektor zuerst mit dem 1/4"-20-Gewindeknopf 47 auf der Rückseite der Klemme. Schieben Sie die Schienen 32 der Klammer auf die Führung 33 der Messstange.

1. Positionieren Sie den Detektor in der gewünschten Höhe und drehen Sie den Klemmknopf im Uhrzeigersinn, um die Backen der Klemme an der Führung zu sichern, die die Klemme an der Stange sichert.

2. Zur Anpassung der Höhe lösen Sie etwas die Klammer, positionieren Sie das Gerät neu und ziehen Sie die Klammer wieder fest.

Konstruktionsführungsstange (Abb. ①)

GEFAHR: NIEMALS versuchen, eine Messstange in einem Sturm oder in der Nähe von überhängenden Stromkabeln zu verwenden. Tod oder schwere Verletzungen sind die Folge.

Einige Laser-Kits enthalten eine Messstange. Die DEWALT Messstange ist beidseitig mit Messskalen markiert und in Teleskopausschnitten ausgeführt. Ein federbelasteter Knopf betätigt eine Sperre, um die Messstange in verschiedenen Längen zu halten.

Die Vorderseite der Messlatte hat eine unten beginnende Messskala. Verwenden Sie diese, um vom Boden aus zu messen, wenn Sie Führungs- oder Nivellierungsarbeiten ausführen.

Die Rückseite der Messstange dient zur Messung der Höhe von Decken, Trägern usw. Ziehen Sie den oberen Teil der Messstange vollständig aus, bis der Knopf in den vorherigen Abschnitt einrastet. Erweitern Sie diesen Abschnitt entweder bis er in den angrenzenden Abschnitt einrastet oder bis die Messstange die Decke oder den Balken berührt. Die Höhe wird dort gemessen, wo der letzte erweiterte Abschnitt den vorherigen unteren Abschnitt verlässt, wie in Abbildung ① gezeigt.

Zielkarte (Abb. ©)

Einige Laser-Kits enthalten eine Laserzielkarte, um den Laserstrahl zu lokalisieren und zu markieren. Die Zielkarte verbessert die Sichtbarkeit des Laserstrahls, wenn der Strahl die Karte überquert. Die Karte ist mit Standard- und metrischen Skalen markiert. Der Laserstrahl durchdringt den roten Kunststoff und wird auf der Rückseite von dem reflektierenden Band reflektiert. Der Magnet an der Oberseite der Karte ist so ausgelegt, dass die Zielkarte an einer Deckenschiene oder an Stahlbolzen gehalten wird, um Lot- und Höhenpositionen zu bestimmen. Für eine optimale Leistung bei Verwendung der Zielkarte sollte das DEWALT-Logo Ihnen zugewandt sein.

Laser Enhancement Glasses (Fig. ⑤)

Einige Laser-Kits enthalten ein Paar Laser Enhancement Glasses. Diese Brille verbessert die Sichtbarkeit des Laserstrahls unter hellen Lichtbedingungen oder über große Entfernungen, wenn der Laser für Innenanwendungen eingesetzt wird. Diese Brille ist nicht erforderlich, um den Laser zu betreiben.

VORSICHT: Diese Brille ist keine ANSI-zugelassene Schutzbrille und sollte nicht getragen werden, während andere Werkzeuge bedient werden. Diese Brille verhindert, dass der Laserstrahl in Ihre Augen gelangt.

GEFAHR: Um das Risiko schwerer Verletzungen zu verlangern, mit oder ohne Brille niemals direkt in den Laserstrahl blicken.

DEUTSCH

Wartung

• Unter bestimmten Bedingungen können sich auf der Glaslinse Schmutz oder Ablagerungen ansammeln. Dies beeinflusst die Strahlqualität und den Arbeitsbereich. Die Linse sollte mit einem mit Wasser befeuchteten Wattestäbchen gereinigt werden.
• Die flexible Gummiabschirmung kann mit einem feuchten, fusselfreien Tuch, beispielsweise einem Baumwolltuch, gereinigt werden. NUR WASSER VERWENDEN – KEINE Reinigungsmittel oder Lösungsmittel. Lassen Sie das Gerät vor dem Lagern an der Luft trocknen.
• Um die Genauigkeit Ihrer Arbeit zu erhalten, überprüfen Sie regelmäßig die Laserkalibrierung. Siehe Den Laser kalibrieren.
• Kalibrierungstests und andere Wartungsarbeiten können von Ihrer DEWALT Kundendienststelle vorgenommen werden. Zwei kostenlose Kalibrierungsprüfungen sind im DEWALT-One-Year-Free-Service-Vertrag enthalten.
• Wenn der Laser nicht verwendet wird, bewahren Sie ihn in der mitgelieferten Kit-Box auf.
• Bewahren Sie den Laser nicht in seiner Kiste auf, wenn er feucht geworden ist. Trocknen Sie die Außenteile mit einem weichen, trockenen Tuch und lassen Sie den Laser an der Luft trocknen.
• Lagern Sie Ihren Laser nicht bei Temperaturen unter -18 °C oder über 41 °C.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit ins Geräteinnere gelangt; tauchen Sie keine Teile der Einheit in eine Flüssigkeit. Verwenden Sie niemals Druckluft, um den Laser zu reinigen.

Fehlerbehebung

Höhe der Instrumentenwarnung

Der DCE074R und der DCE079R/G verfügen über eine integrierte Alarmfunktion, die den Bediener warnt, wenn das Gerät nach der Selbstnivellierung gestört ist. Die Lasereinheit hört auf zu rotieren, die LED-Kontrollleuchte auf dem Bedienfeld blinkt und der Signalton ertönt.

Den Laser ausschalten

Drücken Sie den Ein-/Ausschalter für 3 Sekunden, um den Laser auszuschalten. Die LED-Netzanzeige leuchtet nicht mehr.

Zurücksetzen der Lasereinheit für die fortgesetzte Verwendung

Schalten Sie das Gerät aus und wieder ein, indem Sie den Ein-/Ausschalter an der Bedienkonsole des Lasergeräts drücken.

HINWEIS: Überprüfen Sie die Lasereinstellung immer, nachdem der Alarm „Höhe der Instrumentenwarnung“ (Hi-Modus) ausgelöst wurde.

Service und Reparaturen

HINWEIS: Eine Zerlegung der Lasernivellierung führt zur Nichtigkeit aller Produktgarantien.

Zur Gewährleistung von PRODUKTSICHERHEIT und -ZUVERLÄSSIGKEIT sollten Reparatur-, Wartungs- und Einstellungsarbeiten nur von autorisierten Kundendienststellen durchgeführt werden. Service oder Wartung durch unqualifizierte Personen kann zu Verletzungen führen. Um Ihre nächstgelegene DEWALT-Kundendienststelle zu finden, besuchen Sie unsere Webseite: www.2helpU.com.

Umweltschutz

Abfalltrennung. Produkte und Akkus, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet oder recycelt werden können, wodurch die Nachfrage nach Rohstoffen verringert wird. Bitte recyclen Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akkus

Denken Sie bei der Entsorgung von Akkus an den Umweltschutz. Wenden Sie sich zwecks einer umweltfreundlichen Entsorgung an die lokalen Behörden.

Rotary Laser DCE074R, DCE079R, DCE079G

Radioutstyrsdirektiv

CE

DEWALT roterende laser

Digital laserdetektor (Fig. H-K)
