KÄYTTÖOHJE DCE079D1 DEWALT

Selitykset: Turvallisuusmerkinnät ja -sanat

Tässä käyttöohjeessa käytetään seuraavia turvallisuusmerkintöjä ja -sanoja kiinnittämään huomio vaaratilanteisiin, jotka voivat aiheuttaa vaaraa ihmisille tai aineellisia vahinkoja.

VÄRA: Tarkoittaa välitöntä vaaratilannetta. Ellei tilannetta korjata, se johtaa hengenvaaraan tai vakavaan henkilövahinkoon.

VÄRITUS: Ilmaisee mahdollisen vaaratilanteen. Ellei tilannetta asianmukaisesti vältetä, se voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

HI MIO: Ilmaisee mahdollisen vaaratilanteen. Ellei tilannetta asianmukaisesti vältetä, se saattaa johtaa lievään tai keskinkertaiseen henkilövahinkoon.

(Kytetään ilman sanoja) Ilmaisee turvallisuuteen liittyvän viestin.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa, mutta ellei sitä vältetä, se voi aiheuttaa omaisuusvahinkoja.

Jos sinulla on kysyttävää tai kommentteja tästä tai mistä tahansa D€WALTtyökalusta, käy verkkosivuillamme www.2helpU.com.

Varoitus: Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöohje.

Turvallisuusohjeet lasereille

VAROITUS! Lue ja varmista, että ymmärrät kaikki ohjeet. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

TALLENNA KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ TARVETTA VARTEN

VAROITUS! Altistuminen lasersäteilylle. Älä pura tai muokkaa laservatupassia. Sisällä ei ole mitään huollettavia oella. Se voi aiheuttaa vakavan silmävamman.

VAROITUS: Vaarallinen säteily. Muiden kuin tässä määritettyjen säätimien tai säätöjen käyttäminen tai toimien saadäminen voi johtaa vaaralliseen altistumiseen säteilylle.

• Älä käytä laseria räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
• Käytä laseria ainoastaan siihen tarkoitetuilla paristoilla. Muiden akkujen käyttö voi aiheuttaa loukkaantumisen ja tulipalon riskin.
• Säilytä laser lasten ja muiden kouluttamattomien henkilöiden ulottumattomissa. Laserit ovat vaarallisia kouluttamattomien käyttäjien käsissä.
• Käytä ainoastaan lisävarusteita, joita valmistaja suosittelee kyseessä olevaan malliin. Johonkin toiseen laseriin sopivat lisävarusteet voivat aiheuttaa henkilövahinkovaaran, kun niitä käytetään toisen laserin kanssa.
• Työkalun huollon saa suorittaa vain pätevä korjaushenkilöstö. Kouluttamattoman henkilön suorittama huolto tai ylläpito voi aiheuttaa loukkaantumisen. Voit etsiä lähimmän DEWALT-huoltopisteen internetissä osoitteesta www.2helpU.com.
• Älä käytä optisia työkaluja kuten teleskooppia tai vaaituskonetta lasersäteen katseluun. Se voi aiheuttaa vakavan silmävamman.
• Älä aseta laseria paikkaan, jossa joku voi tahattomasti tai tahallisesti katsoa lasersäteeseen. Se voi aiheuttaa vakavan silmävamman.

SUOMI

• Kytke laser pois päältä, kun sitä ei käytetä. Jos laser jätetään päälle, lasersäteeseen katsomisen vaara on suurempi.
• Älä aseta laseria heijastavan pinnan lähelle, sillä se voi heijastaa lasersäteen henkilöiden silmiin. Se voi aiheuttaa vakavan silmävamman.
• Älä käytä laseria lasten lähettyvillä tai älä anna lasten käyttää laseria. Se voi aiheuttaa vakavan silmävamman.
• Älä poista tai tahri varoitustarroja. Tarrojen poisto lisää altistumista säteilylle.
• Aseta laser tukevasti tasaiselle alustalle. Jos laser putoaa, se voi vaurioitua tai aiheuttaa vakavia henkilövahinkoja.

VAROITUS: Muiden kuin tässä määritettyjen säätimien tai säätöjen käyttäminen tai toimien suorittaminen voi johtaa vortelliseen altistumiseen säteilylle.

VAROITUS! ÄLÄ PURA PYÖRIVÄÄ LASERIA. Sisällä ei ole mitään huollettavia osia. Pyörivän laserin purkaminen miratiäi kaikki tuotteen takuut. Älä muokkaa tuotetta millään tavalla. Tuotteen muokkaaminen voi aiheuttaa vaarallisen altistumisen lasersäteilylle.

- Työkalun tarrassa voi olla seuraavat symbolit.

V....voltia

nm......aallonpituus nanometreinä

mW milliwattia

2 ....Luokan 2 laser

Laservaroitussymboli

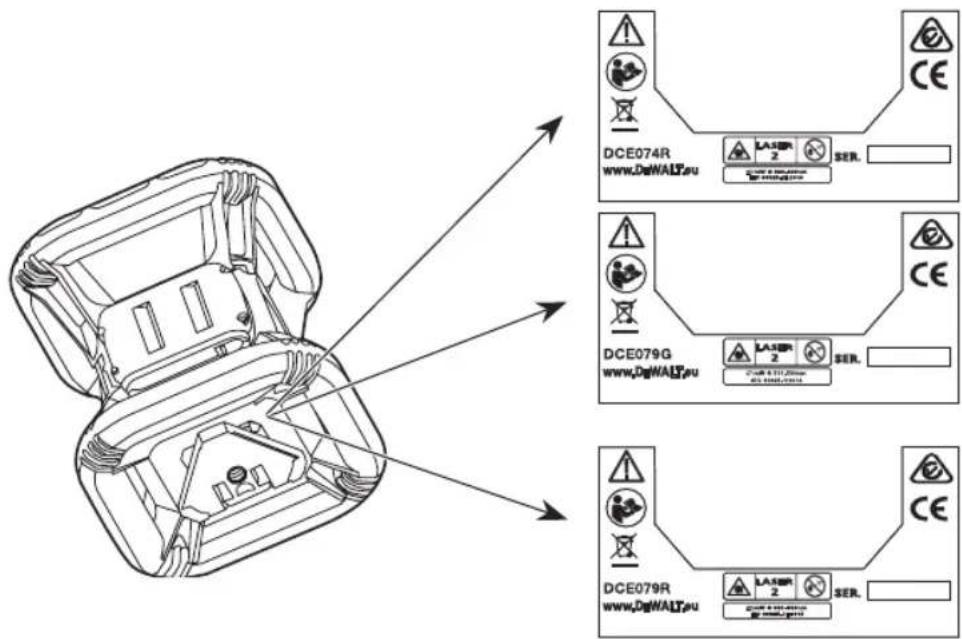

Varoitustarrat

Laitteesi ja turvallisuutesi vuoksi laserissa on seuraava merkintä.

VAROITUS: Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöohje.

VAROITUS: LASERSÄTEILY. ÄLÄ KATSO SÄTEESEEN. Luokkaan 2 kuuluva lasertuote

VÄLTÄ ALTISTUMISTA -TÄMÄ LAITE TUOTTAA LASERSÄTEILYÄ

DCE074R www.DeWALT.u Laser 2 SER. DCE079G www.DeWALT.u Laser 2 SER. DCE079R www.DeWALT.u Laser 2 SER.

SUOMI

EY-yhdenmukaisuusilmoitus

Radiolaitteita koskeva direktiivi

CE

DEWALT-pyörivä laser

DEWALT vakuuttaa, että DEWALT-pyörivä laser DCE074R / DCE079R / DCE0709G on direktiivin 2014/53/EU ja kaikkien sovellettavien EU-direktiivin vaatimusten mukainen.

EU-vaatimustenmukaisuusvakuutuksen koko tekstiä voi pyytää DEWALT Industrial Tool Co.:Ita, DEWALT Europe, DEWALT D-655-10 Idstein, Saksa 65509 tai se on saatavilla seuraavasta Internet-osoitteesta: www.2helpU.com.

Hae tyyppikilvessä ilmoitetun tuotteen ja tyypin mukaan.

LUE KAIKKI OHJEET

Paristot ja teho

Tämä DEWALT-pyörivä laser toimii kaikilla DEWALT-18 voltin litiumioniakuilla, mutta se on suunniteltu kestämään putoamisvaurioita parhaiten, kun sitä käytetään seuraavien akkujen kanssa: Kaikki 18 voltin 1,5 Ah ja 2 Ah DEWALT-litiumioniakut.

Akun lataaminen

Pakkauksen akkua ei ole ladattu täyteen. Sinun on käytettävä 18 voltin DEWALT-laturia akun lataamiseen, ennen kuin voit käyttää pyörivää laseria.

• Katso tämän ohjeen lopussa olevasta taulukosta yhteensopivat laturit ja akut.
• Lue kaikki turvallisuusohjeet ennen kuin käytät laturia.

VAROITUS:

- AYI yritä ladata akkua millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.

- Noudata huolellisesti akun etiketissä ja pakkauksessa sekä mukana toimitetussa Akun turvallisuuskäsikirjassa esitettyjä ohjeita ja varoituksia.

1. Liu'uta akku laturiin Akun turvallisuuskäsikirjassa kuvatun mukaisesti.
2. Odota, kunnes akku on ladattu täyteen.
3. Liu'uta akku pois radalta.

HUOMAA: Kun tilaat uusia akkuja, muista ilmoittaa akun luettelonumero ja jännite.

18 V DEWALT-akun asentaminen

1. Aseta täyteen ladattu 18V DEWALT -akku niin, että vapautuspainike (Kuva ① 15) on poispäin sinusta ja oikealla puolella.
2. Paina ja pidä alhaalla akun vapautuspainiketta.
3. Liu'uta akku kokonaan laserin reunassa olevaan rataan.
4. Vapauta akun painike.

Akun irrottaminen

1. Pidä akun vapautuspainiketta painettuna.
2. Liu'uta akku pois laserin radalta.
3. Vapauta akun painike.
4. Lataa akku asettamalla se laturiin, kuten kohdassa Akun turvallisuuskäsikirja on kuvailtu.

VAROITUS: Paristot voivat räjähtää, vuotaa ja amisuttaa henkilövahinkoja tai tulipalon. Tämän riskin pienentämiseksi noudata Akun turvallisuuskäsikirjan ohjeita.

Akkujen säilytys

• Paras säilytyspaikka on kuiva ja viileä paikka, ja pois suorasta auringonvalosta ja liiallisesta lämmöstä tai kylmyydestä.
• Pitkäaikainen säilytys ei vahingoita akkua eikä laturia. Oikeissa olosuhteissa niitä voidaan säilyttää vähintään viisi vuotta.

SÄILYTÄ NÄMÄ OHJEET TULEVAA KÄYTTÖÄ VARTEN

Käyttäjän turvallisuus

Henkilökohtainen turvallisuus

• Käyttäessäsi lasertuotetta pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus lasertuotteita käytettäessä saattaa aiheuttaa vakavan loukkaantumisen.
• Käytä sopivaa henkilökohtaista suojavarustusta mukaan lukien silmäsuojaus, kun työskentelet rakennustyömaaympäristössä.

Työkalujen käyttö ja hoito

• Älä käytä työkalua, jos virtakytkin ei kytke sitä päälle tai pois päältä. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
• Varastoi käyttämättömiä lasertuotteita lasten ulottumattomissa. Älä anna lasertuotteisiin tottumattomien tai näihin ohjeisiin perehtymättömien henkilöiden käyttää lasertuotteita. Lasertuotteet ovat vaarallisia kouluttamattomien käyttäjien käsissä.
• Käytä ainoastaan lisävarusteita, joita valmistaja suosittelee kyseessä olevaan malliin. Tarvikkeet, jotka saattavat soveltua yhteen työkaluun, voivat olla vaarallisia, kun niitä käytetään toisen työkalun kanssa.

SUOMI

Käyttö

Käyttövinkkejä

• Jos haluat pidentää akun käyttöikää latauksen aikana, sammuta laser, kun se ei ole käytössä.
• Varmistaaksesi työsi tarkkuuden tarkista laserin kalibrointi usein. Katso Laserlaitteen kalibrointi.
• Ennen laserin käyttämistä on varmistettava, että työkalu on asetettu suhteellisen sileälle ja vakaalle alustalle.
• Merkitse aina laserlinjan tai -pisteen keskipiste. Jos merkitset säteen eri osia eri aikoina, aiheutat virheen mittauksiin.
• Lisätäksesi työskentelyetäisyyttä ja tarkkuutta pystytä laser työskentelyalueen keskelle.
• Kiinnitä laser tukevasti, kun liität sitä jalustaan tai kiinnität seinään.
• Kun työskentelet sisätiloissa, hidas pyörivä pyörimisnopeus tuottaa näkyvästi kirkkaamman viivan, nopeampi pyörimisnopeus tuottaa näkyvästi kiinteän viivan.
• Lisätäksesi palkin näkyvyyttä käytä Laser Enhancement -lasia ja / tai käytä laserkohdistinkorttia, jonka avulla voit löytää säteen.
• Muista, että suuret lämpötilanmuutokset voivat aiheuttaa muutoksia ja liikettä esimerkiksi rakenteissa, jalustoissa ja välineissä. Tämä voi puolestaan vaikuttaa tarkkuuteen. Tarkista tarkkuus usein työskentelyn aikana.
• Kun työskentelet digitaalisen DEWALTlasertunnistimen kanssa, aseta laserin pyörimisnopeus nopeimpaan asetukseen.
• Jos laser on pudonnut tai siihen on kohdistunut terävä isku, tarkista kalibrointijärjestelmä valtuutetussa huoltokeskuksessa ennen laserin käyttöä.

Ohjauspaneeli (kuva. Ⓐ, Ⓑ)

Laseria ohjataan pääasiassa virtapainikkeella 1, tilapainikkeella 2, nopeuspainikkeella 3 ja skannaustilan painikkeella 4. Näitä ominaisuuksia muutetaan sitten, kun niitä käytetään joko akselivalintapainikkeella 5 (DCE079R / DCE079G vain kaltevuustilassa) tai kahden suunnan / korkeuden säätöpainikkeella 6 ja 7.

Suunnan-/korkeudensäätöpainikkeet ohjaavat lasersäteen pyörimissuuntaa ja säätävät säteen korkeutta, kun laite on kaltevassa tilassa. Näitä painikkeita voidaan myös käyttää säteen asteittaiseen pyörittämiseen, kun laite on Skannaustilassa.

DCE074R-ohjauspaneelin, DCE079R / G-ohjauspaneelin ja DCE079R / G-kaukosäätimen näppäimet toimivat samoin, ellei toisin mainita.

Virtapainike

Virtapainiketta käytetään kytkemään laseryksikkö päälle ja pois päältä.

• Kytke DCE074R- tai DCE079R / G-laseryksikkö päälle painamalla virtapainiketta kerran.
• Jos haluat sammuttaa DCE074R- tai DCE079R/G-laseryksiköt kokonaan, paina virtapainiketta 3 sekuntia.

Nopeus-/pyörityspainike

Nopeusnäppäintä 3 käytetään säätämään lasersäteen pyörimisnopeutta 4 ennalta asetetulla nopeudella (150, 300, 600 ja 1200 RPM).

Skannaustilan painike

Skannaustilan painiketta 4 käytetään lasersäteen edestakaiseen liikkeeseen, joka luo lyhyen ja kirkkaan lasersäteen. Tämä lyhyt säde on paljon kirkkaampi ja näkyvämpi kuin yksikön ollessa täydessä kiertotilassa.

Skannaustilan käyttäminen

• Siirry skannaustilaan painamalla ja vapauttamalla skannaustilapainike 4. Jos haluat käydä skannauskulmat läpi, paina painiketta, kunnes saavutat haluamasi kulman.
• Skannausvyöhykkeen suuntausta voidaan ohjata nuolipainikkeilla 6 ja 7.

Kaltevuustilapainike

• Kaltevuustilapainike aktivoituu painamalla kaltevuustilapainiketta 2.
• Palaa itsetasaavaan tilaan ja kytke uudelleen täysi itsetasaus painamalla toimintonäppäintä 2 uudelleen.

Kaltevuuden suunnan asettaminen

Kun kaltevuustila on käytössä, laite kytkee automaattisesti X-akselin. Tämän ansiosta voit kallistaa laserin X-akselin suuntaan, kuten rungon kohdistimessa on osoitettu.

LED-valo 11 tai 12 osoittaa nykyisen kallistussuunnan.

Vain DCE079R/G: Tietyissä tilanteissa voi olla toivottavaa laskea laseria Y-akselilla. Kaltevuustilan suuntausta voidaan muuttaa edestakaisin Y-akselin ja X-akselin välillä painamalla XY-akselin painiketta 5. Valittu akseli tunnistetaan LED-valolla 24 tai 25.

Kaltevuuden asettaminen

1. Käynnistä kaltevuustila.
2. Valitse haluttu akseli.

SUOMI

1. Käytä nuolinäppäimiä (Kuva. Ⓑ, 6) ja 7)) kallistaaksesi laserroottorin päätä ylös ja alas.

2. Jokainen nuolipainikkeen nopea painallus siirtää kaltevuutta 0,01 astetta (1,6 mm @ 10m).

3. Jos pidät Nuolipainiketta painettuna 2–10 sekuntia, kaltevuus siirtyy 0,01 asteesta/sek. 0,2 asteeseen/ sek.
4. Jos pidät nuolipainiketta pidempänä kuin 10 sekuntia, kaltevuus liikkuu 0,2 %s.

Nuolinäppäimet (Fig. B, R)

Nuolinäppäimiä (B 6 ja 7) käytetään eri toimintoihin riippuen laserlaitteen toimintatavasta.

• Itsetasaavassa vaakatilassanuolinäppäimet pyörittävät lasersädettä myötäpäivään tai vastapäivään kiertämisen aikana tai säätävät lasersäteen asemaa myötäpäivään tai vastapäivään Skannaustilan aikana.
• Itsetasaavassa pystysuorassa tilassa nuolinäppäimet pyörittävät lasersädettä myötäpäivään tai vastapäivään kiertämisen aikana tai säätävät lasersäteen asemaa myötäpäivään tai vastapäivään Skannaustilan aikana.
• Kallistustilassa nuolipainikkeita käytetään kallistamaan laserpäätä.

Laserin käynnistäminen (Kuva. Ⓔ, Ⓔ)

1. Aseta täysin ladattu 18 V -akku kuvan osoittamalla tavalla E.
2. Paina virtapainiketta varovasti 1 käynnistääksesi laserin.

• Virran LED-merkkivalo 9 syttyy
• Itsetasaava tila aktivoituu automaattisesti ja laseryksikkö on tasaa itsensä. Kun laseryksikkö on tasainen, säde pyörii kerran 600 kierrosta minuutissa myötäpäivään.

• 10 sekunnin jälkeen Tehokas tila (Anti-Drift) aktivoituu automaattisesti ja Tehokkaan tilan LED-merkkivalo 8 syttyy.

• Paina nopeus-/kiertopainiketta 3 säätääksesi pyörimisnopeutta. Suuntaa voidaan muuttaa painikkeilla 6 ja 7.

• Paina Skannaa-painiketta 4 asettaaksesi laserin skannaamaan 0°, 15°, 45° tai 90° asteen tilassa.

Jos kytket kallistustilan päälle, kallistustilan LED-merkkivalo 12 syttyy. Jos käytetään X-akselin tasoitusta, X-akselin LED 24 syttyy, tai jos käytetään Y-akselin tasaamista, Y-akselin LED 25 syttyy.

Laserin kalibrointi (kuva O, P)

Kenttäkalibrointitarkastuksia pitäisi tehdä usein. Tässä osassa annetaan ohjeita DEWALT Rotary Laserin kenttäkalibrointitarkastusten suorittamiseen. Kenttäkalibrointitarkistukset eivät kalibroi laseria. Toisin sanoen nämä tarkistukset eivät korjaa virheitä laserin tasoitus- tai luotausvalmiudessa. Sen sijaan tarkastukset osoittavat, tuottaako laser oikean tason ja luotauksen. Nämä tarkistukset eivät voi korvata DEWALT-huoltokeskuksen tekemää ammatillista kalibrointia.

Tason kalibrointitarkistus (X-akseli)

1. Aseta jalusta kahden seinän väliin, jotka ovat vähintään 15,3 metrin etäisyydellä toisistaan. Jalustan tarkka sijainti ei ole kriittinen.
2. Asenna laseryksikkö jalustalle siten, että X-akseli osoittaa suoraan kohti toista seinää.
3. Käynnistä laseryksikkö ja anna sen tasata itsensä.
4. Merkitse ja mittaa pisteet A ja B seinillä kuvassa O esitetyllä tavalla.
5. Käännä koko laseryksikköä 180° siten, että X-akseli osoittaa suoraan vastakkaiseen seinään.

6. Anna laseryksikön tasata itsensä ja merkitse ja mittaa pisteet AA ja BB seinillä, kuten kuvassa P on esitetty.

7. Laske kokonaisvirhe yhtälön avulla: Kokonaisvirhe = (AA - A) - (BB-B)

8. Vertaa kokonaisvirhettä seuraavassa taulukossa esitettyihin sallittuihin raja-arvoihin.

Seinien välimatka	Sallittu virhe DCE074R	Sallittu virhe DCE079R / G
15 m 3 mm	1,5 mm
20 m 4 mm	2 mm
25 m 5 mm	2,5 mm
30 m 6 mm	3 mm

Tasauksen kalibrointitarkistus (Y-akseli)

Toista edellä esitetty menettely, mutta laseriyksikkö sijoitetaan siten, että Y-akseli osoittaa suoraan kohti seiniä.

Luotausvirhetarkistus (kuva Q)

1. Käytä tavanomaista luotilaseria viitekehyksenä, merkitse seinän ylä- ja alaosa. (Muista merkitä seinä eikä lattiaa ja kattoa.)
2. Aseta pyörivä laser tukevalle lattialle noin 1 metrin etäisyydelle seinästä.
3. Käynnistä laser ja osoita piste merkintään seinän alaosassa. Käytä sitten kaukosäätimen ylös-/alas-nuolia siirtääksesi pistettä ylöspäin. Jos pisteen keskipiste osuu merkkiin seinässä, laser on oikein kalibroitu.

HUOMAA: Tämä tarkistus on tehtävä seinää vasten, joka ei ole lyhyempi kuin korkein seinä, johon tätä laseria käytetään.

SUOMI

Laserin käyttäminen jalustalla (Kuva ©)

1. Aseta jalusta tukevasti ja aseta se haluttuun korkeuteen.

2. Varmista, että jalustan yläosa on jotakuin tasainen. Laser tasaa itsensä vain, jos jalustan yläosa on ± 5 astetta vaakasuorasta. Jos laser on liian kaukana vaakasuorasta, se antaa äänimerkin, kun se ylittää tasoitusalueensa rajan. Lasille ei tapahdu mitään vahinkoa, mutta se ei toimi "rajoitukset ylittäneessä" tilassa.

3. Kiinnitä laser tukevasti jalustalle kiinnittämällä jalustan sovitin 20 kuvassa © esitetyllä tavalla laserrunkoon. Sovitin voidaan kiinnittää pohjaan tasotilaan tai sivulle luotitilaan. Aseta kokoonpano jalustalle ja kierrä kolmijalan kierrepultti jalustasovittimen naaraskierteeseen.

HUOMAA: Varmista, että käyttämässäsi jalustassa on 5/8 "-11 kiereruuvit varmistaaksesi tukevan kiinnityksen.

1. Käynnistä laser ja säädä pyörimisnopeutta ja säätimiä halutulla tavalla.

Laserin käyttäminen lattialla (Kuva Ⓓ)

Laservaaka voidaan asettaa suoraan lattialle tasaus- ja luotaustarpeisiin, kuten seinien rankojen pystytykseen.

1. Aseta laser suhteellisen tasaiselle ja vaakasuoralle pinnalle, jossa sen toiminta ei häiriinny.

2. Aseta laser tasaus- tai luotausasentoon kuvan osoittamalla tavalla.

3. Käynnistä laser ja säädä pyörimisnopeutta ja säätimiä halutulla tavalla.

HUOMAA: Laser on helpompi asettaa seinänrakennustarpeisiin, jos pyörimisnopeuden arvo on asetettu 0 RPM:ään ja jos kauko-ohjainta käytetään linjaamaan laser ohjausmerkkien mukaiseksi. Kauko-ohjaimen avulla yksi henkilö riittää laserin valmisteluun.

DCE079R/G-kaukosäätimen käyttö

Kauko-ohjaimen avulla yksi henkilö voi valmistella ja käyttää laseria. Kaukosäätimen LED-merkkivalo osoittaa, että DCE079R/G-laserlaite lähettää signaalin. Voit käyttää kaikkia näppäimistön painikkeita ohjaamaan laseria.

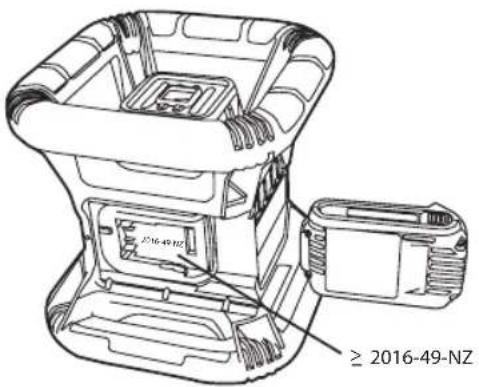

Jos DCE079R/G-laserlaitteesi on leimattu 2016-49-NZ tai sen jälkeen, voit käyttää kaukosäädintä sammuttaaksesi laserlaitteen kokonaan.

2016-49-NZ ≥ 2016-49-NZ

DCE079R/G-laseryksikön virran sammuttaminen kokonaan (leimattu päälle tai jälkeen 2016-49-NZ) käyttämällä kaukosäätimen näppäintä: paina XY-akselin painiketta 14 ja TILA-painiketta 13 samanaikaisesti.

Tekniset tiedot

DCE074R DCE079R DCE079G
Jännite 18 V	DC	18 V_DC	18 V_DC
Tyyppi 1 1 1
Laserteho <1 mW <1 mW <1 mW
Laserluokka 2 2 2
Aallonpituus 630 ~ 680	nm	630 ~ 680 nm	515 ~ 530
			630 ~ 680
Kiertonopeus (RPM) 150, 300, 600, 1200		150, 300, 600, 1200	150, 300, 600, 1200
Näkyvä kantama sisätiloissa 45 m		60 m	80 m
Kantama tunnistimen kanssa	450 m	600 m	600 m
Tasaustarkkuus (@ 600 RPM)	± 3 mm / 30 m	± 1,5 mm / 30 m	± 1,5 mm / 30 m
Itsetasaava kantama	± 5 °	± 5 °	± 5 °
Käyttölämpötila	-5 ° C–50 °C	-5 ° C–50 °C	-5 ° C–50 °C
Säilytyslämpötila	-20 ° C–70 °C	-20 ° C–70 °C	-20 ° C–70 °C
Sovittimen kierre	5/8 "-11 TPI	5/8 "-11 TPI	5/8 "-11 TPI
Paino (ilman akkua) 4,5 kg	4,5 kg	4,5 kg

Lisävarusteet

Suositellut työkalusi kanssa käytettäviksi tarkoitetut lisävarusteet ovat ostettavissa tehtaan omistamalta paikalliselta huoltokeskukselta.

VAROITUS: Koska muita kuinDEWALT-lisävarusteita ei ole testattu tämän laitteen kanssa, niiden käyttäminen tässä työkalussa voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Jos tarvitset apua lisävarusteiden löytämisessä, käy verkkosivuillamme www.2helpU.com.

SUOMI

Digitaalinen lasertunnistin (Kuva Ⓗ-®)

Joissakin laserpakkauksissa on digitaalinen DEWALT-laserilmaisin. Digitaalinen DEWALT-laserilmaisin auttaa määrittämään lasersäteen sijainnin kirkkaassa valaistuksessa tai pitkillä välimatkoilla. Ilmaisinta voidaan käyttää sekä sisäettä ulkotiloissa, kun lasersäteen näkeminen on vaikeaa.

Ilmaisinta ei ole tarkoitettu käytettäväksi muiden kuin pyörivien laserien kanssa, mutta se on yhteensopiva useimpien pyörivien punasäteisten (DW0743R) ja vihreäsäteisten (DW0743G) lasereiden kanssa. Se voidaan asettaa osoittamaan säteen sijainti joko lähimpään 1/8 "(3 mm:iin) tai lähimpään 1/25" (1 mm:iin). Ilmaisin aktivoi merkkivalot nestekidenäytössä 22 ja äänimerkit kaiuttimen 23 kautta ilmoittaakseen lasersäteen sijainnin.

DEWALT digitaalista laserilmaisinta voidaan käyttää ilmaisimen kiinnittimen kanssa tai sitä ilman. Kiinnittimen kanssa käytettynä ilmaisin voidaan asettaa astetankoon, -varteen, -tappiin tai -pylvääseen.

Akun asentaminen ilmaisimeen (Kuva. Ⓗ)

Digitaalinen laserilmaisin toimii 9-voltin akulla. Asenna pakkauksen mukana toimitettu akku nostamalla paristokotelon kansi 21. Aseta 9 voltin paristo lokeroon ja kohdista akku kuvan osoittamalla tavalla.

Ilmaisimen ohjaimet (Kuva ①)

Ilmaisinta hallitaan virtapainikkeella 26 ja äänenvoimakkuuden painikkeella 27.

Kun virtapainiketta painetaan kerran, ilmaisin kytketään päälle. Näytön yläreunassa näkyy tarkkuuskuvake 27 ja äänenvoimakkuuskuvake 28. Jos haluat laskea äänimerkin äänenvoimakkuutta, jonka ilmaisin antaa havaitessaan lasersäteen, paina painiketta uudelleen. Yksi puoliympyröistä äänimerkkikuvakkeen vieressä katoaa. Kytke äänimerkki pois päältä painamalla painiketta kolmannen kerran; Äänenvoimakkuuden kuvake häviää tällöin näytöstä. Digitaalisessa DEWALT-laserilmaisimessa on automaattinen sammutustoiminto. Jos lasersäde ei kohdistu ilmaisimen ikkunaan, tai jos mitään painiketta ei paineta, ilmaisin sammu automaattisesti noin 30 minuutissa.

Kun ilmaisin on päällä, ikkunan yläosassa näkyy tarkkuustilan kuvake. Joko 1 mm:n tarkkuustilan kuvake 53 tai 3 mm:n tarkkuustilan kuvake 54 syttyy. Kun 1 mm:n tarkkuustilan kuvake syttyy, ilmaisin ilmoittaa, että ilmaisin antaa "alueella"-lukeman vain silloin, kun lasersäde on alueella tai korkeintaan 1 mm sen yläpuolella tai sen alapuolella. Kun 3 mm:n tarkkuustilan kuvake ilmestyy, ilmaisin ilmoittaa, että ilmaisin antaa "alueella"-lukeman vain silloin, kun lasersäde on alueella tai korkeintaan 3 mm sen yläpuolella tai sen alapuolella. Paina tarkkuustilan painiketta 27 kerran tarkkuustilan vaihtamiseksi.

Ilmaisimen toiminta (kuva Ⓘ, Ⓒ)

1. Aseta ja kohdista pyörivä laser, jota käytät, valmistajan ohjeiden mukaan. Käynnistä laser ja varmista, että laser pyörii ja lähettää lasersädettä. HUOMAA: Tämä ilmaisin on suunniteltu käytettäviksi vain pyörivän laserin kanssa. Ilmaisin ei toimi paikallaan olevan lasersäteen kanssa.
2. Kytke ilmaisin päälle painamalla virta-/äänenvoimakkuuspainiketta 26.
3. Säädä äänenvoimakkuutta halutulla tavalla, kuten Ilmaisimen ohjaimissa kuvaillaan.
4. Aseta ilmaisin siten, että ilmaisinikkuna 22 suuntautuu pyörivän laserin tuottaman lasersäteen suuntaan. Siirrä ilmaisinta ylös- tai alaspäin säteen käyttöalueella, kunnes ilmaisin on keskitetty. Katso lisätietoa näytön merkkivaloista ja äänimerkeistä taulukosta Merkkivalot (kuva Ⓙ).
5. Merkitse lasersäteen asema tarkasti merkintäkoloja 30 käyttäen.

Ilmaisimen puhdistus ja säilytys

• Lika ja rasva voidaan poistaa ilmaisimen ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla.
• DEWALT Digital Laser Detector on vedenpitävä. Jos ilmaisin sattuisi tipahtamaan mutaan, märkään betoniin tai vastaavaan aineeseen, voit huuhdella sen vesiletkulla. Älä käytä korkeapainevettä, esimerkiksi painepesuria.
• Paras säilytyspaikka on kuiva ja viileä paikka, joka suojaa akkua suoralta auringonvalolta ja liialliselta lämmöltä tai kylmyydeltä.

Ilmaisimen huolto

Paristoja lukuun ottamatta digitaalisessa laserilmaisimessa ei ole huollettavissa olevia osia. Älä pura yksikköä. Valtuuttamaton laserilmaisimen käsittely mitätöi kaikki takuut.

Ilmaisimen vianmääritys

Ilmaisin ei kytkeydy päälle.

• Paina ja vapauta virta-/äänenvoimakkuuspainike.
• Tarkista, että akku on paikoillaan ja oikeassa asennossa.
• Jos ilmaisin on erittäin kylmä, anna sen lämmetä lämpimässä tilassa.
• Vaihda 9-voltin akku. Kytke laite päälle.
• Jos ilmaisin ei vieläkään käynnisty, vie ilmaisin DEWALT-huoltopalveluun.

SUOMI

Ilmaisimen kaiuttimesta ei kuulu mitään.

• Varmista, että ilmaisin on käynnistetty.
• Paina virta-/äänenvoimakkuuspainiketta. Se vaihtuu voimakkaasta matalaan ja mykistykseen.
• Varmista, että laser on käynnistetty ja että siitä tulee lasersäde.
• Jos ilmaisimesta ei vieläkään kuulu ääntä, vie se DEWALT-huoltopalveluun.

Ilmaisin ei reagoi paikallaan olevaan lasersäteeseen.

Digitaalinen DEWALT-lasertunnistin on suunniteltu toimimaan vain pyörivien lasereiden kanssa.

Ilmaisimesta kuuluu äänimerkki, mutta nestekidenäyttö ei toimi.

• Jos ilmaisin on erittäin kylmä, anna sen lämmetä lämpimässä tilassa.
• Jos nestekidenäyttö ei vieläkään toimi, vie ilmaisin DEWALT-huoltopalveluun.

Asennuskiinnike (kuva. Ⓜ, Ⓝ)

Joidenkin laserpakettien mukana toimitetaan seinäasennussarja. Sitä voidaan käyttää työkalun kiinnittämiseen raiteille tai katonraajan sekä akustiikkakattoon. Noudata seuraavia ohjeita seinäkiinnikkeen käyttämiseen.

HUSMIO: Ennen kuin kiinnität laservaa'an sellelineeseen tai katonrajaan, varmista, että raide tai kulma on kunnolla kiinni.

1. Aseta laser asennusalustalle 37, joka kohdistaa 5/8-11-ruuvireiän jalustan sovittimeen (20, Kuva ©), joka on kiinnitetty laserin pohjaan ja jonka asennusalustassa 39 on reikä. Kierrä asennusnuppia 40 kiinnittääksesi laserin.
2. Kun seinäkiinnitysasteikko on 41 käännetty sinua kohti, löysää seinäkiinnikkeen lukitusnuppia 42 avataksesi puristusleuat.
3. Aseta kiristysleuat seinätelineen tai katonrajan ympärille ja kiristä seinäkiinnikkeen lukitusnuppi 42 sulkemalla puristusleuat radan ympärille. Varmista, että seinäkiinnikkeen lukitusnuppi on kiristetty kunnolla ennen kuin jatkat.

HUOMIO: Käytä aina kattoripustinta tai vastaavaa mätaaalia seinäkiinnikkeen lukitusnupin lisäksi, jotta voit varmistaa laserin suunnan, kun se kiinnitetään seinään. Kierrä ripustin laservaa'an kahvan läpi. ÄLÄ kierrä lankaa metallisen suojakotelon läpi. Lisäksi ruuveja voidaan käyttää varmistamaan seinätelineen kiinnittämisen suoraan seinään. Ruuvinreiät 43 sijaitsevat seinäkiinnikkeen päällä.

1. Käytä pohjan tasausnuppia 44 likimääräisesti tasaisesta asennosta seinältä katsottuna.
2. Työkalua voidaan säätää ylös ja alas haluttuun poikkeutuskorkeuteen työskentelyä varten. Korkeuden muuttamiseksi löysää lukitusnuppia 45, joka sijaitsee seinäkiinnikkeen vasemmalla puolella. Tue asennuspohjaa korkeutta säätäessä.
3. Käännä säätönuppia 46, joka sijaitsee seinätelineen oikealla puolella, siirtääksesi laservaakaa ylös ja alas korkeuden asettamiseksi. Käytä seinäasennuksen mittausasteikkoa 41 paikantaaksesi merkkisi. HUOMAA: Voi olla hyödyllistä kytkeä virta päälle ja kääntää pyörivä pää siten, että se heijastaa pisteen johonkin lasermitoista. DEWALT-kohdekortissa on 38 mm:n mitta, joten laserin poikkeama voi olla helpointa asettaa 38 mm radan alle.
4. Kun olet asettanut laserin halutulle korkeudelle, kiristä lukitusnuppia 45 säilyttääksesi tämän asema.

Asennus asteikkotankoon (kuva Ⓚ)

Kiinnitä ilmaisin asteikkotankoon kiinnittämällä ensin ilmaisin puristimeen 1/4 "-20-kierteisen nupin avulla 47 puristimen takaosaan. Liu'uta puristimen radat 32 asteikkotangon kiskon ympärille 33.

1. Aseta ilmaisin tarvittavaan korkeuteen ja käännä kirstysnuppia myötäpäivään kiristääksesi puristimen leuat asteikon ympärillä, jotka kiinnittävät puristimen tankoon.
2. Säädä korkeutta löysäämällä hiukan puristinta, aseta uudelleen paikoilleen ja kiristä.

Rakennustyömaan asteikkotanko(kuva. ①)

VAARA: ÄLÄ KOSKAANyritä käyttää asteikkotankoa myjekyyssä tai sähköjohtojen alla. Kuoleman tai vakavan henkilövahingon vaara.

Joissakin laserpaketeissa on asteikkotanko. DEWALT-asteikkotangon molemmille puolille on merkitty mittausasteikko, ja sen rakenne on teleskooppinen. Jousipainikkeella käytetään lukkoa, joka pitää asteikkotankoa eri pituisina.

Asteikkotangon etuosassa on mittausasteikko alhaalta lähtien. Käytä tätä mittaamaan maasta ylös, kun töitä jaetaan asteisiin tai tasataan.

Asteikkotangon takaosa on tarkoitettu kattojen, palkkien jne. mittaukseen. Vedä asteikkotangon yläosaa kokonaan, kunnes painike lukittuu edelliseen osaan. Vedä osaa vieläkin pidemmälle, kunnes se lukittuu viereiseen osaan tai kunnes asteikkotanko koskettaa kattoa tai palkkia. Korkeus on valmis, kun viimeinen jatkeosa poistuu edellisestä alaosasta, kuten kuvassa 📊 on esitetty.

Kohdekortti (kuva ©)

Joissakin laserpaketeissa on Laser-kohdekortti, joka auttaa lasersäteen sijoittamisessa ja merkitsemisessä. Kohdekortti parantaa lasersäteen näkyvyyttä säteen osuessa korttiin. Korttiin on merkitty brittiläinen ja metrinen mitta-asteikko. Lasersäde kulkee punaisen muovin läpi ja heijastuu heijastavasta nauhasta kääntöpuolella. Magneetti kortin yläosassa on tarkoitettu pitämään kohdekorttia kattoradassa tai teräspulteissa määrittämään luotaus- ja tasoasennot. Parhaan suorituskyvyn saavuttaaksesi kohdekorttia käyttäessä, käännä D€WALT-logo itseäsi kohti.

Laser Enhancement -lasit (kuva Ⓔ)

Joissakin laserpaketeissa toimitetaan lisäksi Laser Enhancement -lasit. Nämä lasit parantavat lasersäteen näkyvyyttä kirkkaissa valaistusolosuhteissa tai pitkillä matkoja, kun laseria käytetään sisätiloissa. Nämä lasit eivät ole välttämättömät laserin käytössä.

HUQMIO: Nämä lasit eivät ole ANSI-hyväksyttyjä saa jaaseja, eikä niitä saa käyttää muiden työkalujen käytön aikana. Nämä lasit eivät estä lasersädettä tulemaan silmiisi.

VAARA: Vähentääksesi vakavan henkilövahingon vaduda, älä koskaan katso suoraan lasersäteeseen nämä lasit päässä tai ilman.

Huolto

• Joissakin olosuhteissa lasilinssi voi kerätä likaa tai roskia. Tämä vaikuttaa säteen laatuun ja toiminta-alueeseen. Linssi on puhdistettava vedellä kostutetulla puuvillapyyhkeellä.
• Joustava kumisuojus voidaan puhdistaa märällä nukkaamattomalla kankaalla, kuten puuvillakankaalla. Käytä VAIN VETTÄ - ÄLÄ käytä puhdistusaineita tai liuottimia. Anna laitteen kuivua ennen säilytystä.
• Ylläpitääksesi työskentelysi tarkkuutta tarkista laserlaitteen kalibrointi usein. Katso Laserlaitteen kalibrointi.
• DEWALT-huoltopalvelu voi tarkistaa kalibroinnin ja suorittaa muut korjaukset. Kaksi ilmaista kalibrointitarkistusta sisältyy DEWALT One Year Free -palvelusopimukseen.
• Kun laser ei ole käytössä, säilytä se mukana toimitetussa pakkauksessa.
• Älä säilytä laseria tuotepakkauksessa, jos laser on märkä. Kuivaa ulkoiset osat pehmeällä, kuivalla kankaalla ja anna laserin kuivua.
• Älä säilytä laseria alle -18 °C:n tai yli 41 °C:n lämpötilassa.

VATOITUS: Älä koskaan puhdista muita kuin miedaliipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen. Älä koskaan käytä paineilmaa laserin puhdistamiseen.

Vianetsintä

Instrumentin hälytyskorkeus

DCE074R:ssä ja DCE079R/G:ssä on sisäänrakennettu hälytysominaisuus, joka ilmoittaa käyttäjälle, jos laitteen toiminta häiriintyy, kun laite on tasannut itsensä. Laseryksikkö lakkaa pyörimästä, ohjauspaneelin merkkivalo vilkkuu ja äänimerkki kuuluu.

Laserin sammuttaminen

Sammuta laser painamalla virtapainiketta 3 sekuntia. Virran LED-merkkivalo ei enää pala.

Laseryksikön nollaaminen jatkuvaaan käyttöön

Sammuta laite ja käynnistä se uudelleen käyttämällä laserlaitteen ohjauspaneelin virtapainiketta.

HUOMAA: Tarkista aina laserin asetusten jälkeenInstrumentin hälytyskorkeus (Tehokas tila) on lauennut.

Huolto ja korjaukset

HUOMAA: Laservaa'an purkaminen mitätöi kaikki tuotteen takuut.

Tuotteen turvallisuuden ja luotettavuuden varmistamiseksi korjaukset, huolto ja säädöt pitää jättää valtuutetun huoltokeskuksen hoidettavaksi. Muun kuin asiantuntevan henkilöstön tekemät ylläpito- tai huoltotyöt saattavat aiheuttaa henkilövahinkoriskin. Lähimmän DEWALT-huoltopisteen löydät kotisivuiltamme: www.2helpU.com.

Ympäristön suojeleminen

Erilliskeräys. Tällä merkillä varustettuja tuotteita ja paristoja ei saa hävittää tavallisen talousjätteen mukana.

Tuotteet ja paristot sisältävät hyödynnettäviä tai

kierrätettäviä materiaaleja, jotka vähentävät raaka-aineiden kysyntää. Kierrä sähkölaitteita ja paristoja paikallisten määräysten mukaisesti. Lisätietoja on saatavilla osoitteessa www.2helpU.com.

Paristot

Huomioi ympäristönsuojelulliset seikat, kun hävität paristoja. Tarkista paikallisilta viranomaisilta ekologinen tapa paristojen hävittämiseen.

SVENSKA

Rotationslaser
