Type de produit	Récepteur de liaison TV sans fil
Marque	Philips
Modèle	SBCVL1405
Dimensions	6,1 cm (L) × 14,6 cm (P) × 15 cm (H)
Poids	Environ 300 g
Alimentation	220-240 V / 50 Hz via adaptateur secteur 12 V CC / 300 mA
Consommation électrique	7 W (émetteur et récepteur)
Normes vidéo compatibles	PAL / NTSC / SECAM
Fréquence porteuse audio/vidéo	2,4 GHz
Nombre de canaux de transmission	4 canaux (selon réglementations locales)
Portée	Jusqu'à 100 m en extérieur, jusqu'à 30 m en intérieur
Connecteurs SCART	4 entrées, 1 sortie
Sortie audio	RCA stéréo
Fonctions principales	Réception sans fil de signaux vidéo/audio, sélection de source, télécommande IR
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas ouvrir l'appareil. Éviter l'humidité et les sources de chaleur. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Adaptateur secteur fourni. En cas de problème, contacter le service après-vente Philips.
Informations générales	Fonctionne avec l'émetteur Philips SBC VL1400. Permet de visualiser des sources vidéo sur un téléviseur secondaire.

FOIRE AUX QUESTIONS - SBCVL1405 PHILIPS

Comment installer le récepteur SBCVL1405 ?

Branchez l'adaptateur secteur, connectez un câble SCART entre le récepteur et le téléviseur TV3, et réglez le sélecteur de canal sur le même canal que l'émetteur.

Pourquoi n'y a-t-il pas d'image sur TV3 ?

Vérifiez que l'émetteur et le récepteur sont allumés (témoins verts), sélectionnez la bonne entrée AV/EXT sur TV3, et assurez-vous que la source vidéo est active. Vérifiez aussi que les canaux correspondent.

Comment améliorer la qualité de l'image et du son ?

Déplacez légèrement le récepteur ou l'émetteur pour minimiser les interférences, changez de canal de fréquence, et réduisez la distance entre les deux unités (moins de 30 m).

Que faire si la télécommande ne fonctionne pas ?

Dirigez la télécommande vers le récepteur sans obstacle. Vérifiez que le témoin du récepteur clignote. Assurez-vous qu'aucun autre appareil sans fil ne crée d'interférence. La distance maximale est de 6 m.

Puis-je utiliser le récepteur avec n'importe quel téléviseur ?

Le récepteur nécessite un téléviseur doté d'une entrée SCART. Il est compatible avec les normes PAL, NTSC et SECAM.

Quelle est la portée maximale du système ?

En extérieur, la portée peut atteindre 100 m. En intérieur, à cause des murs, elle est d'environ 30 m.

Comment sélectionner une source vidéo sur TV3 ?

Utilisez les boutons + et - sur le récepteur pour faire défiler les entrées SCART 1 à 4. Le cycle est 1 > 2 > 3 > 4.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise secteur fonctionne. Le témoin doit passer du rouge au vert.

Puis-je connecter plusieurs récepteurs ?

Oui, vous pouvez ajouter plusieurs récepteurs VL1405, chacun réglé sur le même canal que l'émetteur. Assurez-vous de ne pas dépasser la portée.

Y a-t-il des précautions de sécurité à respecter ?

N'utilisez pas l'appareil dans une pièce humide, ne l'exposez pas à la chaleur, ne l'ouvrez pas, et utilisez uniquement l'adaptateur fourni (12 V CC / 300 mA).

MODE D'EMPLOI SBCVL1405 PHILIPS

Instruction pour l'utilisation

Mode d'emploi

Notice d'utilisation

Instructions d'utilisation

Belgique & Luxembourg

070 222303

Danemark

808 82814

Allemagne

01805356767

Espagne

902 11 33 84

France

0825889789

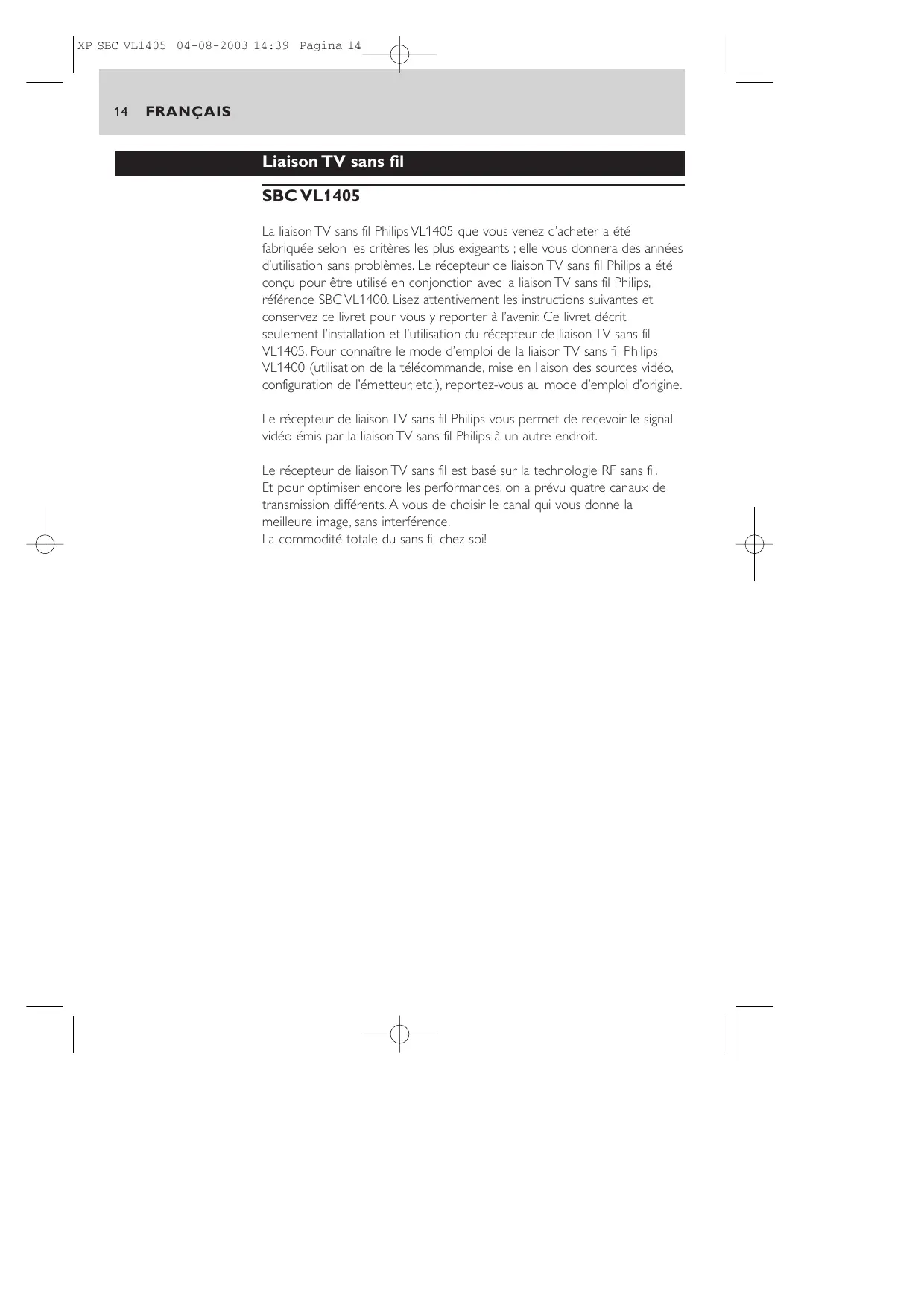

La liaison TV sans fil Philips VL1405 que vous venez d'acheter a été fabriquée selon les critères les plus exigeants ; elle vous donnera des années d'utilisation sans problèmes. Le récepteur de liaison TV sans fil Philips a été conçu pour être utilisé en conjonction avec la liaison TV sans fil Philips, référence SBC VL1400. Lisez attentivement les instructions suivantes et conservez ce livret pour vous y reporter à l'avenir. Ce livret décrit seulement l'installation et l'utilisation du récepteur de liaison TV sans fil VL1405. Pour connaître le mode d'emploi de la liaison TV sans fil Philips VL1400 (utilisation de la télécommande, mise en liaison des sources vidéo, configuration de l'émetteur, etc.), reportez-vous au mode d'emploi d'origine.

Le récepteur de liaison TV sans fil Philips vous permet de recevoir le signal vidéo émis par la liaison TV sans fil Philips à un autre endroit.

Le récepteur de liaison TV sans fil est basé sur la technologie RF sans fil. Pour optimiser encore les performances, quatre canaux de transmission différents sont prévus. À vous de choisir le canal qui vous donne la première image, sans interférence.

La commodité totale du sans fil chez soil !

Informations importantes

• Lisez attentivement les instructions suivantes et conservez ce livret pour vous y reporter à l'avenir.
• Chaque source vidéo, le téléviseur principal et le téléviseur secondaire doivent avoir des connecteurs SCART.
• Deux câbles SCART sont fournis. Il vous faudra des câbles SCART supplémentaires pour les sources vidéo que vous connectez.
• Une source vidéo peut être un récepteur satellite, un décodeur de chaînes payantes (numérique ou analogique), un magnétoscope, un lecteur de DVD, un caméscope, une console de jeux, un PC avec carte TV, etc.
• Dans ce mode d'emploi, nous désignerons les téléviseurs connectés de la façon suivante :
• TV1 - Le téléviseur principal, connecté à l'émetteur de la liaison TV sans fil VL1400.
• TV2 - Le téléviseur secondaire, connecté au récepteur de la liaison TV sans fil VL1405.
• TV3 - Le troisième téléviseur, connecté au récepteur VL1405.
• Veillez à toujours avoir sous la main les modes d'emploi des téléviseurs et des sources vidéo.

Précautions relatives à la sécurité

• N'utilisez pas ce produit dans une pièce humide ou sujette à des projections d'eau.
• N'exposez pas ce produit à une source de forte chaleur.
• N'ouvrez pas ce produit. En cas de problèmes techniques, apportez-le à votre détaillant Philips.
• Ne couvrez pas ce produit.
• Ne connectez les adaptateurs secteur qu'à une alimentation de 220-240 V secteur / 50 Hz.
• Utilisez seulement les adaptateurs secteur fournis ou d'un type conforme à la norme de sécurité EN60950 ayant les spécifications suivantes : 12 VCC / 300 mA.
• Les équipements électroniques sensibles ou mal protégés peuvent être affectés par l'utilisation de ce produit. Cette interférence peut endommager l'un des deux produits. Vérifiez si l'un des produits à proximité peut être affecté par ce produit avant de commencer à l'utiliser.

Contenu de l'emballage

Vérifiez que les éléments suivants se trouvent dans la boîte du récepteur de la liaison TV sans fil. Ils sont fournis pour vous aider à installer et utiliser votre liaison TV sans fil.

• Récepteur, adaptateur secteur, câble SCART/RCA audio/vidéo, mode d'emploi

Vue d'ensemble du fonctionnement - Illustrations du produit sur le rabat intérieur

A) Émetteur SBC VL1400 (non fourni)

1 Bouton d'alimentation

commute l'émetteur entre "stand-by" et "on"

2 Témoin d'alimentation

rouge en mode stand-by, vert quand l'alimentation est appliquée, clignotant quand il reçoit des commandes à distance

3 Bouton COPY SOURCE

relie l'entrée SCART 1, 2 ou 3 ou SCART OUT à l'entrée/sortie SCART 4.

4 Indications lumineuses de source de copie

indiquent quelle entrée SCART (1, 2 ou 3) est reliée à l'entrée/sortie SCART 4. S'il n'y a pas d'indication lumineuse, c'est SCART OUT qui est relié à l'entrée/sortie SCART 4.

5 Bouton VIEW SOURCE

montre quelle entrée SCART (1-4) est visualisée sur la sortie de l'émetteur SCART.

6 Écran d'indication VIEW SOURCE

indique le numéro de l'entrée SCART qui est visualisée sur la sortie de l'émetteur.

7 Témoin AUTO

indique si la commutation SCART automatique est activée (on) ou désactivée (off).

8 Témoins blaster de télécommande IR

transmet les signaux IR de télécommande du récepteur aux appareils source vidéo en aval.

9 Sélecteur de canal de transmission

permet de choisir un canal de fréquence du signal audio/vidéo pour minimiser les interférences.

10 Connecteurs d'entrée SCART (1-4)

pour connecter les appareils ayant une source vidéo compatible

11 Connecteur de sortie SCART

pour connecter au téléviseur principal

12 Connecteur de sortie son RCA

pour connecter à un amplificateur audio

13 Entrée d'alimentation CC

pour connecter au réseau

14 Connecteur de cordon blaster de télécommande

15 Connecteur de cordon blaster de télécommande

quatre témoins IR remplaçant les témoins blaster de télécommande IR (A-8) pour accroître la précision de commande des sources vidéo.

16 Câble SCART

17 Adaptateur d'alimentation

18 Antenne de télécommande

B) Récepteur

19 Bouton d'alimentation

Commute le récepteur entre "stand-by" et "on". Quand le récepteur est allumé ou coupé, l'émetteur est automatiquement allumé ou coupé pareillement.

20 Témoin d'alimentation

Rouge en mode stand-by, vert quand l'alimentation est appliquée, clignotant quand il reçoit des commandes à distance.

21 Récepteur de signal de télécommande

Reçoit les commandes à distance qui sont envoyées à l'émetteur pour commander les sources vidéo.

22 Boutons up (+) et down (-) de la source d'entrée

Sélectionne une des quatre sources vidéo raccordées à l'émetteur pour visionner sur le troisième téléviseur.

23 Sélecteur de canal de transmission

Permet de choisir un canal de fréquence du signal audio/vidéo pour minimiser les interférences.

24 Connecteur de sortie SCART

Pour connecter au troisième téléviseur.

25 Entrée d'alimentation CC

pour connecter au réseau

26 Câble SCART

27 Adaptateur d'alimentation

28 Antenne de télécommande

Préparation de votre liaison TV sans fil

Installation de la liaison TV sans fil SBC VL1400

1 Installez l'émetteur et le récepteur de la liaison TV sans fil de la façon décrite dans le mode d'emploi livré avec l'appareil.

Veillez à ce que les deux appareils soient réglés sur le même canal.

2 Allumez l'émetteur.

Vous pouvez maintenant installer et tester le récepteur supplémentaire.

Installation du récepteur

1 Réglez le sélecteur de canaux (B-23) sur le même canal que l'émetteur.

2 Placez le récepteur supplémentaire près de TV3.

Veillez à ce que la face avant du récepteur soit disposée de manière à recevoir les commandes à distance.

3 Tirez un câble SCART du récepteur à TV3.

4 Connectez l'adaptateur secteur au récepteur.

5 Branchez l'adaptateur secteur du récepteur supplémentaire à une prise réseau.

Comment vérifier le fonctionnement de la télécommande

1 Allumez TV3 et le récepteur.

Vérifiez si l'émetteur est aussi allumé.

2 Pointez l'unité de télécommande des sources vidéo sur le récepteur et choisissez entre "play" et "stop".

Le témoin d'alimentation (B-19) du récepteur clignote pour indiquer qu'il a reçu la commande à distance.

3 Veillez à ce qu'une seconde personne vérifie si le témoin d'alimentation (A-1) de l'unité émettrice clignote.

Ce qui indique qu'il reçoit le signal à distance du récepteur.

4 Si le témoin d'alimentation (A-1) ne clignote pas, déplacez l'antenne de télécommande à l'arrière de l'une des unités (A-18 ou B-28).

Maintenant, le témoin d'alimentation de l'émetteur doit clignoter quand on envoie une commande à distance du côté récepteur. Si la liaison TV sans fil VL1400 fonctionnait correctement avant que vous installiez le récepteur VL1405 supplémentaire, la source vidéo devrait réagir.

5 Si la source vidéo ne répond pas à la commande à distance, essayez de réaligner la face de l'émetteur sur la face de la source vidéo jusqu'à obtenir une réponse.

6 Si la source vidéo ne réagit pas, installez le cordon de télécommande à œil infrarouge décrit dans le mode d'emploi de la liaison TV sans fil VL1400.

Comment utiliser la liaison sans fil avec TV3

Regarder et contrôler des sources vidéo sur TV3

1 Allumez TV3. C'est le téléviseur connecté au récepteur VL1405.

Il n'est pas nécessaire d'allumer TV1 pour voir les programmes vidéo sur TV3.

2 Appuyez sur le bouton d'alimentation (B-19) pour allumer le récepteur.

Quand le récepteur est allumé, l'émetteur s'allume automatiquement et TV3 affiche le signal sur son entrée SCART.

3 Appuyez sur les boutons - ou + (B-22) du récepteur pour sélectionner la source vidéo à afficher.

Le cycle de sélection est entrée SCART 1 > 2 > 3 > 4

4 Pointez la télécommande vers le récepteur pour contrôler la source vidéo.

Dépannage
	En cas de problème, vérifie tout d'abord les points suivants. Si les conseils ci-dessous ne vous aident pas à résoudre le problème, consultez votre revendeur ou le service après-vente (voir Besoin d'aide?). N'essayez jamais d'ouvir l'appareil vous-même car vous annuleriez la garantie.D'abord, vérifie que tous les cables sont connectés correctement.
Problème	Solution
Pas d'image sur TV3	• Vérifie si les deux unités sont allumées (A-2 et B-20 sont verts).• Sélectionnez le canal EXT ou AV sur TV3.• Activez la source videoo(set-top box : alimentation sur "on";VCR/DVD: playback).• Sélectionnez la bonne source videoo sur le récepteur.Sélectionnez le même canal de fréquence tant sur l'émetteur que le récepteur.Si la source videoo est un magnétoscope, vérifie si on utilise le bon connecteur SCART du magnétoscope (Ext1 ou Ext2 - lisez le mode d'emploi du magnétoscope).
Mauvaise image/qualité de son sur TV3	• Déplacez doucement le récepteur jusqu'à obtenir une image et un son de qualité.Déplacez doucement l'émetteur jusqu'à Broker une image et un son de qualité.Changelez canal de fréquence sur les deux unités.Réduisez la distance entre l'émetteur et le récepteur (<30m).
L'émission du cable que vous regardez disparaître au bout de quelques minutes	• Désactivez le mode de veille automatique du magnétoscope(Consultez le mode d'emploi du magnétoscope).
Mauvaise image sur TV3	• Sélectionnez le canal EXT ou AV sur TV3.Sélectionnez une autre source videoo sur le récepteur.Activez la source videoo(set-top box : alimentation sur "on";VCR/DVD: playback).Basculez les connecteurs SCART sur l'émetteur.Choisissez un autre canal de fréquences pour les deux apparêls.
Mauvaise image sur TV1	• Sélectionnez le bon canal EXT ou AV sur TV1(consultez le mode d'emploi du téléviseur).Sélectionnez la bonne source videoo grâce au bouton VIEW SOURCE (A-5).Sélectionnez un numéro de programme habituel.
Aucun contrôle des sources video du TV3	• Dirigez la télécommande directement vers le récepteur et voir à ce qu'il n'y ait aucun obstacle entre les deux (B-19 doit clignoter). • Veillez à ce qu'il n'y ait aucun autre apparéil sans fil (écouteurs sans fil, HP sans fil, signaux de commande RF) créé une interférence avec la télécommande. • La distance utile maximum entre la télécommande et le récepteur est de 6 m*.Vérifiez-la. • Veillez à ce que l'émetteur et le récepteur ne soient pas distants de plus de 5 mètres. • Vérifiez si on utilise la télécommande appartenant à la source video pour la commander. • Déplacez le cordon blaster de la télécommande sur la source video, ou placez la lumière 5-10 cm devant la source video.
Bruit lorsque vous utilisez la télécommande	• Déplacez doucement le récepteur jusqu'à arrêté le bourdonnement. • Déplacez doucement l'émetteur jusqu'à arrêté le bourdonnement. • Avec certains types de téléviseurs, vous ne pourrez pas résoudre ce problème.
La fonction Easylink ne fonctionne pas	• Vérifiez si tant votre téléviseur que votre magnétoscope supportent cette fonction (consultez les modes d'emploi respectifs). • Utilisez des cables compatibles Easylink ou des cables SCART "fully wired".
S-VHS video produit seulement des images noir et blanc	• Sélectionnez le format de sortie video CVBS pour votre magnétoscope S-VHS si vous utilisez l'entrée SCART 1 ou 2 (consultez le mode d'emploi du magnétoscope).
Le lecteur de DVD ne produit aucune image sur le TV1, TV2 ou TV3	• Connectez le lecteur DVD à l'entrée SCART 3 ou 4 (les deux supportent RGB). • Sélectionnez le format de sortie video CVBS pour votre lecteur de DVD (Consultez le mode d'emploi du lecteur de DVD). * dépend de la force du signal de télécommande et de la condition des piles.

Remarques générales

• La qualité de l'image et du son est altérée par l'utilisation de fours à micro-ondes. D'autres systèmes sans fil (Bluetooth, LAN sans fil etc.) peuvent aussi ALTÉRER de diverses manières la qualité de l'image et du son, et réciproquement.
• La liaison TV sans fil fonctionne sur le principe de la radiofréquence (RF). Ses performances peuvent donc subir les mêmes types d'interférences que des GSM, des radios portables et autres produits RF.
• Si vous sélectionnez la même source vidéo pour les deux téléviseurs, vous pourrez visionner le même programme sur ces deux téléviseurs.
• La liaison TV sans fil ne se limite pas à une pièce ou une maison. Vous pouvez l'utiliser à tout endroit qui soit dans ou près de la maison. Dès lors, toute personne qui est à proximité de votre maison (dans la mesure de la portée maximale) et qui possède aussi une liaison TV sans fil réglée sur le même canal peut aussi suivre les programmes que vous jouez sur votre source vidéo.
• Si l'on peut empêcher le mélange des commandes à distance, il n'est pas recommandé d'utiliser un téléviseur comme source vidéo.
• Certains magnétoscopes intégrés (combinés TV-magnétoscope) ne peuvent pas être utilisés avec l'émetteur (ce qui dépend toutefois de la marque et du type).
• Les sources vidéo ne peuvent pas être commandées à distance si la fréquence porteuse du signal IR sort de la plage de fonctionnement de 32 kHz à 57 kHz.
• Sécurité des ondes radio : Activée, la liaison TV sans fil Philips transmet et reçoit des ondes radio. Elle se conforme aux normes définies dans ce cadre.
• L'émetteur peut supporter la fonction "channel downloading" (également appelée 'Follow-TV', 'Easylink', 'SmartLink', 'AV-Link', 'MEGALogic', 'TV-Link' ou 'Q-Link') de téléviseurs ou de magnétoscopes haut de gamme. Il faut utiliser les câbles SCART "fully wired" qui supportent cette fonction.
• La liaison TV sans fil Philips a une portée utile de 100 mètres en plein air. Les murs, les plafonds et autres objets importants peuvent réduire cette portée utile à ±30 mètres dans la maison.

Spécifications techniques
Généralités	Normes videoe compatibles:	PAL/ NTSC/ SECAM
	Alimentation:	220 - 240V secteur/ 50Hz
	Consommation
	de fonctionnement	7 W (émetteur et récepteur)
Récepteur	SCART Connector:	Output stereo audio/video: CVBS
	Normes videoe compatibles:	PAL/ NTSC/ SECAM
	Portée de fonctionnement:	Jusqu'à 100 m à l'extérieur;
		jusqu'à 30 m à l'intérieur
	Dimensions:	6.1 cm (L) × 14.6 cm (P) × 15 cm (H)
Emission audio/ video	Fréquence porteuse:	2.4 GHz
	Nombre de canaux:	quatre (ou moins selon les réglementations locales)
	Type de modulation:	FM
	Puisance d'émission:	<10mW
	Antennes:	intégrées
Emission de la télécommande	Fréquence porteuse:	433,92 MHz
	Type de modulation:	AM
	Puisance d'émission:	<10 mW
	Portée de réception infrarouge:	jusqu'à 6 m
	Portée de fréquence porteuse:	32 kHz – 57 kHz
	Cordon de télécommande
	à œil infrarouge:	Oui, 4 heures IR
	Antenne de télécommande:	Antennas at rear of receiver

Besoin d'aide ?

Si vous avez la moindre question concernant le VL1405, veuillez appeler notre ligne d'assistance !

Vous trouverez son numéro de téléphone dans la liste fournie page 2.

Avant d'appeler, veuillez lire ce manuel attentivement.

Il vous permettra de résoudre la plupart de vos problèmes.

Le numéro de modèle de la liaison TV sans fil est VL1405.

Date d'achat : / / jour / mois / année

Liaison TV sans fil

SBC VL1405

Relie à l'entrée SCART 1, 2 et 3 ou SCART OUT à l'entrée/sortie SCART 4.

4 Indicateurs lumineux copy source

Indique l'entrée SCART (1, 2 ou 3) qui est reliée à l'entrée/sortie SCART 4. Si aucun des indicateurs lumineux n'est allumé, SCART OUT est relié à l'entrée/sortie SCART 4.

5 Bouton VIEW SOURCE

Sélectionne l'entrée SCART (1-4) affichée sur la sortie SCART de l'unité de transmission.

6 Afficheur de référence view source

Indique le numéro de l'entrée SCART affichée sur la sortie de l'unité de transmission.
