BRUKSANVISNING SBCVL1405 PHILIPS

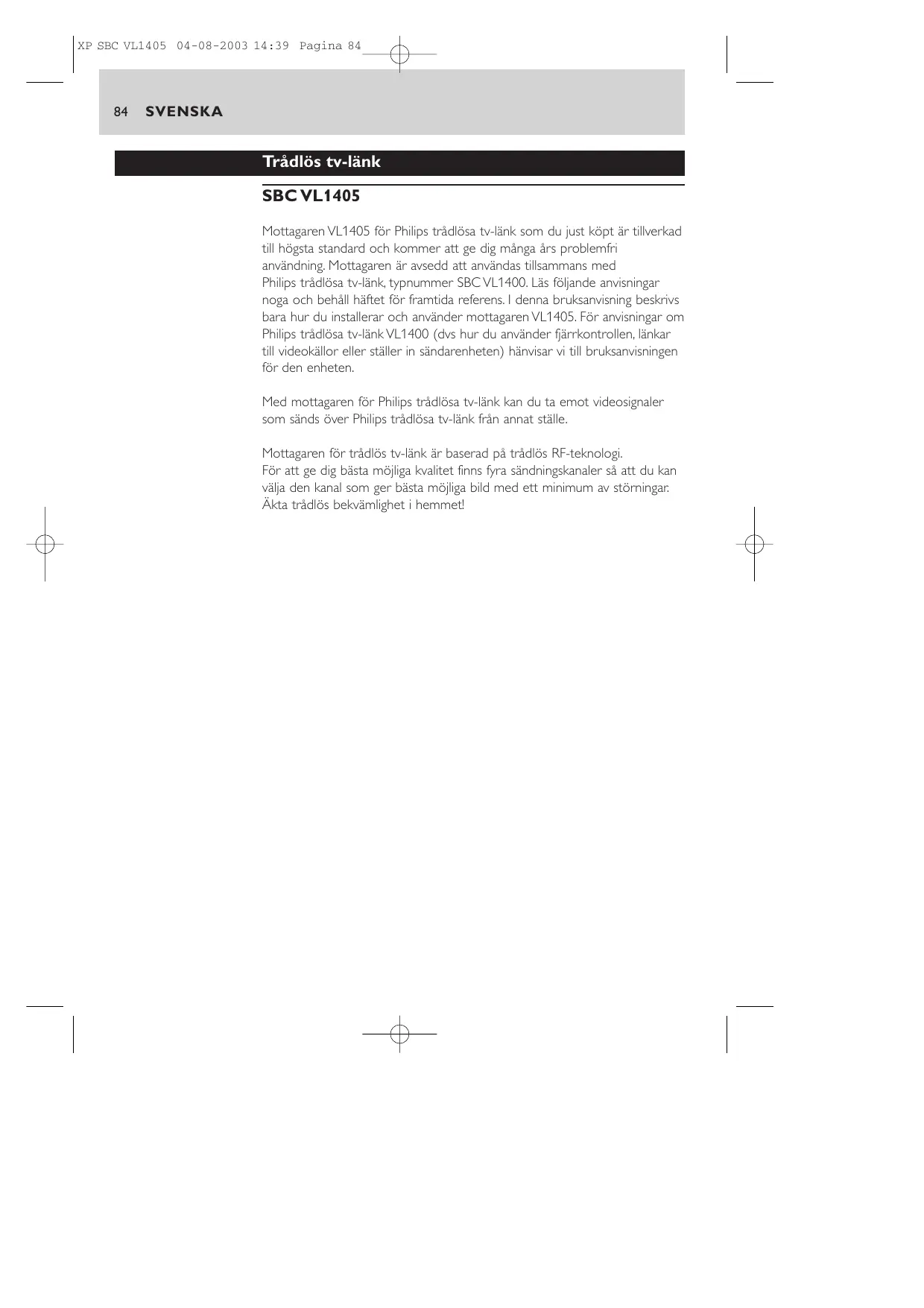

SVENSKA Trådlös tv-länk SBC VL1405 Mottagaren VL1405 för Philips trådlösa tv-länk som du just köpt är tillverkad till högsta standard och kommer att ge dig många års problemfri användning. Mottagaren är avsedd att användas tillsammans med Philips trådlösa tv-länk, typnummer SBC VL1400. Läs följande anvisningar noga och behåll häftet för framtida referens. I denna bruksanvisning beskrivs bara hur du installerar och använder mottagaren VL1405. För anvisningar om Philips trådlösa tv-länk VL1400 (dvs hur du använder fjärrkontrollen, länkar till videokällor eller ställer in sändarenheten) hänvisar vi till bruksanvisningen för den enheten. Med mottagaren för Philips trådlösa tv-länk kan du ta emot videosignaler som sänds över Philips trådlösa tv-länk från annat ställe. Mottagaren för trådlös tv-länk är baserad på trådlös RF-teknologi. För att ge dig bästa möjliga kvalitet finns fyra sändningskanaler så att du kan välja den kanal som ger bästa möjliga bild med ett minimum av störningar. Äkta trådlös bekvämlighet i hemmet! XP SBC VL1405 04-08-2003 14:39 Pagina 85 SVENSKA

• Läs följande anvisningar noga och behåll häftet för framtida referens.
• Varje videokälla, huvud-TV:n och den andra TV:n måste ha SCART-uttag.
• Två SCART-kablar är bifogade; du kommer att behöva extra SCART-kablar för de videokällor som du ansluter.
• Valfri satellitmottagare, dekoder för betal-TV (antingen digital eller analog), videobandspelare (VCR), DVD-spelare, videokamera, spelmanöverbord, dator med möjlighet att visa tv etc. kan användas som videokälla.
• I denna bruksanvisning använder vi följande beteckningar på anslutna tv-apparater: - TV1 - Huvud-tv:n, som är ansluten till sändardelen av den trådlösa tvlänken VL1400. - TV2 - Den andra tv:n, som är ansluten till mottagardelen av den trådlösa tv-länken VL1400. - TV3 - Den andra tv:n, som är ansluten till mottagardelen av den trådlösa tv-länken VL1400.
• Det kan vara praktiskt att ha TV:ns och videokällornas bruksanvisningar till hands. Säkerhetsåtgärder
• Använd inte produkten på fuktiga platser eller i närheten av vatten.
• Utsätt inte produkten för stark värme.
• Öppna inte produkten. Om du får tekniska problem bör du ta den till en Philips-handlare.
• Täck inte över produkten.
• Anslut nätadaptrarna endast till ett uttag som ger 220-240 V AC / 50Hz.
• Använd endast de medföljande nätadaptrarna eller en typ som uppfyller säkerhetsstandarden EN60950 och som har följande specifikation: 12 V ls/ 300 mA.
• Elektronisk utrustning som är otillräckligt skärmad eller särskilt känslig kan påverkas av denna produkt. Störningen kan orsaka skada på annan utrustning. Du bör kontrollera om omgivande utrustning kan påverkas av produkten innan du börjar använda den. Innehållet i kartongen

Kontrollera att följande delar finns med i kartongen med din mottagare för trådlös tv-länk. De följer med för att hjälpa dig ställa in och använda din trådlösa tv-länk. Mottagarenhet Nätadapter SCART/RCA-kabel för audio/video Bruksanvisning XP SBC VL1405 04-08-2003 14:39 Pagina 86

SVENSKA Funktionsöversikt Produktillustrationer på pärmens insida A) Sändarenhet SBC VL1400 (medföljer ej) 1 Huvudströmbrytare växlar mellan stand-by och på. 2 På/Av-lampa rött ljus för stand-by, grönt ljus när apparaten är påslagen, blinkar när kommandon från fjärrkontrollen tas emot. 3 COPY SOURCE-knapp kopplar SCART-ingångarna 1,2,3 eller SCART OUT till SCART in/ut 4. 4 Copy source-indikationslampor visar vilken SCART-ingång (1,2 eller 3) som är kopplad till SCART- in/utgång 4. När indikationslampan inte lyser är SCART OUT kopplad till SCART in/utgång 4. 5 VIEW SOURCE-knapp väljer vilken SCART-ingång (1-4) som visas på sändarens SCART-utgång. 6 View source-indikationsdisplay visar vilket nummer på SCART-ingång som visas på sändarenhetens utgång. 7 AUTO-lampa visar om automatisk SCART-växling är möjlig (på) eller inte möjlig (av). 8 Infraröd fjärrkontrollsförstärkningsljus överför infraröd-kontrolljussignaler från mottagaren till videokällorna nedanför. 9 Kanalväljare växlar mellan audio/videosignalens frekvenskanaler för att reducera störningar till ett minimum. 10 SCART ingångsuttag (1-4) för anslutning till videokällor med SCART-utgång 11 SCART utgångsuttag för anslutning till huvud-tv:n 12 RCA ljud utgångsuttag för anslutning till en ljudförstärkare 13 Likströmsingång för anslutning till elnätet 14 Uttag fjärrkontrollsförstärkningssladd 15 Fjärrkontrollsförstärkningssladd fyra infrarödljus används istället för de infraröda fjärrkontrollförstärkningsljusen (A-8) för noggrannare kontroll av videokällorna. 16 SCART-kabel 17 Nätadapter 18 Fjärrkontrollsantenn XP SBC VL1405 04-08-2003 14:39 Pagina 87 SVENSKA

B) Mottagarenhet 19 Huvudströmbrytare växlar mellan stand-by och på. När mottagarenheten slås på eller av blir sändarenheten också påslagen eller avstängd automatiskt. 20 På/Av-lampa rött ljus för stand-by, grönt ljus när apparaten är påslagen, blinkar när fjärrkontrollkommandon tas emot. 21 Mottagare fjärrkontrollssignaler tar emot fjärrkontrollskommandon som sänds till mottagarenheten för att styra videokällorna. 22 Ingång källa upp (+) / ner (-) knappar väljer vilken av de fyra videokällor som är anslutna till sändarenheten som ska visas på den tredje tv:n. 23 Kanalväljare växlar mellan audio/videosignalens frekvenskanaler för att reducera störningar till ett minimum. 24 SCART utgångsuttag för anslutning till den tredje-tv:n 25 Likströmsingång för anslutning till elnätet 26 SCART-kabel 27 Nätadapter 28 Fjärrkontrollsantenn XP SBC VL1405 04-08-2003 14:39 Pagina 88

SVENSKA Ställa i ordning din trådlösa tv-länk Ställa in den trådlösa tv-länken SBC VL1400 1 Ställ in sändaren och mottagaren för den trådlösa tv-länken enligt bruksanvisningen som följde med apparaten. Se till att båda enheterna är inställda på samma frekvenskanal. STANDBY LINK S 2 Koppla på sändaren. Du kan nu ställa in och testa den extra mottagaren. Ställa in mottagarenheten Antenna 1 Ställ sändarkanalsväljaren (B-23) på samma kanal som sändaren. Channel

2 Ställ den extra mottagarenheten nära TV3. Kontrollera att mottagarenhetens framsida är så placerad att den kan ta emot fjärrkontrollskommandon. DC 12V 3 Anslut SCART-kablar från mottagarenheten till TV3. 4 Anslut nätadaptern till mottagarenheten.unit. 5 Sätt i nätadaptern för den extra mottagaren i ett vägguttag. Kontrollera att fjärrkontrollen fungerar 1 Slå på TV3 och mottagarenheten. Kontrollera att sändarenheten också är påslagen. STANDBY 2 Rikta videokällans fjärrkontroll mot mottagarenheten och växla mellan 'play' och 'stop'. På/Av-lampan (B-19) på mottagarenheten blinkar för att visa att den har tagit emot kommandot från fjärrkontrollen. STANDBY

3 Be en annan person att kontrollera om På/Av-lampan (A-1) på sändarenheten blinkar. Detta betyder att sändarenheten tar emot kontrollsignalerna från mottagarenheten. XP SBC VL1405 04-08-2003 14:39 Pagina 89 SVENSKA

4 Om På/Av-lampan (A-1) inte blinkar, flytta fjärrkontrollsantennen på endera enhets(A-18 eller B-28) baksida. På/Av-lampan på sändarenheten ska blinka när ett fjärrkontrollskommando ges på mottagarsidan. Om den trådlösa tv-länken VL1400 fungerade innan du installerade den extra mottagaren bör videokällan nu reagera. 5 Om videokällan inte reagerar på fjärrkontrollskommandot, försök justera sändarenhetens frampanel i linje med videokällan tills du får respons. 6 Om videokällan fortfarande inte reagerar installerar du fjärrkontrollssladden enligt beskrivningarna i anvisningarna för den trådlösa tv-länken VL1400. Använda den trådlösa TV-länken med TV3 Titta på och styra videokällor på TV3 1 Koppla på TV3. Det är den tredje tv:n, som är ansluten till mottagaren VL1405. TV1 behöver inte vara påkopplad för att du ska kunna titta på program på TV3. STANDBY 2 Tryck på påkopplingsknappen (B-19) för att koppla på mottagarenheten. När mottagaren är påkopplad kommer sändaren automatiskt på, och på TV3 visas då signalen som kommer in i den apparatens SCART-ingång. 3 Tryck på – eller + (B-22) på mottagarenheten för att välja vilken videokälla som ska visas. SCART-ingångarna 1> 2 > 3 > 4 visas i den ordningen. 4 Rikta fjärrkontrollen mot mottagaren för att styra videokällan. XP SBC VL1405 04-08-2003 14:39 Pagina 90

SVENSKA Problemlösning Om det uppstår något fel, ber vi dig först gå genom tipsen nedan. Om du inte kan lösa ett problem med hjälp av råden nedan kan du kontakta vår helpline (se "Behöver du hjälp?") eller vända dig till butiken. Försök aldrig att själv reparera enheten. Då gäller inte garantin längre. Kontrollera förs tatt alla kablarna sitter i rätt. Problem Lösning Ingen bild på TV3

• Se till att båda enheter är påslagna (A-2 och B-20 är gröna).
• Välj kanal EXT eller AV på TV3.
• Aktivera videokällan (TV-konverter: ström på; videobandspelare/DVD-spelare: avspelning).
• Välj rätt videokälla på Mottagarenheten.
• Välj samma kanal på både Sändar- och Mottagarenheterna.
• Om en videobandspelare är videokälla kontrollera då att rätt SCART-uttag på videobandspelaren används (Ext1 eller Ext2 - se videobandspelarens bruksanvisning). Dålig bild/ ljudkvalitet på TV3

Kabelprogrammet du tittar på försvinner efter några minuter

• Avaktivera det automatiska beredskapsläget på videobandspelaren. (Se bruksanvisningen för videobandspelaren). Fel bild på TV3

• Välj kanal EXT eller AV på TV3.
• Välj en annan videokälla på mottagarenheten.
• Aktivera videokällan (TV-konverter: ström på; videobandspelare/DVD-spelare: avspelning).
• Växla SCART-uttagen på sändarenheten.
• Ställ om till en annan frekvenskanal på båda enheterna. Fel bild på TV1

• Välj rätt EXT eller AV kanal på TV1 (se TV:ns bruksanvisning).
• Välj rätt videokälla med VIEW SOURCE-knappen (A-5).
• Välj ett vanligt programnummer. Flytta försiktigt runt mottagarenheten tills du får bra bild och ljud. Flytta försiktigt runt sändarenheten tills du får bra bild och ljud. Välj en annan frekvenskanal för båda enheter. Minska avståndet mellan sändar- och mottagarenheten (<30m). XP SBC VL1405 04-08-2003 14:39 Pagina 91 SVENSKA

Videokällorna från den TV3 kan inte styras

• Rikta fjärrkontrollen direkt mot mottagarenheten och se till att det inte finns några hinder mellan. (B-19 måste blinka).
• Se till att det inte finns någon annan trådlös apparat (trådlösa hörlurar, högtalare, RF-kontrollsignaler) som stör fjärrkontrollen.
• Avståndet mellan fjärrkontrollen och mottagarenheten får vara högst 6 meter*.Var noga med att det inte är längre än så.
• Se till att sändarenheten och mottagarenheten står minst 5 meter ifrån varandra.
• Se till att den fjärrkontroll som hör till videokälllan används för att styra den.
• Flytta fjärrkontrollens förstärkningssladd på videokällan, eller placera ljuset 5-10 cm framför videokällan. Surrljud när fjärrkontrollen används

• Flytta omkring mottagarenheten försiktigt tills surrljudet försvinner.
• Flytta omkring sändarenheten försiktigt tills surrljudet försvinner.
• För vissa typer av TV-apparater går inte detta problem att lösa. 'Easylink' fungerar inte

• Kontrollera att både din TV och videobandspelare stödjer denna funktion. (Se TV:ns och videobandspelarens bruksanvisning).
• Använd Easylink-kompatibla eller fullständiga SCART-kablar. Det blir bara svartvita bilder vid S-VHS video

• Välj CVBS video-utgångsformat för din S-VHS videobandspelare när SCART-ingång 1 eller 2 används (kontrollera videobandspelarens bruksanvisning). Det visas inga bilder på TV1, TV2 och TV3 från DVD-spelaren

• Anslut DVD-spelaren till SCART-ingång 3 eller 4 (båda stödjer RGB).
• Ställ in utformatet CVBS video för din DVD-spelare. (Se bruksanvisningen för videobandspelaren.)

• beror på fjärrkontrollsignalernas styrka och batteriets laddning. XP SBC VL1405 04-08-2003 14:39 Pagina 92

• Bild-och ljudkvaliteten kan påverkas vid användning av mikrovågsugnar. Andra trådlösa system (Bluetooth, trådlösa nätverk etc.) kan också inverka negativt på bild-och ljudkvaliteten.
• Din trådlösa TV-länk använder sig av RF-signaler (signaler på radiofrekvens). Den är därför känslig för samma slags störningar som påverkar GSM-system, transistorradioapparater och andra RF-baserade produkter.
• Om samma videokälla väljs för båda TV-apparaterna får du samma program på TV-apparaterna.
• Din trådlösa TV-länk är inte begränsad till ett visst rum eller hus. Du kan använda den var som helst i eller i närheten av huset. Andra personer i närheten av ditt hem (upp till det största användningsavståndet) som också använder en trådlös TV-länk som är inställd på samma kanal, kan därför se på de program som kommer från din videokälla.
• För att inte riskera att blanda ihop olika fjärrkontrollkommandon rekommenderar vi dig att inte använda en TV som videokälla.
• Vissa inbyggda videobandspelare (TV/videokombinationer) kan inte användas med den trådlösa TV-länkens sändarenhet (beroende på märke och typ).
• Videokällor kan inte styras trådlöst om infrarödsignalens bärvågsfrekvens går utanför räckvidden 32kHz till 57kHz.
• Radiovågssäkerhet: När den trådlösa TV-länken är påslagen sänder den ut och tar emot radiovågor. Den trådlösa TV-länken uppfyller kraven i de standarder som definierats för den.
• Den trådlösa TV-länkens sändarenhet kan stödja funktionen nedladdning av kanaler på high-end TV-apparater och videobandspelare. (Denna funktion kallas även 'Follow-TV', 'Easylink', 'SmartLInk', 'AV-Link', 'MEGALogic', 'TV-Link' eller 'Q-Link'). Fullständiga SCART-kablar som stödjer denna funktion måste användas.
• Philips trådlösa TV-länk har ett användningsavstånd på upp till 100 meter utomhus.Väggar,tak och andra störr föremål kan reducera användningsavståndet till omkring 30 meter inomhus. XP SBC VL1405 04-08-2003 14:39 Pagina 93 SVENSKA Tekniska specifikationer Allmänt Stödda videostandarder Strömmatning Förbrukning under drift:

7 W (både sändar- och mottagarenhet) Mottagarenhet SCART- uttag: Videoingång: Räckvidd Utgång: stereo audio / video: CVBS CVBS (gul RCA-kontakt) Upp till 100 meter utomhus, upp till 30 meter inomhus

6.1 cm (B) x 14.6 cm (D) x 15 cm (H)

Dimensioner: Ljus-/videosändning Fjärrkontrollssändning Bärarfrekvens: Antal frekvenskanaler: Modulationstyp: Sändareffekt: Antenner: 2,4 GHz fyra (kan vara färre, beroende på lokala bestämmelser) <10mW Inbyggda Bärarfrekvens: Modulationstyp: Sändareffekt: Räckvidd för IR-mottagning: Bärarfrekvensområde: Fjärrkontrollssladd: Fjärrkontrollsantenn: 433,92 MHz <10 mW Upp till 6 meter 32 kHz – 57 kHz Ja, 4 infrarödljus Antenner baktill på båda enheter Om du behöver hjälp? Om du har några frågor rörande VL1405, är du välkommen att ringa vår hjälptelefon. Numret hittar du på sidan 2. Läs igenom den här bruksanvisningen noga innan du ringer. Du kan själv lösa de flesta problem. Modellnumret för den trådlösa tv-länken är VL1405. Inköpsdatum: _____ dag
