BEDIENUNGSANLEITUNG SBCVL1405 PHILIPS

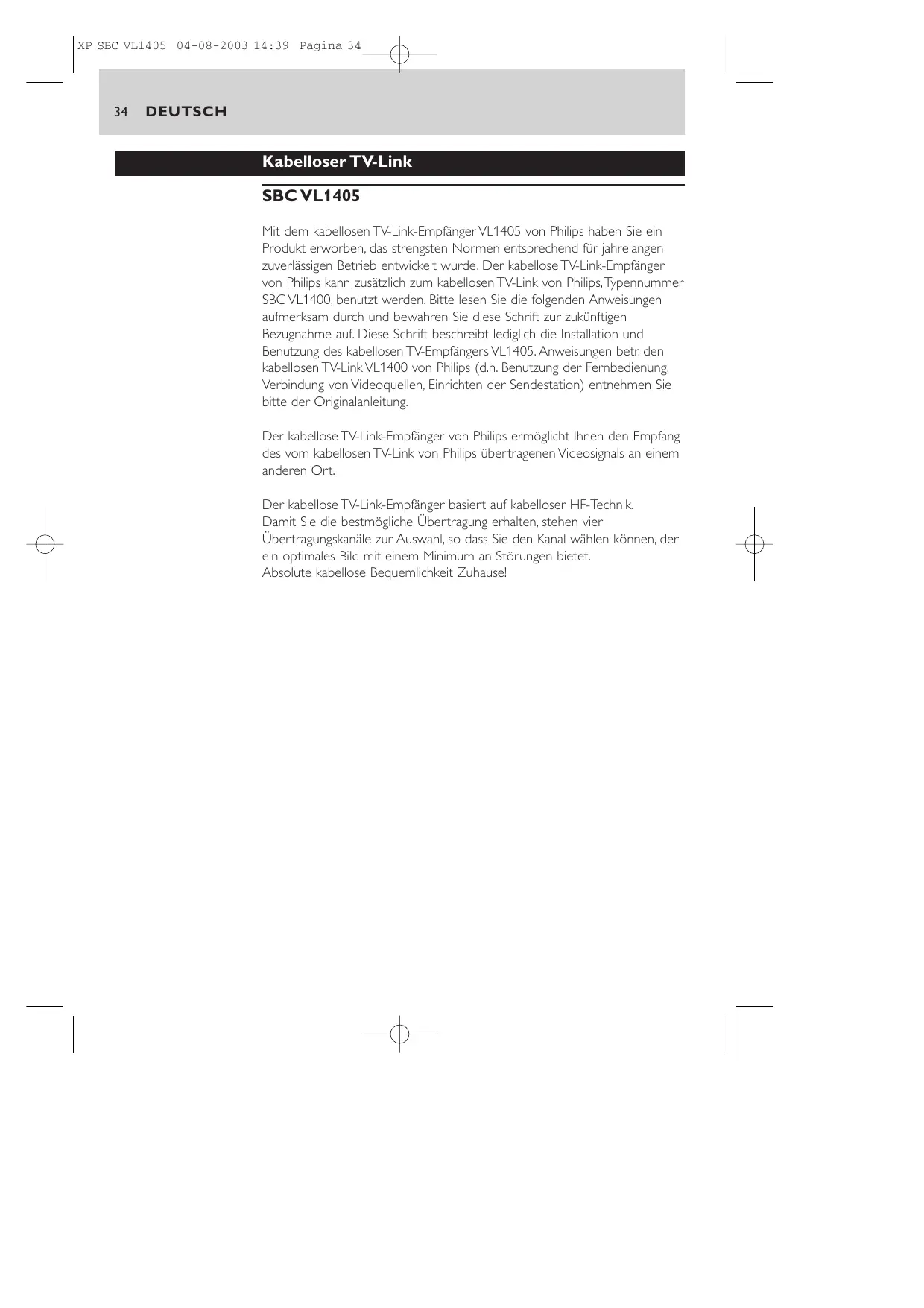

DEUTSCH Kabelloser TV-Link SBC VL1405 Mit dem kabellosen TV-Link-Empfänger VL1405 von Philips haben Sie ein Produkt erworben, das strengsten Normen entsprechend für jahrelangen zuverlässigen Betrieb entwickelt wurde. Der kabellose TV-Link-Empfänger von Philips kann zusätzlich zum kabellosen TV-Link von Philips,Typennummer SBC VL1400, benutzt werden. Bitte lesen Sie die folgenden Anweisungen aufmerksam durch und bewahren Sie diese Schrift zur zukünftigen Bezugnahme auf. Diese Schrift beschreibt lediglich die Installation und Benutzung des kabellosen TV-Empfängers VL1405. Anweisungen betr. den kabellosen TV-Link VL1400 von Philips (d.h. Benutzung der Fernbedienung, Verbindung von Videoquellen, Einrichten der Sendestation) entnehmen Sie bitte der Originalanleitung. Der kabellose TV-Link-Empfänger von Philips ermöglicht Ihnen den Empfang des vom kabellosen TV-Link von Philips übertragenen Videosignals an einem anderen Ort. Der kabellose TV-Link-Empfänger basiert auf kabelloser HF-Technik. Damit Sie die bestmögliche Übertragung erhalten, stehen vier Übertragungskanäle zur Auswahl, so dass Sie den Kanal wählen können, der ein optimales Bild mit einem Minimum an Störungen bietet. Absolute kabellose Bequemlichkeit Zuhause! XP SBC VL1405 04-08-2003 14:39 Pagina 35 DEUTSCH

Wichtige Informationen

• Bitte lesen Sie sich die folgenden Anweisungen sorgfältig durch und heben Sie diese Schrift zur späteren Bezugnahme auf.
• Jede Videoquelle, der Hauptfernseher und das Zweitgerät müssen über SCART-Anschlüsse verfügen.
• Zwei SCART-Kabel sind im Lieferumfang enthalten; für die Videoquellen, die Sie anschließen, benötigen Sie weitere SCART-Kabel.
• Videoquelle: beliebige Satellitenempfänger, Pay-TV Decoder Box (entweder digital oder analog),Videorecorder (VCR), DVD-Spieler, Camcorder, Game-Konsole, PC mit TV-Out-Funktionalität usw.
• In der vorliegenden Anleitung bezeichnen wir die angeschlossenen Fernsehgeräte wie folgt: - TV1 - Der an die Sendestation des kabellosen TV-Links VL1400 angeschlossene Hauptfernseher. - TV2 - Der an die Empfangsstation des kabellosen TV-Links VL1400 angeschlossene Zweitfernseher. - TV3 - Der an den VL1405-Empfänger angeschlossene Drittfernseher.
• Es ist eventuell hilfreich, die Bedienungsanleitungen der Fernseher und Videoquellen griffbereit zu haben. Sicherheitsvorkehrungen
• Benutzen Sie dieses Produkt nicht an einem feuchten Ort oder in der Nähe von Wasser.
• Setzen Sie dieses Produkt nicht extremer Wärme aus.
• Öffnen Sie dieses Produkt nicht; sollten Sie technische Schwierigkeiten haben, bringen Sie es bitte zu Ihrem Philips-Händler.
• Decken Sie dieses Produkt nicht ab.
• Schließen Sie die Netzteile nur an eine Stromquelle an, die mit 220-240 V Wechselspannung / 50 Hz gespeist wird.
• Benutzen Sie ausschließlich die beiliegenden Netzteile oder Netzteile, die der Sicherheitsnorm EN60950 entsprechen und folgende Spezifikationen erfüllen: 12 V Gleichspannung / 300 mA.
• Unzulänglich geschützte oder empfindliche elektronische Geräte können durch den Einsatz dieses Produktes beeinträchtigt werden. Diese Störung kann beide Geräte beschädigen. Bitte prüfen Sie, ob in direkter Umgebung befindliche Geräte von diesem Produkt beeinflusst werden können, bevor Sie es erstmals benutzen. Inhalt der Verpackung

Bitte überprüfen Sie, dass die folgenden Gegenstände in der Box des kabellosen TV-Link-Empfängers enthalten sind. Mit ihrer Hilfe können Sie Ihren drahtlosen TV-Link einrichten und benutzen. Sendestation Wechselstromnetzadapter SCART/RCA Audio/Video-Kabel Bedienungsanleitung XP SBC VL1405 04-08-2003 14:39 Pagina 36

DEUTSCH Funktionen im Überblick Produktabbildungen auf der ausklappbaren Seite A) Sendestation SBC VL1400 (nicht mitgeliefert) 1 Netzschalter schaltet die Sendestation zwischen Bereitschaft und EIN um. 2 Kontrollleuchte rot im Bereitschaftsmodus, grün im eingeschalteten Zustand, blinkt bei Empfang von Befehlen der Fernbedienung 3 COPY SOURCE-Taste verbindet die SCART-Eingänge 1,2,3 oder SCART OUT mit SCART-Ein-/Ausgang 4. 4 Kontrollleuchten für Kopierquelle zeigen an, welcher SCART-Eingang (1,2 oder 3) mit SCART-Ein-/Ausgang 4 verbunden ist. Wenn kein Licht leuchtet, ist SCART OUT mit SCART-Ein-/Ausgang 4 verbunden. 5 VIEW SOURCE-Taste Auswahl, welcher SCART-Eingang (1-4) auf dem SCART-Ausgang der Sendestation ausgegeben wird 6 Bildquellenanzeige zeigt die Nummer des SCART-Eingangs an, die am Ausgang der Sendestation zu sehen ist. 7 AUTO-Leuchte zeigt an, ob die automatische SCART-Umschaltung aktiviert (on) oder abgeschaltet (off) ist. 8 Kontrollleuchten für Fernbedienung überträgt die Infrarotsignale der Fernbedienung von der Empfangsstation an die Videoquellen darunter. 9 Schalter für Übertragungskanal schaltet die Frequenzkanäle für das Audio-/Videosignal zur Minimierung von Störungen um. 10 SCART Eingangs- (1-4) Verbinder für den Anschluss an SCART-aktivierte Videoquellen 11 SCART-Ausgangsverbinder für den Anschluss an den Hauptfernseher 12 RCA Sound-Ausgangsverbinder für den Anschluss an einen Audioverstärker 13 Gleichstromnetzeingang für den Anschluss an das Netz 14 Anschluss für Fernbedienungsverlängerungskabel 15 Fernbedienungsverlängerungskabel vier Infrarotleuchten anstelle der Infrarotleuchten der Fernbedienungsverlängerung (A-8) für eine präzisere Steuerung der Videoquellen. 16 SCART-Kabel 17 Netzteil 18 Fernbedienungsantenne XP SBC VL1405 04-08-2003 14:39 Pagina 37 DEUTSCH

B) Empfangsstation 19 Netzschalter schaltet die Empfangsstation zwischen Bereitschaft und EIN um. Wenn die Empfangsstation ein- oder ausgeschaltet wird, wird die Sendestation automatisch ebenfalls ein- oder ausgeschaltet. 20 Kontrollleuchte rot im Bereitschaftsmodus, grün im eingeschalteten Zustand, blinkt bei Empfang von Befehlen der Fernbedienung 21 Signalempfänger für Fernbedienung empfängt Fernbedienungsbefehle, die an die Sendestation geschickt werden, um die Videoquellen zu steuern. 22 Tasten Eingangsquelle auf (+) / ab (-) zur Wahl einer der vier an die Sendestation angeschlossenen Videoquellen zum Anschauen auf dem Drittfernseher 23 Schalter für Übertragungskanal schaltet zur Minimierung von Störungen die Frequenzkanäle für das Audio-/Videosignal um. 24 SCART-Ausgangsverbinder für den Anschluss an den Drittfernseher 25 Gleichstromnetzeingang für den Anschluss an das Netz 26 SCART-Kabel 27 Netzteil 28 Fernbedienungsantenne XP SBC VL1405 04-08-2003 14:39 Pagina 38

DEUTSCH Installation Ihres drahtlosen TV-Link-Gerätes Einrichten des kabellosen TV-Links SBC VL1400 1 Richten Sie die Sende- und Empfangsstation des kabellosen TV-Links lt. Beschreibung in der dem Gerät beiliegenden Bedienungsanleitung ein. Achten Sie darauf, dass beide Geräte auf denselben Kanal eingestellt sind. STANDBY LINK S 2 Schalten Sie die Sendestation ein. Jetzt können Sie den zusätzlichen Empfänger einrichten und prüfen. Einstellung der Empfangsstation Antenna Channel

1 Stellen Sie den Übertragungskanalschalter (B-23) auf denselben Kanal wie den Sender ein. 2 Positionieren Sie die zusätzliche Empfangsstation in der Nähe von TV3. Stellen Sie sicher, dass die Front der Empfangsstation so positioniert ist, dass sie Befehle von der Fernbedienung empfangen kann. DC 12V 3 Verlegen Sie ein SCART-Kabel zwischen Empfangsstation und TV3. 4 Schließen Sie den Netzadapter an die Empfangsstation an. 5 Stecken Sie den Netzadapter des zusätzlichen Empfängers in die Netzsteckdose. Prüfen der Funktion der Fernbedienung 1 Schalten Sie TV3 und die Empfangsstation ein. Stellen Sie sicher, dass auch die Sendestation eingeschaltet ist STANDBY 2 Halten Sie die Fernbedienung der Videoquelle auf die Empfangsstation und schalten zwischen Wiedergabe und Stop hin und her. Die Kontrollleuchte (B-19) an der Empfangsstation blinkt als Signal, dass sie den Befehl von der Fernbedienung erhalten hat. STANDBY

3 Lassen Sie durch eine zweite Person prüfen, ob die Kontrollleuchte (A-1) an der Sendestation blinkt. Diese zeigt an, ob das Signal der Fernbedienung von der Empfangsstation übertragen wird. XP SBC VL1405 04-08-2003 14:39 Pagina 39 DEUTSCH

4 Wenn die Kontrollleuchte (A-1) nicht blinkt, richten Sie die Fernbedienungsantennen an der Rückseite der Geräte neu aus (A-18 oder B-28). Die Kontrollleuchte an der Sendestation sollte nun blinken, wenn ein Befehl der Fernbedienung auf der Empfängerseite ausgesendet wird. Wenn der kabellose TV-Link VL1400 vorschriftsmäßig funktionierte, bevor Sie den zusätzlichen VL1405-Empfänger installierten, sollte die Videoquelle ansprechen. 5 Wenn die Videoquelle nicht auf die Fernbedienung reagiert, versuchen Sie, die Gerätefronten von Sendestation und Videoquelle erneut in einer Linie übereinander auszurichten, bis Sie eine Reaktion erhalten. 6 Wenn die Videoquelle nach wie vor nicht anspricht, installieren Sie das Fernbedienungsverlängerungskabel lt. Beschreibung in der Bedienungsanleitung für den kabellosen TV-Link VL1400. Verwenden des kabellosen TV-Link an TV3 Betrachten und Kontrollieren von Videoquellen am TV3 1 Schalten Sie TV3 ein. Hierbei handelt es sich um das an den VL1405-Empfänger angeschlossene Fernsehgerät. Zum Anschauen von Videoprogrammen auf TV3 braucht TV1 nicht eingeschaltet zu werden. STANDBY 2 Betätigen Sie die Netztaste (B-19), um die Empfangsstation einzuschalten. Bei eingeschalteter Empfangsstation wird die Sendestation automatisch eingeschaltet und zeigt TV3 das Signal auf seinem SCART-Eingang an. 3 Drücken Sie die Taste – oder + (B-22) an der Empfangsstation, um die anzuzeigende Videoquelle zu wählen. Die Auswahl erfolgt in der Reihenfolge SCART-Eingang 1> 2 > 3 > 4 4 Zur Steuerung der Videoquelle richten Sie die Fernbedienung auf die Empfangsstation. XP SBC VL1405 04-08-2003 14:39 Pagina 40

DEUTSCH Fehlerbehebung Wenn eine Störung auftritt, überprüfen Sie zuerst die nachstehenden Punkte. Wenn Sie eine Störung nicht durch Befolgen dieser Ratschläge beheben können, wenden Sie sich an den Helpline (siehe ‚Wird Hilfe benötigt?‘) oder an Ihren Händler.Versuchen Sie niemals, das Gerät selbst zu öffnen, weil dies zum Erlöschen der Garantie führt. Bitte prüfen Sie zuerst, ob alle Kabel richtig angeschlossen sind. Problem Lösung Kein Bild auf TV3

• Stellen Sie sicher, dass beide Geräte eingeschaltet sind (A-2 und B-20 sind grün).
• Wählen Sie den Kanal EXT oder AV an TV3.
• Aktivieren Sie die Videoquelle (Set-Top-Box: Einschalten;VCR/DVD: Wiedergabe).
• Wählen Sie die korrekte Videoquelle an der Empfangsstation.
• Wählen Sie denselben Frequenzkanal an Sende- und Empfangsstation.
• Wenn ein VCR die Videoquelle ist, stellen Sie sicher, dass der richtige SCART-Anschluss des VCR verwendet wird (Ext1 oder Ext2 - siehe Bedienungsanleitung des VCR). Schlechtes Bild oder schlechter Ton auf TV3

• Bewegen Sie die Empfangsstation langsam hin und her, bis Sie eine gute Bild- und Tonqualität erhalten.
• Bewegen Sie die Sendestation langsam hin und her, bis Sie eine gute Bild- und Tonqualität erhalten.
• Wechseln Sie mit beiden Geräten auf einen anderen Kanal.
• Verringern Sie den Abstand zwischen Sende- und Empfangsstation (<30m). Das Kabelprogramm, das Sie sich ansehen, verschwindet nach mehreren Minuten

• Deaktivieren Sie den automatischen Standby-Modus des Videorecorders. (Siehe Videorecorder-Bedienungsanleitung.) Falsches Bild auf TV3

• Wählen Sie den Kanal EXT oder AV an TV3.
• Wählen Sie eine andere Videoquelle an der Empfangsstation.
• Aktivieren Sie die Videoquelle (Set-Top-Box: Einschalten;VCR/DVD: Wiedergabe).
• Wechseln Sie die SCART-Anschlüsse an der Sendestation.
• Schalten Sie an beiden Geräten auf einen anderen Kanal um. Falsches Bild auf TV1

• Wählen Sie den richtigen EXT- oder AV-Kanal an TV1 (siehe Bedienungsanleitung des Fernsehers).
• Wählen Sie die korrekte Videoquelle mit der Taste VIEW SOURCE (A-5).
• Wählen Sie einen tatsächlich belegten Programmplatz. XP SBC VL1405 04-08-2003 14:39 Pagina 41 DEUTSCH

Keine Ansteuerung der Videoquellen von TV3 möglich

• Richten Sie die Fernbedienung direkt auf die Empfangsstation und achten Sie darauf, dass sich zwischen den Geräten keine Hindernisse befinden (B-19 muss blinken).
• Achten Sie darauf, dass sich keine anderen drahtlosen Geräte (kabellose Kopfhörer, Lautsprecher, HF-Steuersignale) störend auf die Fernbedienung auswirken.
• Der größtmögliche Übertragungsbereich zwischen der Fernbedienung und der Empfangsstation beträgt 6 Meter*; achten Sie darauf, dass Sie sich innerhalb dieses Bereiches befinden.
• Stellen Sie sicher, dass Sende- und Empfangsstation mindestens 5 Meter voneinander entfernt aufgestellt sind.
• Stellen Sie sicher, dass die richtige Fernbedienung für die jeweilige Videoquelle verwendet wird.
• Positionieren Sie die Fernbedienungsverlängerung an der Videoquelle neu oder stellen Sie das Auge 5-10 cm vor der Videoquelle auf. Brummendes Geräusch bei Benutzung der Fernbedienung Fernbedienung

• Bewegen Sie die Empfangsstation langsam, bis das brummende Geräusch aufhört.
• Bewegen Sie die Sendestation langsam, bis das brummende Geräusch bis das brummende Geräusch aufhört.
• Bei einigen TV-Typen werden Sie dieses Problem nicht beheben können. Easylink-Funktion arbeitet nicht.

• Prüfen Sie, ob sowohl TV als auch VCR diese Funktion unterstützen (siehe Bedienungsanleitungen von TV und VCR).
• Verwenden Sie Easylink-kompatible oder vollständig belegte SCART-Kabel. S-VHS-Video gibt nur Schwarzweißbild aus

• Wählen Sie das CVBS-Videoausgabeformat für Ihren S-VHS-VCR wenn Sie SCART-Eingang 1 oder 2 nutzen (siehe Bedienungsanleitung des VCR). DVD-Spieler gibt auf TV1,TV2 oder TV3 kein Bild aus

• Schließen Sie den DVD-Player an SCART-Eingang 3 oder 4 an
• (beide unterstützen RGB).
• Wählen Sie das CVBS-Videoausgabeformat für Ihren DVD-Spieler. (Siehe Handbuch des DVD-Spielers.)

• Abhängig von Signalstärke der Fernbedienung und Batteriezustand. XP SBC VL1405 04-08-2003 14:39 Pagina 42

DEUTSCH Allgemeine Anmerkungen

• Die Bild-und Tonqualität wird von Mikrowellengeräten beeinflusst. Ander drahtlose Systeme (Bluetooth, Wireless-LANs, usw.) können sich auf die Bild-und Tonqualität ebenfalls ungünstig auswirken und umgekehrt.
• Der kabellose TV-Link ist ein Produkt,das mit Hochfrequenzübertragung (HF) arbeitet. Daher können beim Betrieb dieselben Störungen wie bei Mobilfunktelefonen, tragbaren Radios und anderen Produkten mit HF-Übertragung auftreten.
• Wenn für beide TV-Geräte dieselbe Videoquelle gewählt wird, bekommen Sie auf beiden Fernsehern dasselbe Programm.
• Der Einsatz des kabellosen TV-Link ist nicht auf einen Raum oder auf ein Gebäude beschränkt. Sie können das Gerät überall im Haus und in der Umgebung des Hauses einsetzen. Daher kann sich auch jemand in der Umgebung Ihres Hauses (bis zum maximalen Übertragungsbereich), der auch einen auf denselben Kanal eingestellten kabellosen TV-Link besitzt, dieselben Programme ansehen, die in Ihrer Videoquelle abgespielt werden.
• Um die Vermischung von Befehlen der Fernbedienung zu vermeiden,ist es nicht ratsam, ein Fernsehgerät als Videoquelle zu verwenden.
• Einige integriert VCRs (TV-VCR-Kombinationen) können mit der Sendestation nicht verwendet werden (abhängig von Hersteller und Typ).
• Videoquellen können nicht fernbedient werden, wenn sich die Trägerfrequenz des IR-Signals außerhalb des Bereichs zwischen 32 kHz und 57 kHz befindet.
• Radiowellenunbedenklichkeit:Wenn der kabellose TV-Link eingeschaltet ist, sendet und empfängt das Gerät Radiowellen. Der kabellose TV-Link entspricht den für Geräte seiner Gattung vorgeschriebenen Richtlinien.
• Die Sendestation unterstützt die Übertragungsfunktion von Kanälen (auch bekannt unter ‘Follow-TV’, ‘Easylink’, ‘SmartLink’, ‘AV-Link’, ‘MEGALogic’, ‘TV-Link’ oder ‘Q-Link’) von hochwertigen TV- und Videogeräten. Es müssen vollständig belegte SCART-Kabel verwendet werden, die diese Funktion unterstützen.
• Der Philips kabellose TV-Link hat einen Übertragungsbereich von bis zu 100 Metern im Freien. Wände, Decken und andere große Gegenstände können den wirksamen Übertragungsbereich unter Umständen auf bis zu 30 Meter im Haus reduzieren. XP SBC VL1405 04-08-2003 14:39 Pagina 43 DEUTSCH

Technische Daten Allgemeines Unterstützte Videostandards: Stromversorgung: Leistungsaufnahme:

7 W (Sende- und Empfangsstation) Empfangsstation SCART-Anschluss: Unterstützte Videostandards: Betriebsbereich: Ausgang: Stereo Audio / Video: CVBS

Bis zu 100 Meter im Freien; bis zu 30 Meter drinnen

6.1 cm (B) x 14.6 cm (T) x 15 cm (H)

Abmessungen: Audio- / Videoübertragung Trägerfrequenz: Anzahl Kanäle: 2,4 GHz vier (oder je nach den vor Ort geltenden Bestimmungen weniger) <10mW integriert Modulationstypn: Übertragungsleistung: Antennen: Fernbedienungsübertragung Trägerfrequenz: Modulationstyp: Übertragungsleistung: Empfangsbereich für IR-Signale: Trägerfrequenzbereich: Fernbedienungsverlängerungskabel: Fernbedienungsantenne: 433,92 MHz <10 mW Bis zu 6 Meter 32 kHz – 57 kHz Ja, 4 Infrarotleuchten Antennen an der Rückseite beider Stationen Benötigen Sie Hilfe? Wenn Sie Fragen zu dem VL1405 haben sollten, wenden Sie sich bitte an Ihre Helpline. Die Telefonnummer können Sie der Liste auf Seite 2 entnehmen. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie anrufen. Sie werden die meisten Probleme selbst lösen können. Die Modellnummer für den drahtlosen TV-Link lautet VL1405. Kaufdatum:
