GEBRUIKSAANWIJZING SBCVL1405 PHILIPS

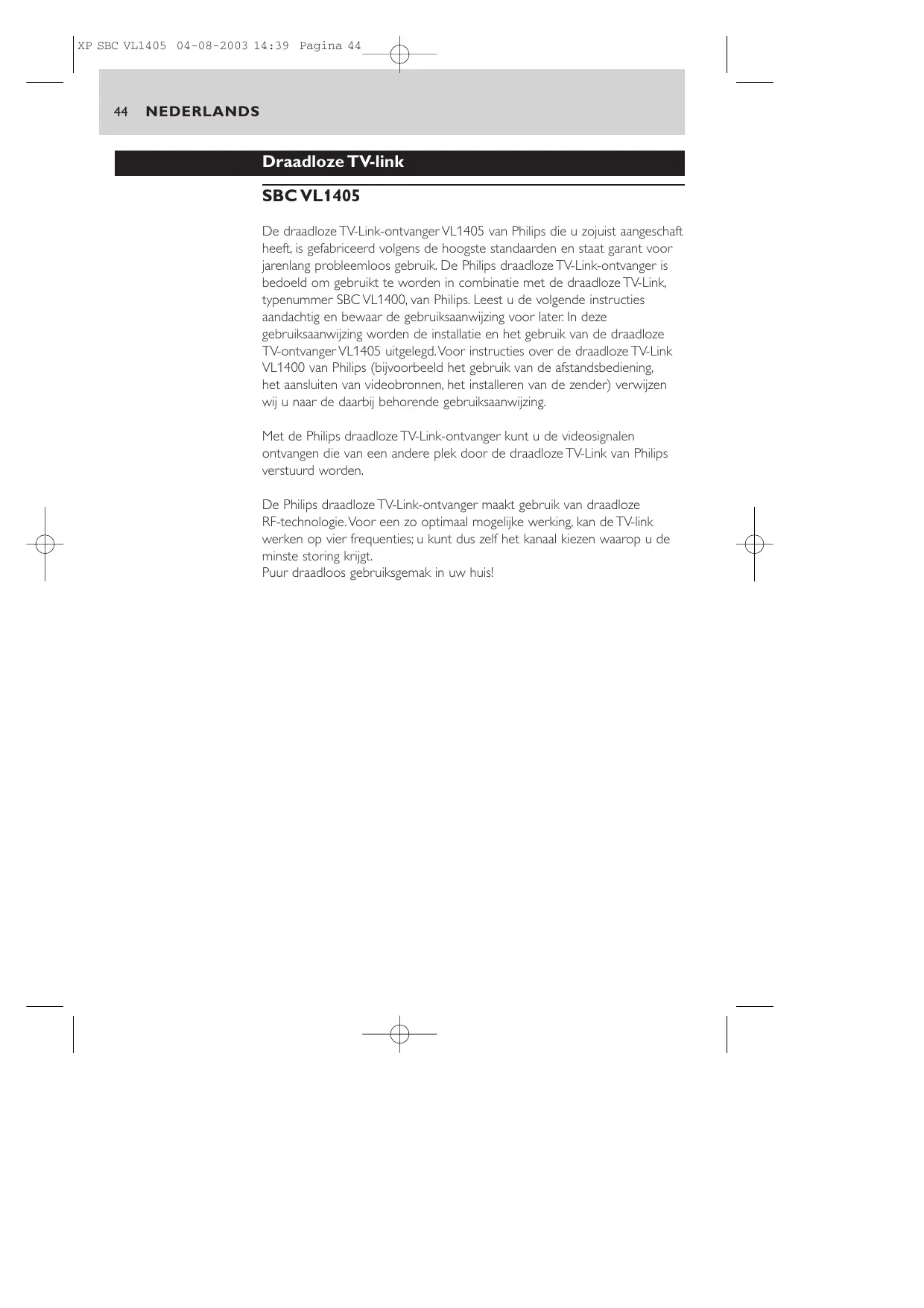

NEDERLANDS Draadloze TV-link SBC VL1405 De draadloze TV-Link-ontvanger VL1405 van Philips die u zojuist aangeschaft heeft, is gefabriceerd volgens de hoogste standaarden en staat garant voor jarenlang probleemloos gebruik. De Philips draadloze TV-Link-ontvanger is bedoeld om gebruikt te worden in combinatie met de draadloze TV-Link, typenummer SBC VL1400, van Philips. Leest u de volgende instructies aandachtig en bewaar de gebruiksaanwijzing voor later. In deze gebruiksaanwijzing worden de installatie en het gebruik van de draadloze TV-ontvanger VL1405 uitgelegd.Voor instructies over de draadloze TV-Link VL1400 van Philips (bijvoorbeeld het gebruik van de afstandsbediening, het aansluiten van videobronnen, het installeren van de zender) verwijzen wij u naar de daarbij behorende gebruiksaanwijzing. Met de Philips draadloze TV-Link-ontvanger kunt u de videosignalen ontvangen die van een andere plek door de draadloze TV-Link van Philips verstuurd worden. De Philips draadloze TV-Link-ontvanger maakt gebruik van draadloze RF-technologie.Voor een zo optimaal mogelijke werking, kan de TV-link werken op vier frequenties; u kunt dus zelf het kanaal kiezen waarop u de minste storing krijgt. Puur draadloos gebruiksgemak in uw huis! XP SBC VL1405 04-08-2003 14:39 Pagina 45 NEDERLANDS

Belangrijke informatie

• Lees deze handleiding zorgvuldig en bewaar deze om ook later nog eens iets na te kunnen zoeken
• De videobronnen,de hoofd-TV en de tweede TV moeten alle zijn voorzien van SCART-connectors.
• Er worden twee SCART-kabels meegeleverd;u heeft echter nog extra SCART-kabels nodig om de videobronnen aan te sluiten.
• Onder ‘videobron’ wordt verstaan een satellietontvanger, settop box (digitaal of analoog), videorecorder (VCR), dvd-speler, camcorder, gameconsole, pc met tv-out-mogelijkheid enzovoort.
• In deze gebruiksaanwijzing wordt als volgt naar de aangesloten tv’s verwezen: - TV1 - De hoofd-tv, aangesloten op de zender van de draadloze TV-Link VL1400. - TV2 - De tweede tv, aangesloten op de ontvanger van de draadloze TVLink VL1400. - TV3 - De derde tv, aangesloten op de ontvanger VL1405.
• Het kan handig zijn om de handleidingen van de TV’s en de videobron(nen) bij de hand te hebben. Veiligheidsrichtlijnen
• Gebruik dit product niet in vochtige ruimtes of in de buurt van water.
• Stel dit product niet aan te hoge temperatuur bloot.
• Open dit product niet. Breng het naar uw Philips dealer als er zich technische problemen voordoen.
• Dek het product niet af.
• Sluit de adapters alleen op een voeding van 220-240 V AC / 50Hz aan.
• Gebruik alleen de meegeleverde netadapters of een type dat voldoet aan veiligheidsnorm EN60950 en aan de volgende specificaties: 12 V DC / 500 mA.
• Uw product en de omgeving: de werking van onvoldoende afgeschermde of gevoelige elektronische apparatuur kan worden gestoord door het gebruik van dit product. Deze storing kan tot ongelukken leiden. Controleer svp voordat u dit product gaat gebruiken of er geen apparatuur in de nabije omgeving is die gestoord kan worden door dit product. Inhoud van de verpakking

Controleert u of de volgende onderdelen in de doos van de draadloze TV-Link-ontvanger verpakt zijn. U heeft deze nodig voor het installeren en het gebruik van uw draadloze TV-Link. De zender Een netadapter Een SCART/RCA-audio/videokabel De gebruiksaanwijzing XP SBC VL1405 04-08-2003 14:39 Pagina 46

NEDERLANDS Overzicht van de functies Afbeelding van het apparaat op de binnenflap A) Zender SBC VL1400 (niet bijgeleverd) 1 Aan/uit-knop gebruik deze knop om de zender om te schakelen tussen stand-by en AAN. 2 Voedingsindicatielampje licht rood op in stand-by modus resp. groen zodra het apparaat is ingeschakeld en knippert zodra commando’s worden ontvangen van de afstandsbediening. 3 COPY SOURCE-knop druk op deze knop om de SCART-ingangen 1, 2, 3 resp. de SCART uitgang met SCART in-/uitgang 4 te verbinden. 4 Indicatielampje COPY SOURCE licht op. dit lampje geeft aan welke SCART-ingang (1, 2 of 3) is verbonden met SCART in-/uitgang 4. Wanneer geen indicatielampje brandt, dan is de SCART-uitgang doorverbonden met SCART in-/uitgang 4. 5 VIEW SOURCE-knop gebruik deze knop om de SCART-ingang (1-4) te kiezen die wordt bekeken via de SCART uitgang van de zender. 6 Indicatie VIEW SOURCE geeft het nummer weer van de SCART-ingang waarheen op via de zenderuitgang wordt gekeken. 7 AUTO-lampje geeft aan of de automatische SCART-selectie is geactiveerd (aan) of gedeactiveerd (uit). 8 Infraroodlampjes booster afstandsbedieningssignaal zenden infraroodafstandsbedieningssignalen van de ontvanger naar de videobronnen daaronder. 9 Kanaalkeuzeschakelaar gebruik deze schakelaar om het kanaal voor audio/video signaaloverdracht te kiezen waarop u de minste storing krijgt. 10 SCART ingangsconnectors (1-4) voor het aansluiten van videobronnen met een SCART-connector 11 SCART uitgangsconnector voor het aansluiten van de hoofd-tv 12 RCA audio-uitgangsconnector voor het aansluiten van een audioversterker 13 DC-voedingsaansluiting voor het aansluiten op het lichtnet 14 Connector booster afstandsbedieningssignalen 15 Booster afstandsbedieningssignalen er worden nu vier afzonderlijke infraroodlampjes gebruikt in plaats van de infraroodlampjes van de booster (A-8) voor een meer nauwkeurige bediening van de videobronnen. 16 SCART-kabel 17 Netadapter 18 Antenne afstandsbediening XP SBC VL1405 04-08-2003 14:39 Pagina 47 NEDERLANDS

B) Ontvanger 19 Aan/uit-knop gebruik deze knop om de ontvanger om te schakelen tussen stand-by en AAN. Wanneer de ontvanger aan resp. uit wordt gezet, dan gaat tevens de zender aan resp. uit. 20 Voedingsindicatielampje licht rood op in stand-by modus resp. groen zodra het apparaat is ingeschakeld en knippert zodra commando's worden ontvangen van de afstandsbediening. 21 Ontvanger afstandsbedieningssignalen zorgt voor de ontvangst van de afstandsbedieningssignalen die naar de zender worden gestuurd voor het bedienen van de videobronnen. 22 Ingangskeuzeknoppen omhoog (+) / omlaag (-) gebruik deze knoppen om één van de vier videobronnen te kiezen die aangesloten zijn op de zender voor weergave op de derde tv. 23 Kanaalkeuzeschakelaar gebruik deze schakelaar om het kanaal voor audio/video signaaloverdracht te kiezen waarop u de minste storing krijgt. 24 SCART uitgangsconnector voor het aansluiten van de derde tv 25 DC-voedingsaansluiting voor het aansluiten op het lichtnet 26 SCART-kabel 27 Netadapter 28 Antenne afstandsbediening XP SBC VL1405 04-08-2003 14:39 Pagina 48

NEDERLANDS Gebruiksklaar maken van de draadloze TV-Link Installeren van de draadloze TV-Link VL1400 1 Installeer de zender en de ontvanger van de draadloze TV-Link zoals beschreven in de gebruiksaanwijzing die bij het apparaat zat. Zorg ervoor dat beide onderdelen op hetzelfde kanaal staan. STANDBY LINK S 2 Schakel de zender in. U kunt nu de extra ontvanger installeren en testen. Installeren van de ontvanger Antenna 1 Zet de kanaalkeuzeschakelaar (B-23) op hetzelfde kanaal als de zender. Channel

2 Plaats de extra ontvanger vlakbij TV3. Zorg ervoor dat de voorzijde van de ontvanger zodanig staat dat de ontvanger signalen afkomstig van de afstandsbediening kan ontvangen. DC 12V 3 Sluit de SCART-kabel aan tussen ontvanger en TV3. 4 Sluit de netadapter aan op de ontvanger. 5 Steek de stekker van de netadapter van de extra ontvanger in het stopcontact. Werking afstandsbediening controleren 1 Zet TV3 en de ontvanger aan. Zorg ervoor dat de zender eveneens aan staat. STANDBY 2 Richt de afstandsbediening van de videobron op de ontvanger en schakel tussen play en stop. Het voedingsindicatielampje (B-19) op de ontvanger knippert nu ten teken dat de ontvanger de commando's van de afstandsbediening heeft ontvangen. STANDBY

3 Vraag iemand anders om te controleren of het voedingsindicatielampje (A-1) op de zender knippert. Dit geeft aan dat de zender de commando's van de ontvanger ontvangt. XP SBC VL1405 04-08-2003 14:39 Pagina 49 NEDERLANDS

4 Wanneer het voedingsindicatielampje (A-1) niet knippert, verplaats dan de antenne van de afstandsbediening aan de achterzijde van beide units (A-18 of B-28). Het voedingsindicatielampje van de zender dient nu te knipperen zodra een commando wordt gegeven via de afstandsbediening aan ontvangerzijde. Als de draadloze TV-Link VL1400 goed werkte voor u de extra ontvanger VL1405 installeerde dan hoort de videobron te reageren. 5 Wanneer de videobron niet reageert op het commando van de afstandsbediening, lijn dan de voorzijde van de zender opnieuw uit op de voorzijde van de videobron, totdat deze wel reageert. 6 Wanneer de videobron nog steeds niet reageert, sluit dan het uitbreidingssnoer voor bedienen op afstand aan zoals beschreven in de gebruiksaanwijzing van de draadloze TV-Link VL1400. Draadloze TV-link gebruiken via TV3 Bekijken en bedienen van videobronnen op TV3 1 Schakel TV3 in. Dit is de tv die aangesloten is op de ontvanger VL1405. TV1 hoeft niet ingeschakeld te zijn om naar videoprogramma’s te kijken op TV3. STANDBY 2 Druk op de aan/uit-knop (B-19) om de ontvanger in te schakelen. Als de ontvanger ingeschakeld wordt dan wordt de zender automatisch ingeschakeld en geeft TV3 het signaal weer dat via de SCART-ingang binnenkomt. 3 Druk op de knop – of + (B-22) op de ontvanger om de videobron te kiezen die u wilt weergeven. De keuzevolgorde is SCART-ingang 1> 2 > 3 > 4 4 Richt de afstandsbediening naar de ontvanger om de videobron te bedienen. XP SBC VL1405 04-08-2003 14:39 Pagina 50

NEDERLANDS Verhelpen van storingen Als zich een probleem voordoet, controleer dan eerst de punten op de onderstaande lijst. Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen, neem dan contact op met de helpdesk (zie ‘Hulp nodig?’) of raadpleeg uw leverancier. Probeer in geen geval zelf de set te repareren want dan vervalt de garantie. Controleer eerst alle kabels om zeker te zijn dat ze op de juiste manier aangesloten zijn. Probleem Oplossing Geen beeld op TV3

• Zorg ervoor dat beide units aan staan (A-2 en B-20 zijn groen).
• Kies het EXT of AV kanaal op TV3.
• Activeer de videobron die u wilt bekijken (settop box: power on; videorecorder/DVD: afspelen).
• Kies de juiste videobron op de ontvanger.
• Kies hetzelfde kanaal op zowel de ontvanger als de zender.
• Wanneer een videorecorder als bron wordt gebruikt, zorg er dan voor dat de juiste SCART connector wordt gebruikt op de videorecorder (Ext1 of Ext2 – raadpleeg de handleiding bij uw videorecorder). Slechte beeld-/ geluidskwaliteit op TV3

• Verplaats de ontvanger zolang, totdat u een goede beeld- en geluidskwaliteit heeft.
• Verplaats de zender zolang, totdat u een goede beeld- en geluidskwaliteit heeft.
• Zet beide units op een ander kanaal.
• Verklein de afstand tussen de zender en ontvanger (<30 m). Het kabelprogramma waar u naar kijkt, verdwijnt na enkele minuten

• Schakel de automatische stand-by-functie van de videorecorder uit. (Zie de gebruiksaanwijzing van de videorecorder). Verkeerd beeld op TV3

• Kies het EXT of AV kanaal op TV3.
• Kies een andere videobron op de ontvanger.
• Activeer de videobron die u wilt bekijken (settop box: power on; videorecorder/DVD: afspelen).
• Verwissel de SCART connectors op de zender.
• Zet beide onderdelen op een ander frequentiekanaal. Verkeerd beeld op TV1

• Kies het juiste EXT of AV kanaal op TV1 (raadpleeg de handleiding bij uw TV).
• Kies de juiste videobron met de VIEW SOURCE-knop (A-5).
• Kies een willekeurig ander programma. XP SBC VL1405 04-08-2003 14:39 Pagina 51 NEDERLANDS

De videobronnen kunnen niet from TV3

• Richt de afstandsbediening recht naar de ontvanger en controleer of er geen obstakels in de weg staan (B-19 moet knipperen).
• Controleer of er geen andere draadloze apparatuur is (draadloze hoofdtelefoon, luidsprekers, hf-besturingen) die de afstandsbediening verstoort.
• De max. afstand tussen de afstandsbediening en de ontvanger is 6 meter*; overschrijd deze afstand niet.
• Zorg ervoor dat de zender en de ontvanger meer dan 5 meter uit elkaar staan.
• Zorg ervoor dat u de afstandsbediening gebruikt van het apparaat dat u wilt bedienen.
• Verplaats het infraroodoog van de versterkingsunit op de videobron of plaats dit 5-10 cm voor de videobron. Zoemend geluid als de afstandsbediening gebruikt wordt

• Verplaats de ontvanger zolang, totdat het zoemend geluid weg is.
• Verplaats de zender zolang, totdat het zoemend geluid weg is.
• Bij sommige typen TV's zal het niet lukken dit probleem op te lossen. 'Easylink' functie werkt niet

• Controleer of zowel uw TV als uw videorecorder deze functie ondersteunen (raadpleeg de handleidingen bij de TV en videorecorder).
• Gebruik Easylink-compatibele of volledig bedrade SCART-kabels. Enkel zwart/witbeeld vanaf een

• Kies het CVBS video output-formaat voor uw S-VHS videorecorder wanneer u SCART ingang 1 of 2 wilt gebruiken (raadpleeg de handleiding bij uw videorecorder). S-VHS-videorecorder Geen beeld op vanaf een DVD-speler

• Sluit de DVD-speler aan op SCART ingang 3 of 4 (beide ingangen ondersteunen RGB).
• Kies voor uw DVD-speler het video-uitgangsformaat CVBS. (Zie de gebruiksaanwijzing van de DVD-speler)

• afhankelijk van de sterkte van het afstandsbedieningssignaal en het batterijniveau. XP SBC VL1405 04-08-2003 14:39 Pagina 52

NEDERLANDS Algemene opmerkingen

• De beeld-en geluidskwaliteit worden gestoord door een magnetron. Ook kunnen ander draadloze systemen (Bluetooth, draadloze LAN’s, etc.) een negatieve invloed uitoefenen op de beeld- en geluidskwaliteit en vice versa.
• De draadloze TV-Link is een hoogfrequent, oftewel RF, product. Als gevolg daarvan kan de werking ervan door allerlei bronnen verstoord worden, zoals GSM’s, draagbare radio’s of andere hoogfrequente producten.
• Wanneer op beide TV's dezelfde videobron wordt gekozen, dan kunt u kijken naar hetzelfde programma op elk van de TV's.
• De draadloze TV-Link reikt verder dan één vertrek of één huis. U kunt hem overal in of rond het huis gebruiken. Als gevolg daarvan kan iedereen in de buurt van uw huis (binnen het max. ontvangstbereik) met een draadloze TV-Link die op hetzelfde kanaal staat afgesteld, de programma ’s bekijken van uw videobron.
• Om te voorkomen dat u afstandsbedieningscommando’s door elkaar haalt, raden wij u af een TV als videobron te gebruiken.
• In sommige gevallen kan de videorecorder van TV’s met een geïntegreerde video niet gebruikt worden in combinatie met de zender van de draadloze TV-Link (afhankelijk van merk en type).
• Videobronnen kunnen niet op afstand worden bediend wanneer de draaggolffrequentie van het infraroodsignaal buiten het bereik tussen 32 kHz en 57 kHz ligt.
• Radiogolven en veiligheid: Als de draadloze TV-Link ingeschakeld is, verzendt en ontvangt deze radiogolven. De draadloze TV-Link voldoet aan alle normen die daarop van toepassing zijn.
• De zender van de draadloze TV-link ondersteunt de kanaaldownloadfunctie van high-end TV's en videorecorders (deze functie staat ook wel bekend onder de namen 'Follow-TV', ‘Easylink’, ‘SmartLink’, ‘AV-Link’, ‘MEGALogic’, ‘TV-Link’ of ‘Q-Link’).Voor dit doel dient u volledig bedrade SCART-kabels, geschikt voor genoemde functie, aan te schaffen.
• De draadloze TV-Link van Philips heeft een ontvangstbereik van max. 100 m in de open lucht. Muren, plafonds en andere grote objecten kunnen het effectieve bereik binnenshuis tot zo’n 30 m. beperken. XP SBC VL1405 04-08-2003 14:39 Pagina 53 NEDERLANDS

Technische gegevens Algemeen Ondersteunde videostandaards: Voeding: Stroomverbruik:

7 W (zowel zender als ontvanger) Zender SCART connector: Ondersteunde videostandaards: Bedieningsbereik: Uitgang: stereo audio / video: CVBS

Tot 100 meter buiten; tot 30 meter binnenshuis

6.1 cm (B) x 14.6 cm (D) x 15 cm (H)

Afmetingen: Overbrenging geluid/beeld Zendfrequentie: Aantal kanalen: 2,4 GHz vier (kan minder zijn, afhankelijk van de lokale voorschriften) <10mW Ingebouwd Type modulatie: Zendvermogen: Antennes: Overbrenging afstandsbedieningsignaal Zendfrequentie: Type modulatie: Zendvermogen: Infraroodontvangstbereik: Zendfrequentiebereik: Booster snoer afstandsbediening: Booster antenne:

<10 mW Tot 6 meter 32 kHz – 57 kHz ja, voorzien van 4 infraroodogen antennes aan de achterkant van beide units Hulp nodig? Mocht u vragen over de VL1405 hebben, bel dan even naar de helpdesk voor advies! U vindt het nummer op pagina 2. Lees deze gebruiksaanwijzing zorgvuldig door voordat u belt. De meeste problemen kunt u namelijk zelf oplossen. Het typenummer van deze draadloze TV-Link is VL1405. Aankoopdatum:
