Tuotetyyppi	Langaton TV-linkkivastaanotin
Merkki	Philips
Malli	SBCVL1405
Mitat	6,1 cm (L) × 14,6 cm (S) × 15 cm (K)
Paino	Noin 300 g
Virransyöttö	220-240 V / 50 Hz verkkovirtalaitteen kautta 12 V DC / 300 mA
Virrankulutus	7 W (lähetin ja vastaanotin)
Yhteensopivat videostandardit	PAL / NTSC / SECAM
Audio/video-kantoaaltotaajuus	2,4 GHz
Lähetyskanavien määrä	4 kanavaa (paikallisten määräysten mukaan)
Kantama	Ulkona jopa 100 m, sisällä jopa 30 m
SCART-liittimet	4 sisääntuloa, 1 ulostulo
Äänilähtö	RCA-stereo
Tärkeimmät toiminnot	Videoiden/audion langaton vastaanotto, lähteen valinta, IR-kaukosäädin
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä hankaavia puhdistusaineita.
Turvallisuus	Älä avaa laitetta. Vältä kosteutta ja lämmönlähteitä. Käytä vain mukana toimitettua virtalähdettä.
Varaosat ja korjattavuus	Verkkolaite mukana. Jos ongelmia, ota yhteys Philipsin huoltopalveluun.
Yleistä tietoa	Toimii Philips SBC VL1400 -lähettimen kanssa. Mahdollistaa videolähteiden katselun toisessa televisiossa.

Usein kysytyt kysymykset - SBCVL1405 PHILIPS

Kuinka asennan SBCVL1405-vastaanottimen?

Kytke verkkolaite, liitä SCART-kaapeli vastaanottimen ja TV3-television väliin, ja aseta kanavavalitsin samalle kanavalle kuin lähetin.

Miksi TV3:ssa ei ole kuvaa?

Tarkista, että lähetin ja vastaanotin ovat päällä (vihreät merkkivalot), valitse oikea AV/EXT-sisääntulo TV3:ssa, ja varmista, että videolähde on aktiivinen. Tarkista myös, että kanavat vastaavat toisiaan.

Kuinka parannan kuvan ja äänen laatua?

Siirrä vastaanotinta tai lähetintä hieman häiriöiden vähentämiseksi, vaihda taajuuskanavaa ja pienennä etäisyyttä yksiköiden välillä (alle 30 m).

Mitä teen, jos kaukosäädin ei toimi?

Suuntaa kaukosäädin esteettömästi vastaanottimeen. Tarkista, että vastaanottimen merkkivalo vilkkuu. Varmista, ettei mikään muu langaton laite aiheuta häiriötä. Enimmäisetäisyys on 6 m.

Voinko käyttää vastaanotinta minkä tahansa television kanssa?

Vastaanotin vaatii television, jossa on SCART-sisääntulo. Se on yhteensopiva PAL-, NTSC- ja SECAM-standardien kanssa.

Mikä on järjestelmän enimmäiskantama?

Ulkona kantama voi olla jopa 100 m. Sisällä seinien vuoksi se on noin 30 m.

Kuinka valitsen videolähteen TV3:ssa?

Käytä vastaanottimen + ja - painikkeita selataksesi SCART-sisääntuloja 1–4. Kierros on 1 > 2 > 3 > 4.

Vastaanotin ei käynnisty, mitä teen?

Tarkista, että verkkolaite on kytketty oikein ja että pistorasia toimii. Merkkivalon pitäisi vaihtua punaisesta vihreäksi.

Voinko kytkeä useita vastaanottimia?

Kyllä, voit lisätä useita VL1405-vastaanottimia, joista jokainen on asetettu samalle kanavalle kuin lähetin. Varmista, ettet ylitä kantamaa.

Onko noudatettava turvallisuusohjeita?

Älä käytä laitetta kosteassa tilassa, älä altista sitä lämmölle, älä avaa sitä ja käytä vain mukana toimitettua virtalähdettä (12 V DC / 300 mA).

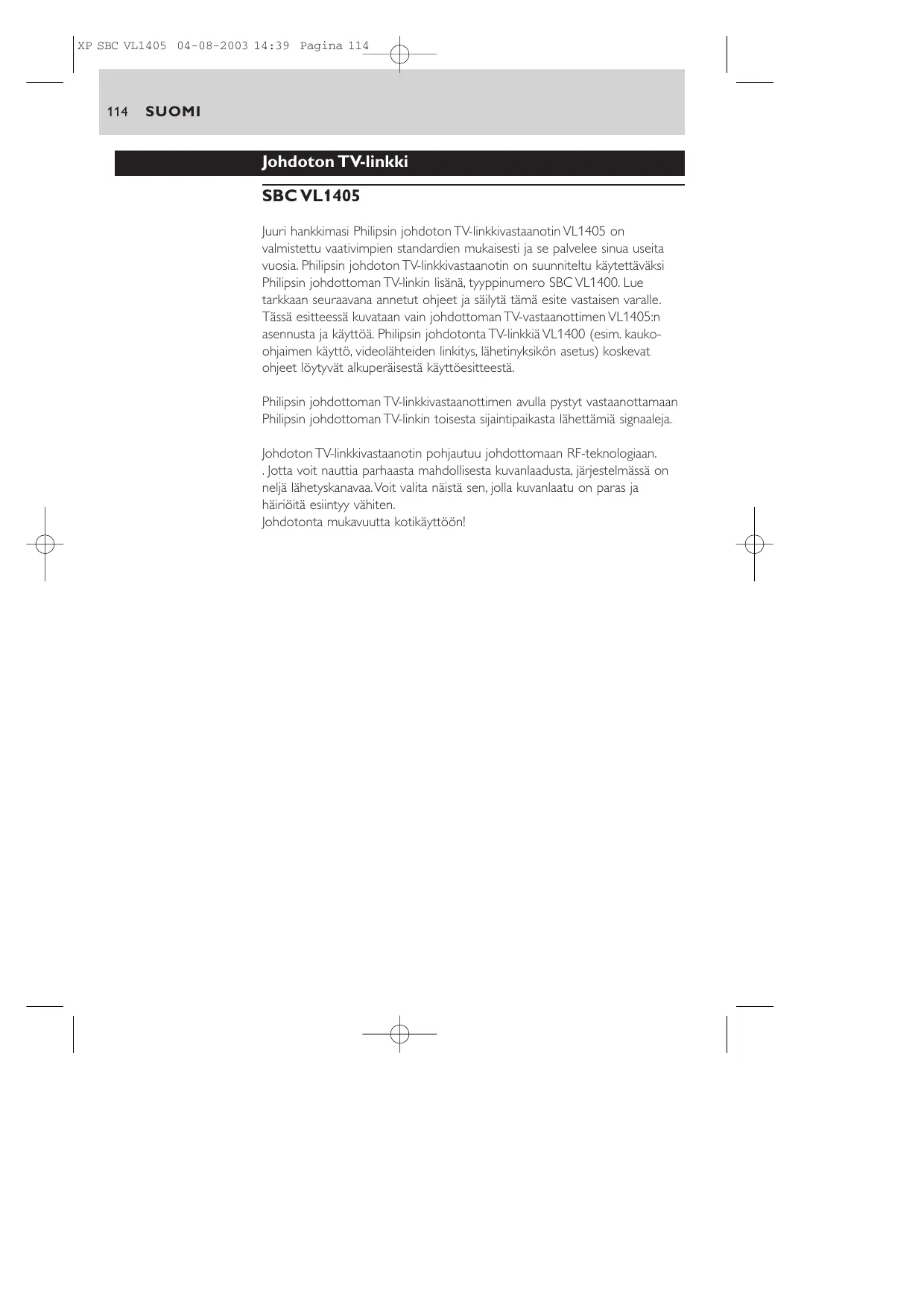

KÄYTTÖOHJE SBCVL1405 PHILIPS

Juuri hankkimasi Philipsin johdoton TV-linkkivastaanotin VL1405 on valmistettu vaativimpien standardien mukaisesti ja se palvelee sinua useita vuosia. Philipsin johdoton TV-linkkivastaanotin on suunniteltu käytettäväksi Philipsin johdottoman TV-linkin lisänä, tyyppinumero SBC VL1400. Lue tarkkaan seuraavana annetut ohjeet ja säilytä tämä esite vastaisen varalle. Tässä esitteessä kuvataan vain johdottoman TV-vastaanottimen VL1405:n asennusta ja käyttöä. Philipsin johdotonta TV-linkkiä VL1400 (esim. kauko-ohjaimen käyttö, videolähteiden linkitys, lähetysyksikön asetus) koskevat ohjeet löytyvät alkuperäisestä käyttöesitteestä.

Philipsin johdottoman TV-linkkivastaanottimen avulla pystyt vastaanottamaan Philipsin johdottoman TV-linkin toisesta sijaintipaikasta lähettämiä signaaleja.

Johdoton TV-linkkivastaanotin pohjautuu johdottomaan RF-teknologiaan. Jotta voit nauttia parhaasta mahdollisesta kuvanlaadusta, järjestelmässä on neljä lähetyskanavaa. Voit valita niistä sen, jolla kuvanlaatu on paras ja häiriöitä esiintyy vähiten.

Johdotonta mukavuutta kotikäyttöön!

Tärkeitä tietoja

• Lue huolella seuraavat ohjeet ja säilytä tämä esite viitteeksi tulevaisuuden varalta.
• Kaikissa kuvalähteissä sekä ykkös- ja kakkostelevisiossa on oltava SCART-liitännät.
• Laitteen mukana toimitetaan kaksi SCART-johtoa. Kunkin kuvalähteen yhdistämiseen tarvitaan lisäksi oma SCART-johto.
• Kuvalähteenä voidaan käyttää satelliittivastaanotinta, maksutelevision sovitinta (digitaalista tai analogista), kuvanauhuria, DVD-soitinta, kameranauhuria, pelikonsolia, TV-lähtimellä varustettua PC:tä yms.
• Näissä käyttöohjeissa viitataan liitettyihin televisioihin seuraavalla tavalla: - TV1 - Päätelevisio, liitetty johdottoman TV-linkin VL1400:n lähetysyksikköön.
• TV2 - Toinen televisio, liitetty johdottoman TV-linkin VL1400:n vastaanotinyksikköön.
• TV3 - Kolmas televisio, liitetty VL1405-vastaanottimeen.
• Television ja kuvalähteiden käyttöohjeet on hyvä pitää käsillä lisätietoja varten.

Turvavarotoimia

• Älä käytä tätä laitetta kosteissa tiloissa tai veden läheisyydessä.
• Älä altista tätä laitetta liialle kuumuudelle.
• Älä avaa laitteen koteloa.

Jos laitteeseen tulee joku vika, vie se Philips-myyjälle.

• Älä peitä tätä laitetta.
• Liitä verkkovirtamuunnin ainoastaan vaihtovirtaliitäntään 220-240 V AC / 50Hz.
• Käytä vain mukana toimitettuja verkkovirtamuuntimia tai vastaavia standardin EN60950 mukaisia 12 V DC / 300 mA -muuntimia.
• Tämän laitteen käyttö saattaa häiritä puutteellisesti suojattuja tai muuten herkkiä elektronisia laitteita. Häiriöt voivat puolestaan vahingoittaa muita laitteita. Tarkista ennen tämän tuotteen käyttämistä, ettei lähistöllä ole mitään laitteita, joiden toimintaa tämä laite saattaisi häiritä.

Pakkauksen sisältö

Varmista, että seuraavat osat on pakattu johdottoman TV-linkin vastaanotinlaatikkoon. Ne on tarkoitettu helpottamaan johdottoman TV-linkin asetusta ja käyttöä.

Vastaanotinyksikkö Vaihtovirtasovitusliitin - SCART/RCA-audio/videokaapeli Käyttöohjeet

Toimintoja koskeva katsaus - Tuotekuvaukset sisälipukkeessa

A) Lähetin SBC VL1400 (ei toimituksen mukana)

1 Virtapainike

lähettimen kytkeminen valmiustilasta toimintaan tai päinvastoin.

2 Virran merkkivalo

Valmiustilassa punainen, vihreä virran ollessa kytketty, välähtää vastaanotettaessa kauko-ohjaimen käskyjä.

3 COPY SOURCE -painike

Yhdistä SCART-tulon 1, 2 tai 3 tai SCART OUT -lähdön SCART-tuloon/-lähtöön 4.

4 Kopiointilähteen merkkivalot

Ilmoittaa, mikä SCART-tulo (1, 2 tai 3) on yhdistetty SCART-tuloon/-lähtöön 4. Jos mikään valoista ei pala, SCART OUT -lähtö on yhdistetty SCART-tuloon/-lähtöön 4.

Kuvalähteen valintapainike, jolla valitaan, mikä SCART-tulo (1-4) välittyy lähettimen SCART-lähtöön.

6 Kuvalähteen näyttö

Ilmoittaa lähettimen lähtöön näkyvän SCART-tulon numeron.

7 AUTO-merkkivalo

Ilmoittaa, onko automaattinen SCART-kytkentä käytössä (palaa) vai ei käytössä (ei pala).

8 Laajennetun infrapunakauko-ohjaimen valot

Lähettävät infrapunakauko-ohjaimen signaalit vastaanottimesta alla oleviin kuvalähteinä toimiviin laitteisiin.

Audio- ja videosignaalin taajuuskanavan valinta häiriöiden minimoimiseksi.

10 SCART-tulojen (1-4) liittimet

SCART-kytkentäisten videolähdelaitteiden liittämistä varten

11 SCART-liitäntä

televisioon liittämistä varten

12 RCA-liitäntä äänelle

audiovahvistimeen liittämistä varten

13 Tasavirtaliitäntä

verkkoliitäntää varten

14 Kauko-ohjaimen jatkojohdon liitäntä

15 Kauko-ohjaimen jatkojohto

neljä infrapunavaloa, joita käytetään laajennetun infrapunakauko-ohjaimen valojen (A-8) asemesta kuvalähteiden tarkempaan ohjaukseen.

16 SCART-johto

17 Verkkolaite

18 Kauko-ohjainantenni

B) Vastaanotinyksikkö

19 Virtapainike

vastaanottimen kytkeminen valmiustilasta toimintaan tai päinvastoin. Kun lähetysyksikkö kytketään päälle tai pois päältä, vastaanotinyksikön toiminta kytkeytyy tai katkeaa samalla.

20 Virran merkkivalo

valmiustilassa punainen, vihreä virran ollessa kytketty, välähtää vastaanotettaessa kauko-ohjaimen käskyjä.

21 Kauko-ohjainsignaalien vastaanotin

vastaanottaa kauko-ohjaimen komennot, jotka lähetetään lähetinyksikköön kuvalähteiden ohjausta varten.

22 Kuvasignaalin valintapainikkeet (+) ja (-)

painikkeilla valitaan neljästä lähetyksikköön yhdistetystä kuvalähteestä se, jota halutaan katsoa kolmannessa televisiossa.

23 Lähetyskanavan valitsin

audio- ja videosignaalin taajuuskanavan valinta häiriöiden minimoimiseksi.

24 SCART-lähtöliitäntä

kolmanteen televisioon liittämistä varten

25 Tasavirtaliitäntä

verkkoliitäntää varten

26 SCART-johto

27 Verkkolaite

28 Kauko-ohjainantenni

Johdottoman TV-linkin käyttö

Johdottoman TV-linkin SBC VL1400:n asetus

1 Aseta johdottoman TV-linkin lähetin- ja vastaanotinyksikkö tavalla, jota kuvataan laitteen mukana toimitetuissa käyttöohjeissa.

Varmista, että molemmat yksiköt on asetettu samalle kanavalle.

2 Kytke virta lähetinyksikköön.

Nyt voit asettaa ja testata lisävastaanottimen.

Vastaanotinyksikön asettaminen

1 Aseta lähettimen kanavakytkin (B-23) samalle kanavalle lähettimen kanssa.

2 Aseta lisävastaanotinyksikkö TV3:n lähelle.

Tarkasta, että lähetysyksikön etupaneeli on sellaisessa asennossa, että yksikkö voi vastaanottaa kauko-ohjaimen komennot.

3 Yhdistä vastaanotinyksikkö SCART-johdolla TV3:een.

4 Liitä virtasovitusliitin vastaanotinyksikköön.

5 Liitä lisävastaanottimen virtasovitusliitin verkkovirtaan.

Kauko-ohjaimen toiminnan tarkastus

1 Kytke TV3 ja vastaanotinyksikkö päälle.

Tarkasta, että lähetysyksikkö on myös päällä.

2 Suuntaa kuvalähteen kauko-ohjain vastaanotinyksikköä kohti ja paina vuorotellen play- ja stop-painikkeita.

Vastaanotinyksikön virran merkkivalo (B-19) välähtää merkkinä siitä, että se on vastaanottanut kauko-ohjaimen komennon.

3 Pyydä toista henkilöä tarkastamaan, että lähetysyksikön virran merkkivalo (A-1) välähtää.

Tämä on merkkinä siitä, että lähetysyksikkö vastaanottaa kauko-ohjainsignaalin vastaanotinyksiköltä.

4 Jos virran merkkivalo (A-1) ei välähdä, suuntaa jommankumman yksikön takana oleva kauko-ohjainantenni (A-18 tai B-28) uudelleen.

Lähetysyksikön virran merkkivalon tulisi nyt välähtää, kun kauko-ohjaimella lähetetään komento vastaanotinyksikköön. Jos VL1400:n johdoton TV-linkki toimi asianmukaisesti ennen ylimääräisen VL1405-vastaanottimen asennusta, videolähteen pitäisi reagoida.

5 Jos kuvalähde ei reagoi kauko-ohjaimen komentoon, aseta lähetysyksikön etupaneeli uudelleen kuvalähteen etupaneelin suuntaiseksi.

6 Jos videolähde ei edelleenkään reagoi, asenna kauko-ohjaimen lataajajohto kuten on kuvattu johdottoman TV-linkin VL1400:n käyttöohjeissa.

Johdottoman linkin käyttö TV3 kanssa

Videolähteiden katselu ja säätö TV3:ssa

1 Kytke virta TV3:een. Tämä on se televisio, joka on liitetty VL1405-vastaanottimeen.

TV1:n kytkeminen ei ole välttämätöntä video-ohjelmien katselemiseksi TV3-kanavalla.

2 Paina virtapainiketta (B-19) vastaanotinyksikön kytkemiseksi.

Kun vastaanotinyksikkö on kytketty, lähetinyksikkö kytkeytyy automaattisesti ja TV3:n näyttöön ilmestyy signaali sen SCART-sisääntulolla.

3 Kun vastaanottoyksikkö on kytketty, lähetysyksikkö kytkeytyy automaattisesti ja TV3:n näyttöön ilmestyy signaali sen SCART-sisääntulolla.

Valintasykli on SCART-sisääntulo 1 > 2 > 3 > 4

4 Kohdista kauko-ohjain vastaanotinyksikköön videolähteen säätämiseksi.

Vianetsintä
	Jos ilmenee ongelma, tarkista ensin seuraavassa luetellut seikat. Jos ongelmaa ei voida ratkaista naitä vihjeitä noudattamalla, ota yhteys helpline-linjaan (ksto osaa 'Apua?') tai ota yhteys myntiliikeeeseen. Älä koskaan yritä avata tuotten koteloa itse, muuten takuu ei ole voimassa. Tarkista ensimmäiseksi, että kaikki johdot ovat kunnolla paikoillaan.
Ongelma	Ratkaisu
TV3 ei tule kuvaa	· Varmista, että molemmat yksiköt on kytketty pälle (merkkivalot A-2 ja B-20 ovat vihreitä). · Valitse TV3 EXT- tai AV-kanava. · Käynnistä kuvalähde (sovit: virta pälle; kuvanauhuri/DVD: paina PLAY-painiketta). · Valitse lähetyksiköstä oikea kuvalähde. · Valitse vastaanotinyksiköstä ja lähetyksiköstä sama taajuuskanava. · Jos kuvalähteenä on kuvanauhuri, varmista että käytät siitä oikeaa SCART-liitäntä (Ext1 tai Ext2 - tarkasta kuvanauhurin käytöhjeesta).
TV3 laatu on huono	· Liiikuttele vastaanotinyksiköä varovasti, kunnes saat paremman kuvan ja äänen. · Liiikuttele lähetyksiköä varovasti, kunnes saat paremman kuvan ja äänen. · Valitse molemmista yksiköistä toinen tajuuskanava. · Pienennä lähetyksikön ja vastaanotinyksikön välistä etäisyyttä (oltava alle 30 m).
Katsomasi kaapeliohjelma*häviää näkyvistämuituman minuutin kuluttua	· Kytke irti videounahurin automaattinen valmiustila. (Katso videounahurin käytöopasta).
Väärä kuva TV3	· Valitse TV3 EXT- tai AV-kanava. · Valitse vastaanotinyksiköstä toinen kuvalähde. · Käynnistä kuvalähde (sovit: virta pälle; kuvanauhuri/DVD: paina PLAY-painiketta). · Vaihda lähetyksikön SCART-liitännät ketsenään. · Varmista, että molemmista yksiköistä on valittu sama kanava.
Väärä kuva TV1	· Valitse ykköstelevisiosta oikea EXT- tai AV-kanava (katso television käytöehjetta). · Valitse VIEW SOURCE -painikkeella (A-5) oikea kuvalähde. · Valitse oikea kanavanumero.
Ei pysty ohjaamaan kuvalähteitä TV3 käsin	• Suuntaa kauko-ohjain suoraan vastaanotinyksikköön ja vamista, että valillä ei ole esteitä. (merkkivalon B-19 täytyy valähtä). • Varmista, ettei lähistölä ole muita johdottomia laitteita (johdottomia kuulokkeita, kaiuttimia, infrapuna-ohjaussignaleja), jotka voivat aiheuttaa häririöitä kauko-ohjaimeen. • Kauko-ohjaimen ja vastaanotinyksikkön valinen etäisys saa olla enintään 6 metriä*. Tarkasta, ettet yritä ohjata laitetta tätä kauempaa. • Varmista, että lähetyksikkö ja vastaanotinyksikkö ovat vähintään 5 metrin päässä tosisstaan. • Varmista, että yritä ohjata kuvalähdettä sen omalla kauko-ohjaimella. • Aseta kauko-ohjaimen laajennusjohdon infrapunavalo toiseen kohtaan kuvalähteen pinnalle tai 5–10 cm:n päähän laitteen eteen.
Suriseva äni kauko-ohjainta käytettnäessä	• Siirtele vastaanotinyksikköä varovasti, kunnes suriseva äni lakkaa. • Siirtele lähetyksikköä varovasti, kunnes suriseva äni lakkaa. • Joissakin televisionissa tätä ongelmaa ei voi poistaa.
Easylink-toiminto ei toimi	• Tarkasta, että sekä televisiono ettt kuvanauhuri tukevat tätä ominaisuutta (katso näden laitteiden käytööhjeita). • Käytä Easylink-yhteensopivia tai täysin nastoitettuja SCART-johtoja.
S-VHS-nauhalta tulee vain mustavalkoinen kuva	• Valitse S-VHS-kuvanauhurille CVBS-videolähtöformaatti, kun käytä t SCART-lähtöä 1 tai 2 (katso kuvanauhurin käytööhjetta).
DVD-soittimesta tuleva kuva ei näy TV1, TV2 tai TV3	• Yhdistä DVD-soitin SCART-tuloon 3 tai 4 • (molemmat tukevat RGB-formaattia). • Valitse DVD-soittimesta CVBS-videolähtöformaatti. (Katso DVD-soittimen käytöopasta) * tähän vaikuttavat kauko-ohjainen signaalin voimakkuus sekä paristojen kunto.

Yleisiä ohjeita

• Mikroaaltouunin käyttö saattaa vaikuttaa kuvan ja äänen laatuun. Myös muut johdottomat järjestelmät (Bluetooth, johdottomat lähiverkot jne.) voivat heikentää kuvan ja äänen laatua, ja toisaalta TV-linkki voi häiritä näitä järjestelmiä.
• Johdoton TV-linkki on radiotaajuuksiin (RF) perustuva tuote. Siksi muut samalla periaatteella toimivat laitteet, kuten matkapuhelimet, kannettavat radiot ja muut radiotaajuuslaitteet voivat vaikuttaa sen suorituskykyyn.
• Jos kummastakin televisiosta on valittu sama kuvalähde, molemmissa näkyy sama ohjelma.
• Johdottoman TV-linkin toiminta ei rajoitu yhteen huoneeseen tai edes yhteen taloon. Voit käyttää sitä missä tahansa talon sisällä tai sen läheisyydessä. Tämän takia kuka tahansa, joka asuu lähettimesi toimintasäteen alueella ja omistaa johdottoman TV-linkin, joka on säädetty samalle kanavalle, voi katsella ohjelmaa, jota sinun kuvalähteesi lähettää.
• Kauko-ohjaimien komentojen sekaantumisvaaran vuoksi television käyttö kuvalähteenä ei ole suositeltavaa.
• Kaikki television sisäänrakennetut videonauhurit (TV-videonauhuriyhdistelmät) eivät sovellu käytettäväksi lähetysyksikön kanssa (riippuu laitteen merkistä ja tyypistä).
• Kuvalähteitä voi käyttää kauko-ohjaimella vain siinä tapauksessa, että infrapunasignaalin kantoaallon taajuus on välillä 32 -57 kHz.
• Radioaaltoturvallisuus: Kun Philipsin johdoton TV-linkki on kytketty päälle, se lähettää ja vastaanottaa radioaaltoja. Philipsin johdoton TV-linkki on siihen soveltuvien standardien mukainen.
• Lähetysyksikkö voi tukea modernien televisioiden ja kuvanauhureiden yhteistä kanavienviritystä (tätä ominaisuutta kutsutaan myös nimillä Follow-TV, Easylink, SmartLink, AV-Link, MEGALogic, TV-Link ja Q-Link.) Tämä toiminto vaatii täysin nastoitettujen SCART-johtojen käyttöä. Philipsin johdottoman TV-linkin toiminta-alue on avoimessa tilassa jopa 100 metriä. Seinät, katot ja muut isot esteet voivat rajoittaa toimintasäteen rakennuksen sisällä noin 30 metriin.

Tekniset tiedot
Yleistä	Laitteen tukemat kuvastandardit	PAL / NTSC / SECAM
	Virtalähde	220 - 240V AC / 50Hz
	Virran kulutus:	7 W (sekä lähetin- että vastaanotinyksikkö)
Vastaanotto-yksikkö	SCART-liitäntä:	Lähtö: stereo audio / video: CVBS
	Kuvan tuloliiäntä:	CVBS (keltainen RCA-liitin)
	Käyttoalue:	Enintään 100 metriä ulkona;enintään 30 metriä sisätiloissa
	Mitat:	6.1 cm (L) x 14.6 cm (S) x 15 cm (K)
Äänen/kuvansiirto	Kantoaallon taajuus:	2,4 GHz
	Kanavien märä:	neljä (voi olla vähemmän riippuenpaikallisista asetuksista)
	Modulointityppi:	FM
	Lähetysteho:	<10mW
	Antennit:	Sisään rakennettu
Kaukosäädin-järjestelmä	Kantoaallon taajuus:	433,92 MHz
	Modulointityppi:	AM
	Lähetysteho:	<10 mW
	Inftapunavastaanoton etäisys:	Enintään 6 m
	Kantoaallon taajuusalue:	32 kHz - 57 kHz
	Kauko-ohjaimen anturijohto:	On, 4 infrapunavaloa
	Kauko-ohjainantenni:	Antennit kummankin yksikön takana

Tarvitsetko apua?

Jos sinulla on jotain kysyttävää VL1405-johdottomasta, ota yhteyttä neuvontaamme! Löydät puhelinnumeron sivulta 2.

Lue tämä käyttöohje huolellisesti ennen soittamista. Voit ratkaista useimmat ongelmat itse.

Johdottoman TV-linkin mallin numero on VL1405.

Ostopäivä: //päivä /kuukausi /vuosi

Takuutodistus

Takuutodistus

Takuutodistus

vuoden takuu

vuosi takuu

Tyyppi: SBCVL1405

Sarjanumero:

Ostopäivä -

Jälleenmyyjän nimi, osoite ja allekirjoitus

6 kuukauden takuu ladattaville akuille

Ladattavilla akuilla on 6 kuukauden takuu
