| Tipo di prodotto | Ricevitore per collegamento TV wireless |
| Marca | Philips |
| Modello | SBCVL1405 |
| Dimensioni | 6,1 cm (L) × 14,6 cm (P) × 15 cm (H) |
| Peso | Circa 300 g |
| Alimentazione | 220-240 V / 50 Hz tramite adattatore di rete 12 V CC / 300 mA |
| Consumo elettrico | 7 W (trasmettitore e ricevitore) |
| Standard video compatibili | PAL / NTSC / SECAM |
| Frequenza portante audio/video | 2,4 GHz |
| Numero di canali di trasmissione | 4 canali (secondo le normative locali) |
| Portata | Fino a 100 m all'esterno, fino a 30 m all'interno |
| Connettori SCART | 4 ingressi, 1 uscita |
| Uscita audio | RCA stereo |
| Funzioni principali | Ricezione wireless di segnali video/audio, selezione della sorgente, telecomando IR |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. |
| Sicurezza | Non aprire l'apparecchio. Evitare l'umidità e le fonti di calore. Utilizzare solo l'adattatore fornito. |
| Pezzi di ricambio e riparabilità | Adattatore di rete fornito. In caso di problemi, contattare il servizio post-vendita Philips. |
| Informazioni generali | Funziona con il trasmettitore Philips SBC VL1400. Consente di visualizzare sorgenti video su un televisore secondario. |
Domande frequenti - SBCVL1405 PHILIPS
Domande degli utenti su SBCVL1405 PHILIPS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cuffie in formato PDF gratuitamente! Trova il tuo manuale SBCVL1405 - PHILIPS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SBCVL1405 del marchio PHILIPS.
MANUALE UTENTE SBCVL1405 PHILIPS
Instruzioni per l'uso
Instruções de uso
Odyiesxphoews
Brugsanvisining
Vejledning
Bruksanvisning
Käyttoohje
Schweiz/Suisse/Svizzera
0844 800 544
Suomi
0961580250
Sverige
0859852250
UK (United Kingdom)
0870 900 90 70
SBC VL1405/00

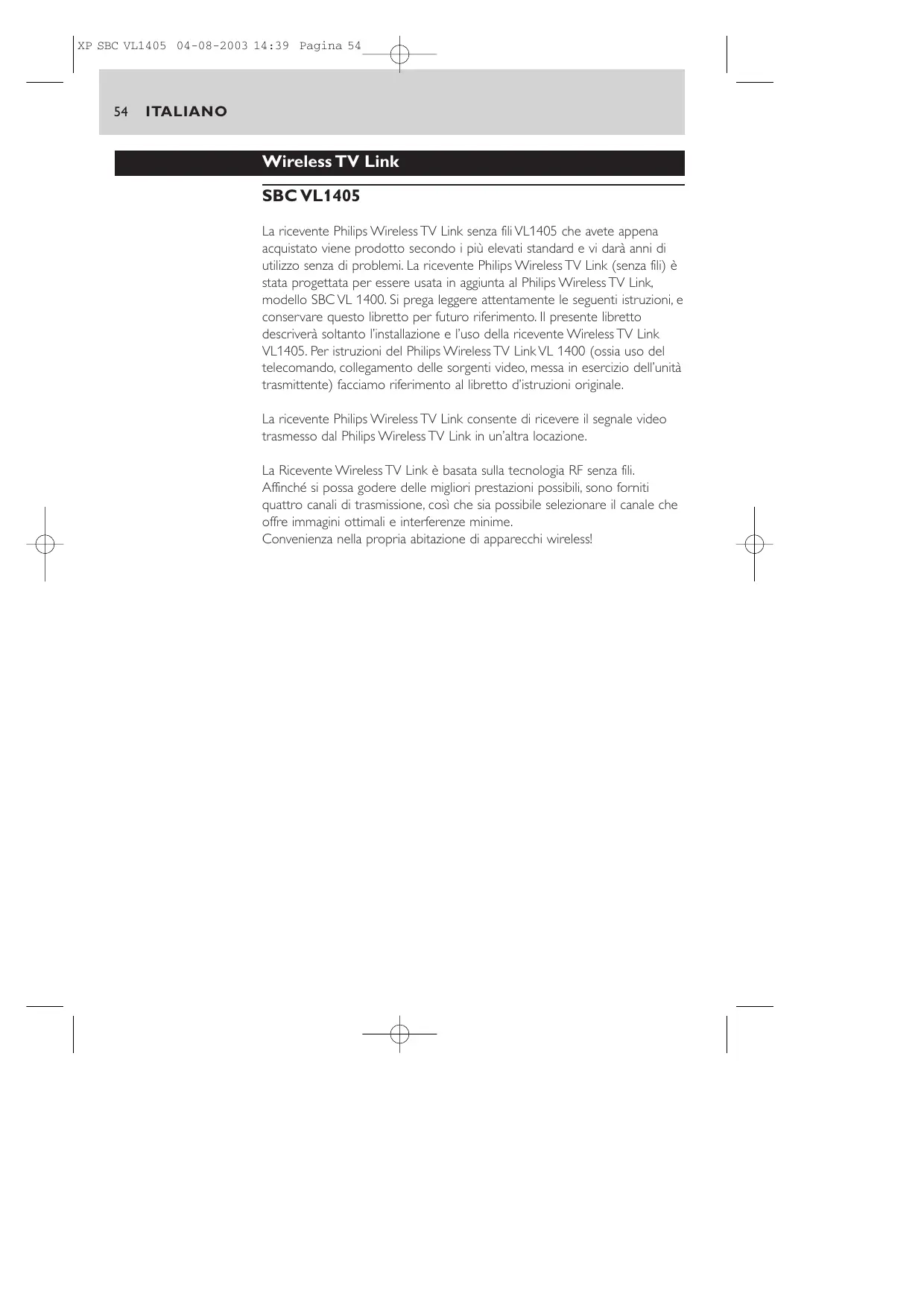

La ricevente Philips Wireless TV Link nelle fili VL1405 che avete appena acquistato viene prodotto secondo i più elevati standard e vi darà anni di utilizzo nella problema. La ricevente Philips Wireless TV Link (senza fili) è stata progettata per essere usata in aggiunta al Philips Wireless TV Link, modello SBC VL 1400. Si prega leggere attendamente le seguenti istruzioni, e conservare questo libretto per futuro riferimento. Il presente libretto descriptorerà soltanto l'installazione e l'uso della ricevente Wireless TV Link VL1405. Per istruzioni del Philips Wireless TV Link VL 1400 (ossia uso del telecomando, collegamento delle sorgenti video, messa in esercizio dell'unità trasmittente) facciamo riferimento al libretto d'istruzioni originale.
La ricevente Philips Wireless TV Link consente di ricevere il segnale video trasmesso dal Philips Wireless TV Link in un'altra locatione.
La Ricevente Wireless TV Link è basata sulla Tecnologia RF nelle fili. Affinché si possa godere delle migliorie prestazioni possibili, sono forniti quattro canali di trasmissione,osto che sa possible selezionare il canale che offre immagini ottimali e interferenze minime. Convenienza nella propria abitazione di apparecchi wireless!
Importante informazione
- Si prega leggere attendamente le seguenti istruzioni, e conservare quello libretto per futuro riferimento.
- Ciascuna sorgente video, l'apparecchio tevisivo principale e il secondo tevisore devono essere dotati di connettori SCART.
- Sono forniti in dotazione due cavi SCART; pertanto sono necessari cavi SCART supplementari per le sorgenti video che si desidera connettere.
- Una sorgente video potrebbe essere qualsiasi ricevente satellite; scatola di decodificazione Pay TV (sia digitale che analogica), registratore di video (VCR),lettore di DVD, videocamera, console di giochi, PC munito di uscita TV, ecc.
-
Nelle presenti istruzioni per l'uso nei facciamo riferimento alle TV collegate:
-
TV1 - La TV principale, collegata all'unità trasmittente del Wireless TV Link VL1400.
- TV2 - La seconda TV, collegata all'unità ricevente del Wireless TV Link VL1400.
-
TV3 - La terza TV, collegata alla ricevente VL1405.
-
Puo èsse utile tenere a portata di mano le istruzioni per l'uso degli apparecchi teilevisi e delle sorgenti video per la consulazione.
Precauzioni di sicurezza
- Non usare quello prodotto in luoghi umidi o nelle vicinanza di acqua.
- Non esporlo adecessivo calore.
- Non aprire il prodotto. Nell'eventualità di difficoltà di tipo tecico riportarlo al rivenditore Philips.
Non coprire quello prodotto. - Collegarlo solamenteagli adattatori di alimentazione di 220-240V CA/50Hz.
- Utilizzare solamente adattatori CA inclusi oppure un tipo che sia conforme allo standard EN60950 e che abbia le seguenti specifiche: 12VDC / 300mA
- Il funzionamento di apparecchi elettrici non opportunistamente protetti o di dispositivi elettronici ad alta sensibilità cui si sono presi. I am not sure how to do this myself, but it is a good idea to do so.
Contenuto dell'imballaggio
Si prega controllare che i seguenti articioli siano stati imballati nella scatola della ricevente del Wireless TV Link. Questi vengono forniti per assistere aMETTERE SU ed usare il Wireless TV Link.
Unitàtrasmittente
- Adattatore dell'alimentazione CA
- Due cavi audio/video SCART/RCA
- Istruzioni per l'uso
Panorama dell'installazione - Ilustrazioni del prodotto all'interno della copertura
A) Unità trasmittente SBC VL1400 (non fornito)
1 Pulsante di accensione
commuta il trasmettiore tra le modalità stand by e acceso (on).
2 Spia di accensione
colore rosso in modalità stand by, verde quando è acceso (on), lampeggiante durante la risizione dei comandi del telecomando
3 Pulsante COPY SOURCE
collega gli ingressi SCART 1,2,3 o SCART OUT all'ingresso/uscita SCART 4.
4 Spie di segnalazione Copy source
indicano quale ingresso SCART (1,2 o 3) è collegato all'ingresso/uscita SCART 4. Se non vi è alcuna segnalazione luminosa da parte della spia,cisionà che il connettore SCART OUT è connesso all'ingresso/uscita SCART 4.
5 Pulsante VIEW SOURCE
seleziona quale ingresso SCART (1-4) è visualizzato sull'uscita SCART del trasmettitore
6 Display di segnalazione View source
indica il numero dell'ingresso SCART visualizzato sull'uscita SCART del trasmettitore.
7 Spia AUTO
indica se la commutazione automatica del connettore SCART è attivata (on) o disattivata (off).
8 Spie esploditrici del telecomando a infrarossi
trasmette i segnali del telecomando a infrarossi dal ricevitore ai dispositivi delle sorgenti video sottostanti.
9 Commutazione del canale di trasmissione
commuta il canale della frequenza del segnale audio/video per ridurre al minimo le interferenze.
10 Connettori d'ingresso SCART (1-4)
per collegamento a dispositivi di sorgente video predisposti per SCART
11 Connettore di uscita SCART
per collegamento alla TV principale
12 Connettore di uscita audio RCA
per collegamento ad un amplificatore audio
13 Ingrasso alimentazione in corrente continua
per collegamento alla corrente di rete
14 Connettore del cavo emettitore d'impulsi del telecomando
15 Cavo emettitore d'impulsi del telecomando
quattro spie a infrarossi utilizzate al posto delle spie esploditrici (A-8) del telecommando a infrarossi, per un controllo più preciso delle sorgenti video.
16 Cavo SCART
17 Alimentatore
18 Antenna del telecomando

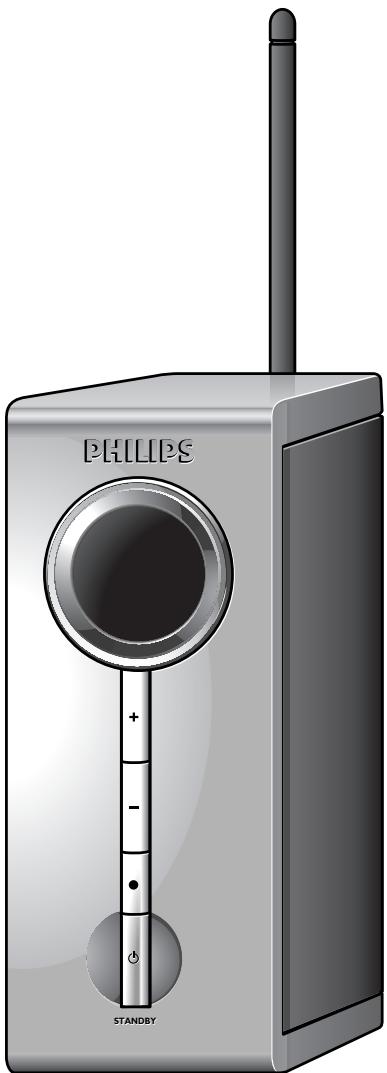

B) Unità ricevente
19 Pulsante di accensione
commuta il ricevitore tra le modalità stand by e accesso (on). Quando l'unità di ricezione viene accesa o spenta, l'unità di trasmissione viene anch'essa accesa o spenta automaticamente.
20 Spia di accensione
colore rosso in modalità stand by, verde quando è acceso (on), lampeggiante durante la risizione dei comandi del telecomando
21 Ricevitore dei segnali del telecomando
riceve i comandi dal telecomando inviati all'unità di trasmissione per controllare le sorgenti video.
22 Tasti di scorrimento ingresso source up (+) / down (-)
seleziona uno delle quattro sorgenti video collegate all'apparecchio trasmittente per visualizzazione della terza TV
23 Commutazione del canale di trasmissione
commuta il canale della frequenza del segnale audio/video per ridurre al minimo le interferenze.
24 Connettore di uscita SCART
per collegamento alla terza TV
25 Ingresso alimentazione elettrica in corrente continua
per collegamento alla corrente di rete
26 Cavo SCART
27 Alimentatore
28 Antenna del telecomando
Approntamento del Wireless TV Link
Installazione del Wireless TV Link SBC VL1400
1 Installare la trasmittente e la ricevente del Wireless TV Link come descritto nelle istruzioni per l'uso fornite con l'apparecchio. Assicurarsi sempre che entrambè le unità siano impostate allo stesso canale.
2 Accendere l'unità trasmittente.
A quello punto si può mettere a punto e testare l'addizione ricevente.
Installazione dell'unità di ricezione
1 Impostare l'interruttore del canale di trasmissione (B-23) allo stati.
canale della trasmittente.
2 Posizionare l'addizione unità riceveente vicino alla TV3. Assicurarsi che la parte frontale dell'unità di ricezione venga posizionata in modo che possa ricevere i comandi del telecomando.
3 Connettere il cavo SCART dall'unità di ricezione al TV3.
4 Collegare l'adattatore dell'alimentazione all'unità riceveente.
5 Inserire la spina dell'adattatore dell'alimentazione dell'addizione riceveente nella presa di rete.
Verifica del funzionamento del telecomando
1 Accendere il TV3 e l'unità di ricezione. Assicurarsi che sua accessoanche il trasmettitore.
2 Puntare il telecomando della sorgente video verso l'unità di ricezione e commutare tra Play e Stop. La spia di accensione (B-19) sull'unità di ricezione lampeggia, segnalando che ha ricevuto il segnale del telecomando.
3 É necessaria una seconda persona per verificare che la spia di accensione (A-1) sull'unità di trasmissione lampeggi. Ciò indica che riceve il segnale del telecomando dell'unità di ricezione.
4 Se la spia de accensione (A-1) non lampeggia, riposizionare l'antenna del telecomando sul retro di ciascuna unità (A-18 o B-28).
La spia di accensione sull'unità di trasmissione adesso dovrebbe lampeggiare quando viene inviato un lavoro del telecomando dal lato ricevitore. Se il Wireless TV Link VL1400 stava funzionando correttamente prima di installare l'addizione ricevente VL1405, la sorgente video dovrebbe rispondere.
5 Se la sorgente video non risponde al commando a distance, provare a riallineare la parte anteriore dell'unità di trasmissione con la parte anteriore della sorgente video finché non si ottiene una risposta.
6 Se la sorgente video continua a non rispondere, installare una prolonga del telecomando come descritto nelle istruzioni per l'uso del Wireless TV Link VL1400.
Utilizzo del wireless link con il TV3
Guardando e controlling le sorgenti video sulla TV3
1 Accendere la TV3. Questa è la TV collegata alla riceveunte VL1405.
Non è necessario accendere la TV1 per godersi programmi video sulla TV3.
2 Premere il pulsante dell'alimentazione (B-19) per accendere l'unità ricevente.
Quando l'unità ricevente è accesa, l'unità trasmittente si accende automaticamente e la TV3 visualizza il segnale sull'ingresso SCART.
3 Premere i pulsanti - o + (B-22) sull'unità ricevente per selezionare la sorgente video da visualizzare.
Il ciclo di selezione è ingresso SCART 1 > 2 > 3 > 4
4 Puntare il telecomando all'unità ricevente per comandare la sorgente video.
| Soluzione dei problemi | |
| Se si riscontra un guasto, controllare per prima i seguenti punti. Se non si è in grado di rettificare un problema seguito quosti consigli, contattare la linea di assistenza (vedere 'Avete bisogno di aiuto?') oppure contattare il rivenditore. Non tentare mai di aprire l'apparecchio voi stessi poiché questo invaliderebbe la garanzia.In primo luogo, controllare tutti i cavi per assicurarsi che siano collegati correttamente. | |
| Problema | Soluzione |
| Assenza diimmagine sullaTV3 | • Assicurarsi che entrambare le unità siano accese(A-2 e B-20 sono di colore verde).• Selezionare il canale EXT o AV sul TV3.• Accendere la sorgente video(set-top box: acceso;VCR/DVD: riproduzione).• Selezionare la sorgente video corretta sull'unità di ricerca. • Selezionare il canale con la stessa frequenza sull'unità di trasmissione e di ricerca. • Se la sorgente video è un VCR, assicurarsi che sua stato utilizzato il connettore SCART corretto del VCR(Ext1 o Ext2; consultare il manuale utente del VCR). |
| Cattiva qualità dell'imagine/del suono sullaTV3 | • Spostare l'unità di ricezione centimetro per centimetro finché l'imagine e il suono non siano ottimali.• Spostare l'unità di trasmissione centimetro per centimetro finché l'imagine e il suono non siano ottimali.• Selezionare un canale con frequenza diversa per entrambare le unità.Ridurre la distance tra l'unità di trasmissione e quella di ricerca ( < 30 m). |
| Il programma via cavo che si sta guardando scompare dopo diversi minuti | • Disattivare la modalità standby automatica del VCR.Consultare Il Manuale d'Uso del VCR). |
| Imagine errata sullaTV3 | • Selezionare il canale EXT o AV sul TV3.• Selezionare un'altra sorgente video sull'unità di ricerca. • Attivare la sorgente video(set-top box: acceso;VCR/DVD: riproduzione).• Invertire i connettori SCART sull'unità di trasmissione.• Passare ad un altre canale su entrambare le unità. |
| Immagine errata sulla TV1 | • Selezionare il canale EXT o AV corretto sul TV1 (consultare il manuale di istruzioni del TV). • Selezionare la sorgente video correttatramite il tasto VIEW SOURCE (A-5). • Selezionare il numero di un programma normale. |
| Assenza di controllo delle sorgenti videodalla TV3 | • Puntare il telecomando direttamente versuso l'unità di ricezione ed assicurarsi che non vi siano ostacoli lungo il percorso (la spia B-19 delve lampeggiare). • Assicurarsi che non vi sia nessun altro dispositiivo重点领域 fili (ad esempio una cuffia, diffusori acustici, segnali di controlledlo a radiofrequenze) che interferisce col telecommando. • La distanza operativa massima tra il telecomando e l'unità di ricezione è pari a 6 metri*; assicurarsi di non superare tale distanza. • Assicurarsi che le unità di trasmissione e ricezione siano a una distanza superiore a 5 m. • Assicurarsi che si stia utilizzato il telecomando della relativa sorgente video. • Risoszionare la spia del cavo emettitore d'impulsi del telecomando sulla sorgente video o posizionare la spia a 5-10 cm, anteriorsmente alla sorgente video. |
| Il cicalino scatta quando si utilizeszail telecomando | • Spostare l'unità di ricezione, centimetro per centimetro, finché il ronzio non scompare. • Spostare l'unità di trasmissione, centimetro per centimetro, finché il ronzio non scompare. • Con alcuni modelli di apparetti teilevivi non è possibile risolverere questo problema. |
| LaATTERistica Easylink non funziona | • Verificare che l'apparetchio teilevivo e il VCR supportino tale funzionalità (consultare i manuali utente dell'apparetchio teilevivo e del VCR). • Utilizzare cavi SCART Easylink compatibili o dotati di tutti i cavetti di collegamento necessari. |
| Il video S-VHS visualità solamente immagini monocromatiche sulla TV3 | • Selezionare il formato di uscita video CVBS per il proprio VCR S-VHS quando si utilizesza l'ingresso SCART 1 o 2 (consultare il manuale utente del VCR). |
| Illettore di DVD non visualitàimmagini sulla TV1,TV2 o TV3 | • Connettere illettore DVD all'ingresso SCART 3 o 4 (entrambi supportano il tipo RGB). • Selezionare il tipo d'uscita video CVBS per illettore di DVD. (Consultare Il Manuale d'Uso del DVD). * dipende nella potenza del segnale del telecomando e nelle condizioni di carica della batteria. |
Osservazioni generali
- La qualità dell'immagine e del suono più essere influenzata dall'utilizzo di fornì a microonde. Altri sistemi sono fili (Bluetooth, LAN sono fili, ecc.) possonoanche influire negativamente sulla qualità dell'immagine e del suono e viceversa.
- Il Wireless TV Link è un prodotto che utilizes le radiofrequenze (RF). Come taleesso è sensibileallo stessotipiodisturbi e interferenze riscontrabili nei Telefoni cellulari,negli appearecchi radio portatili et altrprodotti che fanno uso delle RF.
- Se viene selezionata la stessa sorgente video per entrambi gli apparecchi teilevisi,QUESTI visualizzeranno lo stesso programma.
- Il Wireless TV link non è limitato a una stanza o a un appartamento! Lo si può usare dappertutto all'interno o all'esterno dell'abitazione. Di conseguenza chiunque possieda un'apparecchiatura Wireless TV link, nelle vicinanzi dell'apportamento (fino al massimo del raggio d'azione), impostata sullo stesso canale, può guardare gli stessi programmi in riproduzione sulla vostra sorgente video.
- Per evitare di confondere i segnali provenienti dai Telecomandi, si sconsiglia di usare un apparecchio tevisivo come sorgente video.
- Alcuni VCR, integrati in apparente combinati TV-VCR, non possono esser utilizzati con l'unità di trasmissione Wireless TV link (dipende allamarca e dal modello).
- Le sorgenti video non possono essere controllate a distance se la frequenza portante del segnale a infrarossi è al di fuori della banda operativa 32kHz - 57kHz .
- Sicurezza onde radio:se è in funzione, il Wireless TV Link trasmette e riceve onde radio. Il Wireless TV Link è conforme alle norme che disciplinano Questa materia.
- L'unità di trasmissione può supportare la funzionalità di scaricamento dei canali (anche notatione "Follow-TV", "Easylink", "SmartLink", "AV-Link", "MEGALogic", "TV-Link" o "Q-Link") di apparetti teilevivi e VCR di classe elevata. è necessario disporre di cavi SCART dotati di tutti i cavetti di collegamento necessari che supportino tale funzionalità.
- Il Philips Wireless TV Link dispone di un raggio d'azione massimo di 100 metri all'aperto. Pareti, soffitti e altri ostacoli voluminosi sono limitare il Campo operativo dell'apparecchio fino a circa 30 metri fra le pareti domestiche.
| Caratteristiche tecniche | ||
| Generalità | Standard video supportati: | PAL / NTSC / SECAM |
| Alimentazione: | 220 - 240V CA / 50Hz | |
| Consumo di funzionamento: | 7 W (entrambe le unità di trasmissione e di ricezione) | |
| Unità ricevente | Connetto SCART: | Uscita: stereo audio / video: CVBS |
| Standard video supportati: | PAL / NTSC / SECAM | |
| Gamma operativa: | Fino a 100 metri all'aperto; fino a 30 metri all'interno | |
| Dimensioni: | 6.1 cm (L) x 14.6 cm (P) x 15 cm (A) | |
| Trasmissione Audio / Video | Frequenza del vettore: | 2,4 GHz |
| Numero di canali: | quattro (potrebbero essere di meno secondo i regolamenti locali) | |
| Tipodi modulazione: | FM | |
| Potenza di trasmissione: | <10mW | |
| Antenne: | Incorporate | |
| Trasmissione telecomando | Frequenza del vettore: | 433,92 MHz |
| Tipodi modulazione: | AM | |
| Potenza di trasmissione: | <10 mW | |
| Distanza di ricezione IR: | Fino a 6 metri | |
| Gamma frequence vettore: | 32 kHz – 57 kHz | |
| Prolunga per il telecomando: | Si, 4 spie a infrarossi | |
| Antenna del telecomando: | Antenne sul retro di ciascuna unità | |
Problemi?
Per eventuali domande su VL1405, contattate la nostra helpline per richiedere assistenza! I numero sono riportati a pagina 2.
Prima di richiedere assistenza, leggete attendamente quello manuale. Cio vi consentirà di risolverve la maggioranza dei problemi.
Il numero del modello del Wireless TV Link è VL1405.
Data di acquisito: //
giorno /mese /anno
