Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	90 cm x 50 cm x 70 cm
Débit d'air max	750 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Filtration	Filtres à graisse en aluminium, filtre à charbon (optionnel)
Éclairage	LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique A
Maintenance	Filtres lavables au lave-vaisselle, entretien régulier recommandé
Sécurité	Protection contre les surchauffes, arrêt automatique
Garantie	2 ans
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - DHD789X DE DIETRICH

Comment nettoyer les filtres de la hotte DE DIETRICH DHD789X ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez doucement avec une éponge non abrasive et rincez à l'eau claire. Laissez sécher complètement avant de les remettre en place.

Pourquoi ma hotte DE DIETRICH DHD789X ne s'allume-t-elle pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout semble en ordre, il pourrait y avoir un problème avec le panneau de contrôle. Contactez un service après-vente si nécessaire.

Comment régler la puissance d'aspiration de ma hotte DE DIETRICH DHD789X ?

Utilisez les boutons de commande situés sur le panneau de la hotte pour ajuster la puissance d'aspiration. Vous pouvez choisir entre plusieurs niveaux d'aspiration selon vos besoins de cuisson.

Est-ce que je peux utiliser la hotte DE DIETRICH DHD789X sans conduit d'évacuation ?

Oui, la hotte DE DIETRICH DHD789X peut être utilisée en mode recyclage avec des filtres à charbon. Assurez-vous d'installer les filtres appropriés pour un fonctionnement optimal.

Quel type de filtre dois-je utiliser pour ma hotte DE DIETRICH DHD789X ?

La hotte nécessite des filtres à graisse en aluminium et des filtres à charbon pour le mode recyclage. Veuillez vous référer au manuel d'utilisation pour les références spécifiques des pièces.

Comment puis-je savoir si les filtres de ma hotte DE DIETRICH DHD789X doivent être remplacés ?

Il est recommandé de vérifier les filtres tous les 3 à 6 mois. Si vous constatez une diminution de la performance d'aspiration ou des odeurs persistantes, il est temps de les remplacer.

Ma hotte DE DIETRICH DHD789X fait un bruit inhabituel, que dois-je faire ?

Un bruit inhabituel peut être causé par un filtre obstrué ou un moteur défectueux. Vérifiez les filtres et nettoyez-les. Si le bruit persiste, contactez un professionnel pour une vérification.

Quelle est la durée de vie des filtres à charbon pour la hotte DE DIETRICH DHD789X ?

La durée de vie des filtres à charbon dépend de l'utilisation, mais il est généralement conseillé de les remplacer tous les 4 à 6 mois pour une performance optimale.

MODE D'EMPLOI DHD789X DE DIETRICH

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit plutot etre remis au point de ramassage concerne, se chargeant du recyclage du matériel electrique et electronique. En vous assurant que ce produit est eliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous aze acheté le produit. Cet appeareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets del equipments electriques et Electroniques (WEEE).

Chere Cliente, Cher Client,
Vous venez d'acquerir une hotte DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont concu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire.

Votre nouvelle hotte DE DIETRICH s'integrera harmonieusement dans votre cuisine et alliera parfaitement les performances d'aspiration, et la facilité d'utilisation. Nous avons youlu vous offrir un produit d'excellence.

Vous trouvezé également dans la gamme des produits DE DIETRICH, un vaste choix de jours, de jours à micro-ondes, de tables de cuisson, de la-vevaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire le mistrix possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre sitewww.dedietrich-electromenager.com où vous trouvez nos dernières innovations ainsi que des informations utiles et complémentaires.

DE DIETRICH Les nouveaux objets de valeur

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important: Avant de mettre votre appareil en marche, veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement.

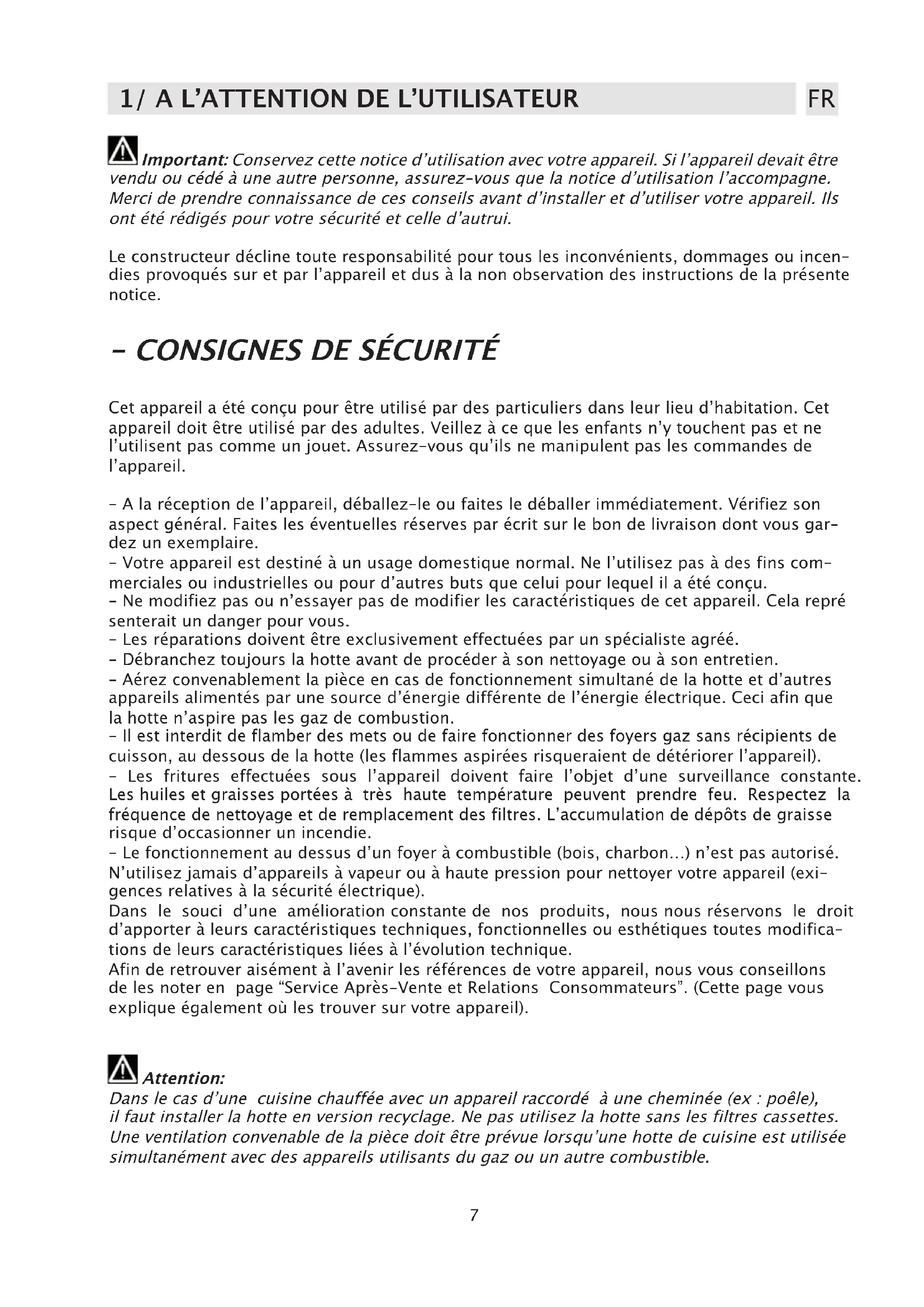

1/ A L'ATTENTION DE L'UTILISATEUR
- Consignes de sécurité 7
- Description de votre apparéil 8

2 / COMMENT INSTALLER VOTRE HOTTE

• Montage de votre hotte 9
• Installation 9
  -Raccordement devoitrhehote 10

3 / COMMENT FONCTIONNE VOTRE HOTTE 11
4 / COMMENT NETTOYER VOTRE HOTTE 12
5 / ANOMALIES DE FONCTIONNEMENT

• Comment changer la lampe 13

6 / SERVICE APRES-VENTE 14

Important: Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait etre du ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Le constructeur décline toute responsabilité pour tous les inconveniens, dommages ou incendes provoqués sur et par l'appareil et dus à la non observation des instructions de la présente notice.

- CONSIGNES DE SECURITE

Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation. Cet apparéil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l' apparéil.

• A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

• Notre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.

• Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet apparil. Cela reper senterait un danger pour vous.

• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.

• Debranche toujours la hotte avant de proceder à son nettoyage ou à son entretien.

• Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans recipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

• Les fritures effectuees sous l'appareil doivent faire I'objet d'une surveillance constante. Les huiles et graisses portees a très haute temperture peuvent prendre feu. Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.

• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé. N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

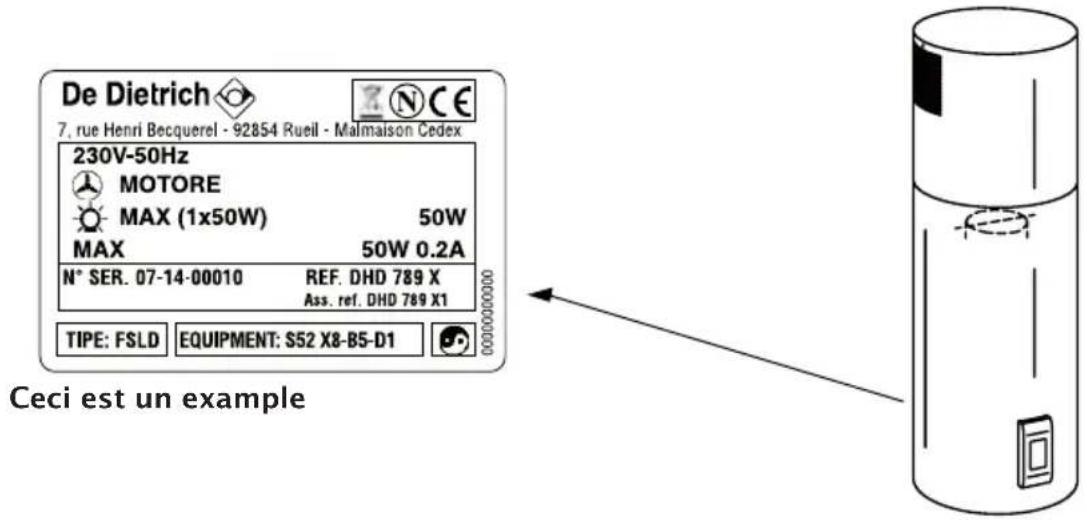

Afin de retrouveraisement à l'avoir les références de votre apparéil, nous vous conseillons de les notes en page "Service Àpreès-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur leur apparéil).

Attention:

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes. Une ventilation convenable de la pierce doit être prévue lorsqu'une hotte de cuisine est utilisé simultanément avec des apparéils utilisants du gaz ou un autre combustible.

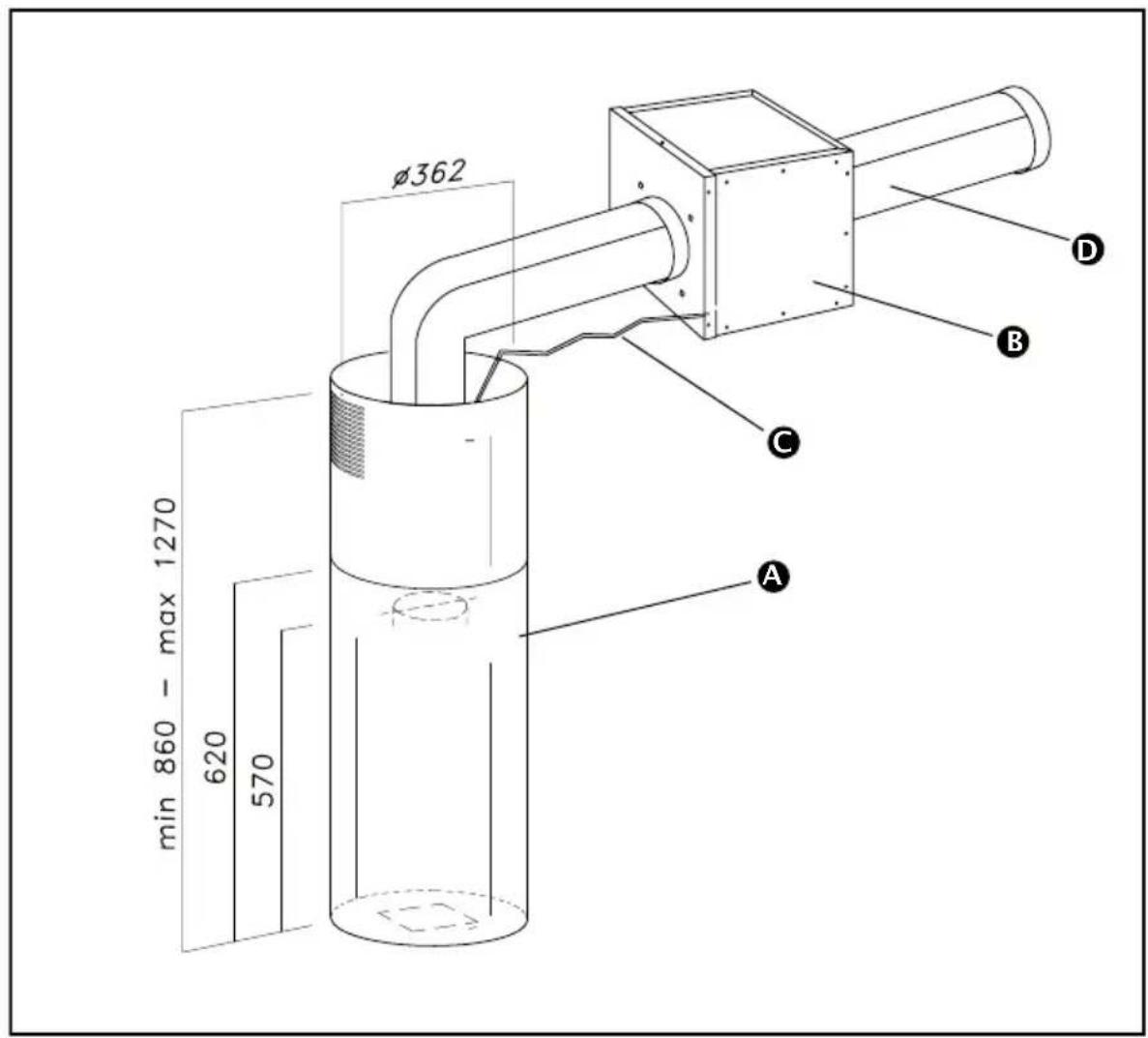

- DESCRIPTION DE VOTRE APPAREIL

A cheminee

D tube sortie air (venduseparément)

mateur extérieur (DHK7000) (vendu séparation)

cable de liaison

2/COMMENT INSTALLER VOTRE HOTTE

FR

-Verifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
-Si l'installation electrique de votre habitation nécessite une modification pour le branchement de votre(APpeuil, faites appel a un electricien qualifié.
-La hotte est utilise en version évacuation, ne raccordez pas l'appareil a un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
-Le conduit d'évacuation,quel qu'il soit ne doit pas déboucher dans les combles.
-Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

Sortie vers l'extérieur: fig. 2

L'évacuation de l'air vers l'extérieur est possible grâce à l'installation d'un moteur séparé DHK7000 (vendu séparément). La connexion de la hotte au moteur séparé DHK7000 doit être réalisé avec un tuyau d'un diamètre de 125mm au moins. Celui-ci peut-être flexible, en aluminium et non enflammable. Le tuyau ne doit pas être inférieur à 125mm . LA HOTTE N'EST PAS PREVUE POUR LE FONCTIONNEMENT EN MODE RECYCLAGE.

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. L'installation électrique générale est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

-la puissance de l'installation est suffisante,
-les lignes d'alimentation sont en bon etat
-le diametre des fils est conforme aux regles d'installation.

- MONTAGE DE VOTRE HOTTE

A

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent. La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifique une distance plus grande que 70 cm, celle-ci doit être prise en compte.

- INSTALLATION

Avant l'installation, retirer les filtres anti-gras pour éviter d'endommager l'appareil. Pour retirer les filtres anti-gras, pousser la poignée vers la partie inférieure de la hotte et faire tournier le filtré vers le bas tout en l'extrayant de son siège (Fig. 3A).

Attention: l'installation doit être effectuee au moins par deux personnes.

Avant de proceser à l'installation de la hotte, pourvoir à l'alimentation electrique, Au positionnement de la centrale externe et a la predisposition de l'ouverture d'évacuation.

Fixer les rallonges (Fig. 5 Partie A) à la plaque supérieure (Fig. 5) avec la vis fournie en dotation. Positionner la plaque supérieure (Fig. 4.1) sur le plafond, pratiquer 4 trous de 8mm en correspondence du gabarit de perçage.

Introduire les chevilles dans les trou (Fig. 4,1 - A) et fixer la plaque au plafond avec les vis (Fig. 4-1-B).

Fixer alors la structure inférieure (Fig. 6.2) sur la hotte en faisant coïncider les trouss avec les vis métriques soudées sur le support du ventilateur (Fig. 6.1). Introduire les rondelles et les écrous fournis en dotation (Fig. 6.2-A) en les vissant à l'aide d'un outil ajustat.

Unir le conduit d'évacuation de l'air au groupe moteur au moyen d'un collier de serrage; introuuire la structure supérieure (fig. 6.3) sur la structure inférieure tout en réglant sa position en fonction de la hauteur désirée etURTout selon la hauteur minimum nécessaire entre le plan de cuisson et la hotte. Fixer les deux structures à I'aide des vis (Fig. 6.3 B).

Soulever alors la hotte avec la structure et les conduits déjà introduits jusqu'à ce que les quatre ressorts (Fig. 6.6 -E) s'enclenchent dans la structure supérieur (Fig. 6.3C). Lorsque les deux parties sont enclenchées, fixer les deux éléments (Fig. 5.1, Fig. 5.2) avec les vis de sécurité (Fig. 5.2A).

Relier le conduit de la hotte à l'ouverture d'évacuation de l'air.

Introduire ensuite les deux tubes téléscopiques (fig. 6.4 et 6.5) sur la partie inférieure de la hotter, soulever entierement le conduit et le fixer à la hotter avec les vis fournies en dotation (Fig. 10)- Soulever le conduit supérieur jusqu'au plafond et le fixer avec les vis (Fig. 6.6 -D).

- RACCORDEMENT DE VOTRE HOTTE

Cet apparéil est livre avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75

mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V mono phased par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rest ter accessibl après installation, conformément aux règles d'installation. Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommagé, faites appel au service après-vente afin d'eviter un danger.

Attention:

Si la hotte presente une quelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

3/ COMMENT FONCTIONNE VOTRE HOTTE

FR

La télécommande est munie de 6 touches pour la commande à distance. Lorsque vous actionnez le temporisateur (touche D), la hotte fonctionne pendant 10 minutes, après quoi elle s'arrête automatiquement.

Caracteristiques techniques du commande a distance:

• Alimentation par piles : 12V
• Fréquence de travail : 433,92 Mhz
  -Consommation max. : 25 mA
• Température de fonctionnement : -20 + 70 °C
• Dimensions : 45 × 75 × 14 ~mm

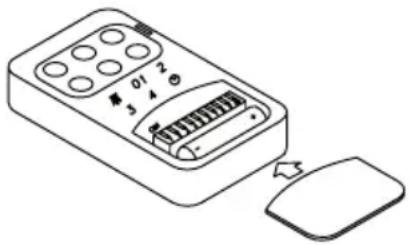

Description du fonctionnement:

Pour la gestion des fonctions de la hotte, l'émetteur est équipé de 6 touches, spécifiées comme suit:

interrupteur ON/OFF éclairage

01: interrupteur ON (1ère vitesse) OFF moteur
2 : interrupteur 2 ème vitesse
3:interrupteur 3 éme vitesse
4 : interrupteur 4 éme vitesse
: temporisateur 10 minutes.

Configuration standard

Sur la configuration de construction, toutes les installations "hotte-telecommande" ont un même code de transmission (dip-switch n^6 - 7 - 8 - 9 - 10 sur ON).

Si on installe au même endroit deux hottes ou si elles sont trop pres l'une de l'autre, le fonctionnement peut en dessentir. Il faut, dans ce cas, changer le code d'une seule télécom-mande.

Changement du code

Pour changer le code de transmission de la télécommande, proceder comme suit: ouvrir le couvercle et extraire la pile, selectionner l'un des dip switch 7-8-9-10 sur OFF (le switch 6 doit rester sur ON).

Initialisation du nouveau code

Après avoir changé le code, procéder comme suit:

frapper la touche d'arrêt général de la hotte (fig. 3B), puis rétablit la connexion électrique en frappant à nouveau cette touche (Fig. 3B); on dispose alors de 15 secondes pour frapper la touche ON/OFF pour que la hotte se synchronise avec le nouveau code.

Si la télécommande ne fonctionne pas, pour eteindre l'appareil, frapper la touche d'urgence qui se fouve pres de la lampe. Avres les reparations eventuelles, retablr la touche d'urgence.

Les produits sont munis d'un dispositiflectronique qui permet l'arrêt automatique après quatre heures de fonctionnement depuis la dernière opération effectuee.

4/ COMMENT NETTOYER VOTRE HOTTE

FR

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre apparéil dans le temps.

La hotte doit etre mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur, avant que les filtres metalliques soient enleves. Apre s le nettoyage, les filtres metalliques doivent etre de nouveau fixes conformement aux instructions.

ENTRETIEN COMMENT	TROPEROVER?	PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tam- pons métalliques, de produits abrasifs ou de bros- ses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, uti- lisez exclusivement des net- toyants menagers du com- merce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtrecassette	Après 30 heures de fonction- nement de la hotte le tableau à poussoirs signalera la sa- turation du filtrre en entice- lant tous les poussoirs. Le signal pourrait être arrêté en pressant l'interrupteur tem- porisateur ◎. Pour retirer la grille anti-graisse, poussez la poignée vers l'arrière de la hotte et faites tourner la grille vers le bas, en la reti- rant de sa place. Pour insérer la grille executez l'opération contraire.	Pour nettoyer la grille lavez- la à la main ou dans le lave- vaiselle. Nettoyez la grille périodiquement, au moins tous les deux mois.

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèils électroménagers et de vos cuisines. Vous les trouvez en vents chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

5/ ANOMALIES DE FONCTIONNEMENT

FR

SYMPTOMES SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée. • le connecteur de la centrale externe (DHK7000) soit branché cor-rectement
La hotte a un rendement insuffi-sant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air.
La hotte s'est ar-rêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

- COMMENT CHANGER LA LAMPE

Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, en actionnant le disjoncteur.

Lampedichroique:

Pour remplaçer la lampe halogène, extraire cette dernière à l'aide d'un petit tournevis ou d'un outil pointu pouvant s'introduire entre la lampe et son siège. Remplaçer la lampe avec une autre ayant les mêmes caractéristiques (fig. 7).

6/ SERVICE APRES-VENTE

FR

- INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuees par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type numéro de série). Ces renseignements figurent sur la plaque signaletique collée à l'intérieur de la hotte.

- RELATIONS CLIENTS

Pour en savoir plus sur tous les produits de la marque:

informations, conseils, les points de vente, les spécialistes après-vente.

Pour communiquer:

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire: SERVICE CONSOMMATEURS DE DIETRICH BP 9526

95069 GERGY PONTOISE CEDEX

ou nous téléphoner au:

0892 02 88 04*

0,34 euro TTC/mn à partir d'un poste fixe => tarif en vigueur à la date d'impression du document.

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachées certifiées d'origine.

*Service fourni par FagorBrandt, locataire gérant, société par actions simplifiée au capital 20.000.000 euros-5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône-RCS Nanterre 440 303 196.
