Type de produit	Scie radiale/onglet/établi combinée professionnelle
Marque	DeWalt
Modèle	D27107
Tension d'alimentation	230 V
Puissance absorbée	2000 W
Puissance utile	1080 W
Vitesse maximale de la lame	4000 courses/min
Diamètre de la lame	305 mm
Alésage de la lame	30 mm
Épaisseur de la lame	2,1 - 2,2 mm
Épaisseur du refendeur	2,5 mm
Temps d'arrêt automatique de la lame	< 10 s
Poids	42 kg
Pression acoustique (LpA)	95 dB(A)
Puissance acoustique (LwA)	106 dB(A)
Vibration (ah)	2,1 m/s² (incertitude K=1,5 m/s²)
Fonctions principales	Scie à onglets, scie d'établi, coupes transversales, longitudinales, d'onglet, composées et chanfreinées
Dispositifs de sécurité	Double isolation, protection inférieure mobile, carter supérieur fixe, refendeur, arrêt d'urgence, verrouillages
Entretien et nettoyage	Nettoyage régulier des copeaux, graissage des surfaces de glissement, soufflage d'air sec pour l'évacuation de la poussière
Pièces détachées et réparabilité	Lames de rechange (305 mm, alésage 30 mm), accessoires optionnels (guides, rallonges, tables), réparation par centre agréé DeWalt

FOIRE AUX QUESTIONS - D27107 DEWALT

Comment changer la lame de la scie D27107 ?

Assurez-vous que la machine est débranchée et en mode scie à onglets. Levez le carter de protection inférieur à l'aide du levier. Appuyez sur le bouton de verrouillage de l'axe et tournez la vis de verrouillage de la lame dans le sens horaire à l'aide de la clé fournie. Retirez la vis et le flasque, puis la lame. Placez la nouvelle lame en orientant les dents vers l'arrière (côté opposé à l'opérateur). Replacez le flasque et serrez la vis dans le sens antihoraire tout en maintenant le verrouillage de l'axe. Abaissez le carter de protection.

Comment passer du mode scie à onglets au mode établi de sciage ?

Placez la table rotative en position 0° et verrouillez-la. Desserrez le bouton du refendeur et retirez-le de sa position de rangement. Levez le carter de protection inférieur et placez le refendeur dans son logement. Abaissez la tête de coupe et poussez le levier de déverrouillage de l'unité de roulement. Enfoncez le levier de dégagement de la table et basculez la table de 180° jusqu'à ce que le verrou s'enclenche. Retirez le protecteur de sous-table et montez le carter supérieur de protection de la lame.

Quelle est la capacité de coupe maximale en mode scie à onglets ?

En coupe transversale à 90°/90°, la capacité maximale est de 205 mm de largeur sur 63 mm de hauteur. En onglet à 45°, la capacité est de 160 mm. La profondeur de coupe maximale à 90° est de 90 mm, et à 45° incliné, 60 mm.

Quels accessoires sont disponibles pour la D27107 ?

De nombreux accessoires optionnels sont disponibles : rallonges de table (D271058), table coulissante (D271055), guide à onglets (D271052), supports inclinables (DE3495), rails de guidage, tables à rouleaux (DE3497), dispositif d'aspiration à trois voies (D271054), et lames de rechange (modèle DT4260 recommandé).

Comment régler le couteau diviseur (refendeur) ?

Le refendeur doit être positionné à 3-8 mm des pointes des dents et à 2 mm maximum en dessous de la dent la plus haute. Pour le régler, passez en mode scie à onglets. Desserrez les boulons (103) pour le réglage vertical et (104) pour le réglage horizontal. Ajustez la position et resserrez les boulons.

Quelle lame utiliser pour la D27107 ?

Utilisez exclusivement des lames de 305 mm de diamètre avec un alésage de 30 mm, d'une vitesse maximale d'au moins 4000 tr/min. Les lames recommandées sont à pointe carbure pour le bois, les produits dérivés du bois et les plastiques. N'utilisez pas de lames en acier rapide, de lames de métal ou de disques abrasifs.

Comment nettoyer et entretenir la scie ?

Avant tout entretien, débranchez la machine. Nettoyez régulièrement les copeaux et la poussière à l'air sec, en portant lunettes et masque. Lubrifiez légèrement la surface de glissement de la table rotative et la rainure de coupe. N'utilisez jamais de solvants corrosifs. Vérifiez périodiquement les orifices d'aération du moteur.

La scie D27107 est-elle prévue pour couper du métal ?

Non, cette scie est conçue pour le bois, les produits du bois et les plastiques. Ne coupez jamais de métaux ferreux ou non ferreux, ni de matériaux de maçonnerie. En mode établi de sciage, le sciage de métaux est strictement interdit. L'utilisation de lames inappropriées pourrait endommager la machine et blesser l'utilisateur.

Comment régler l'angle d'onglet et d'inclinaison ?

Pour l'onglet, desserrez le bouton d'onglet (79) et tirez le verrou d'onglet (80) pour libérer la table rotative. Faites-la pivoter à l'angle souhaité (positions préréglées à 15°, 22,5°, 35,3°, 45°). Pour l'inclinaison, desserrez la molette de verrouillage (17) et inclinez le bras jusqu'à l'angle désiré (de 48° gauche à 2° droite). Serrez fermement les boutons après réglage.

Comment transporter la scie D27107 ?

Placez la scie en mode établi de sciage avec le carter supérieur de protection de la lame fixé. Rabattez les pattes arrière et dépliez les pattes avant. Basculez la machine sur le côté droit et soulevez-la par les pattes avant jusqu'à ce que les roues touchent le sol. Faites-vous aider car la machine pèse 42 kg.

MODE D'EMPLOI D27107 DEWALT

Vous avez choisi un outil DEWALT. Depuis de nombreuses années, DEWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Caractéristiques techniques

	D27107	D27107XPS
Tén sion	V	230	230
Type		4	2
				(D27107 avec éclairage à DEL)
Puisance absorbée			W 2 000	2 000
Puisance utile			W 1 080	1 080
Vitesse maximalale de lame			courses/min	4 000
Diamètre de lame			mm	305
Alysage			mm	30
Épaissur de lame			mm	2,1 - 2,2
Épaissur du refendeur			mm	2,5
Temps d'airél automatique de la lame			s	< 10
Poids			kg	42

Capacités de coupe

Mode de scie à angles

Onglet (positions maximales)	gauche	48°	48°
	droite	48°	48°
Inclinaison (positions maximales)	gauche	48°	48°
	droite	2°	2°
Capacité maximale de la coupe transversale à 90°/90°	mm	205 x 63	205 x 63
Capacité maximale de la coupe d'onglets à 45°	mm	160	160
Profondeur maximal de coupe à 90°	mm	90	90
Profondeur maximal de coupe inclinée à 45°	mm	60	60
Profondeur maximal de coupe à chanfrein 45°, ongel 45°	mm	60	60

Mode d'établi de sciage

Capacité maximale de coupe en longueurgauche/droite	mm	120/320	120/320
Profondeur de coupe à 90°	mm	81	81
Profondeur de coupe à 45°	mm	56	56
L(Fi)(pression acoustique)	dB(A)	95,0	95,0
K(Fi)(incertitude de pression acoustique)	dB(A)	3,0	3,0
L(wi)(puissance acoustique)	dB(A)	106,0	106,0
K(wi)(incertitude de pression acoustique)	dB(A)	3,0	3,0

Valeurs du taux de vibrations (somme vectorielle de triaxialité) déterminées conformément à la norme EN 61029 :

Valeur d'émission de vibration ah
ah=	m/s2	2,1	2,1
Incertitude K =	m/s2	1,5	1,5

Le taux d'émission de vibrations indiqué dans ce feuillet informatif a été mesuré conformément à une méthode d'essai normalisée établie par EN 61029, et peut être utilisé pour comparer un outil à un autre. Il peut également être utilisé pour effectuer une évaluation préliminaire de l'exposition.

AVERTISSEMENT : le taux d'émission de vibrations déclaré correspond aux applications principales de l'outil. Néanmoins, si l'outil est utilisé pour différentes applications ou est mal entretenu, ce taux d'émission de vibrations pourrait varier. Ces éléments peuvent augmenter considérablement le niveau d'exposition sur la durée totale de travail.

Toute estimation du degré d'exposition à des vibrations doit également prendre en compte les heures où l'outil est mis hors tension ou lorsqu'il tourne sans effectuer aucune tâche. Ces éléments peuvent restreindre sensiblement le degré d'exposition sur la durée totale de travail.

Identifier des mesures de sécurité supplémentaires pour protéger l'opérateur contre les effets nocifs des vibrations telles que : maintenance de l'outil et des accessoires, maintenir la température des mains élevée, organisation du travail.

Fusible :

Outils 230 V

10 A

REMARQUE : Cet appareil est prévu pour le branchement à un système d'alimentation ayant une impédance maximum de système admissible Zmax de 0,28 Ω au point d'interface (coffret de branchement d'alimentation) de l'alimentation de l'utilisateur.

L'utilisateur doit s'assurer que cet outil électrique est raccordé uniquement à un système d'alimentation qui remplit l'exigence ci-dessus. Si nécessaire, l'utilisateur peut demander à la Compagnie d'électricité publique quelle est l'impédance système au point d'interface.

Définitions : Consignes de sécurité

Les définitions ci-après décrivent le degré de risques associé à chaque avertissement. Veuillez lire soigneusement ce manuel et respecter ces symboles.

DANGER : indique une situation de danger imminent qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation de danger potentiel qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION : indique une situation de danger potentiel qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou modérées.

AVIS : indique une pratique ne présentant aucun risque de blessure, mais qui, si elle n'est pas évitée, pourrait entraîner des dommages matériels.

Indique un risque de choc électrique.

Indique un risque d'incendie.

Déclaration CE de conformité

D27107/D27107XPS

DEWALT certifie que les produits décrits dans le paragraphe

Caractéristiques techniques sont conformes aux normes : 2006/42/CE, EN 61029-1, EN 61029-2-11.

Ces produits sont également conformes aux normes 2004/108/CE et 2011/65/UE. Pour plus d'informations, veuillez contacter DEWALT à l'adresse suivante ou vous reporter au dos de cette notice d'instructions.

Le soussigné est responsable de la compilation du fichier technique et fait cette déclaration au nom de DEWALT.

Horst Grossmann

Vice-président de l'ingénierie et du développement produit DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Allemagne

01.12.2011

Consignes de sécurité

AVERTISSEMENT ! Lors de l'utilisation d'outils électriques, des précautions de sécurité simples doivent toujours être respectées afin de réduire le risque d'incendie, de choc électrique et de blessures corporelles, dont les suivantes.

Lisez toutes les instructions avant de tenter de faire fonctionner ce produit et conservez ces instructions.

CONSERVEZ CE MANUEL POUR VOUS Y REPORTER ULTÉRIEUREMENT. Instructions générales de sécurité

1. Maintenez la zone de travail propre. Les zones et les établis encombrés favorisent les accidents.
2. Inspectez l'environnement de la zone de travail. Ne pas exposer l'outil à la pluie. Ne pas utiliser l'outil dans des conditions humides. Éclairez convenablement la zone de travail (250 à 300 lux). Ne pas utiliser l'outil en cas de risque d'incendie ou d'explosion, c'est-à-dire en présence de liquides et de gaz inflammables.
3. Protégez-vous contre les chocs électriques. Évitez tout contact corporel avec des surfaces reliées à la terre (par exemple, tuyaux, radiateurs, cuisinières et réfrigérateurs). Lors de l'utilisation de l'outil dans des conditions extrêmes (c'est-à-dire, une forte humidité, en cas de production de copeaux de métaux, etc.) la sécurité électrique peut être améliorée en insérant un transformateur isolant ou un disjoncteur différentiel.
4. Maintenez les autres à distance.

Ne laissez pas les personnes, en particulier les enfants, ne participant pas aux travaux toucher l'outil ou le cordon électrique et maintenez-les à distance de la zone de travail. 5. Rangez les outils non utilisés.

Rangez les outils dans un endroit sec et fermé, hors de portée des enfants, lorsque vous ne les utilisez pas.

1. Ne forcez pas l'outil.

Il fonctionnera mieux et avec plus de sécurité à la tension pour laquelle il a été conçu.

1. Utilisez l'outil approprié.

Ne forcez pas les petits outils à réaliser des actions prévues pour des outils très résistants. N'utilisez pas des outils à des fins pour lesquelles ils n'ont pas été conçus, par exemple, n'utilisez pas de scies circulaires pour découper des troncs d'arbres ou des bûches.

1. Portez des vêtements adéquats.

Ne portez pas de vêtements amples ni de bijoux, ils peuvent se prendre dans les pièces mobiles. Des chaussures antidérapantes sont recommandées en cas de travail à l'extérieur. Portez une protection pour recouvrir les cheveux longs.

1. Utilisez des équipements de protection.

Portez toujours des lunettes de sécurité. Utilisez un écran facial ou un masque anti-poussière si le travail effectué crée de la poussière ou des particules volantes. Si ces particules peuvent être chaudes, portez également un tablier résistant à la chaleur. Portez à tout moment une protection auditive. Portez à tout moment un casque de sécurité. 10. Raccordez les équipements d'aspiration de la poussière.

Si des accessoires sont fournis pour raccorder des dispositifs d'aspiration et de collecte de la poussière, vérifiez qu'ils sont bien raccordés et bien utilisés.

1. Ne maltraitez pas le cordon d'alimentation.

Ne tirez jamais sur le cordon pour débrancher l'outil. Tenez le cordon à l'écart des sources de chaleur, de l'huile et des bords tranchants. N'utilisez jamais le cordon pour transporter l'outil.

1. Sécurisez le travail.

Si possible, utilisez des pinces ou un étau pour maintenir le travail. Ceci est plus sûr que d'utiliser vos mains et les libère pour actionner l'outil.

1. Ne vous penchez pas trop loin.

Maintenez constamment votre équilibre.

1. Entretenez vos outils avec soin.

Aiguisez les outils coupants et nettoyez-les pour obtenir des performances plus sûres et optimisées. Respectez les instructions de lubrification et de remplacement des accessoires. Inspectez régulièrement les outils, en cas d'endommagement, faites-les réparer par un centre de réparation agréé. Maintenez les poignées et les interrupteurs secs, propres et exempts d'huile et de graisse.

1. Débranchez les outils.

Après l'utilisation, avant l'entretien et en cas de remplacement des accessoires tels que les lames, mèches et fraises, débranchez les outils de l'alimentation électrique.

1. Enlevez les clés de réglage et les clés.

Habituez-vous à vérifier que les clés de réglage et les clés sont bien retirées de l'outil avant de l'actionner.

1. Évitez tout démarrage intempestif.

Ne portez pas l'outil avec un doigt sur l'interrupteur. Assurez-vous que l'outil est en position « off » avant de le brancher.

1. Utilisez des cordons électriques extérieurs.

Avant utilisation, inspectez le cordon d'alimentation et remplacez-le s'il est endommagé. En cas d'utilisation de l'outil à l'extérieur, n'utilisez que des cordons électriques prévus pour l'extérieur et portant un marquage correspondant.

1. Restez alerte.

Faites attention à ce que vous faites. Utilisez votre bon sens. N'utilisez pas l'outil si vous êtes fatigué ou sous l'influence de drogue ou d'alcool.

1. Vérifiez la présence de pièces endommagées.

Avant utilisation, vérifiez soigneusement l'outil et le câble principal pour vérifier qu'il va fonctionner correctement et effectuer les fonctions pour lesquelles il a été conçu. Vérifiez l'alignement des pièces mobiles, le grippage des pièces mobiles, la rupture de pièces, le montage et tout autre état pouvant avoir une incidence sur son fonctionnement. Une protection ou toute autre partie endommagée doit être convenablement réparée ou remplacée par un centre d'entretien agréé, sauf indication contraire dans ce manuel. Faites remplacer les interrupteurs défectueux dans un centre d'entretien agréé. N'utilisez pas l'outil s'il est impossible de l'allumer ou de l'éteindre avec l'interrupteur. N'essayez jamais de le réparer vous-même.

AVERTISSEMENT ! L'utilisation de tout accessoire ou équipement et la réalisation de toute opération différente de celles qui sont recommandées dans ce manuel d'instruction avec cet outil peuvent entraîner un risque de blessure corporelle.

1. Faites réparer l'outil par une personne qualifiée.

Cet outil électrique est conforme aux règles de sécurité applicables. Les réparations ne doivent être effectuées que par des personnes qualifiées utilisant des pièces détachées d'origine ; dans le cas contraire, l'utilisateur peut courir un grave danger.

Consignes de sécurité supplémentaires pour les scies à onglet

• Vérifiez que tous les boutons de verrouillage et les leviers de blocage sont bien serrés avant toute utilisation.
• Prenez soin de fixer solidement le bras de la machine lors de la réalisation de coupes en biseau.
• Ne pas faire fonctionner l'appareil si le carter de protection n'est pas en place, s'il ne fonctionne pas ou n'est pas maintenu correctement.
• Ne placez jamais la main dans la zone de la lame lorsque la scie est raccordée au secteur.
• Ne pas essayer d'arrêter rapidement le mouvement de la machine en appuyant un outil ou un autre objet contre la lame ; de graves accidents peuvent se produire. Utilisez un support ou portez des gants pour manipuler la lame de scie ou le matériel rugueux.
• Sélectionnez la lame adéquate pour le matériel à découper.
• Ne jamais effectuer de nettoyage ou d'entretien lorsque l'appareil est en cours de fonctionnement ou si la tentative n'est pas en position d'arrêt.
• La section avant du protecteur est ajourée pour permettre une bonne visibilité durant le sciage. Des copeaux risquant de traverser le protecteur, il convient de porter des lunettes de protection pour regarder à travers le protecteur ajouré.

Lorsque le laser est monté, ne le remplacez pas par d'autres types de laser. Les réparations ne doivent être effectuées que par le fabricant du laser ou un agent agréé. - Ne coupez jamais de pièces inférieures à 200 mm. - Sans support additionnel, la machine est conçue pour accepter une taille de pièce maximum de : - Hauteur 63 mm x largeur 205 mm x longueur 500 mm - Les pièces plus longues doivent être soutenues par une table additionnelle adaptée, par ex. DE3474. Serrez toujours solidement les pièces. - Durant l'utilisation en mode scie à onglet, assurez-vous que la portion de lame de scie au-dessous de la table est complètement recouverte par le carter de protection (63) illustré sur la Fig. E.

Consignes de sécurité supplémentaires pour les établis de sciage

• S'assurer que la lame tourne dans le sens correct et que les dents sont orientées vers la partie frontale de l'établi de sciage.
• Vérifiez que tous les boutons de verrouillage et les leviers de blocage sont bien serrés avant toute utilisation. Assurez-vous que tous les flasques et les lames sont propres et que les faces évidées du plateau se trouvent contre la lame. Serrer fermement l'écrou de l'arbre. Utilisez des lames de scie correctement affûtées. Respectez la vitesse maximale indiquée sur la lame de scie. La vitesse maximum inscrite doit toujours être supérieure à la vitesse inscrite sur la plaque signalétique. N'utilisez jamais la scie si les carters de protection supérieur et inférieur ne sont pas en place.
• Ne placez jamais la main dans la zone de la lame lorsque la scie est raccordée au secteur.
• Débrancher la scie de sa source d'alimentation avant de changer des lames ou d'effectuer un entretien.
• Toujours utiliser un pouvoir et s'assurer de ne pas placer les mains à moins de 200 mm de la lame de scie en fonctionnement.
• Ne pas essayer de travailler avec une autre tension que celle indiquée.
• Ne pas lubrifier la lame lorsqu'elle tourne.
• Ne passez pas les bras à l'arrête de la lame de la scie. Laissez l'outil en place lorsque vous ne l'utilisez pas.
• Ne vous tenez pas sur l'appareil.
• Pour le transport, assurez-vous que la partie supérieure de la lame de scie est recouverte, par exemple par le carter de protection.
• Ne prenez pas la machine par le carter de protection pour la déplacer ou pour la transporter.
• Il n'est pas permis de rainurer, fraiser ou mortaiser. Assurez-vous que le refendeur est ajusté correctement. Ne jamais couper si le refendeur n'est pas installé.
• Ne coupez jamais de pièces inférieures à 30 mm.
• Sans support additionnel, la machine est conçue pour accepter une taille de pièce maximale de :
• Hauteur 81 mm x largeur 400 mm x longueur 600 mm.
• Les pièces plus longues doivent être soutenues par une table additionnelle adaptée, par ex. D271055 ou D271058.

Consignes de sécurité supplémentaires pour les scies culbutables

• Avant d'utiliser la scie, assurez-vous que la machine est stable. Ne placez jamais la machine sur un sol irrégulier. Si nécessaire, fixez la machine à un établi à l'aide de boulons à tête hexagonale de 150 mm de long au lieu des boulons.
• Ne pas faire fonctionner l'appareil sans les carters de protection en position, notamment après un changement de mode. Conservez les carters de protection en bon état de marche et bien entretenus.
• Remplacer l'insert lorsqu'il est usé. Assurez-vous que le bras est solidement fixé dans la position de travail en mode établi de sciage. Assurez-vous que le bras est solidement fixé lorsque vous chanfreinez en mode établi de sciage.

Assurez-vous que la table est correctement verrouillée lors du changement de mode de scie. - Ne sciez jamais des métaux, ferreux ou non, en travaillant en mode établi de sciage. - Consultez le manuel d'instructions avant l'utilisation de tout accessoire. Le mauvais usage d'un accessoire peut provoquer des dommages. - Respectez la vitesse maximale indiquée sur la lame de scie. Utilisez un support ou portez des gants pour manipuler la lame de scie. Assurez-vous que la lame tourne dans le sens correct. Maintenez la lame bien affûtée. - La vitesse maximale de la lame de scie doit toujours être égale ou supérieure à la vitesse à vide imprimée sur la plaque d'identification de l'outil. - Utilisez uniquement des lames de scie respectant les dimensions indiquées dans les données techniques. N'utilisez aucune entretoise ni bague d'arbre pour monter une lame sur l'arbre. Utilisez uniquement les lames indiquées dans ce manuel, conformes à la norme EN 847-1. - Étudiez la possibilité d'utiliser des lames spécialement conçues pour réduire le bruit. N'utilisez pas de lames en ACIER RAPIDE. N'utilisez pas de lames de scies endommagées ou cassées. - Une fois le travail terminé, relâchez l'interrupteur et attendez que la lame de scie s'arrête totalement avant que la tête ne revienne dans sa position de repos supérieure. - Prenez soin de fixer le bras solidement lors de la réalisation de coupes en biseau. - Ne jamais caler d'objet contre le ventilateur du moteur pour bloquer l'axe du moteur. - Le carter de protection s'ouvre automatiquement quand le bras est abaissé et se referme automatiquement sur la lame quand le bras remonte. Le carter de protection peut être levé manuellement lors de l'installation ou le retrait de lames de scie ou lors du contrôle de la scie. Ne jamais lever le carter de protection quand la scie est sous tension. L'espace environnant de l'appareil doit être bien entretenu et libre de tout matériau, comme par exemple copeaux et chutes. - Vérifiez périodiquement que les orifices d'aération du moteur sont libres de copeaux. - Débranchez l'appareil du secteur avant d'effectuer tout travail d'entretien ou lors du changement de la lame. - Utilisez exclusivement les lames de scie spécifiées par le fabricant. Assurez-vous que le refendeur n'est pas plus épais que la largeur de la coupe en rainure de la lame de scie et qu'il n'est pas plus fin que le corps de la lame de scie. - Vérifiez que l'appareil est placé sur une surface lisse ayant une stabilité suffisante. - Ne pas utiliser de disques abrasifs ou diamantés. - En cas d'accident ou de panne de la machine, arrêtez immédiatement la machine et débranchez-la de la source d'alimentation.

Signalez la panne et notez la machine dans un formulaire approprié pour éviter que d'autres personnes n'utilisent la machine défectueuse.

• Lorsque la lame de la scie est coincée en raison d'une force d'avance anormale pendant la coupe, arrêtez la machine et débranchez-la de l'alimentation. Retirez la pièce et assurez-vous que la lame de scie tourne librement. Mettez la machine sous tension et commencez une nouvelle opération de coupe avec une force d'avance réduite.
• Évitez de retirer toute rognure de bois ou autre partie de la pièce de la zone de coupe lorsque la machine fonctionne et que la tête de la scie n'est pas en position de repos. N'utilisez pas la machine si les pattes ne sont pas montées. Assurez-vous que votre position se trouve toujours à gauche ou à droite de la ligne de coupe. Veillez à ce que l'aire de travail soit bien éclairée. Assurez-vous que l'utilisateur est correctement formé à l'utilisation, à l'ajustement et à l'utilisation de l'appareil.
• Arrêtez l'appareil lorsqu'il est sans surveillance.

Assurez-vous que la DEL est conforme à la norme EN 62471. Ne remplacez pas la DEL par une de type différent. En cas d'endommagement, faites réparer la DEL par un agent de service agréé. Raccordez la scie à un dispositif d'aspiration des poussières lorsque vous sciez du bois. Tenez toujours compte des facteurs qui influencent l'exposition à la poussière, par exemple : - type de matériau à usiner (les panneaux de particules produisent plus de poussière que le bois) ; - ajustement de la lame de scie ; - ajustement correct de la lame de scie ; - extracteur de poussière avec une vitesse de l'air inférieure à 20 m/s. Assurez-vous que l'extraction locale ainsi que les hottes, les déflecteurs et les goulottes sont ajustés correctement. - Ne coupez jamais d'alliages légers, notamment en magnésium.

Risques résiduels

Les risques suivants sont inhérents à l'utilisation d'une scie :

- blessures provoquées par le contact avec des pièces rotatives.

En dépit de l'application des réglementations de sécurité en vigueur et de la mise en place de dispositifs de sécurité, certains risques résiduels sont inévitables. Il s'agit de :

• Dégradation de l'acuité auditive. Risque d'accidents provoqués par les pièces exposées de la lame de scie rotative. Risque de blessure lors du remplacement de la lame. Risque d'écrasement des doigts lors de l'ouverture des protections. Dangers pour la santé provoqués par l'inhalation de poussière émanant du sciage du bois, en particulier le chêne, le hêtre et les panneaux de fibres à densité moyenne.

Les facteurs suivants influencent l'émission de bruit :

• Matériau à découper. Type de lame de scie.
• Force d'avance.

Les facteurs suivants augmentent le risque de problèmes respiratoires :

• Extracteur de poussière non raccordé lorsque vous sciez du bois.
• Extraction de poussière insuffisante causée par des raccords d'évacuation sales. Lame de scie usagée.
• Pièce mal guidée.

Étiquettes sur l'appareil

On trouve les diagrammes suivants sur l'outil :

Lire la notice d'instructions avant toute utilisation.

Porter un dispositif de protection auditive.

Porter un dispositif de protection oculaire.

Point de transport

Tenez les mains éloignées de la lame.

Lors de l'utilisation de la machine en mode scie à onglet, veillez à actionner la gâchette pour mettre en marche ou arrêter la machine. N'utilisez pas le coffret de distribution dans ce mode. L'interrupteur MARCHE/ARRÊT situé sur le châssis de la machine est prévu pour le mode établi de sciage uniquement.

Lorsque vous utilisez la machine en mode scie à onglet, assurez-vous que le refendeur est fixé en position de repos.

N'utilisez jamais la scie à onglet si le carter de protection n'est pas en place.

EMPLACEMENT DE LA DATE CODÉE DE FABRICATION (FIG. A1)

La date codée de fabrication (143), qui comprend aussi l'année de fabrication, est imprimée sur le boîtier.

Exemple :

2012 XX XX

Année de fabrication

Contenu de l'emballage

1 Machine partiellement assemblée, 1 boîte contenant :

1 carter supérieur de protection pour positionnement en établi de sciage, 1 carter de protection de sous-table pour positionnement en scie à onglets

4 pattes, 2 roulettes, 4 pieds, 1 guide parallèle, 1 étau, 1 manuel d'instructions, 1 dessin éclaté

• Vérifier si l'outil, les pièces ou les accessoires ne seront pas endommagés dus au transport.
• Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre l'outil en marche.

Description (fig. A1 - A11)

A1

1 Interrupteur marche/arrêt (mode d'établi de sciage), 2 Levier de dégagement de la table, 3 Fixation de table de rotation, 4 Table de scie à onglets, 5 Table rotative, 6 Guide arrière droit, 7 Guide arrière gauche, 8 Carter inférieur de protection mobile, 9 Levier de desserrage de carter de protection, 10 Poignée d'utilisation, 42 Boulon de réarmement de disjoncteur, 3 Code de date

A2

10 Poignée d'utilisation, 11 Gâchette (mode scie à onglets), 12 Carter supérieur de protection fixe, 13 Adaptateur d'aspiration de poussières, 14 Roue, 15 Patte, 16 Pied, 17 Bouton de serrage du biseau

A3

17 Bouton de serrage du biseau, 18 Dispositif de réglage de la hauteur, 19 Plan de travail pour établi de sciage, 20 Refendeur

21 Carter de protection supérieur

22 Guide parallèle

23 Poussoir

Accessoires disponibles en option

A4

Pour utilisation en mode de scie à onglets :

30 Insert de guide (DE7120)

A5

31 Pied réglable 760 mm (hauteur max.) (DE3474) 32 Rails de guidage de support 1.000 mm (DE3494) 33 Rails de guidage de support 500 mm (DE3491) 34 Support inclinable (DE3495) 35 Arrêt pivotant (DE3462)

36 Arrêt en longueur pour pièces courtes (à utiliser avec rails de guidage [33]) (DE3460)

37 Support avec arrêt amovible (DE3495) 38 Support avec arrêt enlevé (DE3495)

A6

40 Table de support à rouleaux (DE3497)

Pour utilisation en mode d'établi de sciage :

A7

41 Guide à onglets (D271052)

A8

42 Rallonge de table (D271058)

A9

43 Table coulissante (D271055)

Poussoirs à entaillé (DE3454) (non illustré)

Pour utilisation dans tous les modes :

A10

44 Dispositif d'aspiration de poussières à trois voies (D271054)

A11

144 Système d'éclairage à DEL

UTILISATION PRÉVUE

Votre scie culbutable DEWALT D27107 a été conçue pour fonctionner comme une scie à onglets ou comme un établi de sciage afin d'effectuer facilement, avec précision et en toute sécurité les quatre opérations principales de sciage, à savoir la coupe en long, la coupe transversale, la coupe de chanfreins et la coupe d'onglets.

Cet appareil est conçu pour être utilisé avec une lame à pointe au carbure d'un diamètre nominal de 305 mm pour la découpe professionnelle du bois, des produits du bois et des plastiques.

NE PAS utiliser ces outils en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

Ces scies culbutables sont des outils électriques professionnels.

NE PAS les laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

AVERTISSEMENT : n'utilisez pas la machine pour d'autres applications que celles prévues.

• Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience ou d'aptitudes, sauf si ces personnes sont surveillées par une autre personne responsable de leur sécurité. Ne jamais laisser les enfants seuls avec ce produit.

MODE SCIE À ONGLET

En mode scie à onglet, la scie est utilisée en position verticale d'onglet ou de chanfrein.

MODE BANC DE SCIE

Si on la fait pivoter sur son axe central, la scie est utilisée pour effectuer des opérations standard de coupes longitudinales et pour scier de larges panneaux en alimentant manuellement la pièce à travailler.

Sécurité électrique

Le moteur électrique a été conçu pour fonctionner sur une tension unique. Vérifier systématiquement que la tension du secteur correspond bien à la tension indiquée sur la plaque signalétique.

Votre outil DEWALT à double isolation est conforme à la norme EN 61029 ; un branchement à la terre n'est donc pas nécessaire.

Si le cordon fourni est endommagé, le remplacer par un cordon spécialement conçu à cet effet, et disponible auprès du service après-vente DEWALT.

Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation.

Type 11 pour la classe II

Type 12 pour la classe I

Conducteur de terre) - outils

En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Utilisation d'une rallonge

Si une rallonge s'avère nécessaire, utiliser une rallonge à trois fils homologuée et compatible avec la tension nominale de cet outil (se reporter à la section Caractéristiques techniques). La section minimale du conducteur est de 1,5 mm² pour une longueur maximale de 30 m.

En cas d'utilisation d'un dévidoir, dérouler systématiquement le câble sur toute sa longueur.

MONTAGE

AVERTISSEMENT : pour réduire tout risque de dommages corporels, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou de retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Tout démarrage accidentel pourrait causer des dommages corporels.

Déballage de la machine et de ses pièces

AVERTISSEMENT : afin d'éviter tout risque de blessure, faites-vous aider pour déplacer la machine.

• Sortez de la boîte le matériel rangé en vrac.
• Sortez la machine du carton.
• Enlevez la boîte de pièces de l'intérieur de la machine.
• Enlevez de la machine tous les emballages restants.

Montage des pieds (fig. A2, B, B1)

Lorsque les pattes et les pieds sont démontés, la machine peut être placée sur un établi. Pour assurer un fonctionnement sûr, la machine doit être fixée à l'établi.

AVERTISSEMENT : n'utilisez jamais cette machine si elle n'est pas fixée à l'établi. La force d'avance rendra la scie instable si elle n'est pas fixée à l'établi.

• Retournez la machine.
• Placez un pied (16) dans chacun des emplacements de montage (51) de la base.
• Glissez un écrou (52) dans les encoches (53) situées au-dessus des emplacements de montage.
• Insérez un boulon (54) avec une rondelle (55) dans le pied.
• Serrez les boulons. Montez les pattes comme expliqué ci-dessous.
• Pliez les pattes comme expliqué ci-dessous.
• Relevez la machine.
• Insérez un boulon de 8 mm et 120 mm de longueur minimum (49) dans les pieds dans chacun des emplacements de montage (fig. B1).
• Serrez les boulons.

Montage des pattes (fig. C1 & C2)

Une fois les pattes montées, la machine est prête pour une mise en place autonome.

• Retournez la machine.
• Montez les pattes comme expliqué ci-dessous. Attention! Les pattes avant et arrière sont de longueur différente. Les pattes arrière sont légèrement plus longues que les pattes avant. Assurez-vous de monter chaque patte au bon endroit.
• Relevez la machine. Assurez-vous qu'elle est de niveau ; au besoin, ajustez la hauteur de serrage des pattes.

Pattes arrière

• Placez une patte (15) sur chacun des points de montage (56) situés sur les bords inférieurs internes de la base (fig. C1).
• Faites passer une vis à bois (57) de l'extérieur à travers les orifices dans le cadre et les pattes.
• Placez une patte de fixation (58) et une vis d'arrêt (59) sur les vis à bois.
• Serrez les vis d'arrêt.

Pattes avant

• Placez une patte (15) sur chacun des points de montage (56) situés sur les bords supérieurs internes de la base (fig. C2).
• Placez une patte de fixation (58) sur les pattes.
• Faites passer une vis à bois (57) de l'intérieur à travers les orifices dans les pattes de fixation, les pattes et le cadre.
• Placez une vis d'arrêt (59) sur les vis à bois.
• Serrez les vis d'arrêt.

Repliage des jambes (fig. C3, C4) / Montage de l'établi (fig. B1)

Les jambes peuvent se replier dans la base pour permettre l'utilisation de la machine sur un établi.

• Retournez la machine
• Desserrez le bouton de blocage (59) de la première jambe (15).
• Pliez la jambe vers l'intérieur.
• Serrez le bouton de blocage.
• Répétez l'opération pour les autres jambes.
• Relevez la machine.
• Utilisez les deux trous (49) dans les jambes pour fixer la machine avec des boulons d'un diamètre de 8 mm et d'une longueur d'au moins 150 mm.

Pour éviter tout risque de détachement ou d'imprécision, assurez-vous que la surface de montage n'est pas déformée ou inégale.

Montage des roulettes (fig. D)

• Placez une roulette (14) sur les axes (60) de chaque côté de la machine.
• Placez une rondelle plate (61) et un écrou (62) sur l'extrémité à visser des axes.
• Serrez fermement les écrous à l'aide de la clé fournie.

Assemblage pour mode de scie à onglets

Montage du protecteur de sous-table (fig. E)

Le protecteur de sous-table (63) est adapté au sommet du plan de travail de l'établi de sciage.

• Placez les deux fixations sur la gauche du protecteur, dans les encoches (64), à gauche de l'encoche de la lame (65). Faites tourner les vis plastiques dans le sens inverse des aiguilles d'une montre.
• Placez le protecteur à plat sur la table et pressez la fixation dans l'encoche (66) à droite de l'encoche de la lame. Faites tourner la vis plastique dans le sens inverse des aiguilles d'une montre.
• Pour le retrait, faites tourner les vis dans le sens des aiguilles d'une montre et retirez le protecteur.

Retourner la tête de scie et la table (fig. F1 - F4)

Tenez la table de la scie (19) d'une main et enclenchez le levier de dégagement de table (2) vers la droite (fig. F1). - Poussez l'avant de la table vers le bas (fig. F2) et basculez-le complètement jusqu'à ce que le bloc du moteur soit en position supérieure et que la plaque (67) soit engagée dans le dispositif de verrouillage de la table (68) (fig. F3). - Poussez le levier de dégagement (69) vers l'arrière tout en maintenant la tête vers le bas afin que l'unité de roulement à ressort (70) puisse être retirée de son logement (fig. F4). - Relevez l'unité de roulement. - En maintenant fermement la tête, laissez le ressort agir pour relever la tête dans sa position de repos.

Montage de la lame de scie (fig. G1 - G4)

AVERTISSEMENT : pour réduire tout risque de dommages corporels, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou de retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Tout démarrage accidentel pourrait causer des dommages corporels.

AVERTISSEMENT :

• Remplacez toujours les lames avec la machine en mode scie à onglet.
• N'appuyez jamais sur le bouton de verrouillage de l'axe alors que la lame est sous tension ou fonctionne en roue libre.
• Ne découpez pas de métaux ferreux (contenant du fer ou de l'acier) ou des produits de maçonnerie ou en ciment avec cette scie à onglets.
• Les dents d'une lame neuve sont très tranchantes et peuvent être dangereuses.
• Appuyez sur le levier de déverrouillage de la tête (9) pour relâcher le carter de protection (8) et levez celui-ci aussi haut que possible (Fig. G1).
• Avec la protection inférieure maintenue en position relevée, appuyez sur le bouton de verrouillage de l'axe (74) avec une main, puis au moyen de la clé de lame fournie dans votre autre main, desserrez la vis de verrouillage de lame filetée gauche (73) en la tournant dans le sens des aiguilles d'une montre.

AVERTISSEMENT : pour verrouiller l'axe, appuyer sur le bouton comme illustré et faire tourner manuellement l'axe jusqu'à ce que le verrouillage s'engage.

• Continuer à exercer une pression sur le bouton de verrouillage pour éviter que l'axe ne pivote (74, fig. G1).
• Déposer la vis de verrouillage de lame (73) et le flasque (75).
• Installez la lame (76) sur l'épaulement (77) conçu sur la bague intermédiaire interne (78), en vous assurant que les dents sur les bords inférieurs de la lame sont orientées vers l'arrière de la scie (côté opposé à l'opérateur).
• Replacer le flasque (75).
• Serrez la vis de verrouillage de lame (73), dans le sens inverse des aiguilles d'une montre, tout en tenant le système de verrouillage d'axe de votre autre main.
• Soulevez le carter de protection inférieur.

AVERTISSEMENT : notez que la lame de la scie doit être replacée uniquement selon la procédure décrite. N'utilisez que les lames de scies spécifiées dans les caractéristiques techniques (le modèle DT4260 est conseillé).

Réglages pour mode de scie à onglets

Votre scie à onglets a été parfaitement réglée en usine. Au cas où un réglage s'impose, suite au transport, à la manipulation ou à une raison quelconque, suivre la procédure ci-dessous à la lecture. Une fois cette opération réalisée, la précision est assurée.

Contrôle et réglage de la lame sur le guide arrière (fig. H1 - H3)

• Desserrez le bouton d'onglet (79) et enfoncez le verrou d'onglet (80) pour libérer la table rotative (5) (fig. H1).
• Faites pivoter la table rotative jusqu'à ce que le verrou se trouve en position d'onglet 0° . Ne serrez pas le bouton. Rabattez la tête jusqu'à ce que la lame entre dans le trait de scie (81).
• Placez une équerre (82) contre le côté gauche (7) du guide et de la lame (76) (fig. H2).

AVERTISSEMENT : Ne pas toucher les pointes des dents de la lame avec l'équerre.

• Si un réglage s'impose, procéder comme suit :
• Desserrez les vis (83) (fig. H3) et déplacez l'ensemble graduation/table rotative vers la gauche ou la droite jusqu'à ce que la lame se trouve à 90° selon l'équerre (fig. H2).
• Resserrez les vis (83) (fig. H3). Ne tenez pas compte de l'affichage de l'index d'onglet.

Réglage de l'index d'onglet (fig. H1 & H4)

• Desserrez le bouton d'onglet (79) et enfoncez le verrou d'onglet (80) pour libérer la table rotative (5) (fig. H1).
• Avec le bouton d'onglet desserré, veillez à ce que le verrou d'onglet s'engage en position en faisant pivoter le bras d'onglet au-delà de zéro.
• Observez l'index (84) et la graduation d'onglet (85) (fig. H4). Si l'index n'affiche pas exactement zéro, desserrez la vis (86), déplacez l'index pour afficher 0° et resserrez la vis.

Contrôle et réglage de la lame sur la table (fig. 11 - 13)

• Desserrez la molette de verrouillage de l'inclinaison (17) (fig. 11).
• Appuyez sur la tête de scie vers la droite pour s'assurer qu'elle soit bien verticale et bloquez le bouton de serrage du biseau. Rabattez la tête jusqu'à ce que la lame entre dans le trait de scie (81).
• Placez une équerre (82) sur la table et contre la lame (76) (fig. 12).

AVERTISSEMENT : ne pas toucher les pointes des dents de la lame avec l'équerre.

Si un réglage s'impose, procéder comme suit : - Desserrez la molette de verrouillage de l'inclinaison (17) (fig. 11) et faites tourner la vis de butée de réglage de la position verticale (87) (fig. 13) vers l'intérieur ou vers l'extérieur jusqu'à ce que la lame repose sur la table à 90° comme indiqué par l'équerre (fig. 12). - Si l'index d'inclinaison (88) ne pointe pas sur le zéro de la graduation (89), desserrez la vis (90) de fixation de l'index et déplacez l'index au besoin (fig. 13).

Réglage du guide (fig. J)

La partie supérieure du guide arrière gauche peut être ajustée vers la gauche pour permettre le passage de la lame en position inclinée à 48°. Pour régler le guide (7) :

• Desserrez le bouton de blocage (91) du guide et faites glisser la partie supérieure du guide latéral vers la gauche.
• Faites un essai avec la scie hors service et vérifiez le jeu. Ajustez le guide arrêté aussi près que possible de la lame pour obtenir un support maximal de la pièce sans jamais entrer en contact avec la lame.
• Serrez le bouton fermement.

AVERTISSEMENT : la rainure du guide (92) peut être bouchée avec de la sciure. Utilisez un bâtonnet ou de l'air comprimé à basse pression pour nettoyer cette rainure.

Contrôle et ajustement de l'angle d'inclinaison (fig. 11, J, K & L)

• Desserrez le bouton de serrage du guide (91) et faites coulisser la partie supérieure du guide gauche au maximum vers la gauche (fig. J).
• Desserrez la molette de verrouillage d'inclinaison (17) (fig. 11) et, avec la butée de position d'inclinaison intermédiaire (93) écartée, déplacez le bras de la scie vers la gauche jusqu'à ce que la butée d'inclinaison (94) repose à nouveau contre la butée de position inclinée réglable (95) (fig. K). Il s'agit de la position inclinée à 45°.
• Si un réglage s'impose, procédez comme suit :
• Faites tourner la vis de butée de position inclinée (95) vers l'intérieur ou vers l'extérieur selon le cas jusqu'à ce que l'index (88) indique 45° tandis que la butée d'inclinaison repose contre la butée de position inclinée réglable.

Contrôle et ajustement de l'angle d'inclinaison intermédiaire (2) (fig. 11, J & L)

L'angle d'inclinaison intermédiaire est fixé à 30°, ce qui permet de préparer rapidement l'outil pour le moulurage en couronne.

• Desserrez le bouton de serrage du guide (91) et faites coulisser la partie supérieure du guide gauche au maximum vers la gauche (fig. J).
• Desserrez la molette de verrouillage d'inclinaison (17) (fig. 11) et, avec la butée de position d'inclinaison intermédiaire (93) repositionnée, déplacez le bras de la scie vers la gauche jusqu'à ce que la butée de position inclinée réglable (96) repose à nouveau contre la butée de position d'inclinaison intermédiaire (93) (fig. L). Il s'agit de la position inclinée à 30°.
• Si un réglage s'impose, procéder comme suit :
• Faites tourner la vis de blocage de la butée de position inclinée réglable (96) vers l'intérieur ou vers l'extérieur jusqu'à ce que l'index (88) affiche 30° tandis que la butée de position inclinée repose sur la butée d'inclinaison intermédiaire.

Disposition en mode d'établi de sciage

Conversion de mode de scie à onglets en mode d'établi de sciage (fig. A1, M1 - M5)

• Placez la lame en position de coupe transversale à 0° avec la fixation de table rotative (3) serrée (fig. A1).
• Desserrez le bouton de serrage du refendeur (97) juste assez pour lui permettre de s'engager dans l'encoche de montage (fig. M1).

Retirez le refendeur (20) de sa position de rangement à l'intérieur de la base.

• Enfoncez le levier de déverrouillage du carter de protection (9) pour relâcher le carter de protection (8) puis levez-le aussi haut que possible (fig. A1).
• Faites glisser la patte de fixation du refendeur (98) dans l'encoche de montage (99) (fig. M1). Vissez le bouton de verrouillage.
• Poussez le levier (100) pour laisser la partie supérieure à ressort (7) du guide reposer contre la table rotative (fig. M2).
• Abaissez la tête de scie.
• Poussez le levier de déverrouillage (69) vers l'arrêt (fig. M3).
• Poussez l'unité de roulement (70) vers le bas afin que les encoches (101) soient engagées dans les logements (102) (fig. M3).

AVERTISSEMENT : la lame ne doit pas toucher le carter inférieur de protection de la lame.

• Poussez le levier de dégagement de la table (2) vers la droite, soulevez le bord avant (4) (fig. M4) de la table et faites-la basculer de 180° pour que la plaque du système de verrouillage de la table (68) engage automatiquement le verrou du système de verrouillage de la table afin de la bloquer en mode d'établi de sciage (fig. M5).
• Enlevez le protecteur de sous-table.

Réglage du couteau diviseur (fig. N1 & N2)

AVERTISSEMENT : pour régler le refendeur (20), il est préférable de faire pivoter l'unité en mode de scie à onglets (fig. N2). Procédez selon les indications de la section « Conversion de mode d'établi de sciage en mode de scie à onglets ».

La position correcte du haut du refendeur ne doit pas être à plus de 2 mm au-dessous de la dent la plus élevée de la lame, et le corps du rayon doit être au maximum à 3-8 mm des pointes des dents de la lame de scie (fig. N1).

• Si un réglage s'impose, procéder comme suit :
• Desserrez les boulons (104) pour régler la position horizontale du refendeur.
• Desserrez les boulons (103) pour régler la position verticale du refendeur.
• Serrez les boulons à fond.

Fixation du carter supérieur de protection de la lame (fig. O)

Le carter supérieur de protection de la lame (21) est conçu pour une fixation rapide et facile au refendeur (20) une fois la machine en mode d'établi de sciage.

• Tout en maintenant le carter de protection vertical, alignez l'encoche située à l'arrière du carter avec le refendeur.
• Abaissez le carter de protection sur le refendeur (20) en vous assurant que l'axe du boulon s'engage dans l'encoche.
• Faites pivoter le carter de protection en position horizontale.

AVERTISSEMENT : n'utilisez jamais la scie en mode établi de sciage sans avoir correctement monté le carter supérieur de protection.

Montage et réglage du guide parallèle (fig. P1 - P5)

Le guide parallèle (22) peut être monté d'un côté ou de l'autre de la lame.

• Faites glisser la patte de fixation (107) à partir de la gauche ou de la droite (fig. P1). La plaque de serrage s'engage derrière le bord avant de la table.
• Faites glisser le guide contre la lame.
• Poussez le levier (108) vers le bas pour bloquer le guide.
• Vérifiez si le guide est parallèle à la lame.
• Si un réglage s'impose, procédez comme suit :
• Desserrez les boutons de blocage (109) et faites glisser le guide en arrière afin d'accéder aux boulons de réglage (110) au sommet du guide (fig. P2).
• À l'aide d'une clé, desserrez les boulons de réglage fixant la patte de fixation du guide au support du guide.
• Ajustez le guide de manière à ce qu'il soit parallèle à la lame en vérifiant l'écart entre la lame et le guide à l'avant et à l'arrière de la lame.
• Après avoir procédé à l'ajustement, resserrez les boulons de réglage et vérifiez encore une fois si le guide est parallèle à la lame.
• Vérifiez si l'index (111) indique le zéro de la graduation (fig. P3). Si l'index n'affiche pas exactement zéro, desserrez la vis (112), déplacez l'index pour afficher 0° et resserrez la vis.

Le réglage par défaut du guide est du côté droit de la lame. Pour préparer le guide à l'utilisation du côté gauche de la lame, procédez comme suit (fig. P4) :

• Desserrez les boulons de blocage (109).
• Faites glisser le profilé du guide (113) hors du support de serrage.
• Faites tourner le support de serrage (114) et fixez à nouveau les boutons de blocage.
• Faites glisser le guide sur le support de serrage.
• Serrez les boutons.

Le guide est réversible : la pièce à travailler peut être guidée le long de la face de 75 mm ou bien le long de la face de 11 mm, permettant l'utilisation d'un poussoir à entaille lors de la refente de pièces peu épaisses (fig. P5).

• Pour obtenir la hauteur de 11 mm, desserrez le bouton de blocage du guide (109) et faites glisser le guide (113) hors du support de serrage (114).
• Faites pivoter le guide et engagez à nouveau le support de serrage dans l'encoche comme l'indique la figure P5.
• Pour utiliser la hauteur de 75 mm, faites glisser le guide dans le support de serrage avec la face haute en position verticale (fig. P4).

AVERTISSEMENT : utilisez le profilé de 11 mm pour la coupe en long de pièces peu épaisses afin de permettre un accès au poussoir entre la lame et le guide. L'extrémité arrière du guide doit être de niveau avec l'avant du refendeur.

Montage et ajustement du guide à onglets (fig. Q1 - Q4)

Le guide à onglets (D271052) est disponible en option. Le guide à onglets (41) peut être utilisé pour les coupes en onglets lorsque la machine est en mode d'établi de sciage (fig. Q1).

• Desserrez le bouton de verrouillage (115) et écartez le guide de chaîne (116) (fig. Q2). Vissez le bouton de verrouillage.
• Faites glisser le guide du côté gauche de la table (fig. Q3).
• Desserrez le bouton de blocage (117).
• Placez une équerre (82) contre le guide (41) et la lame (76).
• Si un réglage s'impose, procéder comme suit :
• Serrez l'écrou (118) de quelques tours et faites pivoter la vis de butée de réglage d'angle droit (119) (fig. Q4) vers l'intérieur ou l'extérieur jusqu'à ce que le guide forme un angle de 90° mesuré avec l'équerre (fig. Q3).
• Serrez le bouton (117).
• Vérifiez si l'index (120) indique le zéro de la graduation (121). Ajustez-le si cela s'avère nécessaire.

Conversion de mode d'établi de sciage en mode de scie à onglets (fig. A3, E & M1)

• Retirez le guide parallèle (22) ou le guide en onglets, le cas échéant (fig. A3).
• Retirez le carter de protection supérieur de la lame (21).
• Replacez le protecteur de sous-table (63) (fig. E).
• Procédez selon les indications de la section « Retournement de la tête de coupe et de la table ».
• Desserrez le bouton de blocage du refendeur (97) et retirez le refendeur (20) tout en soutenant le carter de protection de la lame (8) (fig. M1).
• Abaissez le carter de protection de la lame.
• Placez le refendeur (20) en position de rangement à l'intérieur de la base (fig. A3).

FONCTIONNEMENT

Instructions d'utilisation

AVERTISSEMENT ! Toujours respecter les consignes de sécurité et les règles en vigueur.

AVERTISSEMENT : Pour réduire tout risque de dommages corporels, arrêter l'outil et débrancher l'appareil du secteur avant d'installer ou de retirer tout accessoire, avant tout réglage ou changement de configuration ou lors de réparations. S'assurer que la gâchette est bien en position d'ARRÊT. Un démarrage accidentel pourrait causer des dommages corporels.

AVERTISSEMENT :

Bien fixer la pièce à scier. - Appliquer une force modérée sur l'outil. Une pression excessive n'accélère pas le sciage mais altère la performance de l'outil et risque de réduire sa durée de vie. - Éviter de solliciter l'outil au-delà de son régime normal d'utilisation.

Assurez-vous que la machine est placée de manière à favoriser une position ergonomique en termes de hauteur de table et de stabilité. L'emplacement de la machine doit être choisi afin que l'opérateur possède une bonne vue d'ensemble et suffisamment d'espace libre autour de la machine pour permettre la manipulation de la pièce sans restrictions.

Pour réduire les effets de vibration, assurez-vous que la température ambiante n'est pas trop froide, que la machine et l'accessoire sont bien entretenus et que la taille de la pièce est adaptée à cette machine.

Avant la mise en marche :

• Monter la lame de scie appropriée. Ne pas utiliser des lames trop émoussées. La vitesse maximale de rotation de l'outil ne doit pas excéder celle de la lame de scie.
• Ne pas essayer de couper des pièces trop petites. Veiller à ce que la lame coupe librement. Ne pas forcer. Veiller à ce que le moteur atteigne sa vitesse maximale avant de commencer à couper.
• S'assurer que tous les boutons de verrouillage et manettes de serrage soient bien serrés.

Mise en marche et arrêt (fig. A1, R1 - R3)

La machine compte deux systèmes de commutation indépendants. En mode de coupe en onglets, la gâchette (11) est utilisée (fig. R1). En mode d'établi de sciage, l'interrupteur marche/arrêt (1) est utilisé (fig. R2). Le boîtier interrupteur compte un limiteur de surcharge du moteur équipé d'un dispositif manuel de réarmement. En cas d'interruption de l'alimentation électrique, procéder comme suit :

• vérifier que la machine est bien hors tension ;
• appuyer sur le bouton de réarmement (142).

Mode de coupe en onglets (fig. R1)

Un trou (122) est prévu dans la gâchette pour l'insertion d'un cadenas afin de verrouiller l'interrupteur.

• Pour mettre l'outil en marche, appuyez sur la gâchette (11).
• Pour arrêter l'outil, relâchez l'interrupteur.

Mode d'établi de sciage (fig. R2 & R3)

L'interrupteur marche/arrêt présente de multiples avantages :

• Fonction de coupe-circuit : pour le cas où le courant devrait être coupé pour une quelconque raison, l'interrupteur doit être réactivé intentionnellement.
• Sécurité supplémentaire : la plaque articulée (123) peut être verrouillée en passant un cadenas par les trous (124 & 125). La plaque sert aussi d'arrêt d'urgence à repérage rapide car une pression exercée sur la plaque arrête la machine.
• Pour mettre la machine en marche, appuyez de nouveau sur le bouton de marche vert (126).
• Pour éteindre la machine, appuyez sur le bouton d'arrêt rouge (127).

Blocage des interrupteurs

• Pour éviter que la machine soit utilisée sans autorisation, il est possible de bloquer les deux interrupteurs avec un cadenas.

Coupe de base

Sciage en mode scie à onglets

Il est dangereux de faire fonctionner la machine sans protecteur. Tous les protecteurs doivent être en place.

Assurez-vous que le protecteur de sous-table ne se bouche pas avec de la sciure.

• Bloquez toujours la pièce à ouvrer en coupant des métaux non ferreux.

Opérations générales

• En mode de scie à ongllets, la tête de coupe est automatiquement verrouillée en position supérieure de « stationnement ».
• Pour libérer la tête de coupe, il suffit de presser le levier de déblocage du protecteur. En abaissant la tête de coupe, le carter inférieur de protection mobile se rétracte. N'essayez jamais d'empêcher le carter inférieur de protection de revenir en position de stationnement une fois la coupe terminée.
• La longueur minimale de la pièce découpée est de 10 mm.
• Lors de la coupe de pièces courtes (min. 190 mm à gauche ou à droite de la lame), l'utilisation de l'étau optionnel est recommandée.
• Lors de la coupe de sections d'UPVC, une pièce auxiliaire de soutien en bois possédant un profil complémentaire doit être placée sous le matériau à découper afin de le soutenir convenablement.

Fixation de la pièce (fig. A5, Z)

AVERTISSEMENT : une pièce qui est encastrée, équilibrée et fixée avant une coupe peut être déséquilibrée après avoir été coupée. Une charge déséquilibrée peut incliner la scie ou tout ce sur quoi la scie est fixée, comme une table ou un établi. Lorsque vous effectuez une coupe qui peut devenir déséquilibrée, bien soutenir la pièce et s'assurer que la scie est bien boulonnée à une surface stable. Il y a des risques de blessures corporelles. AVERTISSEMENT : le pied de la bride doit être encastré au-dessus de la base de la scie chaque fois que la bride est utilisée. Toujours serrer la pièce à la base de la scie et non à une autre partie de la zone de travail. S'assurer que le pied de la bride n'est pas serré au bord de la base de la scie. ATTENTION : utilisez toujours un dispositif de serrage de bois pour conserver la maîtrise de la pièce et réduire le risque de dommages à votre pièce et de blessure corporelle, si vos mains doivent être à 160 mm de la lame pendant la coupe.

Utilisez la pince matériel (39) fournie avec la scie. D'autres accessoires tels que pince à ressort, serres à barre ou serre-joint en C peuvent être adaptés à certaines tailles et formes de matériaux. Les guides de gauche et de droite coulissent d'un côté à l'autre pour faciliter l'opération de pinçage.

INSTALLATION DE LA BRIDE

1. L'insérer dans le trou situé derrière le guide. La bride doit être face à l'arrière de la scie à onglets. S'assurer que la rainure sur la tige de serrage est bien insérée dans la base de la scie à onglets. Si la rainure est visible, cela signifie que la bride est mal fixée.
2. Tourner la bride de 180 degrés vers l'avant de la scie à onglets.
3. Desserrer la poignée pour monter ou descendre la bride, puis utiliser le bouton de réglage fin pour serrer fermement la pièce.

REMARQUE : placer la bride du côté croit de la base pour le biseautage. TOUJOURS EFFECTUER DES ESSAIS À BLANC (SANS ALIMENTATION) AVANT DE RÉALISER VOS COUPES AFIN DE VÉRIFIER LA TRAJECTOIRE DE LA LAME. S'ASSURER QUE LA BRIDE N'OBSTRUE PAS LE MOUVEMENT DE LA SCIE OU DES GUIDES.

Coupe droite verticale (fig. S1)

• Desserrez le bouton d'onglet (79) et tirez le verrou d'onglet (80).
• Engagez le verrou d'onglet en position 0° et serrez le bouton d'onglet.
• Disposez le morceau de bois à couper contre le guide (7).
• Maintenez la poignée de fonctionnement (10) et enfoncez le levier de déblocage du protecteur (9).
• Appuyez sur la gâchette (11) pour faire démarrer le moteur.
• Baissez la tête de la scie pour permettre à la lame de couper le bois et de pénétrer dans le trait de scie (81).
• Une fois le travail terminé, relâchez l'interrupteur et attendez que la lame de scie s'arrête totalement avant que la tête ne revienne en position de repos supérieure.

Coupe transversale verticale d'onglet (fig. S2)

• Desserrez le bouton d'onglet (79) et tirez le verrou d'onglet (80). Faites pivoter la table rotative vers la gauche ou la droite pour obtenir l'angle requis. Le verrou d'onglet doit automatiquement se positionner sur 15°, 22,5°, 35,3° et 45° à droite comme à gauche. Si un angle intermédiaire est requis, tenez la tête fermement en place et verrouillez-la en serrant le bouton d'onglet. Assurez-vous toujours que le bouton d'onglet est bien bloqué avant de procéder à la coupe.
• Procéder comme pour une coupe transversale verticale.

AVERTISSEMENT : pour couper à l'onglet l'extrémité d'un morceau de bois avec une démarche réduite, disposez le bois de façon à effectuer la démarche sur le côté de la lame créant le plus grand angle avec le guide :

onglet gauche, chute à droite. onglet droit, chute à gauche.

Coupe transversale inclinée (fig. A2, S3)

L'angle d'inclinaison peut être réglé de 48° gauche à 2° droite, et coupé avec la table rotative réglée entre zéro et une position maximale d'onglet à 45° droite ou gauche.

• Desserrez le bouton de serrage du guide (91) et faites coulisser la partie supérieure du guide gauche au maximum vers la gauche.
• Desserrez le bouton de blocage d'inclinaison (17) et réglez l'inclinaison comme requis.
• Vissez à fond le bouton de blocage d'inclinaison.
• Procéder comme pour une coupe transversale verticale.

Coupes composées (fig. T1 - T4)

Une coupe d'onglets composés est la combinaison d'un onglet (fig. T1) et d'une inclinaison (fig. T2) en même temps. Ce type de coupe est utilisé pour réaliser des cadres ou des boîtes à face inclinée comme illustré sur la figure T3.

AVERTISSEMENT ! Au cas où l'angle varie à chaque coupe, veillez à ce que le bouton de blocage d'inclinaison et celui de verrouillage d'onglet soient fermement serrés. Après un changement d'inclinaison ou d'onglet, serrez toujours lesdits boutons.

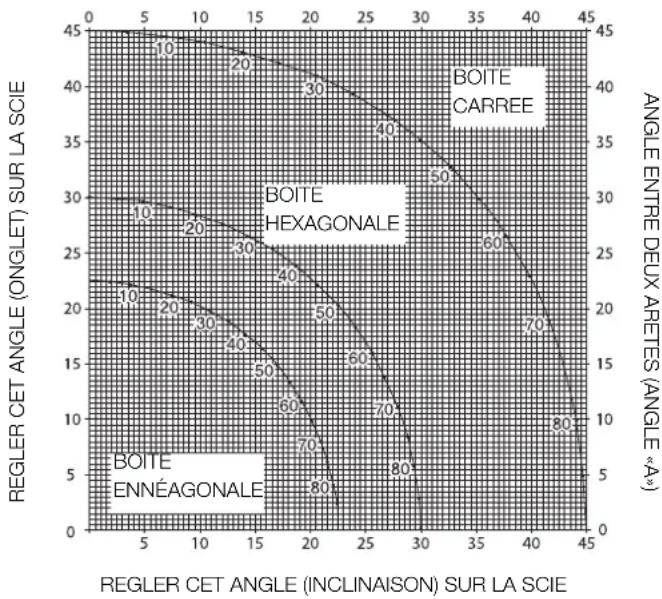

• Le tableau ci-après doit vous aider à sélectionner l'inclinaison ajustée et les réglages d'onglet pour les coupes d'onglets composés. Pour employer le tableau efficacement, sélectionner l'angle «A» requis (fig. T4) pour l'assemblage concerné, et mettre cet angle sur la courbe correspondante. À partir de ce point, descendre à la verticale pour trouver l'angle d'inclinaison correct et on trouve transversalement l'angle d'onglet correct.
• Régler la scie sur les angles déterminés et effectuer quelques essais pratiques.
• L'exercice pratique se poursuit par l'assemblage des pièces coupées. Exemple : Pour construire une boîte à quatre côtés avec 25° d'angle extérieur (angle «A») (fig. T4), utiliser la courbe supérieure droite. Chercher 25° sur l'échelle. Suivre la ligne d'intersection horizontale pour trouver le réglage d'onglet sur la scie (23°). Suivre la ligne d'intersection verticale vers le haut ou vers le bas pour trouver l'angle d'inclinaison de la scie (40°). Toujours effectuer des essais de coupe sur des chutes de bois afin de contrôler les réglages de scie.

Coupe de moulurages

La coupe de moulurage est exécutée à une inclinaison de 45°

• Faites toujours un essai avec scie à l'arrêt avant de procéder à une coupe quelconque.
• Toutes les coupes sont faites pendant que l'arrière de la base repose à plat sur la scie.

Coin intérieur

Côté gauche

• Positionnez la pièce moulurée, la face supérieure en appui contre le guide arrière.
• Conservez le côté gauche de la coupe.

Côté droit

• Positionnez la pièce moulurée, la face inférieure en appui contre le guide arrière.
• Conservez le côté gauche de la coupe.

Coin extérieur

Côté gauche

• Positionnez la pièce moulurée, la face inférieure en appui contre le guide arrière.
• Conservez le côté droit de la coupe.

Côté droit

• Positionnez la pièce moulurée, la face supérieure en appui contre le guide arrière.
• Conservez le côté droit de la coupe.

Couper des moulures en couronne

La coupe de moulures en couronne est exécutée avec une coupe d'onglets composés. Pour travailler le plus précisément possible, cette scie doit être pré-réglée en positions 35,3° pour les onglets et 30° pour l'inclinaison. Ces paramètres sont prévus pour des moulures en couronne standard avec des angles à 45° en haut et des angles de 45° en bas.

• Faites des essais avec du matériel de récupération avant de réaliser les coupes définitives.
• Toutes les coupes sont faites avec une inclinaison à gauche lorsque l'arrière du moulurage repose contre la base.

Coin intérieur

• Côté gauche - Haut du moulurage contre le guide.
• Onglet à droite.
• Conservez le côté gauche de la coupe.

Côté droit

• Bas du moulurage contre le guide.
• Onglet à gauche.
• Conservez le côté gauche de la coupe.

Coin extérieur

Côté gauche - Bas du moulurage contre le guide. - Onglet à gauche. - Conservez le côté droit de la coupe.

Côté droit

Haut du moulurage contre le guide. - Onglet à droite. - Conservez le côté droit de la coupe.

Sciage en mode banc de scie

Utilisez systématiquement le couteau diviseur. Assurez-vous systématiquement que le couteau diviseur et le carter de lame sont correctement alignés. Assurez-vous que la scie à onglet est réglée et verrouillée sur un onglet de 0°.

AVERTISSEMENT : ce mode ne permet pas de couper le métal.

Sciage en longueur (fig. U1 & U3)

• Réglez l'angle de chanfrein sur 0°.
• Réglez la hauteur de la lame de scie.
• Réglez le guide parallèle à la distance désirée.
• Maintenez la pièce à plat sur la table et contre le guide. Placez-la à environ 25 mm de la lame de scie. Tenez vos mains à l'écart de la lame de scie.
• Mettez la machine en marche et attendez que la lame atteigne sa vitesse maximale.
• Poussez lentement la pièce à travailler sous le carter supérieur de lame, tout en la poussant avec fermeté contre le guide. Laissez la lame faire son travail sans la forcer. La vitesse de la lame doit être constante. Utilisez toujours le poussoir (23) quand vos mains s'approchent de la lame.
• Quand la coupe est terminée, arrêtez la machine, laissez la lame s'arrêter et enlevez la pièce.

AVERTISSEMENT : ne poussez et ne retenez jamais le côté libre ni le côté découpé de la pièce.

AVERTISSEMENT : utilisez toujours un poussoir pour découper de petites pièces.

Coupes inclinées (fig. U2)

• Ajustez l'angle de biseautage souhaité.
• Procédez comme pour la coupe en longueur.

Coupe transversale (fig. V1)

• Réglez l'angle de chanfrein sur 0°.
• Réglez la hauteur de la lame de scie.
• Placez le guide à onglet sur 0°.
• Procédez comme pour une coupe en longueur mais en utilisant le guide à onglet pour pousser la pièce à ouvrer sur la lame.

Coupe transversale chanfreinée

• Ajustez l'angle de biseautage souhaité.
• Procédez comme pour une coupe transversale.

Coupe à onglet (fig. V2)

• Réglez le guide à onglets selon l'angle voulu.
• Procédez comme pour une coupe transversale.

Accessoires disponibles en option

AVERTISSEMENT : débranchez toujours la machine avant d'installer des accessoires.

Dispositif d'aspiration des poussières (fig. W1 & W2)

AVERTISSEMENT : cette machine est pourvue de deux points d'aspiration des poussières utilisables dans chaque mode.

AVERTISSEMENT : chaque fois que possible, connectez un aspirateur à poussière conçu conformément aux normes en vigueur en matière d'émissions de poussières.

AVERTISSEMENT : lorsque vous sciez du bois, connectez un aspirateur à poussière conçu conformément aux normes en vigueur en matière d'émissions de poussières.

Raccordez un dispositif d'aspiration des poussières conçu selon les réglementations en vigueur. La vitesse de l'air des systèmes raccordés à l'extrémité doit être de 20 m/s ± 2 m/s. La vitesse doit être mesurée dans le tuyau de raccord au point de raccord avec l'outil raccordé, mais pas en marche.

Raccordement en position de scie à onglets (fig. W1)

Reliez une extrémité du premier tuyau à l'adaptateur de la buse d'aspiration (13). - Insérez l'autre extrémité du tuyau dans l'orifice d'entrée du milieu du collecteur (128). - Connectez l'extrémité de l'autre tuyau au carter de protection de la sous-table (63). - Insérez l'autre extrémité du tuyau dans l'orifice d'entrée externe du collecteur.

Raccordement en position de scie d'établi (fig. W2)

• La procédure est similaire à celle pour la scie à onglets. Il suffit uniquement de raccorder le tuyau du carter de protection de la sous-table au carter de protection de la lame (21).

Support supplémentaire/arrêt en longueur pour scie à onglets (fig. A5)

Le support supplémentaire et l'arrêt en longueur peuvent être montés à gauche ou à droite, ou encore des deux côtés.

Fixez les pièces 31 - 39 sur les deux rails de guidage (32 & 33). Utilisez le support inclinable (34) pour la coupe transversale de planches de 210 mm de large (15 mm d'épaisseur).

Table de support à rouleaux (fig. A6)

La table de support à rouleaux (40) permet de soutenir des pièces à ouvrer longues. En mode de scie à onglets, la table de support à rouleaux peut être montée à gauche ou à droite voire des deux côtés. En mode d'établi de sciage, elle peut également être montée à l'avant ou à l'arrière du plan de travail de la scie.

Rallonge latérale (fig. A8)

La rallonge latérale (42) augmente de 600 mm, ou plus, la distance entre la butée en longueur et la lame, en fonction de la longueur de la tige fixée à la machine et de la position de serrage sur la table. La rallonge latérale doit être utilisée en association avec des rails de guidage (32) (option). La table réglable est équipée d'une échelle graduée sur son bord avant ; elle est montée sur une base solide, serrée sur les tiges de guidage.

Fixez la rallonge à droite de la machine pour assurer la continuité de l'échelle de distance des deux tables.

Table coulissante (fig. A9)

Cette table coulissante unique (43) est destinée à des panneaux placés à gauche de la lame et dont les dimensions atteignent 1200 x 900 mm.

Les tiges de guidage sont montées sur une solide pièce extrudée pouvant être rapidement enlevée de la machine et néanmoins entièrement réglable dans tous les plans. La butée comprend un mètre-ruban sur toute sa longueur pour faciliter le positionnement d'un arrêt réglable et d'un support ajustable pour des pièces étroites.

Transport (fig. X)

AVERTISSEMENT : Transportez toujours la machine en mode d'établi de sciage avec le carter supérieur de protection de la lame fixé.

Les roulettes facilitent le transport de la machine.

• Placez la machine sur le côté droit de la base.
• Repliez les pattes arrêté dans la base
• Dépliez les pattes avant hors de la base
• Retournez la machine.
• Soulevez la machine par les pattes avant jusqu'à ce que les roues soient en contact avec le sol.

AVERTISSEMENT : Faites-vous aider pour transporter la machine. Elle est trop lourde pour être manutentionnée par une personne seule.

ENTRETIEN

Votre outil DEWALT a été conçu pour durer longtemps avec un minimum d'entretien. Son fonctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

AVERTISSEMENT : pour réduire tout risque de dommages corporels, arrêtez l'outil et débranchez l'appareil du secteur avant d'installer ou de retirer tout accessoire, avant tout réglage ou changement de configuration, ou lors de réparations. Assurez-vous que la gâchette est bien en position d'ARRÊT. Tout démarrage accidentel pourrait causer des dommages corporels.

Graissage

Les roulements du moteur sont pré-lubrifiés et étanches à l'eau.

• Périodiquement, huilez légèrement la surface du roulement de la table rotative, à l'endroit où elle coulisse sur le rebord de la table fixe. Lubrifiez régulièrement la profondeur de la rainure de coupe.
• Nettoyez régulièrement à l'aide d'une brosse sèche les pièces sujettes à l'accumulation de sciure et de copeaux.

Réglages de came (fig. Y1 - Y3)

Pour éliminer le jeu entre les deux tables, procédez comme suit :

• Faites pivoter la machine en mode d'établi de sciage.
• Retirez les vis (138) tout en maintenant la plaque de retenue (139).
• Desserrez la vis (140) de la came de réglage (141).
• Faites pivoter la came de réglage à l'aide d'une paire de pinces à bec effilé.
• Maintenez la came de réglage avec les pinces et serrez la vis.
• Remettez la plaque de retenue et serrez les vis.
• Faites pivoter la machine en mode de scie à onglets. Vérifiez la force nécessaire pour guider la scie. Répétez la procédure précédente si la force requise est trop importante.

Nettoyage

Avant l'utilisation, vérifiez soigneusement le carter de lame supérieur, le carter de lame inférieur amovible, ainsi que la buse de dépoussiérage pour déterminer s'ils fonctionnent correctement. Assurez-vous que les copeaux, la poussière ou les particules de la pièce ne puissent pas provoquer le blocage de l'une des fonctions.

Si des fragments de pièce se coincent entre la lame de scie et les carters, débranchez la machine de l'alimentation et suivez les instructions fournies à la section Montage de la lame de scie. Retirez les parties coincées et remontez la lame de scie.

AVERTISSEMENT : retirez la saleté et la poussière du logement principal en soufflant de l'air sec dès que vous remarquez une accumulation de saleté à l'intérieur et autour des orifices d'aération. Portez des lunettes de sécurité homologuées et un masque anti-poussière homologué lorsque vous effectuez cette procédure.

AVERTISSEMENT : n'utilisez jamais de solvants ou d'autres produits chimiques corrosifs pour nettoyer les pièces non métalliques de l'outil. Ceux-ci risqueraient d'affaiblir les matériaux utilisés dans ces pièces. Utilisez un chiffon imbibé uniquement d'eau et de détergent doux. Ne laissez jamais un liquide pénétrer dans l'outil et n'immergez jamais les pièces de l'outil dans un liquide.

AVERTISSEMENT : Pour réduire le risque de blessures, nettoyez régulièrement le plateau.

AVERTISSEMENT : Pour réduire le risque de blessures, nettoyez régulièrement le système de collecte de la poussière.

Accessoires en option

AVERTISSEMENT : l'utilisation d'accessoires autres que ceux fournis par DEWALT peut se révéler dangereuse car ils n'ont pas été testés sur ce produit. Afin de réduire le risque de blessures corporelles, utilisez uniquement des accessoires recommandés par DEWALT avec ce produit.

LAMES DE SCIE

UTILISEZ TOUJOURS des LAMES DE SCIE de 305 mm à réduction de bruit avec des TROUS D'ARBRE de 30 mm. L'INDICE DE VITESSE DOIT ÊTRE AU MOINS 4000 TR/MIN. N'utilisez jamais de lame de diamètre inférieur ou supérieur. Le pare-main ne serait pas ajusté. N'utilisez que des lames de coupe transversale. Ne pas utiliser des lames conçues pour l'extraction rapide, des lames de combinaison ou des lames avec des angles de coupe de plus de 10°.

DESCRIPTION DES LAMES
Application Diamètre (mm) Dents
Lames de scie de construction (pour des coupes génériques)
Usage général 305 36
Lames de scie à bois (foumir des coupes lisses et nettes)
Coupe transversales fines 305 60

Prenez contact avec votre revendeur pour obtenir de plus amples informations sur les accessoires appropriés.

Respect de l'environnement

Collecte sélective. Ne jetez pas ce produit avec vos ordures ménagères.

Le jour où votre produit DEWALT doit être remplacé ou que vous n'en avez plus besoin, ne le jetez pas avec vos ordures ménagères. Préparez-le pour la collecte sélective.

La collecte sélective des produits et emballages usagés permet de recycler et réutiliser leurs matériaux. La réutilisation de matériaux recyclés aide à protéger l'environnement contre la pollution et à réduire la demande en matières premières.

Selon les réglementations locales, un service de collecte sélective pour les produits électriques peut être fourni de porte à porte, dans une déchetterie municipale ou sur le lieu d'achat de votre nouveau produit.

DEWALT dispose d'installations pour la collecte et le recyclage des produits DEWALT en fin de cycle de vie utile. Pour profiter de ce service, veuillez rapporter votre produit à un réparateur autorisé qui le recyclera en notre nom.

Pour connaître l'adresse d'un réparateur autorisé près de chez vous, prenez contact avec votre bureau DEWALT local à l'adresse indiquée dans ce manuel de l'utilisateur. Ou consultez la liste des réparateurs autorisés DEWALT et le panorama détaillé de notre SAV et contacts sur Internet à l'adresse: www.2helpU.com.

GARANTIE

DEWALT est si sûr de la qualité de ses produits qu'il propose à tous les professionnels qui les utilisent, une garantie exceptionnelle. Cette promesse de garantie s'ajoute à vos droits contractuels en tant qu'utilisateur professionnel ou vos droits légaux en tant qu'utilisateur privé, non professionnel, et elle ne peut en aucun cas leur porter préjudice. Cette garantie est valable au sein des territoires des États membres de l'Union Européenne et au sein de la Zone Européenne de libre-échange.

- GARANTIE DE SATISFACTION DE 30 JOURS

Si les performances de votre outil DEWALT ne vous apportaient pas totale satisfaction, retournez simplement, au point de vente, l'outil accompagné de tous ses composants originaux, dans un délai de 30 jours à compter de sa date d'achat pour son échange ou son remboursement intégral. Le produit devra avoir été soumis à une usure normale. Une preuve d'achat sera exigée.

- CONTRAT D'ENTRETIEN GRATUIT D'UN AN

Si votre outil DEWALT doit subir un entretien ou une révision dans les 12 mois suivant l'achat, vous avez droit à une intervention gratuite. Cette dernière sera effectuée gratuitement par un centre de réparation agréé DEWALT. Une preuve d'achat sera exigée. Cela comprend la main-d'œuvre. Les accessoires et les pièces détachées sont exclus, à moins d'un défaut de fabrication sous garantie.

- GARANTIE COMPLÈTE D'UN AN

Si votre produit DEWALT présentait un vice de matériel ou de fabrication dans les 12 mois à compter de sa date d'achat, DEWALT garantit le remplacement gratuit de toute pièce défectueuse ou, à notre entière discrétion, le remplacement gratuit de l'appareil, à condition que:

Le produit ait été utilisé correctement ; Le produit ait été soumis à une usure normale ; Aucune réparation n'ait été effectuée par du personnel non autorisé ; - Une preuve d'achat soit fournie ; - Le produit soit retourné complet, avec l'ensemble de ses composants originaux.

Si vous souhaitez effectuer une réclamation, contactez votre revendeur ou consultez l'emplacement du centre de réparation agréé DEWALT le plus proche dans le catalogue DEWALT ou contactez le service clientèle DEWALT à l'adresse indiquée dans ce manuel. Une liste des centres de réparation agréés DEWALT et tout détail complémentaire concernant notre service après-vente sont à votre disposition sur notre site Internet : www.2helpU.com.

Scie à onglets combinée D27107, D27107XPS

Félicitations !

Sécurité électrique
