D27107 - Saha DEWALT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ammattikäyttöön tarkoitettu yhdistelmä-jiiri-/pöytä-/radiaalipyörösaha
Merkki	DeWalt
Malli	D27107
Syöttöjännite	230 V
Ottoteho	2000 W
Hyötyteho	1080 W
Terän maksiminopeus	4000 kierrosta/min
Terän halkaisija	305 mm
Terän reikä	30 mm
Terän paksuus	2,1 - 2,2 mm
Halkaisukiilan paksuus	2,5 mm
Terän automaattinen pysäytysaika	< 10 s
Paino	42 kg
Äänenpainetaso (LpA)	95 dB(A)
Äänitehotaso (LwA)	106 dB(A)
Tärinä (ah)	2,1 m/s² (epävarmuus K=1,5 m/s²)
Päätoiminnot	Jiirisaha, pöytäsaha, poikki-, pitkittäis-, jiiri-, yhdistelmä- ja viisteleikkaukset
Turvalaitteet	Kaksoiseristys, liikkuva alasuojus, kiinteä yläsuojus, halkaisukiila, hätäpysäytys, lukitukset
Huolto ja puhdistus	Lastujen säännöllinen puhdistus, liukupintojen voitelu, pölyn poisto kuivalla ilmalla puhaltamalla
Varaosat ja korjattavuus	Vaihtoterät (305 mm, reikä 30 mm), lisävarusteet (ohjaimet, jatkeet, pöydät), korjaus valtuutetussa DeWalt-huoltokeskuksessa

Usein kysytyt kysymykset - D27107 DEWALT

Kuinka vaihtaa D27107 -sahan terä?

Varmista, että kone on irrotettu verkkovirrasta ja jiirisaha -tilassa. Nosta alasuojus vivun avulla. Paina akselin lukituspainiketta ja kierrä terän lukitusruuvia myötäpäivään mukana toimitetulla avaimella. Poista ruuvi ja laippa, sitten terä. Aseta uusi terä niin, että hampaat osoittavat taaksepäin (käyttäjästä poispäin). Aseta laippa takaisin ja kiristä ruuvi vastapäivään samalla pitäen akselin lukitusta painettuna. Laske alasuojus.

Kuinka vaihtaa jiirisaha -tilasta pöytäsaha -tilaan?

Aseta kääntöpöytä 0° -asentoon ja lukitse se. Löysää halkaisukiilan nuppi ja poista se säilytyspaikastaan. Nosta alasuojus ja aseta halkaisukiila paikalleen. Laske leikkuupää ja työnnä liukuyksikön lukituksen avausvipua. Paina pöydän vapautusvipua ja käännä pöytä 180°, kunnes lukitus napsahtaa. Poista pöydän alasuojus ja asenna terän yläsuojus.

Mikä on suurin leikkuukapasiteetti jiirisaha -tilassa?

Poikkileikkauksessa 90°/90° suurin kapasiteetti on 205 mm leveys ja 63 mm korkeus. 45° jiirillä kapasiteetti on 160 mm. Suurin leikkuusyvyys 90°:ssa on 90 mm ja 45° kallistuksella 60 mm.

Mitä lisävarusteita on saatavilla D27107 -malliin?

Saatavilla on useita valinnaisia lisävarusteita: pöydän jatkeet (D271058), liukupöytä (D271055), jiiri-ohjain (D271052), kallistettavat tuet (DE3495), ohjauskiskot, rullapöydät (DE3497), kolmitieimulaite (D271054) ja vaihtoterät (malli DT4260 suositeltu).

Kuinka säätää halkaisukiila?

Halkaisukiilan on oltava 3-8 mm:n päässä hampaan kärjestä ja enintään 2 mm korkeimman hampaan alapuolella. Säätääksesi, vaihda jiirisaha -tilaan. Löysää pystysäätöpultit (103) ja vaakasäätöpultit (104). Säädä asentoa ja kiristä pultit.

Mitä terää käyttää D27107 -mallissa?

Käytä yksinomaan teriä, joiden halkaisija on 305 mm ja reikä 30 mm, ja maksiminopeus vähintään 4000 kierrosta/min. Suositellut terät ovat kovametallikärkiset puulle, puutuotteille ja muoveille. Älä käytä pikaterästeriä, metallinteriä tai hiomalaikkoja.

Kuinka puhdistaa ja huoltaa saha?

Ennen huoltoa irrota kone verkkovirrasta. Puhdista säännöllisesti lastut ja pöly kuivalla ilmalla, käytä suojalaseja ja hengityssuojainta. Voitele kevyesti kääntöpöydän liukupinta ja leikkuuura. Älä koskaan käytä syövyttäviä liuottimia. Tarkista määräajoin moottorin tuuletusaukot.

Onko D27107 -saha tarkoitettu metallin leikkaamiseen?

Ei, tämä saha on suunniteltu puulle, puutuotteille ja muoveille. Älä koskaan leikkaa rauta- tai ei-rautametalleja tai muurausmateriaaleja. Pöytäsaha -tilassa metallin sahaus on ehdottomasti kielletty. Sopimattomien terien käyttö voi vahingoittaa konetta ja aiheuttaa käyttäjälle vammoja.

Kuinka säätää jiiri- ja kallistuskulma?

Jiiriä varten löysää jiiri-nuppi (79) ja vedä jiiri-lukitus (80) vapauttaaksesi kääntöpöydän. Käännä se haluttuun kulmaan (esiasetetut asennot 15°, 22,5°, 35,3°, 45°). Kallistusta varten löysää lukituspyörä (17) ja kallista varsi haluttuun kulmaan (48° vasemmalta 2° oikealle). Kiristä nupit tiukasti säädön jälkeen.

Kuinka kuljettaa D27107 -sahaa?

Aseta saha pöytäsaha -tilaan terän yläsuojus kiinnitettynä. Taita takajalat alas ja avaa etujalat. Kallista konetta oikealle ja nosta sitä etujaloista, kunnes pyörät koskettavat maata. Pyydä apua, koska kone painaa 42 kg.

KÄYTTÖOHJE D27107 DEWALT

Olet valinnut DEWALT-työkalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luottavimmista yhteistyökumppaneista.

Tekniset tiedot

D27107 D27107XPS
Jännite	V 230	230
Typpi	4	2
	(D27107)
		LED-työvalolla)
Ottoteho		W 2000	2000
Virrankulutus		W 1080	1080
Suurin pyörismnopeus		min-4000	4000
Terän halkaisija		mm 305	305
Teräkeskön halkaisija		mm 30	30
Sahanterän leveys		mm 2,1 - 2,2	2,1 - 2,2
Jakoveitsen paksuus		mm 2,5	2,5
Automaattisen teränjarnutuksen aika s < 10		< 10
Paino		kg 42	42

Katkaisutehot

Jiirisahausasento
Järileikkaus (max kulmal)	vasen	48° 48°
	oikea	48°	48°
Vinoleikkaus (max kulmal)	vasen	48° 48°
	oikea	2°	2°
Suurin leikkuualue 90°/90°	mm	205 x 63	205 x 63
Suurin järileikkuualue 45°	mm	160	160
Suurin leikkuusyyys 90°	mm	90	90
Suurin vinoleikkuualue 45°	mm	60	60
Suurin leikkuusyyys 45° kulmalla, 45° jiri	mm	60	60

Pöytäasento

Suurin kuituja pitkin tapahtuva sahaus vasen/voikea	mm	120/320	120/320
Sahaussyvyys 90°	mm	81	81
Sahaussyvyys 45°	mm	56	56
L_Fi (äänenpaine)	dB(A)	95,0	95,0
K_Fi (äänenpaineen vaihtelu)	dB(A)	3,0	3,0
L_0(aäniteho)	dB(A)	106,0	106,0
K_0(aänitehon vaihtelu)	dB(A)	3,0	3,0

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 61029 -standardin mukaisesti:

Tärinän päästöarvo a h
\( q_h = \)	m/s2	2,1	2,1
Vaihtelu K =	m/s2	1,5	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 61029 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, siihen on kiinnitetty erilaisia lisävarusteita tai tulosta on hoidettu huonosti, tärinä voi lisääntyä. Tämä vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinä vähenee, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

Sulakkeet:

10A

HUOMAUTUS: Laite on tarkoitettu muodostamaan yhteys tehonsyöttöjärjestelmään suurimmalla sallitulla järjestelmän impedanssilla Zmax 0,28 Ω käyttäjän tehonsyötön liittymäkohdassa.

Käyttäjän tulee varmistaa, että laite on liitetty vain yllä olevat vaatimukset täyttävään järjestelmään. Käyttäjä voi tarvittaessa kysyä sähköyhtiöltä järjestelmän impedanssin liittymäkohdassa.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

EY-vaatimustenmukaisuustodistus C

D27107/D27107XPS

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EY, EN 61029-1, EN 61029-2-11.

Nämä tuotteet täyttävät myös direktiivin

2004/108/EU ja 2011/65/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoite näkyy käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Horst Grossmann

VAROITUS! Käytettäessä sähkötyökaluja on aina noudatettava perusvarotoimia tulipalon, sähköiskun ja henkilövamman välttämiseksi. Alla on mainittu joitakin varotoimia.

Lue kaikki ohjeet ennen tuotteen käyttämistä ja säästä ohjeet.

SÄIYTÄ OHJEKIRJA MYÖHEMPÄÄ TARVETTA VARTEN.

Yleiset turvallisuusohjeet

1. Pidä työskentelyalue siistinä.

Epäsiistit tilat voivat aiheuttaa vaaroja. 2. Huomioi työskentelyalueen ympäristö.

Älä altista työkalua sateelle. Älä käytä työkalua kosteissa tai märissä olosuhteissa. Pidä työskentelyalue hyvin valaistuna (250-300 luksia). Älä käytä työkalua paikoissa, joissa on tulipalon tai räjähdyksen vaara, esimerkiksi palavien nesteiden ja kaasujen läheisyydessä. 3. Suojaudu sähköiskulta. Älä anna kehosi koskettaa maadoitettuihin pintoihin (esimerkiksi putkiin, lämpöpatteriin, lietteeseen tai jääkaappiin). Kun työkalua käytetään äärimmäisissä olosuhteissa (esim. korkea kosteus, kun metallilastuja syntyy jne.), sähköturvallisuutta voidaan parantaa kytkemällä eristysmuuntaja tai (FI) maavuodon katkaisin. 4. Pidä muut ihmiset etäällä.

Älä anna asiattomien, varsinkaan lasten, koskea työkaluun tai sähköjohtoon, ja pidä heidät etäällä työskentelyalueesta. 5. Laita joutilas työkalu varastoon.

Kun työkalu ei ole käytössä, se on säilytettävä lukittuna kuivassa ja turvallisessa paikassa ja poissa lasten ulottuvilta. 6. Älä käytä työkalua väkisin.

Se toimii paremmin ja turvallisemmin sille tarkoitetulla nopeudella. 7. Käytä oikeaa työkalua.

Älä käytä pieniä työkaluja väkisin suurtehotyökalua vaativaan työhön. Käytä työkalua vain sen käyttötarkoituksen mukaan; älä käytä esimerkiksi pyörösahaa oksien tai tukkien katkaisemiseen. 8. Pukeudu asianmukaisesti.

Älä käytä väljiä vaatteita tai koruja, sillä ne voivat takertua liikkuviin osiin. Luistamattomien jalkineiden käyttöä suositellaan käytettäessä laitetta ulkona. Käytä suojaavaa päähinettä, jos sinulla on pitkät hiukset.

1. Käytä suojavarusteita. Käytä aina suojalaseja. Käytä kasvo- tai pölysuojaa, jos työskenneltäessä syntyy pölyä tai lentäviä hiukkasia. Mikäli nämä hiukkaset ovat erittäin kuumia, käytä myös kuumuudenkestävää suojavaatetta. Käytä aina kuulosuojaimia. Käytä aina suojakypärää.
2. Kytke laitteeseen pölynpoistolaite.

Jos pölyn poistamiseen ja keräykseen soveltuvia työkaluun liitettäviä laitteita on, varmista, että ne ovat kytkettyinä ja että käytät niitä oikein.

1. Älä käytä johtoa väärin. Älä koskaan vedä johdosta, kun haluat irrottaa laitteen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä ja terävistä reunoista. Älä koskaan kanna työkalua johdosta.
2. Kiinnitä työstökappale paikalleen.

Käytä ruuvipuristinta tai penkkipuristinta pitämään työkappale paikoillaan. Se on turvallisempaa ja saat molemmat kädet vapaaksi työhön.

1. Älä kurottele.

Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino.

1. Huolla työkalua huolellisesti.

Pidä leikkuutyökalut terävinä ja puhtaina, jolloin ne toimivat paremmin ja turvallisemmin. Noudata voiteluohjeita ja lisävarusteiden vaihto-ohjeita. Tutki työkalut aika ajoin, ja jos havaitset vikoja, korjauta ne valtuutetussa huoltoliikkeessä. Pidä kaikki kahvat ja kytkimet kuivina, puhtaina, öljyttöminä ja rasvattomina.

1. Katkaise työkalujen virta.

Kun työkaluja ei käytetä, irrota ne virtalähteestä ennen niiden huoltamista ja vaihtaessasi lisävarusteita, kuten teriä ja leikkureita.

1. Poista jakoavaimet ja ruuviavaimet.

Ota tavaksi tarkastaa, että jako- ja ruuviavaimet on poistettu työkalusta ennen sen käyttöä.

1. Vältä vahingossa tapahtuvaa käynnistystä.

Älä kanna työkalua sormi virtakytkimellä. Varmista, että työkalu on katkaistu päävirtakytkimestä ennen sen kytkemistä virtalähteeseen.

1. Käytä ulkokäyttöön tarkoitettuja jatkojohtoja.

Tarkasta ennen käyttöä jatkojohdon kunto ja vaihda se, jos se on viallinen. Kun työkalua käytetään ulkona, käytä vain ulkokäyttöön tarkoitettuja jatkojohtoja, joissa on tätä vastaava merkintä.

1. Pysy valppaana.

Katso tarkkaan, mitä teet. Käytä tervettä järkeä. Älä käytä työkalua väsyneenä tai huumeiden tai alkoholin vaikutuksen alaisena.

1. Tarkasta osat mahdollisten vikojen varalta.

Tarkasta työkalu ja virtajohto huolellisesti ennen käyttöä varmistaaksesi, että ne toimivat oikein ja täyttävät tehtävänsä. Tarkasta liikkuvien osien kohdistus ja kiinnitys, osien kunto ja kiinnitys sekä muut mahdolliset seikat, jotka saattavat vaikuttaa työkalun käyttöön. Suojus ja muut vaurioituneet osat on korjattava asianmukaisesti tai vaihdettava. Työn saa tehdä vain valtuutettu huoltoliike, ellei tässä käyttöoppaassa ole toisin mainittu. Vaihdata vialliset kytkimet valtuutetussa huoltoliikkeessä. Älä käytä työkalua, jos virtakytkin ei kytke sitä päälle ja pois päältä. Älä koskaan yritä korjata työkalua itse.

VAROITUS: Muunlainen kuin tässä ohjekirjassa tälle työkalulle suositeltu lisävaruste tai -laite tai käyttötoimenpide voi aiheuttaa henkilövahingon.

1. Anna vain pätevän henkilön korjata työkalu.

Tämä sähkötyökalu noudattaa asianmukaisia turvasääntöjä. Korjauksia saavat tehdä vain pätevät henkilöt alkuperäisiä varaosia käyttäen; muunlainen toiminta voi aiheuttaa käyttäjille suuren vaaran.

Kulmasahojen lisäturvasääntöjä

Varmista, että kaikki lukitusnupit ja kiinnityskahvat on kiinnitetty ennen minkään toiminnon aloittamista. Varmista, että koneen terä on kiinnitetty kunnolla, ennen kuin suoritat viistoleikkauksia. - Älä käytä laitetta, ilman että suojus on paikallaan, jos suojus ei toimi tai jos suojusta ei ole huollettu oikein. - Älä koskaan laita käsiä teräalueelle, kun saha on liitetty verkkolähteeseen. - Älä koskaan yritä sammuttaa käynnissä olevaa laitetta nopeasti jumittamalla työkalu tai muilla tavoilla estämällä terä. Tämä voi aiheuttaa vakavan tapaturman. - Valitse oikea terä leikattavalle materiaalille. Käytä terän pidintä tai käsineitä, kun käsittelet sahan terää tai karkeaa materiaalia. - Älä koskaan suorita puhdistusta tai huoltotöitä, kun kone on käynnissä ja teräosa ei ole lepoasennossa. Suojuksen etuosassa on säleikkö näkyvyyden parantamiseksi leikkaamisen aikana. Vaikka säleikkö vähentää huomattavasti lentävän jätteen määrää, suojuksessa on aukkoja ja suojalaseja tulee käyttää, kun säleikön läpi katsotaan. - Jos laser on asennettu, älä vaihda muun tyyppiseen laseriin. Vain laserin valmistaja tai valtuutettu agentti saa suorittaa korjaukset. - Älä koskaan leikkaa 200 mm lyhyempiä työkappaleita. Ilman lisätukea kone on suunniteltu enintään seuraavan kokoisille työkappaleille:

• Korkeus 63 mm x leveys 205 mm x pituus 500 mm.
• Pidemmät työkappaleet täytyy tukea sopivan lisäpöydän avulla, esim. DE3474. Kiinnitä työkappale turvallisesti. Kun konetta käytetään jiirisahatilassa, varmista, että pöydän alla oleva sahanterän osa on kokonaan suojassa (63) kuvan mukaisesti.

Sahapenkkien lisäturvasääntöjä

• Varmista, että terä pyörii oikeaan suuntaan ja että hampaat osoittavat sahapenkin etuosaan päin.

Varmista, että kaikki lukitusnupit ja kiinnityskahvat on kiristetty ennen minkään toiminnon aloittamista. Varmista, että kaikki terät ja laikat ovat puhtaita ja että välirenkaat ovat terää vasten. Kiristä mutterit huolellisesti. Käytä oikein teroitettuja sahanteriä. Huomioi sahan terään merkitty enimmäisnopeus. Merkityn maksiminopeuden on aina oltava varokilpeen merkittyä arvoa suurempi. - Älä käytä sahaa ilman ylä- ja alasuojia paikallaan. - Älä koskaan laita käsiäsi teräalueelle, kun saha on liitetty verkkolähteeseen. - Irrota saha virtalähteestä ennen kuin vaihdat terän tai suoritat mitään huoltotöitä. - Käytä aina työntötankoa ja varmista, että kätesi eivät koskaan ole 200 mm lähempänä sahanterää leikatessasi. - Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. - Älä laita terän voiteluaineita sen käydessä. - Älä kurottele sahanterän taakse. - Pidä työntötanko aina paikallaan, kun sitä ei käytetä. - Älä seiso yksikön päällä. Varmista kuljetuksen aikana, että sahanterän yläosa on peitetty esim. suojuksella. - Älä käytä suojusta käsittelyyn tai kuljetukseen. Uurtaminen ei ole sallittua. - Varmista, että halkaisukiila on säädetty oikein. Älä koskaan leikkaa halkaisukiila asennettuna. - Älä koskaan leikkaa 30 mm pienempiä työkappaleita. Ilman lisätukea kone on suunniteltu enintään seuraavan kokoisille työkappaleille: - Korkeus 81 mm x leveys 400 mm x pituus 600 mm - Pidemmät työkappaleet täytyy tukea sopivan lisäpöydän avulla, esim. D271055 tai D271058.

Kääntöpöytäsahojen lisäturvasäännöt

• Ennen sahan käyttämistä tulee varmistaa, että kone on vakaa. Älä koskaan aseta konetta epätasaiselle alustalle. Varmista kone tarvittaessa pöytään käyttäen 150 mm pitkiä kuusikoloruuveja ja muttereita.
• Älä koskaan käytä laitetta ennen kuin suojukset ovat paikoillaan, erityisesti terän vaihtamisen jälkeen. Pidä suojat hyväkuntoisina ja hoida niitä oikeaoppisesti. Vaihda kulunut pöydän lisäkappale.
• Varmista, että varsi on kiinnitetty kunnolla työskentelyasentoon, kun sahaat pöytäsahatoiminnolla.
• Varmista, että varsi on kiinnitetty kunnolla, kun viistosahaat pöytäsahatoiminnolla. Varmista, että pöytä on lukittu oikein, kun muutat sahaustoimintoa.
• Älä koskaan sahaa rautamateriaaleja tai raudattomia materiaaleja, kun halkaiset pöytäsahatoiminnolla.
• Ennen kuin käytät mitään lisävarustetta, lue käyttöohje. Lisävarusteen virheellinen käyttö voi aiheuttaa vahinkoja.
• Huomioi sahan terään merkitty enimmäisnopeus. Käytä terän pidintä tai käsineitä, kun käsittelet sahan terää.
• Varmista, että terä pyörii oikeaan suuntaan. Pidä terä terävänä.
• Sahanterän suurimman sallitun nopeuden täytyy aina olla sama tai suurempi kuin työkalun tyyppikilvessä määritetty kuormittamaton nopeus.
• Älä käytä sahanteriä, jotka eivät vastaa teknisissä tiedoissa ilmoitettuja mittoja. Älä käytä välilevyjä ja karan renkaita, jotta saisit terän sopimaan karaan. Käytä vain ohjekirjassa ilmoitettuja teriä EN 847-1 -standardin mukaisesti. Harkitse erikoisvalmistettujen melua vähentävien terien käyttöä.
• Älä käytä nopeita teräksisiä sahanteriä.
• Älä käytä murtuneita tai vahingoittuneita sahanteriä. Kun olet suorittanut leikkauksen, vapauta kytkin ja odota, että sahanterä pysähtyy kokonaan, ennen kuin palautat pään teräosan ylälepoasentoon.

Varmista, että varressa on kunnolla kiinnitetty, ennen kuin suoritat viistoleikkauksia. - Älä kiilaa mitään tuuletinta vasten moottorin akselin tukemiseksi. - Sahanterän suojus nousee automaattisesti, kun varsi lasketaan alas, ja se laskeutuu terän päälle, kun varsi nostetaan.

Suojus voidaan nostaa käsin, kun sahanterää asennetaan tai poistetaan tai sahaa halutaan tutkia. Älä koskaan nosta teränsuojusta manuaalisesti, jos sahaa ei ole sammutettu.

• Pidä koneen ympäristö puhtaana ja vapaana materiaaleista, esim. lastuista ja muista leikkuujätteistä.
• Tarkista säännöllisesti, että moottorin ilmanvaihtoaukot ovat puhtaat ja lastuttomat.
• Irrota kone virtalähteestä ennen kuin suoritat mitään huoltotöitä tai kun vaihdat terän. Käytä ainoastaan valmistajan määrittämiä sahanteriä. Varmista, ettei halkaisukiila ole sahanterän leikkaamaa uraa leveämpi ja sahanterän runko-osaa ohuempi. Varmista, että kone on tasaisella pinnalla ja riittävän vakaa.
• Älä käytä hioma- tai timanttilaikkoja.
• Onnettomuuden tai konevian tapahtuessa sammuta kone välittömästi ja irrota kone virtalähteestä.

Raportoi viasta ja merkitse kone, jotta muut ihmiset eivät käytä viallista konetta.

Kun sahanterä on jumissa epänormaalin syöttövoiman vuoksi leikkauksen aikana, sammuta kone ja irrota se tehonsyötöstä. Poista työkappale ja varmista, että sahanterä liikkuu vapaasti. Sammuta kone ja aloita uusi leikkaustoiminto pienemmällä syöttövoimalla. Vältä katkaistujen palojen tai muiden työkappaleen osien poistamista leikkuualueelta, kun kone on käynnissä ja kun saha ei ole lepoasennossa.

• Älä käytä konetta, jos jalkoja ei ole asennettu.
• Varmista, että olet aina sijoittunut leikkuulinjan oikealle tai vasemmalle puolelle. Järjestä riittävä yleis- tai kohdevalaistus.
• Varmista, että käyttäjä on riittävän koulutettu koneen käyttöön ja sen toimintaan.
• Sammuta kone, kun kukaan ei valvo sen toimintaa.
• Varmista, että LED-valo täyttää standardin EN 62471 vaatimukset. Älä vaihda LED-lamppua erityyppiseen lamppuun. Jos LED-lamppu on vahingoittunut, pyydä valtuutettua korjaajaa korjaamaan se. Liitä saha pölynkeräyslaitteeseen, kun sahaat puuta. Ota aina huomioon tekijät, jotka vaikuttavat pölylle altistumiselle:

työstettävän materiaalin tyyppi (lastulevy tuottaa enemmän pölyä kuin puu);

• sahanterän terävyys;

— sahanterän oikea säätö; - pölynimulaite, jonka ilman virtausnopeus ei saa olla alle 20 m/s

Varmista, että paikallinen poistolaite sekä kuvut, roiskelevyt ja kourut on asennettu oikein.

• Älä koskaan leikkaa kevytmetallia, erityisesti magnesiumia.

Muut mahdolliset vaarat

Sahojen käyttöön liittyvät seuraavat riskit:

pyörivien osien koskemisesta aiheutuvat vammat.

Asiaankuuluvien turvallisuusmääräysten noudattamisesta ja turvalaitteiden käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

-kuulovammat. - katkaisuterän suojaamattomista pyörivistä osista aiheutuva onnettomuusvaara.

• terän vaihtamisen aikana aiheutuva vahingonvaara.
• sormien puristumisen vaara suojusta avattaessa.
• terveysriskit, jotka syntyvät puun sahauksesta aiheutuvan pölyn hengittämisestä erityisesti sahattaessa tammea, pyökkiä ja MDF-levyä.

Seuraavat tekijät vaikuttavat meluntuottamiseen:

Leikattava materiaali.

• Sahan terän tyyppi.
• Syöttövoima.

Seuraavat tekijät lisäävät hengitysongelmien riskiä:

Koneeseen ei ole kiinnitetty puuta sahattaessa pölynimuria. Puhdistamattomien poistosuodattimien aiheuttama riittämätön pölynpoisto. Kulunut sahan terä. Työkappaletta ei ohjata täsmällisesti.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttöä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Kantokohta

Pidä kädet poissa terän ulottuvilta.

Kun käytät konetta kulmasahatoiminnossa, varmista, että käytät liipaisinkytkintä kahvassa, kun sammutat ja käynnistät laitteen. Älä käytä kytkintä tässä toiminnossa. Koneen rungossa sijaitseva virtakytkin on tarkoitettu vain pistosahatoimintoon.

Kun käytät konetta kulmasahatoiminnossa, varmista, että halkaisukila on kiinnitetty lepoasentoon.

Älä koskaan käytä kulmasahaa, jos suoja ei ole paikallaan.

PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA A1)

Päivämääräkoodi (143) on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2012 XX XX

Valmistusvuosi

Pakkauksen sisältö

Pakkaus sisältää:

1 osittain koottu kone, 1 laatikko, joka sisältää:

1 yläsuojus pöytäsahausasentoa varten, 1 pöydän alapuolinen suojus jiirisahausasentoa varten, 4 jalkaa, 2 pyörää, 4 alustaa

1 ohjausviivain, 1 materiaalipuristin, 1 käyttöohje, 1 hajoituskuva

Tarkista, etteivät kone, sen osat tai lisävarusteet ole vaurioituneet kuljetuksen aikana. Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A1 - A11)

A1

1 Virtakytkin (pöytäasento), 2 Pöydän vapautin, 3 Pyöröpöydän puristin, 4 Jiirisahauspöytä, 5 Pyöröpöytä, 6 Oikeanpuoleinen takavaste, 7 Vasemmanpuoleinen takavaste, 8 Liikuteltava terän alasuojus, 9 Suojan vapautin

10 Työkahva

142 Suojakytkimen nollauspainike

143 Päivämääräkoodi

A2

10 Työkahva 11 Liipaisinkytkin (jiirisahausasentoa varten) 12 Kiinteä yläsuojus 13 Pölynpoiston sovitin 14 Pyörä 15 Jalka 16 Tukijalka 17 Viisteen lukitusnuppi

A3

17 Viisteen lukitusnuppi 18 Korkeudensäätö 19 Sahapenkkipöytä 20 Jakoveitsi 21 Ylempi teräsuojus 22 Ohjausviivain 23 Työntökapula

Lisävarusteet

A4

Jiirisahausasennossa käytettävät:

30 Vastelisäosa (DE7120)

A5 31 Säädettävä jalusta 760 mm (enimmäiskorkeus) (DE3474) 32 Tukiohjaintangot 1000 mm (DE3494) 33 Tukiohjaintangot 500 mm (DE3491) 34 Kallistettava tuki (DE3495) 35 Kääntyvä pysäytin (DE3462) 36 Pituusrajoitin lyhyitä työstökappaleita varten (käytetään ohjainkiskojen [33] kanssa) (DE3460) 37 Tuki, jossa irrotettava rajoitin (DE3495) 38 Tuki rajoitin irrotettuna (DE3495)

A6

40 Rullatukipöytä (DE3497)

Sahapenkkiasennossa käytettävät:

A7 41 Jiirivaste (D271052) A8 42 Jatkopöytä (D271058)

43 Liukupöytä (D271055)

Työntötikut (DE3454) (ei kuvassa)

Kaikissa asennoissa käytettävät:

A10

Kolmitiepölynpoistosarja (D271054)

A11

144 LED-työvalaistus

KÄYTTÖTARKOITUS

DEWALT D27107 -kääntöpöytäsaha on suunniteltu käytettäväksi kulmasahana tai sahapenkkinä, kun suoritetaan neljää sahaustoimintoa, jyrsintää, katkaisua, viistotusta ja kulmasahausta helposti, tarkasti ja turvallisesti.

Yksikkö on suunniteltu käytettäväksi terän nimellisellä halkaisijalla 305 mm ja karbiditerällä ammattimaiseen puun, puutuotteiden ja muovin leikkaukseen.

Älä käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä kääntöpöytäsahat ovat ammattimaisia sähkötyökaluja.

Älä anna lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

VAROITUS! Älä käytä konetta muuhun kuin osoitettuun tarkoitukseen.

Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei saa koskaan jättää yksin tämän tuotteen kanssa.

JIIRISAHAUSTILASSA

Jiirisahaustilassa sahaa käytetään pysty-, jiiri- tai viistoasennossa.

PENKKISAHATILASSA

Kun saha käännetään keskiakselinsa ympäri, sen avulla voidaan sahata tavallisesti syöttämällä työstettävä kappale terään käsin.

Sähköturvallisuus

Sähkömoottori on suunniteltu vain yhdelle jännitteelle. Tarkista aina, että virtalähde vastaa tehokilvessä annettua jännitettä.

Työkalu on kaksoiseristetty standardin EN 61029 mukaisesti; tästä syystä maadoitusjohtoa ei tarvita.

Johdon vaurion yhteydessä laitteen saa korjata ainoastaan valtuutettu huoltopalvelu tai asiantunteva sähköteknikko.

Jatkojohdon käyttäminen

Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3-kaapelista jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1,5mm² ja suurin pituus 30 m

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Koneen ja sen osien ottaminen pakkauksesta

VAROITUS: Loukkaantumisriskin vähentämiseksi pyydä aina apua koneen siirtämisessä.

• Poista irtonainen pakkausmateriaali laatikosta.
• Nosta kone laatikosta.
• Poista osalaatikko koneen sisältä.
• Poista kaikki muu pakkausmateriaali koneesta.

Jalkojen asentaminen (kuvat A2, B, B1)

Jos jalkoja ei asenneta, kone sopii asetettavaksi työpöydän päälle. Varmista turvallinen käyttö kiinnittämällä kone työpöytään.

VAROITUS! Älä koskaan käytä konetta, jos sitä ei ole kiinnitetty työpöytään. Syöttövoima tekee sahasta epävakaan, jos sitä ei kiinnitetä työpöytään.

Käännä kone ylösalaisin. Laita jalka (16) kumpaankin asennuskohtaan (51) pohjassa. Liu'uta mutteri (52) aukkoihin (53), jotka sijaitsevat asennuspaikkojen yläpuolella. Laita pultti (54) ja aluslevy (55) jalkaan. Kiristä pultit. - Asenna jalat alla kuvatulla tavalla. - Taita jalat alla kuvatulla tavalla. - Käännä kone takaisin ylös. - Laita 8 mm:n pultti, jonka pituus on vähintään 120 mm (49), jalkaan jokaisessa asennuspaikassa (kuva B1). Kiristä pultit.

Jalkojen asentaminen (kuva C1 & C2)

Kun jalat on kiinnitetty, konetta voidaan käyttää erillisenä.

• Käännä kone ylösalaisin.
• Kiinnitä jalat kuten alla on kuvattu. Muista, että etu- ja takajalat ovat eri mittaiset. Takajalat ovat hieman pidemmät kuin etujalat. Muista asentaa jalat oikeaan paikkaan.
• Nosta kone pystysuoraan. Varmista että pöytä on vaakasuorassa; säädä korkeus tarvittaessa jalkojen säätimillä.

Takajalat

• Asenna jalka (15) kuhunkin asennuspisteeseen (56), jotka ovat alareunoissa jalustan sisällä (kuva C1). Vie pultti (57) ulkopuolelta reikien läpi runkoon ja jalkoihin.
• Asenna kiinnike (58) ja lukitusnuppi (59) pultteihin. Kiristä lukitusnupit.

Etujalat

• Asenna jalka (15) kuhunkin asennuspisteeseen (56), jotka ovat yläreunoissa jalustan sisällä (kuva C2).
• Asenna kiinnike (58) jalkojen yli. Vie pultti (57) sisäpuolelta reikien läpi kiinnikkeisiin, jalkoihin ja runkoon.
• Asenna lukitusnuppi (59) pultteihin. Kiristä lukitusnupit.

Jalkojen taitaminen (kuva C3, C4) / työpöytään asentaminen (kuva B1)

Jalat voidaan taittaa pohjaan, jotta konetta voidaan käyttää työpöydällä.

• Käännä kone ylösalaisin. Löysää lukitusnuppia (59) ensimmäisessä jalassa (15). Taita jalka sisäänpäin.
• Kiristä lukitusnuppi. Toimi samoin muiden jalkojen suhteen.
• Käännä kone ylös.
• Kiinnitä jalkojen molempaan reikään (49) kone pulteilla, joiden halkaisija on 8 mm ja vähimmäispituus 150 mm.

Kiinnijuuttumisen ja epätarkkojen tulosten välttämiseksi on varmistettava, ettei asennustaso ole vääntynyt tai muutoin epätasainen.

Pyörien kiinnittäminen (kuva D)

• Aseta pyörä (14) akseleihin (60) koneen kullekin puolelle.
• Aseta litteä aluslaatta (61) ja mutteri (62) akselin kierteiseen päähän. Kiristä mutterit käyttämällä mukana toimitettua kiintoavainta.

Kokoaminen jiirisahausasentoa varten

Pöydän alapuolisen suojuksen asentaminen (kuva E)

Pöydän alapuolinen suojus (63) on asetettu sahapenkkipöydän päälle.

• Aseta molemmat suojuksen vasemmalla puolella olevat kiinnikkeet teräuran (65) vasemmalla puolella oleviin uriin (64). Käännä muoviruuvia vastapäivään.
• Aseta suojus pöydälle ja paina kiinnike uraan (66), joka on teräaukon oikealla puolella. Käännä muoviruuvia vastapäivään.
• Irrota kääntämällä ruuveja vastapäivään ja irrota suoja sitten.

Sahauspään ja pöydän kääntäminen ympäri (kuva F1 - F4)

• Pidä sahapöydästä (19) kiinni yhdellä kädellä ja työnnä pöydän vapautinta (2) oikealle (kuva F1).
• Työnnä pöytää etureunasta alaspäin (kuva F2) ja käännä se kokonaan ympäri, kunnes moottori on ylimpänä ja levy (67) tarttuu pöydän lukituslaitteeseen (68) (kuva F3). Paina vapautinta (69) taaksepäin ja pidä pää alhaalla, kunnes jousivoimainen laakeriyksikkö (70) voidaan nostaa ulos (kuva F4).
• Nosta laakerointiyksikkö ylös.
• Pitele sahauspäätä tukevasti ja anna jousipaineen nostaa sahauspää ylös lepoasentoonsa.

Sahanterän asentaminen (kuva G1 - G4)

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS:

Vaihda aina terät koneeseen kulmasahatoiminnossa. Älä koskaan paina karan lukituspainiketta, kun terä on paikallaan tai kun terä on liikkeessä. - Älä leikkaa rautametallia (sisältää rautaa tai terästä) tai muurattuja rakenteita tai kuitusementtituotteita tällä kulmasahalla. Uuden terän hampaat ovat erittäin terävät ja ne voivat olla vaaralliset. Paina lukituksen vapautusvipua (9) vapauttaaksesi alemman suojuksen (8) ja nosta sitten alempi suojus niin ylös kuin mahdollista (kuva G1).

Kun alempi suojus on ylhäällä, paina karan lukituspainiketta (74) toisella kädellä, käytä sitten mukana toimitettua kiintoavainta toisella kädellä ja löysää vasenkierteinen terän lukitusruuvi (73) kääntämällä myötäpäivään.

VAROITUS: Käytä karan lukitusta painamalla painiketta kuvan mukaisesti ja käännä karaa käsin, kunnes tunnet lukituksen.

• Pidä lukon painiketta alhaalla, jotta estät karaa kääntymästä (74, kuva G1).
• Poista terän lukitusruuvi (73) ja ulkopuolinen välike (75).
• Asenna sahanterä (76) laippaan (77), joka on välirenkaan (78) sisäpuolella, ja varmista, että terän alareunan hammastus osoittaa sahan takaosaa kohti (poispäin käyttäjästä).
• Laita ulkoinen välike paikalleen (75). Kiristä terän lukitusruuvi (73) huolellisesti kääntämällä vastapäivään samalla, kun pidät karan lukituksesta toisella kädelläsi.
• Nosta alempi suojus.

VAROITUS: Huolehdi, että sahan terä laitetaan paikalleen vain kuvatulla tavalla. Käytä vain teknisissä tiedoissa mainittuja sahan teriä; luettelonro: DT4260.

Säädöt jiirisahausasentoa varten

Katkaisu- ja jiirisahan säädöt on tarkistettu tehtaalla. Jos säädöt kuljetuksen, käsittelyn tai jonkin muun syyn vuoksi on korjattava, noudata alla olevia säätöohjeita. Kun säädöt on tehty, niiden tulisi säilyä muuttumattomina.

Sahanterän säätö suhteessa takavasteeseen (kuva H1 - H3)

Vapauta jiirisahauksen nuppi (79) ja paina jiirisahauksen salpaa (80) pyörivän pöydän (5) (kuva H1) vapauttamiseksi. - Käännä pyörivää pöytää, kunnes jiiri on 0° . Älä kiristä nuppia. Paina sahauspäätä alas sen verran, että sahanterä menee puukappaleen läpi juolttuun kitapalaan (81). - Laita suorakulma (82) takavasteen vasenta puolta (7) ja sahanterää (76) vasten (kuva H2).

VAROITUS: Älä kosketa sahanterän hampaiden kärkiä suorakulmalla.

Tee säädöt seuraavasti: - Löysää ruuvit (83) (kuva H3) ja siirrä asteikon/pyörivän pöydän kokoonpanoa oikealle tai vasemmalle, kunnes sahanterä on 90° takavasteeseen nähden suorakulmalla mitattaessa (kuva H2). Kiristä ruuvit (83) uudelleen (kuva H3). Älä kiinnitä huomiota jiirisahauksen kulmaosoittimeen tässä vaiheessa.

Jiirisahauksen kulmaosoittimen asento (kuva H1 & H4)

Vapauta jiirisahauksen nuppi (79) ja paina jiirisahauksen salpaa (80) pyörivän pöydän (5) (kuva H1) vapauttamiseksi. - Anna jiirisahauksen nupin olla löysällä ja anna salvan naksahtaa paikalleen kun sahausväri on nollakohdassa. Tarkkaile osoitinta (84) ja jiirisahausasteikkoa (85) (kuva H4). Jos osoitin ei ole täsmälleen nollassa, löysää ruuvia (86), siirrä osoitin 0°:een ja kiristä ruuvi.

Sahanterän tarkistus ja säätö suhteessa pöytään (kuva I1 - I3)

Löysää vinosahauksen lukitusnuppi (17) (kuva I1). - Paina sahan päätä oikealle varmistaaksesi, että se on täysin pystysuorassa ja kiristä viisteen lukitusnuppi. Paina sahauspäätä alas sen verran, että sahanterä menee viilukappaleen läpi ulottuakseen kitapalaan (81). - Aseta kolmioviivain (82) pöydälle ja terää (76) vasten (kuva I2).

VAROITUS: Älä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Tee säädöt seuraavasti: Löysää vinosahauksen lukitusnuppia (17) (kuva I1) ja kierrä pystysuoran asennon lukitusruuvia (87) sisään tai ulos (kuva I3), kunnes terä on 90° kulmassa pöytään nähden suorakulmaimella mitattaessa (kuva I2).
• Jos vinosahauksen osoitin (88) ei ole asteikolla (89) täsmälleen nollassa, löysää ruuvia (90), joka pitää osoittimen paikoillaan, ja siirrä osoitinta tarpeen mukaan (kuva I3).

Takavasteen säätö (kuva J)

Vasemman puoleisen takavasteen yläosaa voidaan siirtää, jotta saha saadaan 48°:n vinosahausasentoon vasemmalle. Takavasteen (7) säätö:

Löysää vasteen siipiruuvi (91) ja siirrä sivuvasteen yläosaa vasemmalle. - Testaa sahauskulma ilman sähkövirtaa ja tarkista terän liikkumatila. Säädä vaste mahdollisimman lähelle sahanterää, jotta se tukisi työkappaletta kunnolla häiritsemättä kuitenkaan sahausvarren liikettä ylös ja alas. Kiristä ruuvi.

VAROITUS: Ohjainuraan (92) voi joutua sahanpurua. Puhdista ohjainura sahanpurusta tikulla tai puhaltimella.

Viistokulman tarkistaminen ja säätäminen (kuva I1, J, K & L)

Löysää vasteen siipiruuvi (91) ja siirrä sivuvasteen yläosaa vasemmalle mahdollisimman pitkälle (kuva J). - Löysää vinosahauksen lukitusnuppia (17) (kuva I1) ja välissä olevan vinosahauksen lukitsimen (93) ollessa työnnettynä sivuun siirrä sahausvartta vasemmalle, kunnes sahauskulman lukitsin (94) on kohdakkain vinosahauksen lukitsimen (95) kanssa (kuva K). Tämä on 45°:n vinosahausasento. Tee säädöt seuraavasti:

• Kierrä vinosahauksen lukitusruuvia (95) sisään tai ulos, kunnes osoitin (88) osoittaa 45° sahauskulman lukitsimen ollessa kohdakkain vinosahauksen lukitsimen kanssa.

Viistokulman tarkistaminen ja säätäminen (kuva I1, J & L)

Väliasteinen vinosahauskulma on esiasetettu 30°:een, mikä mahdollistaa nopean asetuksen päätylistojen sahauksessa.

• Löysää vasteen siipiruuvia (91) ja siirrä sivuvasteen yläosaa vasemmalle mahdollisimman pitkälle (kuva J).
• Löysää vinosahauksen lukitusnuppia (17) (kuva I1) ja väliasteisen vinosahauksen lukitsimen (93) ollessa työnnettynä paikalleen, siirrä sahausvartta vasemmalle, kunnes sahauskulman lukitsin (96) on kohdakkain vinosahauksen lukitsimen (93) kanssa (kuva L). Tämä on 30°:n vinosahausasento. Tee säädöt seuraavasti:
• Kierrä vinosahauksen lukitusruuvia (96) sisään tai ulos, kunnes osoitin (88) osoittaa 30°:ta vinosahauksen lukitsimen ollessa kohdakkain väliasteisen vinosahauksen lukitsimen kanssa.

Kokoaminen sahapenkkiasentoon

Siirtyminen jiirisahausasennosta pöytäasentoon (kuva A1, M1 - M5)

• Aseta terä 0°:n katkaisuasentoon, kun pyörivän pöydän kiinnike (3) on kiinnitettynä (kuva A1).
• Löysää jakoveitsen puristinta (97) vain sen verran, että jakoveitsi menee asennusuraan (kuva M1).
• Poista jakoveitsi (20) säilytysasennostaan jalustan sisältä.
• Paina suojan vapautuspainiketta (9), jolla vapautat teräsuojuksen (8). Nosta sitten teräsuojus niin kauas kuin mahdollista (kuva A1). Liu'uta jakoveitsen kiinnike (98) asennusuraan (99) (kuva M1). Kiristä puristinnuppi. Paina vipua (100) niin, että jousivoimainen vasteen (7) yläosa on pyörivää pöytää (kuva M2) vasten. Vedä sahauspää alas. Paina vapautin (69) taakse (kuva M3). Paina laakeriyksikköä (70) alas, kunnes pykälät (101) kiinnittyvät asentimiin (102) (kuva M3).

VAROITUS: Tera ei saa takertua alempaan teräsuojukseen.

• Vedä pöydän vapautinta (2) oikealle, nosta pöydän etureuna (4) (kuva M4) ja käännä se takaisin 180°, kunnes pöydän lukitsimen (68) levy automaattisesti lukitsee pöydän sahapenkkiasentoon (kuva M5).
• Kiristä puristin (27).

Jakoveitsen asentaminen (kuva N1 & N2)

VAROITUS: Kun jakoveistä (20) tarvitsee säätää, laite kannattaa kääntää jiirisaha-asentoon (kuva N2). Toimi kuten kappaleessa "Siirtyminen sahapenkkiasennosta jiirisahausasentoon".

Suojakilan kärjen oikea paikka on korkeintaan 2 mm terän korkeimmalla olevan hampaan alla ja sen säteen paikka korkeintaan 3–8 mm sahanterän hampaiden kärjistä (kuva N1).

Tee säädöt seuraavasti: Löysennä pultit (104), jotta voit säätää jakoveitsen vaaka-asentoa. Löysennä pultit (103), jotta voit säätää pystyasentoa. Kiristä pultit kunnolla.

Ylemmän teräsuojuksen asentaminen (kuva O)

Ylempi teräsuojus (21) on suunniteltu asennettavaksi nopeasti ja helposti jakoveitseen (20), kun kone on määrätty sahapenkkiasentoon.

• Pidä suojaa pystyasennossa ja kohdista suojan takaosan ura jakoveitsen kanssa.
• Laske suoja jakoveitsen (20) päälle. Varmista, että pultin akseli menee syvennykseen.
• Käännä suoja vaaka-asentoon.

VAROITUS: Älä koskaan käytä sahaa sahapenkkiasennossa ilman että ylempi suojus on paikalleen asennettuna.

Sivuohjaimen kiinnitys ja säätö (kuvat P1–P5)

Vaste (22) voidaan asentaa terän molemmille puolille.

Työnnä tuki (107) päälle vasemmalta tai oikealta (kuva P1). Pöydän etureunan takana oleva puristinlevy lukittuu. Liu'uta vaste terää vasten. Paina vipu (108) alas niin, että vaste kiinnittyy paikalleen. Tarkista, että ohjain on terän kanssa yhdensuuntainen. – Tee säädöt seuraavasti: Löysennä lukitusnupit (109) ja liu'uta vastetta taaksepäin, jotta pääset käsiksi säätöpultteihin (110), jotka ovat vasteen päällä (kuva P2). – Käytä kiintoavainta ja löysennä säätöpultit, jotka kiinnittävät vasteen kiinnikkeen vasteen tukeen. – Säädä ohjain niin, että se on terän kanssa yhdensuuntainen, tarkistamalla terän ja ohjaimen välinen etäisyys terän edessä ja takana. Kun säätö on suoritettu, kiristä jälleen säätöpultit ja tarkista taas, että ohjain on terän kanssa yhdensuuntainen. Tarkista, että osoitin (111) näyttää nollaa asteikolla (kuva P3). Jos osoitin ei ole täsmälleen nollassa, löysää ruuvia (112), siirrä osoitin 0°:een ja kiristä ruuvi.

Vasteen oletussijainti on terän oikealla puolella. Valmistele vaste käytettäväksi terän vasemmalla puolella seuraavasti (kuva P4):

• Irrota lukitusnupit (109). Nosta vasteprofiili (113) ulos puristintuesta. Käännä puristintuki (114) ympäri ja asenna lukitusnupit takaisin. Liu'uta vaste puristintukeen.
• Kiristä nupit.

Vastetta voidaan kääntää: voit ohjata työstettävää kappaletta joko 75 mm:n tai 11 mm:n vastetta pitkin, jolloin voit käyttää työntökeppiä ohuitakin työstökappaleita halkaistaessa (kuva P5).

• Aseta ohjain 11 mm:n vasteeksi löysäämällä ohjaimen kiristysnuppeja (109) ja siirtämällä vaste (113) puristintuesta (114).
• Käännä vaste ja kiinnitä se takaisin puristintuen uraan kuvan mukaisesti (kuva P5).
• Käytä vasteen koko korkeutta (75 mm) siirtämällä vaste puristintukeen korkea vastepinta pystyasennossa (kuva P4).

VAROITUS: Käytä matalien työstökappaleiden halkaisussa 11 mm:n profiilia, jotta voit työntää työntökepin terän ja vasteen väliin. Vasteen takapään on oltava samassa tasossa kuin jakoviivan etupuoli.

Jiiriohjaimen asentaminen ja säätäminen (kuva Q1 - Q4)

Jiiriohjain (D271052) on saatavana lisävarusteena. Jiiriohjainta (41) voidaan käyttää jiirisahaukseen, kun kone on sahapenkkiasennossa (kuva Q1).

Löysennä puristinnuppi (115) ja käännä ohjaintanko (116) ulos (kuva Q2). Kiristä puristinnuppi. Liu'uta vaste pöydän vasemmalle puolelle (kuva Q3). Löysää lukitusnuppi (117). Laita suorakulma (82) vastetta (41) ja sahanterää (76) vasten. Tee säädöt seuraavasti: - Löysää mutteria (118) ja kierrä pystysuoran asennon lukitusruuvia (119) (kuva Q4) sisään tai ulos, kunnes vaste on 90°:n kulmassa terään nähden suorakulmalla mitattaessa (kuva Q3). - Kiristä nuppi (117). Tarkista, että osoitin (120) näyttää nollaa asteikolla (121). Säädä tarvittaessa.

Siirtyminen sahapenkkiasennosta jiirisahausasentoon (kuva A3, E & M1)

• Irrota vaste (22) tai jiirivaste (kuva A3).

Ylemmän teräsuojuksen (21) poistaminen. Aseta pöydän alapuolinen suojus paikalleen (63) (kuva E). Toimi kuten kappaleessa "Sahauspään ja pöydän kääntäminen ympäri". Löysää jakoveitsen puristinta (97) ja irrota jakoveitsi (20). Pidä samalla kiinni terän suojasta (8) (kuva M1). - Laske teräsuojaa alas. - Aseta jakoveitsi (20) säilytysasentoon jalustan sisälle (kuva A3).

KÄYTTÖ

Käyttöohjeet

VAROITUS: Noudata aina turvallisuusohjeita ja voimassa olevia säännöksiä.

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta

ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Larmata e

, että sahattava kappale on tiukasti kiinni.

• Älä käytä liikaa voimaa koneen käytössä, älä taivuta sahanterää. Vältä ylikuormitusta.

Varmista, että kone on sijoitettu ergonomisesti pöydän korkeus ja vakaus huomioiden. Koneen paikka tulee valita niin, että käyttäjällä on hyvä yleisnäkymä ja tarpeeksi vapaata tilaa koneen ympärillä, mikä mahdollistaa työkappaleen käsittelyn rajoituksetta. Jotta vähennetään tärinän vaikutukset, varmista, että ympäristön lämpötila ei ole liian kylmä, kone ja lisävarusteet on hyvin huollettu ja työkappaleen koko on sopiva tälle koneelle.

Ennen käyttämistä:

• Asenna suositusten mukainen sahanterä. Älä käytä kuluneita sahanteriä. Sahan suurin pyörimisnopeus ei saa ylittää sahanterän suurinta pyörimisnopeutta.
• Anna terän leikata vapaasti. Älä sahaa väkipakolla.
• Anna moottorin saavuttaa täydet kierrokset ennen sahaamista. Varmista että kaikki lukitusruuvit ja kahvat ovat tiukasti kiinni.

Koneen käynnistäminen ja sammuttaminen (kuva A1, R1 - R3)

Tässä koneessa on kaksi eri kytkinjärjestelmää. Jiirisahausasennossa käytetään liipaisinkytkintä (11) (kuva R1). Pöytäsaha-asennossa käytetään on/off-kytkintä (1) (kuva R2). Kytkinkoteloon on asennettu moottorin ylikuormitussuoja manuaalisella nollaustoiminnolla. Jos virta sattuu katkeamaan, toimi seuraavasti:

• Varmista, että kone on kytketty pois päältä.
• Paina nollauspainiketta (142).

Jiirisahausasento (kuva R1)

Liipaisimessa on kolo (122), johon voidaan laittaa munalukko kytkimen lukitsemiseksi.

Käynnistä työkalu painamalla liipaisinkytkintä (11). Pysäytä kone vapauttamalla kytkin.

Sahapenkkiasento (kuva R2 & R3)

Virrankytkimessä on monia etuja:

• Hätäkytkintoiminto: jos virta jostakin syystä katkeaa, kytkintä on painettava uudelleen.
• Lisäturvatoiminto: voit lukita nivelletyn turvalukituslevyn (123) työntämällä riippulukon reikien (124 ja 125) läpi. Levy toimii myös helposti paikallistettavana hätäpysäytyspainikkeena, sillä levyyn kohdistuva paine painaa pysäytyspainikkeen alas. Koneen käynnistämiseksi paina vihreää käynnistysnappia (126). Koneen pysäyttämiseksi paina punaista pysäytysnappia (127).

Kytkimien lukitseminen

• Estä koneen valtuuttamaton käyttö lukitsemalla molemmat kytkimet riippulukoilla.

Tavallinen sahaus

Sahaaminen jiirisaha-asennossa

Sahaus ilman suojuksia on erittäin vaarallista! Suojusten on oltava paikoillaan sahattaessa.

Varmista, ettei alapöydän suojus tukkeudu sahanpurusta. - Purista työstökappale aina kiinni, kun sahaat ei-rautametalleja.

Yleisiä ohjeita

• Jiirisaha-asennossa sahauspää lukittuu itsestään ylempään lepoasentoon.
• Suojan vapauttimen puristaminen avaa sahauspään. Sahauspään siirtäminen alas vetää sirettävän alasuojan sisään.
• Älä koskaan yritä palauttaa alempaa suojusta lepoasentoonsa, kun sahaus on päättynyt.
• Irtisahattavan materiaalin vähimmäispituus on 10mm
• Kun sahaat lyhyitä kappaleita (enint. 190 mm vasemmalle tai oikealle terästä), käytä lisävarusteena saatavaa materiaalipuristinta.
• Kun sahaat UPVC-kappaleita, aseta sahattavan materiaalin alle lisäprofiilin avulla puusta tehty tukikappale, jotta tuki asettuu oikealle tasolle.

Työkappaleen kiinnittäminen (kuva A5, Z)

VAROITUS: Ennen sahausta kiinnitetty, tasapainotettu ja varmistettu työkappale voi olla epätasapainossa sahauksen jälkeen. Epätasapainossa oleva kuormitus voi kallistaa sahaa tai kaikkia sahassa kiinni olevia kappaleita, kuten pöytää tai penkkiä. Kun sahaat kappaletta, joka voi mennä epätasapainoon, tue työkappaletta oikein varmistaaksesi, että saha on tiukasti kiinni vakaassa tasossa. Vaarana on henkilövahinko.

VAROITUS: Pidikkeen jalan on oltava kiinni sahan pohjan yläpuolella aina, kun pidikettä käytetään. Kiinnitä työkappale aina sahan pohjaan - älä kiinnitä sitä mihinkään muuhun työalueen kohtaan. Varmista, ettei pidikkeen jalka ole kiinni sahan pohjan reunassa.

HUOMIO: Käytä aina työvaloa hallinnan säilyttämiseksi ja työkappaleen vaurioitumisvaaran ja henkilövahinkovaaran välttämiseksi, jos kätesi on oltava 160 mm:n sisällä terästä sahauksen aikana.

Käytä sahan mukana toimitettua materiaalinpidikettä (39). Muita apuvälineitä, kuten jousikiristimiä, tankokiristimiä tai C-pidikkeitä voidaan käyttää tietyn kokoisiin ja muotoisiin materiaaleihin. Vasen ja oikea rajasauva liukuu sivulta sivulle kiinnittämisen helpottamiseksi.

1. Aseta pidike rajasauvan takana olevaan reikään. Pidikkeen on oltava jiirisahan takaosaan päin. Varmista, että lukitusvarren ura on asetettu kokonaan jiirisahan pohjaan. Jos ura on näkyvissä, pidike ei ole tiukasti kiinni.
2. Kierrä pidikettä 180° jiirisan etuosaan päin.
3. Löysää nuppia pidikkeen siirtämiseksi ylös- tai alaspäin ja kiinnitä työkappale tiukasti säätämällä hienosäädön nuppia.

HUOMAUTUS: Aseta pidike oikealle puolelle pohjaa viisteen saavuttamiseksi. SUORITA AINA KUVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. VARMISTA, ETTEI PIDIKE OLE SAHAN TAI SUOJIEN TIELLÄ.

Pystysuora katkaisusahaus (kuva S1)

Löysennä jiirinuppia (79) ja paina jiirisalpaa (80). Lukitse salpa asentoon 0° ja kiristä jiirisahauksen nuppi. - Aseta leikattava puukappale ohjainta (7) vasten. Tartu kiinni ohjauskahvasta (10) ja paina suojuksen vapautin (9) sisään. Käännä saha liipaisinkytkimestä (11). - Paina sahauspäätä alas ja leikkaa puun läpi, kunnes saha ulottuu kitapalan uraan (81).

Kun sahaus on suoritettu, irrota kytkimestä ja odota, että sahanterä on täysin liikkumatta ennen kuin palautat erän pään sen yläasentoon.

Jiirisahaus (kuva S2)

• Löysennä jiirinuppia (79) ja paina jiirisalpaa (80). Käännä pyörivää pöytää oikeaan tai vasempaan haluttuun kulmaan. Salpa lukkiutuu automaattisesti 15°, 22,5°, 35,3° ja 45° kulmiin sekä vasemmalle että oikealle. Jos haluat valita jonkin välikulman, pidä sahauspöytä paikallaan ja kiristä jiirisahauksen nuppi.
• Varmista aina ennen sahausta, että jiirisahauksen nuppi on kunnolla kiristetty.
• Jatka kuten kohdassa "Kohtisuora sahaus".

VAROITUS: Kun kulmasahaat puun loppuosan pienellä leikkauksella, sijoita puu niin, että leikkaus on terän sivussa ja suurempi kulma ohjaimen puolella:

vasen kulmasahaus, leikkaus oikealle.

oikea kulmasahaus, leikkaus vasemmalle.

Vinosahaus (kuva A2, S3)

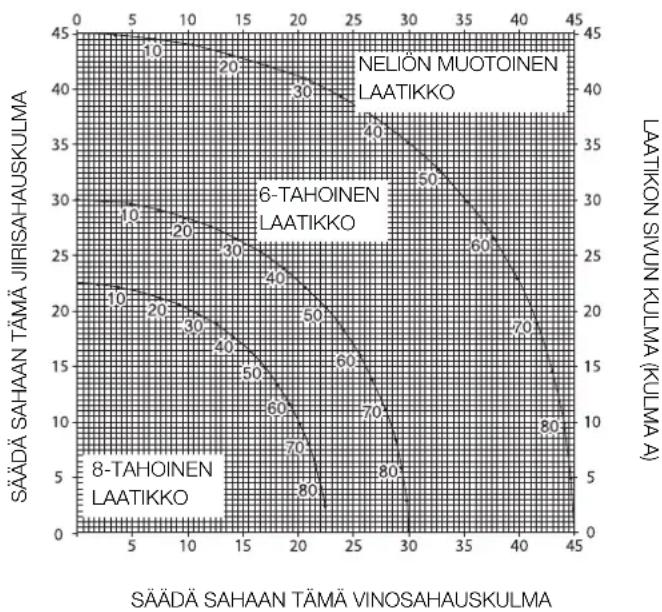

Vinosahauskulmat voidaan säätää 2°:sta vasempaan 48°:seen oikeaan, ja samalla pyörivä pöytä voidaan säätää välille 0 ja enintään 45° vasempaan tai oikeaan.

• Löysää vasteen siipiruuvi (91) ja siirrä sivuvasteen yläosaa vasemmalle mahdollisimman pitkälle. Löysää vinosahauksen lukitusnuppi (17) ja säädä haluttu vinosahauskulma. Kiristä vinosahauksen nuppi kunnolla.
• Jatka kuten kohdassa "Kohtisuora sahaus".

Yhdistetty vino- ja jiirisahaus (kuva T1 - T4)

Tällä sahalla voidaan säätää sekä jiirisahaus- (kuva T1) että vinosahauskulma (kuva T2) samanaikaisesti. Yhdistettyä jiiri- ja vinosahausta voidaan tarvita kun sahataan kehyksiä tai laatikoita, joissa on kaltevat reunat kuten kuvassa T3.

VAROITUS: Jos leikkuukulma vaihtelee, tarkista, että vinosahauksen ja jiirisahauksen lukitusvivut ovat tiukasti kiinni. Nämä vivut on kiristettävä aina kun vino- tai jiirisahauskulmaa muutetaan.

• Alla oleva kaavio helpottaa sinua tavallisimmissa yhdistelmäsahauksissa tarvittavien oikeiden vino- ja jiirisahauskulmien valinnassa. Valitse haluttu kulma "A" (kuva T4) ja etsi kulma kaavion kaarelta. Seuraa kaarelta pystysuoraa viivaa suoraan alas akselille, josta löydät oikean vinosahauskulman, ja seuraa kaarelta vaakasuoraa viivaa toiselle akselille, josta näet oikean jiirisahauskulman. Säädä sahaasi saadut jiiri- ja vinosahauskulmat, ja tee muutama koesahaus hukkapaloihin.
• Harjoittele liitettävien kappaleiden liittämistä toisiinsa. Esimerkki: Kun haluat nikkaroida 4-tahoisen laatikon, jonka ulkokulmat ovat 25° (kulma "A") (kuva T4). Etsi luku 25° kaarelta. Seuraa vaakasuoraa viivaa kaaren kohdasta 25° jompaan kumpaan suuntaan, jolloin saat akselilta selville oikean jiirisahauskulman (23°) . Samalla tavalla, seuraa pystysuoraa viivaa kaaren kohdasta 25° ylös tai alaspäin, jolloin saat akselilta selville oikean vinosahauskulman (40°) . Tee aina muutama koesahaus hukkapaloille, joilla varmistat sahauskulmien oikeat säädöt.

Lattialistojen sahaus

Lattialistojen sahaus tehdään vinosahauskulmassa.

Testaa kulmien säädöt ilman virtaa ennen kuin sahaat työstökappaleita. - Sahaamisen pitää tapahtua siten, että listan päällispuoli on litteänä sahaa vasten.

Sisäkulma

• Vasen puoli

Sijoita lista työpöydälle yläreuna takavasteeseen päin. Säilytä sahauskappaleen vasen puoli.

• Oikea puoli

Sijoita lista työpöydälle alareuna takavasteeseen päin. Säilytä sahauskappaleen vasen puoli.

Ulkokulma

Vasen puoli

Sijoita lista työpöydälle alareuna takavasteeseen päin. Säilytä sahauskappaleen oikea puoli.

• Oikea puoli

Sijoita lista työpöydälle yläreuna takavasteeseen päin. Säilytä sahauskappaleen oikea puoli.

Paalyslistojen sahaus

Paalyslistojen sahaus tehdään yhdistetyllä jiirisahauksella. Jotta päästäisiin täydelliseen tarkkuuteen, sahan jiirikulman esiasetettu arvo on 35,3° ja vinosahauskulman 30° . Nämä asetukset pätevät standardeihin paalyslistoihin, joiden kulma on ylhäällä 45° ja alhaalla 45° .

Tee koesahaus ennen lopullista sahausta jätemateriaalia käyttäen. - Sahaus tehdään vasemmassa vinosahauskulmassa siten, että listan päällispuoli on pohjaa vasten.

Sisäkulma

• Vasen puoli
• Listan yläreuna takavasteeseen päin.

Oikea jiirikulma. Säilytä sahauskappaleen vasen puoli.

• Oikea puoli
• Listan alareuna takavasteeseen päin.
• Vasen jiirikulma. Säilytä sahauskappaleen vasen puoli.

Ulkokulma

• Vasen puoli
• Listan alareuna takavasteeseen pain.
• Vasen jiirikulma. Säilytä sahauskappaleen oikea puoli.
• Oikea puoli
• Listan yläreuna takavasteeseen päin. Oikea jiirikulma. Säilytä sahauskappaleen oikea puoli.

Sahaaminen sahapenkkiasennossa

Käytä aina jakoveistä. Varmista aina, että jakoveitsi ja teräsuojus ovat samassa linjassa. Varmista aina, että jiirisaha on asetettu ja lukittu 0° jiirikulmaan.

VAROITUS: Älä sahaa metallia tässä tilassa.

Kuituja pitkin sahaus (kuva U1 & U3)

• Aseta kulmaksi 0° Säädä sahanterän korkeus.
• Aseta sivuohjain oikealle etäisyydelle.
• Pidä työstettävää kappaletta painettuna pöytää ja ohjausvastetta vasten. Pidä työkappale noin 25 mm:n etäisyydellä sahanterästä.
• Pidä molemmat kädet poissa sahanterän kulkureitiltä. Kytke kone päälle ja anna sahanterän saavuttaa täysi nopeus.
• Syötä työstettävää kappaletta hitaasti ylemmän teräsuojuksen alle. Paina kappaletta tiukasti ohjainta vasten. Anna terän hampaiden katkaista kappale vapaasti; älä pakota kappaletta terää kohti. Terän nopeuden on pysyttävä vakiona.
• Muista käyttää työntökeppiä (23), kun työskentelet lähellä terää.
• Kun sahaus on valmis, sammuta kone, anna terän pysähtyä ja poista työkappale.

VAROITUS: Älä koskaan työnnä työkappaletta sahauksen puolelta.

VAROITUS: Käytä aina työntökalua aina sahatessasi hyvin pieniä kappaleita.

Vinosahaus (kuva U2)

• Aseta vinosahauskulma haluamaksesi.
• Toimi kuten halkaisusahauksessa (kuituja pitkin tapahtuvassa sahauksessa).

Katkaisusahaus (kuva V1)

• Aseta kulmaksi 0°
• Säädä sahanterän korkeus.
• Aseta jiirivasteen kulmaksi 0°. Toimi kuten halkaisusahauksessa, mutta työnnä työstökappaletta terän läpi jiirivasteen avulla.

Vinokatkaisusahaus

• Aseta vinosahauskulma haluamaksesi. Toimi kuten katkaisusahauksen yhteydessä on kerrottu.

Jirisahaus (kuva V2)

• Aseta jiriohjin haluttuun kulmaan. Toimi kuten katkaisusahauksen yhteydessä on kerrottu.

Lisävarusteiden liittäminen

VAROITUS: Tee saha aina jännitteettömäksi ennen kuin liität lisävarusteita sahaan.

Pölynpoistosarja (kuva W1 & W2)

VAROITUS: Kone on varustettu kahdella pölynpoistokohdalla käytettäväksi joka toiminnossa.

VAROITUS: Liitä pölynpoistolaite aina mahdollisuuksien mukaan pölypäästöjen säännösten mukaisesti.

VAROITUS: Kun sahaat puuta, liitä pölynpoistolaite aina mahdollisuuksien mukaan pölypäästöjen säännösten mukaisesti.

Liitä pölynkeräyslaite, joka on suunniteltu asiaankuuluvien säännösten mukaan. Ulkoisesti liitettyjen laitteiden ilman virtausnopeus tulee olla 20 m/s +/- 2 m/s. Virtausnopeus mitataan liitäntäputkesta liitäntäkohdasta työkaluun liitettynä mutta ei käynnissä.

Yhdistäminen - jiirisahausasento (kuva W1)

Kytke ensimmäisen letkun pää pölynpoistosovittimeen (13). Työnnä letkun toinen pää rungon keskimmäiseen aukkoon (128). Kytke toisen letkun pää pöydän alapuoliseen suojukseen (63). Työnnä letkun toinen pää rungon ulommaiseen aukkoon.

Yhdistäminen - penkkisahausasento (kuva W2)

• Toimi kuten jiirisahauksessa, yhdistä kuitenkin letku pöydän alapuolisesta suojuksesta sahanterän suojukseen (21).

Lisätuki/pituudenrajoitin jiirisahausta varten (kuva A5)

Lisätuki/pituudenrajoitin voidaan asentaa joko vasemmalle tai oikealle puolelle, tai kummallekin puolelle voidaan asentaa oma.

Sovita osat 31-39 kahteen ohjauskiskoon (32 ja 33). - Käytä kallistettavaa tukea (34) 210 mm leveiden levyjen katkaisuun (paksuus 15 mm).

Rullatukipöytä (kuva A6)

Voit tukea pitkiä työstettäviä kappaleita rullatukipöydän (40) avulla. Jiirisahausasennossa rullatukipöytä voidaan asentaa vasemmalle tai oikealle puolelle, tai kummallekin puolelle voidaan asentaa oma tuki. Sahapenkkiasennossa pöytä voidaan asentaa myös sahanpöydän etu- tai takapuolelle.

Sivujatkopöytä (kuva A8)

Sivujatkopöytä (42) kasvattaa etäisyyttä halkaisuvasteesta terään 600 mm tai enemmän sen mukaan, miten pitkä tanko sahaan on asennettu ja mikä on pöydän asento. Sivujatkopöydän kanssa on käytettävä ohjauskiskoja (32) (lisävaruste). Säädettävän pöydän etureunassa on kaiverrettu asteikko, ja pöytä on asennettu tukevalle alustalle, joka puristuu kiinni ohjaustankoihin.

• Sovita jatkopöytä sahan oikealle puolelle, jotta etäisyysasteikko jatkuu yhtenäisenä molemmilla pöydillä.

Liukupöytä (kuva A9)

Tämän liukupöydän (43) avulla voit sahata levyjä, jotka ovat kooltaan terän vasemmalla puolella 120 x 90 cm.

Ohjaustanko on asennettu tukevaan metallikappaleeseen, joka voidaan nopeasti irrottaa sahasta, ja se on kuitenkin täysin säädettävissä kaikkiin tasoihin. Vasteessa on kokopituinen mitta, jonka avulla säädettävä rajoitin ja kapeiden työstökappaleiden tuki on nopea kohdistaa paikalleen.

Kuljetus (kuva X)

VAROITUS: Kuljeta konetta aina sahapenkkiasennossa ja ylempi teräsuojus asennettuna.

Konetta on helpompi kuljettaa rullapyörien avulla.

• Laita kone oikean alustan puolelle.
• Taivuta takajalat alustaan. Taivuta etujalat alustasta ulos. Käännä kone suoraan ylös. Nosta kone etujaloista pyörille, jotka osuvat lattiaan.

VAROITUS: Älä siirrä konetta yksin. Kone on liian raskas yhden henkilön käsiteltäväksi.

HUOLTO-OHJEITA

DEWALT-sähkötyökalusi on suunniteltu käytettäväksi pitkään mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännöllinen puhdistus takaavat laitteen jatkuvan toiminnan.

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Voitelu

Moottorin laakerit on esivoideltu ja ne ovat vesitiiviit.

• Öljyä säännöllisin väliajoin pyöröpöydän laakeripinnat ohuelti kohdasta, jossa se liukuu kiinteän pöydän ulkonemalla. Voitele sahaussyvyyden säätökierre säännöllisesti.
• Puhdista kuivalla harjalla säännöllisesti osat, joihin kerääntyy sahauspölyä ja lastuja.

Nokan säätö (kuva Y1 - Y3)

Poista kahden terän välinen välys seuraavasti:

• Käännä kone sahapenkkiasentoon.
• Irrota ruuvit (138) ja pidikelevy (139). Löysennä ruuvia (140), joka on säätönokassa (141). Kierrä säätönokkaa kärkipihdeillä. Pitele säätönokkaa pihdeillä ja kiristä ruuvia.
• Asenna pidikelevy takaisin ja kiristä ruuvit. Käännä kone jiirisaha-asentoon. Tarkista jiirisaha-asentoon siirtämiseen tarvittava voima. Toista yllä olevat vaiheet, jos tarvittava voima on liian suuri.

Puhdistus

Tarkista huolellisesti ennen käyttöä ylempi terän suojus, siirrettävä alempi terän suojus sekä pölynpoiston putki määrittääksesi, että ne toimivat oikein. Varmista, että lastut, pöly tai työkappaleen partikkelit eivät voi muodostaa tukosta johonkin toiminnoista.

Jos työkappaleen osat juuttuvat sahan terän ja suojusten väliin, irrota kone sähkönsyötöstä ja noudata osassa Sahan terän asennus annettuja ohjeita. Poista juuttuneet osat ja kokoa sahan terä uudelleen.

VAROITUS: Puhalla lika ja pöly ulos kotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana.

VAROITUS: Työkalun metalliosien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveteen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle, äläkä koskaan upota työkalun mitään osaa nesteeseen.

VAROITUS: Henkilövahinkojen riski pienenee, kun puhdistat pöydän pinnan säännöllisesti.

VAROITUS: Henkilövahinkojen riski pienenee, kun puhdistat pölynkeräysjärjestelmän säännöllisesti.

Lisävarusteet

VAROITUS: Koska muita kuin DEWALTin tarjoamia lisävarusteita ei ole testattu tämän tuotteen kanssa, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Henkilövahinkojen riski pienenee, kun vain DEWALTin suosittelemia lisävarusteita käytetään.

SAHANTERÄT

KÄYTÄ AINA äänivaimennettuja 305 mm:n SAHANTERIÄ, joissa on 30 mm:n KIINNITYSREIÄT. NIMELLISNOPEUDEN ON OLTAVA VÄHINTÄÄN 4000 KIERR./MIN. Älä koskaan käytä pienemmän tai suuremman halkaisijan teriä. Niiden käyttö ei ole turvallista. Käytä vain poikkileikkausteriä. Älä käytä pikajyrsinteriä, yhdistelmäteriä tai teriä, joiden koukkukulmat ovat yli 10°.

TERÄN KUVAUS
Sovellus Halkaisija (mm) Hammas
Rakennusalan sahanterät (kalkenlaiseen leikkaamiseen)
Yleiskäytö 305 36
Puunkäsittelyyn tarkoitetut sahanterät (lasaiset ja puhtaat leikkaustulokset)
Hienot polkkileikkaukset 305 60

Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista.

Ympäristön suojeleminen

Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa.

Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie se lajiteltavaksi.

Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleenkäyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta.

Paikallisten säännösten mukaan sähkötuotteiden osat saadaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen.

DEWALT tarjoaa mahdollisuuden DEWALT-tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteet valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi.

Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT-toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

- 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ

Jos et ole täysin tyytyväinen DeWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

- VUODEN HUOLTOSOPIMUS MAKSUTTA

Jos DEWALT-työkalusi tarvitsee huoltoa

12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksuttomaan huoltoon. Huollon suorittaa maksutta valtuutettu

DEWALT-korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn.

Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

YHDEN VUODEN TÄYSI TAKUU

Jos DEWALT-tuotteeseesi tulee vika

12 kuukauden aikana ostopäivästä materiaali- tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty, laite on kulunut vain normaalisti, valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta, ostotodistus esitetään
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT-huoltokojaamoon. Saat yhteystiedot DEWALT-kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokojaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com.

VÄNDSÄG D27107, D27107XPS

Onnittelut!
