Tipo de producto	Sierra radial/inglete/banco combinada profesional
Marca	DeWalt
Modelo	D27107
Tensión de alimentación	230 V
Potencia absorbida	2000 W
Potencia útil	1080 W
Velocidad máxima de la hoja	4000 carreras/min
Diámetro de la hoja	305 mm
Orificio de la hoja	30 mm
Espesor de la hoja	2,1 - 2,2 mm
Espesor del cuchillo divisor	2,5 mm
Tiempo de parada automática de la hoja	< 10 s
Peso	42 kg
Presión acústica (LpA)	95 dB(A)
Potencia acústica (LwA)	106 dB(A)
Vibración (ah)	2,1 m/s² (incertidumbre K=1,5 m/s²)
Funciones principales	Sierra de inglete, sierra de banco, cortes transversales, longitudinales, de inglete, compuestos y biselados
Dispositivos de seguridad	Doble aislamiento, protección inferior móvil, cubierta superior fija, cuchillo divisor, parada de emergencia, bloqueos
Mantenimiento y limpieza	Limpieza regular de virutas, engrasado de superficies deslizantes, soplado de aire seco para la evacuación del polvo
Piezas de repuesto y reparabilidad	Hojas de repuesto (305 mm, orificio 30 mm), accesorios opcionales (guías, extensiones, mesas), reparación por centro autorizado DeWalt

Preguntas frecuentes - D27107 DEWALT

¿Cómo cambiar la hoja de la sierra D27107?

Asegúrese de que la máquina esté desconectada y en modo sierra de inglete. Levante la cubierta de protección inferior con la palanca. Presione el botón de bloqueo del eje y gire el tornillo de bloqueo de la hoja en sentido horario con la llave suministrada. Retire el tornillo y la brida, luego la hoja. Coloque la hoja nueva con los dientes hacia atrás (lado opuesto al operador). Vuelva a colocar la brida y apriete el tornillo en sentido antihorario mientras mantiene presionado el bloqueo del eje. Baje la cubierta de protección.

¿Cómo pasar del modo sierra de inglete al modo banco de aserrado?

Coloque la mesa giratoria en posición 0° y bloquéela. Afloje el botón del cuchillo divisor y retírelo de su posición de almacenamiento. Levante la cubierta de protección inferior y coloque el cuchillo divisor en su alojamiento. Baje la cabeza de corte y empuje la palanca de desbloqueo de la unidad de rodamiento. Presione la palanca de liberación de la mesa y gire la mesa 180° hasta que el seguro encaje. Retire el protector de debajo de la mesa y monte la cubierta superior de protección de la hoja.

¿Cuál es la capacidad de corte máxima en modo sierra de inglete?

En corte transversal a 90°/90°, la capacidad máxima es de 205 mm de ancho por 63 mm de alto. En inglete a 45°, la capacidad es de 160 mm. La profundidad de corte máxima a 90° es de 90 mm, y a 45° inclinado, 60 mm.

¿Qué accesorios están disponibles para la D27107?

Hay muchos accesorios opcionales disponibles: extensiones de mesa (D271058), mesa deslizante (D271055), guía de inglete (D271052), soportes inclinables (DE3495), rieles de guía, mesas de rodillos (DE3497), dispositivo de aspiración de tres vías (D271054) y hojas de repuesto (se recomienda el modelo DT4260).

¿Cómo ajustar el cuchillo divisor (refendeur)?

El cuchillo divisor debe estar a 3-8 mm de las puntas de los dientes y como máximo 2 mm por debajo del diente más alto. Para ajustarlo, pase al modo sierra de inglete. Afloje los pernos (103) para el ajuste vertical y (104) para el ajuste horizontal. Ajuste la posición y vuelva a apretar los pernos.

¿Qué hoja usar para la D27107?

Use exclusivamente hojas de 305 mm de diámetro con un orificio de 30 mm, con una velocidad máxima de al menos 4000 rpm. Las hojas recomendadas son de punta de carburo para madera, productos derivados de la madera y plásticos. No use hojas de acero rápido, hojas para metal ni discos abrasivos.

¿Cómo limpiar y mantener la sierra?

Antes de cualquier mantenimiento, desconecte la máquina. Limpie regularmente las virutas y el polvo con aire seco, usando gafas y mascarilla. Lubrique ligeramente la superficie deslizante de la mesa giratoria y la ranura de corte. Nunca use disolventes corrosivos. Verifique periódicamente las aberturas de ventilación del motor.

¿La sierra D27107 está diseñada para cortar metal?

No, esta sierra está diseñada para madera, productos de madera y plásticos. No corte nunca metales ferrosos o no ferrosos, ni materiales de mampostería. En modo banco de aserrado, el corte de metales está estrictamente prohibido. El uso de hojas inadecuadas podría dañar la máquina y lesionar al usuario.

¿Cómo ajustar el ángulo de inglete y de inclinación?

Para el inglete, afloje el botón de inglete (79) y tire del seguro de inglete (80) para liberar la mesa giratoria. Gírela al ángulo deseado (posiciones preajustadas a 15°, 22,5°, 35,3°, 45°). Para la inclinación, afloje la rueda de bloqueo (17) e incline el brazo hasta el ángulo deseado (de 48° izquierda a 2° derecha). Apriete firmemente los botones después del ajuste.

¿Cómo transportar la sierra D27107?

Coloque la sierra en modo banco de aserrado con la cubierta superior de protección de la hoja fijada. Pliegue las patas traseras y despliegue las patas delanteras. Incline la máquina hacia el lado derecho y levántela por las patas delanteras hasta que las ruedas toquen el suelo. Pida ayuda ya que la máquina pesa 42 kg.

MANUAL DE USUARIO D27107 DEWALT

Usted ha optado por una herramienta DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional.

Características técnicas

	D27107	D27107XPS
Voltaje	V 230 230
Tipo			4	2(D27107 con luz de trabajo con LED)
Potencia absorbida		W	2000	2000
Consumo de potencia		W	1080	1080
Velocidad Tmaxima de la hora		min-	4000	4000
Diámetro de la hora		mm	305	305
Diámetro interior de la hora		mm	30	30
Grueso del cuero del disco		mm	2,1 - 2,2	2,1 - 2,2
Espesor del abrider		mm	2,5	2,5
Tiempo de frenado automatico de la hora		s	<10	<10
Peso		kg	42	42

Capacidad de corte

Modalidad de ingletadora

Inglete (positionesolestimemas)	izquierda	48°	48°
	derecha	48°	48°
Bisel (positionesolestimemas)	izquierda	48°	48°
	derecha	2°	2°
Capacidad max.de corte al技术水平a 90°/90°mm		205 x 63	205 x 63
Capacidad max.de corte de inglete a 45°mm		160	160
Profundidad maximalde corte 90°mm		90	90
Profundidad maximalde corte en bisel 45°mm		60	60
Profundidad maximalde corte en bisel de 45°,
inglete de 45°mm		60	60

Modalidad de sierra de banco

Capacidad maximala corte longitudinala izquierda/derecha	mm	120/320	120/320
Profundidad de corte a 90°	mm	81	81
Profundidad de corte a 45°	mm	56	56

L_F4(presión acústica)	dB(A)	95,0	95,0
K_F4(incertidumbre de la presión acústica)	dB(A)	3,0	3,0
L_vitia(potencia acústica)	dB(A)	106,0	106,0
K_vitia(incertidumbre de la potencia acústica)	dB(A)	3,0	3,0

Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con la norma EN 61029:

Valor de la emisión de vibración a h
ah=	m/s2	2,1	2,1
Incertidumbre K =	m/s2	1,5	1,5

El nivel de emisión de vibración que figura en esta hoja de información se ha medido de conformidad con una prueba normalizada proporcionada en la EN 61029 y puede usarse para comparar una herramienta con otra. Puede usarse para una evaluación preliminar de exposición.

ADVERTENCIA: El nivel de emisión de vibración declarado representa las principales aplicaciones de la herramienta. Sin embargo, si se usa la herramienta para distintas aplicaciones, con accesorios diferentes o mal mantenidos, la emisión de vibración puede variar. Esto puede aumentar considerablemente el nivel de exposición durante el periodo total de trabajo.

Una valoración del nivel de exposición a la vibración debería tener en cuenta también las veces en que la herramienta está apagada o cuando está en funcionamiento pero no realizando ningún trabajo. Esto puede reducir considerablemente el nivel de exposición durante el periodo total de trabajo.

Identifique medidas de seguridad adicionales para proteger al operador de los efectos de la vibración, tales como: ocuparse del mantenimiento de la herramienta y los accesorios, mantener las manos calientes y organizar los patrones de trabajo.

Fusibles

Herramientas 230 V: 10 A

NOTA: Este dispositivo se ha previsto para conectarse a un sistema de alimentación dotado de una impedancia máxima Zmax de 0,28 Ω en el punto de interfaz (caja de servicio eléctrico) de la red del usuario. El usuario debe cerciorarse de que este dispositivo esté conectado exclusivamente a un sistema eléctrico que cumpla con los requisitos establecidos previamente. Si es necesario, el usuario puede preguntar a la Empresa de electricidad la impedancia del sistema en el punto de la interfaz.

Definiciones: Pautas de seguridad

Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos.

PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o una lesión grave.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave.

ATENCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión de poca o moderada gravedad.

AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, pueda ocasionar daños materiales.

Indica riesgo de descarga eléctrica.

Declaración CE de conformidad

D27107/D27107XPS

DEWALT declara que los productos descritos bajo Datos técnicos son conformes a las normas: 2006/42/CE, EN 61029-1, EN 61029-2-11.

Estos productos son conformes también a la Directiva 2004/108/CE y 2011/65/UE. Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual.

El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DEWALT.

Horst Grossmann

Vicepresidente de Ingeniería y Desarrollo de Productos

D-65510, Idstein, Alemania

01.12.2011

Instrucciones de seguridad

¡ADVERTENCIA! Siempre que se utilicen herramientas eléctricas, se deben tomar precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones a las personas, incluyendo lo siguiente.

Lea todas las instrucciones siguientes antes de operar este producto y guárdelas.

GUARDE ESTE MANUAL PARA PODERLO CONSULTAR EN EL FUTURO

Normas generales de seguridad

1. Mantenga despejada el área de trabajo.

Las áreas y bancos abarrotados propician las lesiones.

1. Tenga presente el entorno de la zona de trabajo.

No exponga la herramienta a la lluvia. No utilice la herramienta en condiciones de humedad o lluvia. Mantenga la zona de trabajo bien iluminada (250-300 lux). No utilice la herramienta allí donde haya riesgo de provocar una explosión; por ejemplo, en presencia de líquidos y gases inflamables.

1. Evite las descargas eléctricas.

Evite que el cuerpo entre en contacto con superficies puestas a tierra (por ejemplo: tuberías, radiadores, cocinas y neveras). Cuando use la herramienta en condiciones extremas (por ejemplo, humedad elevada, con producción de virutas metálicas, etc.), la seguridad eléctrica se puede mejorar insertando un transformador aislante o un disyuntor con derivación a tierra (FI).

1. No permita que se acerquen otras personas.

No permita que personas, especialmente niños, que no intervengan en el trabajo, toquen la herramienta o el cable de extensión y manténgalos fuera del área de trabajo.

1. Guarde las herramientas inactivas.

Las herramientas, cuando no se usen, deben almacenarse en un lugar seco y bien cerrado, fuera del alcance de los niños.

1. No fuerce la herramienta.

Funcionará mejor y de manera más segura si se opera bajo las condiciones para las que fue diseñada.

1. Utilice la herramienta apropiada.

No fuerce las herramientas o accesorios pequeños para que hagan el trabajo de una herramienta pesada. No use las herramientas para otros fines distintos de los previstos; por ejemplo, no use la sierra circular para cortar ramas ni troncos de árboles.

1. Lleve ropa de trabajo adecuada.

No lleve prendas sueltas, ni joyas, ya que pueden quedar atrapadas en las piezas en movimiento. Se recomienda utilizar calzado antideslizante para trabajos en exteriores. Use protector de cabello para sujetar el cabello largo.

1. Use equipos de protección.

Lleve siempre gafas de seguridad. Utilice mascarilla o antifaz antipolvo cuando trabaje en condiciones que produzcan polvo o despidan partículas. Si estas partículas pueden estar muy calientes, lleve además un delantal resistente al calor. Lleve siempre puestos auriculares de protección. Lleve puesto siempre un casco de seguridad.

1. Conecte el equipo extractor de polvo.

Si se suministran dispositivos para la conexión de accesorios de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente.

1. No use el cable indebidamente.

Para desconectarlo de la toma de corriente, nunca tire del cable.

Mantenga el cable alejado del calor, el aceite y los bordes afilados. No lleve nunca la herramienta colgada por el cable.

1. Proteja el trabajo.

Use mordazas o un torno de banco para sujetar la pieza. Es más seguro que hacerlo con las manos, quedando estas libres para operar la herramienta.

1. No se estire demasiado.

Conserve el equilibrio y posiciónese adecuadamente en todo momento.

1. Mantenga las herramientas con cuidado.

Mantenga limpias y afiladas las herramientas para un mejor y más seguro rendimiento. Siga las instrucciones de lubricación y reemplazo de piezas. Inspeccione las herramientas periódicamente y, si están estropeadas, hágalas reparar por un establecimiento de servicio autorizado. Mantenga todos los mangos e interruptores secos, limpios y libres de aceite y de grasa.

1. Desconecte las herramientas.

Desconecte las herramientas de la toma de corriente cuando no se encuentren en uso, antes de darles mantenimiento y cada vez que se reemplacen accesorios tales como hojas, brocas y cuchillas.

1. Quite las llaves y herramientas de ajuste.

Acostúmbrese a verificar que las llaves de ajuste estén retiradas de la herramienta antes de hacerla funcionar.

1. Evite el encendido imprevisto.

No transporte la herramienta con el dedo en el interruptor. Asegúrese de que la herramienta esté en la posición de "apagado" antes de conectarla a la toma de corriente.

1. Utilice cables de extensión para exteriores.

Antes de usar, inspeccione el cable de extensión y cámbielo si está dañado. En exteriores, utilice la herramienta solamente con cables de extensión que estén indicados para uso en exteriores.

1. Esté atento.

No pierda de vista lo que hace. Emplee el sentido común. No opere la herramienta si está cansado o si se encuentra bajo la influencia de drogas o alcohol.

1. Verifique si hay piezas estropeadas.

Antes del uso, verifique cuidadosamente la herramienta y el cable de electricidad para cerciorarse de que funciona adecuadamente y efectúe correctamente la función para la que están previstos. Verifique el alineamiento de las piezas móviles, de las uniones de las piezas móviles, las uniones de las partes, los montajes y cualesquiera otras condiciones que puedan afectar su funcionamiento. El estuche de protección o cualquier otra parte defectuosa deben ser debidamente reparados o reemplazados por un centro de servicio autorizado, a menos que se indique lo contrario en este manual de instrucciones. Los interruptores defectuosos deben ser reemplazados por un centro de servicio autorizado.

No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. No intente nunca hacer reparaciones usted mismo.

¡ADVERTENCIA! El uso de cualquier accesorio o dispositivo auxiliar, o la realización de cualquier operación, con esta herramienta que no coincida con los recomendados en este manual de instrucciones puede entrañar riesgo de lesiones.

1. Haga reparar su herramienta por una persona calificada.

Esta herramienta eléctrica cumple con las normas de seguridad pertinentes. Las reparaciones solo deben efectuarlas personas calificadas mediante el empleo de repuestos originales; en caso contrario pudiera producirse un riesgo considerable para el usuario.

Normas de seguridad adicionales para sierras de ingletes

• Compruebe que todos los pernos de bloqueo y las asas de fijación están apretados antes de iniciar cualquier operación.
• Compruebe que el brazo de la máquina está fijado con seguridad cuando realice cortes biselados.
• No opere la máquina sin la protección en su lugar, si no funciona o cuando no se haya mantenido adecuadamente.
• No coloque nunca sus manos en la zona de la cuchilla cuando la sierra está conectada a la alimentación eléctrica.
• No intente detener nunca una máquina en movimiento rápidamente, obstruyendo una herramienta u otros medios frente a la cuchilla, ya que podrá dar lugar a accidentes graves.
• Seleccione la cuchilla adecuada para el material que va a cortar.
• Utilice un soporte o lleve guantes cuando manipule la cuchilla de una sierra o un material duro.
• No realice nunca ninguna operación de limpieza o mantenimiento cuando la máquina siga girando y el cabezal no se haya ubicado en la posición de descanso.
• La sección frontal de la protección está apantallada para facilitar la visibilidad durante el corte. A pesar de que las pantallas reducen drásticamente las partículas volátiles, existen aberturas en el protector y por lo tanto, deberá llevar gafas de seguridad en todo momento cuando observe a través de las pantallas.
• Una vez que haya montado el láser, no cambie por otros tipos de láser. Las reparaciones tan sólo deben ser realizadas por el fabricante del láser o un agente autorizado. No corte nunca piezas de una longitud inferior a 200 mm.
• Sin soporte adicional, la máquina ha sido diseñada para aceptar piezas de trabajo cuando el tamaño máximo sea de:
• 63 mm de alto por 205 mm de ancho por 500 mm de largo. Las piezas más grandes deberán ser soportadas por una mesa adicional adecuada, como por ejemplo, la DE3474. Fije siempre la pieza de trabajo con seguridad.
• Durante el uso, en el modo de sierra de ingletes, compruebe que la parte de la cuchilla de la sierra, bajo la mesa, está completamente protegida por el protector (63) como se muestra en la Fig. E.

Normas de seguridad adicionales para los bancos de sierra

• Compruebe que la cuchilla gira en la dirección adecuada y que los dientes señalan hacia la parte frontal del banco de la sierra.
• Compruebe que todos los pernos de bloqueo y las asas de fijación están apretados antes de iniciar cualquier operación.
• Compruebe que todas las cuchillas y pestañas están limpias y que las partes más cóncavas de la presilla se orientan hacia la cuchilla. Apriete el perno del árbol con seguridad.
• Utilice cuchillas de sierra correctamente afiladas. Observe la marca de máxima velocidad en la cuchilla de la sierra. La velocidad máxima marcada siempre deberá ser mayor que la velocidad marcada en la placa de datos.
• No opere nunca la sierra sin haber colocado los protectores inferiores y superiores.
• No coloque nunca sus manos en la zona de la cuchilla cuando la sierra está conectada a la alimentación eléctrica.
• Desconecte la sierra de la red antes de cambiar las cuchillas o de realizar operaciones de mantenimiento.
• Utilice una varilla de empuje constantemente y compruebe que no coloca sus manos a una distancia inferior a 200 mm de la cuchilla de la sierra cuando corte.
• No intente operar con un voltaje distinto al indicado.
• No aplique lubricantes a la cuchilla cuando esté en movimiento. No se estire alrededor de la cuchilla de la sierra.
• Mantenga siempre la varilla de empuje en su lugar cuando no la utilice. No permanezca sobre la unidad.
• Durante el transporte, compruebe que la parte superior de la cuchilla de la sierra está cubierta, es decir, por el protector.
• No utilice el protector para realizar manipulaciones o el traslado. Las reducciones, ranurados o asentados no están permitidos.
• Compruebe que la cuchilla está ajustada correctamente. No corte nunca sin montar previamente la cuchilla. No corte nunca piezas de una longitud inferior a 30 mm.
• Sin soporte adicional, la máquina ha sido diseñada para aceptar piezas de trabajo cuando el tamaño máximo sea de:
• 81 mm de alto por 400 mm de ancho por 600 mm de largo. Las piezas más grandes deberán ser soportadas por una mesa adicional adecuada, como por ejemplo, la D271055 o D271058.

Normas de seguridad adicionales para sierras giratorias

• Antes de utilizar la sierra, compruebe que la máquina está estable. No coloque nunca la máquina en una superficie no uniforme. Si es necesario, fije la máquina en un banco de trabajo utilizando pernos con cabeza hexagonal de 150 mm de largo en lugar de los pernos.
• No opere nunca la máquina sin los protectores en su sitio, especialmente tras el cambio de modo. Mantenga los protectores en buen estado y correctamente mantenidos.
• Sustituya la tablilla cuando esté gastada.
• Compruebe que el brazo está fijado con seguridad en la posición de trabajo en el modo de sierra de banco.
• Compruebe que el brazo está fijado con seguridad cuando realice un corte biselado en el modo de sierra con banco.
• Compruebe que la mesa está correctamente bloqueada cuando cambie el modo de sierra.
• No corte nunca materiales férricos o no férricos cuando corte en el modo de sierra de banco.
• Antes de utilizar cualquier accesorio, consulte el manual de instrucciones. El uso inadecuado de un accesorio puede provocar daños.
• Observe la velocidad máxima marcada en la cuchilla de la sierra.
• Utilice un soporte o lleve guantes cuando manipule la cuchilla de una sierra.
• Compruebe que la cuchilla gira en la dirección adecuada. Mantenga la cuchilla afilada.
• La velocidad máxima autorizada de la cuchilla de la sierra debe ser igual o mayor a la velocidad sin carga de la herramienta, indicada en la placa de datos.
• No utilice cuchillas de sierra que no cumplan con las dimensiones indicadas en los datos técnicos. No utilice ningún separador ni anillas de eje para hacer que la cuchilla se ajuste en el eje. Utilice solo las hojas que se mencionan en este manual, que cumplan con la EN 847-1.
• Tenga en cuenta la aplicación de cuchillas especialmente diseñadas para reducir el ruido. No utilice cuchillas de acero de alta velocidad. No utilice cuchillas de sierra rotas o dañadas.
• Tras terminar el corte, suelte el interruptor y espere a que la cuchilla de sierra se pare por completo antes de colocar el cabezal en su posición de descanso superior.
• Compruebe que el brazo está fijado con seguridad cuando realice cortes biselados.
• No ponga nada contra el ventilador para sostener el eje del motor.
• La protección de la cuchilla de su sierra se elevará automáticamente cuando baje el brazo; se ubicará por debajo de la cuchilla cuando levante el brazo. La protección podrá levantarse manualmente cuando instale o retire cuchillas de sierra o cuando inspeccione la sierra. No levante nunca la protección de la cuchilla manualmente a menos que la sierra esté apagada.
• Mantenga la zona que rodea la máquina bien mantenida y libre de materiales sueltos, como astillas y elementos de corte.
• Compruebe frecuentemente que las ranuras de ventilación del motor carecen de astillas.
• Desconecte la máquina de la red antes de llevar a cabo cualquier operación de mantenimiento o cuando cambie la cuchilla.
• Utilice exclusivamente cuchillas indicadas por el fabricante. Compruebe que la cuchilla separadora no es más gruesa que el ancho de la hendidura cortada por la cuchilla de la sierra y que no es más fina que el cierto de la cuchilla de la sierra.
• Compruebe que la máquina se ha colocado en una superficie plana con suficiente estabilidad. No utilice discos abrasivos o de punta de diamante.
• Ante un accidente o un fallo de la máquina, retire inmediatamente la máquina y desconéctela de la red.

Indique el fallo y marque la máquina de forma adecuada para evitar que los demás utilicen una máquina defectuosa.

• Cuando la cuchilla de la sierra está bloqueada debido a una fuerza de alimentación anormal, apague la máquina y desconéctela de la red. Retire la pieza de trabajo y compruebe que la cuchilla de la sierra gira sin problemas. Encienda la máquina y empiece de nuevo a cortar con una fuerza de alimentación reducida.
• No retire ningún elemento de corte ni otras partes de la pieza de trabajo en la zona de corte cuando la máquina está funcional y el cabezal de la sierra se haya ubicado en posición de parada. No utilice la máquina sin las patas montadas.
• Compruebe que su posición permanece siempre a la izquierda o a la derecha de la línea de corte.

Dótese de una iluminación general o localizada adecuada.

• Compruebe que el operador ha recibido la formación necesaria para utilizar, ajustar y operar la máquina.
• Apague la máquina si no va a utilizarla.
• Compruebe que la LED cumple con la norma EN 62471. No sustituya la LED por una de diferente tipo. Si está dañada, acuda a un agente de reparaciones cualificado para que repare la luz LED correspondiente.
• Conecte la tierra a un dispositivo de extracción de polvo cuando corte madera. Tenga ahora en cuenta los factores que influyen en la explosión del polvo como:

—el tipo de material que va a tratarse (los paneles de chip producen mucho más polvo que la madera); —el afilado de la cuchilla de la sierra; —corrija el ajuste de la cuchilla de la sierra,

extractor de polvo con una velocidad de aire que no sea inferior a 20 m/s.

Compruebe que el extractor local, así como las campanas, deflectores y tolvas estén correctamente ajustados.

• No corte nunca aleaciones ligeras, especialmente de magnesio.

Riesgos residuales

Los siguientes riesgos son típicos del uso de sierras:

lesiones causadas por tocar las piezas giratorias.

Pese a la aplicación de la normativa de seguridad correspondiente y la aplicación de los dispositivos de seguridad, no pueden evitarse algunos riesgos residuales. Estos son:

Pérdida auditiva. Riesgo de accidente causado por piezas sin protección de la hoja giratoria. - Riesgo de lesiones cuando se cambia la hoja. - Riesgo de aplastamiento de los dedos al abrir las protecciones. Riesgos contra la salud ocasionados por respirar el polvo que se despide al cortar madera, especialmente roble, haya y melamina.

Los siguientes factores influyen en la emisión de ruido:

• El material que va a cortarse.
• El tipo de cuchilla de sierra.
• La fuerza de alimentación.

Los siguientes factores aumentan los riesgos de problemas respiratorios:

• No hay ningún extractor de polvo conectado cuando se sierra la madera.
• Extracción insuficiente de polvo, provocada por filtros de extracción sucios. Cuchilla de sierra gastada.
• Pieza de trabajo no orientada con exactitud.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes pictogramas:

Antes de usarse, lea el manual de instrucciones.

Póngase protección para el oído.

Póngase protección para los ojos.

Punto de traslado

Mantenga sus manos alejadas de la cuchilla.

Cuando utilice la máquina en el modo de sierra de ingletes, compruebe que opera el interruptor de activación del asa cuando realice el ENCENDIDO y el APAGADO. No opere la caja de interruptores en este modo. El interruptor de ENCENDIDO/APAGADO ubicado en el bastidor de la máquina es previsto exclusivamente para el modo de sierra de mesa.

Cuando utilice la máquina en el modo de sierra de ingletes, compruebe que la cuchilla está fijada en su posición de descanso.

No utilice nunca la sierra de ingletes cuando la protección no está implantada.

POSICIÓN DEL CÓDIGO DE FECHA (FIG. A1)

El código de fecha (143), que contiene también el año de fabricación, viene impreso en la caja protectora.

Ejemplo:

2012 XX XX

Año de fabricación

Verificación del contenido del embalaje

El paquete contiene:

1 Máquina parcialmente montada 1 Caja con:

1 Protector superior para la modalidad de sierra de banco 1 Protector de debajo de la mesa para la modalidad de ingletadora 4 Patas 2 Ruedas 4 Pies 1 Guía paralela 1 Mordaza de materiales 1 Manual de instrucciones 1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.
• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta.

Descripción (fig. A1 - A11)

A1

Interruptor de marcha/parada (modalidad de sierra de banco) 2 Palanca de desbloqueo de la mesa 3 Mordaza de la mesa giratoria 4 Mesa de la ingletadora 5 Mesa giratoria 6 Guía derecha 7 Guía izquierda 8 Protector inferior móvil de la hoja 9 Palanca de desbloqueo del protector 0 Empuñadura de manejo

142 Botón de reinicio del disyuntor.

143 Código de fecha

A2

10 Empuñadura de manejo 11 Interruptor de gatillo (modalidad de ingletadora) 12 Protector superior fijo de la hoja 13 Adaptador de salida de serrín 14 Rueda 15 Pata 16 Pie

17 Tuerca de fijación de bisel

A3

17 Tuerca de fijación de bisel 18 Mecanismo de ajuste de altura 19 Mesa de la sierra de banco

20 Abridor

21 Protector superior de hoja

22 Guía paralela

23 Palo

Accesorios OPCIONALES

A4

Para usar en la modalidad de ingletadora:

30 Inserto de la guía (DE7120)

A5

31 Soporte ajustable de 760 mm (altura máx.) (DE3474) 32 Rieles guía de soporte 1.000 mm (DE3494) 33 Rieles guía de soporte 500 mm (DE3491) 34 Soporte inclinable (DE3495) 35 Tope basculante (DE3462)

36 Tope para piezas de trabajo pequeñas (para usar con rieles guía [33]) (DE3460)

37 Soporte con tope desmontable (DE3495) 38 Soporte con tope desmontado (DE3495)

A6

40 Mesa apoyada en rodillos (DE3497)

Para usar en la modalidad de sierra de banco:

A7

41 Guía de ingletes (D271052)

A8

42 Prolongación de mesa (D271058)

A9

43 Mesa corredera (D271055)

Varillas empujadoras (DE3454) (no se muestran)

Para usar en ambas modalidades:

44 Kit de extracción de polvo de tres vías (D271054)

144 Sistema de luz de trabajo LED

USO PREVISTO

Su sierra giratoria DEWALT D27107 ha sido diseñada para operar como una sierra de ingletes o un banco de sierra para realizar las cuales operaciones de sierra principales, que son rasgado, el corte transversal, el biselado y el cincelado fácilmente, con precisión y con seguridad.

Esta unidad ha sido diseñada para ser utilizada con una cuchilla de diámetro nominal de 305 mm de punta de carburo para cortes profesionales de madera, productos de madera y plástico.

NO debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables.

Estas sierras giratorias son herramientas eléctricas profesionales.

NO permita que los niños toquen la herramienta. El uso por parte de operadores inexpertos requiere supervisión.

¡ADVERTENCIA! No utilice la máquina para fines distintos a los indicados.

• Este producto no ha sido diseñado para ser utilizado por personas (incluyendo los niños) que posean incapacidades físicas, sensoriales o mentales, o que carezcan de la experiencia, conocimiento o destrezas necesarias a menos que estén supervisadas por una persona que se haga responsable de su seguridad. No deberá permitir nunca que los niños jueguen solos con este producto.

MODO DE SIERRA INGLETADORA

En el modo de sierra ingletadora, la sierra se usa en posición vertical, de inglete o bisel.

MODO DE SIERRA DE BANCO

Funcionando en el eje central, la sierra se usa para realizar la operación estándar de aserrado al hilo y para aserrar piezas anchas introduciendo manualmente la pieza de trabajo en la hoja.

Seguridad eléctrica

El motor eléctrico está concebido para un solo voltaje. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa de características.

Su herramienta DEWALT tiene doble aislamiento conforme a la norma EN 61029, por lo que no se requiere conexión a tierra.

Si el cable de suministro está dañado, debe reemplazarse por un cable especialmente preparado disponible a través de la operación de servicios de DEWALT.

Uso de un alargador

En caso de que sea necesario utilizar un alargador, use uno de 3 conductores aprobado y apto para la potencia de esta herramienta (véanse los Datos Técnicos). El tamaño mínimo del conductor es 1,5mm²; la longitud máxima es 30 m.

Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

MONTAJE

ADVERTENCIA: Para disminuir el riesgo de lesiones, apague la máquina y desconéctela del suministro eléctrico antes de instalar y quitar accesorios y antes de hacer ajustes, cambios de configuración o reparaciones.

Compruebe que el interruptor de puesta en marcha esté en la posición OFF. La puesta en marcha accidental puede causar lesiones.

Desembalado de la máquina y de sus piezas

ADVERTENCIA: Para reducir los riesgos de daños, pida siempre ayuda cuando desplace la máquina.

Retire el material de embalaje suelto de la caja. Levante y saque la máquina de la caja. - Saque la caja de componentes del interior de la máquina. - Retire el material de embalaje restante de la máquina.

Montaje de las patas (fig. A2, B, B1)

Una vez instaladas las patas, la máquina puede colocarse en un banco de trabajo. Para garantizar un funcionamiento seguro, la máquina debe aparearse al banco de trabajo.

¡ADVERTENCIA! No opere nunca esta máquina cuando no se haya apretado al banco de trabajo. La fuerza de las patas hace que la sierra sea inestable si no se aprieta al banco de trabajo.

• Ponga la máquina boca abajo.
• Coloque una pata (16) en cada una de las ubicaciones de montaje (51) de la base.
• Introduzca un perno (52) en las ranuras (53) ubicadas sobre las ubicaciones de montaje.
• Introduzca una tuerca (54) ajustada con una arandela (55) en el pie.
• Apriete los pernos.

Monte las patas tal y como se describe a continuación. - Pliegue las patas tal y como se describe a continuación. Vuelva a poner la máquina boca arriba. - Introduzca un perno de 8 mm y 120 mm de largo como mínimo (49) en la pata de cada ubicación de montaje (fig. B1). - Apriete los pernos.

Montaje de las patas (fig. C1 & C2)

Con las patas montadas, la máquina puede instalarse independiente.

• Ponga la máquina boca abajo.
• Monte las patas tal como se describe a continuación. No olvide que las patas delanteras y las traseras tienen distintas longitudes. Las patas traseras son ligeramente más largas que las delanteras. Asegúrese de montar las patas en el lugar correcto.
• Coloque la máquina en posición vertical. Compruebe que quede bien nivelada y, si fuera necesario, ajuste la altura de sujeción de las patas.

Patas traseras

• Lleve una pata (15) a cada uno de los puntos de montaje (56) situados en los bordes inferiores del interior de la base (fig. C1).
• Pase un perno de rosca (57) desde el exterior a través de los orificios en el bastidor y las patas.
• Coloque una abrazadera (58) y un pomo de bloqueo (59) en los pernos.
• Apriete los pomos de bloqueo.

Patas delanteras

• Lleve una pata (15) a cada uno de los puntos de montaje (56) situados en los bordes superiores del interior de la base (fig. C2).
• Coloque una abrazadera (58) sobre las patas.
• Pase un perno de rosca (57) desde el interior a través de los orificios en las abrazaderas, las patas y el bastidor.
• Coloque un pomo de bloqueo (59) en los pernos.
• Apriete los pomos de bloqueo.

Pliegue de las patas (fig. C3, C4) / Montaje del banco (fig. B1)

Las patas pueden plegarse en la base para hacer que la máquina sea adecuada para el uso en un banco de trabajo.

• Ponga la máquina boca abajo.
• Afloje el perno de bloqueo (59) de la primera pata (15).
• Pliegue las patas interiores.
• Apriete el perno de bloqueo.
• Repita el proceso para las otras patas. Vuelva a poner la máquina boca arriba.
• Utilice también los orificios (49) colocados en las patas y apriete la máquina con pernos con un diámetro de 8 mm y una longitud de 150 mm.

Para evitar deformaciones e imprecisiones, compruebe que la superficie de montaje no esté grapada y que sea uniforme.

Montaje de las ruedas (fig. D)

• Coloque una rueda (14) en los ejes (60) de cada lado de la máquina.
• Coloque una arandela plana (61) y una tuerca (62) en el extremo roscado de los ejes.
• Apriete las tuercas con la llave que se suministra.

Montaje en la modalidad de ingletadora

Montaje del protector de debajo de la mesa (fig. E)

El protector de debajo de la mesa (63) se monta por la parte superior de la mesa de la sierra de banco.

• Introduzca los dos pernos de sujeción situados a la izquierda del protector en las ranuras (64) a la izquierda de la ranura (65) de la hoja. Gire los tornillos de plástico en el sentido contrario a las agujas del reloj.
• Coloque el protector sobre la mesa y presione el perno de ajuste en la ranura (66) a la derecha de la ranura de la hoja. Gire el tornillo de plástico en el sentido contrario a las agujas del reloj.
• Para la retirada, gire los tornillos en el sentido de las agujas del reloj y retire el protector.

Giro del cabezal y la mesa (fig. F1 - F4)

• Sujete la mesa de sierra (19) con una mano y empuje la palanca de desbloqueo de la mesa (2) hacia la derecha (fig. F1).
• Empuje la mesa hacia abajo por la parte delantera (fig. F2) y gírela completamente hasta que el conjunto de motor quede hacia arriba y la pieza (67) encaje en el mecanismo de bloqueo (68) de la mesa (fig. F3).
• Empuje la palanca de desbloqueo (69) hacia la parte trasera mientras sujeta el cabezal hacia abajo hasta que la unidad guía a resorte (70) pueda levantarse para sacarse de su asiento (fig. F4). Suelte la unidad guía.
• Sujetando el cabezal con firmeza, permita que la presión de resorte empuje el cabezal hacia arriba hasta su posición de reposo.

Montaje de la hoja de la sierra (fig. G1 - G4)

ADVERTENCIA: Para disminuir el riesgo de lesiones, apague la máquina y desconéctela del suministro eléctrico antes de instalar y quitar accesorios y antes de hacer ajustes, cambios de configuración o reparaciones.

Compruebe que el interruptor de puesta en marcha está en la posición OFF. La puesta en marcha accidental puede causar lesiones.

ADVERTENCIA:

• Cambie siempre las cuchillas con la máquina en modo de sierra de ingletes.
• No suelte nunca el botón de bloqueo del eje cuando esté girando la cuchilla o se esté frenando. No corte metales férricos (que contengan acero o hierro) ni ladrillos o productos de fibra de cemento con esta sierra de ingletes.
• Los bordes de la hoja de cuchilla son muy afilados y pueden resultar peligrosos.
• Suelte la palanca de liberación del bloqueo del cabezal (9) para liberar la barra inferior (8), y a continuación, levante la barra inferior al máximo (Fig. G1).
• Con la barra inferior ubicada en la posición elevada, presione el botón de bloqueo del eje (74) con una mano, y a continuación, utilice la llave de cuchillas suministrada con la otra mano para aflojar el tornillo de bloqueo de la cuchilla (73) girándolo en sentido de las agujas del reloj.

ADVERTENCIA! Para usar el bloqueo del eje, pulse el botón tal y como se indica y gire el eje con la mano hasta que sienta la activación del bloqueo.

• Siga pulsando el botón de bloqueo para registrar el giro del eje (74, fig. G1).
• Saque el tornillo de bloqueo de la cuchilla (73) y la presilla del árbol exterior (75).
• Instale la cuchilla de la sierra (76) en el resalte (77) que se encuentra en la presilla del árbol interior (78), comprobando que los dientes del borde inferior de la cuchilla se orientan hacia la parte trasera de la sierra (lejos del operador). Vuelva a colocar la presilla del árbol exterior (75).
• Ajuste el tornillo de bloqueo de cuchilla (73) con cuidado, girándolo en sentido contrario al de las agujas del reloj, mientras mantiene el bloqueo de la cuchilla activado con su otra mano.
• Eleve la protección inferior.

¡ADVERTENCIA! Compruebe que la cuchilla de la sierra se vuelve a colocar en su sitio indicado exclusivamente. Utilice exclusivamente las cuchillas de sierra indicadas en el apartado de Datos técnicos, número de categoría: DT4260 aconsejada.

Ajustes para la modalidad de ingletadora

Su ingletadora se ha ajustado con precisión en la fábrica. Si fuera preciso volver a realizar un ajuste debido al transporte y manipulación, o a cualquier otro motivo, siga los pasos que se describen a continuación. Una vez realizados, estos ajustes deben mantenerse.

Comprobación y ajuste de la hoja a la guía (fig. H1 - H3)

• Afloje el pomo de ingletes (79) y apriete el enganche de ingletes (80) para sostener la mesa giratoria (5) (fig. H1).
• Balancee la mesa giratoria hasta que el enganche la sitúe en la posición de inglete de 0°. No apriete el pomo.
• Desplace el cabezal hacia abajo hasta que la hoja entre en el corte de la sierra (81).
• Coloque una escuadra (82) contra la guía izquierda (7) y la hoja (76) (fig. H2).

ADVERTENCIA: No toque la punta de los clientes de la hoja con la escuadra.

• Para practicar el ajuste, realice lo siguiente:
• Afloje los tornillos (83) (fig. H3) y desplace el conjunto de escala/mesa giratoria hacia la izquierda o hacia la derecha hasta que la escuadra indique que la hoja está situada en un ángulo de 90° respecto a la guía (fig. H2).
• Vuelva a apretar los tornillos (83) (fig. H3). No preste atención a la lectura que señale el indicador de inglete en este punto.

Ajuste del indicador de inglete (fig. H1 y H4)

Afloje el pomo de ingletes (79) y apriete el enganche de ingletes (80) para sostener la mesa giratoria (5) (fig. H1). - Con el pomo de ingletes aflojado, ceda que el enganche se coloque en su lugar a medida que gira el brazo de inglete más allá del cero. - Observe el indicador (84) y la escala de ingletes (85) (fig. H4). Si el indicador no marca cero exactamente, afloje el tornillo (86), mueva el indicador para que indique 0° y apriete el tornillo.

Comprobación y ajuste de la hoja a la mesa (fig. I1 - I3)

Afloje el pomo de sujeción de bisel (17) (fig. I1). - Pulse el cabezal de la sierra hacia la derecha para garantizar que esté completamente vertical y apriete la tuerca de fijación de bisel. - Desplace el cabezal hacia abajo hasta que la hoja entre en el corte de la sierra (81). - Sitúe un cartabón (82) en la mesa y elévelo contra la hoja (76) (fig. I2).

ADVERTENCIA: No toque la punta de los clientes de la hoja con la escuadra.

• Para practicar el ajuste, realice lo siguiente:
• Afloje el pomo de sujeción de bisel (17) (fig. I1) y gire hacia adentro o hacia fuera (fig. I3) el tornillo de tope de ajuste de posición vertical (87) hasta que la hoja esté a 90° respecto de la mesa medido con la escuadra (fig. I2).
• Si la posición del indicador de bisel (88) en la escala de biseles (89) no es igual a 0, afloje el tornillo (90) que sujeta el indicador y mueva este tal como sea necesario (fig. I3).

Ajuste de la guía (fig. J)

La parte superior de la guía izquierda se puede ajustar hacia la izquierda para dejar espacio y permitir que la sierra corte oblicuamente en un ángulo completo de 48° a la izquierda. Para ajustar la guía (7):

• Afloje el pomo de sujeción de la guía (91) y deslice la parte superior de la guía lateral a la izquierda.
• Haga una prueba con la ingletadora desconectada y compruebe la distancia. Ajuste la guía para que quede lo más cerca posible de la hoja con objeto de lograr el máximo soporte para la pieza de trabajo sin que obstaculice el movimiento ascendente y descendente del brazo.
• Apriete fuerte el pomo.

ADVERTENCIA: La ranura de la guía (92) se puede obstruir por el serrín. Para limpiarla, utilice una varilla o aire a baja presión.

Comprobación y ajuste del ángulo del bisel (fig. 11, J, K & L)

• Afloje el pomo de sujeción de la guía (91) y deslice la parte superior de la guía lateral a la izquierda lo más lejos que llegue (fig. J).
• Afloje el pomo de sujeción de bisel (17) (fig. 11) y, teniendo el tope de posición de biseles intermedio (93) dado la vuelta, mueva el brazo de la sierra hacia la izquierda hasta que el tope de posición angular (94) se apoye contra el tope de ajuste de posición del bisel (95) (fig. K). Esta es la posición de bisel de 45°
• Para practicar el ajuste, realice lo siguiente:
• Gire el tornillo de tope de ajuste de posición de bisel (95) hacia abajo o fuera, según sea necesario, hasta que el indicador (88) señale 45° estando el tope de posición angular apoyado contra el tope de ajuste de posición del bisel.

Comprobación y ajuste del ángulo del bisel intermedio (fig. 11, J & L)

El ángulo de bisel intermedio se preajusta a 30° , lo que permite un ajuste rápido para el corte de molduras con corona.

Afloje el pomo de sujeción de la guía (91) y deslice la parte superior de la guía lateral a la izquierda lo más lejos que llegue (fig. J). - Afloje el pomo de sujeción de bisel (17) (fig. 11) y, teniendo el tope de posición de bisel intermedio (93) dado la vuelta, mueva el brazo de la sierra hacia la izquierda hasta que el tope de ajuste de posición angular (96) se apoye sobre el tope de posición de bisel intermedio (93) (fig. L). Esta es la posición de bisel de 30° - Para practicar el ajuste, realice lo siguiente: - Gire el tornillo de tope de ajuste de posición del bisel (96) hacia abajo o fuera, según sea necesario, hasta que el indicador (88) señale 30° , estando el tope de ajuste de posición del bisel apoyado sobre el tope de posición del bisel intermedio.

Montaje en la modalidad de sierra de banco

Cambio de la modalidad de ingletadora a sierra de banco (fig. A1, M1 - M5)

• Coloque la hora en la posición de corte transversal de 0° con la mordaza (3) de la mesa giratoria fijada (fig. A1).
• Afloje el pomo de sujeción (97) del abridor solo para permitir que este se introduzca en la ranura de montaje (fig. M1).
• Retire el abridor (20) de su posición de almacenamiento en el interior de la base.
• Apriete la palanca de desbloqueo del protector (9) para soltar el protector de la hoja (8) y, a continuación, levante este último tanto como sea posible (fig. A1).
• Deslice la abrazadera (98) del abridor en la ranura de montaje (99) (fig. M1). Apriete el pomo de sujeción.
• Empuje la palanca (100) para permitir que la parte superior a resorte de la guía (7) se apoye contra la mesa giratoria (fig. M2).
• Empuje el cabezal de sierra hacia abajo.
• Empuje la palanca de desbloqueo (69) hacia la parte trasera (fig. M3).
• Empuje la unidad guía (70) hacia abajo hasta que las muescas (101) encajen en sus posiciones (102) (fig. M3).

ADVERTENCIA: La hoja no debe chocar contra el protector de hoja inferior.

• Tire de la palanca de desbloqueo de la mesa (2) hacia la derecha, levante la mesa por su borde delantero (4) (fig. M4) e inclínela hacia atrás 180° hasta que la placa del mecanismo de bloqueo de la mesa (68) enganche automáticamente en el enganche del mecanismo de bloqueo de la mesa para fijarla en la modalidad de sierra de banco (fig. M5).
• Quite el protector de debajo de la mesa.

Ajuste del abridor (fig. N1 y N2).

ADVERTENCIA: Cuando sea necesario realizar ajustes en el abridor (20), es mejor poner la unidad en la modalidad de ingletadora (fig. N2). Proceda como se describe en la sección "Cambio de la modalidad de ingletadora a sierra de banco".

La posición correcta requiere que el extremo superior del abridor no sobresalga más de 2 mm por debajo del diente más alto de la hoja y que el radio del cuerpo no exceda de 3 a 8 mm a partir del ápice de los dientes de la hoja de sierra (fig. N1).

• Para practicar el ajuste, realice lo siguiente:
• Afloje los pernos (104) para ajustar la posición horizontal del abridor.
• Afloje los pernos (103) para ajustar la posición vertical del abridor.
• Apriete firmemente los pernos.

Montaje del protector superior de la hoja (fig. O)

El protector superior de la hoja (21) ha sido diseñado para montarse fácil y rápidamente al abridor (20) una vez que la máquina se encuentre en el modo de sierra de banco.

• Manteniendo el protector en posición vertical, alinee la ranura de la parte trasera del protector con el abridor.
• Baje el protector sobre el abridor (20), asegurándose de que el eje del perno encaje en la hendidura.
• Coloque el protector en posición horizontal.

ADVERTENCIA: Nunca use la sierra en modalidad de sierra de banco si el protector superior no está bien montado.

Montaje y ajuste de la guía paralela (fig. P1 - P5)

Es posible montar la guía paralela (22) a cualquier lado de la hoja.

• Coloque la abrazadera (107) deslizándola desde la derecha o la izquierda (fig. P1). La placa de sujeción encaja detrás del borde delantero de la mesa.
• Deslice la guía contra la hoja.
• Empuje la palanca (108) hacia abajo para fijar la guía en su lugar.
• Compruebe que la guía está paralela a la hoja.
• Para practicar el ajuste, realice lo siguiente:
• Afloje los pomos de bloqueo (109) y deslice la guía hacia atrás para obtener acceso a los pernos de ajuste (110) de la parte superior de la guía (fig. P2).
• Utilizando la llave, afloje los pernos de ajuste que sujetan la abrazadera de la guía al soporte de la guía.
• Ajuste la guía para que quede paralela a la hoja comprobando la distancia entre esta y la guía por delante y por detrás de la hoja.
• Una vez ajustada, vuelva a apretar los tornillos de ajuste y compruebe de nuevo que la guía haya quedado paralela a la hoja.
• Compruebe que el indicador (111) señale cero en la escala (fig. P3). Si el indicador no marca cero exactamente, afloje el tornillo (112), mueva el indicador para que indique 0° y apriete el tornillo.

El ajuste de fábrica de la guía es a la derecha de la hoja. Para preparar la guía para su uso al lado izquierdo de la hoja, proceda del siguiente modo (fig. P4):

Retire los pomos de bloqueo (109). - Deslice el perfil de la guía (113) fuera del soporte de sujeción. - Dé la vuelta al soporte de sujeción (114) y vuelva a colocar los pomos de bloqueo.

• Deslice la guía en el soporte de sujeción.
• Apriete los pomos.

La guía es reversible: la pieza de trabajo se puede desplazar a lo largo de la superficie de 75 mm o de 11 mm, para permitir la utilización de una varilla empujadora al realizar cortes longitudinales en piezas finas (fig. P5).

• Para ajustarla en la de 11 mm, afloje los pomos de sujeción de la guía (109) y deslice la guía (113) sacándola del soporte de sujeción (114).
• Gire la guía y acople de nuevo el soporte de sujeción en la ranura tal y como se muestra (fig. P5).
• Si desea utilizarla en la altura total de 75 mm, deslice la guía bajo el soporte de sujeción con la superficie ancha en posición vertical (fig. P4).

ADVERTENCIA: Use el perfil de 11 mm al hacer cortes longitudinales en piezas de trabajo bajas para que la varilla empujadora pueda pasar entre la hoja y la guía.

La parte posterior de la guía debe quedar al mismo nivel que la parte delantera del abridor.

Montaje y ajuste de la guía de ingletes (fig. Q1 - Q4)

La guía de ingletes (D271052) se incluye disponible como opción. La guía de ingletes (41) puede utilizarse para realizar cortes a inglete cuando la máquina se incluya en la modalidad de sierra de banco (fig. Q1).

• Afloje el pomo de sujeción (115) y bascule la barra guía (116) hacia fuera (fig. Q2). Apriete el pomo de sujeción. Deslice la guía en el lado izquierdo de la mesa (fig. Q3). Afloje el pomo de bloqueo (117).
• Coloque una escuadra (82) contra la guía (41) y la hoja (76).
• Para practicar el ajuste, realice lo siguiente:
• Afloje la tuerca (118) unas cuantas vueltas y gire hacia abajo o hacia fuera el tornillo de tope de ajuste del ángulo derecho (119) (fig. Q4) hasta que la guía esté a 90° respecto de la hoja, medido con la escuadra (fig. Q3).

Apriete el pomo (117).

• Compruebe que el indicador (120) señale cero en la escala (121).

Ajuste si fuera necesario.

Cambio de la modalidad de sierra de banco a ingletadora (fig. A3, E & M1)

Retire la guía paralela (22), o la guía de ingletes, si está instalada (fig. A3). Retire el protector superior de la hoja (21). Vuelva a colocar el protector de debajo de la mesa (63) (fig. E). - Proceda como se describe en la sección "Giro del cabezal y la mesa". - Afloje el pomo de sujeción (97) del abridor y retire este (20), que sujeta el protector de la hoja (8) (fig. M1). - Baje el protector de la hoja. - Coloque el abridor (20) en su posición de almacenamiento en el interior de la base (fig. A3).

FUNCIONAMIENTO

Instrucciones de uso

ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normas de aplicación.

ADVERTENCIA: Para disminuir el riesgo de lesiones, siga la máquina y desconéctela del suministro eléctrico antes de instalar y quitar accesorios y antes de realizar ajustes, cambios de configuración o reparaciones.

Compruebe que el interruptor de puesta en marcha está en la posición OFF. La puesta en marcha accidental puede causar lesiones.

ADVERTENCIA:

Asegúrese de que el material que va a serrar está bien sujeto. - Aplique únicamente una presión suave en la herramienta y no ejerza presión lateral en la hoja de la sierra. Evite la sobrecarga.

Compruebe que la máquina se coloque de forma que corresponda a sus condiciones ergonómicas en cuanto a la altura y la estabilidad adecuadas. Deberá elegir la ubicación de la máquina para que el operador goce de una buena visión y de suficiente espacio libre alrededor de la máquina, que le permita manipular la pieza de trabajo sin límites. Para reducir los efectos de la vibración, compruebe que la temperatura ambiente no sea demasiado baja, que tanto la máquina como sus accesorios estén en buen estado y que la pieza de trabajo sea adecuada para esta máquina.

Antes del trabajo:

• Instale la hoja de sierra adecuada. No utilice hojas demasiado desgastadas. La velocidad máxima de giro de la herramienta no debe ser superior a la de la hoja de la sierra.
• No intente cortar piezas demasiado pequeñas.
• Deje que la hoja corte libremente. No la fuerce.
• Antes de cortar, permita que el motor alcance su velocidad total.
• Asegúrese de que todos los pomos de sujeción y bloqueos están bien apretados.

Encender y apagar (fig. A1, R1 - R3)

Esta máquina dispone de dos sistemas de interruptores independientes. En la modalidad de ingletadora, se usa el interruptor de gatillo (11) (fig. R1). En la modalidad de sierra de banco, se usa el interruptor de encendido/apagado (1) (fig. R2). En la caja de distribución se ha integrado un dispositivo con reinicio manual para proteger el motor ante una sobrecarga. En caso de que se produzca una desconexión de la alimentación, proceda del siguiente modo:

• Asegúrese de que se ha apagado la máquina.
• Pulse el botón de reinicio (142).

Modalidad de ingletadora (fig. R1)

Hay un orificio (122) en el interruptor de gatillo para insertar un candado y bloquear la herramienta.

• Para poner en marcha la herramienta, pulse el interruptor de gatillo (11).
• Para parar la herramienta, suelte el interruptor.

Modalidad de sierra de banco (fig. R2 & R3)

El interruptor de encendido/apagado ofrece múltiples ventajas:

• Funciona como paro por corte de corriente: si la alimentación eléctrica se corta por algún motivo, es necesario reactivar el interruptor.
• Seguridad adicional: la placa de seguridad abisagrada del alojamiento (123) puede bloquearse poniendo un candado a través de los orificios (124 & 125).

Esta placa también sirve de botón de parada de emergencia «fácil de localizar», ya que la presión sobre la parte delantera de la placa también presionará el botón de parada.

• Para encender la máquina, pulse el botón verde de encendido (126).
• Para apagar la máquina, pulse el botón rojo de parada (127).

Bloqueo de los interruptores

• Para evitar el uso no autorizado de la máquina, bloquee también los interruptores con candados.

Cortes de sierra Basics

Funcionamiento en la modalidad de ingletadora

Es peligroso usar la sierra sin los protectores. Los protectores deben estar siempre bien colocados.

• Asegúrese de que el protector de debajo de la mesa no se obstruya con el serrín.
• Sujete firmemente la pieza de trabajo siempre que corte metales no ferrosos.

Instrucciones generales

• En la modalidad de ingletadora, el cabezal de la sierra queda automáticamente bloqueado en la posición superior «estacionada».
• Al apretar la palanca de desbloqueo del protector, el cabezal se desbloqueará. Cuando mueva hacia abajo el cabezal, el protector inferior móvil se retraerá.
• Nunca intente impedir que el protector inferior vuelva a su posición estacionada una vez completado el corte.
• La parte superior del material cortado debe tener un mínimo de 10 mm.
• Al cortar piezas cortas (mín. 190 mm a la izquierda o la derecha de la hoja), es recomendable utilizar la mordaza de material opcional.
• Al cortar secciones de PVC, deben apoyarlas sobre un trozo de material de dimensiones parecidas para proporcionar el soporte necesario.

Fijación de la pieza de trabajo (fig. A5, Z)

ADVERTENCIA: Una pieza de trabajo que haya sido fijada, equilibrada y asegurada antes de realizar un corte PODRÁ desequilibrarse tras finalizar el corte. Una carga desequilibrada puede golpear la punta de la sierra o de cualquier complemento unido a la sierra, como una mesa o banco de trabajo. Cuando realice un corte que pueda dar lugar a un desequilibrio, soporte adecuadamente la pieza de trabajo y compruebe que la sierra esté fijada con seguridad a una superficie estable. Podrá dar lugar a daños personales.

ADVERTENCIA: El pie de fijación deberá permanecer fijado sobre la base de la sierra cuando se usa la fijación. Fije siempre la pieza de trabajo en la base de la sierra y no a ninguna otra parte de la zona de trabajo. Compruebe que el pie de fijación no está fijado en el borde de la base de la sierra.

ATENCIÓN: Utilice siempre una fijación de trabajo para mantener el control y reducir el riesgo de daños personales y materiales, si sus manos deben estar a una distancia de 160 mm de la cuchilla durante el corte.

Utilice la fijación de material (39) suministrada con su sierra. Otras aplicadas como las fijaciones de anillas, las fijaciones de barras o las fijaciones en C podrán ser adecuadas para determinados tamaños y formas de material. La hendidura izquierda o derecha se deslizarán de lado a lado para facilitar la fijación.

PARA INSTALAR LA FIJACIÓN

1. Introdúzcala en el orificio ubicado tras la hendidura. La fijación deberá orientarse hacia la parte trasera de la sierra de ingletes. Compruebe que la hendidura sobre la varilla de fijación está completamente introducida en la base de la sierra de ingletes. Si la hendidura está visible, la fijación no está segura.
2. Gire la fijación en 180° hacia la parte frontal de la sierra de ingletes.
3. Afloje el perno para ajustar la fijación hacia arriba o hacia abajo, y a continuación, utilice el perno de ajuste preciso para fijar con firmeza la pieza de trabajo.

NOTA: Coloque la fijación en el lado derecho de la base cuando bisele. REALICE SIEMPRE OPERACIONES EN SECO (CON LA MÁQUINA DESCONECTADA) ANTES DE REALIZAR CORTES ACABADOS PARA COMPROBAR LA RUTA DE LA CUCHILLA. COMPRUEBE QUE LA FIJACIÓN NO INTERFIERE CON LA ACCIÓN DE LA SIERRA O LAS BARRAS.

Corte transversal vertical (fig. S1)

• Afloje el pomo de ingletes (79) y apriete el enganche (80).
• Fije el enganche de ingletes en la posición de 0° y apriete el pomo de ingletes.
• Coloque la pieza de madera que desea cortar contra la guía (7).
• Agarre la empuñadura de manejo (10) y apriete la palanca de desbloqueo del protector (9).
• Apriete el interruptor de gatillo (11) para poner en marcha el motor.
• Apriete el cazabal para que la hoja pueda cortar la madera y penetrar en el corte de la sierra (81).
• Tras finalizar el corte, suelte el interruptor y espere a que la hoja de la sierra se pare completamente antes de colocar el cabezal en su posición de reposo superior.

Corte transversal a inglete vertical (fig. S2)

• Afloje el pomo de ingletes (79) y apriete el enganche (80). Mueva la mesa giratoria a la izquierda o a la derecha hasta el ángulo preciso.
• El enganche de ingletes se colocará automáticamente a 15°, 22,5°, 35,3° y 45°, tanto a izquierda como a derecha. Para obtener cualquier ángulo intermedio, sujete el cabezal con firmeza y bloquéelo usando el pomo de ingletes.
• Antes de realizar un corte, compruebe siempre que el pomo de ingletes esté bien sujeto.
• Siga las instrucciones que se dan para "Corte transversal recto vertical".

ADVERTENCIA: Cuando sierre el final de una pieza de madera con un corte, coloque la madera de forma que el corte quede al lado de la cuchilla con el mayor ángulo de cara a la hendidura.

Serrado izquierdo, corte hacia la derecha.

Serrado derecho, corte hacia la izquierda.

Corte transversal oblicuo (fig. A2, S3)

Los ángulos oblicuos se pueden establecer desde 2° a la izquierda hasta 48° a la derecha y se pueden cortar con la mesa giratoria colocada entre cero y una posición máxima de inglete de 45° a la derecha o a la izquierda.

• Afloje el pomo de sujeción de la guía (91) y deslice la parte superior de la guía lateral a la izquierda lo más lejos que llegue. Afloje el pomo de sujeción de bisel (17) y establezca el bisel que desee.
• Apriete el pomo de sujeción de bisel firmemente.
• Siga las instrucciones que se dan para "Corte transversal recto vertical".

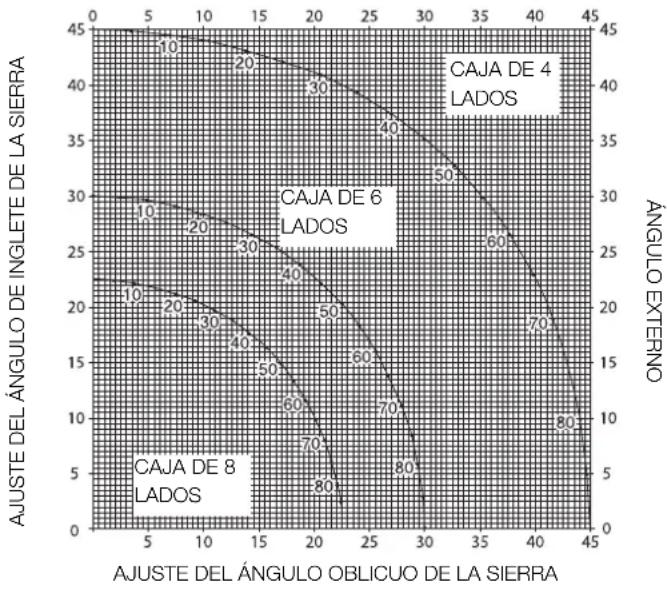

Inglete compuesto (fig. T1 - T4)

Un inglete compuesto es un corte realizado utilizando un ángulo de inglete (fig. T1) y un ángulo oblicuo (fig. T2) al mismo tiempo. Éste es el tipo de corte que se utiliza para hacer marcos o cajas con lados inclinados como el que aparece en la fig. T3.

ADVERTENCIA: Si el ángulo de corte varía de un corte a otro, compruebe que el pomo de sujeción de bisel y el pomo de bloqueo de inglete están bien apretados. Es preciso apretar estos pomos después de efectuar cualquier cambio en el bisel o en el inglete.

• La tabla que aparece a continuación le ayudará a seleccionar los valores adecuados de bisel y de inglete para cortes normales de ingletes compuestos. Para utilizar la tabla, seleccione el ángulo «A» deseado (fig. T4) de su proyecto y localícelo en el arco apropiado de la tabla. A partir de ahí, siga la tabla hacia abajo para hallar el ángulo oblicuo correcto y de forma horizontal para encontrar el ángulo de inglete correcto.
• Coloque la ingletadora en los ángulos prescritos y realice algunos cortes de prueba.
• Intente acoplar las piezas cortadas. Ejemplo: Para hacer una caja de 4 lados con ángulos externos de 25° (ángulo «A»), (fig. T4) utilice el arco superior derecho. Busque 25° en la escala del arco. Siga la línea de intersección horizontal hacia uno de los lados para obtener el valor del ángulo de inglete en la sierra (23°). Del mismo modo, siga la línea de intersección vertical hacia arriba o hacia abajo para hallar el ajuste del ángulo oblicuo de la sierra (40°). Para comprobar los ajustes de la sierra, realice siempre cortes de prueba con algunos trozos de madera de desecho.

Corte de molduras de base

El corte de molduras de base se realiza en un ángulo agudo de 45°

• Antes de realizar un corte, haga siempre una prueba sin potencia.
• Todos los cortes se realizan con la parte posterior de la moldura extendida sobre la sierra.

Ángulo interno

• Lado izquierdo
• Coloque la moldura con la parte superior apoyada en la guía.
• Conserve el lado izquierdo del corte.
• Lado derecho
• Coloque la moldura con la parte inferior apoyada en la guía.
• Conserve el lado izquierdo del corte.

Ángulo externo

Lado izquierdo

• Coloque la moldura con la parte inferior apoyada en la guía.
• Conserve el lado derecho del corte.

Lado derecho

• Coloque la moldura con la parte superior apoyada en la guía.
• Conserve el lado derecho del corte.

Corte de molduras de corona

El corte de molduras de corona se realiza en un inglete compuesto. A fin de lograr la máxima precisión, la sierra tiene posiciones angulares prefijadas a 35,3° de inglete y 30° de bisel. Estos ajustes son para molduras de corona estándar con ángulos de 45° en la parte superior y de 45° en la parte inferior.

• Haga cortes de prueba utilizando material de chatarra antes de hacer los cortes definitivos.
• Todos los cortes se realizan en el bisel izquierdo y con la parte posterior de la moldura contra la base.

Ángulo interno

• Lado izquierdo
• Parte superior de la moldura apoyada contra la guía.
• Inglete derecho
• Conserve el lado izquierdo del corte.

Lado derecho - Parte inferior de la moldura apoyada contra la guía. - Inglete izquierdo - Conserve el lado izquierdo del corte.

Ángulo externo

Lado izquierdo

• Parte inferior de la moldura apoyada contra la guía.
• Inglete izquierdo
• Conserve el lado derecho del corte.
• Lado derecho
• Parte superior de la moldura apoyada contra la guía.
• Inglete derecho
• Conserve el lado derecho del corte.

Funcionamiento en la modalidad de sierra de banco

• Utilice siempre el abridor.
• Compruebe siempre que el abridor y el protector de la hoja estén correctamente alineados.
• Asegúrese siempre de que la ingletadora está ajustada y bloqueada en inglete de 0° .

ADVERTENCIA: No corte metal en esta modalidad.

Corte longitudinal (fig. U1 & U3)

• Ajuste el ángulo de bisel a 0° .
• Ajuste la altura de la hoja de sierra.
• Ajuste la guía paralela a la distancia necesaria.
• Sujete la pieza de trabajo sobre la mesa y contra la guía. Mantenga la pieza de trabajo alejada aproximadamente 25 mm de la hoja de sierra.
• Mantenga ambas manos alejadas del recorrido de la hoja de la sierra.
• Encienda la máquina y deje que la hoja de sierra alcance la velocidad máxima.
• Deslice la pieza lentamente por debajo del protector superior de la hoja, manteniéndola firmemente presionada contra la guía. Deje que los dientes corten y no fuerce la pieza a través de la hoja de sierra. La velocidad de la hoja de sierra debe ser constante.
• Recuerde que debe utilizar la varilla empujadora (23) al acercarse a la hoja.
• Tras completar el corte, apague la máquina, espere a que se detenga la hoja de sierra y retire la pieza de trabajo.

ADVERTENCIA: Nunca empuje o sujete la parte libre o recortada de la pieza de trabajo.

ADVERTENCIA: Utilice siempre una varilla empujadora cuando corte longitudinalmente piezas de trabajo pequeñas.

Cortes oblicuos (fig. U2)

• Ajuste el ángulo de bisel requerido.
• Proceda de igual manera que para el corte longitudinal.

Corte transversal (fig. V1)

• Ajuste el ángulo de bisel a 0°
• Ajuste la altura de la hoja de sierra.
• Ajuste la guía de ingletes a 0° .
• Proceda de igual manera que para el corte longitudinal, solo utilice la guía de ingletes para empujar la pieza de trabajo a través de la hoja.

Corte transversal oblicuo

• Ajuste el ángulo de bisel requerido.
• Proceda de igual manera que para el corte transversal.

Corte a inglete (fig. V2)

• Ajuste la guía de ingletes al ángulo deseado.
• Proceda de igual manera que para el corte transversal.

Accesorios opcionales

ADVERTENCIA: Antes de montar cualquier accesorio, desenchufe siempre la máquina.

Kit de extracción de polvo (fig. W1 & W2)

ADVERTENCIA: Esta máquina se suministra con dos puntos de extracción de polvo para utilizarlos en cada uno de los ( );

ADVERTENCIA: Cuando sea posible, conecte un dispositivo de extracción de polvo adecuado de conformidad con las normas correspondientes acerca de la emisión de polvo.

¡ADVERTENCIA! Cuando corte madera, conecte un dispositivo de extracción de polvo adecuado de conformidad con las normas correspondientes acerca de la emisión de polvo.

Conecte un dispositivo de extracción de polvo diseñado de conformidad con las normativas pertinentes. La velocidad del aire de los sistemas externos conectados debe ser de 20m/s ± 2m/s. La velocidad debe medirse en el tubo de conexión, en el punto de conexión, con la herramienta conectada pero sin funcionar.

Conexión - modalidad de ingletadora (fig. W1)

• Conecte un extremo de la primera manguera al adaptador de extracción de polvo (13).
• Inserte el otro extremo de la manguera en el orificio de entrada intermedio del colector (128).
• Conecte un extremo de la otra manguera al protector de debajo de la mesa (63).
• Inserte el otro extremo de la manguera en el orificio de entrada exterior del colector.

Conexión - modalidad de sierra de banco (fig. W2)

• Proceda como para la modalidad de ingletadora, conecte únicamente la manguera desde el protector de debajo de la mesa al protector de la hoja de sierra (21).

Soporte adicional/tope longitudinal para ingletadora (fig. A5)

El soporte adicional y el tope longitudinal pueden montarse a la derecha, a la izquierda, o con dos conjuntos a cada lado.

• Acople los elementos 31 - 39 a los dos rieles guía (32 y 33).
• Utilice el soporte inclinable (34) para realizar cortes transversales en tablas de 210 mm de anchura (15 mm de grosor).

Mesa apoyada en rodillos (fig. A6)

La mesa apoyada en rodillos (40) se usa para apoyar piezas de trabajo grandes. En la modalidad de ingletadora, la mesa apoyada en rodillos puede colocarse a la derecha, a la izquierda, o con dos conjuntos a cada parte. En la modalidad de sierra de banco, también puede montarse en la parte anterior o posterior de la mesa de la sierra.

Prolongación lateral de la mesa (fig. A8)

La prolongación lateral de la mesa (42) aumenta la distancia entre la guía y la hoja a 600 mm o más, dependiendo de la longitud de las barras que se monten en la máquina y de la posición de sujeción de la mesa. Esta prolongación lateral debe emplearse junto con raíles guía (32) (opcional). La mesa ajustable incorpora una escala grabada a lo largo del borde delantero y está montada en una sólida base que se sujeta a las barras guía.

• Monte la prolongación de la mesa en la parte derecha de la máquina para que la escala de distancias tenga continuidad entre ambas mesas.

Mesa corredera (fig. A9)

Esta mesa corredera (43) permite que la longitud de las tablas a la izquierda de la hoja sea de hasta 1.200 × 900 mm.

Las barras guía están montadas en una robusta base extruida de aleación, que se desmonta fácilmente de la máquina, pero que es totalmente ajustable en todos los planos. La guía incorpora una cinta para medir distancias que permite colocar con rapidez un tope y un soporte ajustables para las piezas estrechas.

Transporte (fig. X)

ADVERTENCIA: Transporte la máquina siempre en la modalidad de sierra de banco, con el protector superior de la hoja montado.

Las ruedas pivotantes facilitan el traslado de la máquina.

• Coloque la máquina en el lado derecho de la base.
• Pliegue las patas traseras en la base.
• Pliegue las patas frontales fuera de la base. Vuelva a poner la máquina boca arriba.
• Levante la máquina por las patas frontales hasta que las ruedas estén en contacto con el suelo.

ADVERTENCIA: Cuando transporte la máquina, pida siempre ayuda. La máquina es demasiado pesada para una sola persona.

MANTENIMIENTO

Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente.

ADVERTENCIA: Para disminuir el riesgo de lesiones, apague la máquina y desconéctela del suministro eléctrico antes de instalar y quitar accesorios y antes de hacer ajustes, cambios de configuración o reparaciones. Compruebe que el interruptor de puesta en marcha esté en la posición OFF. La puesta en marcha accidental puede causar lesiones.

Lubricación

Los rodamientos del motor están lubricados de fábrica y son herméticos.

• Engrase ligeramente y a intervalos regulares la superficie de rodamiento de la mesa giratoria en la parte que desliza sobre el labio de la mesa fija.
• Lubrique periódicamente la profundidad del ajuste de profundidad de corte.
• Limpie periódicamente las piezas sobre las que pueda acumularse serrín y virutas con un cepillo seco.

Ajuste de leva (fig. Y1 - Y3)

Para quitar la holgura entre las dos mesas, proceda del siguiente modo:

• Ponga la máquina en la modalidad de sierra de banco.
• Quite los tornillos (138) y la placa de retención (139).
• Afloje el tornillo (140) de la leva de ajuste (141). Gire la leva de ajuste utilizando un par de alicates con punta.
• Sujete la leva de ajuste con los alicates y apriete el tornillo. Vuelva a colocar la placa de retención y apriete los tornillos.
• Ponga la máquina en la modalidad de ingletadora. Compruebe la fuerza que es necesaria para llevar la sierra a la posición de inglete. Repita los pasos anteriores si se necesita demasiada fuerza.

Limpieza

Antes del uso, compruebe detenidamente la barra de la cuchilla superior, la barra de la cuchilla inferior portátil y el tubo de extracción de polvo para cerciorarse de que funcionan adecuadamente. Compruebe que los chips, el polvo y las partículas de la pieza de trabajo no puedan bloquear alguno de sus sistemas.

Si los fragmentos de la pieza de trabajo quedan obstaculizados entre la cuchilla de la sierra y las barras, desconecte la máquina de la red y siga las instrucciones indicadas en la sección Montaje de la Cuchilla de la Sierra. Retire las partes atascadas y vuelva a montar la cuchilla de la sierra.

ADVERTENCIA: Sople la suciedad y el polvo de la carcasa principal con aire seco tan pronto como vea polvo acumulado alrededor de los respiraderos. Utilice protección ocular y mascarillas antipolvo aprobadas cuando realice este procedimiento.

ADVERTENCIA: No use nunca disolventes ni otros agentes químicos agresivos para limpiar las piezas no metálicas de la herramienta. Estos agentes químicos pueden debilitar los materiales de dichas piezas. Use un trapo humedecido solo con agua y jabón suave. No deje que penetre ningún líquido dentro de la herramienta y no sumerja ninguna pieza de la herramienta en líquidos.

ADVERTENCIA: Para reducir el riesgo de lesiones, limpie regularmente la superficie de la mesa.

ADVERTENCIA: Para reducir el riesgo de lesiones, limpie regularmente el sistema de recolección de polvo.

Accesorios OPCIONALES

ADVERTENCIA: Dado que algunos accesorios, diferentes de los ofrecidos por DEWALT, no se han probado con este producto, el empleo de tales accesorios podría constituir un riesgo. Para reducir el riesgo de lesiones, solo deben usarse con el producto los accesorios recomendados por DEWALT.

CUCHILLAS DE SIERRA

UTILICE SIEMPRE CUCHILLAS DE SIERRA DE RUIDO REDUCIDO DE 305 mm CON ORIFICIOS DE EJE DE 30 mm. LA VELOCIDAD DEBE SER COMO MÍNIMO DE 4000 RPM. No utilice nunca una cuchilla de diámetro inferior o superior. No está protegida correctamente. Utilice exclusivamente cuchillas de corte transversal. No utilice cuchillas diseñadas para las operaciones de rasgado rápido, combinación de cuchillas o cuchillas con ángulos de gancho que superen los 10°.

DESCRIPCIONES DE LA CUCHILLA
Aplicación Diámetro (mm) Dientes
Cuchillas de sierra para la construcción (para todo tipo de cortes)
Fines generales 305 36
Cuchillas de sierra para madera (ofrecen cortes limpios y suaves)
Cortes transversales finos	305 60

Si desea más información sobre los accesorios adecuados, consulte a su distribuidor.

Protección del medio ambiente

Recogida selectiva. Este producto no se debe eliminar con la basura doméstica.

Si alguna vez tiene que cambiar su producto DEWALT, o si ya no le vale, no lo elimine con la basura doméstica. Prepárelo para una recogida selectiva.

La recogida selectiva de los productos y embalajes usados permite el reciclaje de los materiales y que se puedan usar de nuevo. La reutilización de los materiales reciclados ayuda a evitar la contaminación del medio ambiente y reduce la demanda de materias primas.

Las legislaciones locales pueden facilitar la recogida selectiva de los productos eléctricos domésticos para llevarlos a centros de residuos municipales, o bien puede ser el propio distribuidor al que compró el producto nuevo el que se encargue de recogerlo.

DEWALT facilita la recogida y reciclaje de los productos DEWALT una vez estos han alcanzado el final de su vida útil. Para disfrutar de este servicio, devuelva el producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre.

Para saber dónde está el servicio técnico autorizado más cercano, puede ponerse en contacto con la oficina local de DEWALT en la dirección indicada en este manual. Alternativamente, puede entrar en una lista con la dirección de los servicios técnicos DEWALT autorizados y detalles sobre nuestro servicio postventa en Internet: www.2helpU.com.

GARANTÍA

DEWALT tiene plena confianza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida en los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

30 DÍAS DE SATISFACCIÓN GARANTIZADA

Si no está completamente satisfecho con el funcionamiento de su producto DEWALT, solo tiene que devolverlo al punto de compra en un plazo de 30 días y le propondremos un cambio por una herramienta más adecuada. El producto deberá estar completo, tal y como se compró, y deberá presentarse un justificante de compra. Quedan excluidas las piezas de repuesto y accesorios, a menos que presenten algún fallo cubierto por la garantía.

- CONTRATO DE MANTENIMIENTO GRATIS POR UN AÑO

Si necesita una operación de mantenimiento o de servicios para su herramienta DEWALT, durante los 12 meses siguientes a su compra, puede solicitar este servicio de valor añadido gratuitamente. Se llevará a cabo gratuitamente por un agente de reparación autorizado por DEWALT. Debe presentarse la prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía.

- GARANTÍA COMPLETA DE UN AÑO

Si su producto DEWALT resulta defectuoso debido a fallos de materiales o de fabricación en un plazo de 12 meses a partir de la fecha de compra, DEWALT le garantiza la sustitución de todas las piezas defectuosas de forma gratuita, o a nuestra entera discreción, la sustitución de toda la unidad gratuitamente, siempre y cuando:

• El producto no se haya utilizado mal;
• El producto haya sufrido un desgaste lógico y normal;
• No se hayan intentado hacer reparaciones por personas no autorizadas;
• Se presente prueba de compra;
• El producto se devuelva completo con todos los componentes originales.

Si desea presentar una reclamación, póngase en contacto con su distribuidor o consulte su agente de reparación más cercano de DEWALT en el catálogo de DEWALT o póngase en contacto con su oficina de DEWALT en la dirección indicada en el presente manual. Puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles del servicio después de la venta en Internet en: www.2helpU.com.

MODALIDAD DE SIERRA DE BANCO

Modo de mesa de serrar

• Nunca corte piezas ligeras, especialmente magnesio.

Residuos residuales

142 Botón de reposición del disyuntor

143 Código de fecha

A2

MODO DE SIERRA DE INGLETE

En el modo de sierra de inglete, la herramienta se utiliza en la posición vertical, de inglete o de bisel.

MODO DE SIERRA DE BANCO

Corte en el modo de mesa de serrar

Conjunto de extracción de polvo (fig. W1 y W2)
