D27107 - Testere DEWALT - Ücretsiz kullanım kılavuzu

Ürün Tipi	Profesyonel Kombine Radyal/Gönye/Tezgah Testere
Marka	DeWalt
Model	D27107
Besleme Gerilimi	230 V
Çekilen Güç	2000 W
Faydalı Güç	1080 W
Maksimum Bıçak Hızı	4000 devir/dakika
Bıçak Çapı	305 mm
Bıçak Delik Çapı	30 mm
Bıçak Kalınlığı	2,1 - 2,2 mm
Yarıcı Kalınlığı	2,5 mm
Otomatik Bıçak Durdurma Süresi	< 10 s
Ağırlık	42 kg
Ses Basıncı (LpA)	95 dB(A)
Ses Gücü (LwA)	106 dB(A)
Titreşim (ah)	2,1 m/s² (belirsizlik K=1,5 m/s²)
Ana Fonksiyonlar	Gönye testere, tezgah testere, enine, boyuna, gönye, bileşik ve pah kesimleri
Güvenlik Cihazları	Çift yalıtım, hareketli alt koruma, sabit üst muhafaza, yarıcı, acil durdurma, kilitler
Bakım ve Temizlik	Talaşların düzenli temizliği, kayma yüzeylerinin yağlanması, toz tahliyesi için kuru hava üfleme
Yedek Parçalar ve Onarılabilirlik	Yedek bıçaklar (305 mm, 30 mm delik), isteğe bağlı aksesuarlar (kılavuzlar, uzatmalar, masalar), yetkili DeWalt servis merkezinde onarım

Sık sorulan sorular - D27107 DEWALT

D27107 testere bıçağı nasıl değiştirilir?

Makinenin fişini çekin ve gönye testere modunda olduğundan emin olun. Alt korumayı kol yardımıyla kaldırın. Mil kilitleme düğmesine basın ve bıçak kilitleme vidasını verilen anahtarla saat yönünde çevirin. Vidayı ve flanşı çıkarın, ardından bıçağı çıkarın. Yeni bıçağı dişler arkaya (operatörün karşı tarafı) bakacak şekilde yerleştirin. Flanşı geri takın ve mil kilidini basılı tutarken vidayı saat yönünün tersine sıkın. Korumayı indirin.

Gönye testere modundan tezgah testere moduna nasıl geçilir?

Döner masayı 0° konumuna getirin ve kilitleyin. Yarıcı düğmesini gevşetin ve saklama konumundan çıkarın. Alt korumayı kaldırın ve yarıcıyı yuvasına yerleştirin. Kesme kafasını indirin ve yatak ünitesi kilit açma koluna basın. Masa serbest bırakma koluna basın ve kilitlenene kadar masayı 180° döndürün. Alt masa koruyucusunu çıkarın ve üst bıçak koruma muhafazasını takın.

Gönye testere modunda maksimum kesme kapasitesi nedir?

90°/90° enine kesimde maksimum kapasite 205 mm genişlik x 63 mm yüksekliktir. 45° gönyede kapasite 160 mm'dir. 90°'de maksimum kesme derinliği 90 mm, 45° eğimli ise 60 mm'dir.

D27107 için hangi aksesuarlar mevcuttur?

Birçok isteğe bağlı aksesuar mevcuttur: masa uzatmaları (D271058), sürgülü masa (D271055), gönye kılavuzu (D271052), eğilebilir destekler (DE3495), kılavuz rayları, rulo masalar (DE3497), üç yollu emme cihazı (D271054) ve yedek bıçaklar (DT4260 modeli önerilir).

Yarıcı bıçak (refendeur) nasıl ayarlanır?

Yarıcı, diş uçlarından 3-8 mm mesafede ve en yüksek dişin en fazla 2 mm altında olmalıdır. Ayarlamak için gönye testere moduna geçin. Dikey ayar için (103) cıvatalarını, yatay ayar için (104) cıvatalarını gevşetin. Konumu ayarlayın ve cıvataları sıkın.

D27107 için hangi bıçak kullanılmalıdır?

Yalnızca 305 mm çapında, 30 mm delik çaplı ve en az 4000 dev/dak maksimum hıza sahip bıçaklar kullanın. Önerilen bıçaklar, ahşap, ahşap ürünler ve plastikler için karbür uçludur. Hızlı çelik bıçaklar, metal bıçaklar veya aşındırıcı diskler kullanmayın.

Testere nasıl temizlenir ve bakımı yapılır?

Herhangi bir bakımdan önce makinenin fişini çekin. Talaş ve tozu düzenli olarak kuru hava ile temizleyin, gözlük ve maske takın. Döner masanın kayma yüzeyini ve kesme oluğunu hafifçe yağlayın. Asla aşındırıcı solventler kullanmayın. Motor havalandırma deliklerini periyodik olarak kontrol edin.

D27107 testere metal kesmek için tasarlanmış mıdır?

Hayır, bu testere ahşap, ahşap ürünler ve plastikler için tasarlanmıştır. Asla demirli veya demirsiz metalleri veya duvar malzemelerini kesmeyin. Tezgah testere modunda metal kesmek kesinlikle yasaktır. Uygun olmayan bıçakların kullanılması makineye zarar verebilir ve kullanıcıyı yaralayabilir.

Gönye ve eğim açısı nasıl ayarlanır?

Gönye için, gönye düğmesini (79) gevşetin ve gönye kilidini (80) çekerek döner masayı serbest bırakın. İstenen açıya döndürün (ön ayarlı konumlar: 15°, 22,5°, 35,3°, 45°). Eğim için, kilitleme tekerleğini (17) gevşetin ve kolu istenen açıya eğin (48° sol - 2° sağ). Ayarlamadan sonra düğmeleri sıkıca sıkın.

D27107 testere nasıl taşınır?

Testereyi, üst bıçak koruma muhafazası takılıyken tezgah testere moduna getirin. Arka ayakları katlayın ve ön ayakları açın. Makineyi sağ tarafına yatırın ve tekerlekler yere değene kadar ön ayaklarından kaldırın. Makine 42 kg olduğu için yardım alın.

KULLANIM KILAVUZU D27107 DEWALT

Bir DEWALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi, DEWALT'ı profesyonel kullanıcılar için en güvenilir partnerlerden biri haline getirmektedir.

Teknik veriler

	D27107	D27107XPS
Voltaj	V 230 230
Tip	4 2			(LED calilma lambali D27107)
Güç iletiyetacı	W	2 000	2 000
Güç çınkışa	W	1 080	1 080
Azamilicesak"——"	\( min^{-1} \)	4 000	4 000
Bıçak"——"	mm	305	305
Bıçak"——"	mm	30	30
Bıçak"——"	mm	2,1 - 2,2	2,1 - 2,2
Keski demiri"——"	mm	2,5 2,5
Ötomatık"——"	s	< 10 < 10
Aşırkık	kg	42	42

Kesim kapasitesi

Gönye testere kipi
Gönye (azami konumlar)	sol	48°	48°
	sağ	48°	48°
Meyil (azami konumlar)	sol	48°	48°
	sağ	2°	2°
90°/90°de azami capraz kosim
kapasitesi	mm	205 x 63	205 x 63
45°de azami gönye kosimi
kapasitesi	mm	160	160
Azami kesme derinligi 90°	mm	90	90
Azami Meyilli kesme derinligi 45°	mm	60	60
45° meyilde, 45° gönyede azami
kesme derinligi	mm	60	60

Testere tezgahı kipli

Maksimum yirtma kapasitesi
sol/sağ	mm	120/320	120/320
Kesim derinligi 90°	mm	81	81
Kesim derinligi 45°	mm	56	56
LpA(ses basinci)	dB(A)	95,0	95,0
KpA(ses basinci belirsisligi)	dB(A)	3,0	3,0
LpA(ses güü)	dB(A)	106,0	106,0
KpA(ses güü belirsisligi)	dB(A)	3,0	3,0

EN 61029'a göre tespit edilen toplam titreşim değerleri

(üç)yönün vektor toplami):
Titreşim emisyon değeri a1
a1=	m/s2	2,1	2,1
Belirizlik değeri K =	m/s2	1,5	1,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN 61029'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir.

UYARI: Belirtilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir.

Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmadan çalıştığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

Sigortalar

230 V aletler 10 A

NOT: Bu cihaz, kullanıcının beslemesinin arayüz noktasında (elektrik girişi kutusu) izin verilen maksimum sistem empedansı Zmax = 0,28 Ω olan bir güç kaynağına bağlanmak üzere tasarlanmıştır.

Kullanıcı, bu cihazın yalnızca yukarıdaki gerekliliği karşılayan bir güç sistemine bağlandığından emin olmalıdır. Gerekirse, kullanıcı, arayüz noktasındaki sistem empedansını elektrik şirketinden öğrenebilir.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her uyarı sözcüğü için ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLİKE: Engellenmemesi hâlinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi hâlinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi hâlinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi hâlinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elektrik çarpması riskini belirtir.

Yangın riskini belirtir.

Avrupa Topluluğu - Uygunluk Beyanı

D27107/D27107XPS

DEWALT, Teknik veriler bölümünde açıklanan bu ürünlerin

2006/42/EC, EN 61029-1, EN 61029-2-11 normlarına uygun olarak tasarlandığını beyan eder.

Bu ürünler ayrıca 2004/108/EC ve 2011/65/EU Direktifi ile uyumludur. Daha fazla bilgi için lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Horst Grossmann

Başkan Yardımcı, Mühendislik ve Ürün Geliştirme

Güvenlik Talimatları

UYARI: Elektrikli aletleri kullanırken, yangın, elektrik çarpması ve yaralanma riskini azaltmak için daima aşağıdakiler de dahil olmak üzere temel güvenlik önlemlerine uyulmalıdır.

Bu ürünü kullanmadan önce tüm bu talimatları okuyun ve saklayın.

GELECEKTE BAŞVURMAK ÜZERE BU KILAVUZU SAKLAYIN

Genel Güvenlik Kuralları

1. Çalışma alanını temiz tutun.

Dağınık alanlar ve tezgahlar yaralanmalara neden olabilir.

1. Çalışma alanı çevresine dikkat edin.

Aleti yağmurda bırakmayın. Aleti nemli veya ıslak koşullarda kullanmayın. Çalışma alanının iyi aydınlatılmasını sağlayın (250-300 Lüks). Yanıcı sıvıların ve gazların bulunduğu ortamlarda yangın veya patlama gibi olaylara neden olacak bir risk varsa aleti kullanmayın.

1. Elektrik çarpmasına karşı önlem alın.

Topraklanmış yüzeylerle (ör. borular, radyatörler, pişiriciler ve buzdolapları) temastan kaçının. Alet zorlu koşullarda kullanılırken (ör. yüksek nemli ortamlarda, metal talaşının olduğu durumlarda, vb.), bir yalıtım transformatörü veya bir (FI) toprak kaçak akım devre kesici yoluyla elektrik emniyeti artırılabilir.

1. Diğer kişileri iş alanından uzak tutun.

Kimsenin, özellikle de çocukların işe karışmasına, alete veya uzatma kablosuna dokunmasına izin vermeyin ve onları çalışma alanından uzak tutun.

1. Kullanılmayan aletleri kaldırın.

Aletler kullanılmadığı zaman kuru bir yerde saklanmalı ve çocukların erişemeyeceği şekilde kilitlenmelidir.

1. Aleti zorlamayın.

Tasarlanan hızda, işini daha iyi ve güvenli bir şekilde yerine getirecektir.

Dayanıklı aletlerin işini yaptırarak küçük aletleri zorlamayın. Aletleri amaçları dışında kullanmayın; örneğin daire testereleri ağaç dalları veya kütük kesmek için kullanmayın.

1. Uygun giysiler giyin.

Hareketli parçalar tarafından yakalanabileceği için bol giysiler giymeyin veya takılar kullanmayın. Açık havada çalışırken kaymayan ayakkabı giyilmesi önerilir. Uzun saçları içine alacak saç koruyucusu kullanın.

1. Koruyucu teçhizat kullanın.

Her zaman güvenlik gözlükleri takın. Çalışma sırasındaki işlemlerin toz veya uçuşan parçacıklar yaratması halinde yüz veya toz maskesi kullanın. Bu parçacıkların çok sıcak olduğu durumlarda, ayrıca ısıya dayanıklı önlük giyin. Her zaman kulak koruması kullanın. Her zaman koruyucu kask kullanın.

1. Toz çıkarma teçhizatını bağlayın.

Toz çekme ve toplama araç-gereçlerinin bağlanması için cihaz tedarik edilirse bunların uygun biçimde bağlandığından ve kullanıldığından emin olun.

1. Kabloyu yanlış kullanmayın.

Prizden çıkarmak için kabloyu birden hızla çekmeyin. Kabloyu ısı, yağ ve keskin köşelerden uzak tutun. Aleti hiçbir zaman kablosundan tutarak taşımayın.

1. Çalışma parçasını sabitleyin.

Çalışma parçasını tutmak için kelepçeler veya mengene kullanın. Elinizi kullanmaktan daha güvenlidir ve aleti kullanmak için iki elinizi de serbest bırakır.

1. Yetişemeyeceğiniz noktalara koymayın.

Her zaman uygun dayanağı ve dengenizi sağlayın.

1. Aletlerin gerekli bakımlarını yapın.

Daha iyi ve güvenli performans sağlamaları için aletleri keskin ve temiz olarak muhafaza edin. Aksesuarları yağlamak ve değiştirmek için talimatlara uyun. Aletleri periyodik olarak kontrol edin ve hasarlı olanların yetkili servis tarafından tamir edilmesini sağlayın.

Bütün kulp ve anahtarları kuru ve temiz tutun ve yağ ile gres yağı bulaşmamış şekilde koruyun.

1. Aletleri ayırın.

Kullanımda değilken, servisten önce ve bıçak, matkap uçları ve kesiciler gibi aksesuarları değiştirirken aletleri güç kaynağından ayırın.

1. Ayar anahtarlarını ve penseleri çıkarın.

Aleti çalıştırmadan önce ayarlama anahtarları ve penselerin aletten çıkarıldığını kontrol etme alışkanlığını kazanın.

1. Aletin kazara çalışmasını engelleyin.

Aleti, parmaklarınızdan biri anahtar üzerine gelecek şekilde taşımayın. Fişi prize takmadan önce aletin "kapalı" konumda olduğundan emin olun.

1. Açık hava uzatma kablolarını kullanın.

Kullanımdan önce, uzatma kablosunu kontrol edin ve hasarlıysa değiştirin. Alet açık havada kullanılıyorsa, yalnızca açık hava kullanımı için imal edilmiş ve buna uygun olarak işaretlenmiş uzatma kablolarını kullanın.

1. Dikkatli olun.

Ne yaptığınıza dikkat edin. Sağduyulu hareket edin. Yorgunsanız veya ilaç ya da alkolün etkisindeyseniz aleti kullanmayın.

1. Hasarlı parça bulunup bulunmadığını kontrol edin.

Kullanımdan önce, aletin düzgün bir biçimde çalışacağından ve işlevini yerine getireceğinden emin olmak için aleti ve şebeke kablosunu dikkatli bir biçimde kontrol edin. Hareketli parçaların ayarlanması, hareketli parçaların bağlanması, montaj ve aletin işleyişini etkileyebilecek diğer başka koşulların kontrolünü yapın. Bu kullanma kılavuzunda aksi belirtilmiyorsa, hasarlı muhafaza veya başka bir parça gerektiği gibi tamir edilmeli veya yetkili servisi tarafından değiştirilmelidir. Arızalı anahtarların yetkili servisi tarafından değiştirilmesini sağlayın. Açma/kapama anahtarı çalışmazsa elektrikli aleti kullanmayın. Kendi başınıza tamir yapmayı denemeyin.

UYARI! Bu kullanım kılavuzunda tavsiye edilenin dışında herhangi bir aksesuar veya eklenti kullanılması ya da alette herhangi bir işlem yapılması, kişisel yaralanma riskine yol açabilir.

1. Aletinizin yetkili bir kişi tarafından tamir edilmesini sağlayın.

Bu elektrikli alet, ilgili güvenlik kurallarına uymaktadır. Onarım işlemleri sadece yetkili kişilere orijinal yedek parçaları kullanarak yapılmalıdır; aksi takdirde kullanıcı için önemli tehlikelere yol açabilir.

Gönye testereler için ilave güvenlik talimatları

• Herhangi bir işleme başlamadan önce tüm kilitleme topuzlarının ve kelepçelerin sıkı olduğundan emin olun.
• Açılı kesim yaparken makine kolunun güvenli biçimde sabitlendiğinden emin olun.
• Siper çalışmıyorsa veya bakımı düzgün yapılmadıysa, siperler yerinde değilken makineyi çalıştırmayın.
• Testere elektrik kaynağına bağlıyken ellerinizi asla bıçak alanına koymayın.
• Asla makine hızla hareket halindeyken bıçağı bir alet veya başka bir araçla iterek durdurmaya çalışmayın; ciddi kazalar meydana gelebilir.
• Kesilecek malzeme için DOĞRU bıçağı seçin.
• Testere bıçağını veya sert malzemeleri tutarken bir tutucu kullanın veya eldiven takın.
• Makine hala çalışıyorken ve kafa bekleme konumunda değilken asla temizlik veya bakım çalışması yapmayın.
• Siperin ön kısmı kesme sırasında görünmesi için pencerelidir. Pencereler uçuşan talaş miktarını önemli derecede azalttığı halde, siperde açıklıklar vardır ve pencerelerden bakarken her zaman koruyucu gözlükler takılmalıdır. Lazer takılıyken diğer lazer türleriyle değiştirmeyin. Onarımlar yalnızca lazer üreticisi veya bir yetkili uzman tarafından yapılmalıdır. 200 mm'den kısa parçaları asla kesmeyin.
• Ek destek olmadığı durumlarda makinenin kabul edeceği maksimum parça boyutu:

Yükseklik 63 mm, genişlik 205 mm, uzunluk 500 mm.

Daha uzun parçaların, örneğin DE3474 gibi uygun ek tabla ile desteklenmesi gerekir. Üzerinde çalışılan parçayı her zaman güvenli bir şekilde kelepçeleyin.

Gönye testeresi modunda kullanırken masanın altında kalan testere bıçağı bölümünün, Şekil E'de gösterilen koruma (63) vasıtasıyla tamamen kapatıldığından emin olun.

Testere tezgahları için ilave güvenlik talimatları

• Bıçakların doğru yönde döndüğünden ve dişlerin testere tezgahının önünü gösterdiğinden emin olun.
• Herhangi bir işleme başlamadan önce tüm kilitleme topuzlarının ve kelepçe kollarının sıkı olduğundan emin olun.
• Tüm bıçak ve flanşların temiz ve bilezgün girintili tarafların bıçağın karşısında olduğundan emin olun. Mandrel somununu sıkıca sıkın.
• Doğru şekilde bilenmiş testere bıçakları kullanın. Testere bıçağının üzerinde yazan maksimum hıza uyun. İşaretli maksimum hız her zaman sınıflandırma plakasında yazılı olan hızdan daha yüksek olacaktır.
• Üst ve alt siperler yerinde değilken testereyi asla çalıştırmayın.
• Testere elektrik kaynağına bağlıyken ellerinizi asla bıçak alanına koymayın.
• Bıçakları değiştirmeden veya bakım yapmadan önce testereyi şebekeden ayırın.

Her zaman bir itme çubuğu kullanın ve kesme işlemi sırasında ellerinizi testere bıçağına 200 mm'den daha yakın bir yere koymadığınızdan emin olun.

• Belirlenen gerilim haricinde hiçbir şekilde çalıştırmayı denemeyin.
• Bıçağı hareketliyken yağlamayın.
• Etrafa testerenin arkasından uzanmayın.
• İtme çubuğunu kullanılmadığında her zaman yerinde bulundurun.
• Birimin üstünde durmayın.
• Taşıma sırasında, testere bıçağının üst kısmının örn. siperin kapalı olduğundan emin olun.
• Siperi tutma veya taşıma için kullanmayın.
• Kanal, açma veya oluk açma uygulamalarında kullanılamaz.
• Yarma bıçağının doğru ayarlandığından emin olun. Yarma bıçağı takılı olmaksızın asla kesme işlemi yapmayın.
• 30 mm'den küçük parçaları asla kesmeyin.
• Ek destek olmadığı durumlarda makinenin kabul edeceği maksimum parça boyutu:

Yükseklik 81 mm, genişlik 400 mm, uzunluk 600 mm.

• Daha uzun parçaların, örneğin D271055 veya D271058 gibi uygun ek tabla ile desteklenmesi gerekir.

Döner tablalı testereler için ilave güvenlik talimatları

• Testereyi kullanmadan önce makinenin sabit olduğundan emin olun. Makineyi asla engebeli bir yüzeye yerleştirmeyin. Gerekirse makineyi de gösterilen civatalar yerine 150 mm uzunluğunda altıgen civatalar kullanarak tezgaha sabitleyin.
• Özellikle bir mod değişikliğinden sonra, siperler yerini almadan, makineyi asla çalıştırmayın. Korumaları iyi durumda tutun ve düzenli olarak bakımlarını yapın.
• Tabla eki aşındığında değiştirin.
• Tezgahta kesme modunda çalışma konumundayken kolun güvenli bir biçimde sabitlendiğinden emin olun.
• Tezgahta kesme modunda acil kesme işlemi yaparken kolun güvenli bir biçimde sabitlendiğinden emin olun.
• Testere modunu değiştirirken tablanın güvenli bir şekilde kilitlendiğinden emin olun.
• Tezgahta kesme modunda yarma işlemi yaparken asla demir ve demir dışı malzemeleri kesmeyin.
• Herhangi bir aksesuar kullanmadan önce talimat kılavuzuna başvurun. Bir aksesuarın uygunsuz biçimde kullanılması hasara neden olabilir.
• Testere bıçağının üzerinde yazan maksimum hıza uyun.
• Testere bıçağını tutarken bir tutucu kullanın veya eldiven takın.
• Bıçağın doğru yönde döndüğünden emin olun. Bıçağın keskin kalmasını sağlayın.
• Testere bıçağının izin verilen maksimum hızı her zaman aletin isim plakasında belirtilen yüksüz hıza eşit veya bundan büyük olmalıdır.
• Teknik verilerde belirtilen boyutlara uymayan testere bıçakları kullanmayın. Bıçağın mile uymasını sağlamak için herhangi bir ara parça veya pul kullanmayın. Yalnızca bu kılavuzda belirtilen, EN 847-1 ile uyumlu bıçakları kullanın.
• Özel olarak tasarlanmış gürültü azaltıcı bıçaklar kullanmayı dikkate alın. YÜKSEK HIZLI ÇELİK bıçaklar kullanmayın.
• Çatlamış ya da hasarlı testere bıçakları kullanmayın.
• Kesimi tamamladıktan sonra, şalteri bırakın ve testere bıçağının kafayı üst bekleme konumuna döndürmeden önce tamamen hareketsiz kalmasını bekleyin.
• Açılı kesim yaparken kolun güvenli yüzeye sabitlendiğinden emin olun.
• Motor şaftını tutmak için fanın karışına herhangi bir şey sıkıştırmayın.
• Kol aşağıya getirildiğinde testerenizde bulunan bıçak siperi otomatik olarak yukarı kalkar; kaldırıldığında ise bıçağın üstüne iner. Siper, testere bıçakları takılırken veya çıkarılırken ya da testerenin incelenmesi için kaldırılabilir. Testere kapanana kadar bıçak siperini elle kaldırmayın.
• Makinenin çevresindeki alanı bakımlı tutun ve örn. talaş ve kesimden kalan parçalar gibi etrafa dağılan parçalardan arındırın. Periyodik olarak motor hava deliklerinin temiz ve talaştan arındırılmış olduğundan emin olun. Herhangi bir bakım işlemi yapmadan önce veya bıçağı değiştirirken makineyi şebekeden ayırın.
• Yarma bıçağının kalınlığından daha yüksek bir gövde kalınlığına sahip veya bir disk çukur testere bıçaklarını kullanmayın.
• Sadece üretici tarafından belirtilen testere bıçaklarını kullanın. Siper yarma bıçağının, testere bıçağı tarafından açılan kanalın genişliğinden daha kalın ve testere bıçağının gövdesinden daha ince olmadığından emin olun.
• Makinenin yeterli derecede dengeli bir biçimde düz bir yüzeye yerleştirildiğinden emin olun.
• Aşındırıcı veya elmas disk kullanmayın.
• Kaza veya makine arızası durumunda, makineyi hemen kapatıp güç kaynağıyla bağlantısını kesin.

Arızayı rapor edin ve arızalı makineyi, başkaları tarafından kullanılmaya çalışılmasını önlemek için uygun şekilde işaretleyin.

• Testere bıçağı kesim sırasında anormal parça besleme kuvveti nedeniyle bloke olursa, makineyi kapatıp güç kaynağıyla bağlantısını kesin. Üzerinde çalıştığınız parçayı çıkarın ve testere bıçağının rahatça döndüğünden emin olun. Makineyi açın ve daha az parça besleme kuvveti uygulayarak yeni kesim işlemini başlatın.
• Makine çalışırken ve testere kafasının bekleme konumunda olmadığı durumlarda üzerinde çalışılan parçanın kesilen kısımlarını veya diğer parçalarını kesim alanından çıkarmaya çalışmayın.
• Makineyi bacakları monte edilmeden kullanmayın. Her zaman mutlaka kesim çizgisinin solunda veya sağında durun.
• Yeterli derecede genel veya yerel aydınlatma sağlayın.
• Operatörün makinenin kullanımı, ayarı ve çalıştırılması konusunda yeterince eğitim almış olmasını sağlayın.
• Makineyi başında kimse yokken kapatın.
• LED'in EN 62471 standardına uygun olduğundan emin olun. LED'i başka bir tiple değiştirmeyin. Hasarlı ise, LED lambasını yetkili servise tamir ettirin.
• Ahşap kesme işleri sırasında testereye bir toz toplama cihazı takın. Toza maruz kalmayı etkileyen etmenleri daima göz önünde bulundurun. Bu etmenler:
• makinede işlenecek malzeme tipi (sunta ahşaba göre daha fazla toz üretir);
• testere bıçağının keskinliği;
• testere bıçağının doğru şekilde ayarlanması,
• 20 m/sn'den az olmayan hava hızına sahip toz toplama elemanı. Lokal toz atma yerinin yanı sıra sürgüler ve olukların doğru şekilde ayarlandığından emin olun.
• Özellikle magnezyum olmak üzere hafif alaşım malzemeleri asla kesmeyin.

Diğer riskler

Aşağıdaki riskler testerelerin kullanımıyla ilgilidir: -dönen parçalara dokunmaktan kaynaklanan yaralanmalar. İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir.

Bunlar:

Duyma bozukluğu. - Döner testere bıçağının açık parçalarından kaynaklanan kaza riski. - Bıçağı değiştirirken yaralanma riski. Muhafazaları açarken parmakların sıkışma riski. Özellikle meşe, akçaağaç ve MDF olmak üzere ahşap keserken meydana gelen tozun solunması sonucu oluşan sağlık sorunları.

Aşağıdaki etmenler gürültü üretimini etkilemektedir:

• Kesilecek malzeme. Testere bıçağının tipi.
• Besleme gücü.

Aşağıdaki etmenler, solunum sorunları riskini artırır:

- Ahşap keserken toz toplama elemanının bağlanmaması. - Kirli egzoz filtreleri nedeniyle yetersiz toz toplama. - Aşınmış testere bıçağı. - Üzerinde çalıştığınız parçanın tam olarak yerleştirilmemesi.

Alet Üzerindeki Etiketler

Alet üzerinde aşağıdaki semboller gösterilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Kulak koruması kullanın.

Göz koruması kullanın.

Taşıma noktası

Ellerinizi bıçaktan uzak tutun.

Makineyi gönye testere modunda kullandığınızda, AÇIK/KAPATIRKEN koldaki tetikleyici anahtarın çalıştığından emin olun. Şalter kutusunu bu modda çalıştırmayın. Makine gövdesinde bulunan AÇMA/KAPATMA anahtarı yalnızca tablada kesme modu için öngörülmüştür.

Makineyi gönyeli kesme modunda kullandığınızda, yarma bıçağının bekleme konumunda sabitlendiğinden emin olun.

Siper yerinde olmadığı sürece asla gönye testere olarak kullanmayın.

TARİH KODU KONUMU (ŞEK. [FIGURE] A1)

İmalat yılını da içeren Tarih Kodu (143) gövdeye basılıdır. Örnek:

2012 XX XX

İmalat Yılı

Ambalajın İçindekiler

Ambalajın içinde aşağıdakiler vardır:

1 Kısmen monte edilmiş makine

1 Kutu muhteviyatı:

1 Tezgah testeresi konumu için üst siper, 1 Gönye testere konumu için tezgah altı siperi, 4 Bacaklar

2 Tekerlekler, 4 Ayaklar, 1 Paralel şakül, 1 Malzeme mengene, 1 Kullanım kılavuzu, 1 Açılı çizim

Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin. - Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın.

Tanım (Şekil A1-A11)

A1

1 Açma/kapama anahtarı (Testere tezgahı kipi), 2 Tezgah salma kolu, 3 Döner tezgah mengenesi, 4 Gönye testere tezgahı

5 Döner tezgah 6 Sağ siper 7 Sol siper

8 Hareketli alt koruma 9 Koruma salma kolu

10 Kullanım kolu

142 Devre kesici sıfırlama düğmesi

143 Tarih kodu

A2 10 Kullanım kolu

11 Tetik şalteri (gönye testere kipi) 12 Sabit üst koruma

13 Toz çekme adaptörü

14 Tekerlek 15 Bacak 16 Ayak

17 Açılama kelepçesi kolu

A3

17 Açılama kelepçesi kolu 18 Yükseklik ayarlayıcı

19 Testere tezgah masası

20 Keski demiri

21 Üst bıçak muhafazası

22 Paralel kılavuz 23 İtme çubuğu

Aksesuarlar

A4

Gönye testere kipinde kullanılmak üzere:

30 Izgara ilavesi (DE7120)

A5

31 Ayarlanabilir sehpa 760 mm (maks. yükseklik) (DE3474) 32 Destek kılavuz rayı 1.000 mm (DE3494) 33 Destek kılavuz rayı 500 mm (DE3491) 34 Eğimli destek (DE3495) 35 Döngülü duruş (DE3462) 36 Kısa iş parçaları için uzunluk engeli (kılavuz raylarıyla [33] kullanılmak üzere) (DE3460) 37 Çıkarılabilir engelli destek (DE3495) 38 Çıkarılmış engelli destek (DE3495)

A6

40 Makara destek tezgahı (DE3497)

Tezgah testeresi kipinde kullanılmak üzere:

A7

41 Meyil göstergesi (D271052)

A8

42 Genişletme tezgahı (D271058)

A9

43 Kayar tezgah (D271055)

Çubukları itin (DE3454) (gösterilmemiştir)

Bütün tiplerde kullanılmak üzere:

A10

44 Üç kanallı toz çekme takımı (D271054)

A11

DEWALT D27107 döner tablalı testereniz, testereyle yapılan dört temel kesme işlemi olan sabit kesme, çapraz kesme, yiv açma ve gönye kesme işlerini kolay, doğru ve emniyetli bir şekilde yerine getirme amaçlı bir gönye testere veya testere tezgahı olarak işlev verecek şekilde tasarlanmıştır.

Bu ünite, nominal 305 mm bıçak çapına sahip karbür uçlu bir bıçakla, profesyonel ahşap, ahşap ürünleri ve plastik kesme işlerinde kullanılmak üzere tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Bu döner tablalı testere, profesyonel elektrikli alettir.

Çocukların aleti eline almasına İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

UYARI! Makineyi, tasarlanan amaçlar dışında kullanmayın.

• Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşayan deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

GÖNYE TESTERE MODU

Gönye testere modunda testere, dikey, gönyeli veya meyilli pozisyonda kullanılır.

TEZGAH TESTERE MODU

Merkez ekseni etrafında döndürüldükten sonra testere, standart kesim işlemlerini gerçekleştirmek ve kesilecek parçayı testereye elle besleyerek geniş parçaları kesmek amacıyla kullanılır.

Elektrik Emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Güç kaynağının, değerlendirme levhasındaki voltaja uyup uymadığını her zaman kontrol edin.

Aletiniz, EN 61029 uyarınca çift izolasyonludur, dolayısıyla topraklamaya gerek yoktur.

Kablonun değiştirilmesi gerekirse, alet yalnızca yetkili bir servis temsilcisi veya uzman elektrikçi tarafından onarılmalıdır.

Uzatma Kablosu Kullanılması

Uzatma kablosu kullanılması gerekiyorsa, bu aletin giriş gücüne (Teknik verilere bakın) uygun, onaylı bir 3 damarlı uzatma kablosu kullanın. Minimum iletken kesiti 1,5 mm², maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

MONTAJ

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Makine ve Parçalarının Paketinden Çıkarılması

UYARI: Yaralanma riskini azaltmak için, makineyi taşırken her zaman yardım alın.

• Ambalaj malzemesini kutudan çıkarın.
• Makineyi kaldırarak kutudan çıkarın.
• Parça kutusunu makinenin içinden çıkarın.
• Kalan ambalaj malzemesini kutudan çıkarın.

Ayakların montajı (şek. A2, B, B1)

Ayaklar ve bacaklar monte edilmiş durumdayken makine bir tezgah üzerine yerleştirmek için uygundur. Güvenli bir çalışmayı sağlamak için, makine tezgaha sabitlenmelidir.

UYARI! Tezgaha sabitlenmiş değilken bu makineyi asla çalıştırmayın. Tezgaha sabitlenmezse uygulanan kuvvet testerenin dengesini bozabilir.

• Makineyi ters çevirin. Tabandaki montaj konumlarının (51) her birine bir ayağı (16) yerleştirin.
• Montaj konumlarının üstünde bulunan yuvalara (53) bir somun (52) takın. Ayağa pul (55) takılı bir civata (54) takın. Cıvataları sıkın.
• Bacakları aşağıda açıklandığı gibi monte edin.
• Bacakları aşağıda açıklandığı gibi katlayın.
• Makineyi düzeltin.
• Her montaj konumundaki ayaklara 8 mm'lik 120 mm uzunluğunda (49) bir civata takın (şek. B1). Cıvataları sıkın.

Bacakların monte edilmesi (şekil C1 & C2)

Bacaklar monte edildiğinde, makine tek başına duracak şekilde yerleştirilmeye uygundur.

• Makineyi ters çevirin.
• Bacaklar aşağıda tarif edildiği gibi monte edin. Ön bacakların ve arka bacakların farklı uzunluklara sahip olduğuna dikkat edin. Arka bacaklar ön bacaklara göre biraz daha uzundur. Bacakları doğru yere monte ettiğinizden emin olun.
• Makineyi ters çevirin. Tezgâhın düz durmasına dikkat edin; gerektiğinde bacak yüksekliğini ayarlayın.

Arka bacaklar

Tabanın iç kısmındaki alt köşelerinde bulunan montaj noktalarına (56) bacağı (15) yerleştirin (şekil C1). - Önce bir civatayı (57) dışarıdan çerçevenin ve bacakların içine doğru geçirin. Civataların üzerine bir dirsek (58) ve bir kilit düğmesini (59) yerleştirin. Kilit düğmelerini sıkıştırın.

Ön bacaklar

Tabanın iç kısmındaki üst köşelerinde bulunan montaj noktalarına (56) bacağı (15) yerleştirin (şekil C2). - Bacakların üstünden bir dirsek (58) yerleştirin. - Önce bir civatayı (57) içeriden dirseğin, bacakların ve çerçevenin içine doğru geçirin. Civataların (59) üstüne bir kilit düğmesi yerleştirin. Kilit düğmelerini sıkıştırın.

Bacakların katlanması (Ek C3, C4)/Tezgâhın takılması (Ek B1)

Bacaklar, makinenin bir tezgâh üzerinde kullanıma uygun hale gelmesi için tabana katlanabilir.

• Makineyi ters çevirin
• İki bacağın (15) kilitleme düğmesini (59) çözün. Bacağı içeriye doğru katlayın. Kilitleme düğmesini sıkıştırın.
• Diğer bacaklar için de aynı işlemi tekrar edin.
• Makineyi doğrudan yukarı çevirin. Bacaklardaki (49) her iki deliği de kullanın ve 8 mm çapındaki ve 150 mm uzunluğundaki civatalarla makineyi sabitleyin.

Bağlanma ve yanlışlığı önlemek için, montaj yüzeyinin eğri veya dengesiz olmadığından emin olun.

Tekerleklerin monte edilmesi (şekil D)

• Makinenin iki tarafındaki dingillerin (60) üzerine bir tekerlek (14) yerleştirin.
• Dingillerin dış ucuna bir rondela (61) ve somun (62) yerleştirin.
• Temin edilen anahtar ile somunları sıkıştırın.

Gönye testere kipi için montaj

Tezgah altı siperin takılması (şekil E)

Tezgah altı siper (63), testere tezgah masasının üstüne monte edilecektir.

• Siperin solundaki iki bağlayıcıyı bıçak yarığının (65) solundaki yuvaların (64) içine yerleştirin. Plastik vidaları saat yönünün tersine doğru çevirin.
• Korumayı düz olarak masa üzerine yerleştirin ve bağlayıcıları bıçak yarığının sağındaki yuvanın (66) içine bastırın. Plastik vidaları saat yönünün tersine doğru çevirin.
• Çıkarmak için, vidaları saat yönünde çevirin ve korumayı çıkarın.

Testere başlığının tezgahın çevrilmesi (şekil F1 - F4)

• Testere tezgahını (19) bir elinizle tutarken diğer elinizle tezgah salma kolunu (2) sağa itin (şekil F1).
• Tezgahı ön tarafta aşağıya doğru itin (şekil F2) ve motor takımı en üst noktaya çıkana ve plaka (67) tezgah kilitleme tertibatını (68) kavrayana dek sonuna kadar çevirin (şekil F3).
• Başlığı tutarak yaylı rulman ünitesini (70) yerinden kaldırabilene kadar salma kolunu (69) arkaya doğru itin (şekil F4). Rulman ünitesini yukarıya çevirin.
• Başlığı sıkıca tutarak yay basıncının başlığı yukarıya park konumuna çekmesine izin verin.

Testere bıçağının takılması (şekil G1-G4)

UYARI: Yaralanma riskini azaltmak için aksesuarları takmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

UYARI:

• Bıçakları her zaman makine gönyeli kesme modundayken değiştirin.
• Bıçak güç altındayken veya boşta dönerken mil kilidine asla basmayın.
• Demir içeren (demir veya çelik içeren) metalleri, duvarları veya lifli çimento ürünlerini bu gönye testeresinde kesmeyin.
• Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir.
• Alt siperi (8) serbest bırakmak için kafa kilidi serbest bırakma kolunu (9) bastırın ve ardından alt siperi gittiği kadar kaldırın (şek. G1).
• Alt siper kaldırılmış konumda tutulurken bir elinizle mil kilidine (74) bastırın, ardından diğer elinizle ürünle birlikte verilen bıçak anahtarını kullanarak soldan dişli bıçak kilitleme vidasını (73) saat yönünde çevirerek gevşetin.

UYARI! Mil kilidini kullanmak için, düğmeyi şekilde gösterildiği gibi bastırın ve mili elinizle kilidin kenetlendiğini hissedene kadar döndürün.

• Milin dönmesini önlemeye devam etmek için kilit düğmesini basılı tutmaya devam edin (74, şek. G1).
• Bıçak kilitleme vidasını (73) ve dış mandrel bileziğini (75) çıkarın.
• Testere bıçağını (76), iç mandrel bileziğin (78) üzerinde bulunan tespit parçasına (77) takın; bu işlem sırasında bıçağın alt ucundaki dişlerin testerenin arkasına (operatörden uzağa) baktığından emin olun.
• Dış mandrel bileziğini (75) takın.
• Biçak kiliteme vidasını (73), mil kilidini bir elinizle kenetli konumda tutarken diğer elinizle saatin aksi yönde döndürerek dikkatli bir şekilde sökün.
• Alt siperi kaldırın.

UYARI! Testere bıçağının yalnızca aşağıdaki şekilde değiştirilmesi gerektiğini unutmayın. Yalnızca Teknik Veriler bölümünde belirtilen testere bıçaklarını kullanın; Kat.no.: DT4260 önerilir.

Gönye testere kipinin ayarlamaları

Gönye testereniz fabrikada doğru bir şekilde ayarlanmıştır. Bu ayarın nakliyat ve taşıma ya da başka bir nedenle yeniden yapılması gerekirse, testerenizin ayarlanması için aşağıdaki talimatları uygulayın. Bu ayarlar bir kez yapıldıktan sonra sabit kalacaktır.

Bıçağın kontrol edilmesi ve aynaya göre ayarlanması (şekil H1 - H3)

• Döner tezgahı (5) serbest bırakmak için gönye civatasını (79) gevşetin ve şev mandalını (80) bastırın (şekil H1).
• Mandal, döner tezgah 0° şev konumunda bulununcaya kadar döner tezgahı döndürün. Cıvatayı sıkmayın.
• Bıçak, testere kesiğine (81) hemen girene kadar aşağıya çekin.
• Bıçağın (76) ve levhanın (7) sol tarafının karşısına bir gönye (82) yerleştirin (şekil H2).

UYARI: Kare blokun bıçak dişlerinin uçlarına temas etmemesine özen gösterin.

• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Vidaları (83) (şekil H3) gevşetin ve gönyeyle ölçüldüğünde levha sipere 90° olana kadar kadran/döner tezgah montajını sola veya sağa hareket ettirin (şekil H2). Vidaları tekrar sıkıştırın (83) (şekil H3). Bu aşamada şev göstergesinin ayarına dikkat etmeniz gerekmez.

Gönye göstergesinin ayarlanması (şekil H1 & H4)

• Döner tezgahı (5) serbest bırakmak için gönye civatasını (79) gevşetin ve sevk mandalini (80) bastırın (şekil H1). Gönye civatası gevşek durumdayken, sevk demiri sıfıra gelecek şekilde döndürerek sevk mandalinin yerine oturmasını sağlayın.
• Göstergeyi (84) ve sevk kadranını (85) gözlemleyin (şekil H4). Gösterge tam olarak sıfırı göstermiyorsa vidayı (86) gevşetin, göstergeyi 0'ı gösterecek şekilde hareket ettirin ve vidayı sıkıştırın.

Levhayı tablaya ayarlama ve kontrol etme (şekil I1 - I3)

Yiv sıkıştırma kolunu (17) gevşetin (şekil I1). - Testere kafasını, tamamen dikey hale gelene kadar sağa doğru bastırın ve ayalama kelepçesi kolunu sıkın. - Bıçak, testere kesiğine (81) hemen girene kadar başlığı aşağıya çekin. - Tablanın üzerine ve levhanın karşısına (76) bir gönye (82) yerleştirin (şekil I2).

UYARI: Kare blokun bıçak dişlerinin uçlarına temasına özen gösterin.

• Ayar yapmak için aşağıdaki işlemi uygulayın: Yiv sıkıştırma civatasını (17) (şekil I1) gevşetin ve levha, gönyeyle ölçüldüğünde masaya 90° oluncaya kadar dikey konum ayar engel vidasını (87) içeri veya dışarı (şekil I3) doğru çevirin (şekil I2). Yiv kadranı (89) üzerinde yiv göstergesi (88) sıfırı göstermiyorsa, göstergeyi sabitleyen vidayı (90) gevşetin ve göstergeyi gerektiği şekilde hareket ettirin (şekil I3).

Siperin ayarlanması (şekil J)

Siperin sol tarafının üst kısmı, testere tam sola 48° lik yiv sağlayacak şekilde açıklık sağlamak üzere sola ayarlanabilir. Siperi (7) ayarlamak için:

• Siper sıkıştırma civatasını (91) gevşetin ve yan siperin üst kısmını sola kaydırın.
• Testere kapalıyken bir deneme yapın ve gereken açıklığı kontrol edin. Aynayı, kesilecek parçayı en iyi şekilde desteklerken kolun yukarı-aşağı hareketini engellemeyecek şekilde bıçağa en yakın konuma ayarlayın.
• Düğmeyi güvenli bir şekilde sıkıştırın.

UYARI: Kılavuz çentik (92) kesim artıklarıyla tıkanabilir. Kılavuz çentiği temizlemek için bir çubuk veya düşük basınçlı hava kullanın.

Meyil açısının kontrol edilmesi ve ayarlanması (şekil I, J, K & L)

• Siper sıkıştırma civatasını (91) gevşetin ve yan siperin üst kısmını sonuna kadar sola kaydırın (şekil J).
• Meyil mengenesi civatasını (17) (Şekil I1) gevşetin ve orta meyil konumu engeli (93) yana döndürülmüşken testere kolunu, açı

konumu engeli (94) meyil konumu ayarlama engelinin (95) karşısına oturuncaya kadar sola hareket ettirin (Şekil K). Bu, 45°'lik yiv konumudur.

• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Açı konumu engeli meyil konumu ayarlama engeli (95) karşısına dayalıyken gösterge (88) 45° gösterene kadar, meyil konumu ayarlama engeli vidasını gerektiği kadar içeri veya dışarı çevirin.

Orta meyil açısının kontrol edilmesi ve ayarlanması (Şekil I1, J & L)

Orta yiv açısı, taç şekli kesim yapılırken hızlı erişime kolaylık sağlamak üzere 30°'ye önceden ayarlanmıştır.

• Siper sıkıştırma civatasını (91) gevşetin ve yan siperin üst kısmını sonuna kadar sola kaydırın (Şekil J).
• Meyil mengenesi civatasını (17) (Şekil I1) gevşetin ve orta meyil konumu engeli (93) yerine dönmüşken, meyil konumu engeli (96) orta meyil konumu engeli (93) üzerine dayanana kadar testere kolunu sola hareket ettirin (Şekil L). Bu, 30°'lik yiv konumudur.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Orta meyil konumu engeli, meyil konumu ayarlama engeli karşısına dayalıyken gösterge (88) 30° gösterene kadar, meyil konumu ayarlama engeli vidasını (96) gerektiği kadar içeri veya dışarı çevirin.

Testere tezgah kipi montajı

Gönye testereden, testere tezgah kipine dönüştürme (Şekil A1, M1 - M5)

• Bıçağı, döner tezgah mengenesi (3) ile tam olarak 0° çapraz kesim konumuna getirin (Şekil A1).
• Kesme demirinin montaj yarığına yeteri kadar girmesini sağlamak için kesme demiri sıkıştırma düğmesini (97) gevşetin (Şekil M1).
• Kesme demirini (20), tabanın içindeki saklama konumundan çıkartın.
• Bıçak korumasını (8) serbest bırakmak için koruma salma kolunu (9) bastırın, ondan sonra bıçak korumasını olabildiğince kaldırın (şekil A1).
• Kesme demiri dirseğini (98) montaj yarığının içine kaydırın (99) (şekil M1). Sıkıştırma düğmesini sıkıştırın.
• Siperin yay yüklü üst kısmının (7) döner tezgaha karşı dayanmasını sağlamak için kolu (100) itin (şekil M2).
• Testere başlığını aşağıya çekin. Salma kolunu (69) arkaya doğru itin (şekil M3).
• Çentikler (101) yerlerine (102) oturana kadar rulman ünitesini (70) aşağıya itin (şekil M3).

UYARI: Bıçak alt bıçak siperine temas etmemelidir.

• Tezgah salma kolunu (2) sağa çekin, tezgahın (4) (şekil M4) ön kenarını kaldırın ve tezgah tespit tertibatının (68) plakası, tezgah tespit tertibat mandalı ile, testere tezgah kipinde korumak üzere otomatik olarak birleşene kadar 180° geriye çevirin (şekil M5).
• Tezgah altı siperini çıkarın.

Kesme demirinin ayarlanması (şekil N1 & N2)

UYARI: Keski demirine (20) ayarlamalar yapılacağı zaman, üniteyi gönye testere kipinde çevirmek en uygun olanıdır (şekil N2) "Testere tezgahından gönye testere kipine geçiş" bölümünde izah edildiği gibi hareket edin.

Doğru konum, keski demirinin tepesinin en yüksek bıçak dişlerinden 2 mm daha aşağıda olmaması ve yarıçap gövdesinin testere bıçağı dişlerinin uçlarından en fazla 3 - 8 mm uzaklıkta olmasıdır (şekil N1).

• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Keski demirinin yatay konumunu ayarlamak için cıvataları (104) gevşetin.
• Keski demirinin dikey konumunu ayarlamak için civataları (103) gevşetin. Civataları iyice sıkıştırın.

Üst bıçak korumasının takılması (şekil O)

Makine bir kez testere tezgahı kipine ayarlandığında üst bıçak koruması (21) keski demirine (20) çabuk ve kolayca tespit edilecek şekilde tasarlanmıştır.

• Korumayı dikey olarak tutarak, korumanın arkasındaki çentiği keski demiri ile birleştirin. Cıvata çubuğunun oluğa girdiğinden emin olarak korumayı keski demirinin (20) üzerinden aşağıya indirin.
• Demirine yatay konuma çevirin.

UYARI: Testerenizi, testere tezgahı kipinde üst bıçak koruması takılı olmadan kesinlikle kullanmayın.

Paralel aynanın takılması ve ayarlanması (şekil P1 - P5)

Paralel ayna (22) bıçağın her iki yanına da takılabilmektedir.

Dirseği (107) soldan veya sağdan kaydırın (şekil P1). Sıkıştırma plakası tezgahın ön kenarının arkasından kavramaktadır. Aynayı bıçağa doğru yukarı kaydırın. Aynayı yerinde korumak üzere kolu (108) aşağıya itin. - Aynanın bıçağa paralel olduğunu kontrol edin. - Ayar yapmak için aşağıdaki işlemi uygulayın: - Kilit düğmelerini (109) gevşetin ve aynanın tepesindeki ayarlama civatalarına (110) erişmeyi sağlamak için aynayı geriye doğru kaydırın (şekil P2). - Anahtar kullanarak, ayna dirseğini ayna destegine bağlayan ayar civatalarını gevşetin. - Aynayı, bıçak ile ayna arasındaki mesafeyi bıçağın her iki ucundan ölçerek bıçağa paralel olacak şekilde konumlandırın. - Ayarlama yapıldığı zaman, ayar civatalarını tekrar sıkın ve aynanın bıçağa paralel olup olmadığını tekrar kontrol edin. Göstergenin (111) kadran üzerinde sıfırı gösterip göstermediğini kontrol edin (şekil P3). Gösterge tam olarak sıfırı göstermiyorsa vidayı (112) gevşetin, göstergeyi 0'' yı gösterecek şekilde hareket ettirin ve vidayı sıkıştırın.

Aynanın kurulumu bıçağın sağ tarafında yapılmaz.

Aynayı bıçağın sol tarafında kullanmaya hazırlamak için, aşağıdaki işlemleri yapın (şekil P4):

• Kilit düğmesini (109) çıkarın. Ayna profilini (113) mengene desteginden kaydırın.
• Mengene destegini (114) daire şeklinde döndürün ve kilit düğmelerini yeniden takın. Aynayı mengene destegi üzerine kaydırın. Düğmeleri sıkıştırın.

Ayna tersine çevrilebilir: Kalın iş parçalarını keserken itme çubuğunun kullanımını sağlamak için, iş parçası, 75 mm'lik veya 11 mm'lik cepheye konabilir (şekil P5).

• 11 mm'ye kurmak için, ayna mengene düğmelerini (109) gevşetin ve aynayı (113) mengene desteginden (114) kaydırın. Aynayı çevirin ve şekilde gösterildiği gibi çentikteki mengene destegini yeniden tutturun (şekil P5).
• Tam olarak 75 mm yükseklik kullanmak için, aynayı geniş cephe ile dikey konumda mengene desteğine kaydırın (şekil P4).

UYARI: İnce parçaların yırtılmasında itme çubuğunun içak ile ayna arasına girebilmesi için 11 mm profili kullanın. Aynanın arkası, kesme demirinin ön tarafıyla aynı düzeyde olmalıdır.

Köşe demirinin montajı ve ayarlanması (şekil Q1 - Q4)

Köşe demiri (D271052) bir seçenek olarak mevcuttur.

Köşe demiri (41), makine testere tezgah kipinde iken eğik kesim için kullanılabilir (şekil Q1).

• Mengene düğmesini (115) çözün ve kılavuz çubuğu (116) çevirin (şekil Q2). Sıkma düğmesini sıkıştırın. Aynayı tezgahın soluna doğru kaydırın (şekil Q3). Kilit düğmesini (117) gevşetin.
• Siper (76) ve levhanın (41) karşısına bir gönye (82) yerleştirin.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Somunu (118) birkaç dönüş gevşetin ve levha, gönyeyle ölçüldüğünde 90° oluncaya kadar sağ açı ayar engel vidasını (119) içeri veya dışarı çevirin (şekil Q3). Düğmeyi (117) sıkıştırın.
• Göstergenin (120) kadran (121) üzerinde sıfırı gösterip göstermediğini kontrol edin. Gerektiğinde ayarlayın.

Testere tezgah kipinden, gönye testere kipine dönüştürme (şekil A3, E & M1)

• Eğer takılı ise paralel levhayı (22) veya köşe demirini çıkartın (şekil A3).
• Üst bıçak siperini (21) çıkartın. Tezgah altı siperi (63) yerine takın (şekil E).
• İşlemi "Testere başlığı ve tezgahın çevrilmesi" bölümünde anlatıldığı gibi yürütün.
• Bıçak korumasını (8) tutarken, keski demiri sıkıştırma düğmesini (97) gevşetin ve keski demirini (20) çıkartın (şekil M1).
• Bıçak korumasını alçaltın.
• Keski demirini (20), tabanın içindeki saklama konumuna yerleştirin (şekil A3).

ÇALIŞTIRMA

Kullanım Talimatları

UYARI: Güvenlik talimatlarına ve uygulanan kurallara uyun.

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

UYARI:

Kesilecek parçanın sıkıca tespit edilmiş olmasına dikkat edin.

Alete hafifçe bastırın ve testere bıçağının üzerine yan basınç binmemesine dikkat edin.

Aşırı yüklemekten kaçının.

Makinenin, masa yüksekliği ve denge açısından ergonomik durumunuza uygun şekilde yerleştirildiğinden emin olun. Makinenin yerleştirileceği bölge, operatörün görüş açısının iyi olmasını ve üzerinde çalışılan parçanın herhangi bir sınırlama olmaksızın ele alınmasına olanak tanıyacak yeterli serbest alan bulunmasını sağlayacak şekilde seçilmelidir. Titreşim etkilerini azaltmak için ortam sıcaklığının çok düşük olmadığından, makine ve aksesuar bakımının iyi yapıldığından ve üzerinde çalışılan parça boyutunun bu makineye uygun olduğundan emin olun.

Kullanmadan önce:

• Uygun testere bıçağını takın. Çok aşınmış bıçaklar kullanmayın. Makinenin azami devri, bıçağın azami devrinden fazla olmamalı.
• Çok küçük parçalar kesmeye çalışmayın.
• Bıçağın serbestçe kesmesini sağlayın. Kesimi zorlamayın.
• Kesime başlamadan önce motorun tam hıza ulaşmasını bekleyin.
• Tüm sıkıştırma düğmeleri ve sıkıştırma kollarının kapalı vaziyette olmasına dikkat edin.

Makinenin açılıp-kapatılması (şekil A1, R1 - R3)

Bu makinede iki bağımsız anahtar sistemi bulunmaktadır. Gönye testere kipinde, tetik anahtarı (11) kullanılmaktadır (şekil R1). Testere tezgahında, açma/kapama anahtarı (1) kullanılmaktadır (şekil R2). Şalter kutusunun içinde entegre, manuel sıfırlayıcılı motor aşırı yük koruyucusu bulunmaktadır. Elektrik kesintisi durumunda, aşağıdaki adımları takip edin:

• Makinenin kapalı olduğundan emin olun. -Sıfırlama düğmesine basın (142).

Gönye testere kipi (şekil R1)

Aleti kilitlemek için tetik içinde kilit takılabilecek bir delik (122) bulunur.

Aleti çalıştırmak için tetik anahtara (11) basın. Cihazı durdurmak için düğmeyi bırakınız.

Testere tezgahı kipi (şekil R2 & R3)

Açma/kapama anahtarı çoklu avantajlar sunmaktadır:

• no-volt salma fonksiyonu: herhangi bir nedenden dolayı elektrik kesilirse, anahtarın tekrar elle etkinleştirilmesi gerekir.
• ekstra güvenlik: menteşelenmiş güvenlik ilik plakası (123), delikler (124 & 125) boyunca bir asma kilit geçirerek kilitlenebilir. Plaka ayrıca, plakanın ön tarafı üzerindeki basınç durdurma düğmesini bastırdığınız zaman, bir "kolay yerleştirmeli" acil durdurma düğmesi olarak hizmet verir.
• Makineyi açmak için yeşil start düğmesine basınız (126).
• Makineyi kapatmak için kırmızı stop düğmesine basınız (127).

Anahtarların kilitlenmesi

• Makinenin yetkisiz kişiler tarafından kullanılmasını engellemek için, asma kilit kullanarak her iki anahtarı da kilitleyin.

Temel kesimler

Gönye testere kipinde kesim yapma işlemi

Testereyi siper olmadan çalıştırmak çok tehlikelidir.

Siperler kesim sırasında yerli yerinde olmalıdır.

• Tezgah altı korumanın kesim artıklarıyla tıkanmamasına dikkat edin.
• Demirden olmayan metalleri kesmek için iş parçasını daima sıkıştırın.

Genel kullanım

• Gönye testere kipinde testere başlığı otomatik olarak üst "park" konumunda kilitlenmektedir. Koruma salma kolunu sıkıştırarak testere başlığının kilidini açacaktır. Testere başlığının aşağıya hareket ettirilmesi hareketli alt korumayı çeker.
• Kesim tamamlandıktan sonra park konumuna geri dönen testere başlığını kesinlikle engellemeyin.
• Kesim dışı malzemenin asgari uzunluğu 10 mm'dir.
• Kısa malzemelerin (bıçağın sağında ve solunda en az 190 mm) kesiminde opsiyonel malzeme mengenesinin kullanılması önerilmektedir. UPVC parçaları keserken, yüksekliğe destek sağlayabilmek amacıyla kesilen malzemenin altına tamamlayıcı bir profili olan ahşap bir destek kullanılmalıdır.

İş Parçasının Kelepçelenmesi (şekil A5, Z)

UYARI: Bir kesimden önce kelepçelenmiş, dengeli ve güvenli olan iş parçası, kesim tamamlandıktan sonra dengesini kaybedebilir. Dengesiz bir yük testereyi veya bir masa veya tezgah gibi testerenin takılı olduğu herhangi bir şeyi yana yatırabilir. Dengesiz bir kesim yaparken, iş parçasını düzgün şekilde destekleyin ve testerenin sabit bir yüzeye sağlam şekilde cıvatalandığından emin olun. Yaralanmayla sonuçlanabilir. UYARI: Keleçenin her kullanılışında, kelepçe ayağının testere tabanına yakın ve kelepçeli kalması gereklidir. İş parçasını, çalışma alanındaki herhangi bir başka parçaya değil, daima testerenin tabanına kelepçeleyin. Kelepçe ayağının testere tabanının kenarına kelepçelenmediğinden emin olun. DİKKAT: Kesim sırasında ellerinizle bıçak arasındaki mesafenin 160 mm dahilinde olması gerekliyse, kontrolü korumak ve iş parçasının zarar görmesi ve kişisel yaralanma riskini azaltmak için daima bir çalışma kelepçesi kullanın.

Testerenizle verilen malzeme kelepçesini (39) kullanın. Yay kelepçeler, çubuk kelepçeler veya C kelepçeler gibi başka destek elemanları belirli boyutlar ve şekillerdeki malzemeler için gerekli olabilir. Kelepçelemeye yardımcı olması için sol veya sağ çiti baştan başa kaydırın.

KELEPÇEYİ TAKMAK İÇİN

1. Korkuluğun arkasındaki deliğe takın. Kelepçe gönye testerenin arkasına doğru bükülmelidir. Kelepçe çubuğunun üzerindeki oluğun gönye testeresinin tabanına tam olarak takıldığından emin olun. Oluk görünür durumdaysa, kelepçe güvenli olmayacaktır.
2. Kelepçeyi gönye testeresinin önüne doğru 180° döndürün.
3. Kelepçeyi yukarıya veya aşağıya ayarlamak için düğmeyi gevşetin, ardından iş parçasını sağlam şekilde kelepçelemek için ince ayar düğmesini kullanın.

NOT: Açılandırırken kelepçeyi tabanın sağ tarafına yerleştirin. BIÇAĞIN YOLUNU KONTROL EDEBİLMENİZ İÇİN KESİMLERİ BİTİRMEDEN ÖNCE DAİMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. KELEPÇENİN, TESTERE VEYA SİPERLERİN HAREKETİNE MÜDAHALE ETMEDİĞİNDEN EMİN OLUN.

Dikey düz çapraz kesim (şekil S1)

Gönye civatasını (79) gevşetin ve ayar mandalına (80) basın. Ayar mandalını 0 konumuna ayarlayın ve gönye civatasını sıkıştırın. - Ağaç kesilmek üzere aynaya karşı yerleştirin (7). - Kumanda kolunu (10) kavrayın ve koruma salma koluna (9) basın. - Motoru çalıştırmak için tetik anahtarına (11) basın. - Kesim levhasının keresteyi kesmesi ve kesim çentiğine (81) girmesi için başlığı bastırın. - Kesimi tamamladıktan sonra anahtarı serbest bırakın ve başlığı üst durma konumuna getirmeden önce testere levhasının tamamen durmasını bekleyin.

Dikey gönye çapraz kesim (şekil S2)

Gönye civatasını (79) gevşetin ve ayar mandalına (80) basın. Döner tezgahı istenen açıya sola veya sağa doğru hareket ettirin. Ayar mandalı otomatik olarak solda ve sağda 15°, 22,5°, 35,3° ve 45°'ye solda ve sağda yerleşecektir. Orta açı isterseniz başlığı sıkıca tutun ve gönye civatasını sıkıştırarak kilitleyin. - Kesime başlamadan önce ayar mandalının sıkıca kilitlendiğine daima emin olun. - İşlemde dikey düz çapraz kesimde olduğu gibi devam edin.

UYARI: Bir ahşap parçasını küçük bir kesikle gönyeleme sırasında ahşap parçasını kesim yeri bıçak kenarı sipere en büyük açıyla olacak şekilde konumlandırın:

sol gönye, sağa kesik

sağ gönye, sola kesik

Yiv çapraz-kesim (şekil A2, S3)

Yiv açısı 48° sol ve 2° derece sağ arasında ayarlanabilir ve sıfır ile sola veya sağa maksimum 45° ayar konumunda ayarlı döner tezgah ile kesilebilir.

• Siper sıkıştırma civatasını (91) gevşetin ve yan siperin üst kısmının sonuna kadar sola kaydırın. Yiv sıkıştırma kolunu (17) gevşetin ve meyili istediğiniz gibi ayarlayın. Meyil sıkıştırma düğmesini iyice sıkıştırın.
• İşleme dikey bileşik gönye kesimde olduğu gibi devam edin.

Bileşik gönye (şekil T1 - T4)

Bileşik gönye, bir gönye açısı (şekil T1) ve bir meyil açısının (şekil T2) birlikte kullanıldığı bir kesim türüdür. Bu kesim türü, şekil T3'te gösterilen eğimli kenarları olan çerçeve ve kutuların yapımı için kullanılmaktadır.

UYARI: Kesim açısı kesimden kesime değişiyorsa, yiv sıkıştırma düğmesinin ve şev kilit düğmesinin iyice sıkıştırılmış olup olmadığını kontrol edin. Bu düğmeler, yiv veya şev değişikliği yapıldıktan sonra sıkıştırılmalıdır.

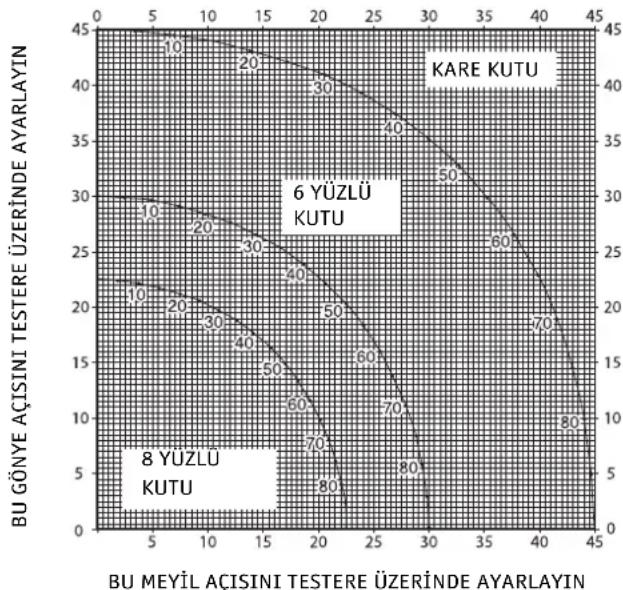

• Aşağıdaki tablo, en çok kullanılan bileşik gönye kesimleri içindir. Doğru meyil ve gönye ayarını seçmede size yardımcı olacaktır. Tabloyu kullanmak için, projenizin istenen "A" (şekil T4) açısını kullanın ve bu açıyı tablodaki uygun eğri üzerinde bulun. Bu noktadan tabloyu aşağıya doğru takip ederek doğru meyil açısını bulun ve dikey çizgiyi takip ederek doğru gönye açısını bulun.
• Testerenizi bu açılara ayarlayın ve birkaç deneme kesimi yapın.
• Kesilen parçaları birleştirmeyi deneyin.
• Örnek: 25° dış açı (açı "A") (şekil T4) 4 taraflı bir kutu yapabilmek için sağ üst taraftaki eğriyi kullanın. Eğri ölçeği üzerinde 25°'yi bulun. Testerenin gönye açısını (23) bulmak için eğriden yatay çizgiyi her iki yönde takip edin. Aynı şekilde testerenin meyil açı ayarını (40°) bulmak için eğriden dikey çizgiyi yukarıya ya da aşağıya doğru takip edin. Testere ayarını denemek için birkaç hurda ahşap parçası üzerinde kesim yapın.

Kesme kaidesi kornişleri

Kaide kornişinin kesimi 45°'lik bir meyil açısında gerçekleştirilmektedir.

• Kesim yapmadan önce testere kapalıyken bir deneme yapın.
• Bütün kesimler testerenin üzerinde düz yatan kornişin arka kısmıyla yapılır.

İç köşe

-Sol taraf

Kornişi, üst tarafı aynaya karşı gelecek şekilde yerleştirin. Kesimin sol tarafını koruyun.

• Sağ taraf

Kornişi, alt tarafı aynaya karşı gelecek şekilde yerleştirin. - Kesimin sol tarafını koruyun.

Dış köşe

• Sol taraf

Kornişi, alt tarafı aynaya karşı gelecek şekilde yerleştirin. - Kesimin sağ tarafını koruyun.

• Sağ taraf

Kornişi, üst tarafı aynaya karşı gelecek şekilde yerleştirin. - Kesimin sağ tarafını koruyun.

Tavan kornişlerini kesme

Tavan kornişinin kesimi bir bileşik gönye ile gerçekleştirilir. En üst derecede bir kesinlik elde etmek için, testereniz daha önceden ayarlanmış 35,3°'lik gönye ve 30°'lik meyil açısı konumuna sahiptir. Bu ayarlar, üstte 45°'lik ve altta 45°'lik açılara sahip standart tavan kornişleri içindir.

• Nihai kesimleri yapmadan önce artık malzemelerle kesim denemeleri yapın.
• Bütün kesimler bir sol meyilde ve kaidenin karşısındaki kornişin arkasıyla yapılmaktadır.

İç köşe

• Sol taraf
• Aynanın karşısındaki kornişin üstü. Sağ gönye.
• Kesimin sol tarafını koruyun.
• Sağ taraf

Aynanın karşısındaki kornişin altı. Sol gönye. - Kesimin sol tarafını koruyun.

Dış köşe

-Sol taraf

• Aynanın karşısındaki kornişin altı. Sol gönye.
• Kesimin sağ tarafını koruyun.
• Sağ taraf

Aynanın karşısındaki kornişin üstü. Sağ gönye. - Kesimin sağ tarafını koruyun.

Tezgah kipinde kesme

Daima keski demirini kullanın. - Keski demiri ve bıçak siperinin daima doğru bir şekilde birleştirilmesine dikkat edin. - Gönye testerenin ayarlandığına ve 0° gönyeye kilitlendiğine daima emin olun.

UYARI: Metalleri bu kip ile kesmeyin.

Yarma işlemi (şekil U1 & U3)

• Meyil açısını 0° olarak ayarlayın.
• Testere bıçağı yüksekliğini ayarlayın.
• Parmaklığı istenen açıya ayarlayın.
• Çalışma parçasını tezgah üstünde düz olarak ve sipere dayalı tutun. Çalışma parçasını testere bıçağından yaklaşık 25 mm uzakta tutun.
• Ellerinizi, testere bıçağının hareket yönünden uzak tutun.
• Testereyi çalıştırın ve bıçağın tam hıza ulaşmasını bekleyin.
• Kesilecek parçayı, sipere sıkıca bastırarak yavaşça üst bıçak siperinin altına doğru itin. Bıçak dişlerinin kesmesine zaman tanıyın ve parçayı bıçağın içinden zorla geçirmeyin. Bıçak hızı sabit tutulmalıdır.
• Bıçak yakınken itme çubuğu (23) kullanmayı unutmayın.
• Kesme işlemi tamamlanınca, makineyi kapatın, bıçağın durmasını bekleyin ve çalışma parçasını alın.

UYARI: Çalışma parçasını serbest veya kesilen kenarından tutmayın veya itmeyin.

UYARI: Küçük parçaların yarma işleminde daima bir itme çubuğu kullanın.

Yivli kesimler (şekil U2)

• İstenen yiv açısını ayarlayın.
• Yarma işlemindeki gibi işlemleri yapın.

Çapraz kesim (şekil V1)

- Meyil açısını 0° olarak ayarlayın. - Testere bıçağı yüksekliğini ayarlayın. - Köşe demirini 0° olarak ayarlayın. - İşlemi yırtmada olduğu gibi yürütün, sadece iş parçasını bıçağa doğru itmek için köşe demirini kullanın.

Meyilli çapraz kesim

• İstenen yiv açısını ayarlayın.
• İşlemi, çapraz kesimde olduğu gibi yürütün.

Gönye kesimleri (şekil V2)

Köşe demirini istenen açıya ayarlayın. - İşlemi, çapraz kesimde olduğu gibi yürütün.

Seçenekli eklemeler

UYARI: Herhangi bir eklenti takmadan önce daima makinenin fişini prizden çekin.

Toz çekme takımı (şekil W1 & W2)

UYARI! Bu makine her modda kullanım için iki toz toplama noktası ile sunulur.

UYARI! Mümkün olduğu her durumda, toz emisyonlarıyla ilgili yönetmelikler uyarınca tasarlanmış bir toz toplama cihazı bağlayın.

UYARI! Ahşap keserken, toz emisyonlarıyla ilgili yönetmelikler uyarınca tasarlanmış bir toz toplama cihazı bağlayın.

Yasal mevzuata uygun tasarlanmış bir toz toplama cihazı bağlayın. Harici olarak bağlanan sistemlerde hava hızı 20 m/s +/- 2 m/s olmalıdır. Hız, bağlantı noktasındaki bağlantı borusunda, alet bağlıyken fakat çalışır konumda değilken ölçülür.

Bağlantı - gönye testeresi konumu (şekil W1)

• Birinci hortumun bir ucunu toz çekme adaptörüne bağlayın (13).
• Hortumun diğer ucunu manifoldun orta giriş portundan içeriye sokun (128).
• Diğer hortumun bir ucunu tezgah-altı sipere bağlayın (63).
• Hortumun diğer ucunu manifoldun dış giriş portundan içeri yerleştirin.

Bağlantı - gönye testeresi konumu (şekil W2)

Gönye testeresi konumunda izlediğiniz yöntemi kullanın, sadece hortumu tezgah-altı siperinden testere bıçağı siperine bağlayın (21).

Gönye testere ek destek/uzunluk engeli (şekil A5)

Ek destek ve uzunluk engeli sol ya da sağ tarafa ya da her iki tarafa iki çift olarak monte edilebilmektedir.

31-39 no.lu parçaları iki kılavuz rayı (32 & 33) üzerine takın. - 210 mm genişliğindeki (15 mm kalınlığındaki) levhalar için eğimli destekleri (34) kullanın.

Makara destek tezgahı (şekil A6)

Makara destek tezgahı (40) uzun iş parçalarını desteklemek için kullanılmaktadır. Gönye testere kipinde, makara destek tezgahı sol veya sağ tarafa ya da iki takım halinde her iki tarafa takılabilmektedir. Testere bıçağı kipinde testere tezgahın ön ya da arka tarafına takılabilmektedir.

Yan genişleme tezgahı (şekil A8)

Yan genişleme tezgahı (42), makineye takılan çubuğun uzunluğuna ve tezgahın sabitlendiği konuma bağlı olarak biçak ile kesme demiri arasında 600 mm ya da daha fazla açabilmektedir. Yan genişleme tezgahı, kılavuz raylarıyla (32) (opsiyonel) birlikte kullanılmalıdır. Ayarlanabilir tezgahın ön kenarı boyunca oyulmuş bir ölçek bulunmaktadır. Ayarlanabilir tezgah, kılavuz çubuklarına takılan sağlam bir tabana yerleştirilmiştir.

• Genişleme tezgâhını, her iki tezgâh üzerindeki mesafe ölçeğini devam ettirmek için makinenin sağ tarafına takın.

Kayar tezgâh (şekil A9)

Bu kayar tezgâh (43) ile testerenin solunda 1200 × 900 mm'ye kadar levhalar kesilebilmektedir.

Kılavuz çubuklar, makineden hızlı bir şekilde sökülebilen ancak yine her düzeyde ayarlanabilen sağlam bir alaşım başlık üzerine takılmıştır. Ayna, ayarlanabilir bir engelin ve dar parçalar için ayarlanabilir bir desteğin hızlı bir şekilde konumlandırılabilmesi için bir ölçek şeridiyle donatılmıştır.

Taşıma (şekil X)

UYARI: Makinenizi daima üst bıçak siperi takılı olarak testere tezgâhı kipinde taşıyın.

Döner tekerlekler makinenin kolay taşınmasını sağlar.

• Makineyi sağ taban tarafından tutun.
• Arka ayakları tabana doğru katlayın.
• Ön ayakları tabandan dışa doğru katlayın.
• Makineyi düzeltin.
• Makineyi diskler zemine temas edene kadar ön ayaklarından kaldırın.

UYARI: Makineyi taşırken daima yardım alınız. Makine bir kişinin taşıması için çok ağırdır.

Bakım

DEWALT elektrikli aletiniz, minimum bakımla uzun süre çalışacak şekilde imal edilmiştir. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Yağlama

Motorun rulmanları fabrikada yağlanmıştır ve su geçirmez.

• Döner tezgah rulman yüzeyinin sabit tezgahın kenarından kayan yerini düzenli olarak hafifçe yağlayın.
• Periyodik olarak kesim vida başı derinliğini yağlayın.
• Talaş ve kiri birikimi meydana gelen parçaları periyodik olarak kuru bir fırça ile temizleyiniz.

Mil ayarı (şekil Y1 - Y3)

İki tezgah arasında açıklık yaratmak için aşağıdaki işlemleri uygulayın:

• Makineyi testere tezgah kipine döndürün. Vidaları (138) ve tespit plakasını (139) sökün.
• Ayar milinin (141) vidasını (140) gevşetin.
• Bir çift ince burunlu kerpeten kullanarak ayar milini döndürün.
• Ayar milini kerpeten ile tutun ve vidayı sıkın.
• Tespit plakasını yerine takın ve vidayı sıkın.
• Makineyi gönye testere kipine döndürün. Testereyi gönyeli bitiştirmek için gerekli açıyı kontrol edin. Gerekli açı çok yüksek ise yukarıdaki aşamaları tekrar edin.

Temizleme

Kullanmadan önce, üst bıçak siperini, hareketli alt bıçak siperini ve uygun şekilde çalışacağından emin olmak için toz toplama borusunu dikkatli bir şekilde kontrol edin. Yongalar, toz veya üzerinde çalışılan parçadan çıkan küçük parçacıkların fonksiyonlardan herhangi birinin engellenmesine yol açmayacağından emin olun.

Üzerinde çalışılan parçadan çıkan küçük parçacıkların testere bıçağı ile siperler arasında sıkışması halinde makinenin güç kaynağıyla bağlantısını kesin ve Testere Bıçağının Takılması bölümünde verilen talimatları izleyin. Sıkışan parçacığı çıkarın ve testere bıçağını takın.

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla tiner veya başka sert kimyasal madde kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinde daldırmayın.

UYARI: Yaralanma riskini azaltmak için, tezgahın üstünü düzenli olarak temizleyin.

UYARI: Yaralanma riskini azaltmak için, toz toplama sistemi filtrelerini düzenli olarak temizleyin.

Opsiyonel Aksesuarlar

UYARI: DEWALT tarafından verilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu aletle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarları kullanın.

TESTERE BIÇAKLARI

DİKKAT: 30 mm'lik mil deliklerine sahip 305 mm'lik testere bıçakları kullanın. Hız değeri en azından 4000 RPM olmalıdır. Asla, daha küçük veya büyük çaplı bir bıçak kullanmayın. Düzgün şekilde korunmayacaktır. Yalnızca çapraz kesim bıçaklarını kullanın. Hızla yarmak için tasarlanan bıçaklarla, kombinasyon bıçaklarıyla veya 10°'yi aşan kanca açılarına sahip bıçaklarla kullanmayın.

BİÇAK AÇİKLAMALARI
Uygulama Çap (mm) Diş
İnsaat Testeresi Bićakları (her Tür kesme ilemi icin)
Genel Amaçlı 305 36
Ahçaplord Testere Bićakları (pürüzsüz, temiz kasimler-SAğlar)
Hassas enine kasimler 305 60

Uygun aksesuarla ilgili daha fazla bilgi almak için satıcınızla görüşün.

Çevrenin korunması

Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT ürününüzü değiştirmek isterseniz ya da artık işinize yaramıyorsa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın.

Kullanılmış ürünlerin ayrı toplanması ve paketlenmesi malzemelerin geri kazanım yoluyla tekrar kullanılmasını sağlamaktadır. Geri kazanılan malzemelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde talebini azaltır.

Yerel düzenlemeler kapsamında elektrikli ürünlerin evsel atıklardan ayrı olarak belediyenin atık sahalarında toplanması veya yeni bir ürün aldığınızda satıcı tarafından geri alınması öngörülebilir.

DEWALT, kullanma süreleri sona eren DEWALT ürünlerin toplanması ve geri kazanımı için bir imkân sunmaktadır. Bu hizmetten yararlanmak için, lütfen ürününüzü bizim adımıza toplama işlemi yapan bir yetkili servise götürün.

Bu kılavuzda belirtilen adresteki yerel DEWALT ofisi ile irtibata geçerek size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT tamir acentelerinin listesi ve satış sonrası servisi ve bağlantıların tam ayrıntıları internette www.2helpU.com adresinde mevcuttur.

GARANTİ

DEWALT ürünlerin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz yasal haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği'ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ

Satın almış olduğunuz DEWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için:

Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazı; Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;
• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATI

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir.

Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

BİR YIL TAM GARANTİ

Sahip olduğunuz DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi inisiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;
• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;
• Yetkili olmayan kişilerce tamire çalışılmamıştır;
• Satın alma belgesi (fatura) ibraz edilmiştir;
• Ürün, Türk orijinal parçaları ile birlikte iade edilmiştir.

Şikayet veya talepleriniz için satıcınıza, DEWALT katalogunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimize ilişkin tüm bilgiler İnternet'te www.2helpU.com adresinde mevcuttur.

Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır.

Türkiye Distribütörü

KALE HIRDAVAT VE MAKİNA A.Ş.

Defterdar Mah. Savaklar Cad. No.15 34050

Edirnekapı Eyüp İstanbul

TexviKa karakteristikleri
