D27107 - Serra DEWALT - Manual de utilização gratuito

Tipo de produto	Serra radial/inglete/banco combinada profissional
Marca	DeWalt
Modelo	D27107
Tensão de alimentação	230 V
Potência absorvida	2000 W
Potência útil	1080 W
Velocidade máxima da lâmina	4000 cursos/min
Diâmetro da lâmina	305 mm
Furo da lâmina	30 mm
Espessura da lâmina	2,1 - 2,2 mm
Espessura do divisor	2,5 mm
Tempo de paragem automática da lâmina	< 10 s
Peso	42 kg
Pressão acústica (LpA)	95 dB(A)
Potência acústica (LwA)	106 dB(A)
Vibração (ah)	2,1 m/s² (incerteza K=1,5 m/s²)
Funções principais	Serra de ingletes, serra de banco, cortes transversais, longitudinais, de inglete, compostos e chanfrados
Dispositivos de segurança	Isolamento duplo, proteção inferior móvel, carcaça superior fixa, divisor, paragem de emergência, bloqueios
Manutenção e limpeza	Limpeza regular dos cavacos, lubrificação das superfícies deslizantes, sopro de ar seco para evacuação do pó
Peças sobressalentes e reparabilidade	Lâminas de substituição (305 mm, furo 30 mm), acessórios opcionais (guias, extensões, mesas), reparação por centro autorizado DeWalt

Perguntas frequentes - D27107 DEWALT

Como trocar a lâmina da serra D27107?

Certifique-se de que a máquina está desligada e em modo serra de ingletes. Levante a proteção inferior com a alavanca. Pressione o botão de bloqueio do eixo e gire o parafuso de bloqueio da lâmina no sentido horário com a chave fornecida. Remova o parafuso e o flange, depois a lâmina. Coloque a nova lâmina com os dentes voltados para trás (lado oposto ao operador). Recoloque o flange e aperte o parafuso no sentido anti-horário enquanto mantém o bloqueio do eixo. Abaixe a proteção.

Como passar do modo serra de ingletes para o modo bancada de serrar?

Coloque a mesa rotativa na posição 0° e trave-a. Solte o botão do divisor e retire-o da posição de armazenamento. Levante a proteção inferior e coloque o divisor no seu alojamento. Abaixe a cabeça de corte e empurre a alavanca de destravamento da unidade de rolamento. Pressione a alavanca de libertação da mesa e gire a mesa 180° até que a trava engate. Remova o protetor da mesa inferior e monte a proteção superior da lâmina.

Qual é a capacidade máxima de corte no modo serra de ingletes?

Em corte transversal a 90°/90°, a capacidade máxima é de 205 mm de largura por 63 mm de altura. Em inglete a 45°, a capacidade é de 160 mm. A profundidade máxima de corte a 90° é de 90 mm, e a 45° inclinado, 60 mm.

Quais acessórios estão disponíveis para a D27107?

Muitos acessórios opcionais estão disponíveis: extensões de mesa (D271058), mesa deslizante (D271055), guia de ingletes (D271052), suportes inclináveis (DE3495), calhas de guia, mesas de rolos (DE3497), dispositivo de aspiração de três vias (D271054) e lâminas de substituição (modelo DT4260 recomendado).

Como ajustar o divisor (refendeur)?

O divisor deve ser posicionado a 3-8 mm das pontas dos dentes e no máximo 2 mm abaixo do dente mais alto. Para ajustá-lo, mude para o modo serra de ingletes. Solte os parafusos (103) para ajuste vertical e (104) para ajuste horizontal. Ajuste a posição e aperte os parafusos.

Qual lâmina usar para a D27107?

Use exclusivamente lâminas de 305 mm de diâmetro com furo de 30 mm, velocidade máxima de pelo menos 4000 rpm. As lâminas recomendadas são de ponta de carboneto para madeira, derivados de madeira e plásticos. Não use lâminas de aço rápido, lâminas de metal ou discos abrasivos.

Como limpar e fazer a manutenção da serra?

Antes de qualquer manutenção, desligue a máquina. Limpe regularmente os cavacos e o pó com ar seco, usando óculos e máscara. Lubrifique levemente a superfície deslizante da mesa rotativa e a ranhura de corte. Nunca use solventes corrosivos. Verifique periodicamente as aberturas de ventilação do motor.

A serra D27107 é projetada para cortar metal?

Não, esta serra foi projetada para madeira, produtos de madeira e plásticos. Nunca corte metais ferrosos ou não ferrosos, nem materiais de alvenaria. No modo bancada de serrar, o corte de metais é estritamente proibido. O uso de lâminas inadequadas pode danificar a máquina e ferir o usuário.

Como ajustar o ângulo de inglete e inclinação?

Para o inglete, solte o botão de inglete (79) e puxe a trava de inglete (80) para liberar a mesa rotativa. Gire-a para o ângulo desejado (posições pré-definidas em 15°, 22,5°, 35,3°, 45°). Para a inclinação, solte a roda de bloqueio (17) e incline o braço até o ângulo desejado (de 48° esquerda a 2° direita). Aperte firmemente os botões após o ajuste.

Como transportar a serra D27107?

Coloque a serra no modo bancada de serrar com a proteção superior da lâmina fixada. Dobre as pernas traseiras e desdobre as pernas dianteiras. Incline a máquina para o lado direito e levante-a pelas pernas dianteiras até que as rodas toquem o chão. Peça ajuda, pois a máquina pesa 42 kg.

MANUAL DE UTILIZADOR D27107 DEWALT

Escolheu uma ferramenta DeWALT. Muitos anos de experiência, um desenvolvimento constante de produtos e o espírito de inovação fazem da DeWALT um dos parceiros mais fiáveis para os utilizadores profissionais.

Dados técnicos

	D27107	D27107XPS
Voltagem	V 230	230
Tipo				4	2(D27107 com luzde funciona LED)
Potência absorvida			W 2000	2000
Consumo de potência			W 1080	1080
Velocidade max. da serra			rpm	4000	4000
Diámetro da lâmina	mm	305	305
Furo da lâmina	mm	30	30
Espess. folha			mm	2,1 - 2,2	2,1 - 2,2
Espessura da lâmina separadora			mm	2,5	2,5
Tempo de travagem automatica da lâmina			s < 10		< 10
Peso		kg	42	42

Capacidade de corte

Corte em esquadria (posicaoes max.) esq. 48° dir.		48°
		48°
Corte em bisel (posicaoes max.) esq. 48° dir.		48°
		2°
Capacidade max. do corte a 90°/90° mm		205 x 63	205 x 63
Capacidade maior de corte em esquadria a 45° mm		160	160
Profund. max. de corte 90° mm		90	90
Profund. max. de corte em bisel 45° mm		60	60
Profundidade maior de corte a um bisel de 45°, ângulo de esquadria de 45° mm		60	60

Capacidade maxima de corte longitudinal esquerdo/cireito
	mm	120/320	120/320
Profundidade do corte a 90°	mm	81	81
Profundidade do corte a 45°	mm	56	56
LFS (pressão sonora)	dB(A)	95,0	95,0
KFS (variabilidade da pressão sonora)	dB(A)	3,0	3,0
L(s) (potência sonora)	dB(A)	106,0	106,0
K(s) (variabilidade da potência sonora)	dB(A)	3,0	3,0

Valores totais de vibração (soma vetorial triaxial) determinados em conformidade com a norma EN 61029:

Valor de emissão de vibrações ah
h=	m/s2	2,1	2,1
K de variabilité =	m/s2	1,5	1,5

O nível de emissão de vibrações indicado nesta ficha de informações foi determinado em conformidade com um teste padrão estabelecido pela norma EN 61029 e pode ser utilizado para comparar ferramentas. Por conseguinte, este nível pode ser utilizado para uma avaliação preliminar da exposição às vibrações.

ATENÇÃO: o nível de emissão de vibrações declarado diz respeito às principais aplicações da ferramenta. No entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou tiver uma manutenção insuficiente, o

nível de emissão de vibrações poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Além disso, a estimativa do nível de exposição às vibrações também deve ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto poderá reduzir significativamente o nível de exposição às vibrações ao longo do período total de trabalho.

Identifique medidas de segurança adicionais para proteger o utilizador contra os efeitos das vibrações, tais como: efetuar uma manutenção correta da ferramenta e dos acessórios, manter as mãos quentes e organizar padrões de trabalho.

Fusíveis

Ferramentas de 230 V

10 Ampères

NOTA: Este dispositivo foi concebido para ligação a um sistema de fornecimento de energia com uma impedância máxima de sistema permissível Zmax de 0,28 Ω no ponto de ligação (caixa de serviço de alimentação) do fornecimento do utilizador.

O utilizador deve garantir que este dispositivo é ligado apenas a um sistema de alimentação que preencha o requisito indicado acima. Se necessário, o utilizador pode solicitar à empresa pública de fornecimento de energia elétrica a impedância do sistema no ponto de ligação.

Definições: diretrizes de segurança

As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos.

PERIGO: indica uma situação de perigo eminente que, se não for evitada, irá resultar em morte ou ferimentos graves.

ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves.

CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados.

AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

Indica risco de choque elétrico.

Declaração CE de conformidade

D27107/D27107XPS

A DEWALT declara que os produtos descritos em Dados Técnicos estão em conformidade com as seguintes normas e diretivas: 2006/42/CE, EN 61029-1, EN 61029-2-11.

Além disso, estes produtos também estão em conformidade com a Diretiva 2004/108/CE e 2011/65/UE. Para obter mais informações, contacte a DEWALT através da morada indicada em seguida ou consulte o final do manual.

O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.

Horst Grossmann

Vice-presidente da Divisão de Engenharia e Desenvolvimento de Produtos DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Alemanha

01.12.2011

Instruções de segurança

ATENÇÃO! Ao utilizar ferramentas elétricas, devem ser seguidas normas de segurança básicas de forma a reduzir o risco de incêndio, choque elétrico e lesões pessoais, incluindo as seguintes.

Leia as instruções na íntegra antes de tentar utilizar o produto, e guarde-as.

GUARDE ESTE MANUAL PARA REFERÊNCIA FUTURA

Regras gerais de segurança

1. Mantenha a área de trabalho livre de obstáculos. Áreas e mesas de trabalho repletas de objetos convidam os acidentes.
2. Tenha em consideração o ambiente da área de trabalho. Não exponha a ferramenta à chuva. Não utilize a ferramenta em condições húmidas ou molhadas. Mantenha a área de trabalho bem iluminada (250 - 300 Lux). Não utilize a ferramenta em locais onde exista o risco de causar incêndios ou explosão, por exemplo na presença de gases e líquidos inflamáveis.
3. Proteja-se de choques elétricos. Evite o contacto físico com superfícies ligadas à terra (por exemplo, tubos, radiadores, fogões e frigoríficos). Quando usar a ferramenta em condições extremas (por exemplo, humidade, quando estão a ser produzidas aparas metálicas, etc.), a segurança elétrica pode ser melhorada introduzindo um transformador de isolamento ou um disjuntor de fuga à terra (FI).
4. Mantenha as restantes pessoas afastadas.

Não deixe que pessoas, em particular as crianças, não envolvidas na tarefa, toquem na ferramenta ou no cabo elétrico, e mantenha-as afastadas da área de trabalho.

1. Guarde as ferramentas que não estejam a ser utilizadas. Quando não estão a ser utilizadas, as ferramentas deverão ser guardadas num local seco e fechado com segurança, fora do alcance de crianças.
2. Não sobrecarregue a ferramenta.

Execute o trabalho com maior qualidade e à velocidade para a qual foi concebida.

1. Utilize a ferramenta adequada ao trabalho.

Não force algumas ferramentas ou acessórios a efetuarem o trabalho de uma ferramenta de alta resistência. Não utilize as ferramentas para outras finalidades que não as indicações; por exemplo, não utilize serras circulares para cortar ramos ou troncos de árvores. 8. Use roupa adequada.

Não use roupa larga ou jóias, estas podem ser agarradas por partes em movimento. Recomenda-se o uso de sapatos, ou afins, não deslizantes quando estiver a trabalhar no exterior. Recorra a uma proteção de cabelo para conter cabelos compridos.

1. Use equipamento de proteção. Use sempre óculos de proteção. Use uma máscara para a cara ou contra a serradura se as tarefas em causa criarem serradura ou ejectarem partículas. Se estas partículas estiverem quentes, use geralmente um avental resistente ao calor. Use sempre proteção auditiva. Use sempre capacete de segurança.
2. Ligue equipamento de aspiração de serradura.

Se for prevista a montagem de dispositivos de aspiração de serradura e de dispositivos de recolha, assegure-se de que estão ligados e são corretamente utilizados.

1. Não utilize indevidamente o cabo.

Nunca puxe o cabo para o retirar da tomada. Mantenha o fio afastado de calor, óleo e extremidades afiadas. Nunca transporte a ferramenta pelo fio.

1. Fixe o trabalho de forma segura.

Utilize grampos ou um torno para manter a peça de trabalho fixa. É mais seguro do que usar as mãos e mantém as mãos livres para operar a ferramenta.

1. Não se estique demasiado.

Mantenha-se sempre em posição firme e equilibrada.

1. Manutenção das ferramentas.

Mantenha as ferramentas de corte afiadas e limpas para um desempenho melhor e mais seguro. Siga as instruções para lubrificar e mudar acessórios. Inspecione as ferramentas de forma periódica e se estiverem danificadas faça-as reparar por um serviço de assistência autorizado. Mantenha todas as pegas e interruptores secos, limpos e sem óleo nem massa lubrificante.

1. Desligue as ferramentas.

Quando não estiverem em uso, antes da manutenção e quando trocar acessórios, tais como lâminas, peças e cortadores, desligue as ferramentas da alimentação elétrica. 16. Retire as chaves de ajuste e chaves de porcas.

Adquira o hábito de verificar que as chaves de ajuste e as chaves de porcas são retiradas da ferramenta antes de a colocar em funcionamento.

1. Evite um acionamento acidental.

Não transporte a ferramenta mantendo o dedo sobre o interruptor. Assegure-se de que a ferramenta está na posição "desligada" antes de a ligar à alimentação elétrica.

1. Use cabos de extensão para o exterior.

Antes de utilizar, inspecione o cabo de extensão e substitua-o se estiver danificado. Quando a ferramenta for utilizada no exterior, use apenas cabos de extensão preparados para uso no exterior e devidamente sinalizados.

1. Mantenha-se atento.

Preste atenção ao que está a fazer. Use o senso comum. Não opere a ferramenta quando se sentir cansado ou estiver sob os efeitos de medicamentos ou álcool.

1. Verifique se existem peças danificadas.

Antes do uso, inspecione cuidadosamente a ferramenta e os cabos de alimentação para determinar se funcionará de forma correta e desempenhará a função pretendida. Verifique o alinhamento das partes móveis, a junção das partes móveis, se existem peças partidas, as condições da montagem das peças, ou quaisquer outras condições que possam afetar o funcionamento. Um resguardo ou outra parte que esteja danificada deve ser reparada devidamente ou substituída por um centro de assistência autorizado, a não ser quando explicitamente indicado em contrário neste manual de instruções. Os interruptores defeituosos devem ser substituídos por um centro de assistência autorizado. Não utilize a ferramenta se o interruptor não puder ser ligado nem desligado. Nunca tente reparar você mesmo a ferramenta.

ATENÇÃO! A utilização de qualquer acessório ou encaixe suplementar ou o desempenho de qualquer operação com esta ferramenta que não esteja em conformidade com as recomendações deste manual de instruções podem acarretar risco de lesões.

1. A sua ferramenta deve ser reparada por um técnico qualificado.

Esta ferramenta elétrica cumpre as principais regras de segurança. As reparações deverão ser efetuadas apenas por pessoal qualificado e só deverão ser realizadas com peças sobresselentes originais; caso contrário, tal poderá resultar num perigo considerável para o utilizador.

Regras de segurança adicionais para serras de esquadria

• Certifique-se de que todos os botões de bloqueio e pegas de fixação estão fixos antes de iniciar qualquer operação.
• Certifique-se de que o suporte da lâmina está devidamente fixado quando realizar cortes de biselamento.
• Não opere a serra sem o resguardo na devida posição, se o resguardo não funcionar ou se não foi feita uma manutenção correta.
• Nunca coloque as mãos perto da lâmina no local onde a serra está ligada à fonte de energia elétrica.
• Nunca tente parar a máquina rapidamente, inserindo uma ferramenta ou qualquer outro meio para parar a lâmina; se o fizer, pode ocorrer um acidente grave.
• Selecione a lâmina correta para o material que pretende cortar.
• Utilize um fixador ou use luvas quando manusear uma lâmina de serra ou material áspero.
• Nunca efectue qualquer trabalho de limpeza ou manutenção quando a máquina estiver em funcionamento e se a casa não estiver na posição de repouso.
• A parte frontal do resguardo tem persianas para uma melhor visibilidade durante o corte. Embora as persianas reduzam consideravelmente as aparas projectadas, a existência de aberturas no resguardo torna necessário usar sempre os óculos de proteção quando olhar através das persianas.
• Quando o laser estiver montado, não o mude por outros tipos de laser. As reparações só devem ser efectuadas pelo fabricante do laser ou por um agente autorizado.
• Nunca corte peças com menos de 200 mm.
• Sem suporte adicional, a boquilha foi concebida para aceitar o tamanho máximo da peça de trabalho de:
• 63 mm de altura por 205 mm de largura por 500 mm de comprimento
• As peças maiores devem ser suportadas por uma mesa adicional adequada, por exemplo, do Modelo DE3474. Fixe sempre a peça de trabalho em segurança.
• Durante a utilização no modo de serra de esquadria, certifique-se de que a parte da lâmina da serra, que se encontra abaixo da mesa, está totalmente coberta pela protecção (63) indicada na Fig. E.

Regras de segurança adicionais para bancadas de serragem

• Certifique-se de que a lâmina roda na direcção correcta e que os dentes estão apontados para a parte da frente da bancada de serragem.
• Certifique-se de que todos os botões de bloqueio e pegas de fixação estão fixos antes de iniciar qualquer operação.
• Certifique-se de que todas as lâminas e flanges estão limpas e as partes com reentrância da cinta estão encostadas à lâmina. Aperte a porca de aperto com firmeza.
• Utilize as lâminas de serra devidamente afiadas. Tenha em conta a velocidade máxima indicada na lâmina da serra. A velocidade máxima indicada deve ser sempre superior à indicada na placa sinóptica.
• Nunca utilize a serra sem os resguardos superior e inferior devidamente colocados.
• Nunca coloque as mãos perto da lâmina no local onde a serra está ligada à fonte de energia elétrica.
• Antes de mudar as lâminas ou realizar trabalhos de manutenção, desligue a serra da corrente elétrica. Utilize sempre uma mão para empurrar e certifique-se de que não coloca as mãos a uma distância inferior a 200 mm da lâmina da serra durante o corte.
• Não utilize uma tensão diferente da especificada.
• Não aplique lubrificantes na lâmina quando esta estiver a ser utilizada.
• Não tente aceder a nada atrás da lâmina da serra.
• Guarde sempre a peça de empurrar no respectivo local quando não estiver a ser utilizada.
• Não se coloque em cima da unidade.
• Durante o transporte, certifique-se de que a parte superior da lâmina da serra está coberta, por exemplo, com o resguardo.
• Não utilize o resguardo para manuseamento ou transporte.
• Não é permitido entalhar, fazer ranhuras ou sulcos.
• Certifique-se de que a cunha abridora está ajustada correctamente. Nunca efectue cortes sem a cunha abridora montada.
• Nunca corte peças com menos de 30 mm.
• Sem suporte adicional, a bancada foi concebida para aceitar o tamanho máximo da peça de trabalho de:
• 81 mm de peso por 400 mm de largura por 600 mm de comprimento.
• As peças maiores devem ser suportadas por uma mesa adicional adequada, por exemplo, dos modelos DE271055 ou DE271058.

Regras de segurança adicionais para serras reversíveis

• Antes de utilizar a serra, certifique-se de que a máquina está estável.

Nunca posicione a máquina numa superfície irregular. Se necessário, fixe a máquina a uma bancada, utilizando parafusos compridos de cabeça sextavada de 150 mm em vez de parafusos. - Nunca utilize a máquina sem os resguardos colocados, especialmente antes de mudar de modo. Mantenha os resguardos em bom estado de funcionamento e com a manutenção adequada. - Substitua a inserção da mesa quando estiver gasta. - Certifique-se de que o suporte está fixado corretamente na posição de trabalho no modo de serragem na bancada. - Certifique-se de que o suporte está fixado corretamente quando realizar trabalhos de biselamento no modo de serragem na bancada. - Certifique-se de que a mesa está bloqueada corretamente quando muda o modo de serra. - Nunca serre materiais ferrosos ou não ferrosos quando realizar cortes longitudinais no modo de serragem na bancada. - Consulte o manual de instruções antes de utilizar qualquer acessório. O uso inadequado de um acessório pode causar danos. - Tenha em conta a velocidade máxima indicada na lâmina da serra. - Utilize um fixador ou use luvas quando manusear uma lâmina de serra. - Certifique-se de que a lâmina roda na direção correta. Mantenha a lâmina afiada. - A velocidade máxima permitida para a lâmina da serra deve ser sempre igual ou superior à velocidade sem carga da ferramenta especificada na placa sinalética. - Não utilize lâminas de serra que não correspondam às dimensões indicadas nas especificações. Não utilize espaçadores e anéis de eixo para ajustar uma lâmina no eixo. Utilize apenas as lâminas especificadas neste manual e em conformidade com a norma 847-1. - Considere a utilização de lâminas de redução de ruído especialmente concebidas. - Não utilize lâminas fabricadas com AÇO RÁPIDO. - Não utilize lâminas de serra com rachas ou danificadas. - Depois de concluir o corte, liberte o interruptor e aguarde que a lâmina da serra pare de rodar por completo antes de colocar novamente a máquina na posição de repouso superior. - Certifique-se de que o suporte está devidamente fixado quando realizar cortes de biselamento. - Não introduza nenhum objeto contra a ventoinha para fixar o eixo do motor. - O resguardo da lâmina na serra é levantado automaticamente quando o suporte é empurrado para baixo. É rebaixado sobre a lâmina quando o suporte é levantado. - O resguardo pode ser levantado com a mão durante a colocação ou remoção das lâminas da serra ou a inspeção da serra. Nunca levante o resguardo da lâmina, a menos que a serra esteja desligada. - Mantenha a área circundante da máquina devidamente mantida e sem materiais soltos, como, por exemplo, aparas e limalhas. - Verifique periodicamente se as entradas de ventilação do motor estão limpas e sem aparas. - Desligue a máquina da corrente elétrica antes de realizar qualquer trabalho de manutenção ou mudar a lâmina. - Utilize apenas as lâminas especificadas pelo fabricante. Certifique-se de que a cunha abridora não tem uma espessura superior à largura do corte do entalhe com a lâmina da serra e que não é mais grossa do que a lâmina da serra. - Certifique-se de que a máquina é colocada numa superfície nivelada com estabilidade suficiente. - Não utilize discos abrasivos ou de diamante. - Em caso de acidente ou falha da máquina, desligue a máquina de imediato e retire a ficha da fonte de alimentação.

Comunique a falha e assinale a máquina de maneira adequada, para evitar que outras pessoas utilizem a máquina defeituosa.

• Se a lâmina da serra ficar bloqueada devido a uma força de avanço anormal durante o corte, desligue a serra e retire a ficha da fonte de alimentação. Retire a peça de trabalho e certifique-se de que a lâmina da serra funciona sem problemas. Ligue a serra e inicie uma nova operação de corte com força de avanço reduzida.
• Evite remover quaisquer cortes ou outras partes da peça de trabalho da área de corte quando a lâmina estiver em funcionamento e a cabeça da serra não estiver na posição de repouso.
• Não utilize a máquina sem montar as pernas primeiro.
• Certifique-se de que se posiciona sempre à esquerda ou à direita da LINHA de corte.
• Disponha uma iluminação geral ou localização adequada.
• Certifique-se de que o operador está devidamente formado no que respeita à utilização, ajuste e operação da máquina. Desligue a máquina quando não estiver a ser utilizada.
• Certifique-se de que o LED está em conformidade com a norma EN 62471. Não substitua o LED por um diferente. Se estiver danificado, peça a um agente de reparação autorizado para reparar o LED.
• Quando serrar madeira, ligue a serra a um dispositivo de recolha de serradura. Tenha sempre em conta os seguintes fatores que influenciam a exposição à serradura:
• tipo de material a trabalhar (as tábuas de madeira prensada produzem mais serradura do que a madeira);
• lâmina da serra afiada; regule o ajuste da lâmina da serra; a velocidade do ar do extrator de serradura não deve ser inferior a 20 m/s.

Certifique-se de que a extração local, as campânulas, refletores e calhas estão devidamente regulados.

Os seguintes riscos estão inerentes à utilização deste equipamento:

lesões causadas por locar em peças rotativas.

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, riscos residuais não podem ser evitados. Estes incluem:

- Deficiência auditiva. - Risco de acidentes causados por peças sem proteção do disco de corte em rotação. - Risco de lesão ao substituir o disco. - Risco de trilhar os dedos ao abrir as proteções. - Perigos para a saúde relacionados com a inalação de serradura e poeira produzidos com a serração de madeira, em particular carvalho, faia ou MDF (placa de fibra de madeira de média densidade).

Os seguintes fatores podem causar ruído:

• O material a cortar.
• O tipo de lâmina de serra.
• A força de avanço.

Os seguintes fatores aumentam o risco de problemas de respiração:

• Não deve ser ligado um extrator de poeira durante o corte de madeira.
• Extração de poeira insuficiente causada por filtros de exaustão sujos.
• Lâmina de serra gasta.
• A peça não está devidamente direcionada.

Símbolos na ferramenta

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Use uma proteção auditiva.

Use uma proteção ocular.

Ponto de transporte

Mantenha as mãos afastadas da lâmina.

Quando utilizar a máquina no modo de serra de esquadria, certifique-se de que utiliza o interruptor de arranque na pega quando ligar ou desligar a máquina. Não utilize a caixa de distribuição neste modo. O interruptor ON/OFF (Ligar/Desligar) localizado na estrutura da máquina está apenas previsto no modo de serra de mesa.

Quando utilizar a máquina no modo de serra de esquadria, certifique-se de que a cunha separadora está fixa na respetiva posição de repouso.

Nunca utilize como serra de esquadria sem o resguardo estar montado.

POSIÇÃO DO CÓDIGO DE DATA (FIG. A1)

O código de data (143), o qual também inclui o ano de fabrico, está impresso na superfície do equipamento.

Exemplo:

2012 XX XX

Ano de fabrico

Verificação do conteúdo da embalagem

A embalagem contém:

1 Máquina parcialmente montada 1 Conteúdo da caixa:

1 Resguardo superior para posição da serra de mesa

1 Resguardo situado sob a mesa para posição da serra de esquadria 4 Pumas 2 Rodas 4 Pés 1 Guia paralela 1 Grampo para fixação do material 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.

Descrição (fig. A1 - A11)

A1

1 Interruptor on/off (módulo de mesa de serrar) 2 Alavanca para soltar a mesa 3 Grampo de fixação da mesa giratória 4 Mesa de serra de esquadria 5 Mesa giratória 6 Lado direito da guia 7 Lado esquerdo da guia 8 Resguardo da lâmina inferior 9 Alavanca de desengate do resguardo 0 Punho

10 Punho 11 Interruptor de gatilho (modo de serra de esquadria)

12 Resguardo superior da lâmina fixo 13 Adaptador de extração de poeira 14 Roda 15 Perna 16 Pé

17 Punho de fixação de inclinação

A3

17 Punho de fixação de inclinação 18 Ajustador de altura 19 Mesa de serrar

20 Lâmina separadora

21 Protetor superior de lâmina 22 Guia paralela 23 Alavanca de comando

Acessórios opcionais

Para utilização em modo de serra de esquadria:

30 Inserção da guia (DE7120)

31 Coluna regulável de 760 mm (altura máxima) (DE3474) 32 Trilhos de guia de apoio 1.000 mm (DE3494) 33 Trilhos de guia de apoio 500 mm (DE3491) 34 Suporte inclinável (DE3495) 35 Limitador giratório (DE3462)

36 Limitador de comprimento para peças preocupadas (para ser realizado com trilhos de guia [33]) (DE3460)

37 Suporte com limitador removido (DE3495) 38 Suporte com limitador retirado (DE3495)

40 Mesa de apoio com rolamentos (DE3497)

Para utilização no modo de mesa de serrar:

41 Guia da serra de esquadria (D271052)

42 Mesa de extensão (D271058)

43 Mesa deslizante (D271055)

Pressionadores (DE3454) (não estrados)

Para utilização em todos os modelos:

A10

44 Conjunto de extracção de poeiras com eles vias (D271054)

A11

144 Sistema de luz de funcionamento LED

USPRETENDIDO

A serra reversível DEWALT D27107 foi concebida para funcionar como serra de esquadria ou de bancada para realizar as quatro principais operações de corte longitudinal, transversal, biselamento e corte em esquadria de maneira fácil, precisa e segura.

Esta unidade foi concebida para ser utilizada com uma lâmina com rebordo de carboneto com um diâmetro nominal de 305 mm. Para corte profissional de madeira, produtos derivados de madeira e plásticos.

Não utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.

Estas serras reversíveis são ferramentas elétricas profissionais.

Não permita que crianças entrem em contacto com a ferramenta. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadores inexperientes.

ATENÇÃO: Não utilize esta ferramenta para fins que não sejam aqueles para os quais foi concebida.

• Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhadas de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com este produto.

Sendo virada sobre o seu eixo central, a ferramenta é utilizada para efetuar a operação padrão de serração ao comprido e para serrar peças largas através da alimentação manual da peça de trabalho.

O motor elétrico foi concebido apenas para uma voltagem específica. Verifique sempre se a tensão da tomada de eletricidade corresponde à voltagem indicada na placa com os requisitos de alimentação da ferramenta.

A sua ferramenta da DEWALT possui isolamento duplo, em conformidade com a norma EN 61029. Por conseguinte, não é necessária qualquer ligação à terra.

Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DEWALT.

Utilizar uma extensão

Se for necessário utilizar uma extensão, use uma extensão aprovada com 3 núcleos, adequada para a potência de alimentação desta ferramenta (consulte os Dados técnicos). O diâmetro mínimo do fio condutor é 1,5 mm² e o comprimento máximo da extensão é 30 m.

Ao utilizar uma bobina de cabo, desenrole sempre o cabo na íntegra.

MONTAGEM

ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respetiva ficha da tomada de eletricidade antes de instalar ou retirar acessórios, ajustar ou alterar a configuração do equipamento ou efetuar reparações. Certifique-se de que o gatilho se encontra na posição de ferramenta desligada. Um acionamento acidental da ferramenta pode causar ferimentos.

Retirar a máquina e suas peças da embalagem

ATENÇÃO: para reduzir o risco de lesão, solicite sempre assistência quando deslocar a serra.

Retire o material da embalagem solto da caixa. Retire a serra da caixa. Retire a caixa das peças do interior da máquina. Retire qualquer material embalado restante da máquina.

Montagem dos pés (fig. A2, B, B1)

A serra pode ser colocada como alternativa numa bancada de trabalho. Para garantir um funcionamento seguro, a serra deve ser fixada na bancada de trabalho.

ATENÇÃO: nunca utilize esta serra se não estiver fixada à bancada de trabalho. A força de avanço pode tornar a serra instável, caso não esteja fixada na bancada de trabalho.

• Colocar a boina ao contrário.
• Coloque um pé (16) em cada um dos pontos de montagem (51) na base.
• Faça deslizar uma porca (52) nas ranhuras (53) localizadas acima dos pontos de montagem.
• Insira um parafuso (54) ajustado com uma anilha (55) no pé.
• Aperte os parafusos. Monte as pernas, como descrito abaixo. Dobre as pernas, como descrito abaixo.
• Insira um parafuso com um comprimento mínimo de 8 mm e 120 mm (49) nos pés em cada ponto de montagem (fig. B1).
• Aperte os parafusos.

Montagem das pernas (fig. C1 & C2).

Com as pernas montadas, a boina é adequada para a colocação independente.

Vire a boina ao contrário. Monte as pernas como descrito abaixo. Tenha em atenção que as pernas dianteiras e traseiras têm comprimentos diferentes. As pernas traseiras são ligeiramente mais compridas do que as dianteiras. Certifique-se de que monta as pernas no local correto. Levante a boina. Verifique se está nivelada; ajuste a altura de aperto da perna, se necessário.

Pernas traseiras.

• Coloque uma perna (15) em cada um dos pontos de montagem (56) situados nas extremidades inferiores no interior da base (fig. C1).
• Passe um parafuso de cabeça quadrada (57) a partir do exterior através dos orifícios na estrutura e nas pernas.
• Coloque uma arruela (58) e um botão de bloqueio (59) nos parafusos.
• Aperte os botões de bloqueio.

Pernas dianteiras

• Coloque uma perna (15) em cada um dos pontos de montagem (56) situados nas extremidades superiores no interior da base (fig. C2).
• Coloque uma braçadeira (58) sobre as pernas.
• Passe um parafuso de cabeça quadrada (57) a partir do interior através dos orifícios nas braçadeiras, das pernas e da estrutura.
• Coloque um parafuso de bloqueio (59) nos parafusos.
• Aperte os botões de bloqueio.

Dobragem das pernas (fig. C3, C4) / Montagem em bancada (fig. B1)

As pernas podem ser dobradas para dentro da máquina, para que a máquina possa ser montada numa bancada.

• Coloque a máquina ao contrário.
• Liberte o botão de bloqueio (59) da primeira perna (15). Dobre a perna para dentro.
• Aperte o botão de bloqueio.
• Repita o procedimento para as outras pernas.
• Coloque a máquina na vertical
• Utilize os orifícios (49) nas pernas e fixe-a com os parafusos com um diâmetro de 8 mm e um comprimento mínimo de 150 mm.

Para fazer qualquer bloqueio e incorreção, certifique-se de que a superfície de montagem não está torta ou irregular.

Montagem das rodas (fig. D)

• Coloque uma roda (14) nos eixos (60) em cada um dos lados da base.
• Coloque uma anilha plana (61) e uma porca (62) na extremidade roscada dos eixos.
• Aperte as porcas usando a chave fornecida.

Montagem para utilização no modo de serra de esquadria

Instalação do resguardo sob o tampo da mesa (fig. E)

O resguardo sob a mesa (63) deve ser fixado na parte superior da mesa de serrar.

• Coloque os dois fixadores situados na parte esquerda do resguardo nas ranhuras (64) situadas no lado esquerdo da ranhura da lâmina (65). Vire os parafusos plásticos em sentido contrário ao dos ponteiros do relógio.
• Coloque o resguardo sobre a mesa e pressione o fixador para dentro da ranhura (66) no lado direito da ranhura da lâmina. Vire o parafuso plástico em sentido contrário ao dos ponteiros do relógio.
• Para retirar, vire os parafusos no sentido dos ponteiros do relógio e retire o resguardo.

Rodar o motor da serra e a mesa (fig. F1 - F4)

• Segure a mesa de serrar (19) com uma mão e empurre a alavanca de destravamento da mesa (2) para a direita (fig. F1).
• Empurre a parte frontal da mesa para baixo (fig. F2) de forma a que esta rode completamente até que o motor fique virado para cima e a placa (67) encaixe no dispositivo de travamento da mesa (68) (fig. F3).
• Empurre a alavanca de destravamento (69) para trás, mantendo a cabeça segura em baixo até a unidade de apoio acionada por mola (70) poder ser levantada para fora da sede (fig. F4).
• Levante a unidade de apoio.
• Segurando firmemente no motor, permita que a pressão da mola o eleve até alcançar a posição de descanso.

Montagem da lâmina da serra (fig. G1 - G4)

ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respetiva ficha da tomada de eletricidade antes de instalar ou retirar acessórios, ajustar ou alterar a configuração do equipamento ou efetuar reparações. Certifique-se de que o gatilho se encontra na posição de ferramenta desligada. Um acionamento acidental da ferramenta pode causar ferimentos.

ATENÇÃO:

Mude sempre as lâminas com a máquina no modo de serra de esquadria. - Nunca pressione o botão de bloqueio do eixo quando a lâmina estiver em funcionamento ou quando estiver a ser desligada. - Não corte metais ferrosos (que contenham ferro ou aço) ou produtos com alvenaria ou fibrocimento com esta serra de esquadria. Os dentes de uma nova lâmina são muito afiados e podem ser perigosos. - Pressione a alavanca de libertação de bloqueio da casa (9) para libertar a proteção inferior (8) e levante a proteção inferior o maior possível (Fig. G1).

• Com a proteção inferior mantida na posição levantada, prima o botão de desbloqueio do eixo (74) com uma mão e utilize a chave de fendas da lâmina fornecida na outra mão para libertar o parafuso de bloqueio da lâmina roscada esquerda (73), rodando-o para a direita.

ATENÇÃO: Para usar o bloqueio do eixo, prima o botão tal como indicado e rode o eixo à mão até o bloqueio ficar fixo.

• Continue a premir o botão de bloqueio para impedir a rotação do eixo (74, fig. G1).
• Retire o parafuso de bloqueio da lâmina (73) e a cinta do eixo exterior (75).
• Instale a lâmina de serra (76) na alça (77) fornecida na cinta do eixo interior (78), certificando-se de que os dentes na extremidade inferior da lâmina estão virados para a parte de trás da serra (afastados do operador).
• Volte a colocar a cinta do eixo exterior (75).
• Aperte o parafuso de bloqueio da lâmina (73) com cuidado, rodando-o para a esquerda, mantendo fixo o bloqueio do eixo com a outra mão. Levante o resguardo inferior.

ATENÇÃO: certifique-se de que substitui a lâmina da serra apenas de acordo com o procedimento descrito. Utilize apenas lâminas de serra tal como especificado em Dados técnicos; Cat. n.: Sugere-se o Modelo DT4260.

Ajustes para utilização no modo de serra de esquadria

A sua Serra de Esquadria foi ajustada cuidadosamente na fábrica. Se for necessário um reajustamento antes do transporte, ou por qualquer outra razão, siga os pontos abaixo para a afinação da sua serra.

Controlo e ajuste da lâmina da serra em referência ao apoio (fig. H1 - H3)

• Solte o botão para o corte em esquadria (79) e comprima o trinco de corte em esquadria (80) para soltar a mesa giratória (5) (fig. H1).
• Oscile a mesa giratória até que o trinco o coloque na posição de 0°. Não aperte o botão.
• Puxe a cabeça para baixo, até que a lâmina da serra entre na ranhura da serra (81).
• Ponha um esquadro (82) contra o lado direito (7) do apoio e da lâmina (76) (fig. H2).

ATENÇÃO: não toque nas pontas dos dentes da lâmina com o esquadro.

• Para ajustar, proceda da seguinte forma:
• Desaperte os parafusos (83) (fig. H3) e mova o conjunto de escala/mesa giratória do ângulo de corte em esquadria para a direita e a esquerda, até que a lâmina esteja a 90° em relação ao apoio, como medido com o esquadro (fig. H2).
• Volte a apertar os parafusos (83) (fig. H3). Não preste atenção à indentação do indicador da esquadria neste ponto.

Ajuste do indicador do ângulo em esquadria (fig. H1 & H4)

• Solte o botão para o corte em esquadria (79) e comprima o trinco de corte em esquadria (80) para soltar a mesa giratória (5) (fig. H1).
• Com o botão para o corte em esquadria solto, deixe o trinco de esquadria cair no seu lugar, ao rodar o braço de esquadria para algo de zero.
• Observe o indicador (84) e a escala do ângulo de corte em esquadria (85) (fig. H4). Caso o indicador não indique exatamente zero, desenrosque o parafuso (86), mova o ponteiro para 0° e aperte o parafuso.

Verificação e ajuste da lâmina da serra em relação à mesa (fig. 11-13)

• Solte o botão do grampo do ângulo em bisel (17) (fig. 11).
• Pressione a cabeça da serra para a direita para certificar-se de que está totalmente vertical e aperte o punho de fixação de inclinação.
• Puxe a cabeça para baixo, até que a lâmina da serra entre na ranhura da serra (81).
• Coloque um esquadro (82) sobre a mesa e para cima, contra a lâmina (76) (fig. 12).

ATENÇÃO: não toque nas pontas dos dentes da lâmina com o esquadro.

• Para ajustar, proceda da seguinte forma:
• Solte o botão do grampo do ângulo em bisel (17) (fig. 11) e vire o parafuso do bloqueio de ajuste de posição vertical (87) (fig. 13) para dentro ou para fora, até que a lâmina esteja a 90° em relação à mesa, conforme medida realizada com o esquadro (fig. 12).
• Se o indicador da inclinação (88) não indicar zero na escala de ângulos em bisel (89), solte o parafuso (90) que fixa o indicador e mova o indicador como necessário (fig. 13).

Ajuste da guia (fig. J)

A parte de cima do lado esquerdo da guia pode ser ajustada para a esquerda, para que a serra possa inclinar até o total de 48° à esquerda. Para ajustar a guia (7):

• Solte o botão de travamento da guia (91) e corra a parte de cima do apoio do lado esquerdo, para a esquerda.
• Faça uma prova, com a serra desligada e verifique se há folga. Ajuste o apoio o mais próximo possível da lâmina, que seja possível na prática, para dar o maior apoio à peça a trabalhar, sem que interfira no movimento do braço para cima e para baixo.
• Aperte os botões seguramente.

ATENÇÃO: é possível que a ranhura-guia (92) torne-se obstruída com serragem. Use uma vareta ou um jato leve de ar comprimido para limpá-la.

Verificar e ajustar o ângulo de bisel (fig. 11, J, K & L)

• Solte o botão de travamento da guia (91) e corra a parte de cima do apoio do lado esquerdo, para a esquerda, tanto quanto possível (fig. J).
• Solte o botão do grampo do ângulo em bisel (17) (fig. 11) e, com o bloqueio de posição inclina intermediário (93) virado para o lado, mova o braço da serra para a esquerda até que o bloqueio de posição do ângulo (94) encontre o bloqueio de ajuste da posição inclina (95) (fig. K). Esta é a posição do corte em bisel de 45°.
• Para ajustar, proceda da seguinte forma: Vire o parafuso do bloqueio de ajuste da posição inclinada (95) conforme o necessário, até que o indicador (88) indique 45°, com o bloqueio da posição de ângulo encostado no bloqueio de ajuste da posição inclinada.

Verificar e ajustar o ângulo de bisel intermediário (fig. 11, J & L)

O ângulo de inclinação intermediário está predefinido em 30°, tornando possível um ajuste rápido para o corte da moldura de coroa.

• Solte o botão de travamento da guia (91) e corra a parte de cima do apoio do lado esquerdo, para a esquerda, tanto quanto possível (fig. J).
• Solte o botão do grampo do ângulo em bisel (17) (fig. 11) e, com o bloqueio de posição inclina intermediário (93) virado para o local, mova o braço da serra para a esquerda até que o bloqueio de posição do ângulo (96) encontre o bloqueio de ajuste da posição inclinada intermediária (93) (fig. L). Esta é a posição do corte em bisel de 30°.
• Para ajustar, proceda da seguinte forma: Vire o parafuso do bloqueio de ajuste da posição inclinada (96) conforme o necessário, até que o indicador (88) indique 30°, com o bloqueio de ajuste da posição inclinação encostado no bloqueio da posição inclinação intermediária.

Montagem para modo de mesa de serrar

Passagem do modo de mesa de serrar para o modo de serra de esquadria (fig. A1, M1 - M5)

• Coloque a lâmina na posição de corte transversal 0° com o grampo de fixação da mesa giratória (3) fixado (fig. A1).
• Desaperte o botão de fixação da lâmina separadora (97) apenas o suficiente para permitir que esta entre na ranhura de montagem (fig. M1).
• Retire a lâmina separadora (20) da sua posição de arrumação no interior da base.
• Aperte a alavanca de desengate do resguardo (9) para soltar o resguardo da lâmina (8), depois levante o resguardo da lâmina o mais possível (fig. A1).
• Faça deslizar o suporte da lâmina separadora (98) para a ranhura de montagem (99) (fig. M1). Aperte o botão do grampo.
• Empurre a alavanca (100) para permitir que a parte superior acionada por mola da guia (7) fique contra a mesa giratória (fig. M2).
• Puxe para baixo o motor.
• Empurre a alavanca de destravamento (69) para trás (fig. M3).
• Empurre a unidade de apoio (70) para trás até os entalhes (101) engatarem nos respectivos locais (102) (fig. M3).

ATENÇÃO: a lâmina não deve tocar no resguardo inferior da lâmina.

• Puxe a alavanca de destravamento da mesa (2) para a direita, levante a parte frontal da mesa (4) (fig. M4) e movimente-a 180° para trás até o dispositivo de travamento da mesa (68) engatar automaticamente no dispositivo de travamento da mesa para a fixar no modo de mesa de serrar (fig. M5). Retire o resguardo situado sob a mesa.

Ajuste da guia de corte (fig. N1 & N2)

ATENÇÃO: quando for necessário ajustar a lâmina separadora (20), é melhor rodar a unidade no modo de serra de esquadria (fig. N2). Proceda conforme descrito na seção "Passagem do modo de mesa de serrar para o modo de serra de esquadria".

Alinhe a posição correta quando o topo da lâmina separadora não estiver mais de 2 mm abaixo do dente mais elevado da lâmina e o corpo do raio estiver a um máximo de 3 - 8 mm das extremidades dos dentes da lâmina da serra (fig. N1).

• Para ajustar, proceda da seguinte forma:
• Afrouxe os parafusos (104) para ajustar a posição horizontal da lâmina separadora.
• Afrouxe os parafusos (103) para ajustar a posição vertical da lâmina separadora.
• Aperte firmemente os parafusos.

Colocar o resguardo superior da lâmina (fig. O)

O resguardo superior da lâmina (21) foi concebido para ser ligado rapidamente à lâmina separadora (20) quando a boquilha tiver sido configurada para o modo de mesa de serrar.

• Segurando o resguardo, alinhe a ranhura na parte de trás com a lâmina separadora.
• Baixe o resguardo sobre a lâmina separadora (20), certificando-se de que o veio no parafuso entra no recesso. Vire o resguardo para a posição horizontal.

ATENÇÃO: nunca utilize a sua serra no modo de mesa de serrar sem que o resguardo superior esteja corretamente colocado.

Montagem e ajuste da guia paralela (fig. P1 - P5)

A guia paralela (22) pode ser montada em ambos os lados da lâmina.

• Deslize o suporte (107) da esquerda ou da direita (fig. P1). A placa fixa engata por trás da parte frontal da mesa.
• Faça deslizar a guia contra a lâmina.
• Empurre a alavanca (108) para baixo para fixar a guia no local.
• Certifique-se de que a proteção está paralela à lâmina.
• Para ajustar, proceda da seguinte forma:
• Afrouxe os botões de bloqueio (109) e faça deslizar a guia para trás para poder aceder aos parafusos de regulação (110) na parte superior da guia (fig. P2).
• Usando a chave, afrouxe os parafusos de regulação que apertam o suporte da guia no suporte da guia.
• Ajuste a proteção de modo a que fique paralela à lâmina, verificando a distância entre a lâmina e a proteção e a proteção frontal e posterior da lâmina.
• Após ter terminado o ajuste, volte a apertar os parafusos de regulação e certifique-se novamente de que a guia está paralela em relação à lâmina.
• Verifique se o indicador (111) indica zero na escala (fig. P3). Caso o indicador não indique exatamente zero, desenrosque o parafuso (112), mova o ponteiro (52) para 0° e aperte o parafuso.

A configuração por defeito da guia é no lado direito da lâmina.

Para preparar a guia para ser utilizada do lado esquerdo da lâmina, proceda do seguinte modo (fig. P4):

Retire os botões de bloqueio (109). Faça deslizar o perfil da guia (113) para fora do suporte de fixação. Gire o suporte de fixação (114) e coloque novamente os botões de bloqueio.

• Faça deslizar a guia para o suporte de fixação. Aperte os parafusos.

A guia é reversível: a peça pode ser guiada ao longo da face de 75 mm ou de 11 mm, permitindo o uso do pressionador quando se efetuam cortes longitudinais em peças finas (fig. P5).

• Para usar a face de 11 mm, solte os botões de travamento da guia (109) e deslize-a (113) para fora do suporte de fixação (114). Vire a guia e encaixe novamente o suporte de fixação na ranhura, conforme demonstrado (fig. P5).
• Para usar a face total de 75 mm, deslize a guia no suporte de fixação, com a face larga na posição vertical (fig. P4).

ATENÇÃO: utilize o perfil de 11 mm para cortar peças baixas de forma a permitir o acesso entre a lâmina e a guia para o pau de empurrar. A extremidade posterior da guia deve estar nivelada com a parte frontal da lâmina separadora.

Montar e ajustar a guia da serra de esquadria (fig. Q1 - Q4)

A guia da serra de esquadria (D271052) está disponível como uma opção. A guia da serra de esquadria (41) pode ser utilizada para o corte em esquadria quando a máquina está no modo de mesa de serrar (fig. Q1).

• Afrouxe o botão do grampo (115) e oscile a barra guia (116) para fora (fig. Q2). Aperte o botão do grampo.
• Faça deslizar a guia no lado esquerdo da mesa (fig. Q3). Desaperte o botão de bloqueio (117).
• Ponha um esquadro (82) contra a guia (41) e a lâmina (76).
• Para ajustar, proceda da seguinte forma:
• Desaperte a porca (118) algumas voltas e vire o parafuso do bloqueio de ajuste de posição vertical (119) (fig. Q4) até que a guia esteja a 90° em referência à lâmina, conforme medida realizada com o esquadro (fig. Q3).
• Aperte o botão (117).
• Verifique se o indicador (120) indica zero na escala (121). Ajuste se for preciso.

Passagem do modo de mesa de serrar para o modo de serra de esquadria (fig. A3, E & M1)

Retire a guia paralela (22), ou a serra de esquadria, se instalada (fig. A3). Retire o resguardo superior da lâmina (21). Volte a colocar o resguardo sob a mesa (63) (fig. E). - Proceda como descrito na seção "Rodar o motor da serra e a mesa". Desaperte o botão de fixação da lâmina separadora (97) e retire a guia de corte (20), segurando ao mesmo tempo no resguardo da lâmina (8) (fig. M1). - Baixe o resguardo da lâmina. - Coloque a lâmina separadora (20) na sua posição de arrumação no interior da base (fig. A3).

FUNCIONAMENTO

Instruções de utilização

ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respectiva ficha da tomada de eletricidade antes de instalar e retirar acessórios, ajustar ou alterar a configuração da ferramenta ou efetuar reparações. Certifique-se de que o gatilho se encontra na posição de ferramenta desligada. Uma ativação acidental da ferramenta pode causar ferimentos.

ATENÇÃO:

• Certifique-se de que o material a serrar está bem fixo no devido lugar.
• Aplique apenas uma pressão suave sobre a ferramenta e não exerça pressão lateral sobre a lâmina da serra.

Evite sobrecarga.

Certifique-se de que a máquina é colocada de modo a satisfazer as suas condições ergonómicas em termos de altura e estabilidade da mesa. O local de instalação da máquina deve ser escolhido de modo a que o operador tenha uma visão adequada e espaço suficiente em redor da máquina que permita um funcionamento da peça de trabalho sem quaisquer restrições.

Para reduzir os efeitos de vibração, certifique-se de que a temperatura ambiente não é demasiado fria, que a máquina e os acessórios possuem manutenção adequada e que o tamanho da peça de trabalho é adequado para esta máquina.

Antes da operação:

• Instale a lâmina correta. Não use lâminas demasiado gastas. A velocidade máxima de rotação da ferramenta não deve exceder a indicada na lâmina.
• Não tente cortar peças excessivamente pequenas.
• Deixe a lâmina cortar livremente. Não force.
• Deixe o motor atingir a velocidade total antes de cortar.
• Certifique-se de que todos os botões de fixação e os manípulos dos grampos estão fixos.

Ligar e desligar (fig. A1, R1-R3)

Esta máquina tem dois sistemas de ligação independentes. No modo de serra de esquadria, é utilizado o interruptor de gatilho (11) (fig. R1). No modo de mesa de serrar, é utilizado o interruptor de ligar/desligar (1) (fig. R2). Integrado na caixa de comando, encontra-se um protector de sobrecarga do motor com reposição manual. Em caso de corte de energia, proceda da seguinte forma:

• Certifique-se de que a máquina foi desligada.
• Prima o botão de reposição (142).

Modo de serra de esquadria (fig. R1)

É disponibilizado um orifício (122) no gatilho para meter um cadeado para bloquear o interruptor.

• Para pôr a ferramenta em movimento, carregue no interruptor de gatilho (11).
• Para desligar a boquilha, liberte o interruptor.

Modo de serra de esquadria (fig. R2 & R3)

O interruptor de ligar/desligar oferece várias vantagens:

• Função do dispositivo de segurança: caso a energia seja suspensa por alguma razão, a chave deverá ser reativada.
• Segurança extra: a placa articulada fechada de segurança (123) pode ser bloqueada inserindo um cadeado através dos orifícios (124 & 125). A placa também funciona como um botão de bloqueio de emergência "de fácil localização", já que pressionando na parte frontal da placa premirá o botão de bloqueio.
• Para ligar a boquilha, pressione o botão verde de arranque (126).
• Para desligar a boquilha, pressione o botão vermelho de bloqueio (127).

Bloquear os interruptores

• Para fazer a utilização não autorizada da máquina, bloqueie os interruptores utilizando cadeados.

Cortes básicos com a serra

Corte no modo de serra de esquadria

É perigoso trabalhar sem resguardo. Os resguardos devem estar corretamente posicionados quando a serra estiver em funcionamento.

• Certifique-se de que o resguardo sob a mesa não fique obstruído com serragem. Fixe sempre a peça de trabalho quando cortar metais não ferrosos.

Instruções Gerais

• No modo de serra de esquadria, o motor é automaticamente fixado na posição superior de descanso.
• Aperte a alavanca de desengate do resguardo para desbloquear o motor da serra. Se mover o motor da serra para baixo, retrairá o resguardo inferior móvel.
• Nunca tente impedir o resguardo inferior de regressar à sua posição de descanso, quando o corte já foi efetuado.
• O comprimento mínimo do material a cortar é de 10 mm.
• Ao cortar peças compridas (mín. 190 mm para a direita ou esquerda da lâmina), recomenda-se a utilização de um grampo opcional para fixação do material.
• Ao efetuar cortes em seções de PVC, deve colocar por baixo do material que está a ser cortado uma peça de suporte em madeira com um perfil complementar, de forma a fornecer o nível correto de apoio.

Fixação da peça de trabalho (fig. A5, Z)

ATENÇÃO: uma peça que esteja fixada, equilibrada e segura antes de um corte pode tornar-se desequilibrada antes de um corte ser concluído. Uma carga não equilibrada pode fazer com que a serra fique inclinada ou qualquer acessório ao qual a serra esteja montada, tal como uma mesa ou bancada. Quando fizer um corte que possa ficar desequilibrado, apoie corretamente a peça e certifique-se de que a serra está devidamente fixada numa superfície estável. Podem ocorrer lesões pessoais. ATENÇÃO: quando o sistema de fixação é utilizado, o pé de fixação pode fazer demasiado fixo acima da base da serra. Fixe sempre a peça na base da serra - e não a qualquer outra parte da área de trabalho. Certifique-se de que a base de fixação não está bloqueada na extremidade da base da serra. CUIDADO: utilize sempre um sistema de fixação de trabalho para fazer o controle e reduzir o risco de danos na peça e ferimentos pessoais, no caso de ser necessário fazer cortes a uma distância de 160 mm da lâmina durante o corte.

Utilize o sistema de fixação de material (39) fornecido com a serra. Outros sistemas de apoio, tais como pinças com molas, gastalhos ou grampos em forma de C, podem ser adequados para determinados tamanhos e tipos de material. A guia esquerda ou direita desliza de um lado para o outro para auxiliar a fixação.

INSTALAÇÃO DE GRAMPOS

1. Insira-o no orifício atrás da guia. O grampo deve estar virado para a parte de trás da serra de esquadria. Certifique-se de que o encaixe no grampo está totalmente inserido na base da serra de esquadria. Se a ranhura for visível, significa que o grampo não está fixo.
2. Rode o grampo num ângulo de 180° para a frente da serra de esquadria.
3. Afrouxe o botão para ajustar o grampo para cima ou para baixo e depois utilize o botão de ajuste fino para fixar a peça com firmeza.

NOTA: quando fizer cortes em bisel, coloque o grampo no lado direito da base. REALIZE SEMPRE TESTES (SEM LIGAÇÃO À CORRENTE) ANTES DE TERMINAR OS CORTES PARA VERIFICAR A TRAJETÓRIA DA LÂMINA. CERTIFIQUE-SE DE QUE O GRAMPO NÃO INTERFERE COM O MOVIMENTO DA SERRA OU DOS RESGUARDOS.

Corte transversal (fig. S1)

• Solte o botão para o corte em esquadria (79) e corregue no trinco do ângulo em esquadria (80).
• Coloque o trinco na posição 0° e aperte o botão para o corte em esquadria.
• Coloque a madeira a ser cortada contra a proteção (7).
• Segure no punho de funcionamento (10) e pressione a alavanca de desengate do resguardo (9).
• Aperte o interruptor de gatilho (11) para pôr o motor a funcionar.
• Carregue na cabeça para deixar a lâmina da serra passar pela madeira e entrar na ranhura da serra (81).
• Após a conclusão do corte, solte a chave e aguarde a lâmina da serra interromper totalmente o funcionamento antes de retomar a cabeça à sua posição de descanso superior.

Corte transversal vertical em esquadria (fig. S2)

• Solte o botão para o corte em esquadria (79) e corregue no trinco do ângulo em esquadria (80). Mova a mesa giratória para a esquerda ou para a direita para o ângulo desejado.
• O trinco de esquadria colocar-se-á automaticamente em 15° , 22,5° , 35,3° e 45° , do lado esquerdo e do lado direito. Se desejar um ângulo intermédio, mantenha a peça agarrada firmemente e fixe-a, apertando o botão para o corte em esquadria.
• Assegure-se sempre que o botão para o corte em esquadria está bem fixo no seu lugar, antes de realizar o corte.
• Proceda como para "Corte transversal".

ATENÇÃO: quando fizer a esquadria de um pedaço de madeira com um pouco de corte, posicione a madeira de modo a garantir que o corte se encontre do lado da lâmina com o ângulo superior virado para a vedação.

esquadria esquerda, corte para a direita.

esquadria direita, corte para a esquerda.

Corte em bisel (fig. A2, S3)

Os ângulos de bisel podem ser de 48° à esquerda a 2° à direita e podem ser cortados com a mesa giratória colocada entre zero e um ângulo máximo de 45° na posição direita ou esquerda.

• Solte o botão de travamento da guia (91) e corra a parte de cima do apoio do lado esquerdo, para a esquerda tanto quanto possível.
• Solte o botão do grampo do ângulo em bisel (17) e defina a inclinação desejada.
• Aperte o botão do grampo do ângulo em bisel firmemente.
• Proceda como para "Corte transversal".

Uma meia-esquadria composta é um corte em que se usa ao mesmo tempo um ângulo de esquadria (fig. T1) e um ângulo de bisel (fig. T2). Este é o tipo de corte utilizado para fazer armações e caixas com lados inclinados, como aparecido na fig. T3.

ATENÇÃO: se o ângulo de corte varia de corte para corte, controle se o botão do grampo do ângulo em bisel e o botão de engate do ângulo de esquadria estão bem seguros. Estes botões devem estar bem fixos, antes de fazer qualquer modificação no bisel ou na esquadria.

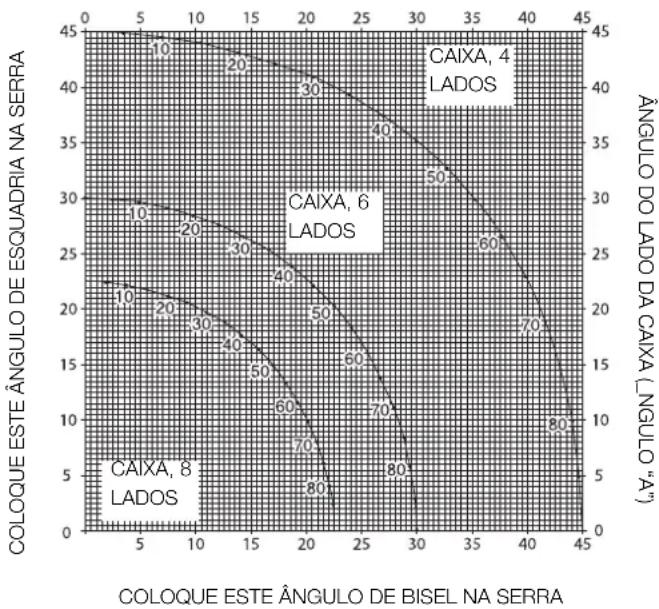

• A tabela apresentada abaixo pode ajudá-lo na escolha das posições apropriadas de inclinação e de ângulo de esquadria para os cortes comuns da meia-esquadria composta. Para usar a tabela, escolha o ângulo "A" (fig. T4) desejado do seu projeto e coloque esse ângulo no arco apropriado na tabela. A partir desse ponto siga a tabela precisamente para encontrar o ângulo correto da inclinação e passar para as outras linhas para encontrar o ângulo devido da esquadria.
• Ponha a sua serra nos ângulos descritos e faça uns cortes de experiência.
• Experimente fazer uma caixa de 4 lados com 25° ângulos exteriores (ângulo "A") (fig. T4), use o arco de cima à direita. Procure 25° na escala do arco. Siga a LINHA DE INTERSEÇÃO horizontal de cada lado, para obter a posição do ângulo de esquadria na serra (23). Igualmente, siga a LINHA DE INTERSEÇÃO vertical até ao topo ou ao fundo, para obter a posição do ângulo em bisel na serra (40°) . Experimente sempre os cortes em pedaços de madeira, para verificar as posições na serra.

Corte de molduras base

Efetua-se o corte da moldura base a um ângulo de bisel de 45°

• Faça sempre um movimento de experiência sem rotação, antes de fazer um corte.
• Efetuam-se todos os cortes com a parte posterior da moldura colocada sobre a superfície da serra.

Ângulo interior

• Lado esquerdo
• Posicione a moldura com o topo contra o apoio.
• Resguarde o lado esquerdo do corte.
• Lado direito
• Posicione a moldura com o dado contra o apoio.
• Resguarde o lado esquerdo do corte.

Ângulo exterior

• Lado esquerdo
• Posicione a moldura com o dado contra o apoio.
• Resguarde o lado direito do corte.
• Lado direito
• Posicione a moldura com o topo contra o apoio.
• Resguarde o lado direito do corte.

Corte de molduras de coroa

Efetua-se o corte de molduras de coroa em uma meia-esquadria composta. Com o objetivo de se obter a maior precisão, a serra apresenta posições de ângulo pré-definidas: esquadria de 35,3° e inclinação de 30°. Essas definições destinam-se a molduras de coroa padrão com ângulos de 45° no topo e de 45° na base.

• Antes de efetuar cortes finais, realize testes em sucata.
• Efetuam-se todos os cortes em uma inclinação à esquerda e com a parte posterior da moldura contra a base.

Ângulo interior

• Lado esquerdo
• Topo da moldura contra o apoio.
• Esquadria à direita.
• Resguarde o lado esquerdo do corte.
• Lado direito
• Base da moldura contra o apoio.
• Esquadria à esquerda.
• Resguarde o lado esquerdo do corte.

Ângulo exterior

Lado esquerdo

• Base da moldura contra o apoio.
• Esquadria à esquerda.
• Resguarde o lado direito do corte.
• Lado direito
• Topo da moldura contra o apoio.
• Esquadria à direita.
• Resguarde o lado direito do corte.

• Use sempre a lâmina separadora.
• Certifique-se sempre de que a lâmina separadora e o resguardo da lâmina estão corretamente alinhados.
• Certifique-se sempre de que a serra de esquadria está colocada e fixada em 0° de esquadria.

ATENÇÃO: não corte metal.

Corte longitudinal (fig. U1 & U3)

• Defina o ângulo do bisel para 0°.
• Ajuste a altura da lâmina de serra.
• Ajuste a guia paralela na distância desejada.
• Segure na peça de trabalho colocada na bancada e contra a guia. Mantenha a peça de trabalho afastada cerca de 25 mm da lâmina de serra.
• Não coloque as mãos na trajetória da lâmina de serra.
• Ligue a serra e deixe a lâmina da serra alcançar a maior velocidade.
• Coloque devagar a peça por baixo da proteção da lâmina superior, mantendo-a firmemente pressionada contra a guia. Deixe os dentes cortarem e não force a peça através da lâmina de serra. A velocidade da lâmina de serra deve ser mantida constante.
• Lembre-se de utilizar o pressionador (23) quando próximo da lâmina.
• Depois de terminar o corte, desligue a serra, espere que a lâmina de serra pare e remova a peça de trabalho.

ATENÇÃO: nunca empurre ou segure no lado livre ou de corte da peça de trabalho.

ATENÇÃO: utilize sempre uma vareta de movimento ao efetuar cortes longitudinais em peças de trabalho pequenas.

Cortes em bisel (fig. U2)

• Ajuste o ângulo de inclinação necessário. Utilize o mesmo procedimento que para os cortes longitudinais.

Cortes seccionais (fig. V1)

Defina o ângulo do bisel para 0°. Ajuste a altura da lâmina de serra. Defina a guia da serra de esquadria para 0°. Proceda como para cortes longitudinais, realizando apenas a serra de esquadria para empurrar a peça de trabalho através da lâmina.

Corte sectional do bisel

• Ajuste o ângulo de inclinação necessário.
• Utilize os mesmos procedimentos que para os cortes seccionais.

Cortes em esquadria (fi g. V2)

• Ajuste a guia de corte em esquadria no ângulo desejado.
• Utilize os mesmos procedimentos que para os cortes seccionais.

Acessórios facultativos

ATENÇÃO: antes de montar quaisquer acessórios, desligue sempre a lâmina e retire a ficha da tomada.

ATENÇÃO: Esta serra dispõe de dois pontos de extração de serradura para uso em cada modo.

ATENÇÃO: sempre que possível, ligue um dispositivo de extração de poeira, concebido em conformidade com as respectivas regulamentações no que respeita a emissão de poeiras.

ATENÇÃO: quando serra madeira, ligue um dispositivo de extração de serradura, concebido em conformidade com as respectivas regulamentações no que respeita a emissão de poeiras.

Ligue um dispositivo de recolha de serradura concebido em conformidade com as regulamentações adequadas. A velocidade do ar dos sistemas ligados externamente deve ser 20 + / - 2m / s . A velocidade deve ser medida no tubo de ligação no ponto de ligação, com a ferramenta ligada mas não em funcionamento.

Ligação - posição de serra de esquadria (fi g.W1)

• Encaixe uma extremidade da primeira mangueira no adaptador de extração de poeiras (13). Insira a outra extremidade da mangueira na porta de entrada intermédia do tubo (128).
• Encaixe uma extremidade da outra mangueira no resguardo sob a mesa (63).
• Insira a outra extremidade da mangueira na porta de entrada externa do tubo.

Ligar - posição de mesa de serrar (fig. W2)

• Proceda tal como para a posição de serra de esquadria, ligando a mangueira do resguardo sob a mesa ao resguardo da lâmina da serra (21).

Suporte extra para serra de esquadria / limitador de comprimento (fig. A5)

O suporte extra e o limitador de comprimento podem ser montados tanto no lado esquerdo como no lado direito, ou com dois conjuntos em qualquer um dos lados.

• Encaixe os artigos 31-39 nos dois trilhos guia (32 & 33).
• Utilize o suporte inclinável (34) para o corte transversal de tábuas com a largura de 210 mm (15 mm de espessura).

Mesa de apoio com rolamentos (fig. A6)

A mesa de apoio com rolamentos (40) é utilizada para apoiar peças de trabalho compridas. No modo de serra de esquadria, a mesa de apoio com rolamentos pode ser montada tanto no lado esquerdo como no lado direito, ou com dois conjuntos em qualquer um dos lados. No modo de mesa de serrar, pode também ser montada na parte frontal ou posterior da mesa de serrar.

Mesa de extensão lateral (fig. A8)

A mesa de extensão lateral (42) aumenta a distância da guia de corte à lâmina para 600 mm ou mais, dependendo do comprimento do tirante encaixado na máquina e da posição de fixação da mesa. A mesa de extensão lateral deve ser realizada em conjunto com os trilhos de guia (32) (opção). A mesa ajustável está equipada com uma escala gravada ao longo da parte frontal e está montada sob uma base sólida que prende os tirantes da guia.

• Coloque a mesa de extensão no lugar direito da área para obter continuidade da escala de distância em ambas as mesas.

Mesa deslizante (fig. A9)

Esta mesa deslizante (43) permite a utilização de tamanhos de tábuas à esquerda da lâmina até 1200 × 900 mm.

Os tirantes da guia estão montados numa saliência de liga sólida que é rapidamente destacável da máquina e, no entanto, completamente ajustável em todos os planos. A guia inclui uma fita de medição de comprimento total para o posicionamento rápido de um limitador ajustável e um suporte ajustável para peças estreitas.

Transporte (fig. X)

ATENÇÃO: transporte sempre a máquina no modo de mesa de serra e com o resguardo superior da lâmina colocado.

As rodas de rodízio permitem o transporte fácil da máquina.

• Coloque a base na posição direita.
• Dobre as pernas traseiras para o interior da base. Dobre as pernas frontais para fora da base.
• Coloque a base na posição original.
• Levante a base pelas pernas frontais até as pernas entrarem em contacto com o chão.

ATENÇÃO: ao transportar a máquina, peça sempre ajuda.

MANUTENÇÃO

A sua Ferramenta Elétrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.

ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respetiva ficha da tomada de eletricidade antes de instalar ou retirar acessórios, ajustar ou alterar a configuração do equipamento ou efetuar reparações. Certifique-se de que o gatilho se encontra na posição de ferramenta desligada. Um acionamento acidental da ferramenta pode causar ferimentos.

Lubrificação

Os mancais do motor são pré-lubrificados e impermeáveis.

• Lubrifique levemente a superfície de apoio da mesa giratória onde esta desliza na borda da mesa fixa, em intervalos regulares.
• Lubrifique periodicamente o parafuso de rosca de profundidade de corte.
• Limpe periodicamente com uma escova seca as peças sujeitas a acumulação de poeiras e lascas provenientes do corte com a serra.

Ajuste do came (fig. Y1-Y3)

Para medir o espaço entre as duas meças, proceda do seguinte modo:

• Rode a boquilha para o modo de mesa de serrar. Retire os parafusos (138) e a placa de retenção (139).
• Afrouxe o parafuso (140) do came de ajuste (141).
• Rode o came de ajuste usando um alicate de pontas redondas.
• Segure o came de ajuste com o alicate e aperte o parafuso.
• Volte a colocar a placa de retenção e aperte os parafusos.
• Rode a boquilha para o modo de serra de esquadria. Verifique a força necessária para mitrar a serra. Repita os passos acima se a força necessária for demasiado alta.

Limpeza

Antes de utilizar, verifique com cuidado a proteção da lâmina superior, a proteção da lâmina inferior amovível, bem como o tubo de extração de poeira para determinar o funcionamento adequado. Certifique-se de que aparas, ó ou partículas de peças de trabalho não dão origem a bloqueios de uma das funções.

Se ficarem encravados fragmentos de peças de trabalho entre a lâmina da serra e as proteções, desligue a boquilha da fonte de alimentação e siga as instruções indicadas na secção Montagem da lâmina da serra. Retire as partes encravadas e volte a montar a lâmina da serra.

ATENÇÃO: injete ar seco para tirar a sujidade e o pó do alojamento principal, sempre que notar uma acumulação de sujidade nos respiradores ou em torno dos mesmos. Utilize uma proteção adequada para os olhos e uma máscara para o pó quando realizar esta operação.

ATENÇÃO: nunca utilize solventes ou outros químicos agressivos para limpar as partes não metálicas da ferramenta. Estes químicos podem enfraquecer os materiais realizados nestas partes. Utilize um pano humedecido apenas com água e detergente suave. Nunca permita que entre nenhum líquido na ferramenta; nunca mergulhe qualquer parte da ferramenta em líquido.

ATENÇÃO: para reduzir o risco de lesões, limpe a superfície da mesa com regularidade.

ATENÇÃO: para reduzir o risco de lesões, limpe o Sistema coletor de semadura com regularidade.

Acessórios opcionais

ATENÇÃO: dado que os acessórios, que não os disponibilizados pela DEWALT, não foram testados com este produto, a utilização de tais acessórios nesta ferramenta poderá ser perigosa. Para reduzir o risco de lesão, deve utilizar-se apenas os acessórios recomendados pela DEWALT com este produto.

LÂMINAS DE SERRA

UTILIZE SEMPRE LÂMINAS DE SERRA DE 305 mm COM REDUÇÃO DE RUÍDO E ORIFÍCIOS DE EIXO DE 30 mm. O ÍNDICE DE VELOCIDADE DEVE SER, PELO MENOS, DE 4000 RPM. Nunca utilize uma lâmina com um diâmetro maior ou menor. Se o fizer, a lâmina não pode ser devidamente protegida. Utilize apenas lâminas de corte transversal. Não utilize lâminas concebidas para corte rápido, lâminas de combinação ou com ângulos em gancho com um ângulo superior a 10°.

DESCRÉÇOS DA LÁMINA
Aplicação Diámetro (mm) Dentes
Láminas de serra para construcção(todos os temas de cortes)
Utilização geral 305 36
Láminas de serra para trab当时hos emmadeira (permitem fazer cortes macios e limpos)
Cortes transversais finos 305 60

Consulte o seu revendedor para mais informações acerca dos acessórios adequados.

Proteger o meio ambiente

Recolha de lixo seletiva. Este produto não deve ser eliminado com o lixo doméstico normal.

Se, um dia, o produto DEWALT tiver de ser substituído ou já não tiver utilidade, não o elimine com o lixo doméstico. Disponibilize este produto para recolha seletiva.

A recolha seletiva de produtos usados e embalagens permite que os materiais sejam reciclados e novamente utilizados. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas.

Os regulamentos locais poderão permitir a recolha seletiva de

produtos elétricos, em centros municipais de resíduos ou através

do revendedor do novo produto.

A DEWALT disponibiliza um serviço de recolha e reciclagem de produtos DEWALT quando estes tiverem atingido o fim da sua vida útil. Para tirar partido deste serviço, devolva o produto a qualquer Centro de Assistência Técnica autorizado que proceda à respetiva recolha em nome da DEWALT.

Poderá verificar a localização do Centro de Assistência mais próximo contactando a delegação DEWALT na morada indicada neste manual. Em alternativa, encontrará uma lista dos Centros de Assistência Técnica DEWALT e todas as informações sobre o meu serviço está disponível na Internet em: www.2helpU.com.

GARANTIA

A DEWALT confia na qualidade dos seus produtos e, como tal, oferece uma garantia excecional aos utilizadores profissionais deste equipamento. Esta declaração de garantia complementa os seus direitos contratuais enquanto utilizador profissional ou os seus direitos legais enquanto utilizador privado não profissional, não os prejudicando, seja de que forma for. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

- GARANTIA DE SATISFAÇÃO DE 30 DIAS

Se não estiver completamente satisfeito com o desempenho da sua ferramenta da DEWALT, basta devolvê-la ao revendedor no prazo de 30 dias, juntamente com a respetiva embalagem e todos os componentes originais, para obter um reembolso total ou trocá-la por outra ferramenta. O produto apenas poderá ter sido sujeito a um desgaste normal, sendo necessário apresentar uma prova de compra.

- CONTRATO DE UM ANO DE ASSISTÊNCIA GRATUITA

Se necessitar de manutenção ou assistência para a sua ferramenta DEWALT, num período de 12 meses após a respetiva data de compra, terá direito a uma visita de assistência gratuita. Esta visita será efetuada gratuitamente num agente de reparação autorizado da DEWALT. Será necessário apresentar a prova de compra. Inclui mão-de-obra. O serviço inclui a mão-de-obra, mas exclui quando a produção e peças sobresselentes, a não ser que estes se tenham avariado ao abrigo da garantia.

- GARANTIA TOTAL DE UM ANO

Se o seu produto da DEWALT apresentar um funcionamento anómalo resultante de materiais ou mão-de-obra defeituosos num período de 12 meses após a respetiva data de compra, a DEWALT garante a substituição gratuita de todas as peças defeituosas ou, de acordo com o nosso critério, a substituição gratuita da unidade, desde que:

• O produto não tenha sido utilizado incorretamente ou de forma abusiva;
• O produto não tenha sido sujeito a um desgaste normal;
• Não tenham sido realizadas reparações por pessoas não autorizadas;
• Seja apresentada uma prova de compra;
• O produto seja devolvido juntamente com a respetiva embalagem e todos os componentes originais.

Se quiser apresentar uma reclamação, contacte o seu revendedor ou verifique a localização do seu agente de reparação DEWALT mais próximo, indicado no catálogo DEWALT ou contacte um escritório da DEWALT na morada indicada neste manual. Poderá encontrar na Internet uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos dos nossos serviços pós-venda no site: www.2helpU.com.

Parabéns!

EvdiEic Etnavw OTo EpyaAeio

Piv ano tn leitoupyia:

EykataoTne Tnv kataaan an aeitida npioiu. Mn xpoaionoiite unepolikka qheapuevec aeitides. H meiyotn taxutnta nepiotpnpnc tou epyaleiou d ev npenei va nepbaiveu autn m c aeitac npioiu. MnpoonaTeVAKoyeTEUENTpOlaikamuKaKoMaTia. - ApnoTe Tn aeTIDA va koBcEeueEepa. Mn TnV EeavayKaTe. - Aφηοτε tov kivntρα va φτάσει η πλήρη Taxúntá tou πριν anο tyn κόπη. Bεβαωθειτε οι λες Ασφαλιοικες λαβες και λαβες σύσριης εἶναι σφιχές.

Avoiya kai klaeioipo meiaokntn (EK.A1,R1-R3)

Auto to mxyanma exe duo aveapnta ouotmuata evpyonoinoc. Tn aeitoupyia paaltonpioovou, xnoiioite (EK.R1) o diakontnc okavdaanc (11). Tn aeitoupyia naykou npiovou, xnoiioite (EK.R2) o diakontnc on/off (1). Tto diaepipma tou diakottn pkiota

Eva ouotma Tpoostaoiaus TEPPOPTWTOuOTEp ME Xeipokivnto diakotttn EavappuBuaos (reset).TnV TEPITWOn Diakottns IxUos (attevepytoioan),kavte ta eNc:

-Bεβaiωθeite 6to μnxavμεival kλεiστó. - IieTe To koupi EiavappuOioC (reset) (142).

Oeon λIoupyia qAToopnioov (Eik.R1)

Ynapxui otn (122) 0tv aavdayn yia tv tonoetmon loukctou ia to kkeiomega tou diakontn.
