New Phalanx 302A - Caisson de basses HECO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	Heco
Modèle	New Phalanx 302A
Configuration	Subwoofer actif avec radiateur passif
Haut-parleur	Woofer de 30 cm (12 pouces)
Radiateur passif	30 cm (12 pouces)
Puissance de sortie RMS	250 Watts
Puissance de sortie maximale	400 Watts
Bande passante	18 - 150 Hz
Fréquence de coupure réglable	50 - 150 Hz
Réglage de phase	0° à 180°
Réglage EQ des basses	0 - 6 dB à 35 Hz
Dimensions (L x H x P)	380 x 442 x 435 mm
Alimentation	Secteur, sélecteur 230 V / 120 V
Fusible	Type indiqué sur l'amplificateur
Consommation en veille	Mode Auto : veille automatique
Entrées	Ligne bas niveau (RCA)
Accessoires fournis	Câble secteur
Garantie haut-parleurs	5 ans
Garantie amplificateur	2 ans
Nettoyage	Produit d'entretien ménager doux
Température d'utilisation	10°C à 40°C

FOIRE AUX QUESTIONS - New Phalanx 302A HECO

Quelle est la puissance du Heco New Phalanx 302A ?

La puissance RMS est de 250 Watts, avec une puissance maximale de 400 Watts.

Comment brancher le caisson de basses à un amplificateur ?

Utilisez une sortie subwoofer dédiée (RCA) de votre récepteur AV ou une sortie bas niveau pour un fonctionnement stéréo. Branchez le câble sur l'entrée ligne (Line In) du caisson.

Quelle est la fréquence de coupure idéale pour ce subwoofer ?

La fréquence de coupure est réglable de 50 à 150 Hz. Pour des enceintes colonne, réglez entre 50 et 100 Hz ; pour des enceintes bibliothèque, entre 50 et 150 Hz.

Comment régler le volume du subwoofer ?

Placez d'abord le volume de l'amplificateur en position centrale. Réglez le volume du caisson au minimum, puis augmentez progressivement selon votre goût tout en jouant de la musique.

Que signifie le mode AUTO sur l'interrupteur de mode ?

En mode AUTO, le subwoofer s'allume automatiquement lorsqu'il reçoit un signal et passe en veille après quelques minutes sans signal. La LED est verte en fonctionnement, rouge en veille.

Comment régler la phase du subwoofer ?

En général, laissez la phase à 0°. Si le subwoofer est éloigné des enceintes principales ou si la pièce a une acoustique particulière, vous pouvez ajuster entre 0° et 180° pour un rendu plus naturel.

Quel entretien est nécessaire pour le caisson de basses ?

Nettoyez les surfaces avec un produit ménager doux. N'utilisez jamais de vernis pour meuble ou de solvants chimiques.

Quelles sont les précautions de sécurité à respecter ?

Ne pas ouvrir le boîtier (risque d'électrocution). Évitez toute projection d'eau. Laissez au moins 5 cm d'espace autour du caisson pour la ventilation. Débranchez en cas d'orage ou de non-utilisation prolongée.

Quelle est la garantie du Heco New Phalanx 302A ?

Heco offre 5 ans de garantie sur les haut-parleurs et 2 ans sur l'amplificateur intégré, à compter de la date d'achat par le premier propriétaire.

Quels sont les accessoires fournis avec le caisson ?

Le caisson est livré avec un câble secteur. Aucun câble audio n'est fourni.

MODE D'EMPLOI New Phalanx 302A HECO

Une fois le produit en fin de vie, veuilles le déposer dans un point de recyclage approprié.

D
GB 7
F 10
NL 13
16
E 19
P 22
S 25
RUS 28
CHN 32
35
Abbildungen/Illustrations 38

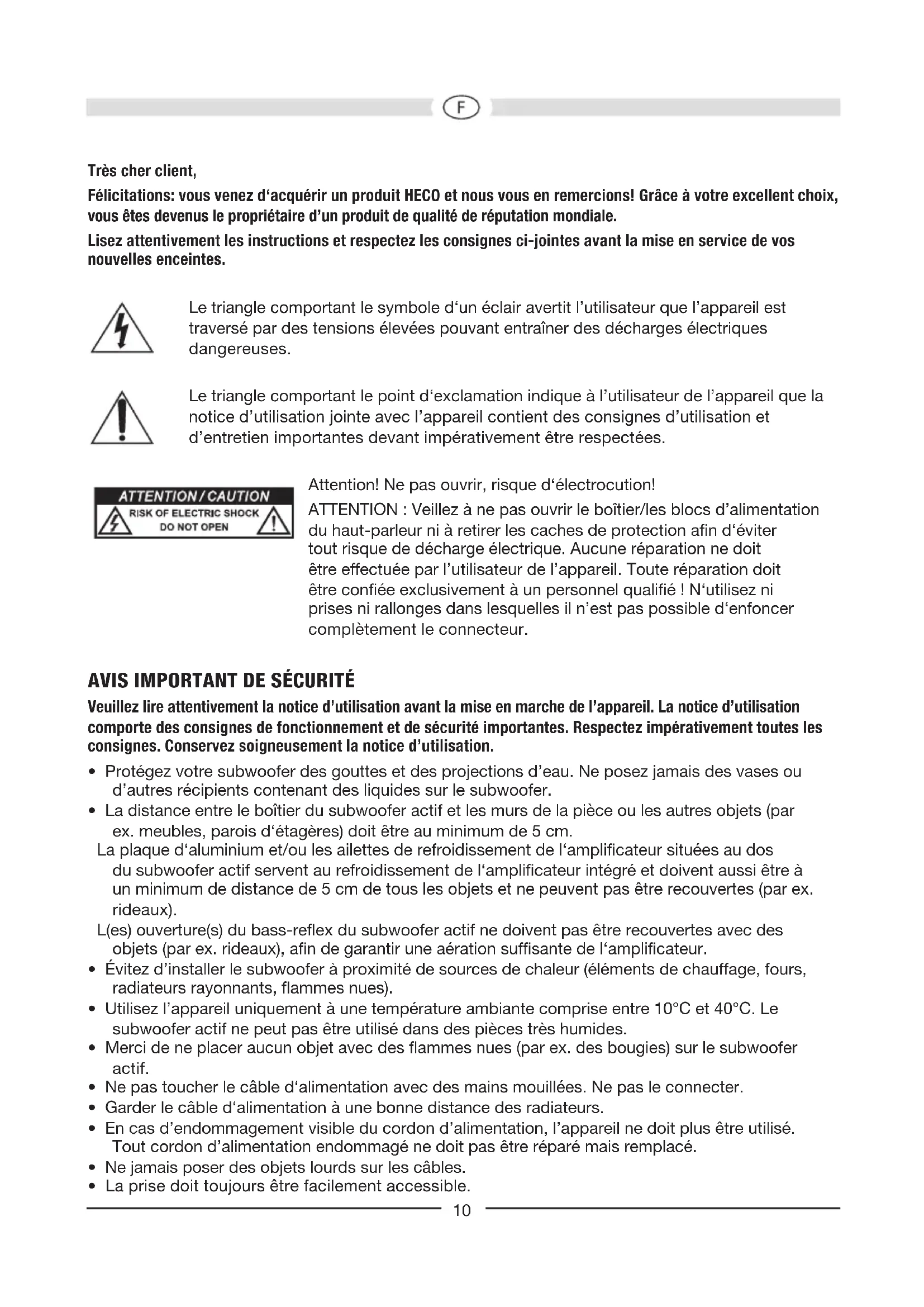

Felicitations: you venez d'acquerir un produit HECO et nous vous en remercions! Grace à votre excellent choix, vous étes devenus le propriétaire d'un produit de qualité de réputation mondiale.

Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Le triangle comportant le symbole d'un éclair averit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entrainer des décharges électriques dangereuses.

Le triangle comportant le point d'exclamation indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes d'utilisation et d'entretien importantes devant imperativement être respectées.

Attention! Ne pas ouvrir, risque d'électrocution!

ATTENTION: Veillez à ne pas ouvrir le boîtier/les blocs d'alimentation du haut-parleur ni à retarder les caches de protection afin d'éviter tout risque de décharge électrique. Aucune réparation ne doit être effectuee par l'utilisateur de l'appareil. Toute réparation doit être confiée exclusivement à un personnel qualifié! N'utilisez ni prises ni rallonges dans lesquelles il n'est pas possible d'enforcer complètement le connecteur.

AVIS IMPORTANT DE SECURITÉ

Veuillez tire attentivement la notice d'utilisation avant la mise en marche de l'appareil. La notice d'utilisation comporte des consignes de fonctionnement et de sécurité importantes. Respectez impératifement toutes les consignes. Conserve soigneusement la notice d'utilisation.

• Protégéz votre subwoofer des gouttes et des projections d'eau. Ne posez jamais des vases ou d'autres recipients contenant des liquides sur le subwoofer.
• La distance entre le boftier du subwoofer actif et les murs de la pierce ou les autres objets (par ex. meubles, parois d'étagères) doit être au minimum de 5 cm.

La plaque d'aluminium et/ou les ailettes de refroidissement de l'amplificateur situées au dos du subwoofer actif servent au refroidissement de l'amplificateur intégré et doivent aussi être à un minimum de distance de 5 cm de tous les objets et ne peuvent pas être recouvertes (par ex. rideaux).

L(es) ouverture(s) du bass-reflex du subwoofer actif ne doit pas etre recouvertes avec des objets (par ex. ridesaux), afin de garantir une aeration suffisante de l'amplificateur.

• Evitez d'installer le subwoofer à proximé de sources de chaleur ( éléments de chauffage, fours, radiateurs rayonnants, flammes nues).
• Utilisez l'appareil uniquement à une température ambiente comprise entre 10^ et 40^ . Le subwoofer actif ne peut pas etre utilise dans des pieces tres humides.
• Merci de ne placer aucun objet avec des flammes nues (par ex. des bougies) sur le subwoofer actif.
• Ne pas toucher le cable d'alimentation avec des mains mouillées. Ne pas le connecter.
  Garder le cable d'alimentation à une bonne distance des radiateurs.
• En cas d'endommagement visible du cordon d'alimentation, l'appareil ne doit plus etre utilise. Tout cordon d'alimentation endommagne ne doit pas etre réparé mais remplace.
• Ne jamais poser des objets lourds sur les cables.

• La prise doit toujours être facilement accessible.

• Si l'appareil n'est pas utilisé pendant une période prolongée (par ex. en vacances), mettez-le sous tension en débranchant le cordon d'alimentation. En cas d'orage, l'appareil doit également être mis sous tension afin d'éviter tout risque d'endommagement du à un coup de foudre ou à une surtension.

• N'utilise pas de produits de nettoyage ou de solvants chimiques afin de ne pas endommager la surface de l'appareil.
• Confiez systématiquement toute réparation à un personnel qualifié sous peine de vous exposer à des risques de haute tension ou à d'autres dangers.

INSTALLATION

La direction de la bande passante reproduite par le subwoofer n'est pas identifiable par l'oreille humaine. L'installation ne pose donc en général aucun problème. Un positionnement devant l'endroit d'ecoute à proximate des haut-parleurs frontaux est cependant préférible. De plus, veuilles veiller au fait que la distance avec les objets et les murs soit d'au moins 20 cm sur les cotés ainsi que vers l'arrière, afin que la reproduction sonore de laasse ne soit pas alterée.

Branchement au secteur (11), selecteur de tension (8)

Le subwoofer est muni d'un amplificateur intégré qui doit être connecté au secteur en utilisant le cable de secteur fourni. Le selecteur de tension secteur est régle en usine sur 230 V pour une exploitation en Europe.

Attention: Tout branchement du subwoofer régle sur 120 V sur une tension secteur de 230 V entrainerait la destruction immédiate de l'amplificateur intégré!

Interrupteur de mode de fonctionnement (6), Indication DEL de l'etat de fonctionnement (5), Interrupteur marche/arrêt (9)

	Interrupteur marche/arrêt ON	Interrupteur marche/arrêt OFF
Interrupteur de mode de fonctionnement ON	Le subwoofer est en mode de fonctionnement permanent, la DEL est verte.Option conseillée pour les reproductions sonores de programmes avec de longs passages à bas volume (un arrêt non intentionnel du subwoofer sera ainsi évité).	Le subwoofer est étéint, la DEL est étéinte.Si l'appareil n'est pas utilisé pendant un long moment, vous devriez désirer cette option.
Interrupteur de mode de fonctionnement AUTO	La mise en / hors circuit automatique est activée (option conseillée).Si le subwoofer recooit un signal du récepteur, il s'allume automatiquement, et la DEL s'éclaire en vert.Si le subwoofer ne recooit plus aucun signal, il passé automatiquement à un mode de fonctionnement en standby après quelques minutes, la DEL est rouge.

Entres ligne (7)

Pour le branchement aux sorties à bas niveau d'un récepteur/amplificateur (fonctionnement stéreo), voir figure 2. Pour la connexion à un récepteur AV avec une sortie subwoofer à bas niveau, voir figure 3.

Commande de volume (1)

Grace a cette commande, you pouze regler le volume des graves selon voitre gout comme suit:

1. Placez la commande des graves de votre amplificateur en position centrale (linéaire).
2. Très important: Placez le réglage du volume dans la position de gauche (volume minimum).
3. Jouez de la musique et augmentez le volume de l'amplificateur à la hauteur désirée avec le régulateur de l'amplificateur.
4. Reglez le niveau des graves selon votre goût avec le régulateur de niveaux.

Régulateur de fréquence séparatrice (2)

Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. En combinaison avec des haut-parleurs installés sur des étagères, la fréquence devrait être réglée entre 50Hz et 150Hz . Si vous utilisez des haut-parleurs colonne, un réglage entre 50Hz et 100Hz est alors ingénieux.

Régulateur de phase (3)

Normalement, le régulateur de phase doit être place sur 0^ . Dans des cas assez rares, il peut parfois etre avanta-geux de faire varier la phase entre 0^ et 180^ (par exemple en cas de grande distance entre le subwoofer et les satellites frontaux ou si la piece n'est pas bien conque acoustiquement). En general: la position ou la zone des sons de base donne le plus naturel est la bonne.

Regulateur EQ de basses (4)

Avec ce régulateur, le niveau de la bande grave inférieure d'environ 35 Hz (New Phalanx 302A)/40 Hz (New Phalanx 202A) peut être changé de 0 - 6 dB. Une adaptation des extrêmes graves à lapiece mais aussi aux goûts personnels est ainsi facilement possible.

Fusible (10)

Utilisez exclusivement des fusibles du type indiqué sur le cote arrière de l'amplificateur à coté du porte-fusible sur l'arrête.

ENTRETIEN

Nettoyez les surfaces avec un produit d'entretien menager doux, et n'utilisez surtout pas un vernis pour meuble ou similaire.

SPECIFICATIONS TECHNIQUES

New Phalanx 202A New Phalanx 202A

Configuration: Subwoofer actif Subwoofer actif
Equipement: 30 cm woofer	20 cm woofer
	30 cm radiateur de basses
	20 cm radiateur de basses
Puisance de sortie RMS/Max.: 250 / 400 Watt 220 / 350 Watt
Bande passante: 18 - 150 Hz 20 - 150 Hz
Fréquence séparatrice: 50 - 150 Hz régable 50 - 150 Hz régable
Dimensions (LxHxP): 380 x 442 x 435 mm 270 x 285 x 305 mm
Accessoires: cable secteur	cable secteur

Sous toutes réserves de modifications techniques.

Geachte klant,

Vouz ave bien choisi et etes le proprieteire heures d'un produit HECO. Les produits HECO ont une excellente reputation pour leuronne qualite. Pour cette raison, nos accordons 5 ans de garantie sur tous les HECO haut-parleurs et 2 ans de garantie sur tous les amplificateurs HECO.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontres des difficultés avec votre apparéil HECO veuillez tener compte de ce qui suit:

1. La garantie deboute avec l'achat de l'appareil et est valable uniquement pour le premier propriete.
2. Pendant la période de garantie nous réparons les dommages provenant des defaults de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pieces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectue à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier decide que l'appareil doit nous être returné, veuillez tenir compte que: • l'appareil soit expédé dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immidiatement auprès du transporter, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultat d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.
   Appareils reparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres apparêls. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

GARANTIEKARTE WARRANTY CARD

Typ/Type
