MANUALE UTENTE New Phalanx 302A HECO

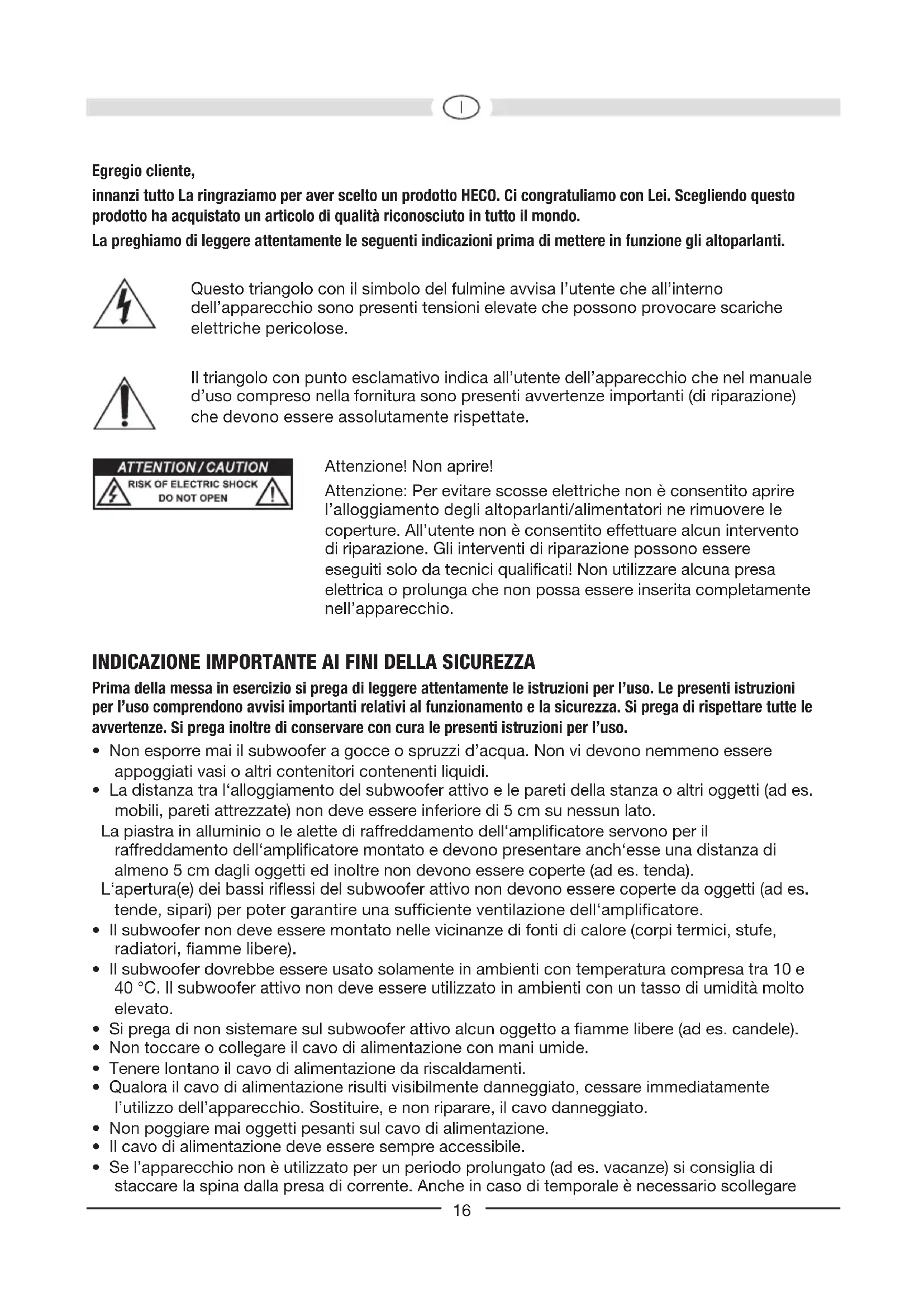

Egregio cliente, innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti. Questo triangolo con il simbolo del fulmine avvisa l’utente che all’interno dell’apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose. Il triangolo con punto esclamativo indica all’utente dell’apparecchio che nel manuale d’uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispettate. Attenzione! Non aprire! Attenzione: Per evitare scosse elettriche non è consentito aprire l’alloggiamento degli altoparlanti/alimentatori ne rimuovere le coperture. All’utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualicati! Non utilizzare alcuna presa elettrica o prolunga che non possa essere inserita completamente nell’apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l’uso. Le presenti istruzioni per l’uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le presenti istruzioni per l’uso.

• Non esporre mai il subwoofer a gocce o spruzzi d’acqua. Non vi devono nemmeno essere appoggiati vasi o altri contenitori contenenti liquidi.

• La distanza tra l‘alloggiamento del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun lato. La piastra in alluminio o le alette di raffreddamento dell‘amplicatore servono per il raffreddamento dell‘amplicatore montato e devono presentare anch‘esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tenda). L‘apertura(e) dei bassi riessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufciente ventilazione dell‘amplicatore.

• Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, amme libere).

• Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10 e 40°C. Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.

• Si prega di non sistemare sul subwoofer attivo alcun oggetto a amme libere (ad es. candele).

• Non toccare o collegare il cavo di alimentazione con mani umide.

• Tenere lontano il cavo di alimentazione da riscaldamenti.

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l’utilizzo dell’apparecchio. Sostituire, e non riparare, il cavo danneggiato.

• Non poggiare mai oggetti pesanti sul cavo di alimentazione.

• Il cavo di alimentazione deve essere sempre accessibile.

• Se l’apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare17 l’apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.

• Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la supercie dell’apparecchio.

• Gli interventi di riparazione devono essere afdati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi. MONTAGGIO La frequenza trasmessa dal subwoofer non è percepibile dall’udito umano e per questo in generale il montaggio non risulta particolarmente difcile. Si consiglia tuttavia una sistemazione davanti alla postazione di ascolto vicino agli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale e dalla parte posteriore verso oggetti e pareti di almeno 20 cm. In caso contrario potrebbe essere compromessa la riproduzione dei bassi. GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1) Collegamento alla rete (11), interruttore di selezione tensione di rete (8) Essendo un subwoofer con amplicatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione. Il selettore della tensione di rete Å è impostato in fabbrica a 230 V per un impiego nell’area europea. Molto importante: se il subwoofer viene collegato ad una rete 230 V in posizione 120 V, viene inevitabilmente distrutto l‘amplicatore integrato! Interruttore modo funzionamento (6), Visualizzazione dello stato operativo (5), interruttore d‘accensione (9) Interruttore di accensione ON Interruttore di accensione OFF Interruttore modo funzionamento

Subwoofer in funzionamento continuo, il LED è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoorfer). Subwoofer è disattivato, il LED è spento. Quando l’apparecchio non viene utilizzato per un periodo prolungato, si consiglia di scegliere questa impostazione. Interruttore modo funzionamento AUTO L’accensione / spegnimento automatico è attivata (impostazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore, questi si accende automaticamente e il LED è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso. Ingressi Line (7) Per il collegamento ad uscite di livelli bassi di un ricevitore/amplicatore (funzionamento stereo). Vedere gura 2. Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere gura 3.18 Regolatore del livello (1) Con questo regolatore si imposta a piacere il volume dei bassi:
