MANUALE UTENTE Phalanx 203 F HECO

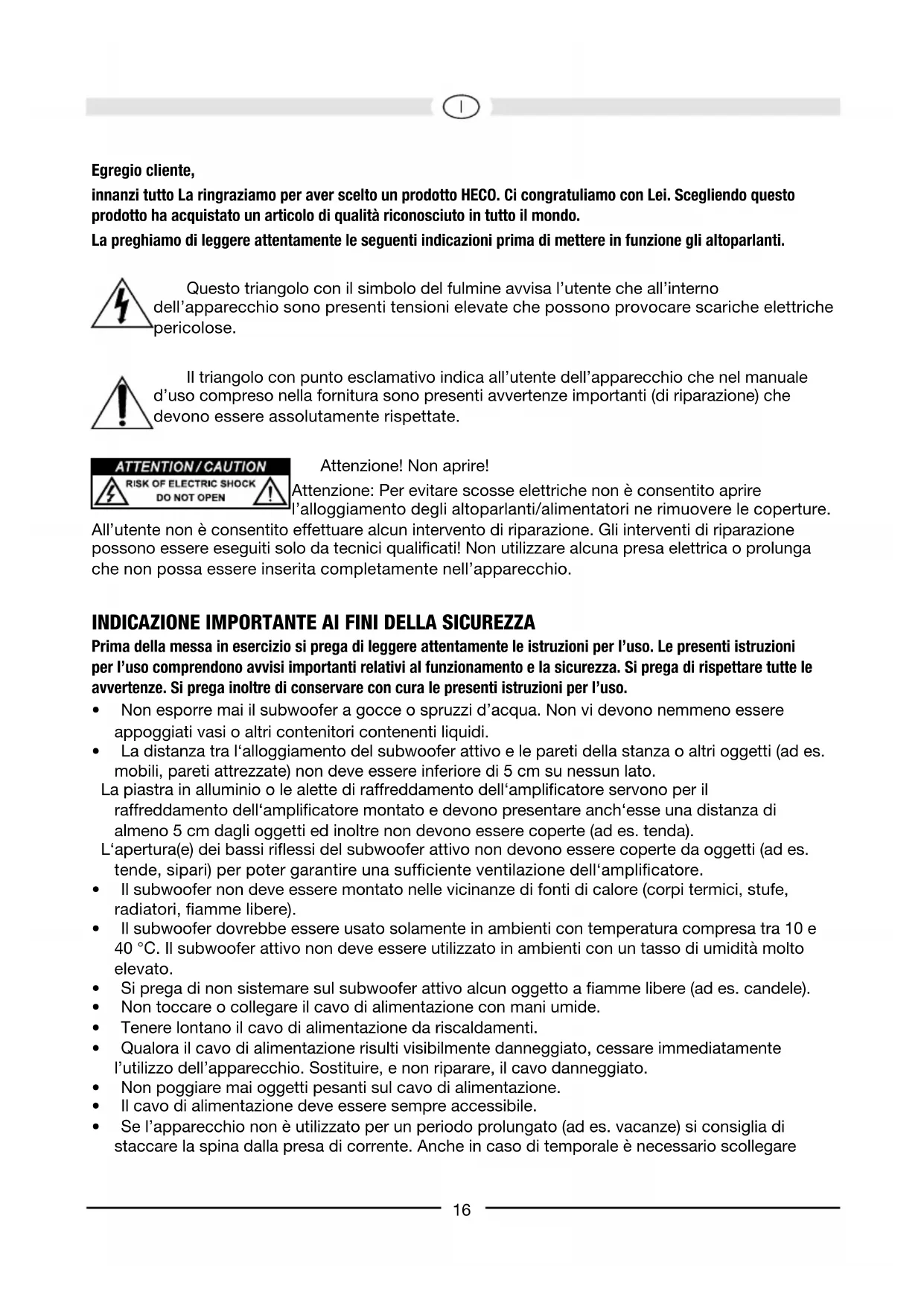

Egregio cliente, innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti. Questo triangolo con il simbolo del fulmine avvisa l’utente che all’interno dell’apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose. Il triangolo con punto esclamativo indica all’utente dell’apparecchio che nel manuale d’uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispettate. Attenzione! Non aprire! Attenzione: Per evitare scosse elettriche non è consentito aprire l’alloggiamento degli altoparlanti/alimentatori ne rimuovere le coperture. All’utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualicati! Non utilizzare alcuna presa elettrica o prolunga che non possa essere inserita completamente nell’apparecchio. iNDicaziONe iMPOrtaNte ai FiNi Della SicUrezza Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l’uso. Le presenti istruzioni per l’uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le presenti istruzioni per l’uso.

• Nonesporremaiilsubwooferagocceospruzzid’acqua.Nonvidevononemmenoessere appoggiati vasi o altri contenitori contenenti liquidi.

• Ladistanzatral‘alloggiamentodelsubwooferattivoeleparetidellastanzaoaltrioggetti(ades. mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun lato. La piastra in alluminio o le alette di raffreddamento dell‘amplicatore servono per il raffreddamento dell‘amplicatore montato e devono presentare anch‘esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tenda). L‘apertura(e) dei bassi riessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufciente ventilazione dell‘amplicatore.

• Ilsubwoofernondeveesseremontatonellevicinanzedifontidicalore(corpitermici,stufe, radiatori, amme libere).

• Ilsubwooferdovrebbeessereusatosolamenteinambienticontemperaturacompresatra10e 40°C. Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.

• Sipregadinonsistemaresulsubwooferattivoalcunoggettoaammelibere(ades.candele).

• Nontoccareocollegareilcavodialimentazioneconmaniumide.

• Tenerelontanoilcavodialimentazionedariscaldamenti.

• Qualorailcavodialimentazionerisultivisibilmentedanneggiato,cessareimmediatamente l’utilizzo dell’apparecchio. Sostituire, e non riparare, il cavo danneggiato.

• Nonpoggiaremaioggettipesantisulcavodialimentazione.

• Ilcavodialimentazionedeveesseresempreaccessibile.

• Sel’apparecchiononèutilizzatoperunperiodoprolungato(ades.vacanze)siconsigliadi staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare17 l’apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.

• Nonusareprodottiperlapuliziaosolventichimici,chepossonodanneggiarelasupercie dell’apparecchio.

• Gliinterventidiriparazionedevonoessereafdatisempreadaddettispecializzatipoiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi. MONtaggiO La frequenza trasmessa dal subwoofer non è percepibile dall’udito umano e per questo in generale il montaggio non risulta particolarmente difcile. Tuttavia è sempre preferibile collocare l’apparecchio vicino all’altoparlante frontale. Il New Phalanx 203F è un subwoofer compatto che può essere posizionato sia in orizzontale che in verticale o anche montato a parete. Posizionamento orizzontale: grazie alla sua forma piatta il subwoofer può essere collocato facilmente anche in spazi ristretti, come ad es. sotto i mobili (credenza, divano). In tal caso, bisogna fare attenzione al fatto che i tubi reex rimangano scoperti e non vengano nascosti da una parete o da altri oggetti. Anche la spia di funzionamento (3b) deve essere visibile. Posizionamento verticale: in caso di posizionamento verticale il lato, su cui sono montati l’amplicatore e l’altoparlante, deve essere rivolto verso una parete. I piedini in gomma fungono poi da distanziatori. I piedini in gomma in dotazione vanno applicati sul lato inferiore (v. gura 4). Montaggio a parete (ad es. dietro un TV a schermo piatto): per un ssaggio sicuro alla parete, attaccare le apposite staffe in dotazione sulla parte inferiore utilizzando le quattro viti. Con queste staffe appendere quindi il subwoofer ad apposite viti (non incluse nella dotazione) che devono essere montate saldamente alla parete in orizzontale a una distanza di 326 mm (v. immagine 5). Utilizzare esclusivamente viti che siano adatte al materiale di costruzione della parete e a sostenere il peso del subwoofer! Attenzione: il subwoofer non deve essere montato a un’altezza superiore ai 30 cm dal pavimento o da un’altra supercie stabile (credenza o sim.). Inoltre il subwoofer non deve essere appeso in zone di frequente passaggio per le persone (ad es. vicino a delle porte). gli eleMeNti Di cONtrOllO Del SUBwOOFer (FigUra 1) Collegamento alla rete (6) Essendo un subwoofer con amplicatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione. Il subwoofer può funzionare con tensioni di rete da 100V a 240V (50-60Hz). Interruttore d’accensione(5), spia di accensione (3) Nella posizione „Off“ il subwoofer è spento, nella posizione „On“ è acceso. Inizialmente la spia di accensione è rossa (modalità di standby). Quando il subwoofer riceve un segnale dal ricevitore, questo passa dalla modalità di standby alla modalità normale, la spia di accensione è verde. Quando il subwoofer non riceve più alcun segnale, questo passa dopo circa 15 min. alla modalità di standby. Se l’apparecchio non è utilizzato per un periodo prolungato si consiglia di posizionare l’interruttore di accensione in posizione „Off“. Ingressi Line (4) Per il collegamento ad uscite di livelli bassi di un ricevitore/amplicatore (funzionamento stereo).18 Vedere gura 2. Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere gura 3. Per collegare il cavo RCA NF (non incluso nella dotazione) utilizzare l’adattatore a L RCA in dotazione. Regolatore del livello (1) Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell’amplicatore.

2. Molto importante: girare il regolatore del livello no alla posizione d’arresto sinistra (volume minimo).

3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell’amplicatore.

4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione frequenz (2) Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 100 Hz – 150 Hz, se si impiegano altoparlanti ssi è consigliata un’impostazione su 50 Hz – 100 Hz. PUlizia Utilizzare per la pulizia delle superci un detergente delicato, non utilizzare quindi alcun prodotto per la pulizia dei mobili o sim. Dati tecNici New Phalanx 203F Congurazione: Subwoofer attivo Dotazione: 200 cm radiatore bass Potenza d’uscita RMS/max.: 120 / 220 Watt Gamma di frequenza: 24 – 150 Hz Frequenza di taglio: 50 – 150 Hz regolabile Dimensioni (largh. x alt. x prof.): 380 x 160 x 480 mm Accessori: Cavo di rete
