用户手册 Phalanx 203 F HECO

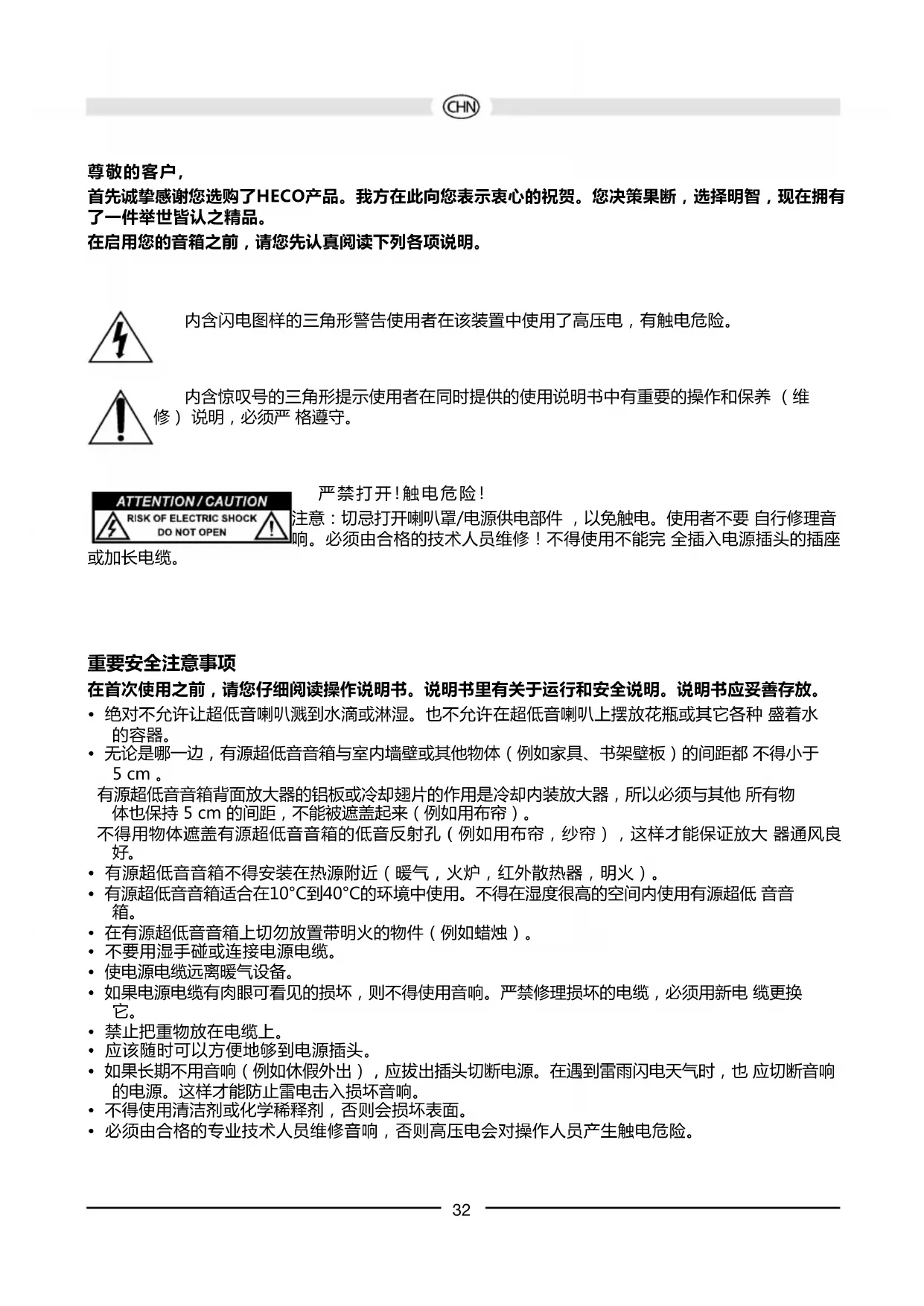

首先诚挚感谢您选购了HECO产品。我方在此向您表示衷心的祝贺。您决策果断，选择明智，现在拥有 了一件举世皆认之精品。 在启用您的音箱之前，请您先认真阅读下列各项说明。 内含闪电图样的三角形警告使用者在该装置中使用了高压电，有触电危险。 内含惊叹号的三角形提示使用者在同时提供的使用说明书中有重要的操作和保养 （维 修） 说明，必须严 格遵守。 严 禁 打 开！触 电 危 险！ 注意：切忌打开喇叭罩/电源供电部件 ，以免触电。使用者不要 自行修理音 响。必须由合格的技术人员维修！不得使用不能完 全插入电源插头的插座

在首次使用之前，请您仔细阅读操作说明书。说明书里有关于运行和安全说明。说明书应妥善存放。

• 绝对不允许让超低音喇叭溅到水滴或淋湿。也不允许在超低音喇叭上摆放花瓶或其它各种 盛着水

• 无论是哪一边，有源超低音音箱与室内墙壁或其他物体（例如家具、书架壁板）的间距都 不得小于 5 cm 。 有源超低音音箱背面放大器的铝板或冷却翅片的作用是冷却内装放大器，所以必须与其他 所有物 体也保持 5 cm 的间距，不能被遮盖起来（例如用布帘）。 不得用物体遮盖有源超低音音箱的低音反射孔（例如用布帘，纱帘），这样才能保证放大 器通风良

• 有源超低音音箱不得安装在热源附近（暖气，火炉，红外散热器，明火）。

• 有源超低音音箱适合在10°C到40°C的环境中使用。不得在湿度很高的空间内使用有源超低 音音

• 在有源超低音音箱上切勿放置带明火的物件（例如蜡烛）。

• 如果电源电缆有肉眼可看见的损坏，则不得使用音响。严禁修理损坏的电缆，必须用新电 缆更换

• 如果长期不用音响（例如休假外出），应拔出插头切断电源。在遇到雷雨闪电天气时，也 应切断音响 的电源。这样才能防止雷电击入损坏音响。

• 不得使用清洁剂或化学稀释剂，否则会损坏表面。

• 必须由合格的专业技术人员维修音响，否则高压电会对操作人员产生触电危险。33

人的耳朵是无法测定超低音音箱播放频率范围的方位的，所以它的放置位置通常比较随便。 但通常放在前置扬声器附近最为理想。 新款 Phalanx 203F 是一款紧凑型低音扬声器，它可以水平放 置 、竖 直 放 置 或 固 定 在 墙 壁 上 。 水 平 放 置：由于扬声器结构规整，因此也可以轻易放在空间非常狭窄的地方，例如家具下面（餐柜、沙 发）。同时注意必须将反射端口暴露出来，不要被墙壁或其它物体遮盖。运行指示灯 (3b) 也应该保持可

竖 直 放 置：在竖放时应使装有扬声器和放大器的一侧朝向墙壁。此时，橡胶垫脚起到调整垫片的功能。 将随附的橡胶垫粘贴在底部（参见图 4）。 墙 壁 安 装 （ 例 如 在 平 板 电 视 后 ）： 为了将扬声器牢固地固定在墙壁上，应用四个螺栓将供货范围中包含 的固定架固定在底部。然后借助支架将低音扬声器挂在合适的螺栓（未包含在供货范围中）中，螺栓之 间的间距应为 326 mm 并且必须水平且牢固地固定在墙壁上（参见图 5）。请务必使用适合相应墙壁材 料以及低音扬声器重量的螺栓！ 注意：低音扬声器的安装高度不得超过地面或其它稳定表面（餐柜等）30 cm 以上。此外，不应将低音 扬声器悬挂在经常有人经过的地方（例如门的附近）。 超低音音箱的操作部件(图1) 接电源 (6) 由于这是一个有内装放大器的超低音喇叭，所以必须用随货一起收到的电源电线将它接入供电电路 中。 低音扬声器可在 100V 至 240V (50-60Hz) 的电源电压下运行。 电源开关 (5)，电源指示灯 (3) 位于“Off”位置时，低音扬声器关闭；位于“On”位置时，低音扬声器打开。电源指示灯首先变红（待机 模式）。低音扬声器的接收器接收到信号之后，自动从待机模式切换至正常模式，电源指示灯变绿。如 果低音扬声器在 15 分钟内未再接收到信号，则自动切换至待机模式。如果设备长时间不使用，应将电 源开关置于“Off”位置。 线性输入口(4) 接收器/放大器(立体声运作)低电平输出的连接见图2。 带低电平超低音音箱输出的AV-接收器/放大器的连接见图3。 如要连接 Cinch 低频电缆（不包含在供货范围内），请使用供货范围内包含的 Cinch L 型适配器。 电平调节器 (1) 用这个调节器在低音区调出您喜欢的音量:

1. 将您放大器上的低音调节器调到中间位置(线性)。

2. 非常重要: 将电平调至最左限度 (最小音量)。

3. 播放音乐，然后用放大器调节器调出您最喜欢的音量。

4. 用电平调节器将低音电平调到您最喜欢的音量。34

分频调节器 (2) 用于调节您的超低音音箱所能运作的最高频率。当它同书架式喇叭组合运作时，应将频率调在大约 100赫–150赫，如果是使用站立式喇叭，那么调在 50赫–100赫为佳。

音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用傢俱護理噴蠟或相關的產品在音 箱表面上.

New Phalanx 203F 配置: Powered subwoofer 装 配： 200 cm bass radiator 输出功率 RMS / 最大Max.: 120 / 220 瓦 频率范围: 24 – 150 赫 分频点: 50 – 150赫,可调节 尺寸 (宽x高x长): 380 x 160 x 480毫米
