РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Phalanx 203 F HECO

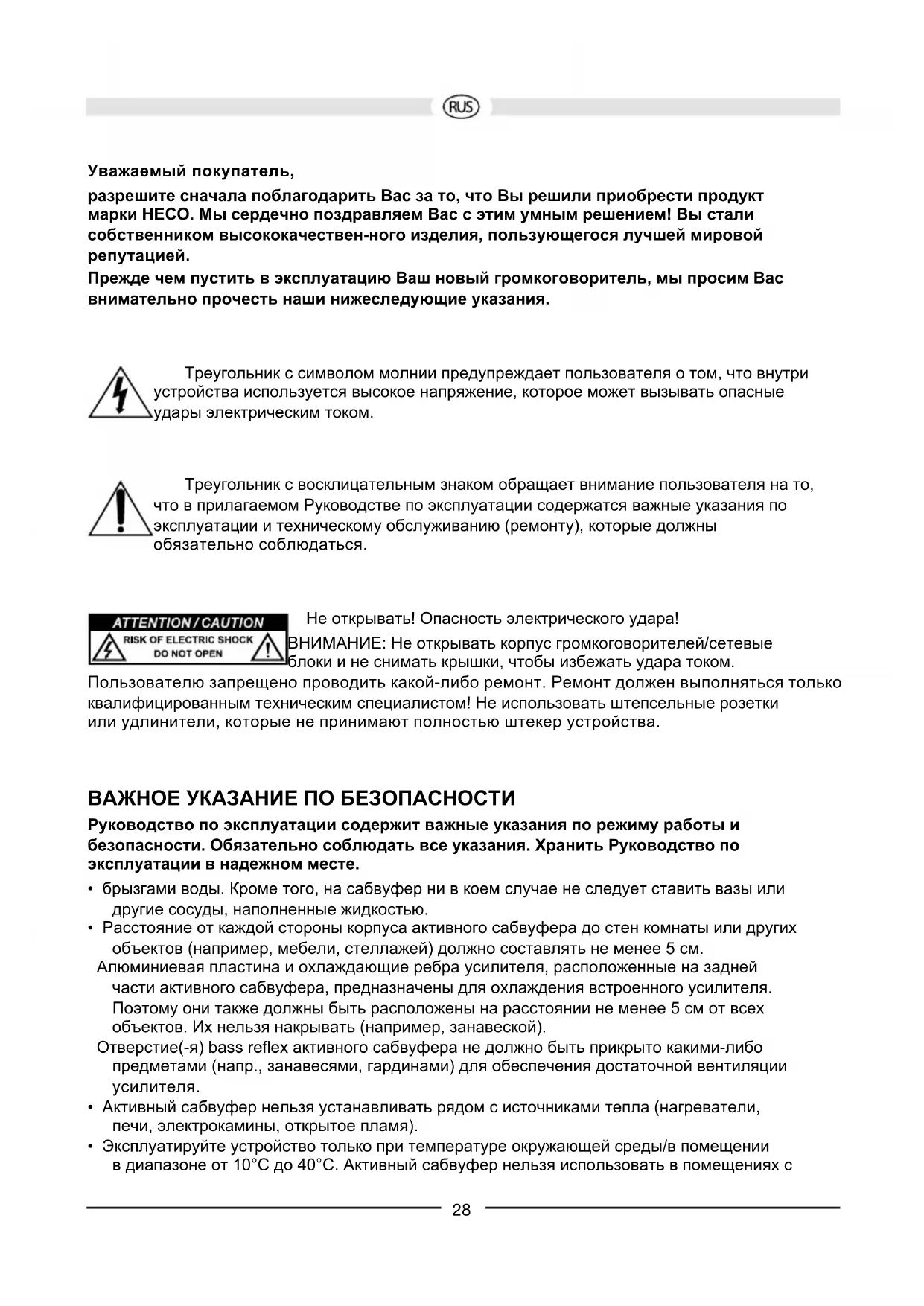

Треугольник с символом молнии предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может вызывать опасные удары электрическим током. Треугольник с восклицательным знаком обращает внимание пользователя на то, что в прилагаемом Руководстве по эксплуатации содержатся важные указания по эксплуатации и техническому обслуживанию (ремонту), которые должны обязательно соблюдаться. Не открывать! Опасность электрического удара! ВНИМАНИЕ: Не открывать корпус громкоговорителей/сетевые блоки и не снимать крышки, чтобы избежать удара током. Пользователю запрещено проводить какой-либо ремонт. Ремонт должен выполняться только квалифицированным техническим специалистом! Не использовать штепсельные розетки или удлинители, которые не принимают полностью штекер устройства.

• брызгами воды. Кроме того, на сабвуфер ни в коем случае не следует ставить вазы или другие сосуды, наполненные жидкостью.

• Расстояние от каждой стороны корпуса активного сабвуфера до стен комнаты или других объектов (например, мебели, стеллажей) должно составлять не менее 5 см. Алюминиевая пластина и охлаждающие ребра усилителя, расположенные на задней части активного сабвуфера, предназначены для охлаждения встроенного усилителя. Поэтому они также должны быть расположены на расстоянии не менее 5 см от всех объектов. Их нельзя накрывать (например, занавеской). Отверстие(-я) bass reex активного сабвуфера не должно быть прикрыто какими-либо предметами (напр., занавесями, гардинами) для обеспечения достаточной вентиляции

• Активный сабвуфер нельзя устанавливать рядом с источниками тепла (нагреватели, печи, электрокамины, открытое пламя).

• Эксплуатируйте устройство только при температуре окружающей среды/в помещении в диапазоне от 10°C до 40°C. Активный сабвуфер нельзя использовать в помещениях с29 повышеной влажностью.

• Не ставьте на активный сабвуфер предметы, являющиеся источниками открытого огня (например, свечи).

• Не дотрагиваться до сетевого кабеля и не подключать его влажными руками.

• Сетевой кабель должен находиться на достаточном расстоянии от отопительных

• Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.

• Ни в коем случае не класть на сетевой кабель тяжёлые предметы.

• Сетевая вилка всегда должна быть свободно доступной.

• Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара молнией и повышенного напряжения.

• Не используйте чистящие средства или химические растворители, так как они могут повредить поверхность.

• Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды опасности.

Человеческое ухо не может определить местонахождение в помещении воспроизводимого сабвуфером частотного диапазона, поэтому установка, в общем, не представляет собой проблемы. Но размещение вблизи от фронтальных динамиков, как правило, имеет преимущества. New Phalanx 203F – это компактный сабвуфер, который можно устанавливать как горизонтально, так и вертикально или монтировать на стене. Благодаря плоской конструкции сабвуфер также можно легко размещать в стесненных условиях, напр., под мебелью (стенкой, диваном). При этом нужно следить, чтобы рефлексные отверстия оставались свободными, то есть чтобы их не закрывала стена или какие-либо предметы. Рабочий дисплей (3b) должен оставаться в зоне

При вертикальном расположении сторона, в которой встроен динамик и усилитель, должна указывать к стене. В этом случае резиновые ножки служат дистанционными упорами. На нижней стороне нужно наклеить резиновые подкладки из комплекта поставки (см. рис. 4). Для надежной фиксации на стене крепежные скобы из комплекта поставки прикручиваются четырьмя шурупами к нижней стороне. В этом случае сабвуфер подвешивается за подходящие шурупы (не входят в комплект поставки), которые должны быть горизонтально на расстоянии 326 мм надежно вкручены в стену (см. рисунок 5). Используйте только такие шурупы, которые подходят для материала стены и веса сабвуфера!

Так как речь идет о сабвуфере со встроенным усилителем, его необходимо подключить к линии электросети с помощью приложенного силового кабеля. Сабвуфер можно эксплуатировать при напряжении в сети от 100 В до 240 В (50-60 Гц).

В положении „Off“ сабвуфер выключен, а в положении „On“ включен. Светодиод сначала загорается красным (режим ожидания). Когда сабвуфер получает сигнал от ресивера, он автоматически переходит из режима ожидания в нормальный режим, при этом светодиод загорается зеленым. Если сабвуфер больше не получает сигнал, он примерно через 15 минут автоматически переходит в режим ожидания. Если сабвуфер не будет достаточно долго использоваться, выключатель следует переключить в положение „Off“.

Для подключения выходов низкого уровня ресивера/усилителя (стерео-режим) смотри рисунок 2. Для подключения к AV-ресиверу с выходом низкого уровня на сабвуфер смотри рис. 3. Для подключения кабеля Cinch NF (не входит в комплект поставки) используйте входящий в комплект поставки переходник Cinch L.

С помощью этого регулятора можно установить громкость в диапазоне низких частот согласно Вашему желанию следующим образом:

1. Регулятор уровня низких частот усилителя привести в среднее положение (лин.)

3. Включить музыку и с помощью регулятора усилителя повысить громкость до желаемого

4. С помощью регулятора уровня установить уровень низких частот на желаемую громкость.

С помощью этого регулятора рекомендуем установить самую высокую частоту, на которой сабвуфер может работать. В комбинации с громкоговорителями для полок, частоту рекомендуется установить на 100Гц – 150Гц, если же применяются динамики для пола, то рекомендуется установка на 50Гц – 100 Гц.

Поверхности же рекомендуется очищать с помощью мягких универсальных чистящих31 средств, т. е. ни в коем случае не применять политуру для мебели или т. п. TEХниЧеские Данные New Phalanx 203F Конфигурация: активный сабвуфер Комплектация 200 мм bass radiator Выходная мощность RMS/макс.: 120 / 220 Ватт Диапазон частот: 24 – 150 Гц Разделительная частота: 50 – 150 Гц регулируема Размеры (Ш x В x Г.): 380 x 160 x 480 мм Принадлежности: Сетевой кабель Возможны технические изменения.32
