РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ New Phalanx 302A HECO

Fördelningsfrekvenskontroll (2) Härmed bör du ställa in den högsta frekvensen som subwoofern kan arbeta med. I kombination med hyllhögtalare bör frekvensen ställas in på 50 Hz – 150 Hz, om stående högtalare används kan en inställning mellan 50 Hz – 100 Hz rekommenderas. Fasreglering (3) I normalfall ska fasregleringen stå på 0°. I vissa fall kan det vara lämpligt att variera fasen mellan 0° och 180° (t ex vid långt avstånd mellan subwoofern och front-satelliterna eller vid dålig akustik i rummet). Generellt gäller: Fasomkopplaren står i rätt läge när grundtonen låter mest naturlig. Bass EQ-reglage (4) Nivån för det undre basområdet kring ungefär 35 Hz (New Phalanx 302A)/40 Hz (New Phalanx 202A) kan varieras med 0 - 6 dB med hjälp av detta reglage. Därmed kan de låga bastonerna lätt anpassas till rummet och till dina individuella önskemål. Säkring (10) Endast säkringar av den typ som anges i den påtryckta triangeln bredvid säkringshållaren på förstärkarens baksida får användas. SKÖTSEL Torka av ytorna med ett rengöringsmedel för hushållsbruk, använd alltså aldrig möbelpolish eller liknande. TEKNISKA DATA New Phalanx 302A New Phalanx 202A Konguration: Aktiv subwoofer Aktiv subwoofer Bestyckning: 30 cm woofer 30 cm bass-radiator 20 cm woofer 20 cm bass-radiator Utgångseffekt RMS/Max.: 250 / 400 W 220 / 350 W Frekvensområde: 18 – 150 Hz 20 – 150 Hz Delningsfrekvens: 50 – 150 Hz inställbar 50 – 150 Hz inställbar Mått (BxHxD): 380 x 442 x 435 mm 270 x 285 x 305 mm Tillbehör: Nätkabel Nätkabel VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR.28 Уважаемый покупатель, разрешите сначала поблагодарить Вас за то, что Вы решили приобрести продукт марки HECO. Мы сердечно поздравляем Вас с этим умным решением! Вы стали собственником высококачествен-ного изделия, пользующегося лучшей мировой репутацией. Прежде чем пустить в эксплуатацию Ваш новый громкоговоритель, мы просим Вас внимательно прочесть наши нижеследующие указания. Треугольник с символом молнии предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может вызывать опасные удары электрическим током. Треугольник с восклицательным знаком обращает внимание пользователя на то, что в прилагаемом Руководстве по эксплуатации содержатся важные указания по эксплуатации и техническому обслуживанию (ремонту), которые должны обязательно соблюдаться. Не открывать! Опасность электрического удара! ВНИМАНИЕ: Не открывать корпус громкоговорителей/сетевые блоки и не снимать крышки, чтобы избежать удара током. Пользователю запрещено проводить какой-либо ремонт. Ремонт должен выполняться только квалифицированным техническим специалистом! Не использовать штепсельные розетки или удлинители, которые не принимают полностью штекер устройства. ВАЖНОЕ УКАЗАНИЕ ПО БЕЗОПАСНОСТИ Руководство по эксплуатации содержит важные указания по режиму работы и безопасности. Обязательно соблюдать все указания. Хранить Руководство по эксплуатации в надежном месте.

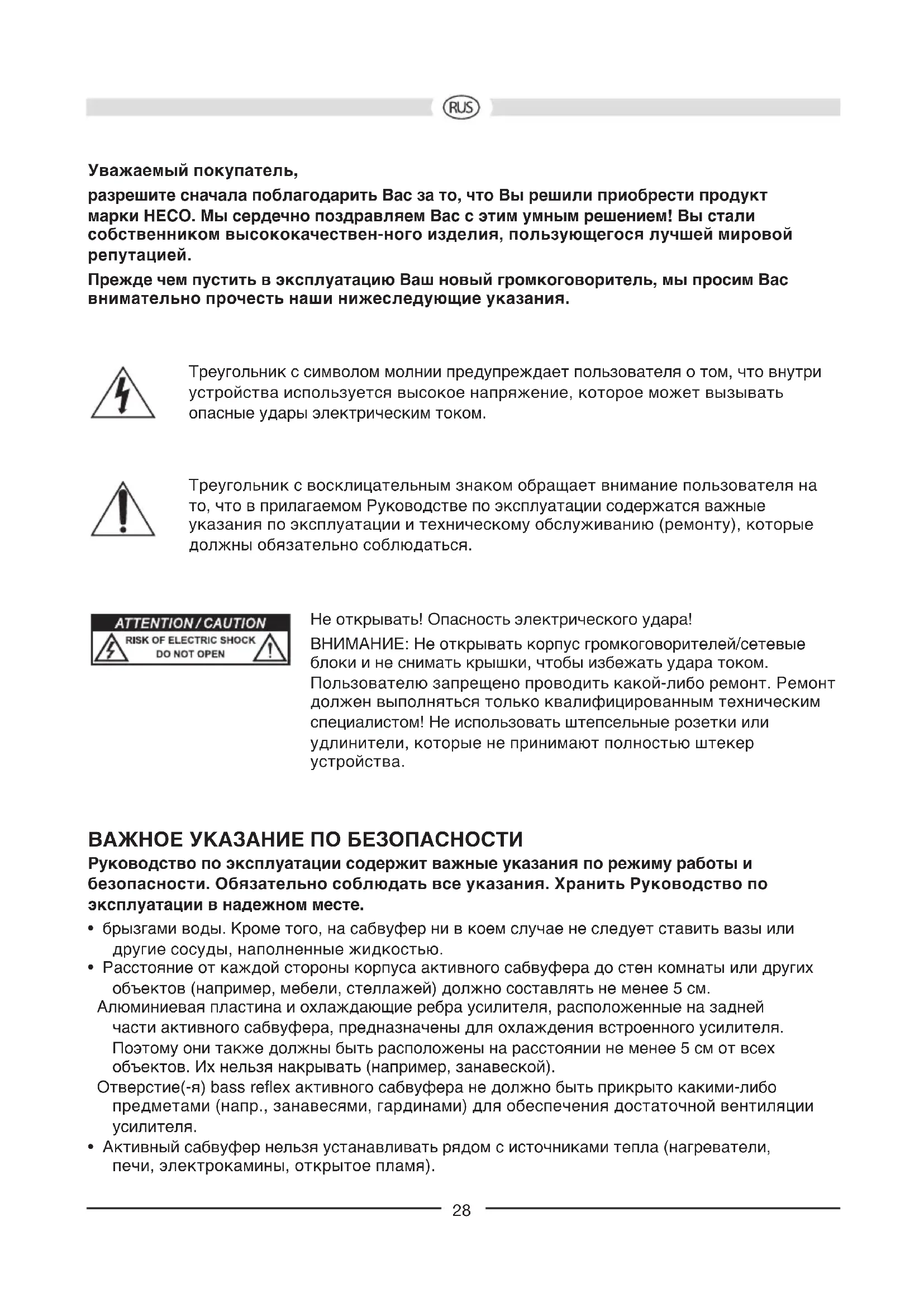

• брызгами воды. Кроме того, на сабвуфер ни в коем случае не следует ставить вазы или другие сосуды, наполненные жидкостью.

• Расстояние от каждой стороны корпуса активного сабвуфера до стен комнаты или других объектов (например, мебели, стеллажей) должно составлять не менее 5 см. Алюминиевая пластина и охлаждающие ребра усилителя, расположенные на задней части активного сабвуфера, предназначены для охлаждения встроенного усилителя. Поэтому они также должны быть расположены на расстоянии не менее 5 см от всех объектов. Их нельзя накрывать (например, занавеской). Отверстие(-я) bass reflex активного сабвуфера не должно быть прикрыто какими-либо предметами (напр., занавесями, гардинами) для обеспечения достаточной вентиляции

• Активный сабвуфер нельзя устанавливать рядом с источниками тепла (нагреватели, печи, электрокамины, открытое пламя).29

• Эксплуатируйте устройство только при температуре окружающей среды/в помещении в диапазоне от 10°C до 40°C. Активный сабвуфер нельзя использовать в помещениях с повышеной влажностью.

• Не ставьте на активный сабвуфер предметы, являющиеся источниками открытого огня (например, свечи).

• Не дотрагиваться до сетевого кабеля и не подключать его влажными руками.

• Сетевой кабель должен находиться на достаточном расстоянии от отопительных

• Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить.

• Ни в коем случае не класть на сетевой кабель тяжёлые предметы.

• Сетевая вилка всегда должна быть свободно доступной.

• Если прибор длительное время (напр., в отпуске) не используется, следует отсоединить сетевой штекер от сети питания. Прибор следует также отсоединять от сети питания во время грозы. Тем самым предотвращается повреждение от удара молнией и повышенного напряжения.

• Не используйте чистящие средства или химические растворители, так как они могут повредить поверхность.

• Ремонтные работы должны всегда выполняться квалифицированными специалистами, так как иначе может возникнуть опасное высокое напряжение или другие виды

Человеческое ухо не может определить местонахождение в помещении воспроизводимого сабвуфером частотного диапазона, поэтому установка, в общем, не представляет собой проблемы. Но расположение перед местом слушания вблизи фронтальных громкоговорителей является всё же более благоприятным. Кроме того Вы должны следить за тем, чтобы расстояние к предметам и стенам составляло со стороны - не менее 20 см, а сзади - не менее 20 см, иначе воспроизведение низких тонов может быть нарушено. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ САБВУФЕРА (РИСУНОК 1) Подключение к электросети (11), переключатель напряжения сети (8) Так как речь идет о сабвуфере со встроенным усилителем, его необходимо подключить к линии электросети с помощью приложенного силового кабеля. Переключатель сетевого напряжения устанавливается на заводе-изготовителе на 230 В для применения в европейских странах. Очень важно: Подключение сабвуфера в положении 120 В к сети с напряжением 230 В неизбежно приводит к разрушению встроенного усилителя!30 Переключатель режимов (6), Индикатор режимов (5), Выключатель питания (9) Выключатель питания - ON Выключатель питания OFF Переключатель режимов - ON Сабвуфер работает в продолжительном режиме, светодиод светится зелёным светом. Благоприятная настройка для воспроизведения программ с длительными тихими пассажами (предотвращается непреднамеренное отключение сабвуфера).

Если устройство не используется

следует выбрать этот вариант

Переключатель режимов - AUTO Автоматическое включение/выключение активизировано (рекомендуемый режим). Как только сабвуфер получает сигнал от ресивера, он включается автоматически, светодиод светится зелёным свето. Если сигнал на сабвуфер больше не поступает, он через несколько минут автоматически переключается в режим готовности, светодиод горит красным. Линейные входы (7) Для подключения выходов низкого уровня ресивера/усилителя (стерео-режим) смотри рисунок 2. Для подключения к AV-ресиверу с выходом низкого уровня на сабвуфер смотри рис. 3. Регулятор уровня (1) С помощью этого регулятора можно установить громкость в диапазоне низких частот согласно Вашему желанию следующим образом:

1. Регулятор уровня низких частот усилителя привести в среднее положение (лин.)

2. Очень важно: Регулятор уровня повернуть до левого упора (самая низкая

3. Включить музыку и с помощью регулятора усилителя повысить громкость до желаемого

4. С помощью регулятора уровня установить уровень низких частот на желаемую громкость.

Регулятор разделительной частоты (2) С помощью этого регулятора рекомендуем установить самую высокую частоту, на которой сабвуфер может работать. В комбинации с громкоговорителями для полок, частоту рекомендуется установить на 50Гц – 150Гц, если же применяются динамики для пола, то рекомендуется установка на 50Гц – 100 Гц.31 Фазорегулятор (3) Обычно фазорегулятор должен стоять на 0°. Однако, в редких случаях, более целесообразным может оказаться варьировка фазы между 0° и 180° (например, при большой отдалённости сабвуфера от фронтальных сателлитов или при неблагоприятных акустических свойствах помещения). Универсальным является правило: Правильной позицией является та, при которой нижний диапазон основных тонов звучит наиболее естественно. Регулятор Bass EQ (4) При помощи этого регулятора нижний диапазон басов прибл. в районе 35Гц (New Phalanx 302A)/40Гц (New Phalanx 202A) может изменяться по уровню на 0 - 6 Дб. Это значительно облегчает индивидуальную настройку нижних басов в зависимости от помещения и личного вкуса. Предохранитель (10) Применять разрешено только тот тип предохранителя, который указан на задней стороне усилителя рядом с держателем предохранителя.

Поверхности же рекомендуется очищать с помощью мягких универсальных чистящих средств, т. е. ни в коем случае не применять политуру для мебели или т. п. TEХНИЧЕСКИЕ ДАННЫЕ New Phalanx 302A New Phalanx 202A Конфигурация: активный сабвуфер активный сабвуфер Комплектация 30 cm woofer 30 cm bass radiator 20 cm woofer 20 cm bass radiator Выходная мощность RMS/макс.: 250 / 400 Ватт 220 / 350 Ватт Диапазон частот: 18 – 150 Гц 20 – 150 Гц Разделительная частота: 50 – 150 Гц регулируема 50 – 150 Гц регулируема Размеры (Ш x В x Г.): 380 x 442 x 435 мм 270 x 285 x 305 мм Принадлежности: Сетевой кабель Сетевой кабель Возможны технические изменения.32
