Produkttyp	Aktiver Subwoofer
Marke	Heco
Modell	New Phalanx 302A
Konfiguration	Aktiver Subwoofer mit passivem Strahler
Lautsprecher	30 cm (12 Zoll) Tieftöner
Passivstrahler	30 cm (12 Zoll)
RMS-Ausgangsleistung	250 Watt
Maximale Ausgangsleistung	400 Watt
Frequenzgang	18 - 150 Hz
Einstellbare Trennfrequenz	50 - 150 Hz
Phasenregelung	0° bis 180°
Bass-EQ-Einstellung	0 - 6 dB bei 35 Hz
Abmessungen (B x H x T)	380 x 442 x 435 mm
Stromversorgung	Netz, Umschalter 230 V / 120 V
Sicherung	Am Verstärker angegebener Typ
Standby-Verbrauch	Auto-Modus: Automatische Bereitschaft
Eingänge	Niederpegel (RCA)
Mitgeliefertes Zubehör	Netzkabel
Garantie Lautsprecher	5 Jahre
Garantie Verstärker	2 Jahre
Reinigung	Mildes Haushaltsreinigungsmittel
Betriebstemperatur	10°C bis 40°C

Häufig gestellte Fragen - New Phalanx 302A HECO

Wie hoch ist die Leistung des Heco New Phalanx 302A?

Die RMS-Leistung beträgt 250 Watt, mit einer maximalen Leistung von 400 Watt.

Wie schließe ich den Subwoofer an einen Verstärker an?

Verwenden Sie einen dedizierten Subwoofer-Ausgang (RCA) Ihres AV-Receivers oder einen Niederpegelausgang für Stereo-Betrieb. Schließen Sie das Kabel an den Line-Eingang des Subwoofers an.

Was ist die ideale Trennfrequenz für diesen Subwoofer?

Die Trennfrequenz ist von 50 bis 150 Hz einstellbar. Für Standlautsprecher stellen Sie zwischen 50 und 100 Hz ein; für Regallautsprecher zwischen 50 und 150 Hz.

Wie stelle ich die Lautstärke des Subwoofers ein?

Stellen Sie zuerst die Lautstärke des Verstärkers auf Mittelstellung. Drehen Sie die Lautstärke des Subwoofers auf Minimum und erhöhen Sie sie dann allmählich nach Ihrem Geschmack, während Musik abgespielt wird.

Was bedeutet der AUTO-Modus am Betriebsartenschalter?

Im AUTO-Modus schaltet sich der Subwoofer automatisch ein, wenn er ein Signal empfängt, und schaltet nach einigen Minuten ohne Signal in den Bereitschaftsmodus. Die LED leuchtet grün im Betrieb, rot im Standby.

Wie stelle ich die Phase des Subwoofers ein?

Lassen Sie die Phase in der Regel auf 0°. Wenn der Subwoofer weit von den Hauptlautsprechern entfernt ist oder der Raum eine besondere Akustik aufweist, können Sie zwischen 0° und 180° anpassen, um eine natürlichere Wiedergabe zu erzielen.

Welche Wartung ist für den Subwoofer erforderlich?

Reinigen Sie die Oberflächen mit einem milden Haushaltsreiniger. Verwenden Sie niemals Möbelpolitur oder chemische Lösungsmittel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie nicht das Gehäuse (Stromschlaggefahr). Vermeiden Sie Wasserspritzer. Lassen Sie mindestens 5 cm Platz um den Subwoofer für die Belüftung. Trennen Sie das Gerät bei Gewitter oder längerem Nichtgebrauch vom Netz.

Wie lautet die Garantie für den Heco New Phalanx 302A?

Heco gewährt 5 Jahre Garantie auf die Lautsprecher und 2 Jahre auf den integrierten Verstärker, gerechnet ab dem Kaufdatum durch den Erstbesitzer.

Welches Zubehör wird mit dem Subwoofer mitgeliefert?

Der Subwoofer wird mit einem Netzkabel geliefert. Es wird kein Audiokabel mitgeliefert.

BEDIENUNGSANLEITUNG New Phalanx 302A HECO

BEDIENUNGSCANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

HECO®

Bitte führten Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

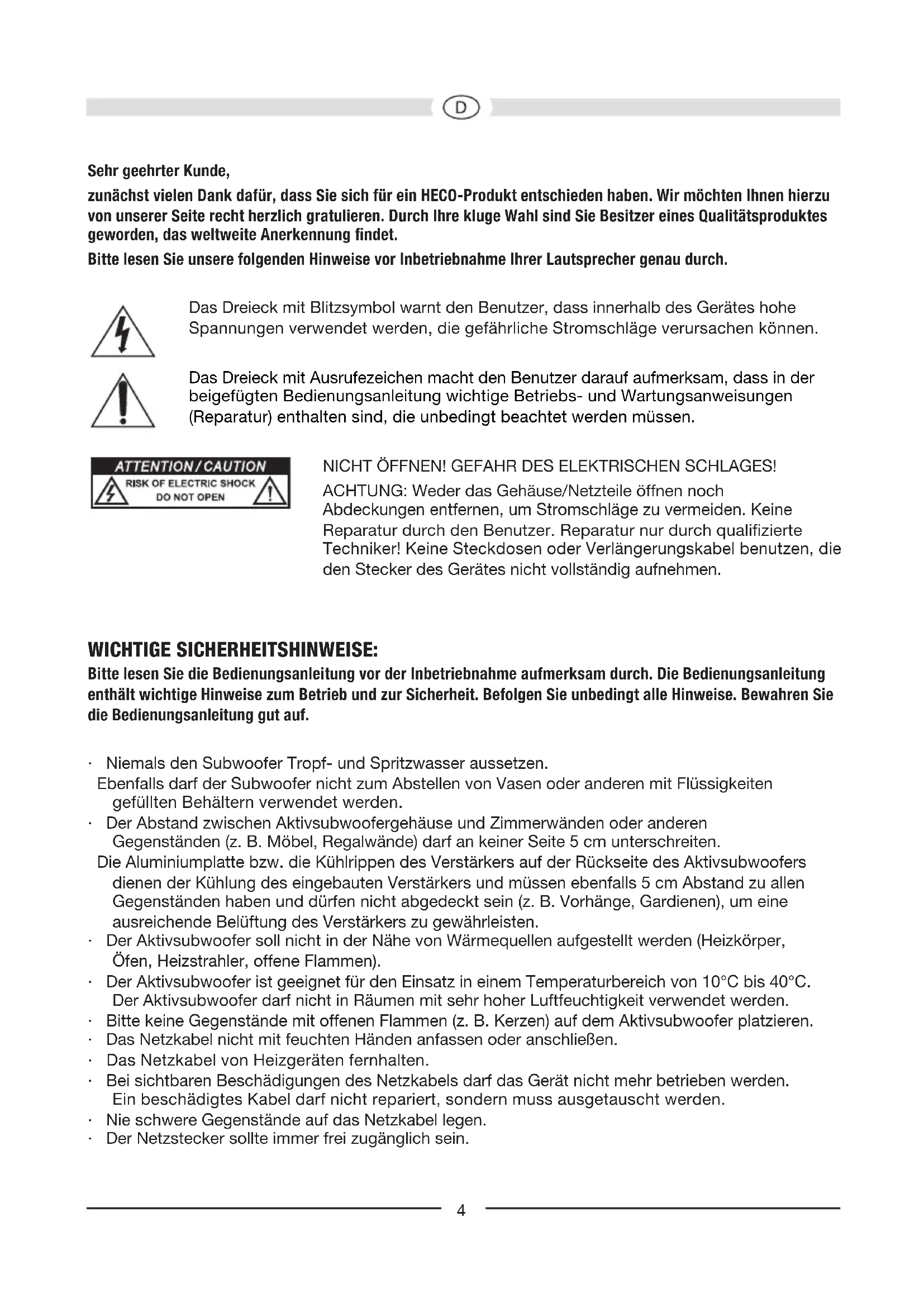

Sehr geehrter Kunde,

zunachst vielen Dank dafür, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennungfindet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Laatsprecher genau durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigeführten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

NICTOTFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!

ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckungen entfern, um Stromschlage zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

WICHTIGE SICHERHEITSHINWEISE:

Bitte lessen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthalt wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.
  Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten gefüllten Behältern verwendet werden.
• Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen (z. B. Möbel, Regalwände) darf an keiner Seite 5 cm untersreiben.
  Die Aluminiumplatte bzw. die Kührippen des Verstärkers auf der Rückseite des Aktivsubwooferds dieren der Kuhlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen haben und)dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine ausreichende Belüftung des Verstärkers zu gewährleisten.
• Der Aktivsubwoofer soll nicht in der Höhe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen).
• Der Aktivsubwoofer ist geeignet fur den Einsatz in einem Temperaturbereich von 10^ bis 40^ . Der Aktivsubwoofer darf nicht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.
• Bitterkeine Gegenstandemit offenen Flammen (z.B.Kerzen) auf dem Aktivsubwoofer platzieren.
  Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.
  Das Netzkabel von Heizgeräten fernhalten.
• Bei sightbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabelarficht repariert,sondern muss ausgetauscht werden.
• Nie schwere Gegenstände auf das Netzkabel legen.

• Der Netzstecker sollte immer frei zugänglich sein.

• Wird das Gerät langere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden können.
• Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr räumlich nicht ortbar, deshalb ist die Aufstellung im allgemeinen unproblematisch. Eine Platzierung vor dem Hörplatz in der Höhe der Frontlautsprecher ist jedoch vorzuziehen. Weiterhin sollen den Sie darauf achten, dass der Abstand zu Gegenständen und Wänden seitlich und nach hinten mindestens 20 cm beträgt, da sonst die Basswiedergabe beeinträchtigt werden kann.

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (11), Netzpannungswahlschalter (8)

Da es sich um einen Subwoofer mit eingebautem Veränder handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden. Der Netzspannungswahlschafter ist ab Werk auf 230 V für die Verwendung im europäischen Raum eingestellt.

Sehr wichtig: Wird der Subwoofer in 120 V-Stellung an das 230 V Netz angeschlossen, führt dies zwangslaufig zur Zerstörung des eingebauten Verständerkers!

Betriebsmodus-Schalter (6), LED-Betriebszustandsanzeige (5), Power Schalter (9)

	Power-Schalter ON Power-Schalter OFF
BETRIEBSMODUS-Schalter ON	Subwoofer im Dauerbetrieb, die LED leuchtet grün. Günstige Einstellung für die Wiedergabe von Programmen mit langen leisen Passagen (ein unbeabsichtigtes Ausschalten des Subwoofer wird verhindert).	Der Subwoofer ist ausgeschaltet; Die LED ist aus. Wird das Gerät längerere Zeit nicht benutzt, sollen diese Einstellung gewählt werden
BETRIEBSMODUS-Schalter AUTO	Die automatische Ein-/Ausschaltung ist aktiviert (empfohlene Einstellung). Erhalt der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch ein, die LED leuchtet grün. Erhalt der Subwoofer kein Signal mehr, schaltet er nach weniger Minuten automatisch wieder in den Standby-Betrieb. Die LED leuchtet dann rot.

Line Eingänge (7)

Zum Anschluss an Niederpegelausgabe eines Receivers/Verständerkers (Stereo-Betrieb) siehe Bild 2. Zum Anschluss an einen AV-Receiver mit Niederpegel-Subwooferausgang siehe Bild 3.

Pegelregler (1)

Mit thisem Regler stellen Sie die Lautstärke im Bassbereich nach ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Veränder wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Trennfrequenzregler (2)

Hiermit stellen Sie die hochste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regallautsprechern sollen die Frequenz auf 50...150 Hz eingestellt werden,kommen Standlautsprecher zum Einsatz, ist eine Einstellung von 50Hz - 100Hz sinnvoll.

Phasenregler (3)

Im Normalfall sollte der Phasenregler auf 0^ eingestellt werden. In seltenen Fällen kann es jedoch von Vorteil sein, die Phase zwischen 0^ und 180^ zu variieren (z.B. bei großer Entfernung des Subwoofers zu den Front-Satelliten oder bei ungünstigen akustischen Eigenschaften des Raumes). Generell gilt: Die Stellung, bei der der untere Grundtonbereich am natürlichsten klingt, ist die Richtige.

Bass EQ Regler (4)

Der untere Bassbereich um ca. 35 Hz (New Phalanx 302A) bzw. 40 Hz (New Phalanx 202A) kann durch diesen Regler um 0 - 6 dB im Pegel variiert werden. Eine Anpassung des Tiefbasses an den Raum aber auch an den persönlichen Geschmack ist so möglich.

Sicherung (10)

Als Sicherungarf nur der Typ verwendet werden, der auf der Rückseite des Verstärkers befind dem Sicherungshalter angegeben ist.

PFLEGE

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Mobelpitur o. ä.

TECHNISCHE DATEN

New Phalanx 302A New Phalanx 202A

Konfiguration: aktiver Kompakt-Subwoofer aktiver Kompakt-Subwoofer

Bestückung: 30 cm Langhubwoofer, 20 cm Langhubwoofer,

30 cm Bassradiator

20 cm Bassradiator

Ausgangsleistung RMS/Max.: 250 / 400 Watt 220 / 350 Watt

Frequenzbereich: 18 - 150 Hz 20 - 150 Hz

Trennfrequenz: 50 - 150Hz regelbar 50 - 150Hz regelbar

MaBe (BxHxT): 380 x 442 x 435 mm 270 x 285 x 305 mm

Zubehor: Netzkabel Netzkabel

Technische Änderungen vorbehalten.

Dear Customer,

SUBWOOFERNS REGLAGE (BILD 1)

Nätanslutting (11), väljaromkopplare für natspanning (8)

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe

Qualitätsstandard ermöglich es für HECO HiFi-Lautsprecher 5 Jahre und für HECO HiFi-Elektronik 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.

2. Wahrend der Garantiezeit beseitigen wir etwaige Mangel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäß Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an Ihren Fachhandler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beiliegt die Kaufquittung beigeufigt ist.

5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleibeite • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrer Handel reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame

Einwirkung entstanden sind. - Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

GB

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!
