BEDIENUNGSANLEITUNG Phalanx 203 F HECO

Bitte führten Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

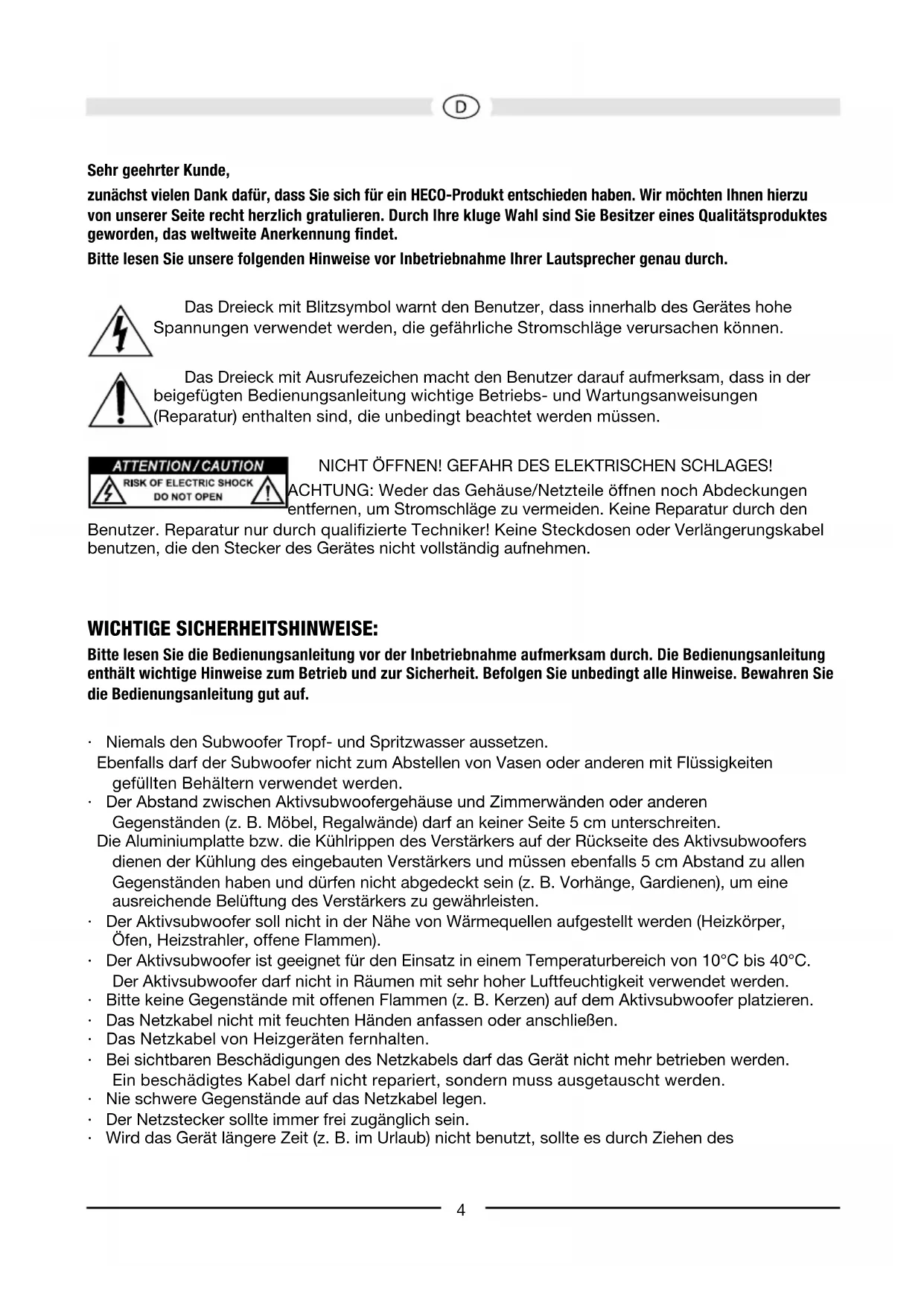

Sehr geehrter Kunde,

zunachst vielen Dank dafür, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennungfindet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher genau durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursichen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefugten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

NICT ÖFFNEN! GEFAHR DES ELEKTRISCHEN SCHLAGES!

ACHTUNG: Weder das Gehäuse/Netzeile öffnen noch Abdeckungen entfern, um Stromschläge zu vermeiden. Keine Reparatur durch den

Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnahmen.

WICHTIGE SICHERHEITSHINWEISE:

Bitte lessen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthalt wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.

• Niemals den Subwoofer Tropf- und Spritzwasser aussetzen.
  Ebenfalls darf der Subwoofer nicht zum Abstellen von Vasen oder anderen mit Flüssigkeiten gefüllten Behältern verwendet werden.
• Der Abstand zwischen Aktivsubwoofergehäuse und Zimmerwänden oder anderen Gegenständen (z. B. Möbel, Regalwände) darf an keiner Seite 5 cm untersreiter
  Die Aluminiumplatte bzw. die Kuhlrippen des Verstärkers auf der Rückseite des Aktivsubwooferers dieren der Kuhlung des eingebauten Verstärkers und müssen ebenfalls 5 cm Abstand zu allen Gegenständen haben und dürfen nicht abgedeckt sein (z. B. Vorhänge, Gardienen), um eine ausreichende Belüftung des Verstärkers zu gewährleisten.
• Der Aktivsubwoofer soll nicht in der Höhe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen).
• Der Aktivsubwoofer ist geeignet für den Einsatz in einem Temperaturbereich von 10^ bis 40^ . Der Aktivsubwooferarficht in Räumen mit sehr hoher Luftfeuchtigkeit verwendet werden.
  -itte keine Gegenstande mit offenen Flammen (z. B. Kerzen) auf dem Aktivsubwoofer platzieren.
  Das Netzkabel nicht mit feuchten Händen anfassen oder anschließen.
  Das Netzkabel von Heizgeräten fernhalten.
• Bei sightbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabelarf nicht repariert, sondern muss ausgetauscht werden.
• Nie schwere Gegenstände auf das Netzkabel legen.
• Der Netzstecker sollte immer frei zugänglich sein.
• Wird das Gerät langere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen des

Netzsteckers vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden können.
• Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

AUFSTELLUNG

Der vom Subwoofer wiedergegebene Frequenzbereich ist für das menschliche Ohr nicht ortbar, deshalb ist die Aufstellung im Allgemeinen unproblematisch. Eine Platzierung in der Höhe der Frontlautsprecher ist jedoch meinst vorteilchaft. Der New Phalanx 203F ist ein kompakter Subwoofer, der sowohl waagerecht, als auch senkrecht aufgestellt oder auch an der Wand montiert werden kann.

Waagerechte Aufstellung: Durch die flache Bauform kann der Subwoofer auch bei beengten Platzverhältnissen leicht aufgestellt werden, z.B. unter Möbelstücken (Sideboard, Couch). Dabei ist zu beachten, daß die Reflexrohrre frei bleiben und nicht durch eine Wand oder durch einen sonstigen Gegenstand verdeckt werden. Auch sollte die Betriebsanzeige (3b) sightbar bleiben.

Senkrechte Aufstellung: Bei der senkrechten Aufstellung sollte die Seite, in der der Lautsprecher und der Verstärker eingebaut ist, zu einer Wand zeigen. Die Gummifübe fungieren dann als Abstandshalter. An der Unterseite sollen den beigelegten Gummi-Pads angeklebt werden (siehe Bild 4).

Wandmontage (z.B. hinter einem TV-Flachbildschirm): Zur sicheren Arretierung an der Wand werden die im Lieferumfang enthaltenen Befestigungsbügel mit den vier Schrauben an der Unterseite angeschraubt. Der Subwoofer wird dann mit den Bügeln in geeignete Schrauben (nicht im Lieferumfang enthalten) eingehängt, die waagerecht im Abstand von 326 mm safer in die Wand montiert werden müssen (siehe Bild 5).itte verwenden Sie nur Schrauben, die fur das jeweilige Wandmaterial und fur das Gewicht des Subwoofoers geeignet sind!

Achtung: Der Subwoofer sollte nichtHigher als 30cm über dem Boden oder einer anderen stabilen Flache (Sideboard o.ä.) montiert werden. Des Weiteren sollte der Subwoofer nicht mort aufgehängt werden, an denen sich hauig Personen bewegen (z.B. in der Naine von Turen).

DIE BEDIENUNGSELEMENTE DES SUBWOOFERS (BILD 1)

Netzanschluss (6)

Da es sich um einen Subwoofer mit eingebautem Veränderkarten handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden. Der Subwoofer kann mit Netzspannungen von 100V bis 240V (50-60Hz) betrieben werden.

Power-Schalter (5), Power-LED (3)

In der Stellung „Off" ist der Subwoofer ausgeschelt und in der Stellung „On" eingeschelt. Die Power-LED leuchtet zunachst rot (Standby-Betrieb). Erhalt der Subwoofer ein Signal vom Receiver, schaltet er sich automatisch von Standby- auf Normalbetrieb, die Power-LED leuchtet grün. Erhalt der Subwoofer kein Signal mehr, schaltet er sich nach etwa 15 min. automatisch in den Standby-Betrieb. Wir das Gerät länger Zeit nicht benutzt, sollte der Power-Schalter auf „Off" gestellt werden.

Line Eingänge (4)

Zum Anschluss an Niederpegelausgabe eines Receivers/Verständerkers (Stereo-Betrieb) siehe Bild
2. Zum Anschluss an einen AV-Receiver mit Niederpegel-Subwooferausgang siehe Bild 3. Zum Anschreiben des Cinch NF-Kabels (nicht im Lieferumfang enthalten) benutzen Sieitte die im Lieferumfang enthaltenen Cinch L-Adapter.

Pegelregler (1)

Mit thisem Regler stellen Sie die Lautstärke im Bassbereich nach ihren Wünschen wie folgt ein:

1. Der Bassregler an Ihrem Veränder wird in Mittelstellung (linear) gebracht.
2. Ganz wichtig: Den Pegelregler auf den linken Anschlag drehen (kleinste Lautstärke).
3. Legen Sie Musik auf und erhöhen Sie die Lautstärke mit dem Regler des Verstärkers auf das gewünschte Maß.
4. Den Basspegel mit dem Pegelregler auf gewünschte Lautstärke bringen.

Trennfrequenzregler (2)

Hiermit stellen Sie die hochste Frequenz ein, bis zu der Ihr Subwoofer arbeitet. In Kombination mit Regalloutsprechern sollen die Frequenz auf 100 - 150 Hz eingestellt werden,kommen Standloutsprecher zum Einsatz, ist eine Einstellung von 50 Hz - 100 Hz sinnvoll.

PFLEGE

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

New Phalanx 203F

Konfiguration: aktiver Kompakt-Subwoofer

Bestückung: 200 mm Woofer,

Ausgangsleistung RMS/Max.: 120 / 220 Watt

Frequenzbereich: 24 - 150 Hz

Trennfrequenz: 50 - 150 Hz, regelbar

MaBe (BxHxT): 380 x 160 x 480 mm

Zubehör:Netzkabel

Technische Änderungen vorbehalte

Dear Customer,

Frequentiebereik: 24 - 150 Hz

SUBWOOFERNS REGLAGE (BILD 1)

Natanslutning (6)

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO

HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglich es für HECO HiFi-Lautsprecher 5 Jahre und für HECO HiFi-Elektronik 2 Jahre Garantie zu gewähren.
Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
2. Wahl und Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäß Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an Ihren Fachhander. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beiliegt die Kaufquittung beigeufigt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleibeite • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrer Handel reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame

Einwirkung entstanden sind. - Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.

• Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!
