BRUKSANVISNING Phalanx 203 F HECO

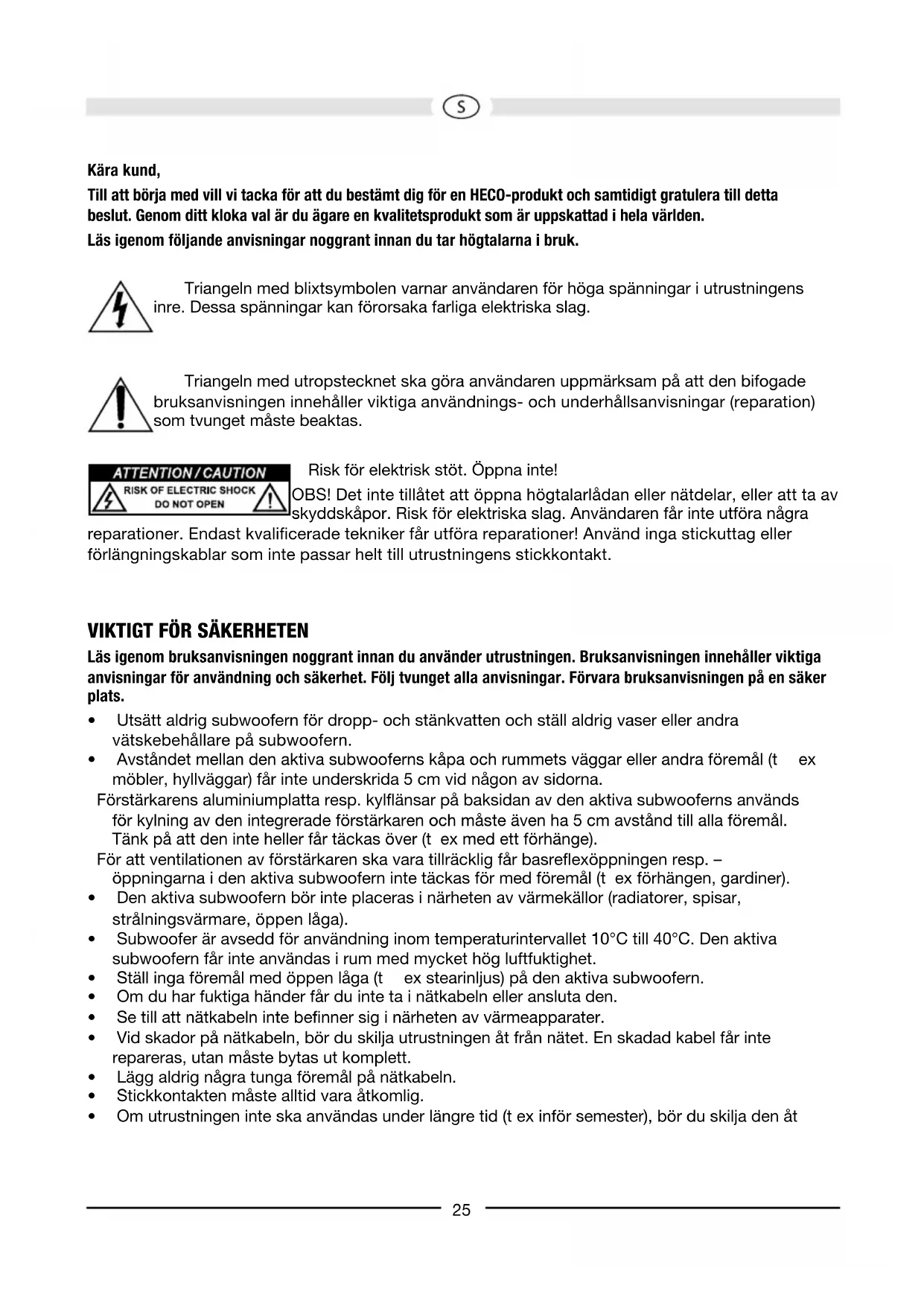

Till att börja med vill vi tacka for att du bestämt dig for en HECO-product och samtidigt gratulera till detta beslut. Genom ditt kloka val ar du aggare en kvalitetsprodukt som ar uppskattad i hela världen.

Lasigenom foljande anvisninger noggrant innan du tar hegtalarna i bruk.

Triangeln med blixtsymbolen varnar användaren for hoga spänninger i utrustningens inre. Dessa spänninger kan fororsaka farliga elektriska slag.

Triangeln med utropstecknet ske gora användaren uppmärksam på att den bifogade bra克斯anvisingen innehäller viktiga användnings- och unterhällsanvisningar (reparation) som tvunget maste beaktas.

Risk for elektrisk stöt. Öppna inte!

OBS! Det inte tillåtet att öppna högtalarådan eller nätdelar, eller att ta avskyddskapor. Risk För elektriska slag. Användaren fär inte utföra nagra

reparationer. Endast kvalificerade tekniker fãr utföra reparationer! Använd inga stickuttag aller förlängningskapablar som inte passar helt till utrustningens stickkontakt.

VIKTIGT FÜR SÄKERHETEN

Läsigen braksanvisingen noggrant innan du anvander utrustningen. Bruksanvisingen innehäller viktiga anvisningar for användning och sakerhet. Folj tvunget alla anvisningar. Förvara braksanvisingen på en saker plats.

• Utsatt aldrig subwoofern for dropp- och stankvatten och ställ aldrig vaser aller andra vatskebehällare på subwoofern.
• Avständet mellan den aktiva subwooferns kapa och rummets vaggar aller andra foremal (t ex mobler, hyllvaggar) fär inte underskrida 5 cm vid nçgon av sidorna.

Förstärkarens aluminiumplatta resp. kylflänsar på baksidan av den aktiva subwooferns används für kylning av den integrERade Förstärkaren och maste även ha 5 cm avstand till alla foremål. Tänk på att den inte heller fär tackas over (t ex med ett forhänge).

Forattventilationenavforstarkarenka varatillrackligfarbasreflexoppingenresp.- oppningarna i den aktiva subwoofern inte tacks for med foremal (texforhagen,gardiner).

• Den aktiva subwoofern bör inte placeras i narheten av värmekällor (radiatorer, spisar, strålningsvärmare, öppen laga).
• Subwoofer ar avsedd for använding inom temperaturintervalt 10^ till 40^ . Den aktiva subwoofern fär inte användas i rummed mycket hög luftfuktigkeit.
  Stall inga foremål med öppen laga (t ex stearinljus) på den aktiva subwoofern.
• Om du har fuktiga händer fär du inte ta i nätkabeln eller ansluta den.
• Se till att nätkabeln inte befinner sig i narheten av varmeapparater.
• Vid skador på nätkabeln, bör du skilja utrustningen Åt frän nitet. En skadad kabel fär inte repareras, utan maste bytas ut komplett.
  Lagg aldrig nagra tunga foremål på nätkabeln.
• Stickkontakten måste alltid vara Åtkomlig.
• Om utrustningen inte sca anvandas under langre tid (tex inför semester), bör du skilja den at

frän elnätet genom att dra ut stickkontakten. Åven vid askväder bör du skilja uutrustningen at frän nätet. Detta sca forhindra skador som kan uppstä av blixtnedslag och översänning.

• Använd inga rengöringsmedel eller kemiska Lossingsmedel. Det finns annars risk for att ytan skadas.
• Reparationer måste alltid utföras av kvalificerade tekniker aftersom det annars finns risk for att man utsäts for farlig hogspanning aller andra faror.

UPPSTÄLLNING

Frekvenserna som subwooern avger kan inte lokaliseras av det manskliga orat, darrfor ar placeringen i de festa fall inte problematisk. En placering i narheten av de framre hogtalarna ar oftas av fordel. New Phalanx 203F ar en kompakt subwoofer som kan placeras vagratt erer uppratt staende eller som kan monteras pa vaggen.

Vagrät placering: tack vare den laga konstruktionen kan subwoofern även placeras i trangau utrymmen, t.ex. under mobler (skap, soffor). Se till att reflexroren forblir fria och ej tacks av en vagg erer andra foremål. Åven driftindikeringen (3b) bör forbli synlig.

Staende placering: vid staende placering bør sidan med den monterade hegtalaren och forstarkaren vara vänd mot en vagg. Gummifotterna fungerar som avstandshallare. De bifogade gummibitarna bør klistras på undersidan (se fig. 4).

Väggmontering (t.ex. bakom en platt TV): für saker arretering mot vöggen bör de bifogade befästningsbyglarna skruvas fast på undersidan med de fyra bifogade skruvarna. Subwoofern hangs sedan upp med byglarna på lämpiga skruvar (ej bifogade) som monteras sakert på vöggen med ett vagratt avständ på 326 mm (se fig. 5). Använd endast skruvar som ar lampade for vaggens konstruktion samt subwooferns vikt!

OBS: subwoofern bör ej monteras högre an 30 cm över golvet eller annan stabil yta (skåp eller dylikt). Dessvidare bör subwoofern ej hangas i områden med mycket rörelse (t.ex. i narheten av dorrar).

Eftersom det handlar om en subwoofer med inbyggd forstarkare, maste den anslutas till nätet med den bifogade kabeln. Subwoofern kan matas med en natspanning mellan 100V och 240V (50-60Hz).

Power-kontroll (5), power-lampa (3)

I lage „Off“ ar subwoofern frankopplad och i lage „On“ tillkopplad. Power-lampan lyser forst rott (standby). Om subwoofern fär en signal frän mottagaren, kopplas den automatiskt om frän standby till normaldrift. Power-lampan lyser gront. Om subwoofern inte mottar nàgon signal, kopplas den automatiskt over till standby after ca 15 minutes. Om subwoofern inte används under langre tid ska power-kontrollen stallas på „Off“.

Line-ingangar (4)

För anslutning till utgangar for lagniva på mottagaren/forstärkaren (stereo-drift), se bild 2. För anslutning till en AV-mottagare med lagniva-subwooferutgang, se bild 3.

Anslut Cinch NF-kabeln (ej bifogad) med den bifogade Cinch L-adaptern.

Volymkontroll (1)

Medenna kontroll ställs ljudstyrkan i basområdet in på foljande satt:

1. Ställ baskontrollen på förstkare i mellanläget (linjärt).
2. OBS! Vrid volymkontrollen till vänster anslag (lögsta ljdystyrka).
3. Lagg på musik och höj ljudstyrkan med Förstärkarens kontroll till önskad niva.
4. Ställ in basen på önskad ljudstyrka med volymkontrollen.

Fördelningsfrekvenskontroll (2)

Härmed bör du ställa in den högsta frekvensen som subwoofern kan arbeta med. I kombination med hyllhögtalare bör frekvensen ställas in på 100 Hz - 150 Hz, om stående högtalare används kan en inställning mellan 50 Hz - 100 Hz rekommenderas.

SKÖTSEL

Torka av ytorna med att rengöringsmedel for hushållsbruk, använd alltså aldrig möbelpolish eller liknande.

TEKNISKA DATA

New Phalanx 203F

Konfiguration: Aktiv subwoofer

Bestyckning: 200mm bass-radiator

Utgangseffekt RMS/Max.: 120 / 220 W

Frekvensområde: 24 - 150 Hz

Delningsfrekvens: 50 - 150 Hz installbar

Matt (BxHxD): 380 x 160 x 480 mm

Tillbehör: Nätkabel

VI FÖRBEHÄLLER OSS RÄTTEN TILL TEKNISKA ANDRINGAR.
