BRUKSANVISNING Phalanx 202A HECO

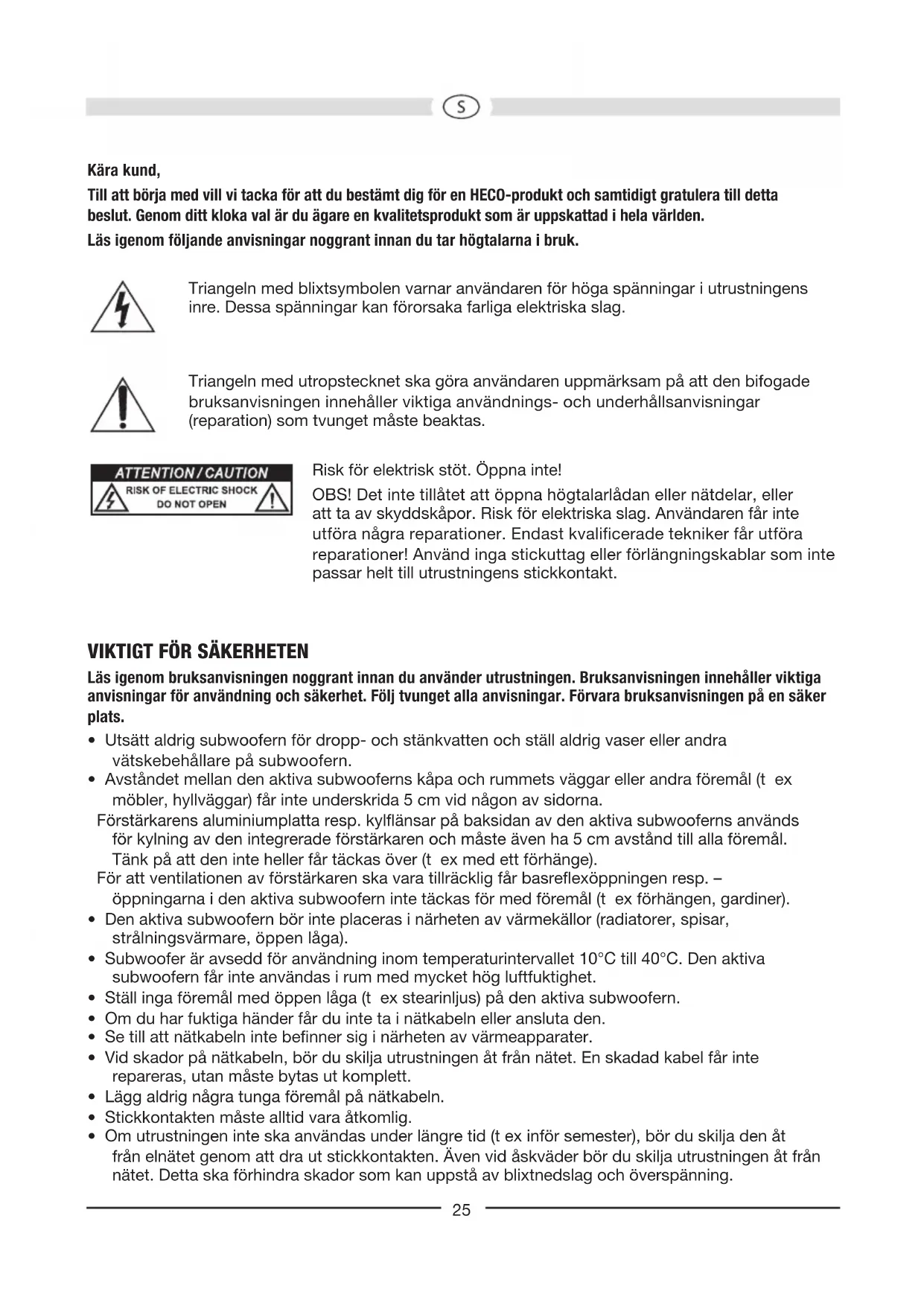

Till att börja med vill vi tacka for att du bestämt dig for en HECO-product och samtidigt gratulera till detta beslut. Genom ditt kloka val ar du aggare en kvalitetsprodukt som ar uppskattad i hela världen.

Lasigenom foljande anvisninger noggrant innan du tar hegtalarna i bruk.

Triangeln med blixtsymbolen varnar användaren for hoga spanninger i utrustningerns inre. Dessa spanninger kan fororsaka farlga elektriska slag.

Triangeln med utropstecknet sca gora användaren uppmärksam på att den bifogade braupsanvisningen innehäller viktiga användnings- och underhällsanvisningar (reparation) som tvunget maste beaktas.

Risk for elektrisk stöt. Öppna inte!

OBS! Det inte tillåt et att öppna högtalarådan eller nätdelar, eller att ta av skyddskapor. Risk För elektriska slag. Användaren fär inte utföra nagra reparationser. Endast kvalificerade tekniker fär utföra reparationser! Använd inga stickuttag eller forlängningskaplar som inte passar helt till utrustningens stickkontakt.

VIKTIGT FÜR SÄKERHETEN

Läsigen braksanvisningen noggrant innan du anvander utrustningen. Bruksanvisningen innehäller viktiga anvisningar for användning och sakerhet. Följ tvunget alla anvisningar. Förvara braksanvisningen på en saker plats.

• Utsatt aldrig subwoofern for dropp- och stänkvatten och ställ aldrig vaser aller andra vatskebehällare på subwoofern.
• Avständet mellan den aktiva subwooferns kapa och rummets vaggar aller andra foremal (t ex mobler, hyllvaggar) fär inte underskrida 5 cm vid nagoon av sidorna.

Förstärkarens aluminiumplatta resp. kylflänsar på baksidan av den aktiva subwooferns används für kylnning av den integrERade Förstärkaren och maste även ha 5 cm avstand till alla foremål. Tänk på att den inte heller fär tackas over (t ex med ett forhänge).

Forattventilationenavforstarkarenka varattllackligfarbasreflexoppingenresp.- oppningarna i den aktiva subwoofern inte tackas formed foremal (t ex forhangen, gardiner).

• Den aktiva subwoofern bör inte placeras i narheten av varmekällor (radiatorer, spisar, strålningsvarmare, öppen låga).
• Subwoofer ar avsedd for anvanding inom temperaturintervalt 10^ till 40^ . Den aktiva subwoofern fär inte anvandas i rum med mycket hög luftfuktighet.
• Ställ inga foremål med öppen laga (t ex stearinljus) på den aktiva subwoofern.
• Om du har fuktiga händer fär du inte ta i nätkabeln eller ansluta den.
• Set till att nätkabeln inte befindner sig i narheten av värmeapparater.
• Vid skador på nätkabeln, bör du skilja utrustningen Åt frän nätet. En skadad kabel fär inte repareras, utan maste bytas ut komplett.
  Lagg aldrig nagra tunga foremål pa natakabeln.
• Stickkontakten måste alltid vara atkomlig.

• Om utrustingen inte sca användas under langre tid (tex inför semester), bör du skilja den at fran elnätet genom att dra ut stickkontakten. Även vid askväder bör du skilja utrustningen at fran nätet. Detta sca forhindra skador som kan uppsta av blixtnedslag och översänning.

• Använd inga rengöringsmedel eller kemiska Lossingsmedel. Det finns annars risk För att ytan skadas.

• Reparationer måste alltid utföras av kvalificerade tekniker aftersom det annars finns risk für att man utsätts for farlig högspanning erler andra faror.

UPPSTÄLLNING

Frekvenserna som subwooern avger kan inte lokaliseras av det manskliga orat, darrfor ar placeringen i de flesta fall inte problematisk. Vi rekommenderar dock att subwooern placeras framfor lyssnarplatsen i narheten av fronthogtalarna. Dessutom bor du se till att avstandet till foremal, sidovaggar och bakvaggen uppgar till minst 20~cm for att forhindra att basatergivningen dampas.

Eftersom det handlar om en subwoofer med inbyggd forstarkare, maste den anslutas till nätet med den bifogade kabeln. Valjaromkopplaren for natspanning har pa fabriken ställts in pa 230 V for användning i Europa.

OBS! Om subwoofern ansluts till nätet med 230 V;när den ar installd pa 120 V, Förstörden inbyggda forstarkaren!

Driftlagesomkopplare (6), LED-indikering av driftstatus (5), power-kontroll (9)

	Power-kontroll ON Power-kontroll OFF
Driftlagesom-kopplare ON	Subwoofer ar i kontinuerlig drift, lampan lyser grönt.Lämplig inställning for Återgivning av program med länge passager med låg ljudniva (subwoofern kopplas inte ifràn oavsiktlicht).	Subwoofer frånkopplad lampa lyser ej.Denna inställning börtvaljas om utrustningen inte används under langre tid.
Driftlagesom-kopplare AUTO	Automatism in-/fränkoppling ar aktiverad(rekommenderad inställning).Om subwoofern fär en signal frü n mottagaren, kopplas den automatiskt in och lampan skifter till grönt.Om inte langre mottar fögon signal, kopplas den automatiskt over till standby after nagra minuter och lampan lyser röttt.

Line-ingangar (7)

För anslutning till utgangar for lagniva på mottagaren/förstärkaren (stereo-drift), se bild 2.

För anslutning till en AV-mottagare med lagniva-subwooferutgäng, se bild 3.

Volymkontroll (1)

Medenna kontroll stalls ljudstyrkan i basomradyet in pa foljande satt:

1. Ställ baskontrollen på förstkare i mellanläget (linjärt).
2. OBS! Vrid volymkontrollen till vänster anslag (lagsta ljudstyrka).
3. Lagg på musik och höj ljudstyrkan med Förstärkarens kontroll till önskad niva.
4. Ställ in basen på önskad ljudstyrka med volymkontrollen.

Fördelningsfrekvenskontroll (2)

Härmed bör du ställa in den högsta frekvensen som subwoofern kan arbeta med. I kombination med hyllhögtalare bör frekvensen ställas in på 50 Hz - 150 Hz, om stäende högtalare används kan en inställning mellan 50 Hz - 100 Hz rekommenderas.

Fasreglering (3)

I normalfall ske fasregleringen stå på 0^ . I vissa fall kan det vara lampligt att varierafasen mellan 0^ och 180^ (t ex vid langt avstand mellan subwoofern och front-satelliterna eller vid dalg akustik i rummet). Generellt galler: Fasomkopplaren stari ratt lage nar grundtonen later mest naturlig.

Bass EQ-reglage (4)

Nivån for det undre basområdet kring ungefär 35 Hz (New Phalanx 302A)/40 Hz (New Phalanx 202A) kan varieras med 0 - 6 dB med hjälp av detta reglage. Därmed kan de laga bastonernaätt anpassas till rummet och till dina individuella önskemål.

Sakring (10)

Endast sakringar av den typ som anges i den patryckta triangeln bredvid sakkringshallaren pa forstarkarens baksida farr anvandas.

SKÖTSEL

Torka av ytorna med ett rengöringsmedel for hushållsbruk, använd alltså aldrig möbelp Polish eller liknande.

TEKNISKA DATA

New Phalanx 302A New Phalanx 202A

Konfiguration: Aktiv subwoofer Aktiv subwoofer

Bestyckning: 30 cm woofer

30 cm bass-radiator

20 cm woofer

20 cm bass-radiator

Utgangseffekt RMS/Max.: 250 / 400 W 220 / 350 W

Frekvensomrade:18-150Hz20-150Hz

Delningsfrekvens: 50 - 150Hz installbar 50 - 150Hz installbar

Matt (BxHxD): 380 × 442 × 435 mm 270 × 285 × 305 mm

Tillbehör:

Nätkabel

Natkabel

VI FÖRBEHÄLLER OSS RÄTTEN TILL TEKNISKA ANDRINGAR.
