GEBRUIKSAANWIJZING Phalanx 202A HECO

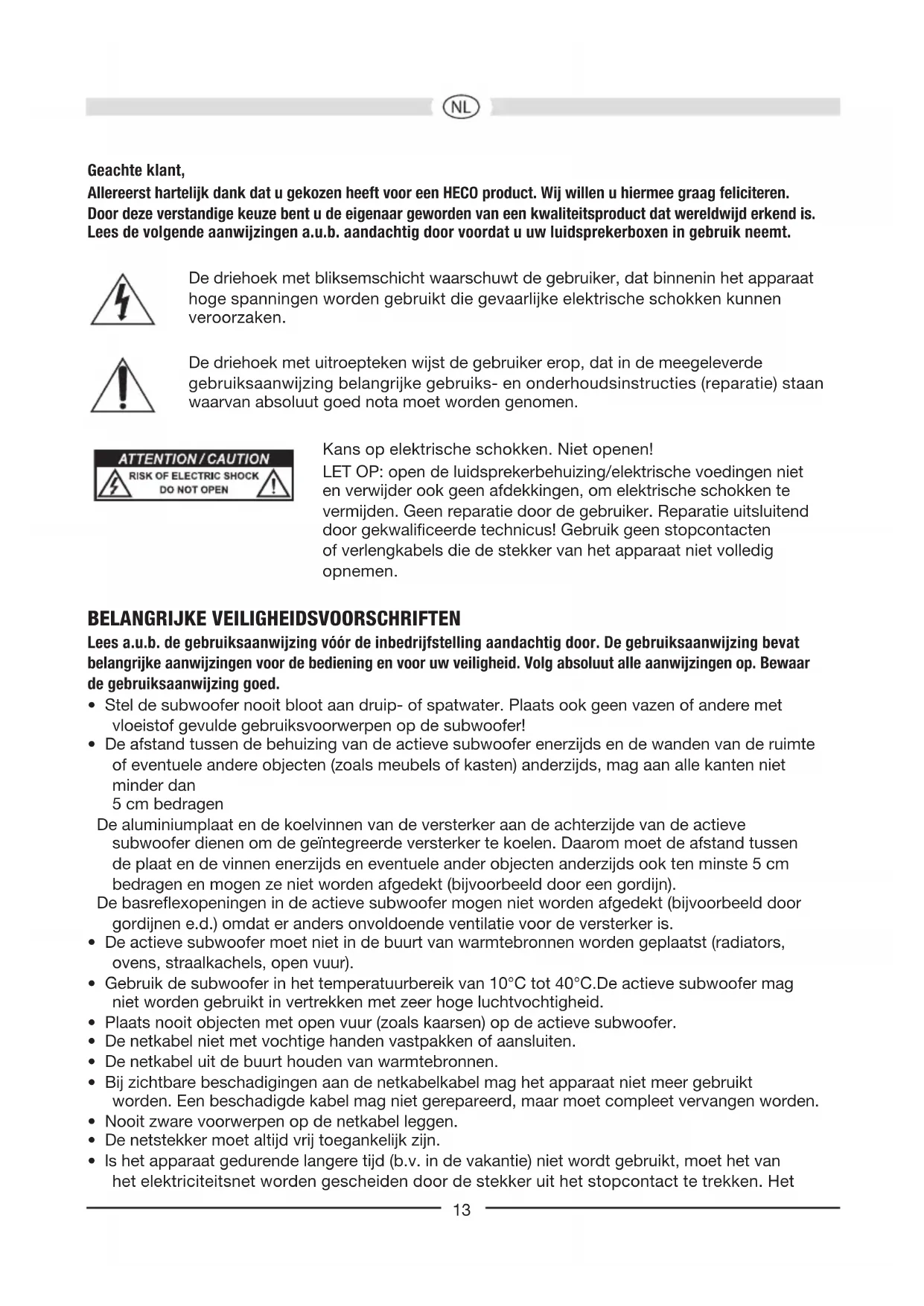

Allereerst hartelijk dank dat u gekozen heeft voor een HECO product. Wij wilnen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteit'sproduct dat wereldwijd erkend is. Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt.

De driehoek met bliksemschicht waarschuwt de gebruiker, dat binnenin het apparaat hoge spanningen worden gebruikt die gevaarlijke elektrische schokken könnenveroorzaken.

De driehoek met uitroepteken wijst de gebruiker erop, dat in de meegeleverde gebruiksaanwijzing belangrijke gebruiks- en onderhoudsinstructies (reparatie) staan waarvan absolut goednota moet worden genomen.

ATTENTION/CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Kans op elektrische schokken. Niet openen!

LET OP: open de luidsprekerbehuzing/elektrische voedingen Niet en verwijder ook geen afdekkingen, om elektrische schokken te vermijden. Geen reparatie door de gebruiker. Reparatie uitsluitend door gekwalificeerde technicus! Gebruik geen stopcontacten of verlangkabels die de stekker van het apparaat nicht volledig opnemen.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees a.u.b. de gebruiksaanwijzing vór de inbedrijftstelling aandachtig door. De gebruiksaanwijzing bevat belangrijke aanwijzingen voor de bediening en voor uw verilgheid. Volg absolut et alle aanwijzingen op. Bewaar de gebruiksaanwijzing goed.

• Stel de subwoofer nooit bloot aan druip- of spatwater. Plaats ook geen vazen of andere met vloeistof bevulde gebruiksvoorwerpen op de subwoofer!
• De afstand:tussen de behuizing van de actieve subwoofer enerzijds en de wanden van de ruimte of eventuele andere objecten (zoals meubels of kasten) andersijds, mag aan alle kanten nicht minder dan 5 cm bedragen

De aluminiumplaat en de koelvinnen van de versterker aan de achterzijde van de actieve subwoofer dieren om de geintegreerde versterker te koelen. Daarom moet de afstandussen deplaat en de vinnen energijds en eventuele ander objecten anders ook ten minste 5 cm bedragen en mogen ze Niet worden afgedekt (bijvoorbeeld door een gordijn).

De basreflexopeningen in de actieve subwoofer moot Niet worden afgedekt (bijvoorbeeld door gordijnen e.d.) waar der anders onvoldoende ventilatie voor de versterker is.

• De actieve subwoofer要去 in de buurt van warmtebronnen worden geplaatst (radiators, ovens, straalkachels, open vuur).
• Gebruik de subwoofer in het temperatuurbereik van 10^ tot 40^ . De actieve subwoofer mag nicht worden gebruikt in vertrekken met zeer hoge luchtvochtigheid.
• Plaats nooit objcten met open vuur (zoals kaarsen) op de actieve subwoofer.
• De netkabel nicht met vochtige handen vastpakken of aansluten.
• De netkabel uit de buurt houden van warmtebronnen.
• Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat Niet meer gebruikt worden. Een beschadigde kabel mag Niet gerepareerd, maar moet compleetervangen worden.
• Nooit zware voorwerpen op de netkabel leggen.
• De netstekker要去 altijd vrij toegankelijk়n.
• Is het apparaat gedurende langereijd (b.v. in devakantie) Niet worden gebruikt, moet het van het elektriciteitsnet worden gescheiden door de stekker uit het stopcontact te trekken. Het

apparaat要去k bij onweer van het elektriciteitsnet worden gescheiden. Zodoende wordt een beschadiging door blikseminslag en overspanning verhinderd.

• Gebruik geen reinigingsmiddelen of chemische oplosmiddelen, aangezien anders het oppervlak beschadiqd zou kuren raken.
• Reparaties要去en algtd worden overgelaten aan gekwalificeerde geschoolde Personen, aangezien men anders wordenblootgesteld aan gevaarlijke hoogspanningen of andere gevaren.

PLAATSING

Het door de subwoofer weergegeven freiuentiebereik is voor het menselijke oor ruimtelijk nicht hoorbaar. Daarom is deplaatsing over het algemeen ongecompliceerd. Wij adviseren echter om het apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaatsen. Voorts adviseren wij om er op te letten dat de afstand maar voorwerpen en muren zijdelings enaar achteren toe tenminste 20~cm bedraagt. Hierdoor voorkomt u dat de basweergave negatif wordt beinvloed.

DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB. 1)

Netaansluiting (11), Spanningsschakelaar (8)

Het betreft een subwoofer met ingebouwde versterker, waarom要去 deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten. De netspanning-keuzeschakelaar is in de fabriek ingesteld op 230 V voor gebruik in Europa.

Belangrijk: als de subwoofer in de 120 V-stand worden aangesloten op een 230 V-net, worden de ingebouwde versterker onherstelbaar verwoest!

Modus schakelaar (6), LED display mode (5), Power-schakelaar (9)

	Power-schakelaar ON Power-schakelaar OFF
Modusschakelaar ON	Subwoofer in permanent bedrijf, de l.e.d. brandt groen.Voordelige instelling voor de weergave vanprogramma's met lange en zachte passages (eenabusievelijk inschakelen van de subwoofer wordenvermeden).	Subwoofer uitgeschakeldl.e.d.uit.Als het apparaat vooreen langereperiode nichtwordt gezruikt, verdientdezeinstelling devoorkeur.
Modusschakelaar AUTO	De automatische in- / uitschakeling wordengeactiveerd (aanbevolen instelling).Zodra de subwoofer een signaal van dereceiver ontvangt, worden hij automatisch weeingesgeschakeld. De power-l.e.d. brandt groen.Zodra de subwoofer enkele minuten lang genesignaal meer ontvangt, worden hij automatischweer overgeschakeld op standby bedrijf, de l.e.d.brandt rood.

Line ingangen (7)

Zie afbeelding 2 voor het aansluiten van de laagniveau-uitgangen van een receiver/versterker (stereo-bedrijf).

Zie afbeelding 3 voor het aansluiten op een AV receiver met laagniveau-subwooferuitgang.

Niveauregelaar (1)

Met deze regelaar=kunt u het geluidsniveau in het lagetonen bereik maar wens instellen. Ga hiervoor als volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).
2. Belangrijk: draai de niveauregelaar tot de aanslag waar links (kleinste volume).
3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de gewenste waarde hebft.
4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

Scheidingsfrequentieregelaar (2)

Hiermee stelt u de hoogste freiagentie in die de subwoofer kan weergeven. In combinatie met de rekluidsprekers dient de freiagentie te worden ingesteld op 50Hz - 150Hz . Bij het gebruik van staande luidsprekers adviseren wij om deze in te stellen op 50Hz - 100Hz .

Faseregelaar (3)

Over het algemeen moet de fasesregelaar worden ingesteld op (0^) . In een enkele uitzondering kan het beschter van voordeel zijn de fase in te stellen tussen 0^ en 180^ (bijvoorbeeld als de subwoofer en de front-satellieten erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen van de ruimte). Principieel geldt: de stand waar bij het onderste basistoonbereik het natuurlijke klingt, is het juiste.

Bass EQ regelaar (4)

Het onderste basbereik rond ca. 35 Hz (New Phalanx 302A)/40 Hz (New Phalanx 202A) kan door deze regelaar met 0 - 6 dB in niveau worden gevarieerd. Een aanpassing van de diepe bas aan het vertrek, maar ook aan de persoonlijke smaak is op deze manier eenvoudig möglichk.

Zekering (10)

Er mogen alleen zekeringen worden gebruikt van het type dat vermeld staat in de opgedrukte driehoek naast de zekeringhouser aan de achterkant van de versterker.

ONDERHOUD

Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absolutiert geen meubelglansmiddel o.i.d. gebruiken.

TECHNISCHE GEGEVENS

New Phalanx 302A New Phalanx 202A

Configuratie: Actief Subwoofer Actief Subwoofer

Uitrusting 30~cm woofer

20 cm woofer

30 cm bass radiator

20 cm bass radiator

Uitgangsvermogen RMS/max.: 350 / 400 Watt 220 / 350 Watt

Frequentiebereik: 18 - 150 Hz 20 - 150 Hz

Scheidingsfrequentie: 50 - 150 Hz regelbaar 50 - 150 Hz regelbaar

Afmetingen (bxhxd): 380 × 442 × 435 ~mm × 270 × 285 × 305 ~mm

Accessoires:

netkabel

netkabel

TECHNISCHE WIJZIGENGOORBEHOUDEN
