Phalanx 202A - Subwoofer HECO - Manuale utente e istruzioni gratuiti

Domande frequenti - Phalanx 202A HECO

MANUALE UTENTE Phalanx 202A HECO

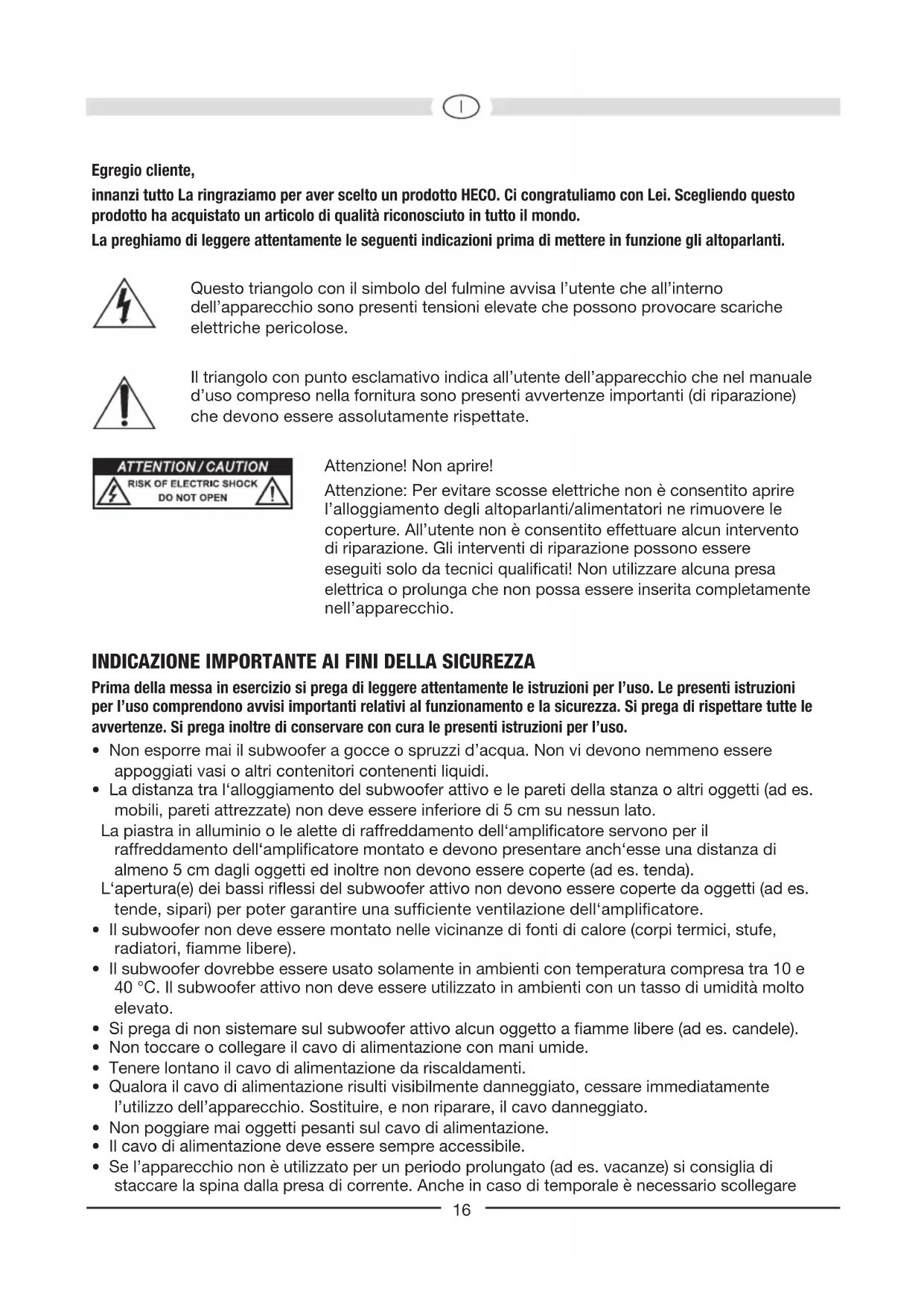

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciutto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

Questo triangolo con il symbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispetto.

Attenzione! Non apriere!

Attenzione: Per evitare scosse elettriche non è consentito après l'alloggiamento degli altoparlanti/alimentatori ne rimuovere le copertura. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione sono essere eseguiti solo da tecnici qualificati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprehendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

Non esporre mai il subwoofer a gocce o spruzzi d'acqua. Non vi devono nemmeno essere appoggiati vasi o altri contentori contenti liquidi.
- La distanza tra l'alloggiamo del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezze) non deve essere inferiore di 5 cm su nessun dato.

La piastra in alluminio o le alette di raffreddamento dell'amplificatore servono per il raffreddamento dell'amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tenda).

L'apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amplificatore.

• Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, fiamme libere).
• Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10 e 40^ . Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.
• Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).
  Non toccare o collegare il cavo di alimentazione con mani umide.
• Tenere lontano il cavo di alimentazione da riscaldamenti.
• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
  Non pogiare mai oggetti pesanti sul cavo di alimentazione.
• Il cavo di alimentazione deve essere sempre accessibile.
• Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina alla presa di corrente. Anche in caso di temporale è necessario scollegare

I'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.

Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie dell'apparecchio.
- Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

MONTAGGIO

La frequenza trasmessa dal subwoofer non è percepbile dall'udito umano e per questo in generale il montaggio non risulta particolarmente dificile. Si consiglia tuttavia una sistematice davanti alla postazione di ascolto vicinoagli altoparlanti frontali. Si consiglia inoltre di Maintainere una distanza laterale e alla parte posteriori verso oggetti e pareti di almeno 20~cm . In caso contrario potrebbe essere compromessa la coproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)

Collegamento alla rete (11), interrettore di selezione tensione di rete (8)

Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione. Il selettore della tensione di rete Å è impostato in fabbrica a 230 V per un impiego nell'area europea.

Molto importante: se il subwooferiene collegato ad una rete 230V in posizione 120V , viene inevitabilmente distrutto I' amplificatore integrato!

Interruttore modo funzionamento (6), Visualizzazione dello stato operativo (5), interrottore d'accensione (9)

	Interruttore di accensione ON	Interruttore di accensione OFF
Interruttore modo funzionamento ON	Subwoofer in funzionamento continuo, il LED è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer).	Subwoofer è disattivato, il LED è spento. Quando l'apparecchio non viene utilizzato per un periodo prolongato, si consiglia di scegliere但这a impostazione.
Interruttore modo funzionamento AUTO	L'accensione / spegnimento automatico è attivata (impostazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore,amenti si accende automaticamente e il LED è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso.

Ingressi Line (7)

Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo). Vedere figura 2.

Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 3.

Regolatore del livello (1)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molo importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed augmentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione frequenz (2)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 50Hz - 150Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione su 50Hz - 100Hz .

Regolatore di fase (3)

Nel funzionamento normale si consiglia di posizionare il regolatore di fase su 0^ . In pochi casi potrebbe essere vantagegioso variare la fase tra 0^ e 180^ (ad es. In caso di distanza elevata tra subwoofer ed i satelliti frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente) Generalmente vale: La posizione corretta è quella nella quale il Campo del suono fondamentale inferiore risuona in modo più naturale.

Regolatore Bass EQ (4)

Il Campo inferiore dei bassi di ca. 35 Hz (New Phalanx 302A)/40 Hz (New Phalanx 202A) con questo regolatore più essere variato di 0 - 6 dB nel picco. Un adattamento del basso profondo nell'ambiente, maanche il gusto personale, in quello modo è facilmente realizzabile.

Fusibile (10)

Devono essere impiegati solo fusibili del tipoindicato sul retro dell'amplificatore nel triangolo stampato di fianco al portafusabile.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzato quando alcun prodotto per la pulizia dei mobili o sim.

DATI TECHNICI

New Phalanx 302A New Phalanx 202A

Configurazione: Subwoofer attivo Subwoofer attivo

Dotazione: 30 cm woofer

20 cm woofer

30 cm radiatore bass

20 cm radiatore bass

Potenza d'uscita RMS/max.: 250 / 400 Watt 220 / 350 Watt

Gamma di frequenza: 18 - 150 Hz 20 - 150 Hz

Frequenza di taglio: 50 - 150 Hz regolabile 50 - 150 Hz regolabile

Dimensioni (largh. x alt. x prof.): 380 x 442 x 435 mm 270 x 285 x 305 mm

Accessor: Cavo di rete

Cavo di rete

CON RISERVA DI APPORTARE MODIFICHE TECNICHE
