MANUALE UTENTE Aleva GT Sub 322A HECO

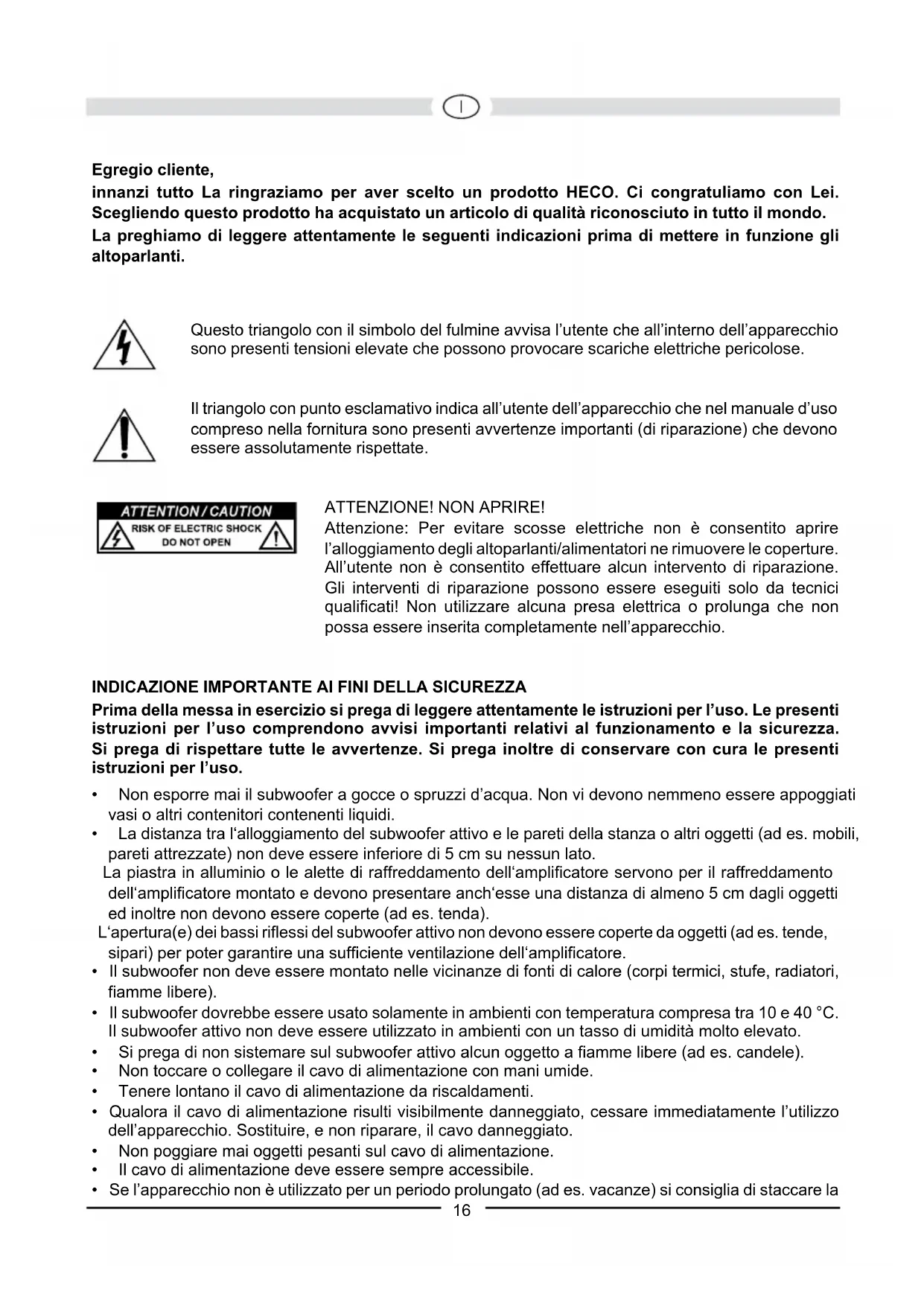

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciutto in tutto il mondo.

La preghiamo di leggere attendamente le seguentiindicazioni prima di mettere in funzione gli altoparlanti.

Questo triangolo con il symbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispetto.

ATTENZIONE! NON APRIRE!

Attenzione: Per evitare scosse elettriche non è consentito après l'alloggamento degli altoparlanti/alimentatori ne rimuovere le copertura. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualiati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita Completely nell'apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprehendo non avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

Non esporre mai il subwoofer a gobce o spruzzi d'acqua. Non vi devono nemmeno essere appoggiati vasi o altri contentitori contenti liquidi.
- La distanza tra l'alloggiamo del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun dato.

La piastra in alluminio o le alette di raffreddamento dell' amplificatore servono per il raffreddamento dell' amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tendeda).

L'apertura(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amplificatore.

Il subwoofer non deve essere montato nelle vicinanze di fonti di calore (corpi termici, stufe, radiatori, fiamme libero).
- Il subwoofer dovrebbe essere usato solamente in ambienti con temperatura compresa tra 10e40^ Il subwoofer attivo non deve essere utilizzato in ambienti con un tasso di umidità molto elevato.
Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).
Non toccare o collegare il cavo di alimentazione con mani umide.
- Tenere lontano il cavo di alimentazione da riscaldamenti.
- Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
Non pogiare mai oggetti pesanti sul cavo di alimentazione.
Il cavo di alimentazione deve essere sempre accessibile.
Se l'apparecchio non èutilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la

spina alla presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.

Non usare prodotti per la pulizia o solventi chimici, che possono danneggiare la superficie dell'apparecchio.
Gli interventi di riparazione devono essere affidavitati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

IL SUBWOOFER ATTIVO HECO ALEVATSUB 322A

Questo appearecchio si adatto otticamente ed acusticamente alla serie di altoparlanti HECO ALEVA GT. Ovviamente cui essere combinato sono con qualsiasi altri tipo di altoparlante.

MONTAGGIO

La Frequenza trasmessa dal subwoofer non è percepbile dall'udito umano e per questo in generale il montaggio non risulta particolarmente dificile. Si consiglia tuttavia una sistematiche davanti alla postazione di ascolto vicinoagli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale e alla parte posteriore verso oggetti e pareti di almeno 20~cm . In caso contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)

Collegamento alla rete (9)

Essendo un subwoofer con amplificatore integrato, delve essere collegato alla rete mediante il cavo fornito in dotazione.

Interruttore modo funzionamento (1), Visualizzazione dello stato operativo (3), interruptore d'accensione (8)

	Interruttore di accensione ON	Interruttore di accensione OFF
Interruttore modo funzionamento ON	Subwoofer in funzionamento continuo, il LED è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer).	Subwoofer è disattivato, il LED è spento. Quando l'apparecchio non viene utilizzato per un periodo prolongato, si consiglia di scegliere但这a impostazione.
Interruttore modo funzionamento AUTO	L'accensione / spegnimento automatico è attivata (impostazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore,amenti si accende automaticamente e il LED è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED èrosso.

Ingressi Line (2)

Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo). Vedere figura 2.

Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 3.

Regolatore del livello (4)

Con甚么 regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed aumento a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione frequenz (5)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 50Hz - 150Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione su 50Hz - 100Hz .

Regolatore Bass EQ (6)

Il Campo inferiore dei bassi di ca. 50 Hz con questo regolatore può essere variato di +/- 3dB nel picco. Un adattamento del basso profondo nell'ambiente, maanche il gusto personale, in quello modo è facilemente realizzabile.

L'interrutore di fase (7)

Nel funzionamento normale si consiglia di posizionare l'interruttore di fase su 0^ . In pochi casi potrebbe essere vantagegioso impostare la fase su 180^ (ad es. In caso di distanza elevata tra subwoofer e gli altoparlantid frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente). Generalmente vale: La posizione corretta è quella nella quale il Campo del suono fondamentale inferiore risuona in modo più pieno.

Fusibile (10)

Devono essere impiegati solo fusibili del tipo indicato sul retro dell'amplificatore nel triangolo stampato di fianco al portafusabile.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzato quando alcun prodotto per la pulizia dei mobili o sim.

DATI TECHNICI

Configurazione: Bassreflex, principio ,sidefire

Dotazione: Eccitatore a corsa lunga da 30 cm

Potenza d'uscita RMS/max.: 180 / 320 Watt

Gamma di frequenza: 20 - 150Hz

Frequenza di taglio: 50 - 150Hz regolabile

Dimensioni (largh. x alt. x prof.): 290 x 500 x 464 mm

Accessor: Cavo di rete

CON RIServa DI APPORTARE MODIFICHE TECNICHE
